Cura del veicolo159Sostituzione dellelampadine
Disinserire l'alimentazione e spe‐
gnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo te‐
nendola per lo zoccolo. Non toccare il
vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo lam‐
padine dello stesso tipo di quelle so‐
stituite.
Controllo delle lampadine
Dopo la sostituzione delle lampadine,
accendere il quadro, azionare e con‐ trollare le luci.Fari

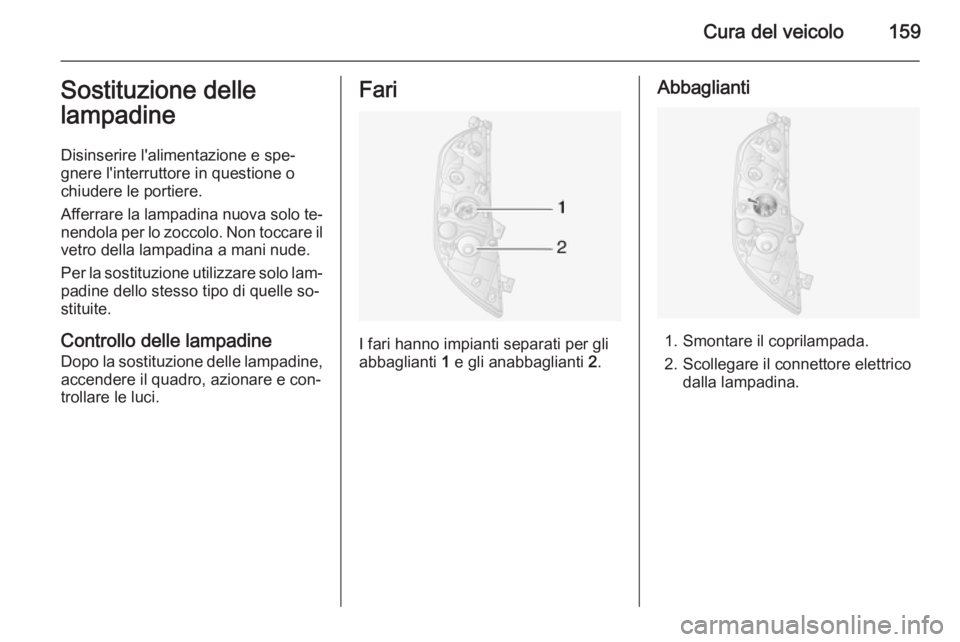

I fari hanno impianti separati per gli
abbaglianti 1 e gli anabbaglianti 2.
Abbaglianti
1. Smontare il coprilampada.
2. Scollegare il connettore elettrico dalla lampadina.

160Cura del veicolo
3. Sganciare il fermaglio.
4. Estrarre la lampadina dall'allog‐ giamento.
5. Sostituire la lampadina e fissarla con il fermaglio.
6. Ricollegare il connettore elettrico della lampadina.
7. Rimontare il coprilampada.
Anabbaglianti
1. Smontare il coprilampada.
2. Scollegare il connettore elettrico dalla lampadina.
3. Ruotare il portalampada in senso antiorario per sbloccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.
5. Smontare la lampadina dal porta‐lampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Ricollegare il connettore elettrico della lampadina.
8. Rimontare il coprilampada.

Cura del veicolo161

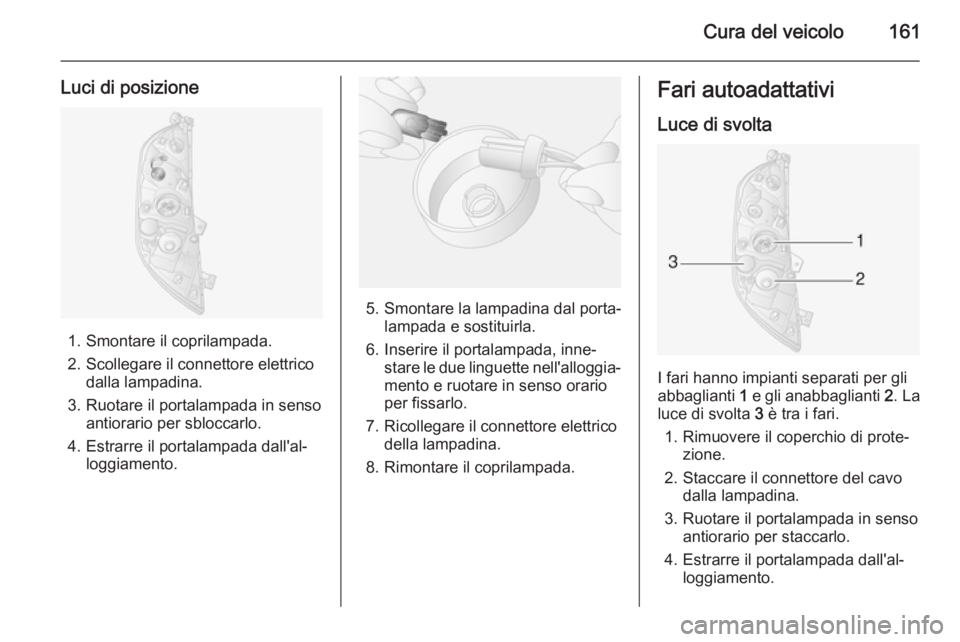

Luci di posizione
1. Smontare il coprilampada.
2. Scollegare il connettore elettrico dalla lampadina.
3. Ruotare il portalampada in senso antiorario per sbloccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.
5. Smontare la lampadina dal porta‐lampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Ricollegare il connettore elettrico della lampadina.
8. Rimontare il coprilampada.
Fari autoadattativi
Luce di svolta
I fari hanno impianti separati per gli
abbaglianti 1 e gli anabbaglianti 2. La
luce di svolta 3 è tra i fari.
1. Rimuovere il coperchio di prote‐ zione.
2. Staccare il connettore del cavo dalla lampadina.
3. Ruotare il portalampada in senso antiorario per staccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.

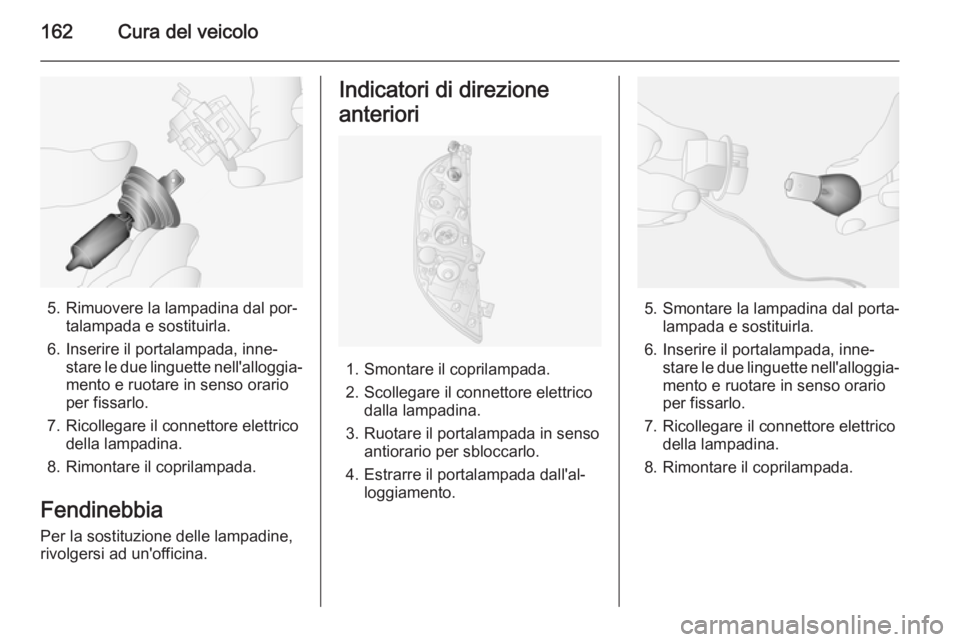

162Cura del veicolo
5. Rimuovere la lampadina dal por‐talampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Ricollegare il connettore elettrico della lampadina.
8. Rimontare il coprilampada.
Fendinebbia
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Indicatori di direzione
anteriori
1. Smontare il coprilampada.
2. Scollegare il connettore elettrico dalla lampadina.
3. Ruotare il portalampada in senso antiorario per sbloccarlo.
4. Estrarre il portalampada dall'al‐ loggiamento.
5. Smontare la lampadina dal porta‐lampada e sostituirla.
6. Inserire il portalampada, inne‐ stare le due linguette nell'alloggia‐mento e ruotare in senso orario
per fissarlo.
7. Ricollegare il connettore elettrico della lampadina.
8. Rimontare il coprilampada.

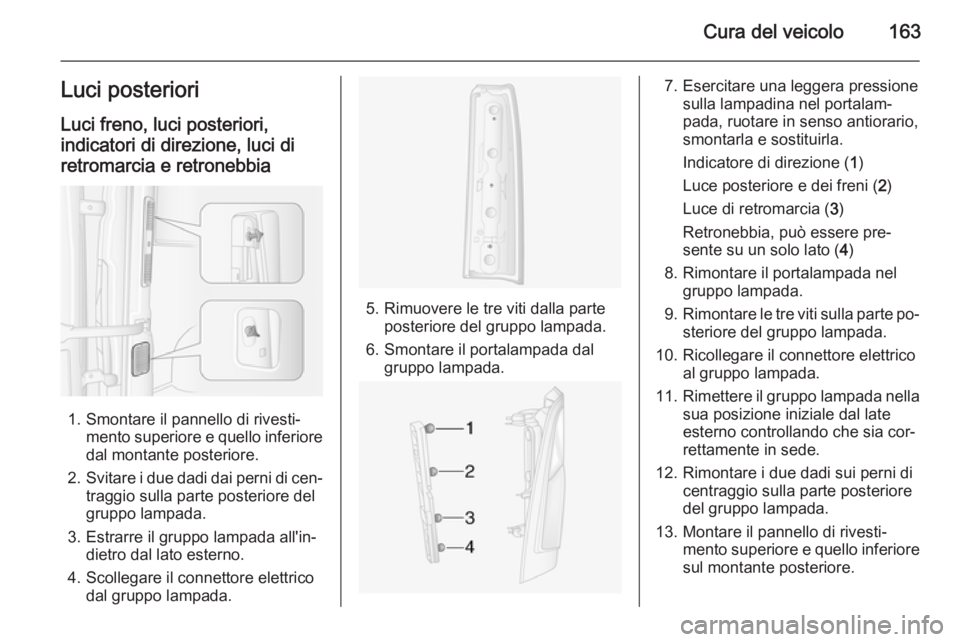

Cura del veicolo163Luci posterioriLuci freno, luci posteriori,
indicatori di direzione, luci di retromarcia e retronebbia
1. Smontare il pannello di rivesti‐ mento superiore e quello inferiore
dal montante posteriore.
2. Svitare i due dadi dai perni di cen‐
traggio sulla parte posteriore del
gruppo lampada.
3. Estrarre il gruppo lampada all'in‐ dietro dal lato esterno.
4. Scollegare il connettore elettrico dal gruppo lampada.
5. Rimuovere le tre viti dalla parteposteriore del gruppo lampada.
6. Smontare il portalampada dal gruppo lampada.
7. Esercitare una leggera pressione sulla lampadina nel portalam‐
pada, ruotare in senso antiorario,
smontarla e sostituirla.
Indicatore di direzione ( 1)
Luce posteriore e dei freni ( 2)
Luce di retromarcia ( 3)
Retronebbia, può essere pre‐ sente su un solo lato ( 4)
8. Rimontare il portalampada nel gruppo lampada.
9. Rimontare le tre viti sulla parte po‐
steriore del gruppo lampada.
10. Ricollegare il connettore elettrico al gruppo lampada.
11. Rimettere il gruppo lampada nella
sua posizione iniziale dal late
esterno controllando che sia cor‐
rettamente in sede.
12. Rimontare i due dadi sui perni di centraggio sulla parte posteriore
del gruppo lampada.
13. Montare il pannello di rivesti‐ mento superiore e quello inferiore
sul montante posteriore.

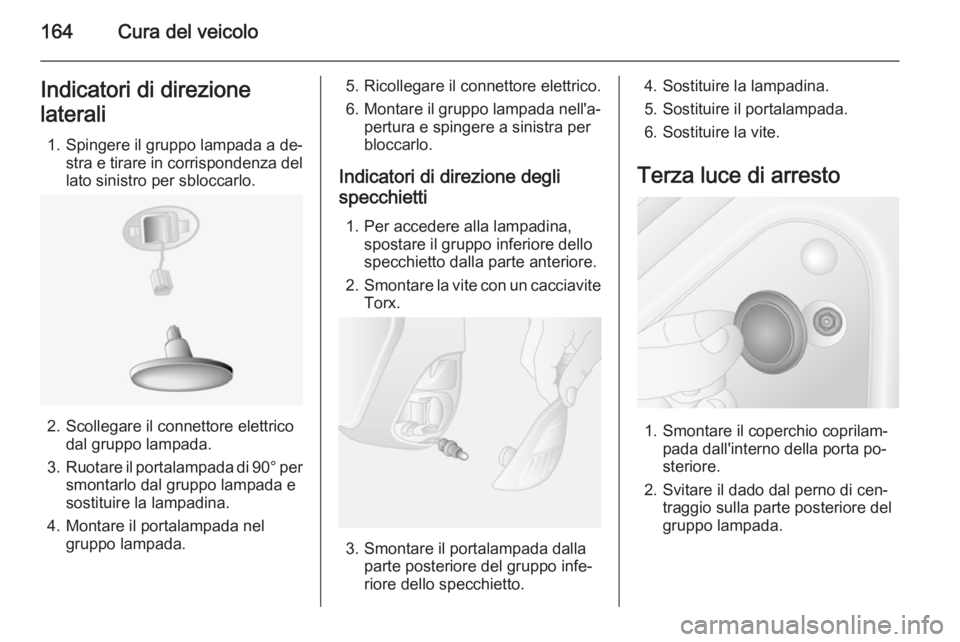

164Cura del veicoloIndicatori di direzione
laterali
1. Spingere il gruppo lampada a de‐ stra e tirare in corrispondenza dellato sinistro per sbloccarlo.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Ruotare il portalampada di 90° per
smontarlo dal gruppo lampada e
sostituire la lampadina.
4. Montare il portalampada nel gruppo lampada.
5. Ricollegare il connettore elettrico.
6. Montare il gruppo lampada nell'a‐
pertura e spingere a sinistra per
bloccarlo.
Indicatori di direzione degli
specchietti
1. Per accedere alla lampadina, spostare il gruppo inferiore dello
specchietto dalla parte anteriore.
2. Smontare la vite con un cacciavite
Torx.
3. Smontare il portalampada dalla
parte posteriore del gruppo infe‐
riore dello specchietto.
4. Sostituire la lampadina.
5. Sostituire il portalampada.
6. Sostituire la vite.
Terza luce di arresto
1. Smontare il coperchio coprilam‐ pada dall'interno della porta po‐
steriore.
2. Svitare il dado dal perno di cen‐ traggio sulla parte posteriore del
gruppo lampada.

Cura del veicolo165

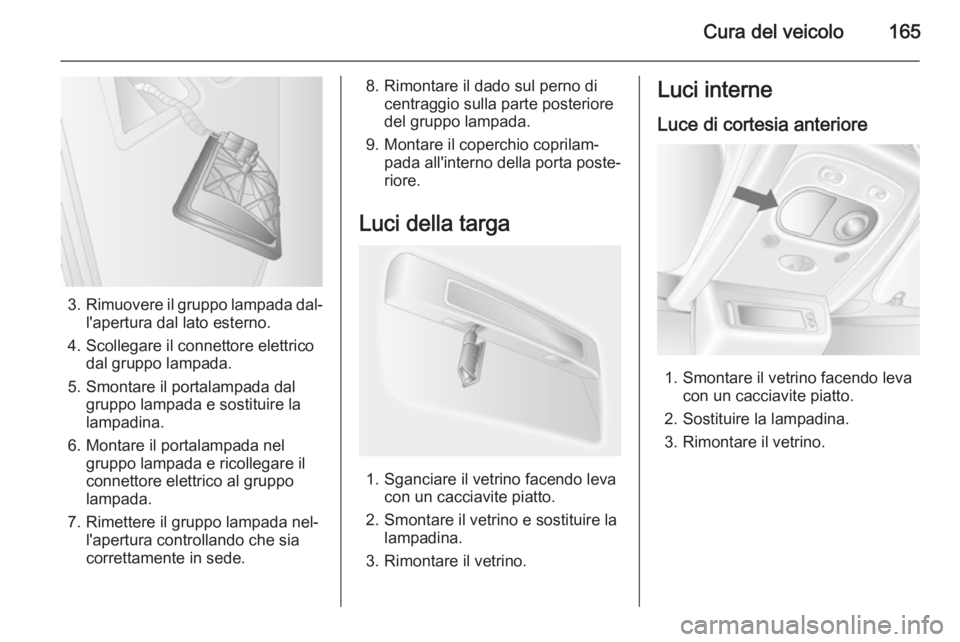

3.Rimuovere il gruppo lampada dal‐
l'apertura dal lato esterno.
4. Scollegare il connettore elettrico dal gruppo lampada.
5. Smontare il portalampada dal gruppo lampada e sostituire la
lampadina.
6. Montare il portalampada nel gruppo lampada e ricollegare il
connettore elettrico al gruppo
lampada.
7. Rimettere il gruppo lampada nel‐ l'apertura controllando che sia
correttamente in sede.
8. Rimontare il dado sul perno di centraggio sulla parte posteriore
del gruppo lampada.
9. Montare il coperchio coprilam‐ pada all'interno della porta poste‐
riore.
Luci della targa
1. Sganciare il vetrino facendo leva con un cacciavite piatto.
2. Smontare il vetrino e sostituire la lampadina.
3. Rimontare il vetrino.
Luci interne
Luce di cortesia anteriore
1. Smontare il vetrino facendo leva con un cacciavite piatto.
2. Sostituire la lampadina.
3. Rimontare il vetrino.

166Cura del veicolo

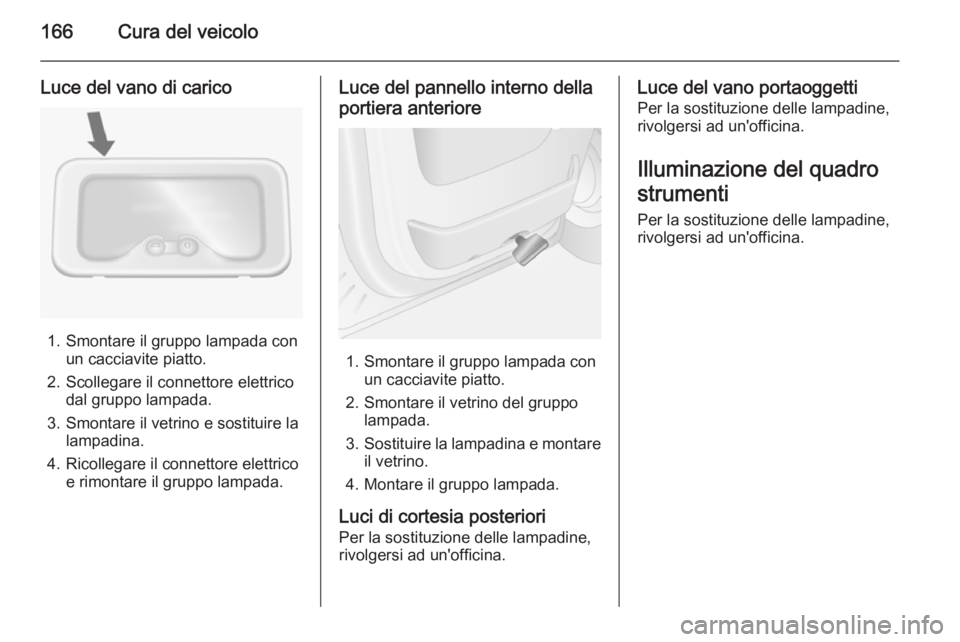

Luce del vano di carico
1. Smontare il gruppo lampada conun cacciavite piatto.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Smontare il vetrino e sostituire la lampadina.
4. Ricollegare il connettore elettrico e rimontare il gruppo lampada.
Luce del pannello interno della
portiera anteriore
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Smontare il vetrino del gruppo lampada.
3. Sostituire la lampadina e montare
il vetrino.
4. Montare il gruppo lampada.
Luci di cortesia posteriori Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano portaoggetti
Per la sostituzione delle lampadine,rivolgersi ad un'officina.
Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,rivolgersi ad un'officina.

Cura del veicolo167Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐ tafusibili:
■ una sul lato sinistro del cruscotto, dietro il pannello di rivestimento;
■ una nel vano motore, sotto la va‐ schetta di espansione del liquido
refrigerante.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa del guasto.
Si consiglia di avere un set completo
di fusibili di ricambio. Rivolgersi ad
un'officina.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.
Quando si controlla la scatola porta‐ fusibili, consultare la relativa eti‐
chetta.

168Cura del veicolo

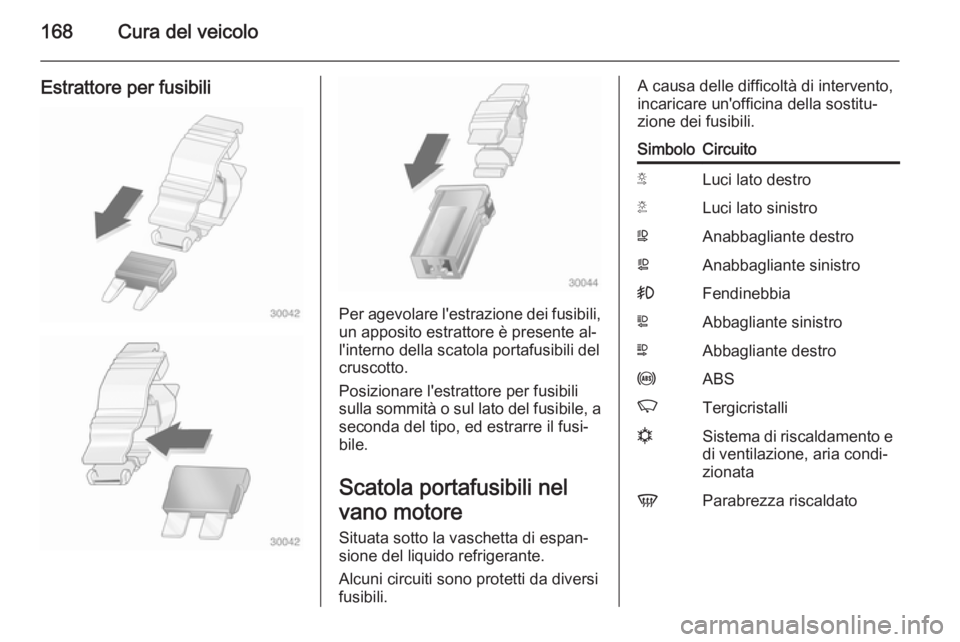

Estrattore per fusibili
Per agevolare l'estrazione dei fusibili,un apposito estrattore è presente al‐
l'interno della scatola portafusibili del
cruscotto.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore Situata sotto la vaschetta di espan‐sione del liquido refrigerante.
Alcuni circuiti sono protetti da diversi
fusibili.
A causa delle difficoltà di intervento,
incaricare un'officina della sostitu‐ zione dei fusibili.SimboloCircuitoSLuci lato destroTLuci lato sinistroWAnabbagliante destroaAnabbagliante sinistro>FendinebbiaLAbbagliante sinistroNAbbagliante destrouABSKTergicristallinSistema di riscaldamento e
di ventilazione, aria condi‐
zionataVParabrezza riscaldato
