OPEL MOVANO_B 2015.5 Savininko vadovas (in Lithuanian)

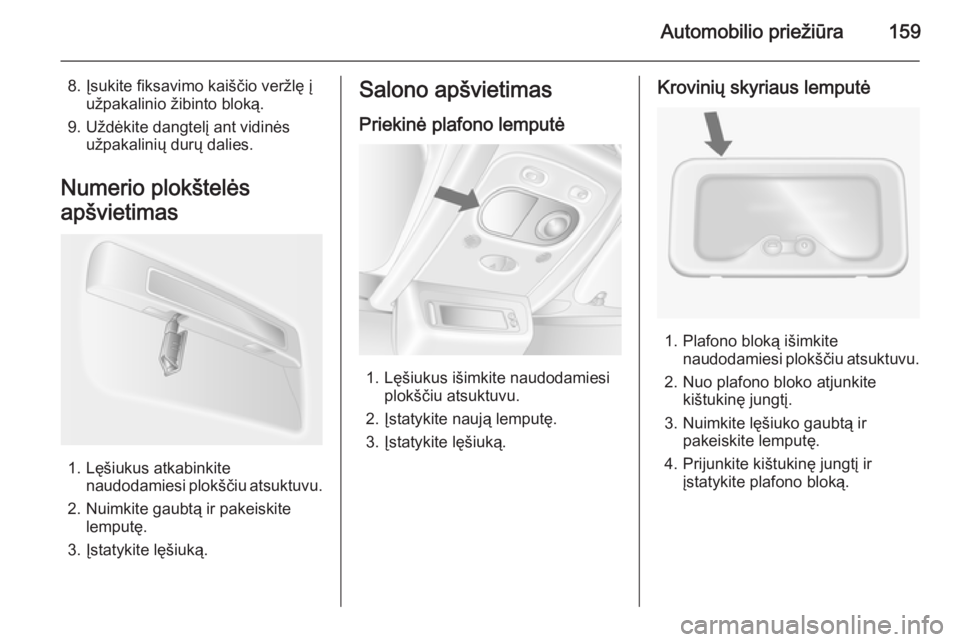

Automobilio priežiūra159
8. Įsukite fiksavimo kaiščio veržlę įužpakalinio žibinto bloką.
9. Uždėkite dangtelį ant vidinės užpakalinių durų dalies.
Numerio plokštelės
apšvietimas
1. Lęšiukus atkabinkite naudodamiesi plokščiu atsuktuvu.
2. Nuimkite gaubtą ir pakeiskite lemputę.
3. Įstatykite lęšiuką.
Salono apšvietimas
Priekinė plafono lemputė
1. Lęšiukus išimkite naudodamiesi plokščiu atsuktuvu.
2. Įstatykite naują lemputę.
3. Įstatykite lęšiuką.
Krovinių skyriaus lemputė
1. Plafono bloką išimkite naudodamiesi plokščiu atsuktuvu.
2. Nuo plafono bloko atjunkite kištukinę jungtį.
3. Nuimkite lęšiuko gaubtą ir pakeiskite lemputę.
4. Prijunkite kištukinę jungtį ir įstatykite plafono bloką.

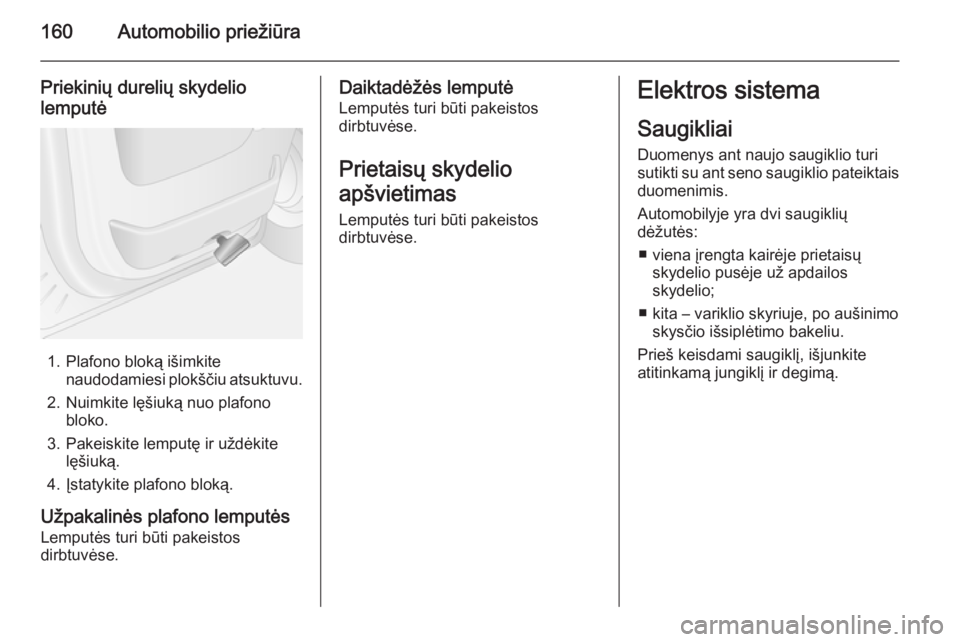

160Automobilio priežiūra
Priekinių durelių skydeliolemputė
1. Plafono bloką išimkite naudodamiesi plokščiu atsuktuvu.
2. Nuimkite lęšiuką nuo plafono bloko.
3. Pakeiskite lemputę ir uždėkite lęšiuką.
4. Įstatykite plafono bloką.
Užpakalinės plafono lemputės Lemputės turi būti pakeistos
dirbtuvėse.
Daiktadėžės lemputė
Lemputės turi būti pakeistos
dirbtuvėse.
Prietaisų skydelio
apšvietimas
Lemputės turi būti pakeistos
dirbtuvėse.Elektros sistema
Saugikliai Duomenys ant naujo saugiklio turi
sutikti su ant seno saugiklio pateiktais duomenimis.
Automobilyje yra dvi saugiklių
dėžutės:
■ viena įrengta kairėje prietaisų skydelio pusėje už apdailos
skydelio;
■ kita – variklio skyriuje, po aušinimo skysčio išsiplėtimo bakeliu.
Prieš keisdami saugiklį, išjunkite atitinkamą jungiklį ir degimą.

Automobilio priežiūra161
Perdegusį saugiklį galima atpažinti iš
susilydžiusios vielos. Kol nenustatėte
gedimo priežasties, saugiklio
nekeiskite.
Rekomenduojame vežiotis visą
saugiklių rinkinį. Kreipkitės į serviso
centrą.
Kai kurias funkcijas saugo keli
saugikliai.
Saugikliai gali būti, net jeigu
atitinkamos funkcijos ir nėra.
Pastaba
Ne visi saugiklių dėžutės aprašymai
šiame vadove gali būti taikomi jūsų
automobiliui.
Tikrindami saugiklių dėžutę,
vadovaukitės saugiklių dėžutės
lipduku.
Saugiklių ištraukimo įrankis
Kad būtų lengviau pakeisti saugiklius, saugiklių dėžutėje prietaisų skydelyje
yra saugiklių ištraukimo įrankis.

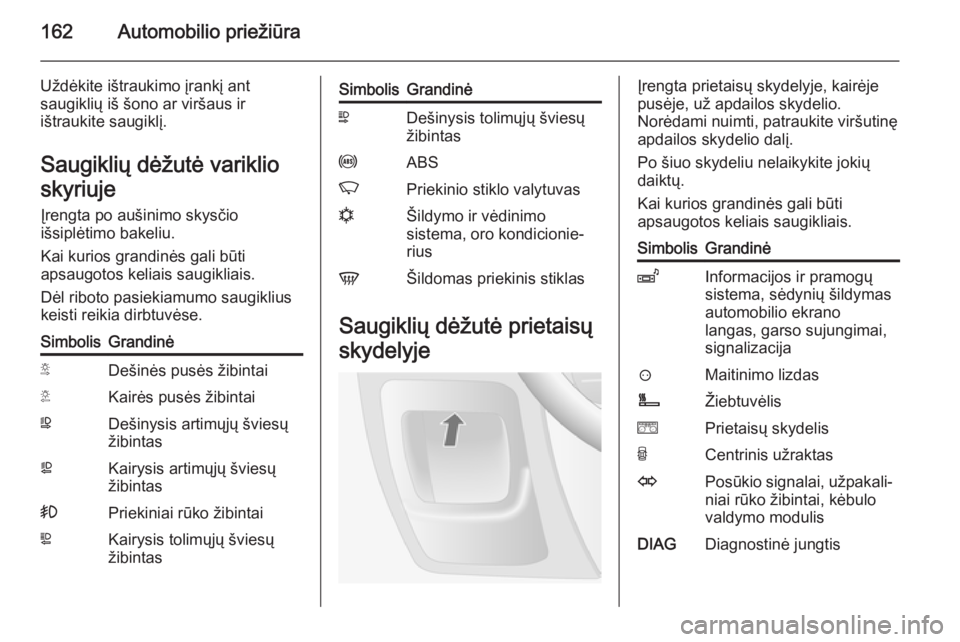

162Automobilio priežiūra
Uždėkite ištraukimo įrankį ant
saugiklių iš šono ar viršaus ir
ištraukite saugiklį.
Saugiklių dėžutė variklio
skyriuje
Įrengta po aušinimo skysčio
išsiplėtimo bakeliu.
Kai kurios grandinės gali būti
apsaugotos keliais saugikliais.
Dėl riboto pasiekiamumo saugiklius
keisti reikia dirbtuvėse.SimbolisGrandinėSDešinės pusės žibintaiTKairės pusės žibintaiWDešinysis artimųjų šviesų
žibintasaKairysis artimųjų šviesų
žibintas>Priekiniai rūko žibintaiLKairysis tolimųjų šviesų
žibintasSimbolisGrandinėNDešinysis tolimųjų šviesų
žibintasuABSKPriekinio stiklo valytuvasnŠildymo ir vėdinimo
sistema, oro kondicionie‐
riusVŠildomas priekinis stiklas
Saugiklių dėžutė prietaisų
skydelyje
Įrengta prietaisų skydelyje, kairėje
pusėje, už apdailos skydelio.
Norėdami nuimti, patraukite viršutinę
apdailos skydelio dalį.
Po šiuo skydeliu nelaikykite jokių
daiktų.
Kai kurios grandinės gali būti
apsaugotos keliais saugikliais.SimbolisGrandinėZInformacijos ir pramogų
sistema, sėdynių šildymas
automobilio ekrano
langas, garso sujungimai,
signalizacija?Maitinimo lizdasÌŽiebtuvėlisePrietaisų skydelisUCentrinis užraktasOPosūkio signalai, užpakali‐ niai rūko žibintai, kėbulo
valdymo modulisDIAGDiagnostinė jungtis

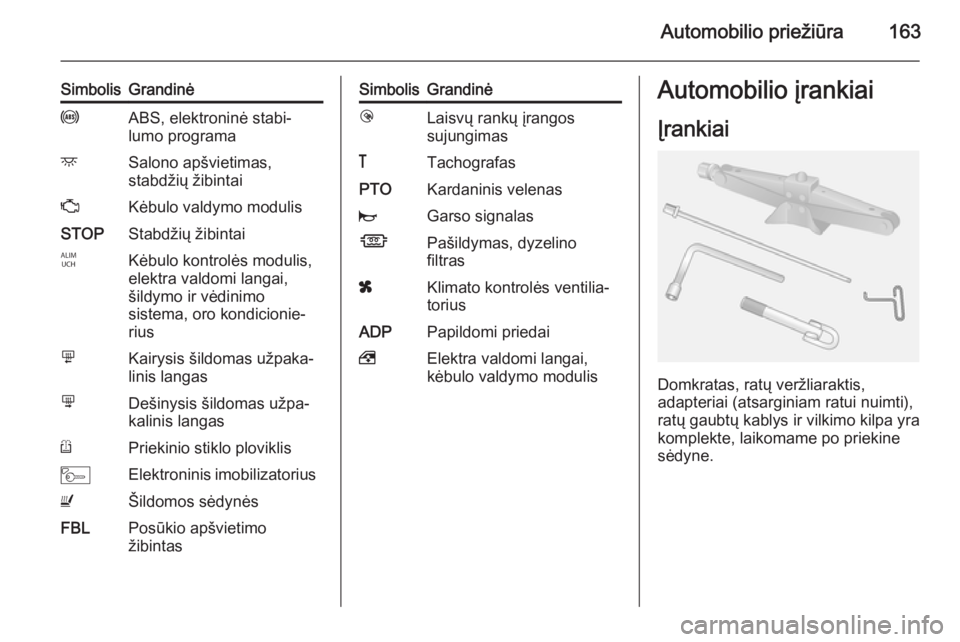

Automobilio priežiūra163
SimbolisGrandinėuABS, elektroninė stabi‐
lumo programadSalono apšvietimas,
stabdžių žibintaiZKėbulo valdymo modulisSTOPStabdžių žibintaiIKėbulo kontrolės modulis,
elektra valdomi langai,
šildymo ir vėdinimo
sistema, oro kondicionie‐
riusmKairysis šildomas užpaka‐
linis langasnDešinysis šildomas užpa‐
kalinis langasRPriekinio stiklo ploviklisMElektroninis imobilizatoriusUŠildomos sėdynėsFBLPosūkio apšvietimo
žibintasSimbolisGrandinėlLaisvų rankų įrangos
sujungimas&TachografasPTOKardaninis velenasjGarso signalasÍPašildymas, dyzelino
filtrasxKlimato kontrolės ventilia‐
toriusADPPapildomi priedai,Elektra valdomi langai,
kėbulo valdymo modulisAutomobilio įrankiai
Įrankiai
Domkratas, ratų veržliaraktis,
adapteriai (atsarginiam ratui nuimti),
ratų gaubtų kablys ir vilkimo kilpa yra
komplekte, laikomame po priekine sėdyne.

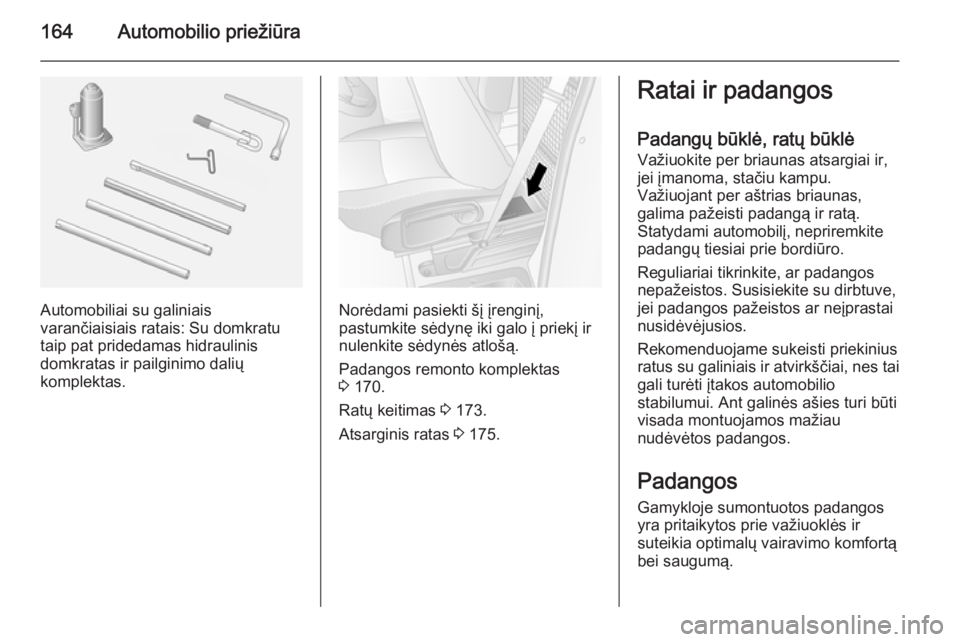

164Automobilio priežiūra
Automobiliai su galiniais
varančiaisiais ratais: Su domkratu
taip pat pridedamas hidraulinis
domkratas ir pailginimo dalių
komplektas.Norėdami pasiekti šį įrenginį,
pastumkite sėdynę iki galo į priekį ir
nulenkite sėdynės atlošą.
Padangos remonto komplektas
3 170.
Ratų keitimas 3 173.
Atsarginis ratas 3 175.
Ratai ir padangos
Padangų būklė, ratų būklė
Važiuokite per briaunas atsargiai ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas,
galima pažeisti padangą ir ratą.
Statydami automobilį, nepriremkite padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Rekomenduojame sukeisti priekinius
ratus su galiniais ir atvirkščiai, nes tai gali turėti įtakos automobilio
stabilumui. Ant galinės ašies turi būti
visada montuojamos mažiau
nudėvėtos padangos.
Padangos Gamykloje sumontuotos padangos
yra pritaikytos prie važiuoklės ir
suteikia optimalų vairavimo komfortą
bei saugumą.

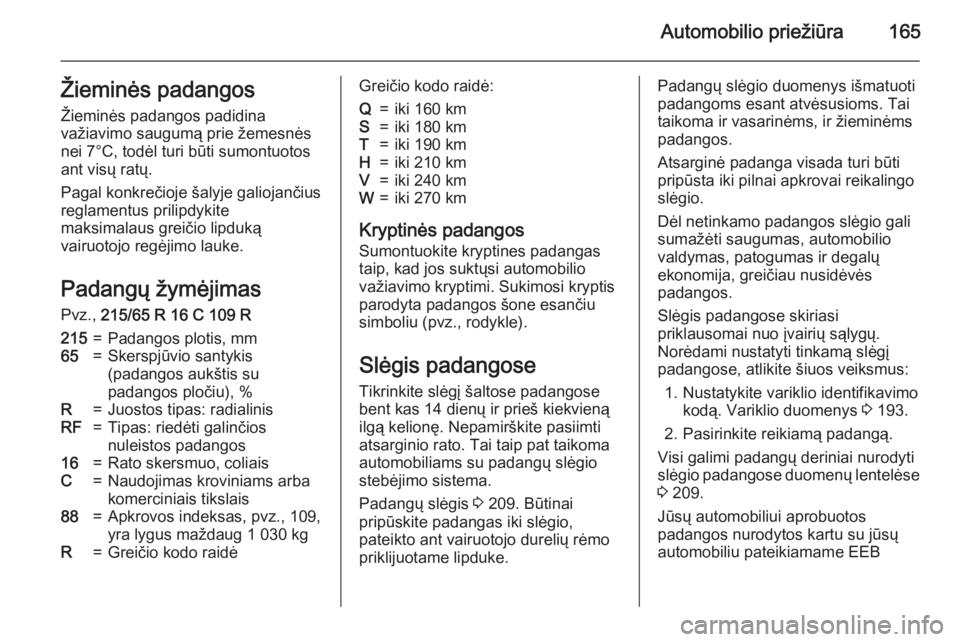

Automobilio priežiūra165Žieminės padangosŽieminės padangos padidina
važiavimo saugumą prie žemesnės
nei 7°C, todėl turi būti sumontuotos
ant visų ratų.
Pagal konkrečioje šalyje galiojančius reglamentus prilipdykite
maksimalaus greičio lipduką
vairuotojo regėjimo lauke.
Padangų žymėjimas
Pvz., 215/65 R 16 C 109 R215=Padangos plotis, mm65=Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R=Juostos tipas: radialinisRF=Tipas: riedėti galinčios
nuleistos padangos16=Rato skersmuo, coliaisC=Naudojimas kroviniams arba
komerciniais tikslais88=Apkrovos indeksas, pvz., 109,
yra lygus maždaug 1 030 kgR=Greičio kodo raidėGreičio kodo raidė:Q=iki 160 kmS=iki 180 kmT=iki 190 kmH=iki 210 kmV=iki 240 kmW=iki 270 km
Kryptinės padangos
Sumontuokite kryptines padangas
taip, kad jos suktųsi automobilio
važiavimo kryptimi. Sukimosi kryptis
parodyta padangos šone esančiu
simboliu (pvz., rodykle).
Slėgis padangose
Tikrinkite slėgį šaltose padangose
bent kas 14 dienų ir prieš kiekvieną
ilgą kelionę. Nepamirškite pasiimti
atsarginio rato. Tai taip pat taikoma
automobiliams su padangų slėgio
stebėjimo sistema.
Padangų slėgis 3 209. Būtinai
pripūskite padangas iki slėgio,
pateikto ant vairuotojo durelių rėmo
priklijuotame lipduke.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai taikoma ir vasarinėms, ir žieminėms
padangos.
Atsarginė padanga visada turi būti
pripūsta iki pilnai apkrovai reikalingo
slėgio.
Dėl netinkamo padangos slėgio gali sumažėti saugumas, automobilio
valdymas, patogumas ir degalų
ekonomija, greičiau nusidėvės
padangos.
Slėgis padangose skiriasi
priklausomai nuo įvairių sąlygų.
Norėdami nustatyti tinkamą slėgį
padangose, atlikite šiuos veiksmus:
1. Nustatykite variklio identifikavimo kodą. Variklio duomenys 3 193.
2. Pasirinkite reikiamą padangą.
Visi galimi padangų deriniai nurodyti
slėgio padangose duomenų lentelėse 3 209.
Jūsų automobiliui aprobuotos
padangos nurodytos kartu su jūsų
automobiliu pateikiamame EEB

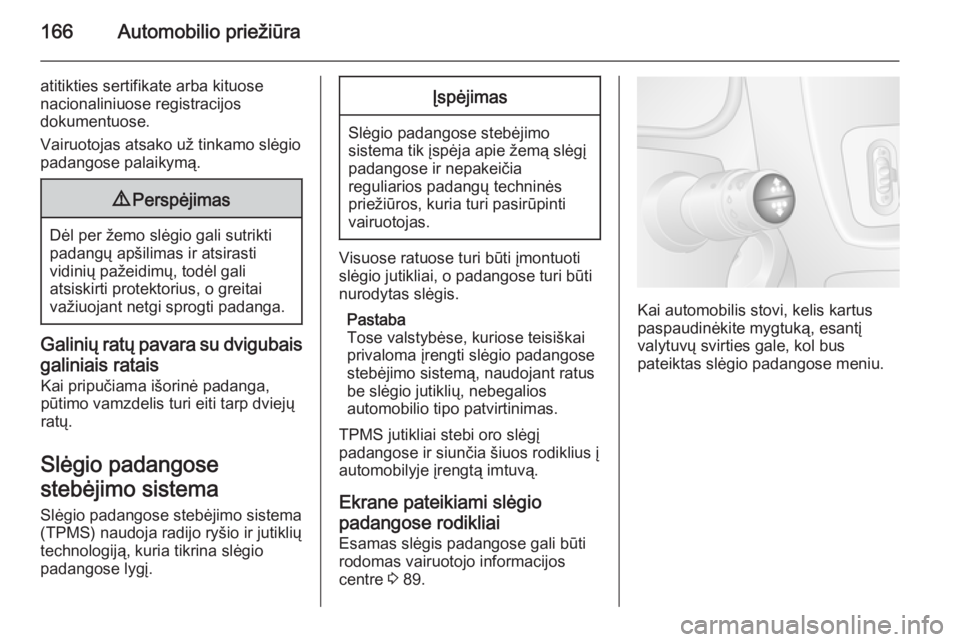

166Automobilio priežiūra
atitikties sertifikate arba kituose
nacionaliniuose registracijos
dokumentuose.
Vairuotojas atsako už tinkamo slėgio
padangose palaikymą.9 Perspėjimas
Dėl per žemo slėgio gali sutrikti
padangų apšilimas ir atsirasti
vidinių pažeidimų, todėl gali
atsiskirti protektorius, o greitai
važiuojant netgi sprogti padanga.
Galinių ratų pavara su dvigubais
galiniais ratais Kai pripučiama išorinė padanga,
pūtimo vamzdelis turi eiti tarp dviejų
ratų.
Slėgio padangose
stebėjimo sistema
Slėgio padangose stebėjimo sistema
(TPMS) naudoja radijo ryšio ir jutiklių technologiją, kuria tikrina slėgio
padangose lygį.
Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio tipo patvirtinimas.
TPMS jutikliai stebi oro slėgį
padangose ir siunčia šiuos rodiklius į
automobilyje įrengtą imtuvą.
Ekrane pateikiami slėgio
padangose rodikliai Esamas slėgis padangose gali būti
rodomas vairuotojo informacijos
centre 3 89.
Kai automobilis stovi, kelis kartus
paspaudinėkite mygtuką, esantį
valytuvų svirties gale, kol bus
pateiktas slėgio padangose meniu.

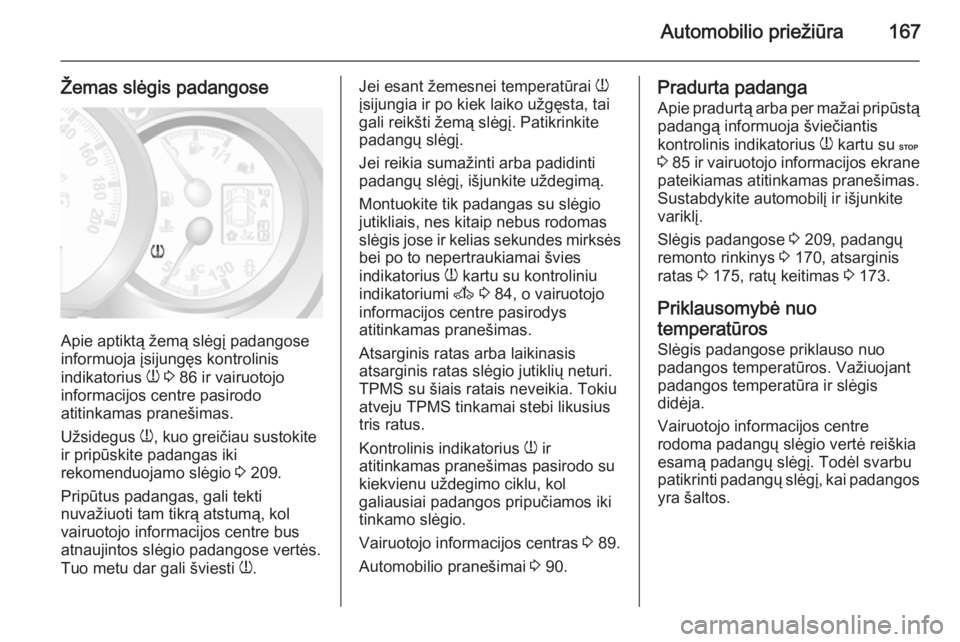

Automobilio priežiūra167
Žemas slėgis padangose
Apie aptiktą žemą slėgį padangose
informuoja įsijungęs kontrolinis
indikatorius w 3 86 ir vairuotojo
informacijos centre pasirodo
atitinkamas pranešimas.
Užsidegus w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 209.
Pripūtus padangas, gali tekti
nuvažiuoti tam tikrą atstumą, kol
vairuotojo informacijos centre bus
atnaujintos slėgio padangose vertės.
Tuo metu dar gali šviesti w.
Jei esant žemesnei temperatūrai
w
įsijungia ir po kiek laiko užgęsta, tai
gali reikšti žemą slėgį. Patikrinkite
padangų slėgį.
Jei reikia sumažinti arba padidinti
padangų slėgį, išjunkite uždegimą.
Montuokite tik padangas su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis jose ir kelias sekundes mirksės
bei po to nepertraukiamai švies
indikatorius w kartu su kontroliniu
indikatoriumi A 3 84, o vairuotojo
informacijos centre pasirodys
atitinkamas pranešimas.
Atsarginis ratas arba laikinasis
atsarginis ratas slėgio jutiklių neturi.
TPMS su šiais ratais neveikia. Tokiu
atveju TPMS tinkamai stebi likusius
tris ratus.
Kontrolinis indikatorius w ir
atitinkamas pranešimas pasirodo su
kiekvienu uždegimo ciklu, kol
galiausiai padangos pripučiamos iki
tinkamo slėgio.
Vairuotojo informacijos centras 3 89.
Automobilio pranešimai 3 90.Pradurta padanga
Apie pradurtą arba per mažai pripūstą padangą informuoja šviečiantis
kontrolinis indikatorius w kartu su C
3 85 ir vairuotojo informacijos ekrane
pateikiamas atitinkamas pranešimas.
Sustabdykite automobilį ir išjunkite
variklį.
Slėgis padangose 3 209, padangų
remonto rinkinys 3 170, atsarginis
ratas 3 175, ratų keitimas 3 173.
Priklausomybė nuo
temperatūros Slėgis padangose priklauso nuo
padangos temperatūros. Važiuojant
padangos temperatūra ir slėgis
didėja.
Vairuotojo informacijos centre
rodoma padangų slėgio vertė reiškia
esamą padangų slėgį. Todėl svarbu
patikrinti padangų slėgį, kai padangos yra šaltos.

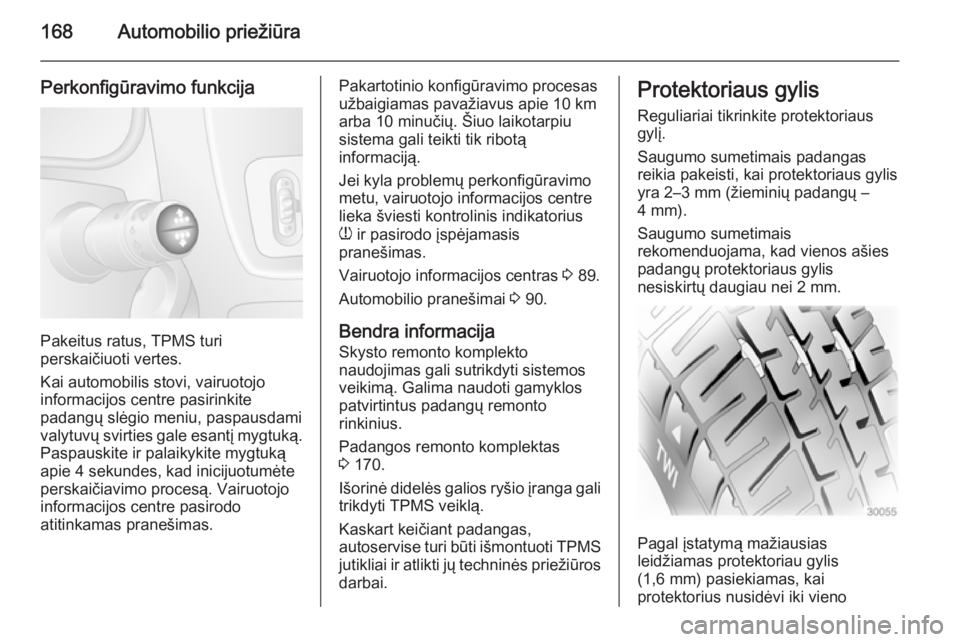

168Automobilio priežiūra
Perkonfigūravimo funkcija
Pakeitus ratus, TPMS turi
perskaičiuoti vertes.
Kai automobilis stovi, vairuotojo
informacijos centre pasirinkite
padangų slėgio meniu, paspausdami valytuvų svirties gale esantį mygtuką.
Paspauskite ir palaikykite mygtuką
apie 4 sekundes, kad inicijuotumėte
perskaičiavimo procesą. Vairuotojo
informacijos centre pasirodo
atitinkamas pranešimas.
Pakartotinio konfigūravimo procesas
užbaigiamas pavažiavus apie 10 km arba 10 minučių. Šiuo laikotarpiu
sistema gali teikti tik ribotą
informaciją.
Jei kyla problemų perkonfigūravimo
metu, vairuotojo informacijos centre
lieka šviesti kontrolinis indikatorius
w ir pasirodo įspėjamasis
pranešimas.
Vairuotojo informacijos centras 3 89.
Automobilio pranešimai 3 90.
Bendra informacija
Skysto remonto komplekto
naudojimas gali sutrikdyti sistemos
veikimą. Galima naudoti gamyklos
patvirtintus padangų remonto
rinkinius.
Padangos remonto komplektas
3 170.
Išorinė didelės galios ryšio įranga gali trikdyti TPMS veiklą.
Kaskart keičiant padangas,
autoservise turi būti išmontuoti TPMS
jutikliai ir atlikti jų techninės priežiūros
darbai.Protektoriaus gylis
Reguliariai tikrinkite protektoriaus
gylį.
Saugumo sumetimais padangas
reikia pakeisti, kai protektoriaus gylis
yra 2–3 mm (žieminių padangų –
4 mm).
Saugumo sumetimais
rekomenduojama, kad vienos ašies padangų protektoriaus gylis
nesiskirtų daugiau nei 2 mm.
Pagal įstatymą mažiausias
leidžiamas protektoriau gylis
(1,6 mm) pasiekiamas, kai
protektorius nusidėvi iki vieno
