OPEL MOVANO_B 2015.5 Uporabniški priročnik

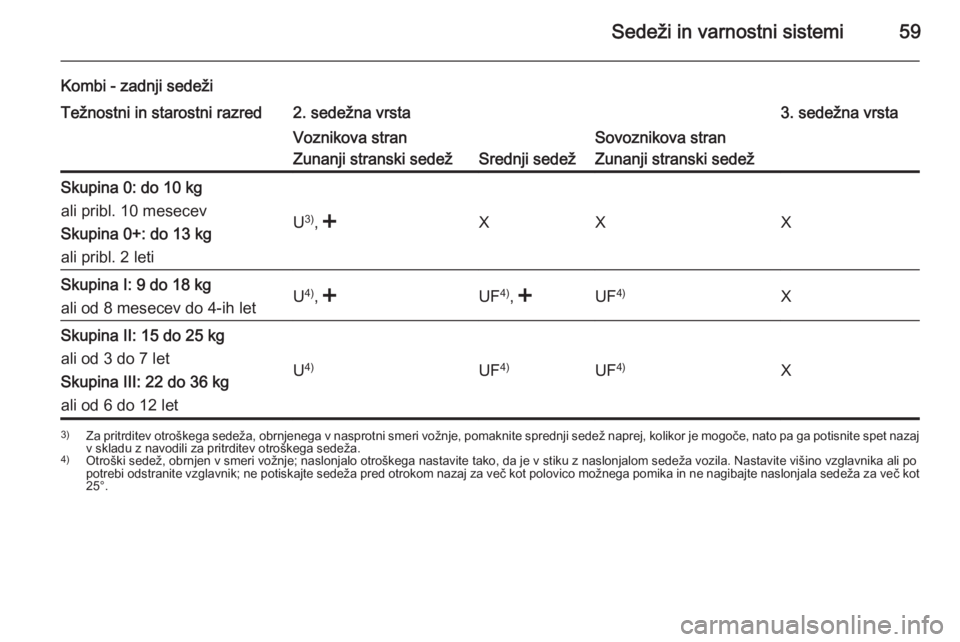

Sedeži in varnostni sistemi59
Kombi - zadnji sedežiTežnostni in starostni razred2. sedežna vrsta3. sedežna vrstaVoznikova stran
Zunanji stranski sedež
Srednji sedež
Sovoznikova stran
Zunanji stranski sedežSkupina 0: do 10 kg
ali pribl. 10 mesecev
Skupina 0+: do 13 kg
ali pribl. 2 leti
U 3)
, Skupina I: 9 do 18 kg
ali od 8 mesecev do 4-ih letU 4)
, , ali od 3 do 7 let
Skupina III: 22 do 36 kg
ali od 6 do 12 let
U 4)UF 4)UF4)X
3)
Za pritrditev otroškega sedeža, obrnjenega v nasprotni smeri vožnje, pomaknite sprednji sedež naprej, kolikor je mogoče, nato pa ga potisnite spet nazaj
v skladu z navodili za pritrditev otroškega sedeža.
4) Otroški sedež, obrnjen v smeri vožnje; naslonjalo otroškega nastavite tako, da je v stiku z naslonjalom sedeža vozila. Nastavite višino vzglavnika ali po
potrebi odstranite vzglavnik; ne potiskajte sedeža pred otrokom nazaj za več kot polovico možnega pomika in ne nagibajte naslonjala sedeža za več kot
25°.

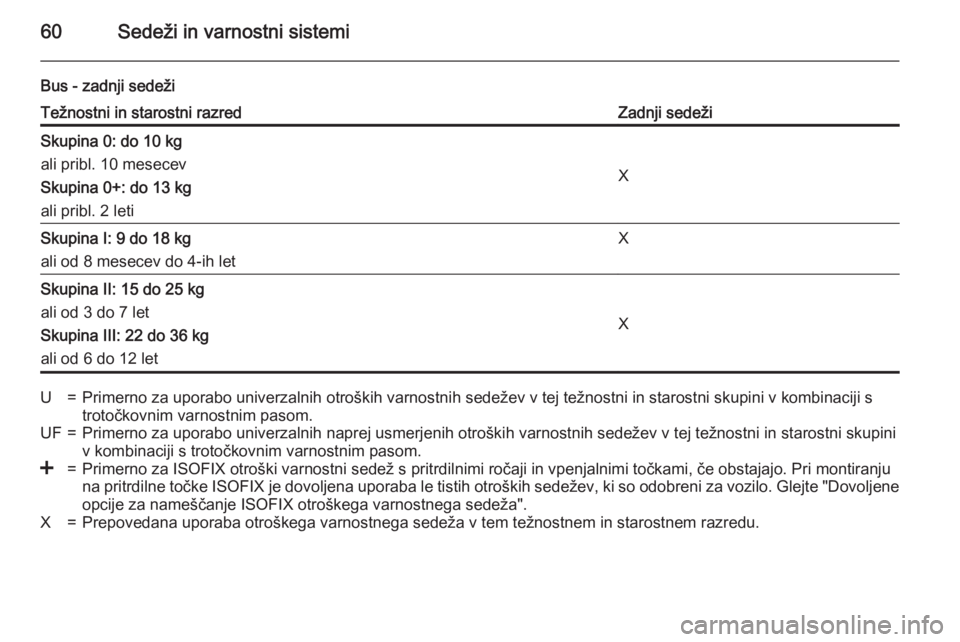

60Sedeži in varnostni sistemi
Bus - zadnji sedežiTežnostni in starostni razredZadnji sedežiSkupina 0: do 10 kg
ali pribl. 10 mesecev
Skupina 0+: do 13 kg
ali pribl. 2 leti
X
Skupina I: 9 do 18 kg
ali od 8 mesecev do 4-ih letXSkupina II: 15 do 25 kg
ali od 3 do 7 let
Skupina III: 22 do 36 kg
ali od 6 do 12 let
X
U=Primerno za uporabo univerzalnih otroških varnostnih sedežev v tej težnostni in starostni skupini v kombinaciji s
trotočkovnim varnostnim pasom.UF=Primerno za uporabo univerzalnih naprej usmerjenih otroških varnostnih sedežev v tej težnostni in starostni skupini v kombinaciji s trotočkovnim varnostnim pasom.<=Primerno za ISOFIX otroški varnostni sedež s pritrdilnimi ročaji in vpenjalnimi točkami, če obstajajo. Pri montiranju na pritrdilne točke ISOFIX je dovoljena uporaba le tistih otroških sedežev, ki so odobreni za vozilo. Glejte "Dovoljene
opcije za nameščanje ISOFIX otroškega varnostnega sedeža".X=Prepovedana uporaba otroškega varnostnega sedeža v tem težnostnem in starostnem razredu.

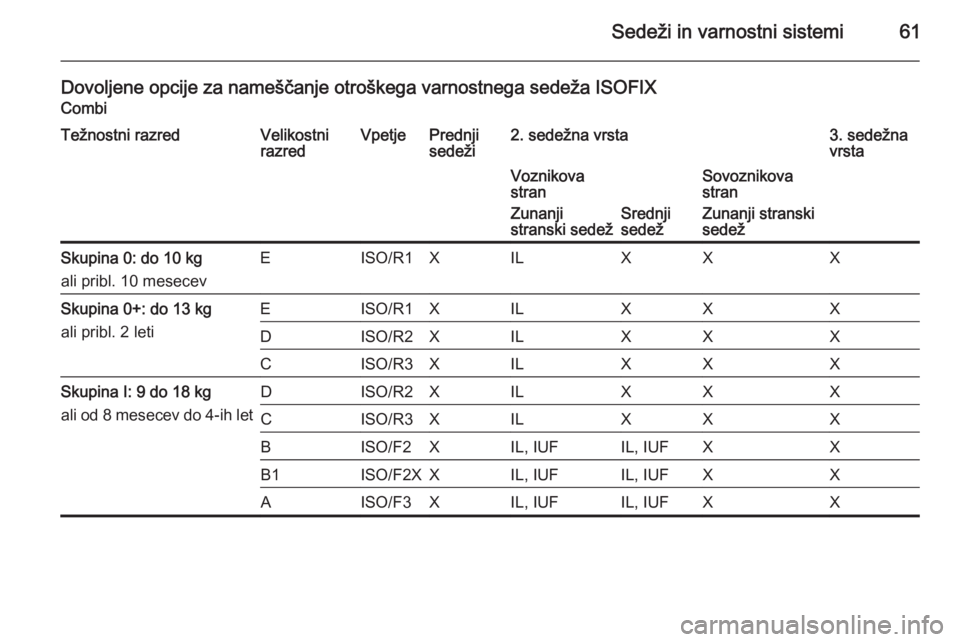

Sedeži in varnostni sistemi61
Dovoljene opcije za nameščanje otroškega varnostnega sedeža ISOFIX
CombiTežnostni razredVelikostni
razredVpetjePrednji
sedeži2. sedežna vrsta3. sedežna
vrstaVoznikova
stran
Zunanji
stranski sedež
Srednji
sedež
Sovoznikova
stran
Zunanji stranski
sedežSkupina 0: do 10 kg
ali pribl. 10 mesecevEISO/R1XILXXXSkupina 0+: do 13 kg
ali pribl. 2 letiEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXSkupina I: 9 do 18 kg
ali od 8 mesecev do 4-ih letDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

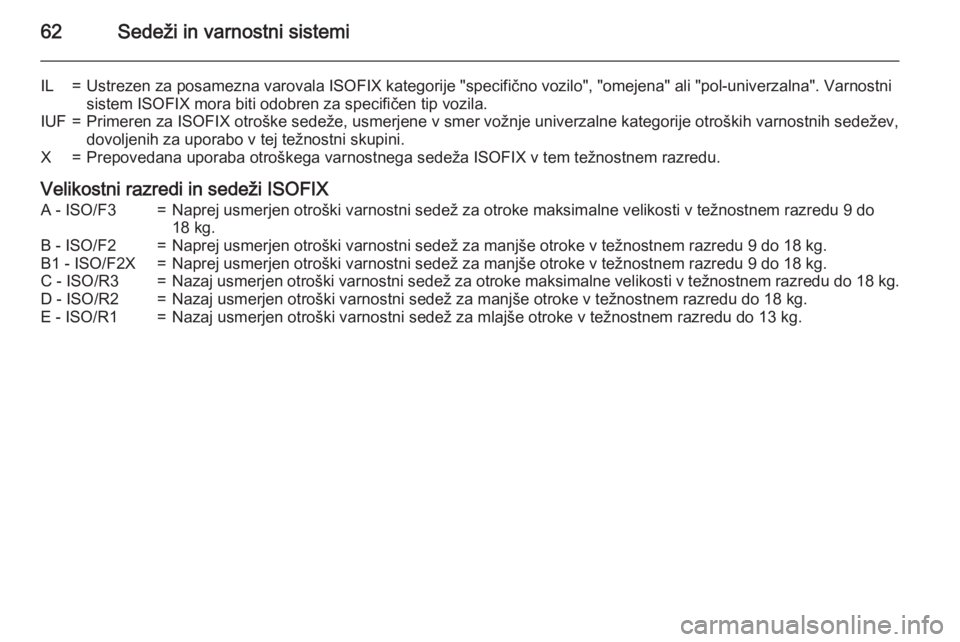

62Sedeži in varnostni sistemi
IL=Ustrezen za posamezna varovala ISOFIX kategorije "specifično vozilo", "omejena" ali "pol-univerzalna". Varnostni
sistem ISOFIX mora biti odobren za specifičen tip vozila.IUF=Primeren za ISOFIX otroške sedeže, usmerjene v smer vožnje univerzalne kategorije otroških varnostnih sedežev,
dovoljenih za uporabo v tej težnostni skupini.X=Prepovedana uporaba otroškega varnostnega sedeža ISOFIX v tem težnostnem razredu.
Velikostni razredi in sedeži ISOFIX
A - ISO/F3=Naprej usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu 9 do
18 kg.B - ISO/F2=Naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.B1 - ISO/F2X=Naprej usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu 9 do 18 kg.C - ISO/R3=Nazaj usmerjen otroški varnostni sedež za otroke maksimalne velikosti v težnostnem razredu do 18 kg.D - ISO/R2=Nazaj usmerjen otroški varnostni sedež za manjše otroke v težnostnem razredu do 18 kg.E - ISO/R1=Nazaj usmerjen otroški varnostni sedež za mlajše otroke v težnostnem razredu do 13 kg.

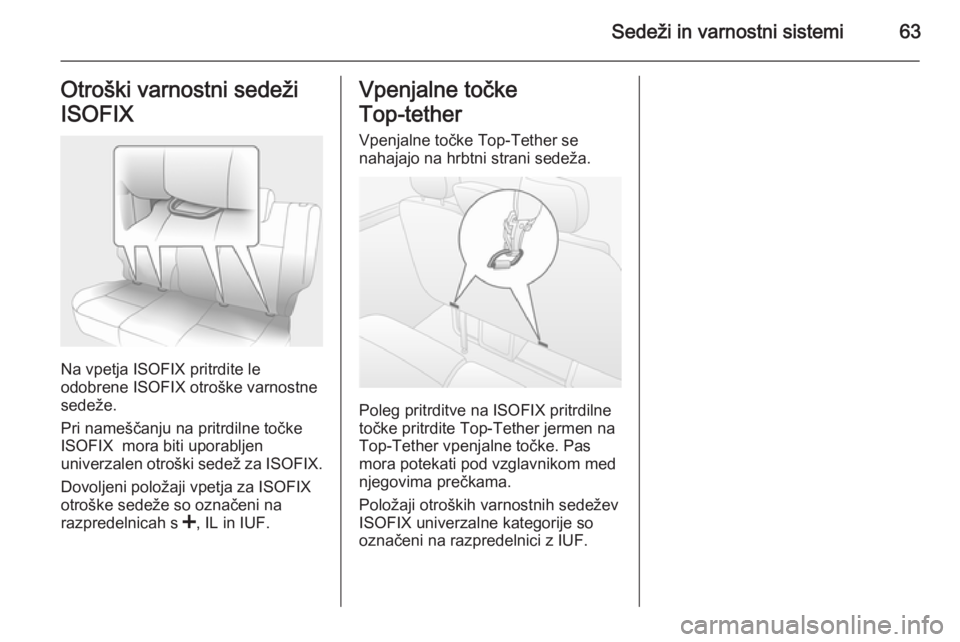

Sedeži in varnostni sistemi63Otroški varnostni sedeži
ISOFIX
Na vpetja ISOFIX pritrdite le
odobrene ISOFIX otroške varnostne
sedeže.
Pri nameščanju na pritrdilne točke
ISOFIX mora biti uporabljen
univerzalen otroški sedež za ISOFIX.
Dovoljeni položaji vpetja za ISOFIX
otroške sedeže so označeni na
razpredelnicah s <, IL in IUF.
Vpenjalne točke
Top-tether Vpenjalne točke Top-Tether se
nahajajo na hrbtni strani sedeža.
Poleg pritrditve na ISOFIX pritrdilne
točke pritrdite Top-Tether jermen na
Top-Tether vpenjalne točke. Pas
mora potekati pod vzglavnikom med
njegovima prečkama.
Položaji otroških varnostnih sedežev
ISOFIX univerzalne kategorije so
označeni na razpredelnici z IUF.

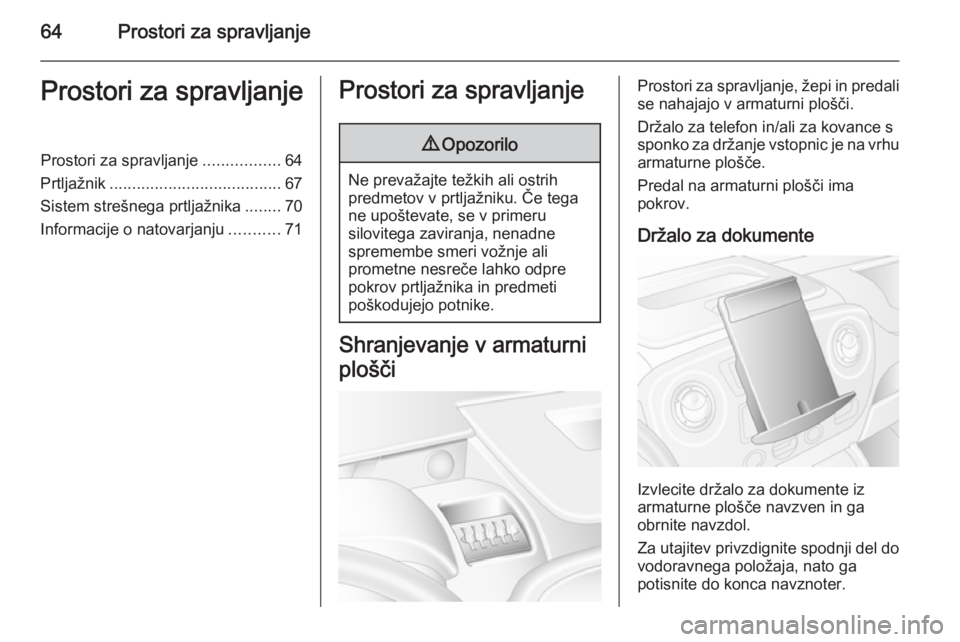

64Prostori za spravljanjeProstori za spravljanjeProstori za spravljanje.................64
Prtljažnik ...................................... 67
Sistem strešnega prtljažnika ........70
Informacije o natovarjanju ...........71Prostori za spravljanje9Opozorilo
Ne prevažajte težkih ali ostrih
predmetov v prtljažniku. Če tega
ne upoštevate, se v primeru
silovitega zaviranja, nenadne
spremembe smeri vožnje ali
prometne nesreče lahko odpre
pokrov prtljažnika in predmeti
poškodujejo potnike.
Shranjevanje v armaturni
plošči
Prostori za spravljanje, žepi in predali se nahajajo v armaturni plošči.
Držalo za telefon in/ali za kovance s
sponko za držanje vstopnic je na vrhu
armaturne plošče.
Predal na armaturni plošči ima
pokrov.
Držalo za dokumente
Izvlecite držalo za dokumente iz
armaturne plošče navzven in ga
obrnite navzdol.
Za utajitev privzdignite spodnji del do vodoravnega položaja, nato ga
potisnite do konca navznoter.

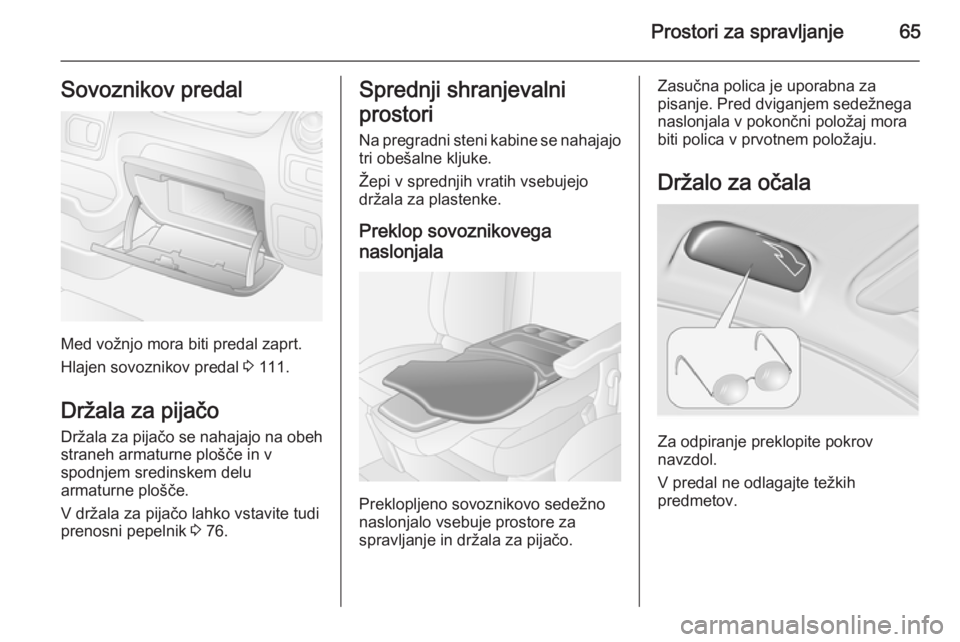

Prostori za spravljanje65Sovoznikov predal
Med vožnjo mora biti predal zaprt.
Hlajen sovoznikov predal 3 111.
Držala za pijačo
Držala za pijačo se nahajajo na obeh straneh armaturne plošče in v
spodnjem sredinskem delu
armaturne plošče.
V držala za pijačo lahko vstavite tudi
prenosni pepelnik 3 76.
Sprednji shranjevalni
prostori Na pregradni steni kabine se nahajajo
tri obešalne kljuke.
Žepi v sprednjih vratih vsebujejo
držala za plastenke.
Preklop sovoznikovega
naslonjala
Preklopljeno sovoznikovo sedežno
naslonjalo vsebuje prostore za
spravljanje in držala za pijačo.
Zasučna polica je uporabna za
pisanje. Pred dviganjem sedežnega
naslonjala v pokončni položaj mora
biti polica v prvotnem položaju.
Držalo za očala
Za odpiranje preklopite pokrov
navzdol.
V predal ne odlagajte težkih
predmetov.

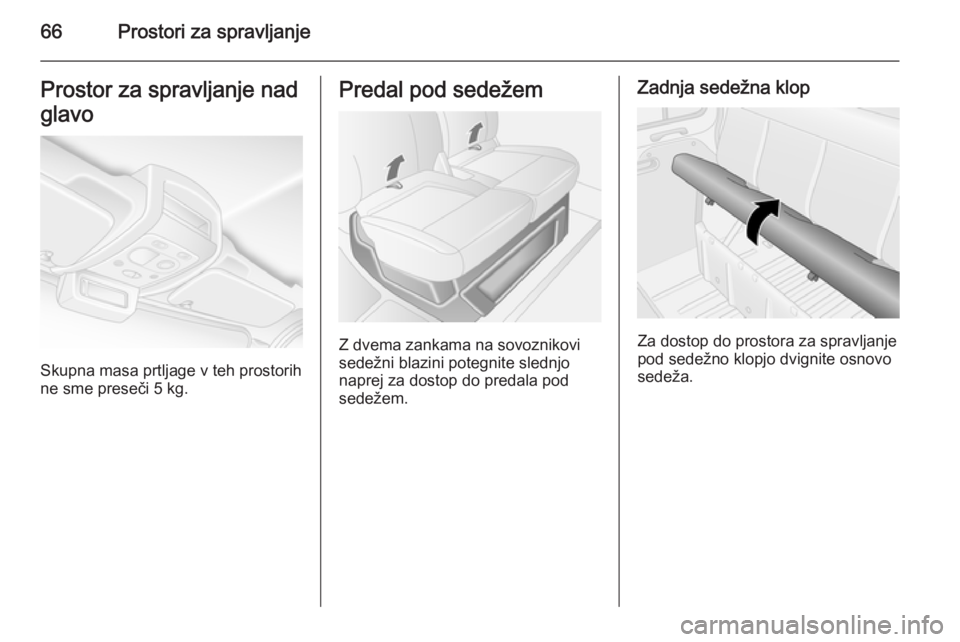

66Prostori za spravljanjeProstor za spravljanje nad
glavo
Skupna masa prtljage v teh prostorih
ne sme preseči 5 kg.
Predal pod sedežem
Z dvema zankama na sovoznikovi
sedežni blazini potegnite slednjo
naprej za dostop do predala pod
sedežem.
Zadnja sedežna klop
Za dostop do prostora za spravljanje
pod sedežno klopjo dvignite osnovo
sedeža.

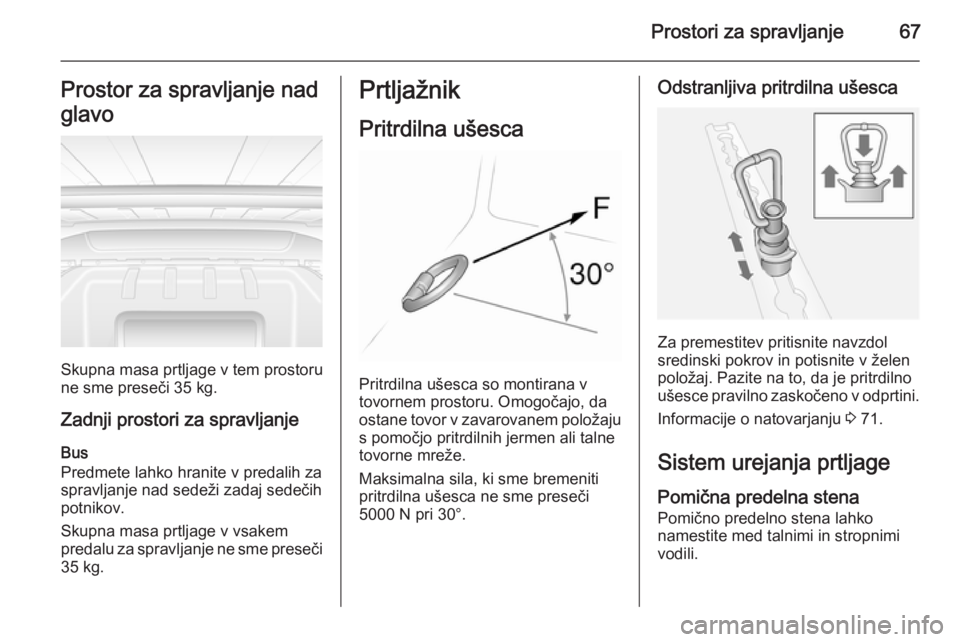

Prostori za spravljanje67Prostor za spravljanje nad
glavo
Skupna masa prtljage v tem prostoru
ne sme preseči 35 kg.
Zadnji prostori za spravljanje
Bus
Predmete lahko hranite v predalih za
spravljanje nad sedeži zadaj sedečih
potnikov.
Skupna masa prtljage v vsakem
predalu za spravljanje ne sme preseči 35 kg.
Prtljažnik
Pritrdilna ušesca
Pritrdilna ušesca so montirana v
tovornem prostoru. Omogočajo, da
ostane tovor v zavarovanem položaju
s pomočjo pritrdilnih jermen ali talne
tovorne mreže.
Maksimalna sila, ki sme bremeniti
pritrdilna ušesca ne sme preseči 5000 N pri 30°.
Odstranljiva pritrdilna ušesca
Za premestitev pritisnite navzdol
sredinski pokrov in potisnite v želen
položaj. Pazite na to, da je pritrdilno
ušesce pravilno zaskočeno v odprtini.
Informacije o natovarjanju 3 71.
Sistem urejanja prtljage
Pomična predelna stena Pomično predelno stena lahko
namestite med talnimi in stropnimi
vodili.

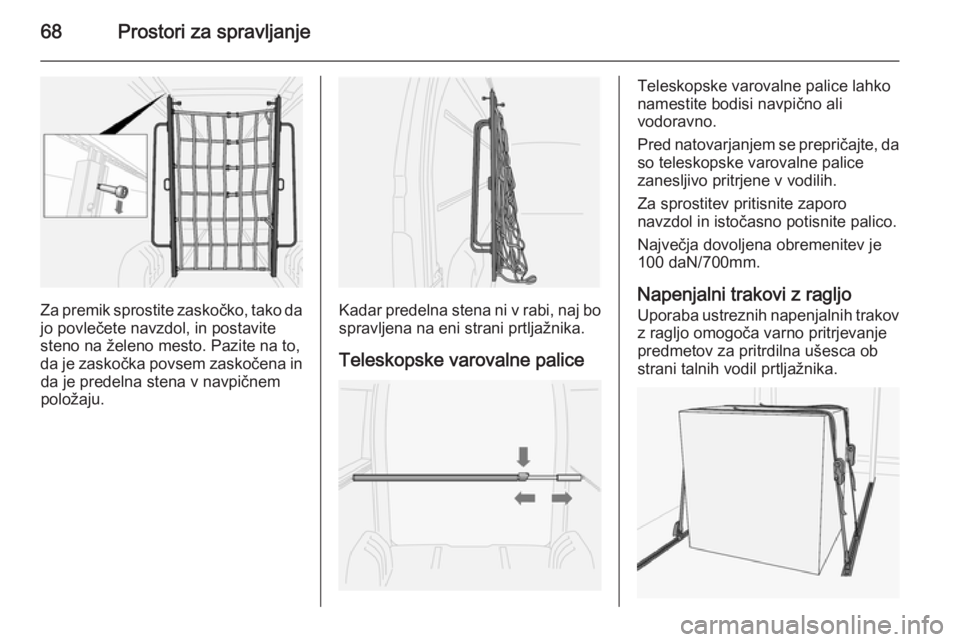

68Prostori za spravljanje
Za premik sprostite zaskočko, tako dajo povlečete navzdol, in postavite
steno na želeno mesto. Pazite na to,
da je zaskočka povsem zaskočena in da je predelna stena v navpičnem
položaju.Kadar predelna stena ni v rabi, naj bo
spravljena na eni strani prtljažnika.
Teleskopske varovalne palice
Teleskopske varovalne palice lahko
namestite bodisi navpično ali
vodoravno.
Pred natovarjanjem se prepričajte, da
so teleskopske varovalne palice
zanesljivo pritrjene v vodilih.
Za sprostitev pritisnite zaporo
navzdol in istočasno potisnite palico.
Največja dovoljena obremenitev je
100 daN/700mm.
Napenjalni trakovi z ragljo
Uporaba ustreznih napenjalnih trakov
z ragljo omogoča varno pritrjevanje
predmetov za pritrdilna ušesca ob
strani talnih vodil prtljažnika.
