Nega vozila159

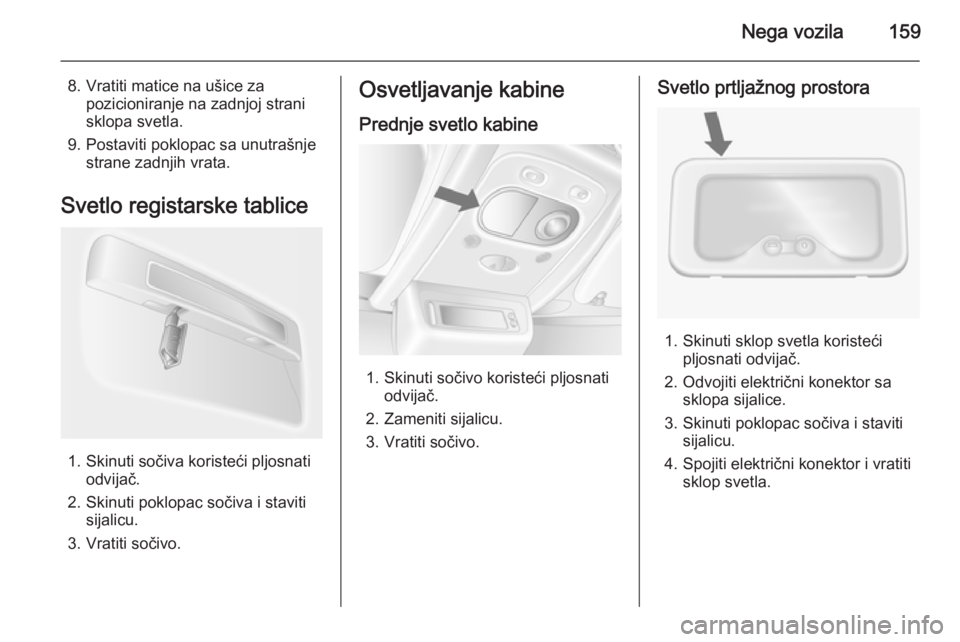

8. Vratiti matice na ušice zapozicioniranje na zadnjoj strani
sklopa svetla.
9. Postaviti poklopac sa unutrašnje strane zadnjih vrata.
Svetlo registarske tablice
1. Skinuti sočiva koristeći pljosnati odvijač.
2. Skinuti poklopac sočiva i staviti sijalicu.
3. Vratiti sočivo.
Osvetljavanje kabine
Prednje svetlo kabine
1. Skinuti sočivo koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Vratiti sočivo.
Svetlo prtljažnog prostora
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Odvojiti električni konektor sa sklopa sijalice.
3. Skinuti poklopac sočiva i staviti sijalicu.
4. Spojiti električni konektor i vratiti sklop svetla.
Page 162 of 223

160Nega vozila

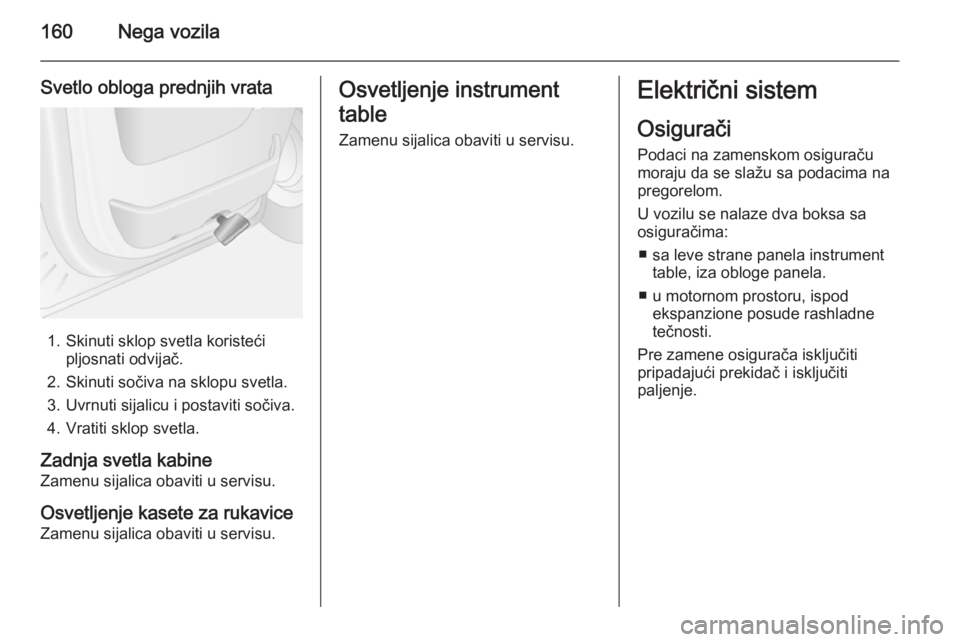

Svetlo obloga prednjih vrata
1. Skinuti sklop svetla koristećipljosnati odvijač.
2. Skinuti sočiva na sklopu svetla.
3. Uvrnuti sijalicu i postaviti sočiva.
4. Vratiti sklop svetla.
Zadnja svetla kabine
Zamenu sijalica obaviti u servisu.
Osvetljenje kasete za rukavice
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorelom.
U vozilu se nalaze dva boksa sa
osiguračima:
■ sa leve strane panela instrument table, iza obloge panela.
■ u motornom prostoru, ispod ekspanzione posude rashladne
tečnosti.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Page 163 of 223

Nega vozila161

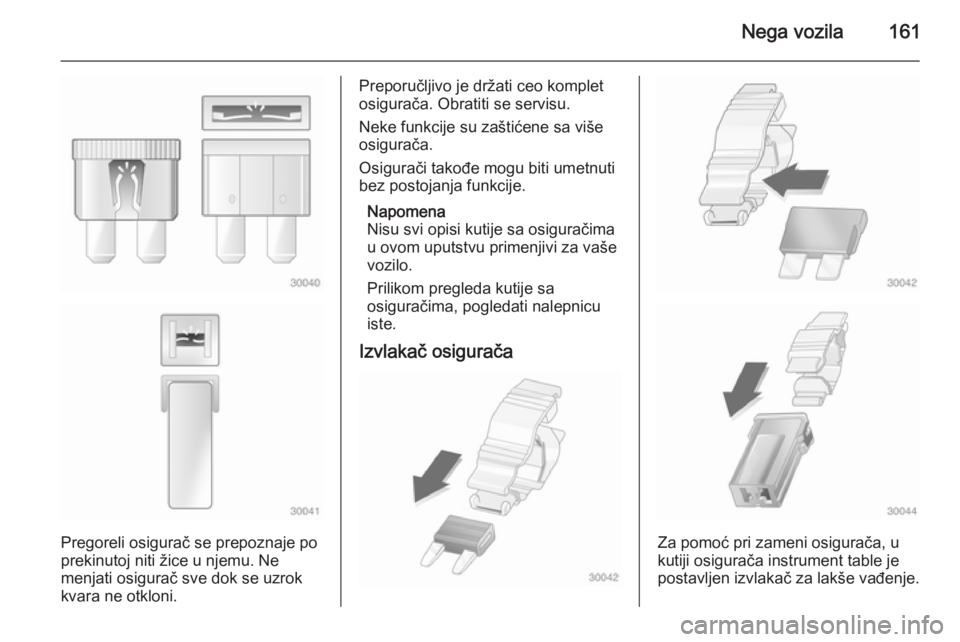

Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača. Obratiti se servisu.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Napomena
Nisu svi opisi kutije sa osiguračima
u ovom uputstvu primenjivi za vaše
vozilo.
Prilikom pregleda kutije sa
osiguračima, pogledati nalepnicu
iste.
Izvlakač osigurača
Za pomoć pri zameni osigurača, u
kutiji osigurača instrument table je
postavljen izvlakač za lakše vađenje.
Page 164 of 223

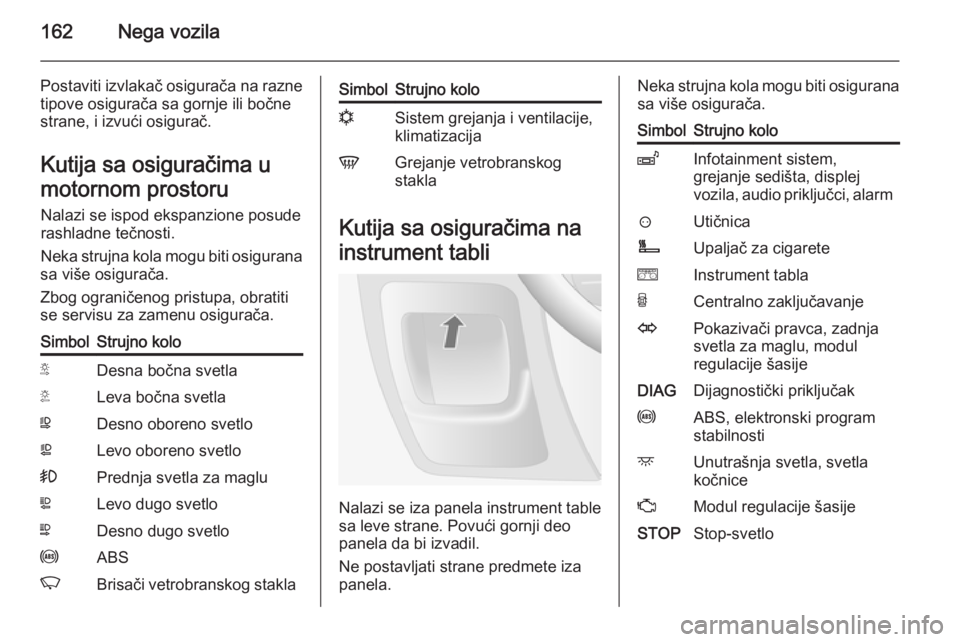

162Nega vozila
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Nalazi se ispod ekspanzione posude
rashladne tečnosti.
Neka strujna kola mogu biti osigurana
sa više osigurača.
Zbog ograničenog pristupa, obratiti
se servisu za zamenu osigurača.SimbolStrujno koloSDesna bočna svetlaTLeva bočna svetlaWDesno oboreno svetloaLevo oboreno svetlo>Prednja svetla za magluLLevo dugo svetloNDesno dugo svetlouABSKBrisači vetrobranskog staklaSimbolStrujno kolonSistem grejanja i ventilacije,
klimatizacijaVGrejanje vetrobranskog
stakla
Kutija sa osiguračima na
instrument tabli
Nalazi se iza panela instrument table
sa leve strane. Povući gornji deo
panela da bi izvadil.
Ne postavljati strane predmete iza
panela.
Neka strujna kola mogu biti osigurana sa više osigurača.SimbolStrujno koloZInfotainment sistem,
grejanje sedišta, displej
vozila, audio priključci, alarm?UtičnicaÌUpaljač za cigareteeInstrument tablaUCentralno zaključavanjeOPokazivači pravca, zadnja
svetla za maglu, modul
regulacije šasijeDIAGDijagnostički priključakuABS, elektronski program
stabilnostidUnutrašnja svetla, svetla
kočniceZModul regulacije šasijeSTOPStop-svetlo
Page 165 of 223

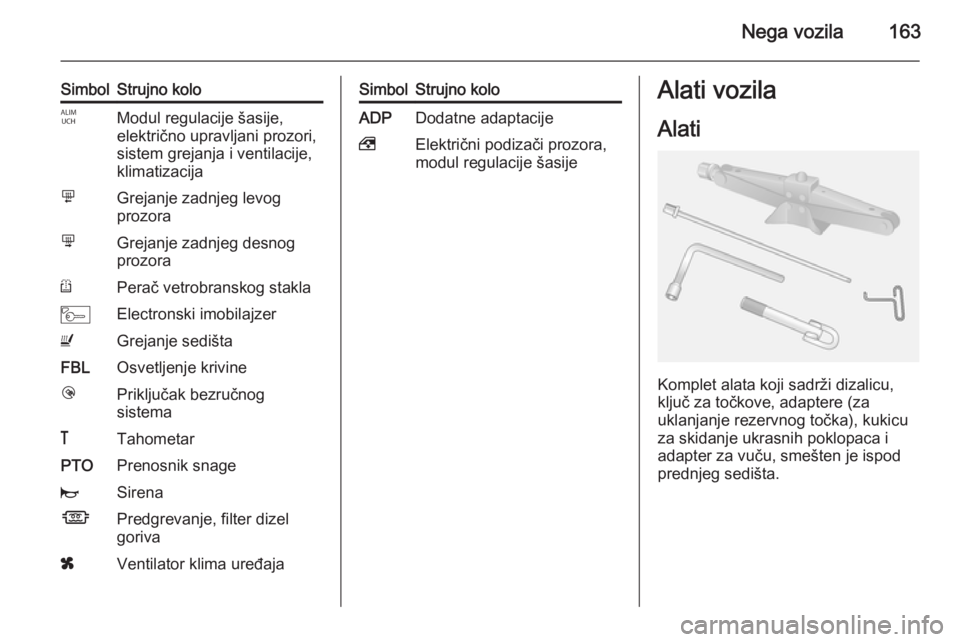

Nega vozila163
SimbolStrujno koloIModul regulacije šasije,
električno upravljani prozori,
sistem grejanja i ventilacije,
klimatizacijamGrejanje zadnjeg levog
prozoranGrejanje zadnjeg desnog
prozoraRPerač vetrobranskog staklaMElectronski imobilajzerUGrejanje sedištaFBLOsvetljenje krivinelPriključak bezručnog
sistema&TahometarPTOPrenosnik snagejSirenaÍPredgrevanje, filter dizel
gorivaxVentilator klima uređajaSimbolStrujno koloADPDodatne adaptacije,Električni podizači prozora,
modul regulacije šasijeAlati vozila
Alati
Komplet alata koji sadrži dizalicu,
ključ za točkove, adaptere (za
uklanjanje rezervnog točka), kukicu
za skidanje ukrasnih poklopaca i
adapter za vuču, smešten je ispod
prednjeg sedišta.
Page 166 of 223

164Nega vozila

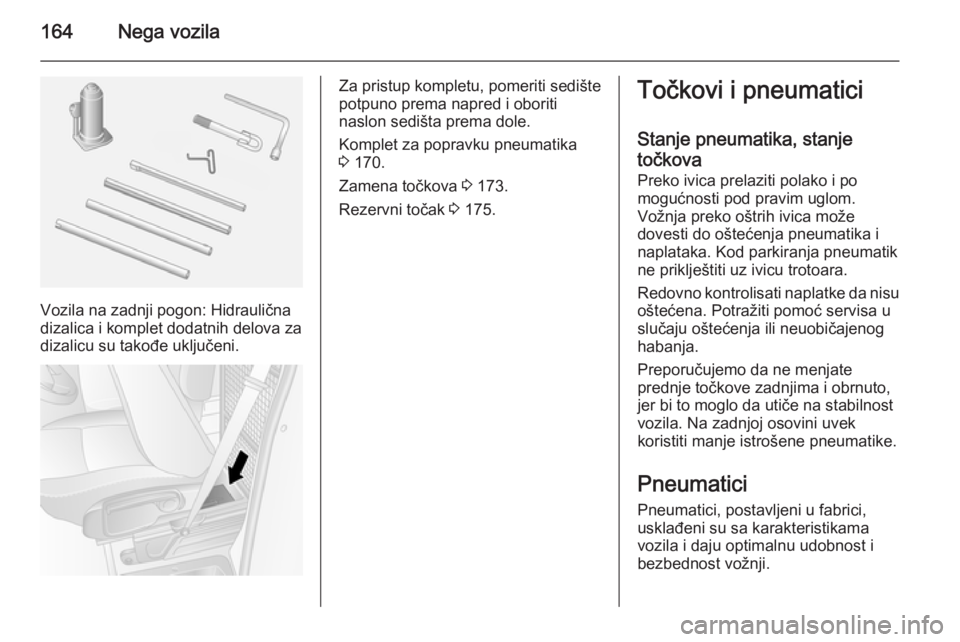

Vozila na zadnji pogon: Hidraulična
dizalica i komplet dodatnih delova za
dizalicu su takođe uključeni.
Za pristup kompletu, pomeriti sedište
potpuno prema napred i oboriti
naslon sedišta prema dole.
Komplet za popravku pneumatika
3 170.
Zamena točkova 3 173.
Rezervni točak 3 175.Točkovi i pneumatici
Stanje pneumatika, stanje točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik
ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu oštećena. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Preporučujemo da ne menjate
prednje točkove zadnjima i obrnuto,
jer bi to moglo da utiče na stabilnost
vozila. Na zadnjoj osovini uvek
koristiti manje istrošene pneumatike.
Pneumatici
Pneumatici, postavljeni u fabrici,
usklađeni su sa karakteristikama
vozila i daju optimalnu udobnost i
bezbednost vožnji.
Page 167 of 223

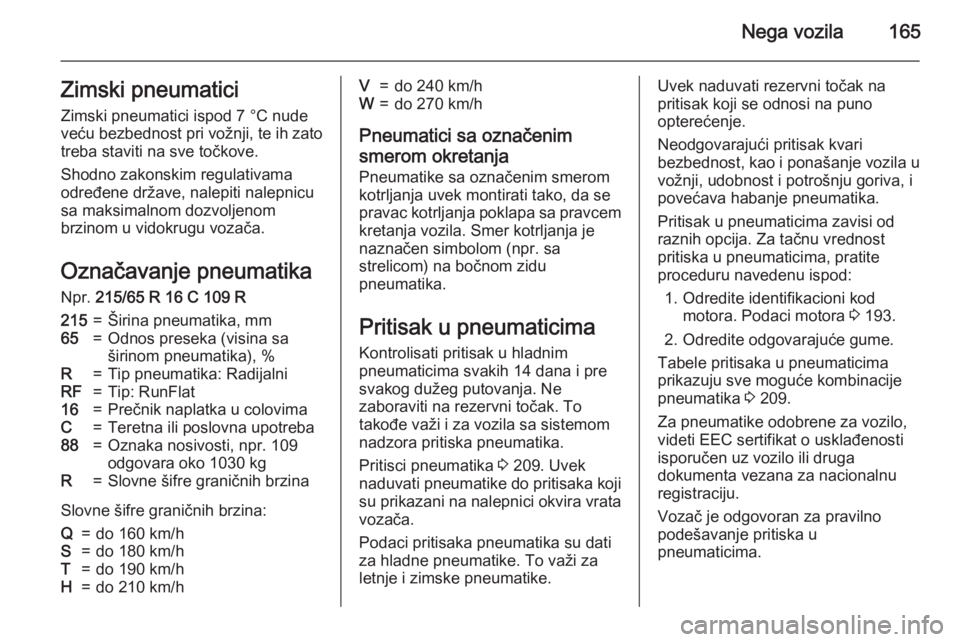

Nega vozila165Zimski pneumaticiZimski pneumatici ispod 7 °C nude
veću bezbednost pri vožnji, te ih zato
treba staviti na sve točkove.
Shodno zakonskim regulativama
određene države, nalepiti nalepnicu
sa maksimalnom dozvoljenom
brzinom u vidokrugu vozača.
Označavanje pneumatika
Npr. 215/65 R 16 C 109 R215=Širina pneumatika, mm65=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat16=Prečnik naplatka u colovimaC=Teretna ili poslovna upotreba88=Oznaka nosivosti, npr. 109
odgovara oko 1030 kgR=Slovne šifre graničnih brzina
Slovne šifre graničnih brzina:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Pneumatici sa označenim
smerom okretanja
Pneumatike sa označenim smerom
kotrljanja uvek montirati tako, da se pravac kotrljanja poklapa sa pravcem kretanja vozila. Smer kotrljanja je
naznačen simbolom (npr. sa
strelicom) na bočnom zidu
pneumatika.
Pritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti na rezervni točak. To
takođe važi i za vozila sa sistemom
nadzora pritiska pneumatika.
Pritisci pneumatika 3 209. Uvek
naduvati pneumatike do pritisaka koji su prikazani na nalepnici okvira vrata
vozača.
Podaci pritisaka pneumatika su dati
za hladne pneumatike. To važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.
Pritisak u pneumaticima zavisi od
raznih opcija. Za tačnu vrednost
pritiska u pneumaticima, pratite
proceduru navedenu ispod:
1. Odredite identifikacioni kod motora. Podaci motora 3 193.
2. Odredite odgovarajuće gume.
Tabele pritisaka u pneumaticima
prikazuju sve moguće kombinacije
pneumatika 3 209.
Za pneumatike odobrene za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Vozač je odgovoran za pravilno
podešavanje pritiska u
pneumaticima.
Page 168 of 223

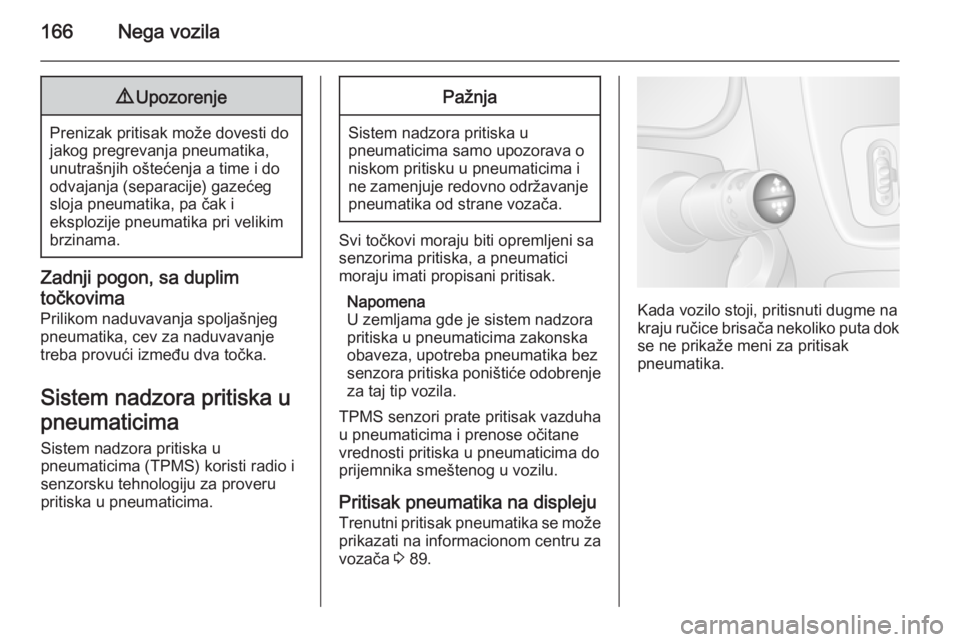

166Nega vozila9Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.
Zadnji pogon, sa duplim
točkovima Prilikom naduvavanja spoljašnjeg
pneumatika, cev za naduvavanje
treba provući između dva točka.
Sistem nadzora pritiska u
pneumaticima Sistem nadzora pritiska u
pneumaticima (TPMS) koristi radio i senzorsku tehnologiju za proverupritiska u pneumaticima.
Pažnja
Sistem nadzora pritiska u
pneumaticima samo upozorava o
niskom pritisku u pneumaticima i
ne zamenjuje redovno održavanje pneumatika od strane vozača.
Svi točkovi moraju biti opremljeni sasenzorima pritiska, a pneumatici
moraju imati propisani pritisak.
Napomena
U zemljama gde je sistem nadzora pritiska u pneumaticima zakonska
obaveza, upotreba pneumatika bez
senzora pritiska poništiće odobrenje
za taj tip vozila.
TPMS senzori prate pritisak vazduha
u pneumaticima i prenose očitane vrednosti pritiska u pneumaticima do
prijemnika smeštenog u vozilu.
Pritisak pneumatika na displeju Trenutni pritisak pneumatika se može prikazati na informacionom centru za
vozača 3 89.
Kada vozilo stoji, pritisnuti dugme na
kraju ručice brisača nekoliko puta dok
se ne prikaže meni za pritisak
pneumatika.
Page 169 of 223

Nega vozila167

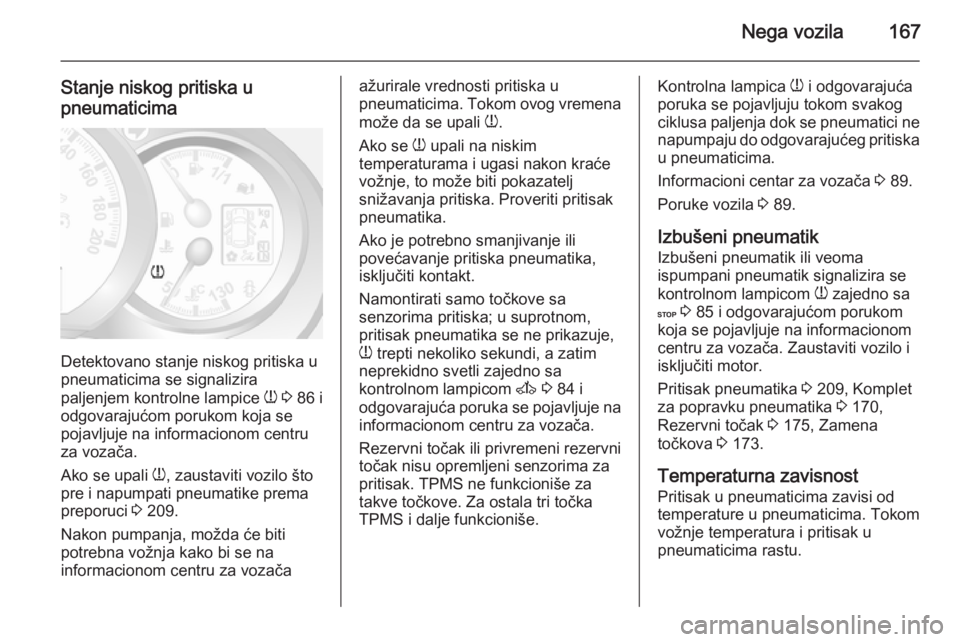

Stanje niskog pritiska u
pneumaticima
Detektovano stanje niskog pritiska u
pneumaticima se signalizira
paljenjem kontrolne lampice w 3 86 i
odgovarajućom porukom koja se pojavljuje na informacionom centru
za vozača.
Ako se upali w, zaustaviti vozilo što
pre i napumpati pneumatike prema
preporuci 3 209.
Nakon pumpanja, možda će biti
potrebna vožnja kako bi se na
informacionom centru za vozača
ažurirale vrednosti pritiska u
pneumaticima. Tokom ovog vremena
može da se upali w.
Ako se w upali na niskim
temperaturama i ugasi nakon kraće vožnje, to može biti pokazatelj
snižavanja pritiska. Proveriti pritisak pneumatika.
Ako je potrebno smanjivanje ili
povećavanje pritiska pneumatika,
isključiti kontakt.
Namontirati samo točkove sa
senzorima pritiska; u suprotnom,
pritisak pneumatika se ne prikazuje,
w trepti nekoliko sekundi, a zatim
neprekidno svetli zajedno sa
kontrolnom lampicom A 3 84 i
odgovarajuća poruka se pojavljuje na
informacionom centru za vozača.
Rezervni točak ili privremeni rezervni
točak nisu opremljeni senzorima za
pritisak. TPMS ne funkcioniše za
takve točkove. Za ostala tri točka
TPMS i dalje funkcioniše.Kontrolna lampica w i odgovarajuća
poruka se pojavljuju tokom svakog
ciklusa paljenja dok se pneumatici ne napumpaju do odgovarajućeg pritiska
u pneumaticima.
Informacioni centar za vozača 3 89.
Poruke vozila 3 89.
Izbušeni pneumatik
Izbušeni pneumatik ili veoma
ispumpani pneumatik signalizira se
kontrolnom lampicom w zajedno sa
C 3 85 i odgovarajućom porukom
koja se pojavljuje na informacionom
centru za vozača. Zaustaviti vozilo i
isključiti motor.
Pritisak pneumatika 3 209, Komplet
za popravku pneumatika 3 170,
Rezervni točak 3 175, Zamena
točkova 3 173.
Temperaturna zavisnost
Pritisak u pneumaticima zavisi od
temperature u pneumaticima. Tokom
vožnje temperatura i pritisak u
pneumaticima rastu.
Page 170 of 223

168Nega vozila

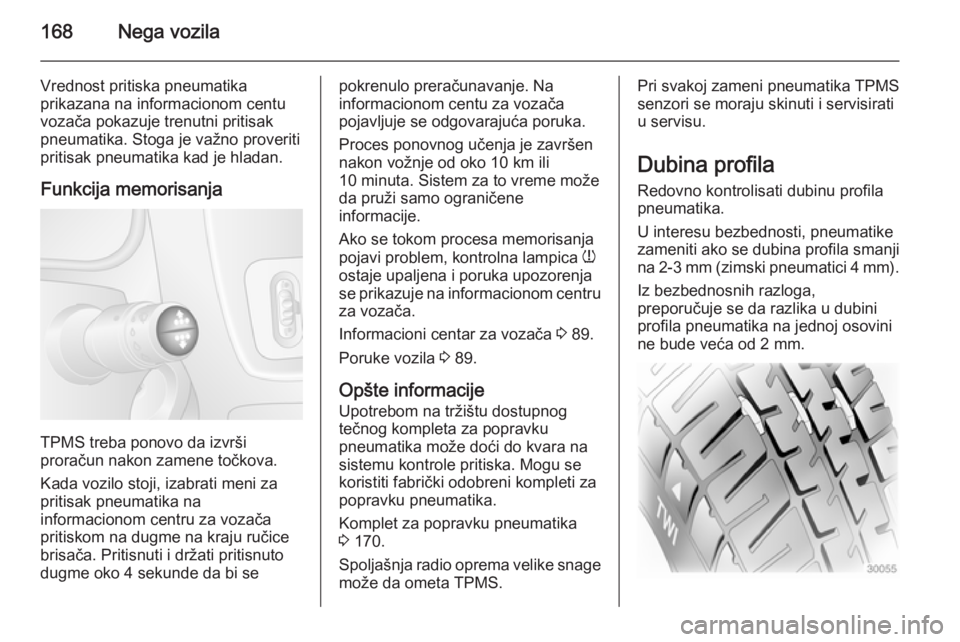

Vrednost pritiska pneumatika
prikazana na informacionom centu
vozača pokazuje trenutni pritisak
pneumatika. Stoga je važno proveriti
pritisak pneumatika kad je hladan.
Funkcija memorisanja
TPMS treba ponovo da izvrši
proračun nakon zamene točkova.
Kada vozilo stoji, izabrati meni za
pritisak pneumatika na
informacionom centru za vozača
pritiskom na dugme na kraju ručice
brisača. Pritisnuti i držati pritisnuto
dugme oko 4 sekunde da bi se
pokrenulo preračunavanje. Na
informacionom centu za vozača
pojavljuje se odgovarajuća poruka.
Proces ponovnog učenja je završen
nakon vožnje od oko 10 km ili 10 minuta. Sistem za to vreme može
da pruži samo ograničene
informacije.
Ako se tokom procesa memorisanja pojavi problem, kontrolna lampica w
ostaje upaljena i poruka upozorenja
se prikazuje na informacionom centru
za vozača.
Informacioni centar za vozača 3 89.
Poruke vozila 3 89.
Opšte informacije Upotrebom na tržištu dostupnog
tečnog kompleta za popravku
pneumatika može doći do kvara na
sistemu kontrole pritiska. Mogu se
koristiti fabrički odobreni kompleti za
popravku pneumatika.
Komplet za popravku pneumatika
3 170.
Spoljašnja radio oprema velike snage
može da ometa TPMS.Pri svakoj zameni pneumatika TPMS senzori se moraju skinuti i servisirati
u servisu.
Dubina profila Redovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga, preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
