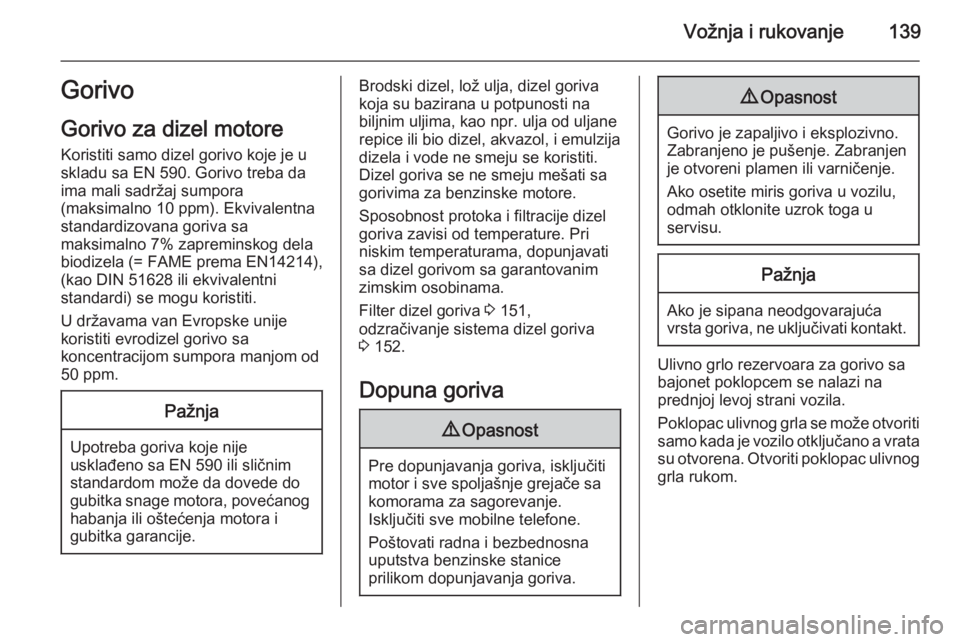

Vožnja i rukovanje139Gorivo
Gorivo za dizel motore Koristiti samo dizel gorivo koje je u
skladu sa EN 590. Gorivo treba da
ima mali sadržaj sumpora
(maksimalno 10 ppm). Ekvivalentna
standardizovana goriva sa
maksimalno 7% zapreminskog dela
biodizela (= FAME prema EN14214),
(kao DIN 51628 ili ekvivalentni
standardi) se mogu koristiti.
U državama van Evropske unije
koristiti evrodizel gorivo sa
koncentracijom sumpora manjom od
50 ppm.Pažnja
Upotreba goriva koje nije
usklađeno sa EN 590 ili sličnim
standardom može da dovede do
gubitka snage motora, povećanog habanja ili oštećenja motora i
gubitka garancije.
Brodski dizel, lož ulja, dizel goriva
koja su bazirana u potpunosti na
biljnim uljima, kao npr. ulja od uljane
repice ili bio dizel, akvazol, i emulzija
dizela i vode ne smeju se koristiti. Dizel goriva se ne smeju mešati sa
gorivima za benzinske motore.
Sposobnost protoka i filtracije dizel
goriva zavisi od temperature. Pri
niskim temperaturama, dopunjavati
sa dizel gorivom sa garantovanim
zimskim osobinama.
Filter dizel goriva 3 151,
odzračivanje sistema dizel goriva 3 152.
Dopuna goriva9 Opasnost
Pre dopunjavanja goriva, isključiti
motor i sve spoljašnje grejače sa
komorama za sagorevanje.
Isključiti sve mobilne telefone.
Poštovati radna i bezbednosna
uputstva benzinske stanice
prilikom dopunjavanja goriva.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Zabranjeno je pušenje. Zabranjen
je otvoreni plamen ili varničenje.
Ako osetite miris goriva u vozilu,
odmah otklonite uzrok toga u
servisu.
Pažnja
Ako je sipana neodgovarajuća vrsta goriva, ne uključivati kontakt.
Ulivno grlo rezervoara za gorivo sa
bajonet poklopcem se nalazi na
prednjoj levoj strani vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano a vrata
su otvorena. Otvoriti poklopac ulivnog grla rukom.

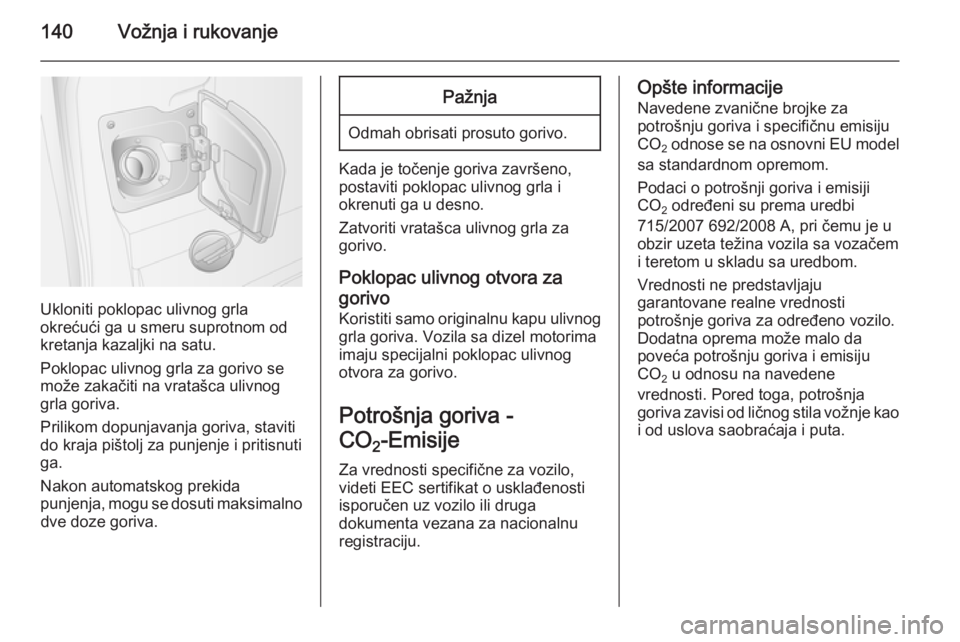

Page 142 of 223

140Vožnja i rukovanje
Ukloniti poklopac ulivnog grla
okrećući ga u smeru suprotnom od
kretanja kazaljki na satu.
Poklopac ulivnog grla za gorivo se
može zakačiti na vratašca ulivnog grla goriva.
Prilikom dopunjavanja goriva, staviti do kraja pištolj za punjenje i pritisnuti
ga.
Nakon automatskog prekida
punjenja, mogu se dosuti maksimalno dve doze goriva.
Pažnja
Odmah obrisati prosuto gorivo.
Kada je točenje goriva završeno,
postaviti poklopac ulivnog grla i
okrenuti ga u desno.
Zatvoriti vratašca ulivnog grla za
gorivo.
Poklopac ulivnog otvora za
gorivo
Koristiti samo originalnu kapu ulivnog grla goriva. Vozila sa dizel motorima
imaju specijalni poklopac ulivnog
otvora za gorivo.
Potrošnja goriva -
CO 2-Emisije
Za vrednosti specifične za vozilo, videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Opšte informacije
Navedene zvanične brojke za
potrošnju goriva i specifičnu emisiju
CO 2 odnose se na osnovni EU model
sa standardnom opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određeni su prema uredbi
715/2007 692/2008 A, pri čemu je u
obzir uzeta težina vozila sa vozačem
i teretom u skladu sa uredbom.
Vrednosti ne predstavljaju
garantovane realne vrednosti
potrošnje goriva za određeno vozilo.
Dodatna oprema može malo da
poveća potrošnju goriva i emisiju
CO 2 u odnosu na navedene
vrednosti. Pored toga, potrošnja
goriva zavisi od ličnog stila vožnje kao i od uslova saobraćaja i puta.

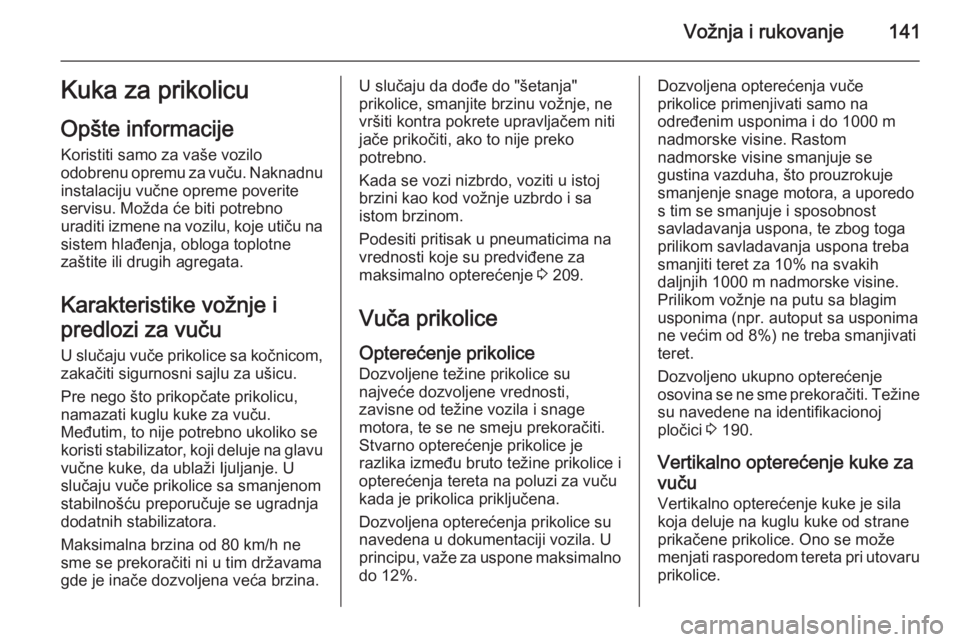

Page 143 of 223

Vožnja i rukovanje141Kuka za prikolicu
Opšte informacije
Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Naknadnu instalaciju vučne opreme poverite
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na
sistem hlađenja, obloga toplotne
zaštite ili drugih agregata.
Karakteristike vožnje i
predlozi za vuču
U slučaju vuče prikolice sa kočnicom, zakačiti sigurnosni sajlu za ušicu.
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu
vučne kuke, da ublaži Ijuljanje. U
slučaju vuče prikolice sa smanjenom
stabilnošću preporučuje se ugradnja
dodatnih stabilizatora.
Maksimalna brzina od 80 km/h ne
sme se prekoračiti ni u tim državama
gde je inače dozvoljena veća brzina.U slučaju da dođe do "šetanja"
prikolice, smanjite brzinu vožnje, ne
vršiti kontra pokrete upravljačem niti
jače prikočiti, ako to nije preko
potrebno.
Kada se vozi nizbrdo, voziti u istoj brzini kao kod vožnje uzbrdo i sa
istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 209.
Vuča prikolice
Opterećenje prikolice Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i opterećenja tereta na poluzi za vučukada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U
principu, važe za uspone maksimalno
do 12%.Dozvoljena opterećenja vuče
prikolice primenjivati samo na
određenim usponima i do 1000 m
nadmorske visine. Rastom
nadmorske visine smanjuje se
gustina vazduha, što prouzrokuje
smanjenje snage motora, a uporedo
s tim se smanjuje i sposobnost
savladavanja uspona, te zbog toga
prilikom savladavanja uspona treba
smanjiti teret za 10% na svakih
daljnjih 1000 m nadmorske visine.
Prilikom vožnje na putu sa blagim
usponima (npr. autoput sa usponima
ne većim od 8%) ne treba smanjivati
teret.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine su navedene na identifikacionoj
pločici 3 190.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila
koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice.

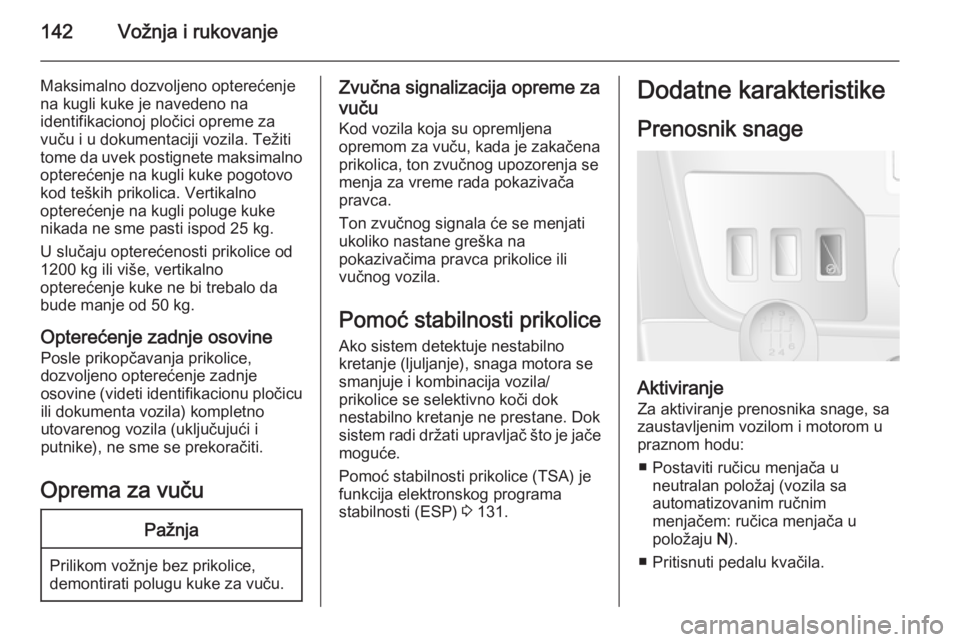

Page 144 of 223

142Vožnja i rukovanje
Maksimalno dozvoljeno opterećenje
na kugli kuke je navedeno na
identifikacionoj pločici opreme za
vuču i u dokumentaciji vozila. Težiti
tome da uvek postignete maksimalno opterećenje na kugli kuke pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.
U slučaju opterećenosti prikolice od
1200 kg ili više, vertikalno
opterećenje kuke ne bi trebalo da
bude manje od 50 kg.
Opterećenje zadnje osovine Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila (uključujući i
putnike), ne sme se prekoračiti.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Zvučna signalizacija opreme za
vuču
Kod vozila koja su opremljena
opremom za vuču, kada je zakačena
prikolica, ton zvučnog upozorenja se
menja za vreme rada pokazivača pravca.
Ton zvučnog signala će se menjati
ukoliko nastane greška na
pokazivačima pravca prikolice ili
vučnog vozila.
Pomoć stabilnosti prikolice Ako sistem detektuje nestabilno
kretanje (ljuljanje), snaga motora se
smanjuje i kombinacija vozila/
prikolice se selektivno koči dok
nestabilno kretanje ne prestane. Dok
sistem radi držati upravljač što je jače moguće.
Pomoć stabilnosti prikolice (TSA) je
funkcija elektronskog programa
stabilnosti (ESP) 3 131.Dodatne karakteristike
Prenosnik snage
Aktiviranje
Za aktiviranje prenosnika snage, sa
zaustavljenim vozilom i motorom u praznom hodu:
■ Postaviti ručicu menjača u neutralan položaj (vozila sa
automatizovanim ručnim
menjačem: ručica menjača u
položaju N).
■ Pritisnuti pedalu kvačila.

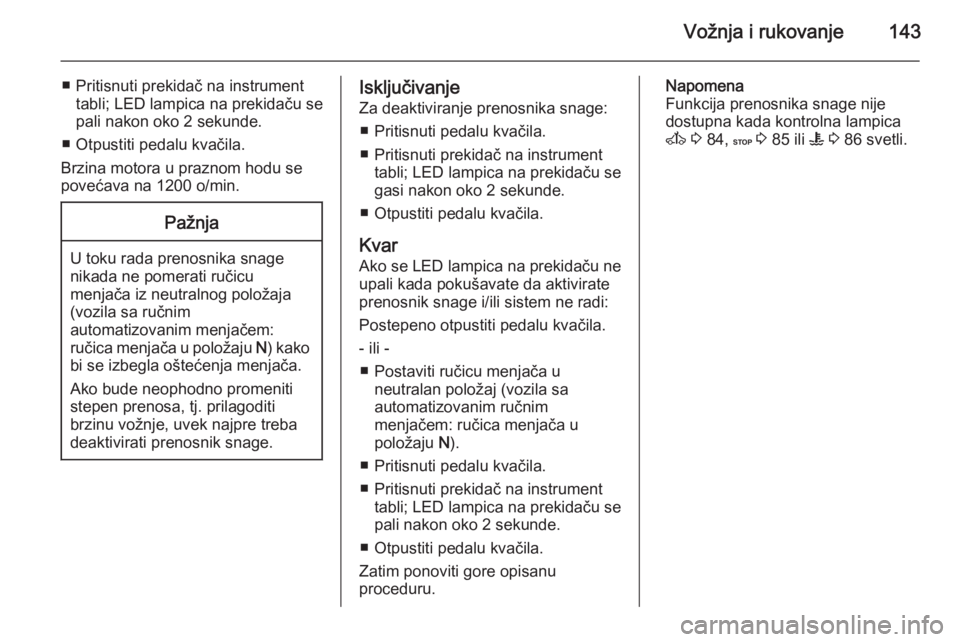

Page 145 of 223

Vožnja i rukovanje143
■ Pritisnuti prekidač na instrumenttabli; LED lampica na prekidaču se
pali nakon oko 2 sekunde.
■ Otpustiti pedalu kvačila.
Brzina motora u praznom hodu se
povećava na 1200 o/min.Pažnja
U toku rada prenosnika snage
nikada ne pomerati ručicu
menjača iz neutralnog položaja
(vozila sa ručnim
automatizovanim menjačem:
ručica menjača u položaju N) kako
bi se izbegla oštećenja menjača.
Ako bude neophodno promeniti
stepen prenosa, tj. prilagoditi
brzinu vožnje, uvek najpre treba
deaktivirati prenosnik snage.
Isključivanje
Za deaktiviranje prenosnika snage:
■ Pritisnuti pedalu kvačila.
■ Pritisnuti prekidač na instrument tabli; LED lampica na prekidaču se
gasi nakon oko 2 sekunde.
■ Otpustiti pedalu kvačila.
Kvar
Ako se LED lampica na prekidaču ne
upali kada pokušavate da aktivirate
prenosnik snage i/ili sistem ne radi:
Postepeno otpustiti pedalu kvačila.
- ili - ■ Postaviti ručicu menjača u neutralan položaj (vozila sa
automatizovanim ručnim
menjačem: ručica menjača u
položaju N).
■ Pritisnuti pedalu kvačila.
■ Pritisnuti prekidač na instrument tabli; LED lampica na prekidaču se
pali nakon oko 2 sekunde.
■ Otpustiti pedalu kvačila.
Zatim ponoviti gore opisanu
proceduru.Napomena
Funkcija prenosnika snage nije
dostupna kada kontrolna lampica
A 3 84, C 3 85 ili W 3 86 svetli.

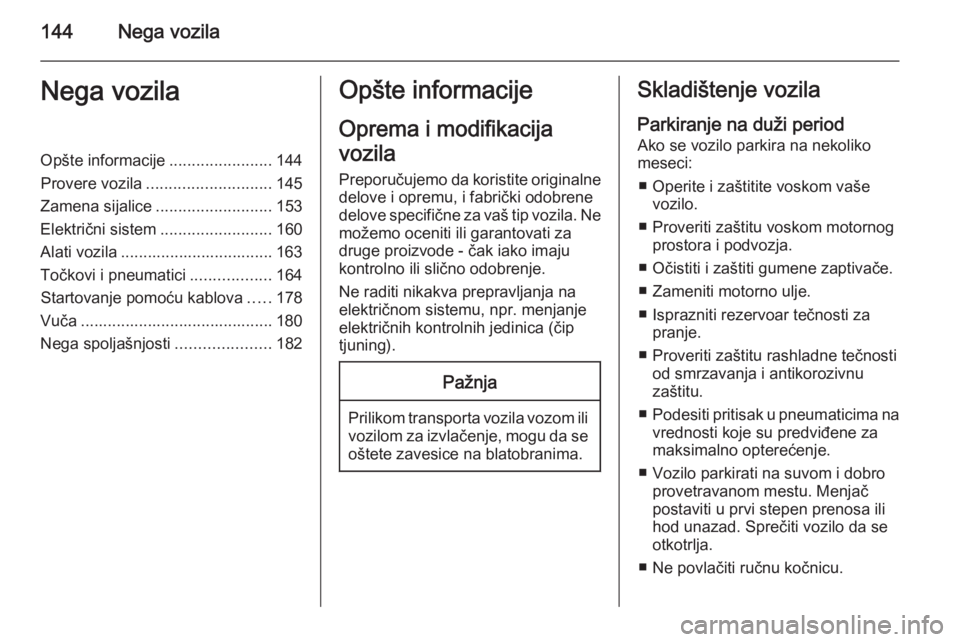

Page 146 of 223

144Nega vozilaNega vozilaOpšte informacije.......................144
Provere vozila ............................ 145
Zamena sijalice .......................... 153
Električni sistem .........................160
Alati vozila .................................. 163
Točkovi i pneumatici ..................164
Startovanje pomoću kablova .....178
Vuča ........................................... 180
Nega spoljašnjosti .....................182Opšte informacije
Oprema i modifikacija
vozila Preporučujemo da koristite originalne
delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila. Ne možemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Ne raditi nikakva prepravljanja na
električnom sistemu, npr. menjanje električnih kontrolnih jedinica (čip
tjuning).Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period Ako se vozilo parkira na nekoliko
meseci:
■ Operite i zaštitite voskom vaše vozilo.
■ Proveriti zaštitu voskom motornog prostora i podvozja.
■ Očistiti i zaštiti gumene zaptivače.
■ Zameniti motorno ulje.
■ Isprazniti rezervoar tečnosti za pranje.
■ Proveriti zaštitu rashladne tečnosti od smrzavanja i antikorozivnu
zaštitu.
■ Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje.
■ Vozilo parkirati na suvom i dobro provetravanom mestu. Menjač
postaviti u prvi stepen prenosa ili
hod unazad. Sprečiti vozilo da se
otkotrlja.
■ Ne povlačiti ručnu kočnicu.
Page 147 of 223

Nega vozila145
■ Otvoriti poklopac motornogprostora, zatvoriti sva vrata i
zaključati vozilo.
■ Otkopčati negativnu klemu sa akumulatora vozila. Biti na oprezu
da nikakvi sistemi nisu u funkciji,
npr. alarmni sistem zaštite od
krađe.
Ponovno stavljanje u rad
Kada se vozilo vraća u saobraćaj:
■ Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
■ Proveriti pritisak pneumatika.
■ Napuniti rezervoar tečnosti za pranje.
■ Proveriti nivo motornog ulja.
■ Proveriti nivo rashladne tečnosti. ■ Postaviti registarsku tablicu ako je potrebno.Rukovanje vozilom na
kraju radnog veka
Informacije o centrima za rukovanje
vozilima na kraju radnog veka i
recikliranju vozila na kraju radnog veka su dostupne na našoj internet
strani, tamo gde je to propisano
zakonom. Poveriti ovaj posao samo
ovlašćenom centru za reciklažu.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja stvara vrlo visoki
napon. Ne dodirivati.
Da bi bili uočljiviji, poklopac za sipanje ulja za motor, poklopac na
ekspanzionom sudu za hlađenje,
poklopac na posudi tečnosti za
pranje, kao i šipka za merenje nivoa
ulja u motoru su obojeni u žuto.
Page 148 of 223

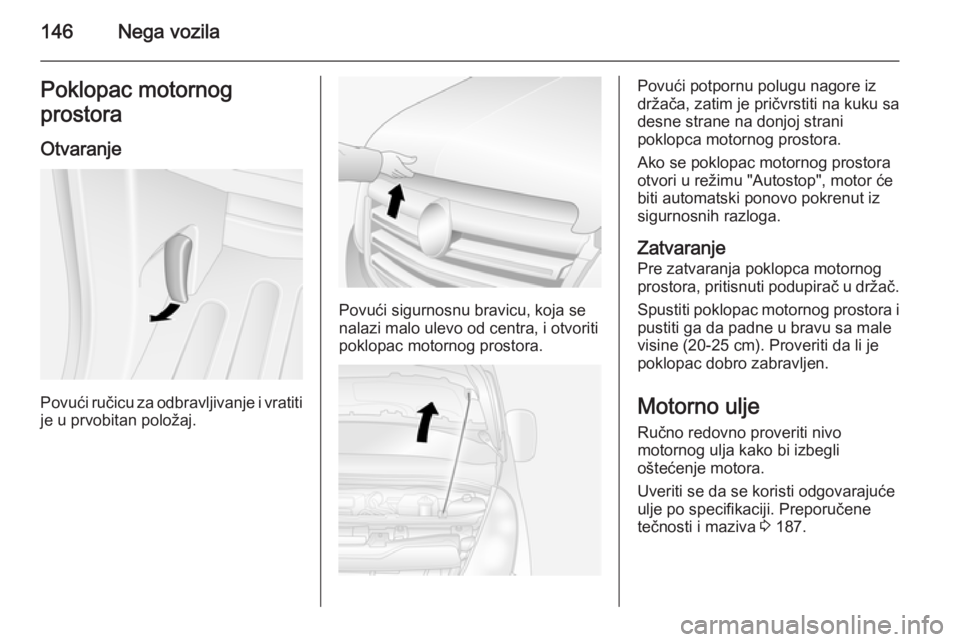

146Nega vozilaPoklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.
Povući sigurnosnu bravicu, koja se
nalazi malo ulevo od centra, i otvoriti poklopac motornog prostora.
Povući potpornu polugu nagore iz
držača, zatim je pričvrstiti na kuku sa
desne strane na donjoj strani
poklopca motornog prostora.
Ako se poklopac motornog prostora otvori u režimu "Autostop", motor će
biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Zatvaranje Pre zatvaranja poklopca motornogprostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora ipustiti ga da padne u bravu sa male
visine (20-25 cm). Proveriti da li je
poklopac dobro zabravljen.
Motorno ulje
Ručno redovno proveriti nivo
motornog ulja kako bi izbegli
oštećenje motora.
Uveriti se da se koristi odgovarajuće
ulje po specifikaciji. Preporučene
tečnosti i maziva 3 187.
Page 149 of 223

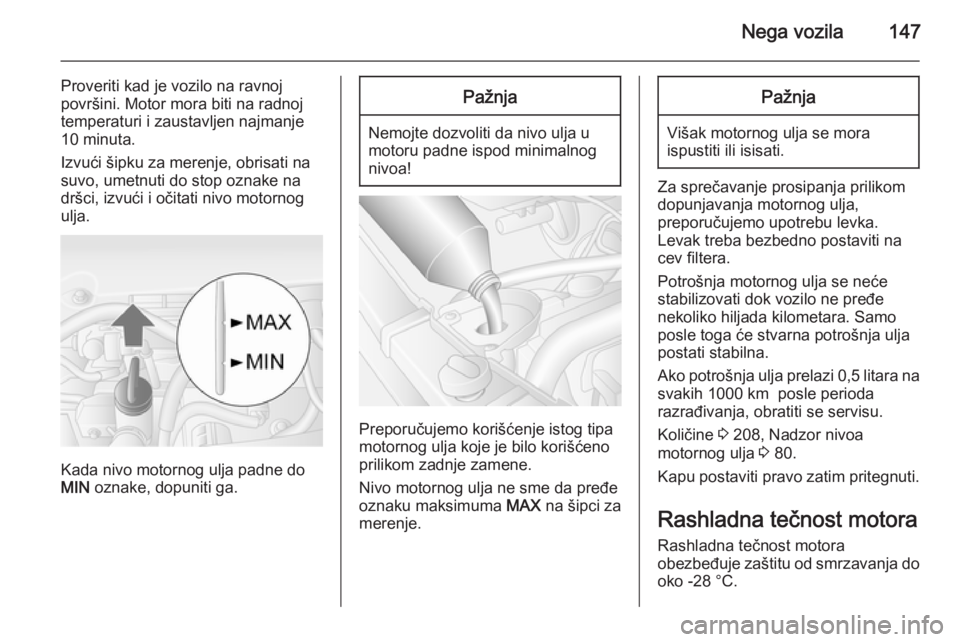

Nega vozila147
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj temperaturi i zaustavljen najmanje
10 minuta.
Izvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.
Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
Pažnja
Nemojte dozvoliti da nivo ulja u
motoru padne ispod minimalnog
nivoa!
Preporučujemo korišćenje istog tipa
motornog ulja koje je bilo korišćeno
prilikom zadnje zamene.
Nivo motornog ulja ne sme da pređe
oznaku maksimuma MAX na šipci za
merenje.
Pažnja
Višak motornog ulja se mora
ispustiti ili isisati.
Za sprečavanje prosipanja prilikom
dopunjavanja motornog ulja,
preporučujemo upotrebu levka.
Levak treba bezbedno postaviti na
cev filtera.
Potrošnja motornog ulja se neće
stabilizovati dok vozilo ne pređe
nekoliko hiljada kilometara. Samo
posle toga će stvarna potrošnja ulja postati stabilna.
Ako potrošnja ulja prelazi 0,5 litara na
svakih 1000 km posle perioda
razrađivanja, obratiti se servisu.
Količine 3 208, Nadzor nivoa
motornog ulja 3 80.
Kapu postaviti pravo zatim pritegnuti.
Rashladna tečnost motoraRashladna tečnost motora
obezbeđuje zaštitu od smrzavanja do
oko -28 °C.
Page 150 of 223

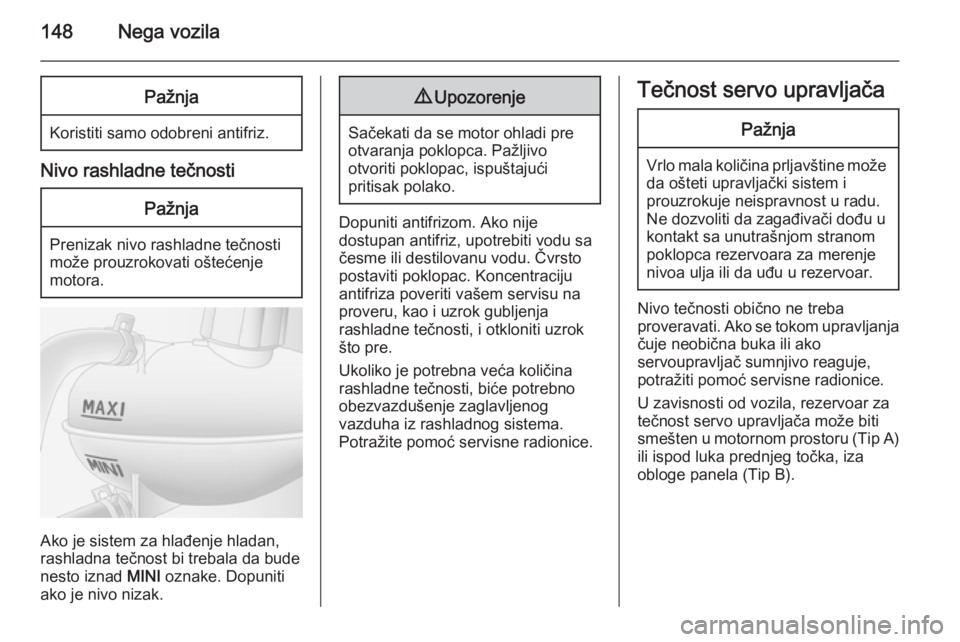

148Nega vozilaPažnja
Koristiti samo odobreni antifriz.
Nivo rashladne tečnosti
Pažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.
Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
nesto iznad MINI oznake. Dopuniti
ako je nivo nizak.
9 Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Dopuniti antifrizom. Ako nije
dostupan antifriz, upotrebiti vodu sa
česme ili destilovanu vodu. Čvrsto postaviti poklopac. Koncentraciju
antifriza poveriti vašem servisu na
proveru, kao i uzrok gubljenja
rashladne tečnosti, i otkloniti uzrok
što pre.
Ukoliko je potrebna veća količina
rashladne tečnosti, biće potrebno obezvazdušenje zaglavljenog
vazduha iz rashladnog sistema.
Potražite pomoć servisne radionice.
Tečnost servo upravljačaPažnja
Vrlo mala količina prljavštine može da ošteti upravljački sistem i
prouzrokuje neispravnost u radu.
Ne dozvoliti da zagađivači dođu u
kontakt sa unutrašnjom stranom
poklopca rezervoara za merenje
nivoa ulja ili da uđu u rezervoar.
Nivo tečnosti obično ne treba
proveravati. Ako se tokom upravljanja čuje neobična buka ili ako
servoupravljač sumnjivo reaguje,
potražiti pomoć servisne radionice.
U zavisnosti od vozila, rezervoar za
tečnost servo upravljača može biti
smešten u motornom prostoru (Tip A )
ili ispod luka prednjeg točka, iza
obloge panela (Tip B).
