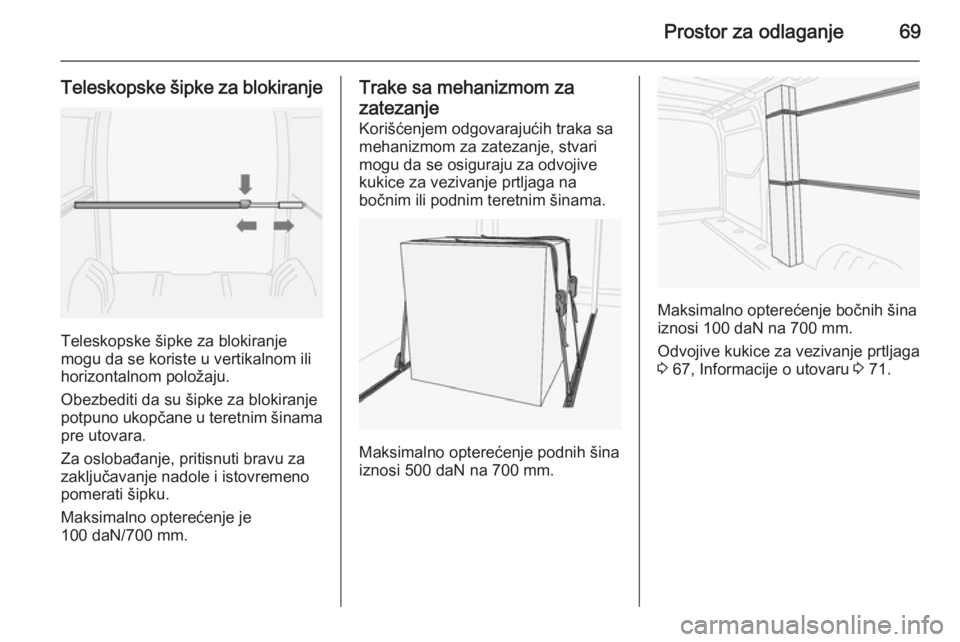

Prostor za odlaganje69
Teleskopske šipke za blokiranje
Teleskopske šipke za blokiranje
mogu da se koriste u vertikalnom ili
horizontalnom položaju.
Obezbediti da su šipke za blokiranje potpuno ukopčane u teretnim šinama
pre utovara.
Za oslobađanje, pritisnuti bravu za zaključavanje nadole i istovremeno
pomerati šipku.
Maksimalno opterećenje je
100 daN/700 mm.
Trake sa mehanizmom za
zatezanje
Korišćenjem odgovarajućih traka sa
mehanizmom za zatezanje, stvari
mogu da se osiguraju za odvojive
kukice za vezivanje prtljaga na
bočnim ili podnim teretnim šinama.
Maksimalno opterećenje podnih šina
iznosi 500 daN na 700 mm.
Maksimalno opterećenje bočnih šina
iznosi 100 daN na 700 mm.
Odvojive kukice za vezivanje prtljaga
3 67, Informacije o utovaru 3 71.

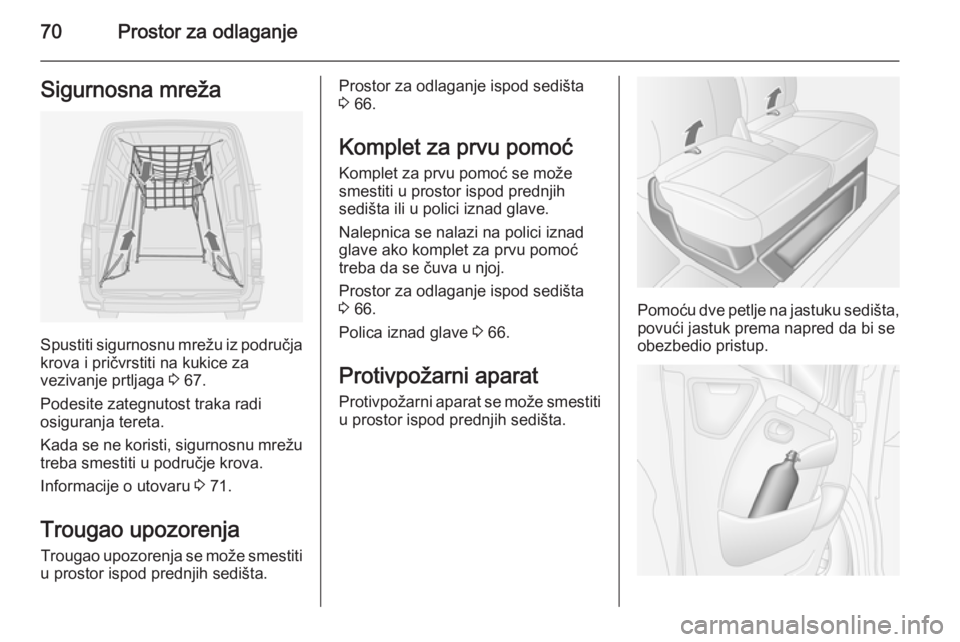

70Prostor za odlaganjeSigurnosna mreža
Spustiti sigurnosnu mrežu iz područja
krova i pričvrstiti na kukice za
vezivanje prtljaga 3 67.
Podesite zategnutost traka radi osiguranja tereta.
Kada se ne koristi, sigurnosnu mrežu treba smestiti u područje krova.
Informacije o utovaru 3 71.
Trougao upozorenja Trougao upozorenja se može smestiti
u prostor ispod prednjih sedišta.
Prostor za odlaganje ispod sedišta
3 66.
Komplet za prvu pomoć
Komplet za prvu pomoć se može
smestiti u prostor ispod prednjih
sedišta ili u polici iznad glave.
Nalepnica se nalazi na polici iznad
glave ako komplet za prvu pomoć
treba da se čuva u njoj.
Prostor za odlaganje ispod sedišta
3 66.
Polica iznad glave 3 66.
Protivpožarni aparat Protivpožarni aparat se može smestiti
u prostor ispod prednjih sedišta.
Pomoću dve petlje na jastuku sedišta, povući jastuk prema napred da bi se
obezbedio pristup.

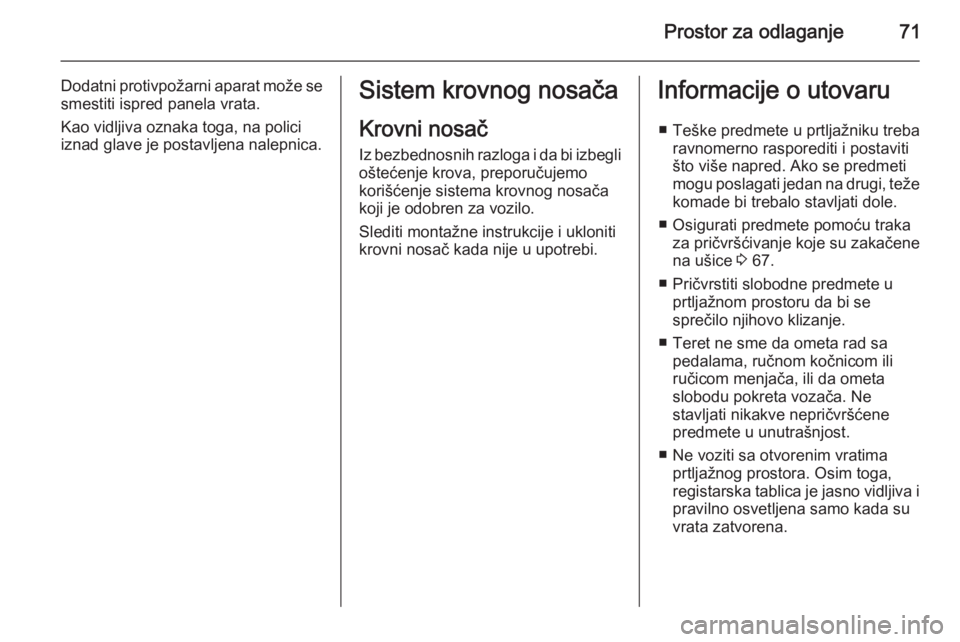

Prostor za odlaganje71
Dodatni protivpožarni aparat može se
smestiti ispred panela vrata.
Kao vidljiva oznaka toga, na polici
iznad glave je postavljena nalepnica.Sistem krovnog nosača
Krovni nosač Iz bezbednosnih razloga i da bi izbeglioštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.Informacije o utovaru
■ Teške predmete u prtljažniku treba ravnomerno rasporediti i postaviti
što više napred. Ako se predmeti
mogu poslagati jedan na drugi, teže komade bi trebalo stavljati dole.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene
na ušice 3 67.
■ Pričvrstiti slobodne predmete u prtljažnom prostoru da bi se
sprečilo njihovo klizanje.
■ Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
■ Ne voziti sa otvorenim vratima prtljažnog prostora. Osim toga,
registarska tablica je jasno vidljiva i
pravilno osvetljena samo kada su
vrata zatvorena.

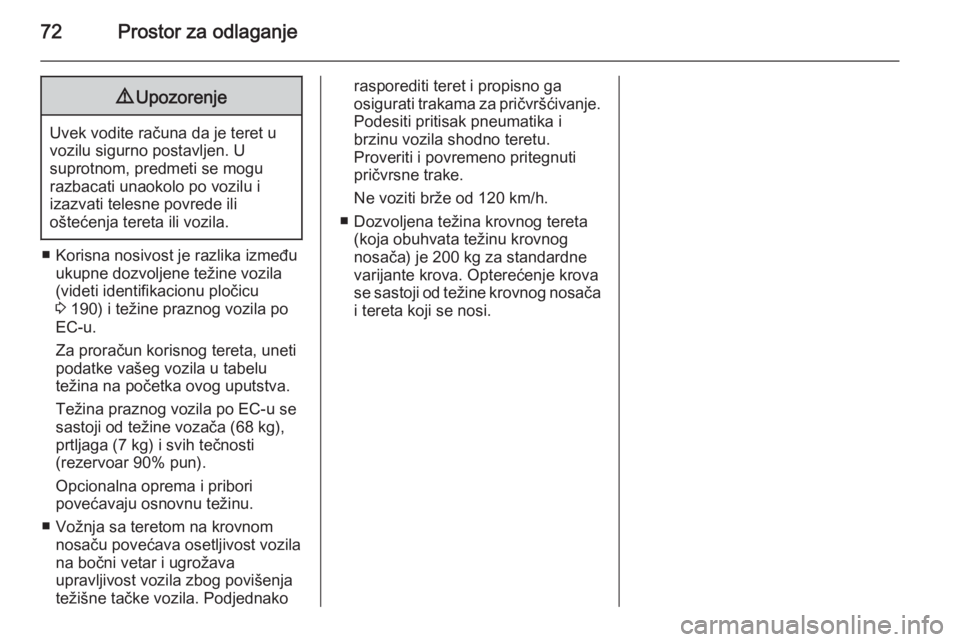

72Prostor za odlaganje9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu i
izazvati telesne povrede ili
oštećenja tereta ili vozila.
■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu pločicu
3 190) i težine praznog vozila po
EC-u.
Za proračun korisnog tereta, uneti
podatke vašeg vozila u tabelu
težina na početka ovog uputstva.
Težina praznog vozila po EC‑u se
sastoji od težine vozača (68 kg),
prtljaga (7 kg) i svih tečnosti
(rezervoar 90% pun).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
■ Vožnja sa teretom na krovnom nosaču povećava osetljivost vozila
na bočni vetar i ugrožava
upravljivost vozila zbog povišenja
težišne tačke vozila. Podjednako
rasporediti teret i propisno ga
osigurati trakama za pričvršćivanje. Podesiti pritisak pneumatika i
brzinu vozila shodno teretu.
Proveriti i povremeno pritegnuti
pričvrsne trake.
Ne voziti brže od 120 km/h.
■ Dozvoljena težina krovnog tereta (koja obuhvata težinu krovnog
nosača) je 200 kg za standardne varijante krova. Opterećenje krova
se sastoji od težine krovnog nosača
i tereta koji se nosi.

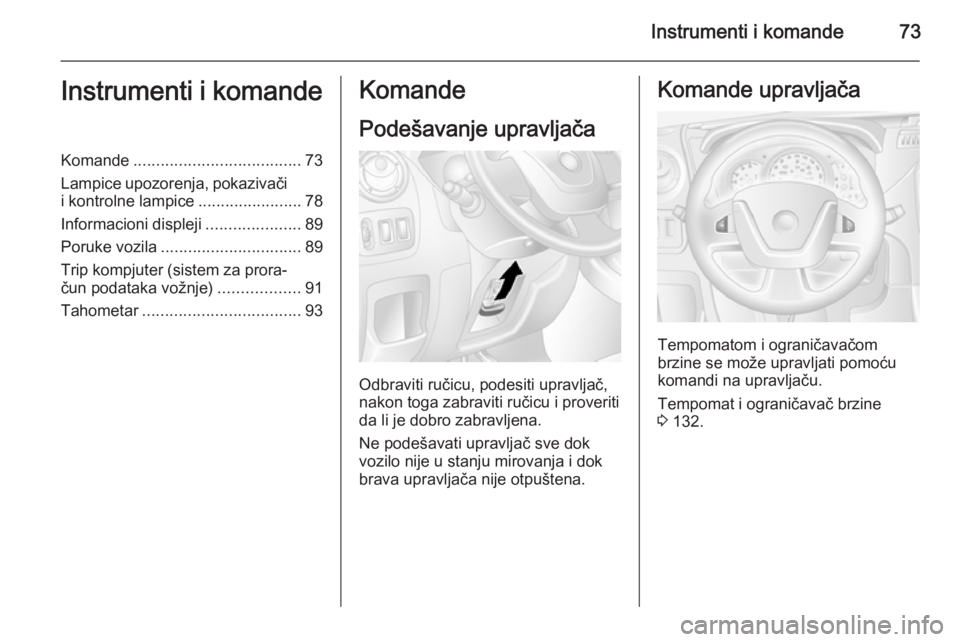

Instrumenti i komande73Instrumenti i komandeKomande..................................... 73
Lampice upozorenja, pokazivači
i kontrolne lampice .......................78
Informacioni displeji .....................89
Poruke vozila ............................... 89
Trip kompjuter (sistem za prora‐
čun podataka vožnje) ..................91
Tahometar ................................... 93Komande
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Tempomatom i ograničavačom
brzine se može upravljati pomoću
komandi na upravljaču.
Tempomat i ograničavač brzine
3 132.

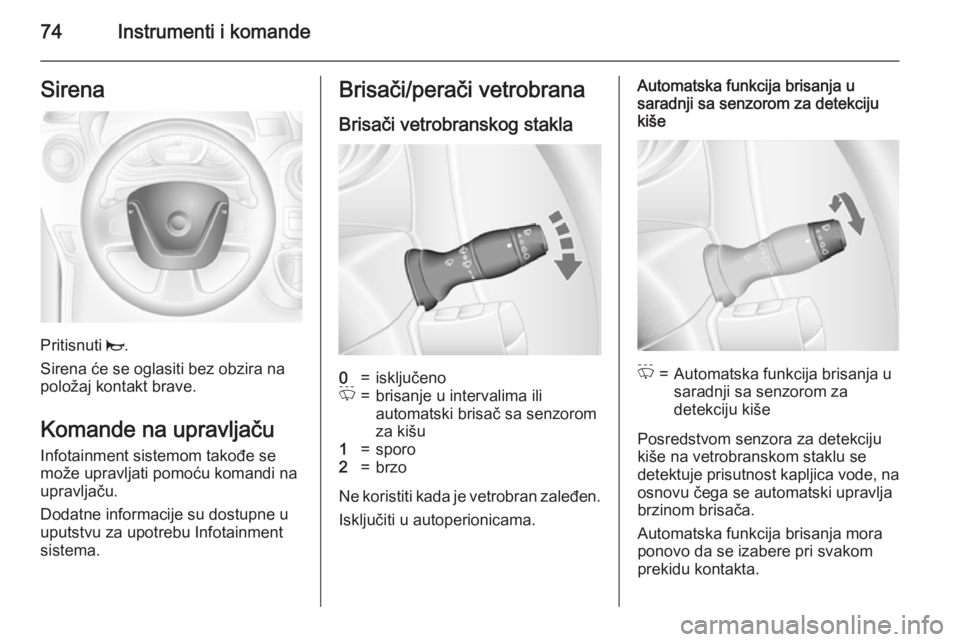

74Instrumenti i komandeSirena
Pritisnuti j.
Sirena će se oglasiti bez obzira na
položaj kontakt brave.
Komande na upravljaču
Infotainment sistemom takođe se
može upravljati pomoću komandi na
upravljaču.
Dodatne informacije su dostupne u
uputstvu za upotrebu Infotainment
sistema.
Brisači/perači vetrobrana
Brisači vetrobranskog stakla0=isključenoP=brisanje u intervalima ili
automatski brisač sa senzorom
za kišu1=sporo2=brzo
Ne koristiti kada je vetrobran zaleđen.
Isključiti u autoperionicama.
Automatska funkcija brisanja u
saradnji sa senzorom za detekciju
kišeP=Automatska funkcija brisanja u
saradnji sa senzorom za
detekciju kiše
Posredstvom senzora za detekciju
kiše na vetrobranskom staklu se
detektuje prisutnost kapljica vode, na
osnovu čega se automatski upravlja
brzinom brisača.
Automatska funkcija brisanja mora
ponovo da se izabere pri svakom
prekidu kontakta.

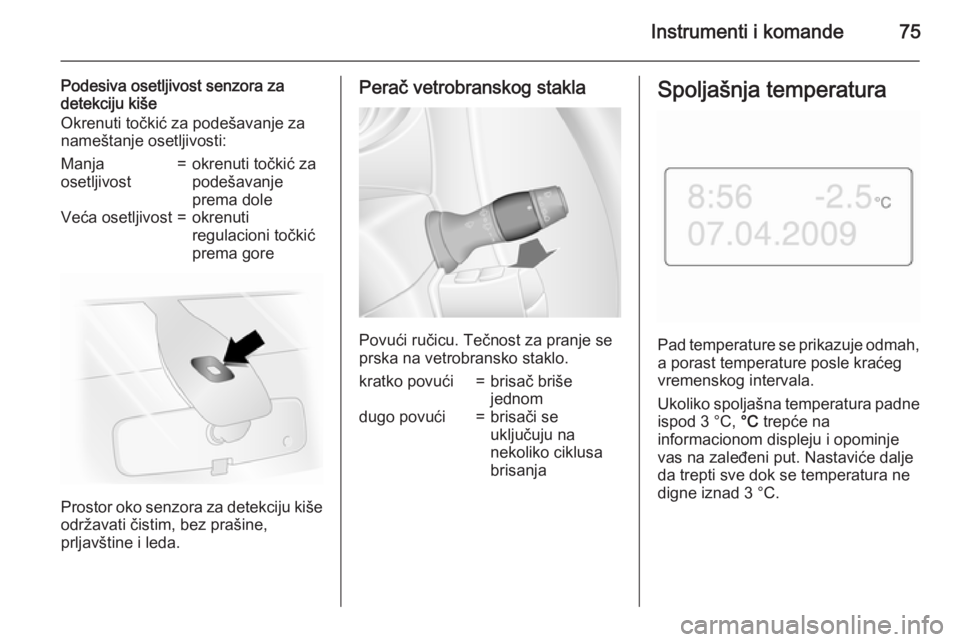

Instrumenti i komande75
Podesiva osetljivost senzora za
detekciju kiše
Okrenuti točkić za podešavanje za nameštanje osetljivosti:Manja
osetljivost=okrenuti točkić za
podešavanje
prema doleVeća osetljivost=okrenuti
regulacioni točkić prema gore
Prostor oko senzora za detekciju kiše održavati čistim, bez prašine,
prljavštine i leda.
Perač vetrobranskog stakla
Povući ručicu. Tečnost za pranje se
prska na vetrobransko staklo.
kratko povući=brisač briše
jednomdugo povući=brisači se
uključuju na
nekoliko ciklusa
brisanjaSpoljašnja temperatura
Pad temperature se prikazuje odmah, a porast temperature posle kraćeg
vremenskog intervala.
Ukoliko spoljašna temperatura padne ispod 3 °C, °C trepće na
informacionom displeju i opominje
vas na zaleđeni put. Nastaviće dalje
da trepti sve dok se temperatura ne
digne iznad 3 °C.

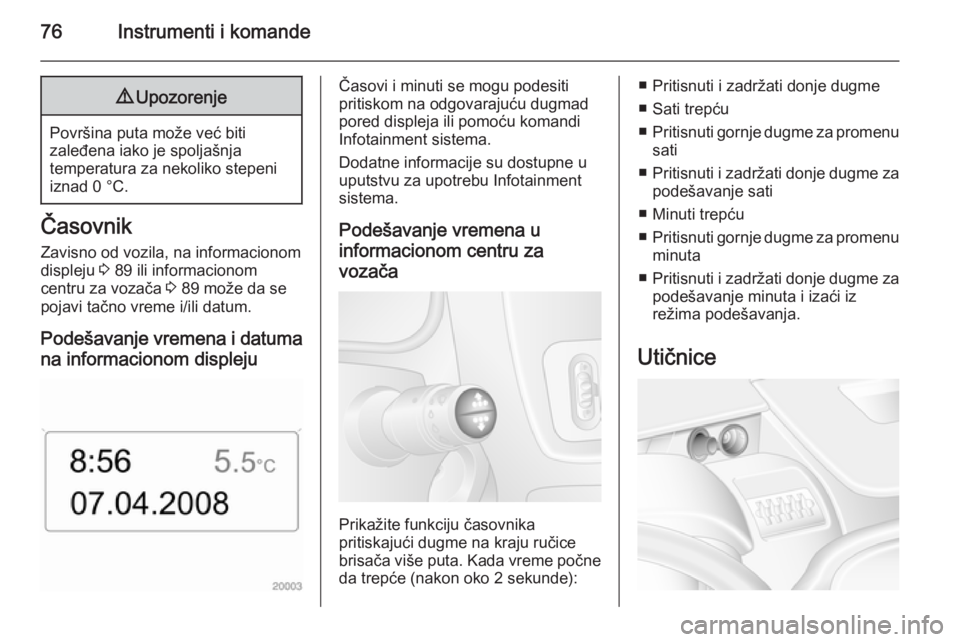

76Instrumenti i komande9Upozorenje
Površina puta može već biti
zaleđena iako je spoljašnja
temperatura za nekoliko stepeni
iznad 0 °C.
Časovnik
Zavisno od vozila, na informacionom
displeju 3 89 ili informacionom
centru za vozača 3 89 može da se
pojavi tačno vreme i/ili datum.
Podešavanje vremena i datuma na informacionom displeju
Časovi i minuti se mogu podesiti
pritiskom na odgovarajuću dugmad
pored displeja ili pomoću komandi
Infotainment sistema.
Dodatne informacije su dostupne u
uputstvu za upotrebu Infotainment
sistema.
Podešavanje vremena u
informacionom centru za vozača
Prikažite funkciju časovnika
pritiskajući dugme na kraju ručice
brisača više puta. Kada vreme počne da trepće (nakon oko 2 sekunde):
■ Pritisnuti i zadržati donje dugme
■ Sati trepću
■ Pritisnuti gornje dugme za promenu
sati
■ Pritisnuti i zadržati donje dugme za
podešavanje sati
■ Minuti trepću
■ Pritisnuti gornje dugme za promenu
minuta
■ Pritisnuti i zadržati donje dugme za
podešavanje minuta i izaći iz
režima podešavanja.
Utičnice

Instrumenti i komande77
12 V utičnice za napajanje se nalaze
u panelu instrument table i u zadnjem
delu vozila.
Priključivanje električnih uređaja dok
je motor isključen prazniće
akumulator vozila.
Ne prekoračiti maksimalno
dozvoljenu potrošnju od 120 W.
Isključivanjem kontakta se isključuje
utičnica.
Takođe, utičnica može da se isključi i u slučaju niskog napona
akumulatora.
Električna oprema koja se priključuje mora odgovarati postavljenim
zahtevima DIN VDE 40 839
standarda o elektromagnetskoj
prilagođenosti.Pažnja
Ne priključujte nikakav pribor sa
izvorom struje, kao što su uređaji
za punjenje ili akumulatori.
Ne oštećivati priključak izlaza sa neodgovarajućom utičnicom.
Upaljač za cigarete
Pritisnuti upaljač za cigarete.
Isključuje se automatski kada se
spirala usija. Izvucite upaljač.
PepeljarePažnja
Koristiti samo za pepeo nikako za
zapaljive materije.
Prenosive pepeljare
Posuda pepeljare za prenosivo
korišćenje u vozilu Za korišćenje
otvoriti poklopac.

78Instrumenti i komandeLampice upozorenja,
pokazivači i kontrolne
lampice
Instrument tabla
Kod nekih verzija, prilikom davanja
kontakta, kazaljke instrumenata se na kratko pomeraju u svoj krajnji položaj.
Brzinomer
Pokazuje brzinu vozila.
Ograničavač brzine
Maksimalna brzina može biti
ograničena graničnikom brzine. Kao vidljiva oznaka toga, na instrument
tablu je postavljena nalepnica
upozorenja.
Zvuk upozorenja će se začuti za
10 sekundi ako vozilo na kratko
prekorači podešenu brzinu.
Napomena
Pod nekim okolnostima (npr. jaka
nizbrdica) brzina vozila može da
prekorači podešeno ograničenje.
Graničnik brzine 3 135, graničnik
brzine tempomata 3 132.Pokazivač kilometraže
Prikazuje registrovanu dužinu
pređenog puta u km.
Brojač dnevno pređenog
puta
Brojač dnevno pređenog puta
prikazuje pređenu razdaljinu od
poslednjeg resetovanja.
Pritisnuti jednom dugme na kraju
ručice za brisače vetrobranskog
stakla za prikaz brojača dnevno
pređenog puta.
