Conservação do veículo1699Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
Tracção às rodas traseiras, com
rodado traseiro duplo Quando insuflar o pneu exterior, o
tubo flexível de enchimento deve ser
passado entre ambas as rodas.
Sistema de controlo da
pressão dos pneus
O Sistema de Controlo da Pressão dos Pneus (TPMS) usa tecnologia de
radiofrequência e sensores para
verificar os níveis de pressão dos
pneus.
Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
Os sensores TPMS monitorizam a
pressão do ar nos pneus e
transmitem as leituras da pressão do
ar a um receptor situado no veículo.
Cada pneu, incluindo o
sobresselente, deve ser verificado a
frio, mensalmente, e cheio à pressão recomendada na etiqueta de pressão
do pneu.
Pressão dos pneus no visor É possível mostrar as pressões
actuais dos pneus no Centro de
Informação do Condutor 3 91.
Com o veículo parado, premir
repetidamente o botão na
extremidade da alavanca do limpa-
-pára-brisas até surgir o menu da
pressão dos pneus.

170Conservação do veículo
Condição de pressão baixa dospneus
A condição detectada de pressão
baixa dos pneus é indicada pelo
acendimento da luz de aviso w 3 88
e a apresentação da mensagem
correspondente no Centro de
Informação do Condutor.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 214.
Após o enchimento, a condução
poderá ser necessária para a
actualização dos valores da pressão
dos pneus no Centro de Informação
do Condutor. Durante esse período
de tempo, w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode ser um
indicador de leitura de pressão baixa. Verificar a pressão dos pneus.
Se a pressão dos pneus tiver de ser
reduzida ou aumentada, desligar o
motor.
Montar apenas rodas com sensores
de pressão, caso contrário a pressão
dos pneus não é apresentada e w
pisca durante vários segundos,
ficando em seguida aceso
continuamente, em conjunto com a
luz de aviso A 3 86 e a mensagem
correspondente apresentada no
Centro de Informação do Condutor.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensores de pressão.
O TPMS não está operacional para
estas rodas. Para as outras três
rodas, o TPMS permanece
operacional.A luz de aviso w e a mensagem
correspondente surgem a cada ciclo
de ignição até que os pneus sejam
cheios segundo a pressão correcta
dos mesmos.
Centro de Informação do Condutor
3 91.
Mensagens do veículo 3 92.
Furo A existência de um furo ou de um
pneu com pressão demasiado baixa
é indicada pelo acendimento da luz
de aviso w, juntamente com C 3 87
e a apresentação da mensagem
correspondente no Centro de
Informação do Condutor.
Pressão dos pneus 3 214, Kit de
reparação de pneus 3 174, Roda
sobresselente 3 179, Substituição
de roda 3 177.

Conservação do veículo171
Sujeição à temperaturaA pressão dos pneus depende da
temperatura do pneu. Durante a
condução a temperatura e a pressão
dos pneus aumentam. Assim, é
importante verificar a pressão com os pneus frios.
Função de reaprendizagem
Depois de substituir as rodas, é
necessário efectuar o recálculo do
TPMS.
Com o veículo parado, seleccionar o menu de pressão dos pneus no
Centro de Informação do Condutor
premindo o botão na extremidade da
alavanca do limpa-pára-brisas.
Premir continuamente o botão
durante aproximadamente
3 segundos para inicializar o novo
cálculo. No Centro de Informação do
Condutor é apresentada uma
mensagem correspondente.
Poderá ser necessário conduzir
durante vários minutos para concluir
o processo de reaprendizagem.
Se ocorrer um problema durante o
processo de reaprendizagem, é
apresentada uma mensagem de
aviso no Centro de Informação do
Condutor.
Centro de Informação do Condutor
3 91.
Mensagens do veículo 3 92.
Informação geral
A utilização de kits de reparação dos
pneus líquido à venda no mercado
pode prejudicar o funcionamento do
sistema. Podem ser utilizados kits de reparação de pneus aprovados pelo
fabricante.
Kit de reparação dos pneus 3 174.O equipamento de rádio externo de
alta potência poderá interferir com o
TPMS.
Sempre que os pneus são
substituídos, é necessário desmontar
os sensores do TPMS pneus e
proceder à sua manutenção numa oficina.
Avaria
O TPMS não funciona correctamente se um ou mais sensores estiverem
em falta ou inoperacionais. Quando o
sistema detecta uma anomalia, w fica
intermitente durante vários segundos
e em seguida acende-se. Além disso, é apresentada a mensagem
correspondente no Centro de
Informação do Condutor.
A luz de aviso w e a mensagem
correspondente surgem em cada ciclo de ignição até que o problema
seja corrigido.
Algumas das situações que podem
causar o seu aparecimento são:
■ Um dos pneus foi substituído pelo pneu sobresselente que não tem
um sensor TPMS.

172Conservação do veículo
■ O processo de reaprendizagemdos sensores TPMS não foi
concluído com êxito. A luz de aviso
w e a mensagem correspondente
devem apagar-se depois de o
processo de reaprendizagem dos
sensores ser concluído com êxito.
■ Um ou mais sensores TPMS estão
em falta ou danificados. A luz de
aviso w e a mensagem
correspondente devem apagar-se
quando os sensores TPMS estão
instalados e o processo de
reaprendizagem dos sensores é
realizado com êxito. Consultar uma oficina para o serviço.
■ Pneus sobresselentes ou rodas não correspondem aos pneus ou
rodas do equipamento original.
Pneus e jantes diferentes das
recomendadas podem impedir o
TPMS de funcionarem
correctamente.
■ A utilização de dispositivos electrónicos ou a presença próximo
de instalações que usem radio-
-frequências similares ao TPMSpodem provocar as anomalias nos
sensores TPMS.
Se o TPMS não estiver a funcionar correctamente, não pode detectarou sinalizar uma situação de
pressão dos pneus baixa.
Consultar uma oficina para o
serviço se a luz de aviso w se
acender e for apresentada a
mensagem correspondente no
Centro de Informação do Condutor.
Profundidade do relevo Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de
2 mm - 3 mm (4 mm para pneus de
Inverno).
Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo nãoseja diferente em mais do que 2 mm.
A profundidade de rasto mínima
permitida por lei (1,6 mm) terá sido atingida quando o rasto tiver sido
gasto até um dos indicadores de
desgaste do rasto (TWI). A sua
posição é indicada pelas marcas na
parede lateral.
Se existir maior desgaste à frente do
que atrás, colocar as rodas dianteiras atrás e as traseiras à frente
periodicamente. Certificar-se que o
sentido da rotação das rodas é o
mesmo que anteriormente.

Conservação do veículo173
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.
Mudar para outros pneus Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras
alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.9 Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões das rodas
Deverão utilizar-se tampões das
rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus
utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
saliência de protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Correntes de neve
Só são permitidas correntes para a
neve nas rodas tractoras.
Nos veículos com rodado duplo, só
são permitidas correntes para a neve nas rodas exteriores.
Utilizar sempre correntes de malha
fina que não adicionem mais de
15 mm ao rasto do pneu e aos lados
interiores do mesmo (incluindo o
cadeado da corrente).

174Conservação do veículo9Aviso
Danos podem levar os pneus a
rebentar.
Tampas das rodas sobre roda de aço podem entrar em contacto com
partes das correntes. Nestes casos, desmontar as tampas das rodas.
As correntes de neve só podem ser
utilizadas a velocidades até 50 km/h
e, quando se viajar em estradas sem
neve, só podem ser utilizadas
durante breves períodos, uma vez
que estão sujeitas a um rápido
desgaste numa estrada de superfície dura e podem partir.
Não é permitido utilizar correntes
para pneus na roda sobresselente
temporária.
Kit de reparação de pneus O kit de reparação de pneus pode ser
utilizado para reparar pequenos
danos no rasto de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Danos num pneu que excedam
4 mm ou na face lateral do pneu perto da jante não podem ser reparados
com o kit de reparação de pneus.9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante um período
longo de tempo.
A condução e o manuseio podem
ser afectados.
Em caso de um pneu furado no
veículo:
Aplicar o travão de mão e engatar a
1.ª ou a marcha-atrás.
O kit de reparação dos pneus está
localizado por baixo do banco
dianteiro. Deslizar totalmente o
banco para a frente e rebater o
encosto para poder aceder ao kit.
1. Retirar o kit de reparação de pneus que se encontra por baixodo banco dianteiro.
2. Retirar o compressor.
3. Retirar o terminal de alimentação eléctrica e o tubo flexível de ar dos
compartimento de arrumação que se encontram na parte inferior do
compressor.
4. Aparafusar o tubo flexível do compressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no retentor do compressor.
Colocar o compressor perto do
pneu de maneira a que a botija do
vedante fique na vertical.
6. Desapertar a tampa da válvula do
pneu em questão.

Conservação do veículo175

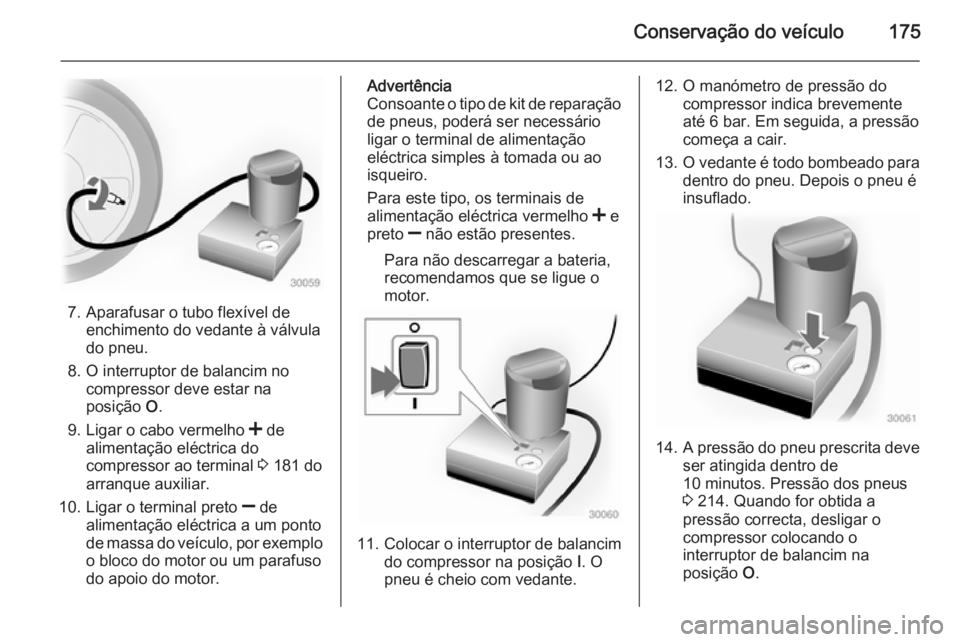

7. Aparafusar o tubo flexível deenchimento do vedante à válvula
do pneu.
8. O interruptor de balancim no compressor deve estar na
posição O.
9. Ligar o cabo vermelho < de
alimentação eléctrica do compressor ao terminal 3 181 do
arranque auxiliar.
10. Ligar o terminal preto ] de
alimentação eléctrica a um ponto de massa do veículo, por exemplo
o bloco do motor ou um parafuso
do apoio do motor.
Advertência
Consoante o tipo de kit de reparação de pneus, poderá ser necessário
ligar o terminal de alimentação
eléctrica simples à tomada ou ao
isqueiro.
Para este tipo, os terminais de
alimentação eléctrica vermelho < e
preto ] não estão presentes.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.
11. Colocar o interruptor de balancim do compressor na posição I. O
pneu é cheio com vedante.
12. O manómetro de pressão do compressor indica brevemente
até 6 bar. Em seguida, a pressão
começa a cair.
13. O vedante é todo bombeado para
dentro do pneu. Depois o pneu é insuflado.
14. A pressão do pneu prescrita deve
ser atingida dentro de
10 minutos. Pressão dos pneus
3 214. Quando for obtida a
pressão correcta, desligar o
compressor colocando o
interruptor de balancim na
posição O.

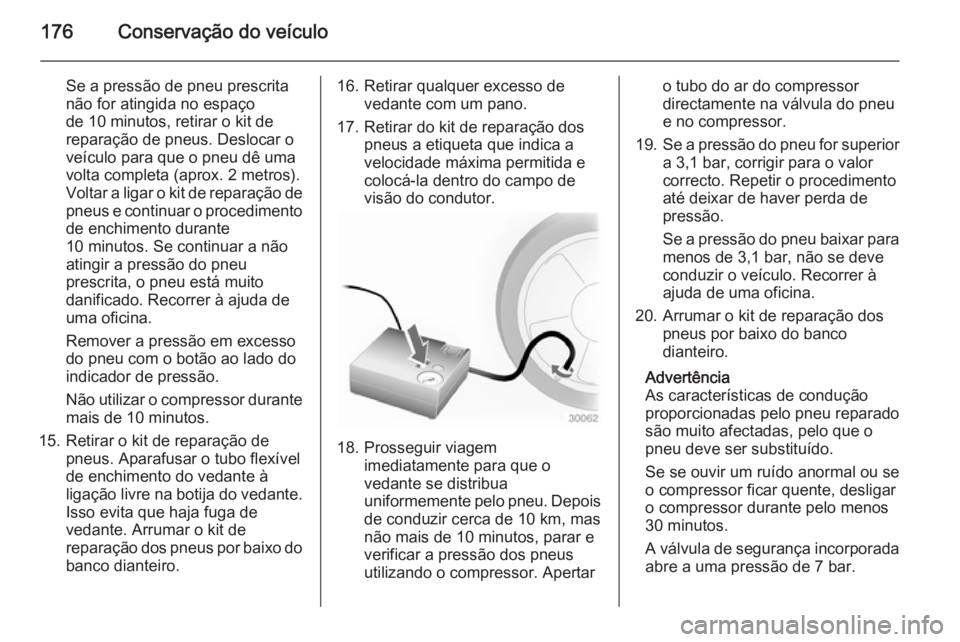

176Conservação do veículo
Se a pressão de pneu prescrita
não for atingida no espaço
de 10 minutos, retirar o kit de
reparação de pneus. Deslocar o veículo para que o pneu dê uma
volta completa (aprox. 2 metros).
Voltar a ligar o kit de reparação de pneus e continuar o procedimentode enchimento durante
10 minutos. Se continuar a não
atingir a pressão do pneu prescrita, o pneu está muito
danificado. Recorrer à ajuda de
uma oficina.
Remover a pressão em excesso do pneu com o botão ao lado do indicador de pressão.
Não utilizar o compressor durante
mais de 10 minutos.
15. Retirar o kit de reparação de pneus. Aparafusar o tubo flexível
de enchimento do vedante à
ligação livre na botija do vedante.
Isso evita que haja fuga de
vedante. Arrumar o kit de
reparação dos pneus por baixo do banco dianteiro.16. Retirar qualquer excesso de vedante com um pano.
17. Retirar do kit de reparação dos pneus a etiqueta que indica a
velocidade máxima permitida e
colocá-la dentro do campo de
visão do condutor.
18. Prosseguir viagem imediatamente para que o
vedante se distribua
uniformemente pelo pneu. Depois
de conduzir cerca de 10 km, mas
não mais de 10 minutos, parar e
verificar a pressão dos pneus
utilizando o compressor. Apertar
o tubo do ar do compressor
directamente na válvula do pneu
e no compressor.
19. Se a pressão do pneu for superior
a 3,1 bar, corrigir para o valor
correcto. Repetir o procedimento
até deixar de haver perda de
pressão.
Se a pressão do pneu baixar para menos de 3,1 bar, não se deve
conduzir o veículo. Recorrer à
ajuda de uma oficina.
20. Arrumar o kit de reparação dos pneus por baixo do banco
dianteiro.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.

Conservação do veículo177
Anotar a data de validade do kit.
Após esta data a capacidade de
vedação deixa de ser garantida. Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.
Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável
O compressor e o vedante podem
ser utilizados a partir de -30 ºC
aproximadamente.
Os adaptadores fornecidos podem
ser utilizados para encher outros
itens, p. ex. bolas de futebol,
colchões de ar, barcos insufláveis,
etc. Encontram-se sob o
compressor. Para retirar, aparafusar
no compressor o tubo flexível e
retirar o adaptador.
Substituição de roda Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente 3 174.Proceder aos seguintes preparativos
e respeitar a informação a seguir:
■ Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
■ Aplicar o travão de mão e engatar a 1.ª ou a marcha-atrás.
■ Desligar o sistema de suspensão pneumática 3 122.
■ Retirar a roda sobresselente 3 179.
■ Nunca mudar mais do que uma roda de cada vez.
■ Só utilizar o macaco para mudar pneus no caso de furos, e não para
mudança de pneus sazonal (pneus
de Inverno/Verão).
■ O macaco não requer manutenção.
■ Se a superfície em que o veículo se
encontrar for mole, colocar uma
placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.■ Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
■ Nunca passar por baixo de um veículo apoiado num macaco.
■ Não colocar o motor a trabalhar quando o veículo está levantado
sobre um macaco.
■ Limpar os parafusos/porcas das rodas e respectivas roscas antes
de montar a roda.9 Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desmontar a cobertura da roda com o gancho fornecido.
Ferramentas do veículo 3 166.
2. Montar a chave de rodas certificando-se que fica bem
colocada e soltar cada parafuso/
porca meia volta.

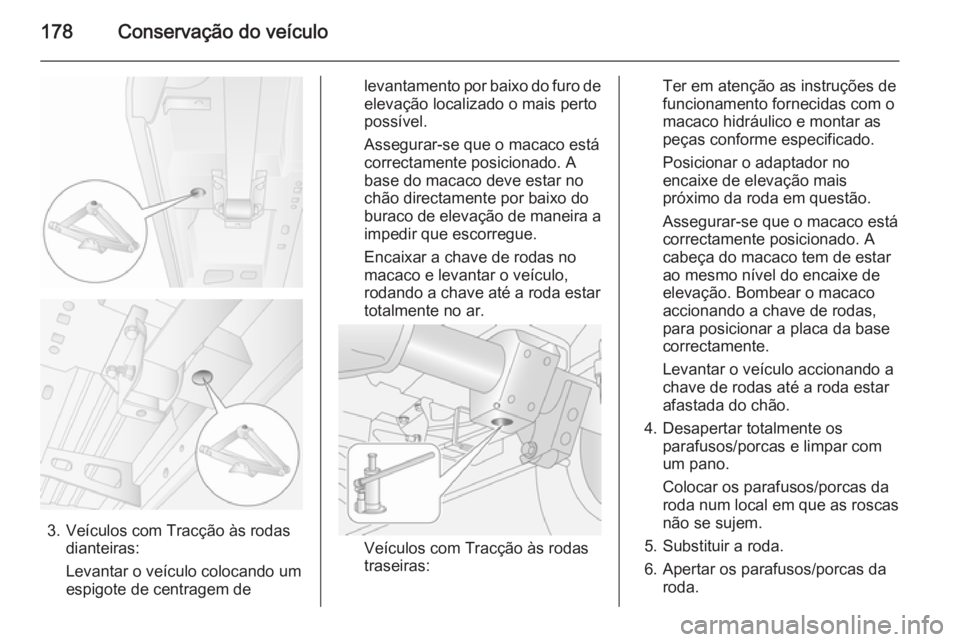

178Conservação do veículo
3. Veículos com Tracção às rodasdianteiras:
Levantar o veículo colocando um
espigote de centragem de
levantamento por baixo do furo de
elevação localizado o mais perto
possível.
Assegurar-se que o macaco está
correctamente posicionado. A
base do macaco deve estar no
chão directamente por baixo do
buraco de elevação de maneira a impedir que escorregue.
Encaixar a chave de rodas no
macaco e levantar o veículo,
rodando a chave até a roda estar
totalmente no ar.
Veículos com Tracção às rodas
traseiras:
Ter em atenção as instruções de
funcionamento fornecidas com o
macaco hidráulico e montar as
peças conforme especificado.
Posicionar o adaptador no
encaixe de elevação mais
próximo da roda em questão.
Assegurar-se que o macaco está correctamente posicionado. A
cabeça do macaco tem de estar
ao mesmo nível do encaixe de
elevação. Bombear o macaco
accionando a chave de rodas,
para posicionar a placa da base
correctamente.
Levantar o veículo accionando a
chave de rodas até a roda estar
afastada do chão.
4. Desapertar totalmente os parafusos/porcas e limpar com
um pano.
Colocar os parafusos/porcas da
roda num local em que as roscas
não se sujem.
5. Substituir a roda.
6. Apertar os parafusos/porcas da roda.
