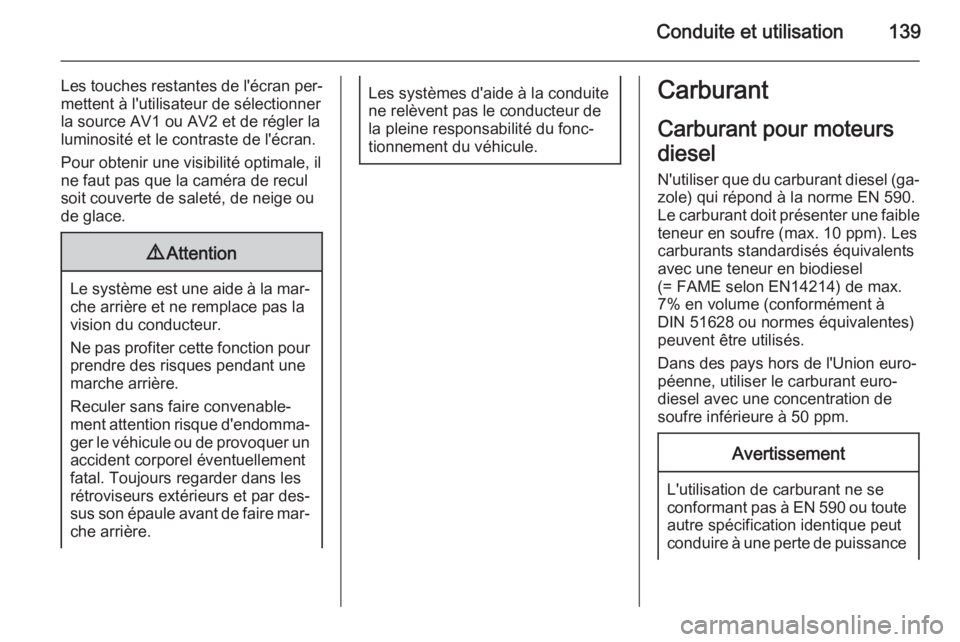

Conduite et utilisation139
Les touches restantes de l'écran per‐
mettent à l'utilisateur de sélectionner
la source AV1 ou AV2 et de régler la
luminosité et le contraste de l'écran.
Pour obtenir une visibilité optimale, il
ne faut pas que la caméra de recul
soit couverte de saleté, de neige ou
de glace.9 Attention
Le système est une aide à la mar‐
che arrière et ne remplace pas la
vision du conducteur.
Ne pas profiter cette fonction pour prendre des risques pendant une
marche arrière.
Reculer sans faire convenable‐
ment attention risque d'endomma‐ ger le véhicule ou de provoquer un
accident corporel éventuellement fatal. Toujours regarder dans les
rétroviseurs extérieurs et par des‐
sus son épaule avant de faire mar‐ che arrière.
Les systèmes d'aide à la conduite
ne relèvent pas le conducteur de
la pleine responsabilité du fonc‐
tionnement du véhicule.Carburant
Carburant pour moteurs
diesel
N'utiliser que du carburant diesel (ga‐ zole) qui répond à la norme EN 590.
Le carburant doit présenter une faible
teneur en soufre (max. 10 ppm). Les
carburants standardisés équivalents
avec une teneur en biodiesel
(= FAME selon EN14214) de max.
7% en volume (conformément à
DIN 51628 ou normes équivalentes)
peuvent être utilisés.
Dans des pays hors de l'Union euro‐
péenne, utiliser le carburant euro-
diesel avec une concentration de
soufre inférieure à 50 ppm.Avertissement
L'utilisation de carburant ne se
conformant pas à EN 590 ou toute autre spécification identique peut
conduire à une perte de puissance

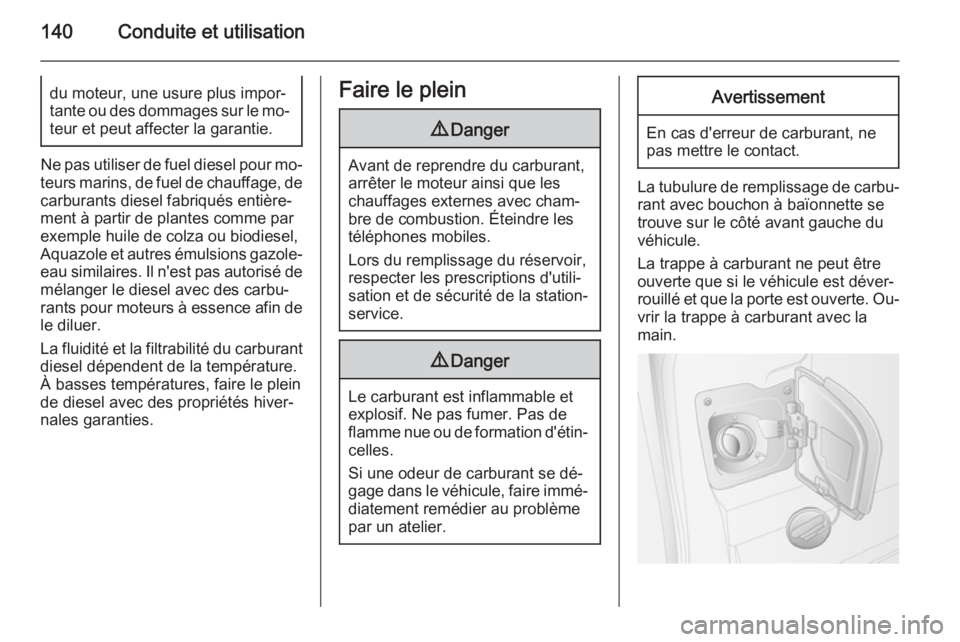

140Conduite et utilisationdu moteur, une usure plus impor‐
tante ou des dommages sur le mo‐
teur et peut affecter la garantie.
Ne pas utiliser de fuel diesel pour mo‐
teurs marins, de fuel de chauffage, de
carburants diesel fabriqués entière‐ ment à partir de plantes comme par
exemple huile de colza ou biodiesel,
Aquazole et autres émulsions gazole-
eau similaires. Il n'est pas autorisé de mélanger le diesel avec des carbu‐
rants pour moteurs à essence afin de
le diluer.
La fluidité et la filtrabilité du carburant
diesel dépendent de la température.
À basses températures, faire le plein de diesel avec des propriétés hiver‐
nales garanties.
Faire le plein9 Danger
Avant de reprendre du carburant,
arrêter le moteur ainsi que les
chauffages externes avec cham‐ bre de combustion. Éteindre les
téléphones mobiles.
Lors du remplissage du réservoir, respecter les prescriptions d'utili‐
sation et de sécurité de la station-
service.
9 Danger
Le carburant est inflammable et
explosif. Ne pas fumer. Pas de
flamme nue ou de formation d'étin‐ celles.
Si une odeur de carburant se dé‐
gage dans le véhicule, faire immé‐ diatement remédier au problème
par un atelier.
Avertissement
En cas d'erreur de carburant, ne
pas mettre le contact.
La tubulure de remplissage de carbu‐ rant avec bouchon à baïonnette setrouve sur le côté avant gauche du
véhicule.
La trappe à carburant ne peut être
ouverte que si le véhicule est déver‐
rouillé et que la porte est ouverte. Ou‐
vrir la trappe à carburant avec la
main.

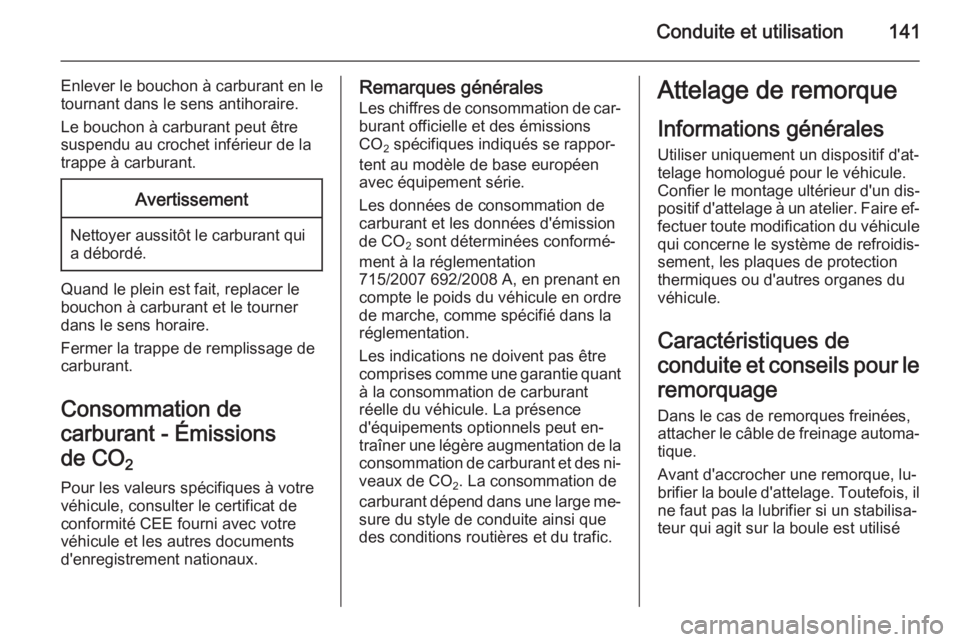

Conduite et utilisation141
Enlever le bouchon à carburant en le
tournant dans le sens antihoraire.
Le bouchon à carburant peut être
suspendu au crochet inférieur de la
trappe à carburant.Avertissement
Nettoyer aussitôt le carburant qui
a débordé.
Quand le plein est fait, replacer le
bouchon à carburant et le tourner
dans le sens horaire.
Fermer la trappe de remplissage de
carburant.
Consommation de
carburant - Émissions
de CO 2
Pour les valeurs spécifiques à votre
véhicule, consulter le certificat de
conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Remarques générales
Les chiffres de consommation de car‐
burant officielle et des émissions
CO 2 spécifiques indiqués se rappor‐
tent au modèle de base européen
avec équipement série.
Les données de consommation de
carburant et les données d'émission
de CO 2 sont déterminées conformé‐
ment à la réglementation
715/2007 692/2008 A, en prenant en
compte le poids du véhicule en ordre
de marche, comme spécifié dans la
réglementation.
Les indications ne doivent pas être
comprises comme une garantie quant
à la consommation de carburant
réelle du véhicule. La présence
d'équipements optionnels peut en‐
traîner une légère augmentation de la consommation de carburant et des ni‐
veaux de CO 2. La consommation de
carburant dépend dans une large me‐ sure du style de conduite ainsi que
des conditions routières et du trafic.Attelage de remorque
Informations générales
Utiliser uniquement un dispositif d'at‐
telage homologué pour le véhicule.
Confier le montage ultérieur d'un dis‐
positif d'attelage à un atelier. Faire ef‐
fectuer toute modification du véhicule qui concerne le système de refroidis‐
sement, les plaques de protection
thermiques ou d'autres organes du
véhicule.
Caractéristiques de
conduite et conseils pour le
remorquage Dans le cas de remorques freinées,
attacher le câble de freinage automa‐
tique.
Avant d'accrocher une remorque, lu‐
brifier la boule d'attelage. Toutefois, il
ne faut pas la lubrifier si un stabilisa‐
teur qui agit sur la boule est utilisé

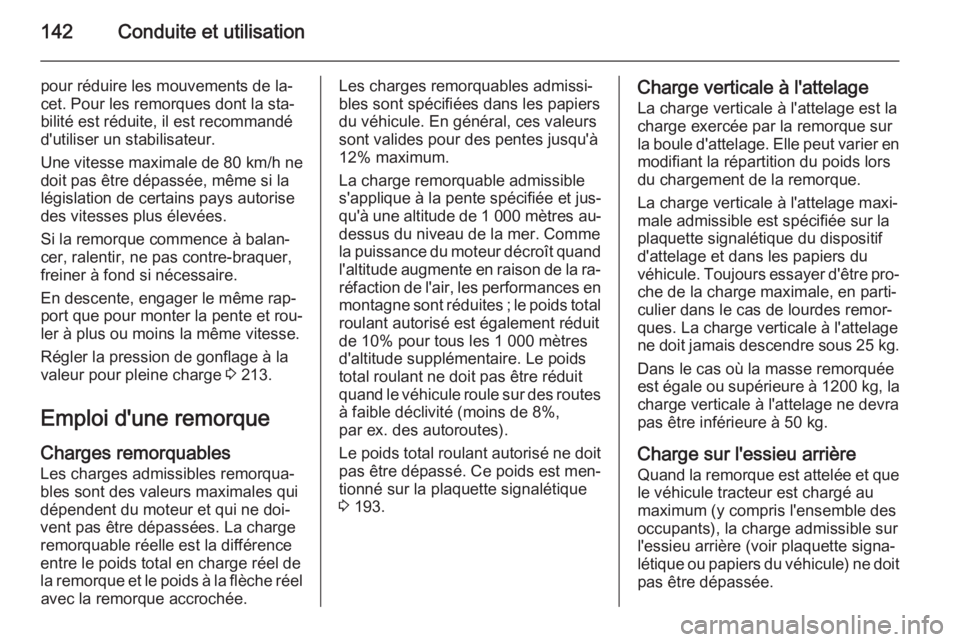

142Conduite et utilisation
pour réduire les mouvements de la‐
cet. Pour les remorques dont la sta‐
bilité est réduite, il est recommandé
d'utiliser un stabilisateur.
Une vitesse maximale de 80 km/h ne
doit pas être dépassée, même si la législation de certains pays autorise
des vitesses plus élevées.
Si la remorque commence à balan‐
cer, ralentir, ne pas contre-braquer,
freiner à fond si nécessaire.
En descente, engager le même rap‐
port que pour monter la pente et rou‐
ler à plus ou moins la même vitesse.
Régler la pression de gonflage à la
valeur pour pleine charge 3 213.
Emploi d'une remorque Charges remorquables
Les charges admissibles remorqua‐
bles sont des valeurs maximales qui
dépendent du moteur et qui ne doi‐
vent pas être dépassées. La charge
remorquable réelle est la différence
entre le poids total en charge réel de
la remorque et le poids à la flèche réel avec la remorque accrochée.Les charges remorquables admissi‐bles sont spécifiées dans les papiers
du véhicule. En général, ces valeurs
sont valides pour des pentes jusqu'à
12% maximum.
La charge remorquable admissible
s'applique à la pente spécifiée et jus‐
qu'à une altitude de 1 000 mètres au-
dessus du niveau de la mer. Comme
la puissance du moteur décroît quand l'altitude augmente en raison de la ra‐
réfaction de l'air, les performances en
montagne sont réduites ; le poids total roulant autorisé est également réduit
de 10% pour tous les 1 000 mètres
d'altitude supplémentaire. Le poids
total roulant ne doit pas être réduit
quand le véhicule roule sur des routes
à faible déclivité (moins de 8%,
par ex. des autoroutes).
Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est men‐
tionné sur la plaquette signalétique
3 193.Charge verticale à l'attelage
La charge verticale à l'attelage est la
charge exercée par la remorque sur
la boule d'attelage. Elle peut varier en
modifiant la répartition du poids lors
du chargement de la remorque.
La charge verticale à l'attelage maxi‐
male admissible est spécifiée sur la
plaquette signalétique du dispositif
d'attelage et dans les papiers du
véhicule. Toujours essayer d'être pro‐ che de la charge maximale, en parti‐culier dans le cas de lourdes remor‐
ques. La charge verticale à l'attelage
ne doit jamais descendre sous 25 kg.
Dans le cas où la masse remorquée
est égale ou supérieure à 1200 kg, la
charge verticale à l'attelage ne devra
pas être inférieure à 50 kg.
Charge sur l'essieu arrière
Quand la remorque est attelée et que
le véhicule tracteur est chargé au
maximum (y compris l'ensemble des
occupants), la charge admissible sur
l'essieu arrière (voir plaquette signa‐
létique ou papiers du véhicule) ne doit pas être dépassée.

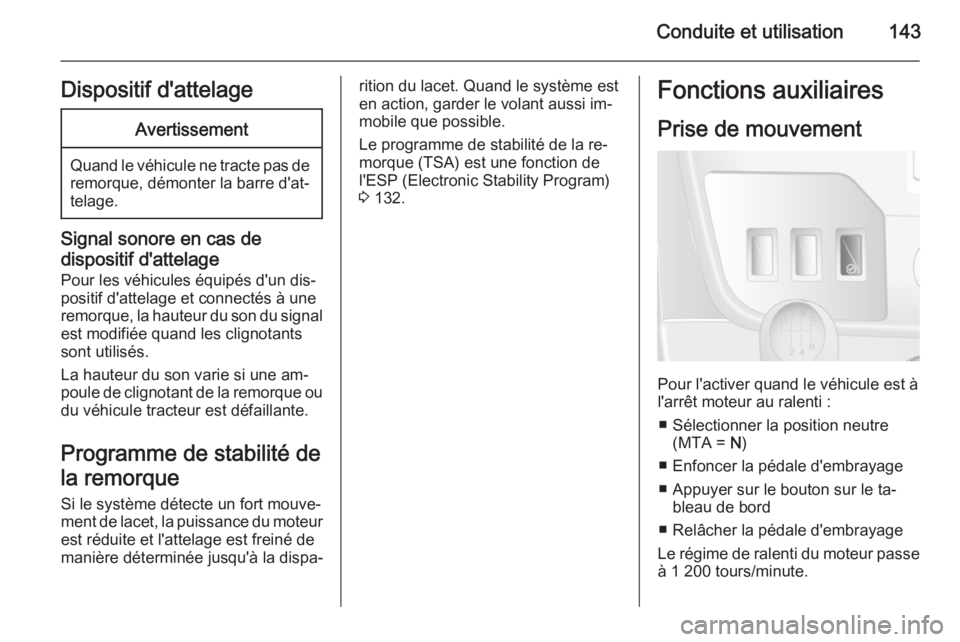

Conduite et utilisation143Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas deremorque, démonter la barre d'at‐
telage.
Signal sonore en cas de
dispositif d'attelage Pour les véhicules équipés d'un dis‐
positif d'attelage et connectés à une
remorque, la hauteur du son du signal
est modifiée quand les clignotants
sont utilisés.
La hauteur du son varie si une am‐
poule de clignotant de la remorque ou du véhicule tracteur est défaillante.
Programme de stabilité de
la remorque Si le système détecte un fort mouve‐
ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi im‐
mobile que possible.
Le programme de stabilité de la re‐
morque (TSA) est une fonction de
l'ESP (Electronic Stability Program)
3 132.Fonctions auxiliaires
Prise de mouvement
Pour l'activer quand le véhicule est à
l'arrêt moteur au ralenti :
■ Sélectionner la position neutre (MTA = N)
■ Enfoncer la pédale d'embrayage ■ Appuyer sur le bouton sur le ta‐ bleau de bord
■ Relâcher la pédale d'embrayage
Le régime de ralenti du moteur passe
à 1 200 tours/minute.

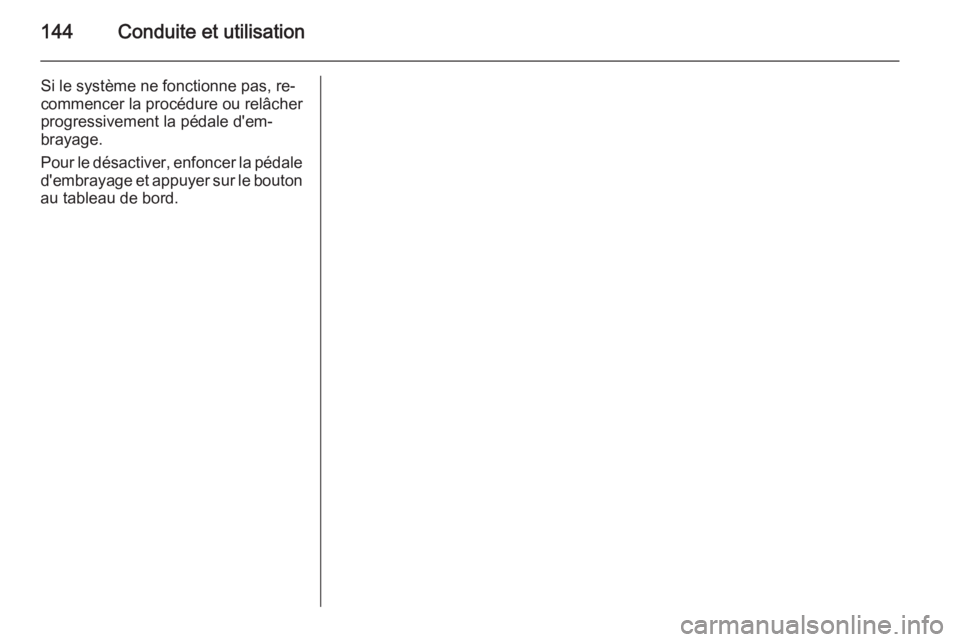

144Conduite et utilisation
Si le système ne fonctionne pas, re‐
commencer la procédure ou relâcher
progressivement la pédale d'em‐
brayage.
Pour le désactiver, enfoncer la pédale
d'embrayage et appuyer sur le bouton
au tableau de bord.

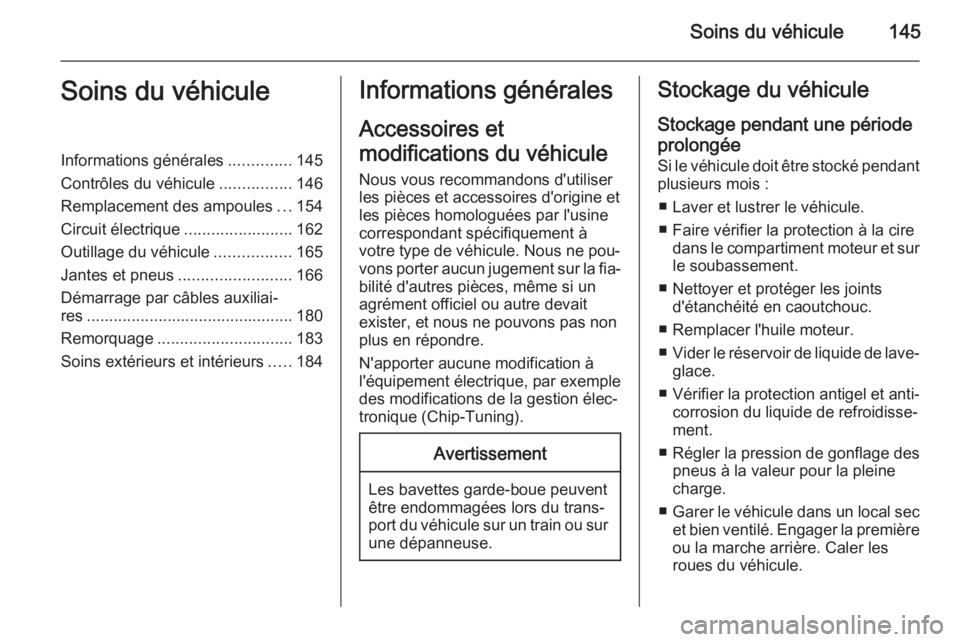

Soins du véhicule145Soins du véhiculeInformations générales..............145
Contrôles du véhicule ................146
Remplacement des ampoules ...154
Circuit électrique ........................162
Outillage du véhicule .................165
Jantes et pneus ......................... 166
Démarrage par câbles auxiliai‐
res .............................................. 180
Remorquage .............................. 183
Soins extérieurs et intérieurs .....184Informations générales
Accessoires et
modifications du véhicule Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐ bilité d'autres pièces, même si un
agrément officiel ou autre devait exister, et nous ne pouvons pas nonplus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur
une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée Si le véhicule doit être stocké pendant plusieurs mois :
■ Laver et lustrer le véhicule.
■ Faire vérifier la protection à la cire dans le compartiment moteur et surle soubassement.
■ Nettoyer et protéger les joints d'étanchéité en caoutchouc.
■ Remplacer l'huile moteur.
■ Vider le réservoir de liquide de lave-
glace.
■ Vérifier la protection antigel et anti‐
corrosion du liquide de refroidisse‐
ment.
■ Régler la pression de gonflage des
pneus à la valeur pour la pleine
charge.
■ Garer le véhicule dans un local sec
et bien ventilé. Engager la première
ou la marche arrière. Caler les
roues du véhicule.

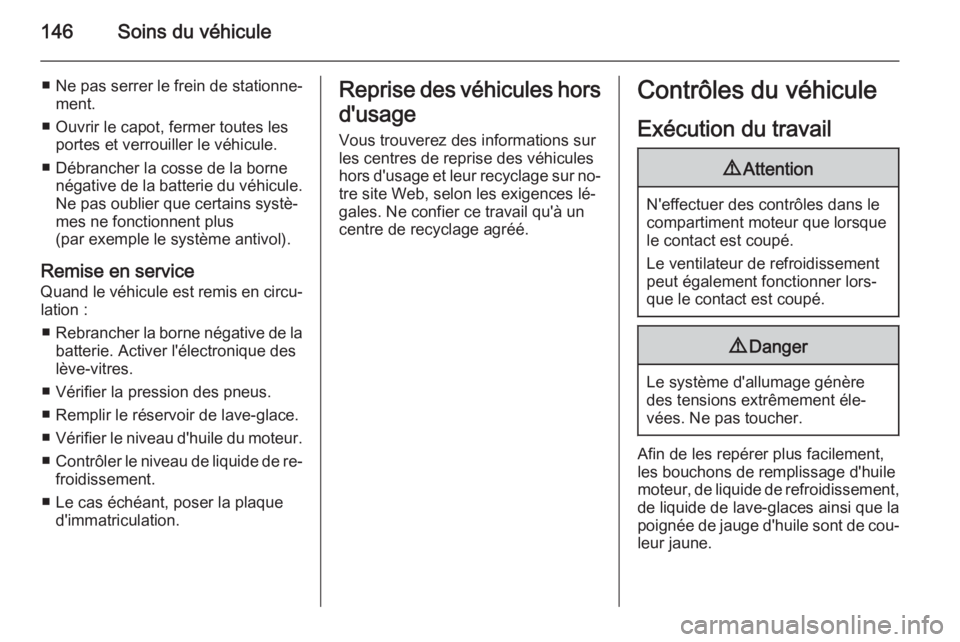

146Soins du véhicule
■ Ne pas serrer le frein de stationne‐ment.
■ Ouvrir le capot, fermer toutes les portes et verrouiller le véhicule.
■ Débrancher la cosse de la borne négative de la batterie du véhicule.
Ne pas oublier que certains systè‐
mes ne fonctionnent plus
(par exemple le système antivol).
Remise en service Quand le véhicule est remis en circu‐lation :
■ Rebrancher la borne négative de la
batterie. Activer l'électronique des
lève-vitres.
■ Vérifier la pression des pneus.
■ Remplir le réservoir de lave-glace.
■ Vérifier le niveau d'huile du moteur.
■ Contrôler le niveau de liquide de re‐
froidissement.
■ Le cas échéant, poser la plaque d'immatriculation.Reprise des véhicules hors
d'usage Vous trouverez des informations surles centres de reprise des véhicules
hors d'usage et leur recyclage sur no‐
tre site Web, selon les exigences lé‐
gales. Ne confier ce travail qu'à un
centre de recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage génère
des tensions extrêmement éle‐
vées. Ne pas toucher.
Afin de les repérer plus facilement,
les bouchons de remplissage d'huile moteur, de liquide de refroidissement,
de liquide de lave-glaces ainsi que la
poignée de jauge d'huile sont de cou‐
leur jaune.

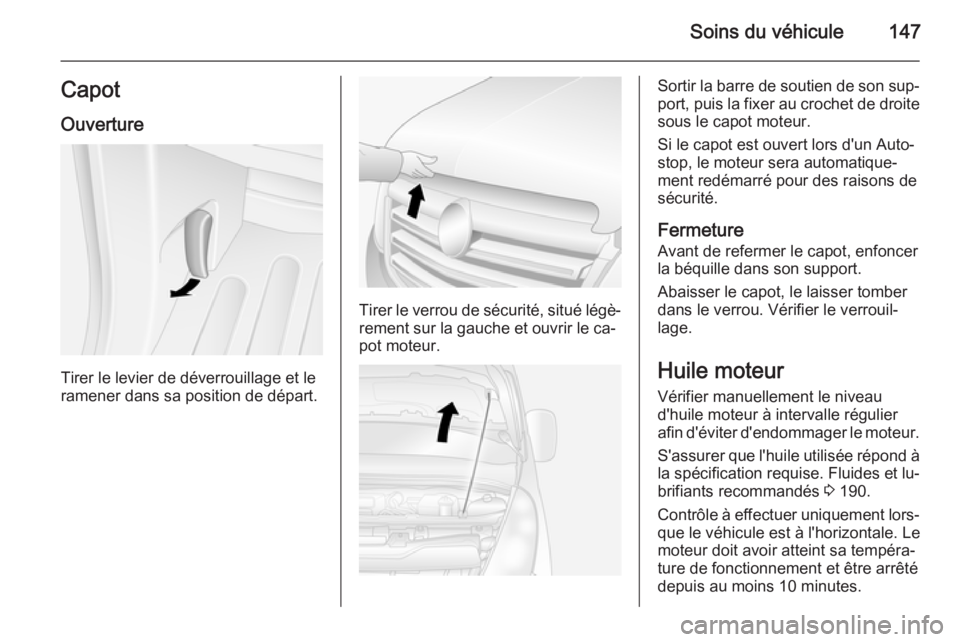

Soins du véhicule147CapotOuverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Tirer le verrou de sécurité, situé légè‐ rement sur la gauche et ouvrir le ca‐
pot moteur.
Sortir la barre de soutien de son sup‐ port, puis la fixer au crochet de droite
sous le capot moteur.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de
sécurité.
Fermeture
Avant de refermer le capot, enfoncer la béquille dans son support.
Abaisser le capot, le laisser tomber
dans le verrou. Vérifier le verrouil‐
lage.
Huile moteur Vérifier manuellement le niveau
d'huile moteur à intervalle régulier
afin d'éviter d'endommager le moteur.
S'assurer que l'huile utilisée répond à
la spécification requise. Fluides et lu‐
brifiants recommandés 3 190.
Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 10 minutes.

148Soins du véhicule

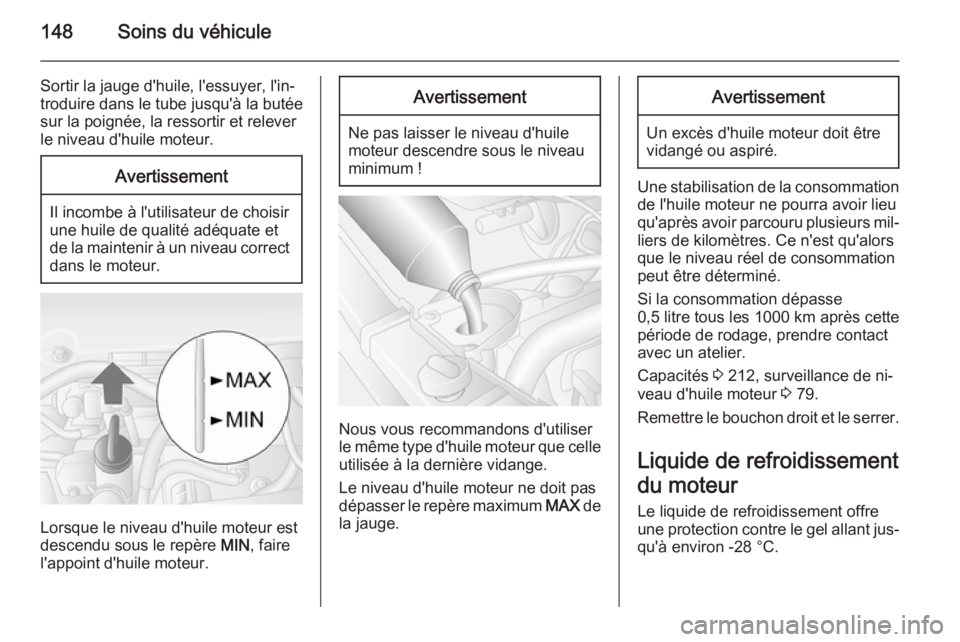

Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.Avertissement
Il incombe à l'utilisateur de choisir
une huile de qualité adéquate et
de la maintenir à un niveau correct dans le moteur.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
Avertissement
Ne pas laisser le niveau d'huile
moteur descendre sous le niveau minimum !
Nous vous recommandons d'utiliser
le même type d'huile moteur que celle
utilisée à la dernière vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère maximum MAX de
la jauge.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Une stabilisation de la consommation de l'huile moteur ne pourra avoir lieu
qu'après avoir parcouru plusieurs mil‐
liers de kilomètres. Ce n'est qu'alors
que le niveau réel de consommation
peut être déterminé.
Si la consommation dépasse
0,5 litre tous les 1000 km après cette
période de rodage, prendre contact avec un atelier.
Capacités 3 212, surveillance de ni‐
veau d'huile moteur 3 79.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement
du moteur
Le liquide de refroidissement offre
une protection contre le gel allant jus‐
qu'à environ -28 °C.
