Page 101 of 227
![OPEL MOVANO_B 2015 Manuel dutilisation (in French) Éclairage99
Une fois que les portes sont fermées,
l'éclairage de courtoisie s'éteint après
un délai ou immédiatement dès que
le contact est mis.
Lampes de lecture
Lampe de lecture avan OPEL MOVANO_B 2015 Manuel dutilisation (in French) Éclairage99
Une fois que les portes sont fermées,
l'éclairage de courtoisie s'éteint après
un délai ou immédiatement dès que
le contact est mis.
Lampes de lecture
Lampe de lecture avan](/img/37/24258/w960_24258-100.png)

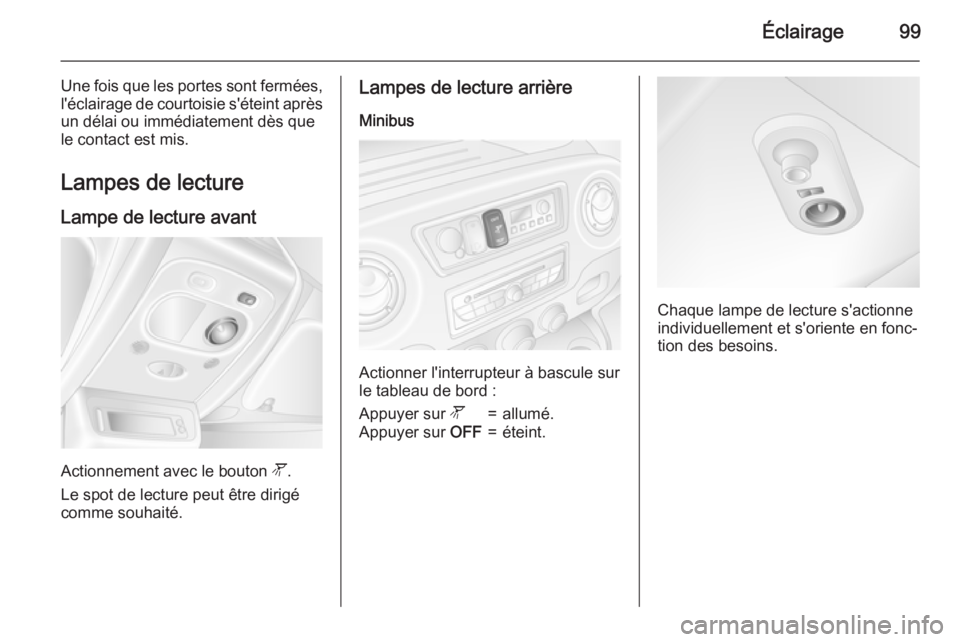

Éclairage99
Une fois que les portes sont fermées,
l'éclairage de courtoisie s'éteint après
un délai ou immédiatement dès que
le contact est mis.
Lampes de lecture
Lampe de lecture avant
Actionnement avec le bouton l.
Le spot de lecture peut être dirigé
comme souhaité.
Lampes de lecture arrière
Minibus
Actionner l'interrupteur à bascule sur
le tableau de bord :
Appuyer sur l=allumé.Appuyer sur OFF=éteint.
Chaque lampe de lecture s'actionne
individuellement et s'oriente en fonc‐
tion des besoins.
Page 102 of 227
![OPEL MOVANO_B 2015 Manuel dutilisation (in French) 100ÉclairageFonctions spéciales
d'éclairage
Éclairage pour quitter le
véhicule
Les phares s'allument pendant
1 minute environ après avoir sta‐
tionné le véhicule et activé le sys‐ OPEL MOVANO_B 2015 Manuel dutilisation (in French) 100ÉclairageFonctions spéciales
d'éclairage
Éclairage pour quitter le
véhicule
Les phares s'allument pendant
1 minute environ après avoir sta‐
tionné le véhicule et activé le sys‐](/img/37/24258/w960_24258-101.png)

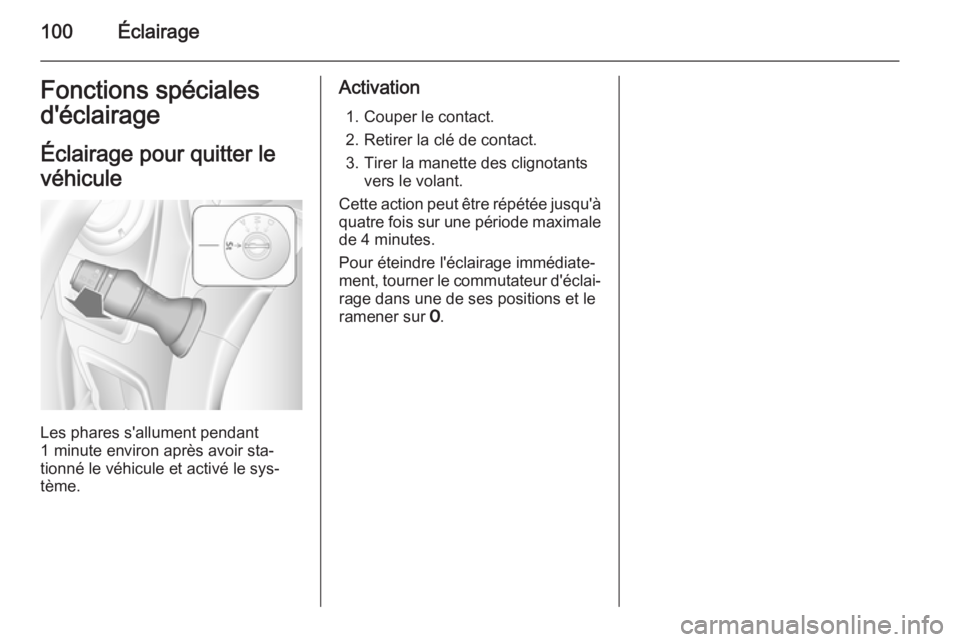

100ÉclairageFonctions spéciales
d'éclairage
Éclairage pour quitter le
véhicule
Les phares s'allument pendant
1 minute environ après avoir sta‐
tionné le véhicule et activé le sys‐
tème.
Activation
1. Couper le contact.
2. Retirer la clé de contact.
3. Tirer la manette des clignotants vers le volant.
Cette action peut être répétée jusqu'à
quatre fois sur une période maximale de 4 minutes.
Pour éteindre l'éclairage immédiate‐ ment, tourner le commutateur d'éclai‐
rage dans une de ses positions et le
ramener sur 7.
Page 103 of 227
![OPEL MOVANO_B 2015 Manuel dutilisation (in French) Climatisation101ClimatisationSystèmes de climatisation.........101
Bouches d'aération ....................112
Maintenance .............................. 113Systèmes de
climatisation
Chauffage e OPEL MOVANO_B 2015 Manuel dutilisation (in French) Climatisation101ClimatisationSystèmes de climatisation.........101
Bouches d'aération ....................112
Maintenance .............................. 113Systèmes de
climatisation
Chauffage e](/img/37/24258/w960_24258-102.png)

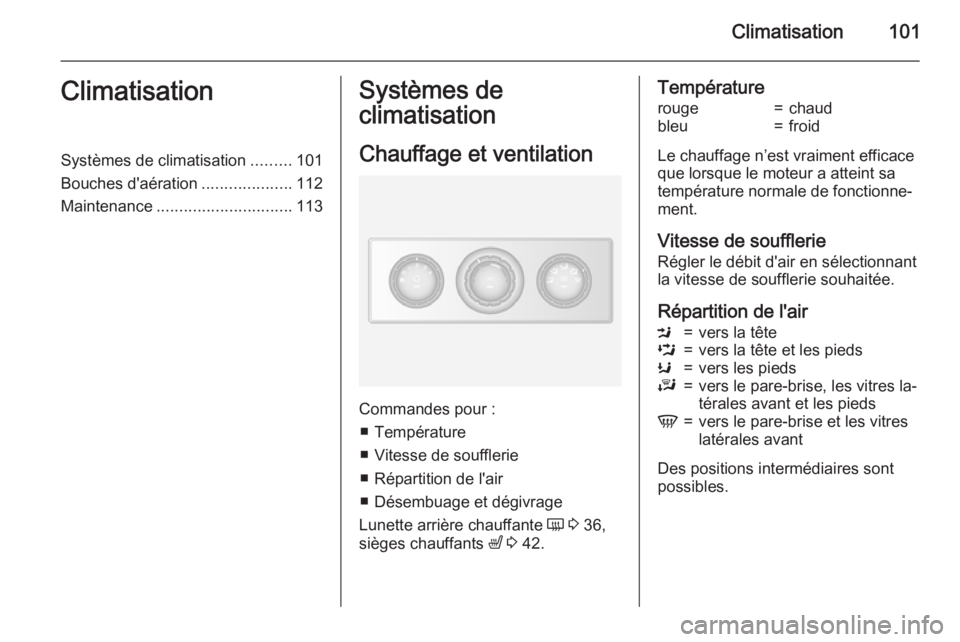

Climatisation101ClimatisationSystèmes de climatisation.........101
Bouches d'aération ....................112
Maintenance .............................. 113Systèmes de
climatisation
Chauffage et ventilation
Commandes pour : ■ Température
■ Vitesse de soufflerie
■ Répartition de l'air
■ Désembuage et dégivrage
Lunette arrière chauffante Ü 3 36,
sièges chauffants ß 3 42.
Températurerouge=chaudbleu=froid
Le chauffage n’est vraiment efficace
que lorsque le moteur a atteint sa
température normale de fonctionne‐
ment.
Vitesse de soufflerie
Régler le débit d'air en sélectionnant
la vitesse de soufflerie souhaitée.
Répartition de l'air
M=vers la têteL=vers la tête et les piedsK=vers les piedsJ=vers le pare-brise, les vitres la‐
térales avant et les piedsV=vers le pare-brise et les vitres
latérales avant
Des positions intermédiaires sont
possibles.
Page 104 of 227
![OPEL MOVANO_B 2015 Manuel dutilisation (in French) 102Climatisation
Désembuage et dégivrage des
vitres ■ Commutateur de température sur le niveau le plus chaud.
■ Régler la vitesse de soufflerie au maximum.
■ Régler la commande de répartit OPEL MOVANO_B 2015 Manuel dutilisation (in French) 102Climatisation
Désembuage et dégivrage des
vitres ■ Commutateur de température sur le niveau le plus chaud.
■ Régler la vitesse de soufflerie au maximum.
■ Régler la commande de répartit](/img/37/24258/w960_24258-103.png)

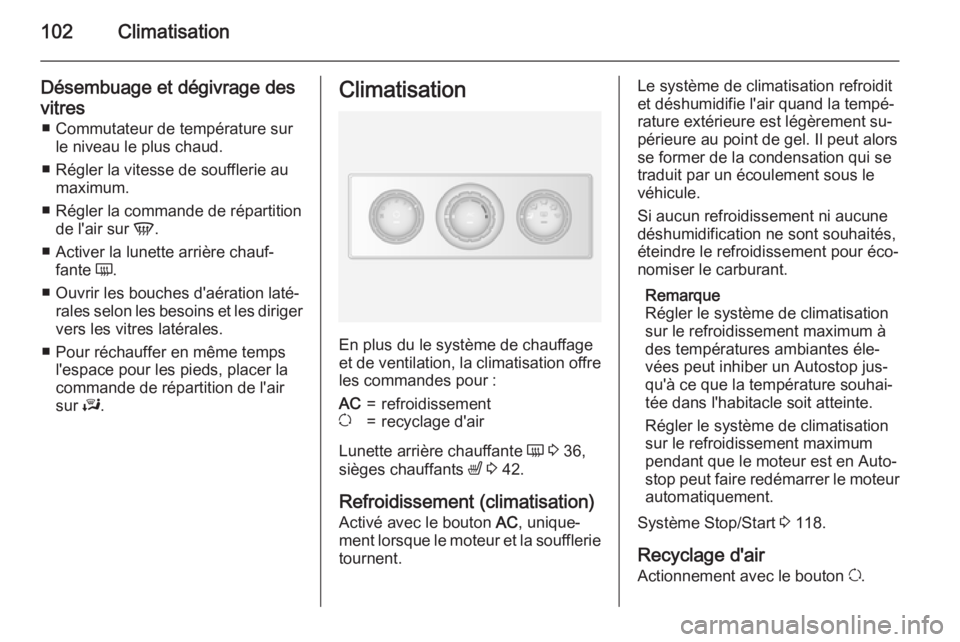

102Climatisation
Désembuage et dégivrage des
vitres ■ Commutateur de température sur le niveau le plus chaud.
■ Régler la vitesse de soufflerie au maximum.
■ Régler la commande de répartition de l'air sur V.
■ Activer la lunette arrière chauf‐ fante Ü.
■ Ouvrir les bouches d'aération laté‐ rales selon les besoins et les diriger
vers les vitres latérales.
■ Pour réchauffer en même temps l'espace pour les pieds, placer la
commande de répartition de l'air
sur J.Climatisation
En plus du le système de chauffage
et de ventilation, la climatisation offre les commandes pour :
AC=refroidissementu=recyclage d'air
Lunette arrière chauffante Ü 3 36,
sièges chauffants ß 3 42.
Refroidissement (climatisation) Activé avec le bouton AC, unique‐
ment lorsque le moteur et la soufflerie
tournent.
Le système de climatisation refroidit et déshumidifie l'air quand la tempé‐
rature extérieure est légèrement su‐
périeure au point de gel. Il peut alors
se former de la condensation qui se
traduit par un écoulement sous le
véhicule.
Si aucun refroidissement ni aucune
déshumidification ne sont souhaités,
éteindre le refroidissement pour éco‐
nomiser le carburant.
Remarque
Régler le système de climatisation
sur le refroidissement maximum à
des températures ambiantes éle‐
vées peut inhiber un Autostop jus‐
qu'à ce que la température souhai‐
tée dans l'habitacle soit atteinte.
Régler le système de climatisation
sur le refroidissement maximum
pendant que le moteur est en Auto‐
stop peut faire redémarrer le moteur automatiquement.
Système Stop/Start 3 118.
Recyclage d'air
Actionnement avec le bouton u.
Page 105 of 227
![OPEL MOVANO_B 2015 Manuel dutilisation (in French) Climatisation1039Attention
Le système de recyclage d'air ré‐
duit le renouvellement de l'air in‐
térieur. En utilisation sans refroi‐
dissement, l'humidité de l'air aug‐
me OPEL MOVANO_B 2015 Manuel dutilisation (in French) Climatisation1039Attention
Le système de recyclage d'air ré‐
duit le renouvellement de l'air in‐
térieur. En utilisation sans refroi‐
dissement, l'humidité de l'air aug‐
me](/img/37/24258/w960_24258-104.png)

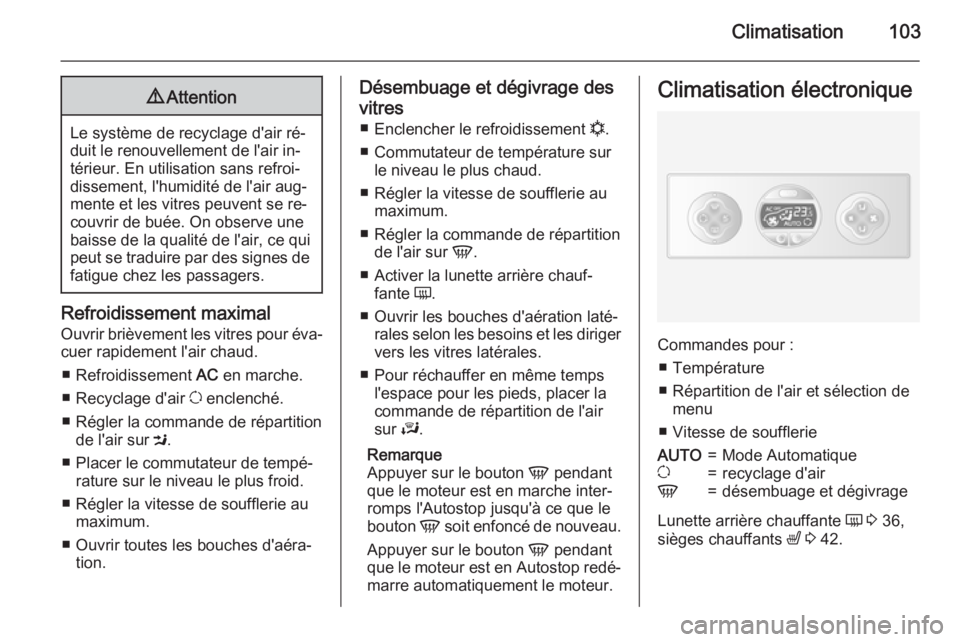

Climatisation1039Attention
Le système de recyclage d'air ré‐
duit le renouvellement de l'air in‐
térieur. En utilisation sans refroi‐
dissement, l'humidité de l'air aug‐
mente et les vitres peuvent se re‐
couvrir de buée. On observe une
baisse de la qualité de l'air, ce qui
peut se traduire par des signes de fatigue chez les passagers.
Refroidissement maximal
Ouvrir brièvement les vitres pour éva‐ cuer rapidement l'air chaud.
■ Refroidissement AC en marche.
■ Recyclage d'air u enclenché.
■ Régler la commande de répartition de l'air sur M.
■ Placer le commutateur de tempé‐ rature sur le niveau le plus froid.
■ Régler la vitesse de soufflerie au maximum.
■ Ouvrir toutes les bouches d'aéra‐ tion.
Désembuage et dégivrage des
vitres ■ Enclencher le refroidissement n.
■ Commutateur de température sur le niveau le plus chaud.
■ Régler la vitesse de soufflerie au maximum.
■ Régler la commande de répartition de l'air sur V.
■ Activer la lunette arrière chauf‐ fante Ü.
■ Ouvrir les bouches d'aération laté‐ rales selon les besoins et les dirigervers les vitres latérales.
■ Pour réchauffer en même temps l'espace pour les pieds, placer la
commande de répartition de l'air
sur J.
Remarque
Appuyer sur le bouton V pendant
que le moteur est en marche inter‐ romps l'Autostop jusqu'à ce que le
bouton V soit enfoncé de nouveau.
Appuyer sur le bouton V pendant
que le moteur est en Autostop redé‐ marre automatiquement le moteur.Climatisation électronique
Commandes pour :
■ Température
■ Répartition de l'air et sélection de menu
■ Vitesse de soufflerie
AUTO=Mode Automatiqueu=recyclage d'airV=désembuage et dégivrage
Lunette arrière chauffante Ü 3 36,
sièges chauffants ß 3 42.
Page 106 of 227
![OPEL MOVANO_B 2015 Manuel dutilisation (in French) 104Climatisation
La température présélectionnée estautomatiquement régulée. En mode
automatique, la vitesse de la souffle‐
rie et la répartition de l'air régulent au‐
tomatiquement le OPEL MOVANO_B 2015 Manuel dutilisation (in French) 104Climatisation
La température présélectionnée estautomatiquement régulée. En mode
automatique, la vitesse de la souffle‐
rie et la répartition de l'air régulent au‐
tomatiquement le](/img/37/24258/w960_24258-105.png)
104Climatisation
La température présélectionnée estautomatiquement régulée. En mode
automatique, la vitesse de la souffle‐
rie et la répartition de l'air régulent au‐
tomatiquement le débit d'air.
Le système peut être réglé manuelle‐ ment avec les commandes de répar‐
tition de l'air et de débit.
Le système de climatisation automa‐
tique fonctionne uniquement avec le
moteur en marche.
Pour un fonctionnement correct, ne
pas recouvrir le capteur situé sur le
tableau de bord.
Mode Automatique
Réglage de base en vue d'un confort
maximum :
■ Appuyer sur le bouton AUTO.
■ Ouvrir toutes les bouches d'aéra‐ tion.
■ AC allumé.
■ Régler la température souhaitée.
Présélection de la température La température peut être régulée à la
valeur désirée.Pour garantir un confort maximal, ne
faire varier la température que pro‐
gressivement.rouge=chaudbleu=froid
Le chauffage n’est vraiment efficace que lorsque le moteur a atteint sa
température normale de fonctionne‐
ment.
Si la température minimale de 15 ℃
est réglée, la climatisation électroni‐ que fonctionne à sa puissance de re‐ froidissement maximum.
Si la température maximale de 27 ℃
est réglée, la climatisation électroni‐ que fonctionne à sa puissance de
chauffe maximale.
Remarque
Si la température doit être réduite
pour des raisons de confort de cli‐
matisation, un Autostop peut être in‐
terrompu ou le moteur peut redé‐
marrer automatiquement lorsque le
refroidissement est activé.
Système Stop/Start 3 118.
Vitesse de soufflerie
La vitesse de soufflerie sélectionnée
est indiquée par x sur l'affichage.
Si la soufflerie est arrêtée, la climati‐ sation l'est également.
Pour revenir en mode automatique :
Appuyer sur le bouton AUTO.
Désembuage et dégivrage des vitres Appuyer sur le bouton V.
La température et la répartition d'air
se règlent automatiquement et la
soufflerie fonctionne à grande vi‐
tesse.
Pour revenir en mode automatique :
appuyer sur le bouton V ou le bouton
AUTO .
Remarque
Appuyer sur le bouton V pendant
que le moteur est en marche inter‐
romps l'Autostop jusqu'à ce que le
bouton V soit enfoncé de nouveau.
Appuyer sur le bouton V pendant
que le moteur est en Autostop redé‐
marre automatiquement le moteur.
Page 107 of 227
![OPEL MOVANO_B 2015 Manuel dutilisation (in French) Climatisation105
Répartition de l'airAppuyer plusieurs fois sur s ou K.
Les flèches présentes sur l'affichage
indiquent les réglages de la réparti‐
tion d'air.
Refroidissement
Le OPEL MOVANO_B 2015 Manuel dutilisation (in French) Climatisation105
Répartition de l'airAppuyer plusieurs fois sur s ou K.
Les flèches présentes sur l'affichage
indiquent les réglages de la réparti‐
tion d'air.
Refroidissement
Le](/img/37/24258/w960_24258-106.png)

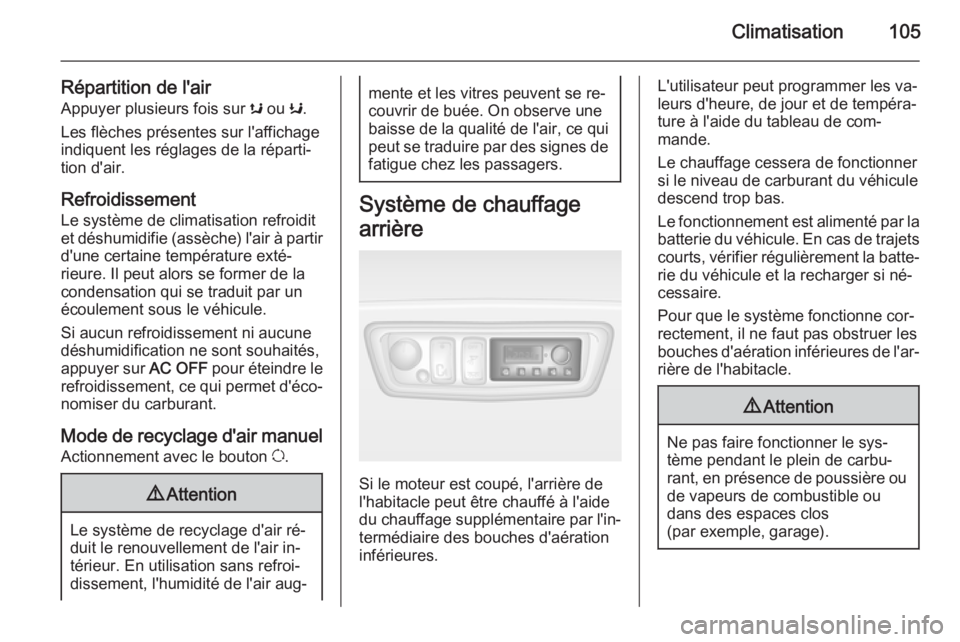

Climatisation105
Répartition de l'airAppuyer plusieurs fois sur s ou K.
Les flèches présentes sur l'affichage
indiquent les réglages de la réparti‐
tion d'air.
Refroidissement
Le système de climatisation refroidit
et déshumidifie (assèche) l'air à partir d'une certaine température exté‐
rieure. Il peut alors se former de la
condensation qui se traduit par un
écoulement sous le véhicule.
Si aucun refroidissement ni aucune
déshumidification ne sont souhaités,
appuyer sur AC OFF pour éteindre le
refroidissement, ce qui permet d'éco‐ nomiser du carburant.
Mode de recyclage d'air manuel Actionnement avec le bouton u.9 Attention
Le système de recyclage d'air ré‐
duit le renouvellement de l'air in‐
térieur. En utilisation sans refroi‐
dissement, l'humidité de l'air aug‐
mente et les vitres peuvent se re‐
couvrir de buée. On observe une
baisse de la qualité de l'air, ce qui
peut se traduire par des signes de fatigue chez les passagers.
Système de chauffage
arrière
Si le moteur est coupé, l'arrière de
l'habitacle peut être chauffé à l'aide
du chauffage supplémentaire par l'in‐
termédiaire des bouches d'aération
inférieures.
L'utilisateur peut programmer les va‐ leurs d'heure, de jour et de tempéra‐
ture à l'aide du tableau de com‐
mande.
Le chauffage cessera de fonctionner
si le niveau de carburant du véhicule
descend trop bas.
Le fonctionnement est alimenté par la batterie du véhicule. En cas de trajets courts, vérifier régulièrement la batte‐
rie du véhicule et la recharger si né‐
cessaire.
Pour que le système fonctionne cor‐
rectement, il ne faut pas obstruer les
bouches d'aération inférieures de l'ar‐ rière de l'habitacle.9 Attention
Ne pas faire fonctionner le sys‐
tème pendant le plein de carbu‐
rant, en présence de poussière ou de vapeurs de combustible ou
dans des espaces clos
(par exemple, garage).
Page 108 of 227
![OPEL MOVANO_B 2015 Manuel dutilisation (in French) 106Climatisation
Réglage de l'heure et de la dateAppuyer sur la touche Ö jusqu'à ce
que l'heure clignote.
Si l'alimentation de batterie du
véhicule a été interrompue avant son
u OPEL MOVANO_B 2015 Manuel dutilisation (in French) 106Climatisation
Réglage de l'heure et de la dateAppuyer sur la touche Ö jusqu'à ce
que l'heure clignote.
Si l'alimentation de batterie du
véhicule a été interrompue avant son
u](/img/37/24258/w960_24258-107.png)

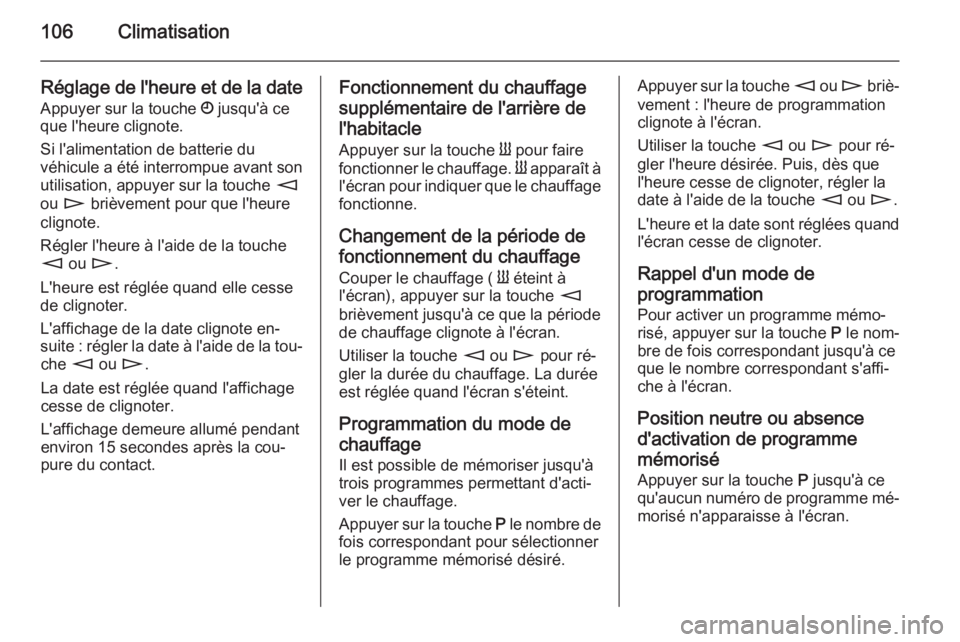

106Climatisation
Réglage de l'heure et de la dateAppuyer sur la touche Ö jusqu'à ce
que l'heure clignote.
Si l'alimentation de batterie du
véhicule a été interrompue avant son
utilisation, appuyer sur la touche m
ou n brièvement pour que l'heure
clignote.
Régler l'heure à l'aide de la touche
m ou n.
L'heure est réglée quand elle cesse
de clignoter.
L'affichage de la date clignote en‐
suite : régler la date à l'aide de la tou‐ che m ou n.
La date est réglée quand l'affichage
cesse de clignoter.
L'affichage demeure allumé pendant
environ 15 secondes après la cou‐
pure du contact.Fonctionnement du chauffage
supplémentaire de l'arrière de l'habitacle
Appuyer sur la touche Y pour faire
fonctionner le chauffage. Y apparaît à
l'écran pour indiquer que le chauffage
fonctionne.
Changement de la période de
fonctionnement du chauffage Couper le chauffage ( Y éteint à
l'écran), appuyer sur la touche m
brièvement jusqu'à ce que la période
de chauffage clignote à l'écran.
Utiliser la touche m ou n pour ré‐
gler la durée du chauffage. La durée est réglée quand l'écran s'éteint.
Programmation du mode de
chauffage
Il est possible de mémoriser jusqu'à
trois programmes permettant d'acti‐
ver le chauffage.
Appuyer sur la touche P le nombre de
fois correspondant pour sélectionner
le programme mémorisé désiré.Appuyer sur la touche m ou n briè‐
vement : l'heure de programmation
clignote à l'écran.
Utiliser la touche m ou n pour ré‐
gler l'heure désirée. Puis, dès que
l'heure cesse de clignoter, régler la
date à l'aide de la touche m ou n.
L'heure et la date sont réglées quand
l'écran cesse de clignoter.
Rappel d'un mode de
programmation
Pour activer un programme mémo‐
risé, appuyer sur la touche P le nom‐
bre de fois correspondant jusqu'à ce
que le nombre correspondant s'affi‐
che à l'écran.
Position neutre ou absence d'activation de programme
mémorisé Appuyer sur la touche P jusqu'à ce
qu'aucun numéro de programme mé‐
morisé n'apparaisse à l'écran.
Page 109 of 227
![OPEL MOVANO_B 2015 Manuel dutilisation (in French) Climatisation107
Réglage de la températurePour régler la température du chauf‐
fage, tourner le bouton situé sur le ta‐
bleau de commande.Tourner dans le sens des
aiguilles d'une
montre=a OPEL MOVANO_B 2015 Manuel dutilisation (in French) Climatisation107
Réglage de la températurePour régler la température du chauf‐
fage, tourner le bouton situé sur le ta‐
bleau de commande.Tourner dans le sens des
aiguilles d'une
montre=a](/img/37/24258/w960_24258-108.png)

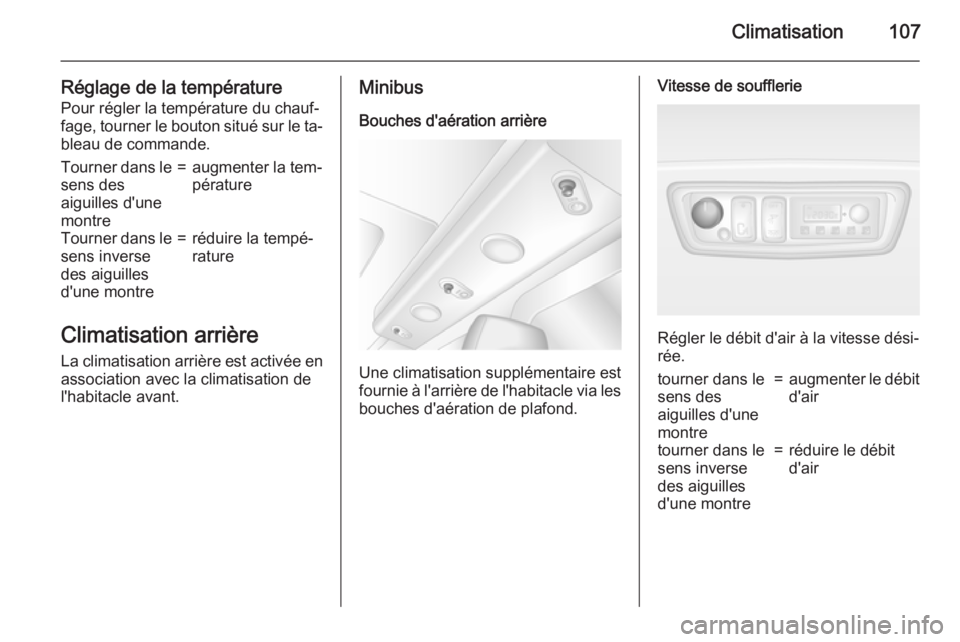

Climatisation107
Réglage de la températurePour régler la température du chauf‐
fage, tourner le bouton situé sur le ta‐
bleau de commande.Tourner dans le sens des
aiguilles d'une
montre=augmenter la tem‐
pératureTourner dans le sens inverse
des aiguilles
d'une montre=réduire la tempé‐
rature
Climatisation arrière
La climatisation arrière est activée enassociation avec la climatisation de
l'habitacle avant.
Minibus
Bouches d'aération arrière
Une climatisation supplémentaire est
fournie à l'arrière de l'habitacle via les bouches d'aération de plafond.
Vitesse de soufflerie
Régler le débit d'air à la vitesse dési‐
rée.
tourner dans le
sens des
aiguilles d'une
montre=augmenter le débit
d'airtourner dans le
sens inverse
des aiguilles
d'une montre=réduire le débit
d'air
Page 110 of 227
![OPEL MOVANO_B 2015 Manuel dutilisation (in French) 108Climatisation
CombiL'arrière de l'habitacle bénéficie d'uneclimatisation supplémentaire via les
bouches d'aération situées au-des‐
sus de la partie conducteur et passa‐
ge OPEL MOVANO_B 2015 Manuel dutilisation (in French) 108Climatisation
CombiL'arrière de l'habitacle bénéficie d'uneclimatisation supplémentaire via les
bouches d'aération situées au-des‐
sus de la partie conducteur et passa‐
ge](/img/37/24258/w960_24258-109.png)

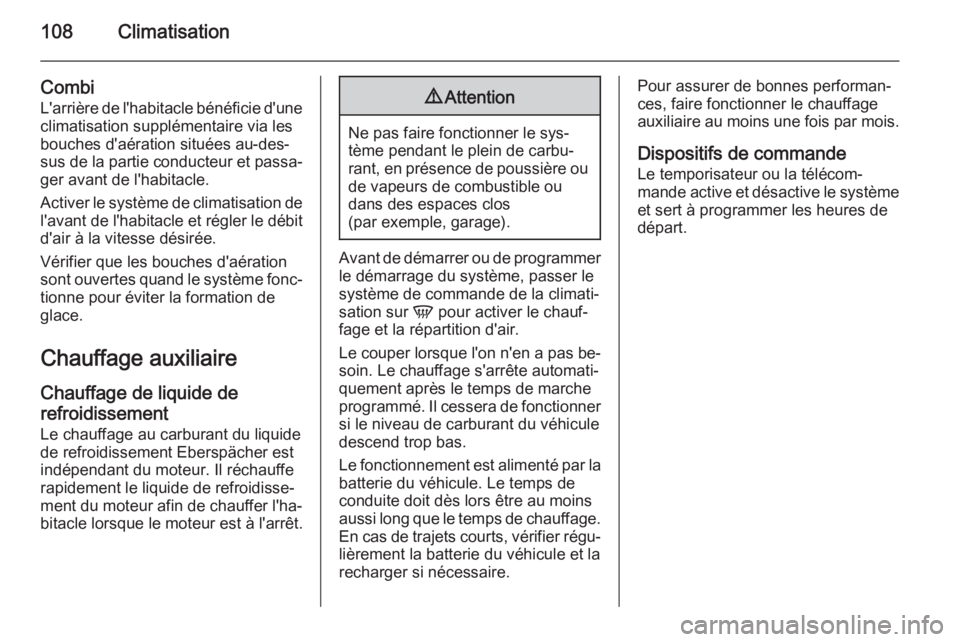

108Climatisation
CombiL'arrière de l'habitacle bénéficie d'uneclimatisation supplémentaire via les
bouches d'aération situées au-des‐
sus de la partie conducteur et passa‐
ger avant de l'habitacle.
Activer le système de climatisation de l'avant de l'habitacle et régler le débit
d'air à la vitesse désirée.
Vérifier que les bouches d'aération
sont ouvertes quand le système fonc‐
tionne pour éviter la formation de
glace.
Chauffage auxiliaire Chauffage de liquide de
refroidissement Le chauffage au carburant du liquide
de refroidissement Eberspächer est
indépendant du moteur. Il réchauffe
rapidement le liquide de refroidisse‐
ment du moteur afin de chauffer l'ha‐
bitacle lorsque le moteur est à l'arrêt.9 Attention
Ne pas faire fonctionner le sys‐
tème pendant le plein de carbu‐
rant, en présence de poussière ou de vapeurs de combustible ou
dans des espaces clos
(par exemple, garage).
Avant de démarrer ou de programmer
le démarrage du système, passer le
système de commande de la climati‐
sation sur V pour activer le chauf‐
fage et la répartition d'air.
Le couper lorsque l'on n'en a pas be‐ soin. Le chauffage s'arrête automati‐
quement après le temps de marche programmé. Il cessera de fonctionner
si le niveau de carburant du véhicule
descend trop bas.
Le fonctionnement est alimenté par la batterie du véhicule. Le temps deconduite doit dès lors être au moins
aussi long que le temps de chauffage. En cas de trajets courts, vérifier régu‐ lièrement la batterie du véhicule et la
recharger si nécessaire.
Pour assurer de bonnes performan‐
ces, faire fonctionner le chauffage
auxiliaire au moins une fois par mois.
Dispositifs de commande
Le temporisateur ou la télécom‐
mande active et désactive le système et sert à programmer les heures de
départ.
