OPEL MOVANO_B 2015 Uputstvo za upotrebu (in Serbian)

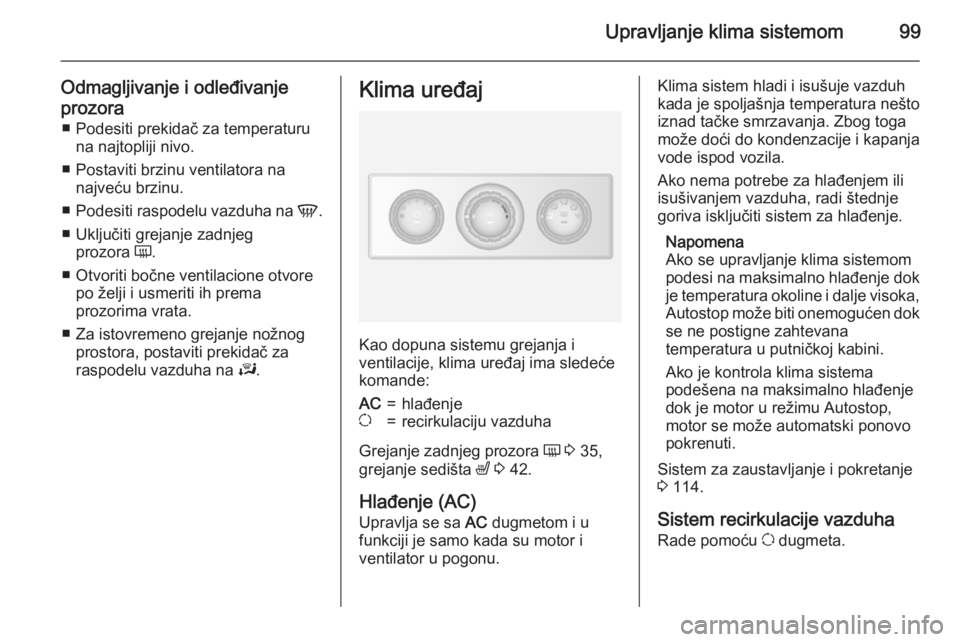

Upravljanje klima sistemom99
Odmagljivanje i odleđivanjeprozora ■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Podesiti raspodelu vazduha na V.
■ Uključiti grejanje zadnjeg prozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
■ Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
AC=hlađenjeu=recirkulaciju vazduha
Grejanje zadnjeg prozora Ü 3 35,
grejanje sedišta ß 3 42.
Hlađenje (AC) Upravlja se sa AC dugmetom i u
funkciji je samo kada su motor i
ventilator u pogonu.
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura nešto
iznad tačke smrzavanja. Zbog toga
može doći do kondenzacije i kapanja
vode ispod vozila.
Ako nema potrebe za hlađenjem ili
isušivanjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Napomena
Ako se upravljanje klima sistemom podesi na maksimalno hlađenje dok
je temperatura okoline i dalje visoka,
Autostop može biti onemogućen dok se ne postigne zahtevana
temperatura u putničkoj kabini.
Ako je kontrola klima sistema
podešena na maksimalno hlađenje
dok je motor u režimu Autostop,
motor se može automatski ponovo
pokrenuti.
Sistem za zaustavljanje i pokretanje
3 114.
Sistem recirkulacije vazduha Rade pomoću u dugmeta.

100Upravljanje klima sistemom9Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti. U putničkom prostoru dolazi do
pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo vazduh brzo izašao napolje.
■ Hlađenje AC uključeno.
■ Sistem recirkulacije vazduha u
uključen.
■ Podesiti raspodelu vazduha na M.
■ Podesiti prekidač za temperaturu na najhladniji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje prozora ■ Prekidač za hlađenje n uključen.
■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Podesiti raspodelu vazduha na V.
■ Uključiti grejanje zadnjeg prozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
■ Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.Elektronski upravljani
klima sistem
Komande za: ■ Temperatura
■ Raspodela vazduha i izbor menija
■ Brzina ventilatora
AUTO=Automatski režimu=recirkulaciju vazduhaV=odmagljivanje i odleđivanje
Grejanje zadnjeg prozora Ü 3 35,
grejanje sedišta ß 3 42.

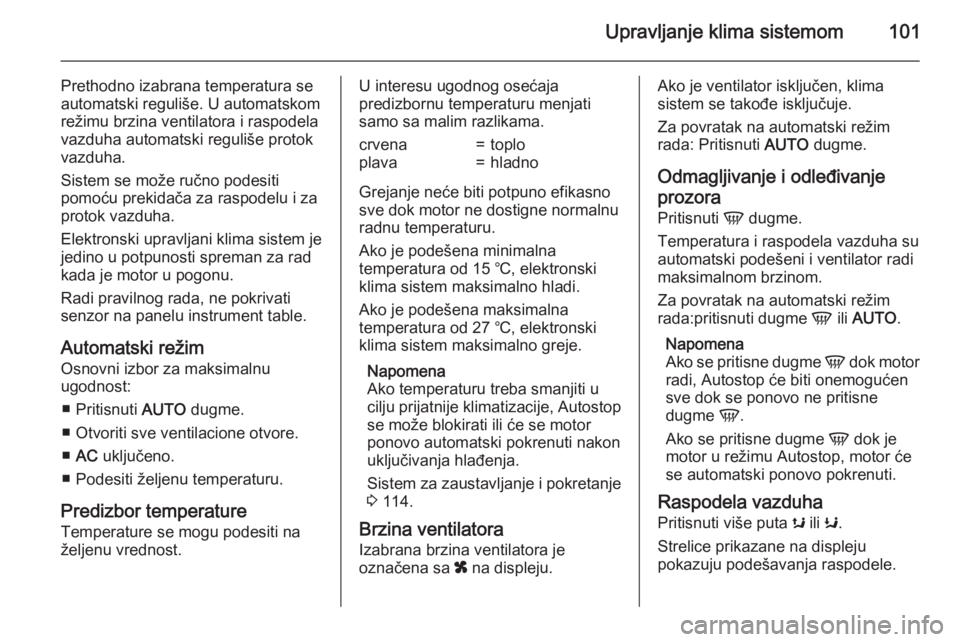

Upravljanje klima sistemom101
Prethodno izabrana temperatura se
automatski reguliše. U automatskom režimu brzina ventilatora i raspodela
vazduha automatski reguliše protok
vazduha.
Sistem se može ručno podesiti
pomoću prekidača za raspodelu i za
protok vazduha.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.
Radi pravilnog rada, ne pokrivati
senzor na panelu instrument table.
Automatski režim
Osnovni izbor za maksimalnu
ugodnost:
■ Pritisnuti AUTO dugme.
■ Otvoriti sve ventilacione otvore.
■ AC uključeno.
■ Podesiti željenu temperaturu.
Predizbor temperature
Temperature se mogu podesiti na
željenu vrednost.U interesu ugodnog osećaja
predizbornu temperaturu menjati
samo sa malim razlikama.crvena=toploplava=hladno
Grejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Ako je podešena minimalna
temperatura od 15 ℃, elektronski
klima sistem maksimalno hladi.
Ako je podešena maksimalna
temperatura od 27 ℃, elektronski
klima sistem maksimalno greje.
Napomena
Ako temperaturu treba smanjiti u
cilju prijatnije klimatizacije, Autostop se može blokirati ili će se motor
ponovo automatski pokrenuti nakon
uključivanja hlađenja.
Sistem za zaustavljanje i pokretanje
3 114.
Brzina ventilatora
Izabrana brzina ventilatora je
označena sa x na displeju.
Ako je ventilator isključen, klima
sistem se takođe isključuje.
Za povratak na automatski režim
rada: Pritisnuti AUTO dugme.
Odmagljivanje i odleđivanje
prozora
Pritisnuti V dugme.
Temperatura i raspodela vazduha su
automatski podešeni i ventilator radi
maksimalnom brzinom.
Za povratak na automatski režim
rada:pritisnuti dugme V ili AUTO .
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.
Raspodela vazduha
Pritisnuti više puta s ili K.
Strelice prikazane na displeju
pokazuju podešavanja raspodele.

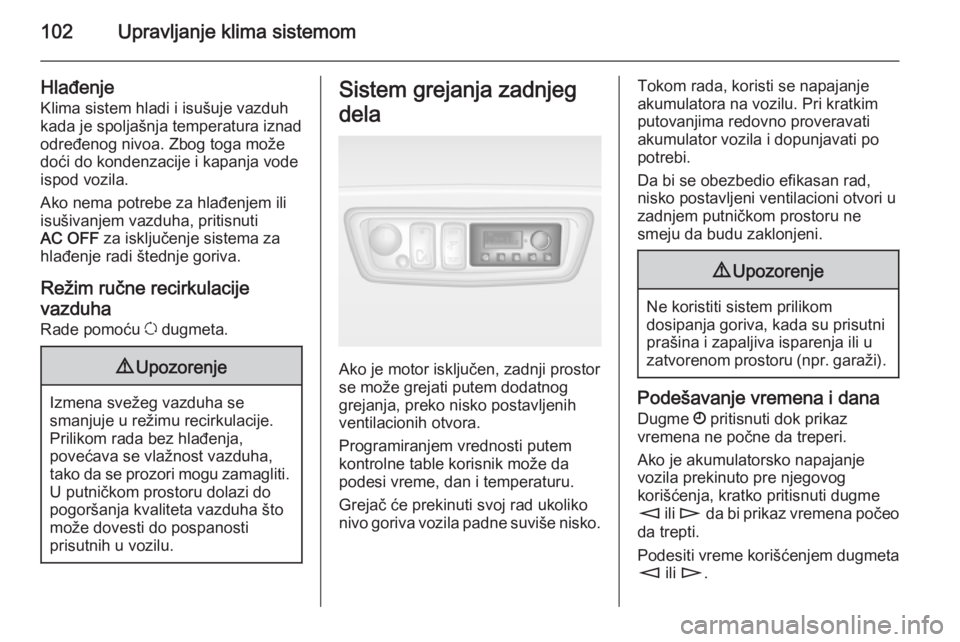

102Upravljanje klima sistemom
Hlađenje
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode ispod vozila.
Ako nema potrebe za hlađenjem ili
isušivanjem vazduha, pritisnuti
AC OFF za isključenje sistema za
hlađenje radi štednje goriva.
Režim ručne recirkulacije
vazduha
Rade pomoću u dugmeta.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti. U putničkom prostoru dolazi do
pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Sistem grejanja zadnjeg
dela
Ako je motor isključen, zadnji prostor
se može grejati putem dodatnog
grejanja, preko nisko postavljenih
ventilacionih otvora.
Programiranjem vrednosti putem
kontrolne table korisnik može da
podesi vreme, dan i temperaturu.
Grejač će prekinuti svoj rad ukoliko
nivo goriva vozila padne suviše nisko.
Tokom rada, koristi se napajanje akumulatora na vozilu. Pri kratkim
putovanjima redovno proveravati
akumulator vozila i dopunjavati po
potrebi.
Da bi se obezbedio efikasan rad,
nisko postavljeni ventilacioni otvori u
zadnjem putničkom prostoru ne
smeju da budu zaklonjeni.9 Upozorenje
Ne koristiti sistem prilikom
dosipanja goriva, kada su prisutni
prašina i zapaljiva isparenja ili u
zatvorenom prostoru ( npr. garaži).
Podešavanje vremena i dana
Dugme Ö pritisnuti dok prikaz
vremena ne počne da treperi.
Ako je akumulatorsko napajanje
vozila prekinuto pre njegovog
korišćenja, kratko pritisnuti dugme
m ili n da bi prikaz vremena počeo
da trepti.
Podesiti vreme korišćenjem dugmeta
m ili n .

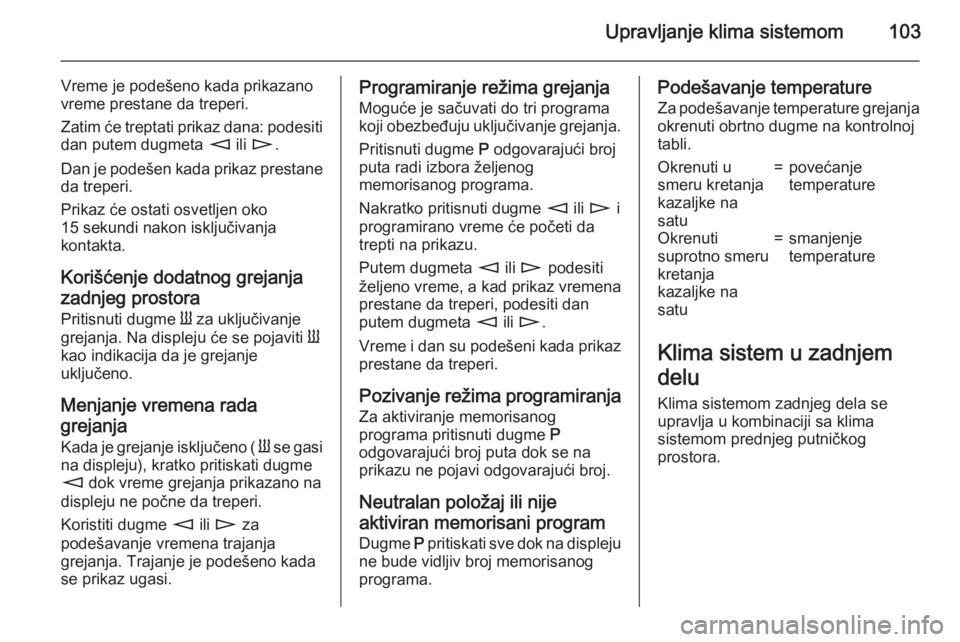

Upravljanje klima sistemom103
Vreme je podešeno kada prikazano
vreme prestane da treperi.
Zatim će treptati prikaz dana: podesiti
dan putem dugmeta m ili n .
Dan je podešen kada prikaz prestane da treperi.
Prikaz će ostati osvetljen oko
15 sekundi nakon isključivanja
kontakta.
Korišćenje dodatnog grejanja
zadnjeg prostora Pritisnuti dugme Y za uključivanje
grejanja. Na displeju će se pojaviti Y
kao indikacija da je grejanje
uključeno.
Menjanje vremena rada
grejanja Kada je grejanje isključeno ( Y se gasi
na displeju), kratko pritiskati dugme
m dok vreme grejanja prikazano na
displeju ne počne da treperi.
Koristiti dugme m ili n za
podešavanje vremena trajanja
grejanja. Trajanje je podešeno kada
se prikaz ugasi.Programiranje režima grejanja
Moguće je sačuvati do tri programa
koji obezbeđuju uključivanje grejanja.
Pritisnuti dugme P odgovarajući broj
puta radi izbora željenog
memorisanog programa.
Nakratko pritisnuti dugme m ili n i
programirano vreme će početi da
trepti na prikazu.
Putem dugmeta m ili n podesiti
željeno vreme, a kad prikaz vremena prestane da treperi, podesiti dan
putem dugmeta m ili n .
Vreme i dan su podešeni kada prikaz prestane da treperi.
Pozivanje režima programiranja
Za aktiviranje memorisanog
programa pritisnuti dugme P
odgovarajući broj puta dok se na
prikazu ne pojavi odgovarajući broj.
Neutralan položaj ili nije
aktiviran memorisani program Dugme P pritiskati sve dok na displeju
ne bude vidljiv broj memorisanog
programa.Podešavanje temperature
Za podešavanje temperature grejanja okrenuti obrtno dugme na kontrolnojtabli.Okrenuti u
smeru kretanja
kazaljke na
satu=povećanje
temperatureOkrenuti
suprotno smeru
kretanja
kazaljke na
satu=smanjenje
temperature
Klima sistem u zadnjem
delu Klima sistemom zadnjeg dela se
upravlja u kombinaciji sa klima
sistemom prednjeg putničkog
prostora.

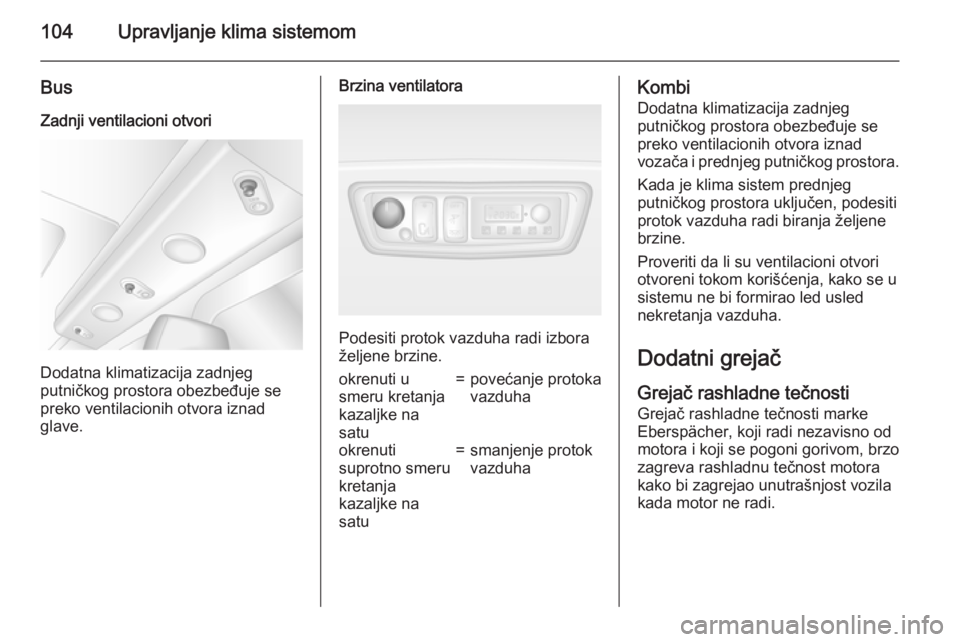

104Upravljanje klima sistemom
Bus
Zadnji ventilacioni otvori
Dodatna klimatizacija zadnjeg
putničkog prostora obezbeđuje se
preko ventilacionih otvora iznad
glave.
Brzina ventilatora
Podesiti protok vazduha radi izbora
željene brzine.
okrenuti u
smeru kretanja
kazaljke na
satu=povećanje protoka
vazduhaokrenuti
suprotno smeru
kretanja
kazaljke na
satu=smanjenje protok
vazduhaKombi
Dodatna klimatizacija zadnjeg
putničkog prostora obezbeđuje se
preko ventilacionih otvora iznad
vozača i prednjeg putničkog prostora.
Kada je klima sistem prednjeg
putničkog prostora uključen, podesiti
protok vazduha radi biranja željene
brzine.
Proveriti da li su ventilacioni otvori
otvoreni tokom korišćenja, kako se u sistemu ne bi formirao led usled
nekretanja vazduha.
Dodatni grejač
Grejač rashladne tečnosti Grejač rashladne tečnosti markeEberspächer, koji radi nezavisno od
motora i koji se pogoni gorivom, brzo
zagreva rashladnu tečnost motora
kako bi zagrejao unutrašnjost vozila
kada motor ne radi.

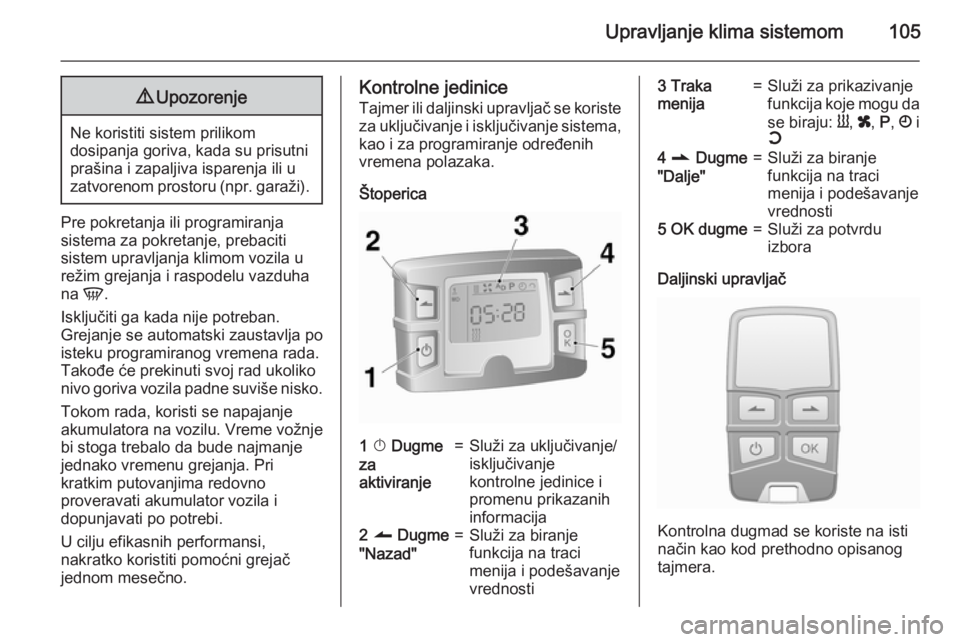

Upravljanje klima sistemom1059Upozorenje
Ne koristiti sistem prilikom
dosipanja goriva, kada su prisutni
prašina i zapaljiva isparenja ili u
zatvorenom prostoru ( npr. garaži).
Pre pokretanja ili programiranja
sistema za pokretanje, prebaciti
sistem upravljanja klimom vozila u
režim grejanja i raspodelu vazduha
na V.
Isključiti ga kada nije potreban.
Grejanje se automatski zaustavlja po
isteku programiranog vremena rada.
Takođe će prekinuti svoj rad ukoliko
nivo goriva vozila padne suviše nisko.
Tokom rada, koristi se napajanje
akumulatora na vozilu. Vreme vožnje
bi stoga trebalo da bude najmanje
jednako vremenu grejanja. Pri
kratkim putovanjima redovno
proveravati akumulator vozila i
dopunjavati po potrebi.
U cilju efikasnih performansi,
nakratko koristiti pomoćni grejač
jednom mesečno.
Kontrolne jedinice
Tajmer ili daljinski upravljač se koriste
za uključivanje i isključivanje sistema, kao i za programiranje određenih
vremena polazaka.
Štoperica1 X Dugme
za
aktiviranje=Služi za uključivanje/
isključivanje
kontrolne jedinice i
promenu prikazanih
informacija2 q Dugme
"Nazad"=Služi za biranje
funkcija na traci
menija i podešavanje
vrednosti3 Traka
menija=Služi za prikazivanje
funkcija koje mogu da
se biraju: Y, x , P , Ö i
Y4 r Dugme
"Dalje"=Služi za biranje
funkcija na traci
menija i podešavanje
vrednosti5 OK dugme=Služi za potvrdu
izbora
Daljinski upravljač
Kontrolna dugmad se koriste na isti
način kao kod prethodno opisanog
tajmera.

106Upravljanje klima sistemom

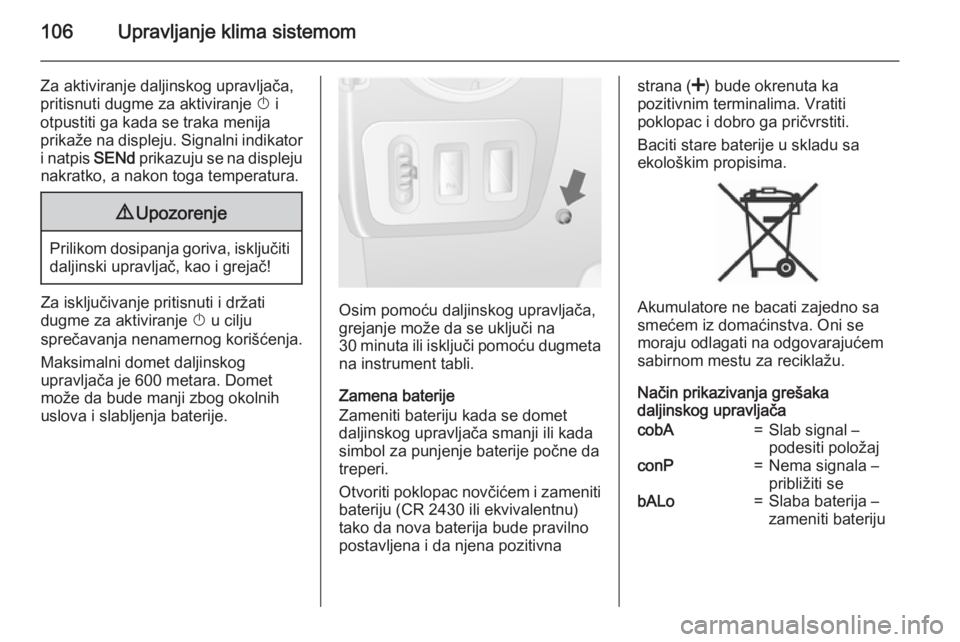

Za aktiviranje daljinskog upravljača,
pritisnuti dugme za aktiviranje X i
otpustiti ga kada se traka menija
prikaže na displeju. Signalni indikator
i natpis SENd prikazuju se na displeju
nakratko, a nakon toga temperatura.9 Upozorenje
Prilikom dosipanja goriva, isključiti
daljinski upravljač, kao i grejač!
Za isključivanje pritisnuti i držati
dugme za aktiviranje X u cilju
sprečavanja nenamernog korišćenja.
Maksimalni domet daljinskog
upravljača je 600 metara. Domet
može da bude manji zbog okolnih
uslova i slabljenja baterije.Osim pomoću daljinskog upravljača,
grejanje može da se uključi na
30 minuta ili isključi pomoću dugmeta
na instrument tabli.
Zamena baterije
Zameniti bateriju kada se domet
daljinskog upravljača smanji ili kada
simbol za punjenje baterije počne da
treperi.
Otvoriti poklopac novčićem i zameniti bateriju (CR 2430 ili ekvivalentnu)
tako da nova baterija bude pravilno
postavljena i da njena pozitivna
strana ( <) bude okrenuta ka
pozitivnim terminalima. Vratiti
poklopac i dobro ga pričvrstiti.
Baciti stare baterije u skladu sa
ekološkim propisima.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Način prikazivanja grešaka
daljinskog upravljača
cobA=Slab signal –
podesiti položajconP=Nema signala –
približiti sebALo=Slaba baterija –
zameniti bateriju

Upravljanje klima sistemom107

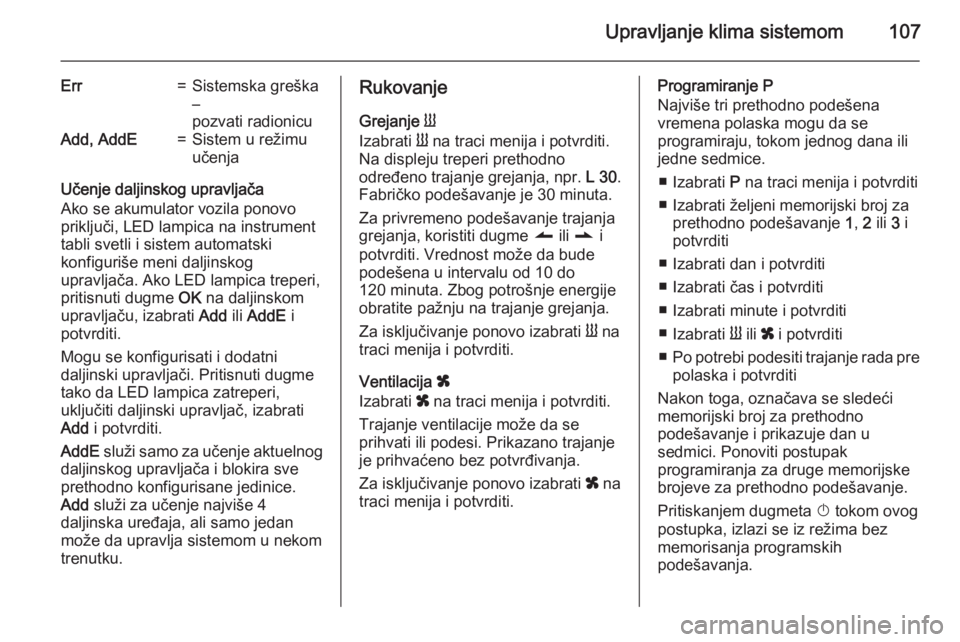

Err=Sistemska greška
–
pozvati radionicuAdd, AddE=Sistem u režimu
učenja
Učenje daljinskog upravljača
Ako se akumulator vozila ponovo priključi, LED lampica na instrument
tabli svetli i sistem automatski
konfiguriše meni daljinskog
upravljača. Ako LED lampica treperi,
pritisnuti dugme OK na daljinskom
upravljaču, izabrati Add ili AddE i
potvrditi.
Mogu se konfigurisati i dodatni
daljinski upravljači. Pritisnuti dugme
tako da LED lampica zatreperi,
uključiti daljinski upravljač, izabrati
Add i potvrditi.
AddE služi samo za učenje aktuelnog
daljinskog upravljača i blokira sve
prethodno konfigurisane jedinice.
Add služi za učenje najviše 4
daljinska uređaja, ali samo jedan
može da upravlja sistemom u nekom
trenutku.
Rukovanje
Grejanje Y
Izabrati Y na traci menija i potvrditi.
Na displeju treperi prethodno određeno trajanje grejanja, npr. L 30.
Fabričko podešavanje je 30 minuta.
Za privremeno podešavanje trajanja grejanja, koristiti dugme q ili r i
potvrditi. Vrednost može da bude
podešena u intervalu od 10 do
120 minuta. Zbog potrošnje energije obratite pažnju na trajanje grejanja.
Za isključivanje ponovo izabrati Y na
traci menija i potvrditi.
Ventilacija x
Izabrati x na traci menija i potvrditi.
Trajanje ventilacije može da se
prihvati ili podesi. Prikazano trajanje
je prihvaćeno bez potvrđivanja.
Za isključivanje ponovo izabrati x na
traci menija i potvrditi.Programiranje P
Najviše tri prethodno podešena
vremena polaska mogu da se
programiraju, tokom jednog dana ili
jedne sedmice.
■ Izabrati P na traci menija i potvrditi
■ Izabrati željeni memorijski broj za prethodno podešavanje 1, 2 ili 3 i
potvrditi
■ Izabrati dan i potvrditi
■ Izabrati čas i potvrditi
■ Izabrati minute i potvrditi
■ Izabrati Y ili x i potvrditi
■ Po potrebi podesiti trajanje rada pre
polaska i potvrditi
Nakon toga, označava se sledeći
memorijski broj za prethodno
podešavanje i prikazuje dan u
sedmici. Ponoviti postupak
programiranja za druge memorijske
brojeve za prethodno podešavanje.
Pritiskanjem dugmeta X tokom ovog
postupka, izlazi se iz režima bez memorisanja programskih
podešavanja.

108Upravljanje klima sistemom

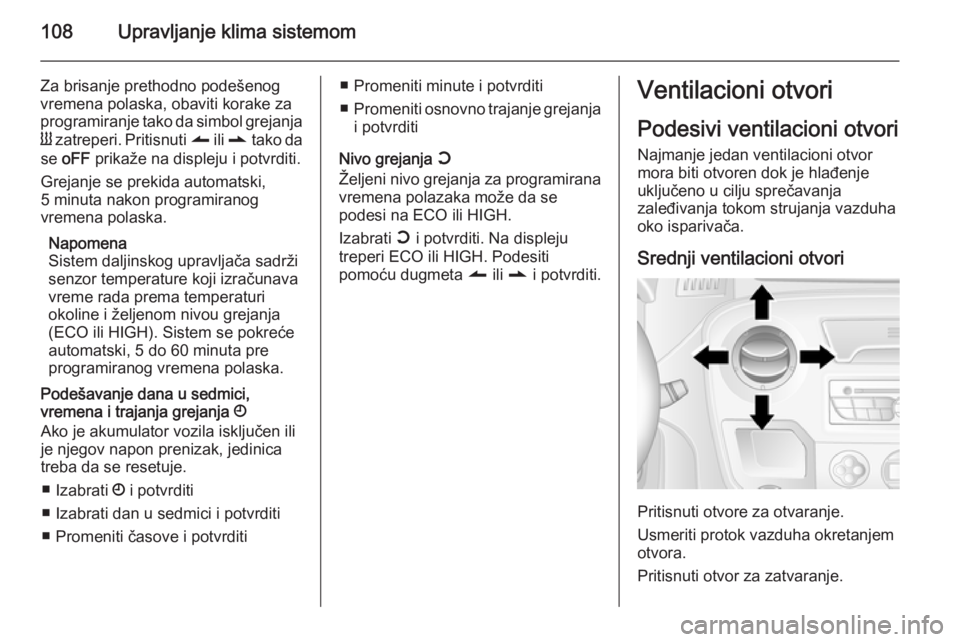

Za brisanje prethodno podešenog
vremena polaska, obaviti korake za
programiranje tako da simbol grejanja
Y zatreperi. Pritisnuti q ili r tako da
se oFF prikaže na displeju i potvrditi.
Grejanje se prekida automatski,
5 minuta nakon programiranog
vremena polaska.
Napomena
Sistem daljinskog upravljača sadrži
senzor temperature koji izračunava
vreme rada prema temperaturi
okoline i željenom nivou grejanja
(ECO ili HIGH). Sistem se pokreće
automatski, 5 do 60 minuta pre programiranog vremena polaska.
Podešavanje dana u sedmici,
vremena i trajanja grejanja Ö
Ako je akumulator vozila isključen ili je njegov napon prenizak, jedinica
treba da se resetuje.
■ Izabrati Ö i potvrditi
■ Izabrati dan u sedmici i potvrditi
■ Promeniti časove i potvrditi■ Promeniti minute i potvrditi
■ Promeniti osnovno trajanje grejanja
i potvrditi
Nivo grejanja Y
Željeni nivo grejanja za programirana vremena polazaka može da se
podesi na ECO ili HIGH.
Izabrati Y i potvrditi. Na displeju
treperi ECO ili HIGH. Podesiti
pomoću dugmeta q ili r i potvrditi.Ventilacioni otvori
Podesivi ventilacioni otvoriNajmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno u cilju sprečavanja
zaleđivanja tokom strujanja vazduha
oko isparivača.
Srednji ventilacioni otvori
Pritisnuti otvore za otvaranje.
Usmeriti protok vazduha okretanjem
otvora.
Pritisnuti otvor za zatvaranje.
