OPEL MOVANO_B 2015 Uputstvo za upotrebu (in Serbian)

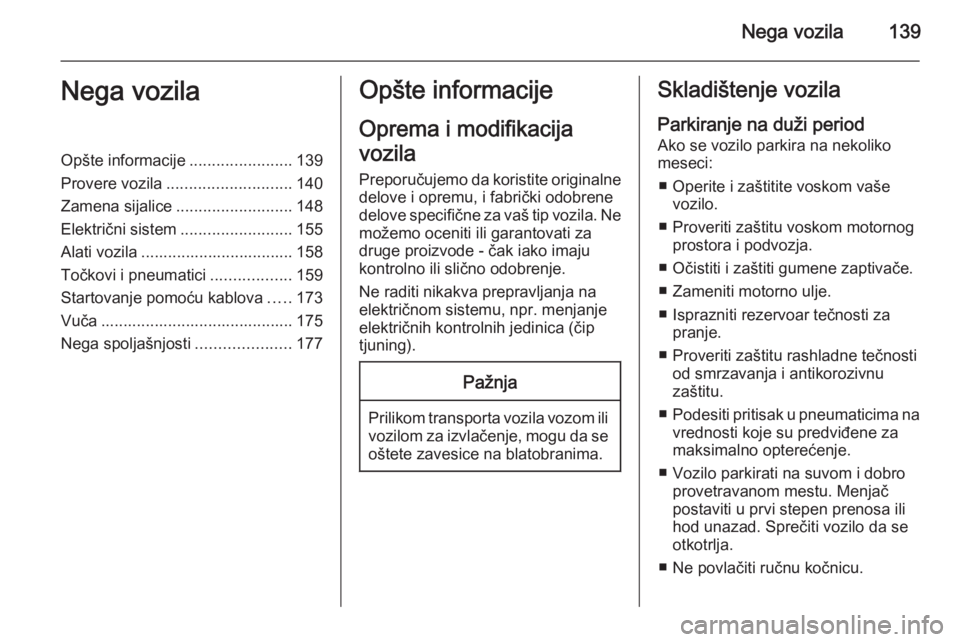

Nega vozila139Nega vozilaOpšte informacije.......................139
Provere vozila ............................ 140
Zamena sijalice .......................... 148
Električni sistem .........................155
Alati vozila .................................. 158
Točkovi i pneumatici ..................159
Startovanje pomoću kablova .....173
Vuča ........................................... 175
Nega spoljašnjosti .....................177Opšte informacije
Oprema i modifikacija
vozila Preporučujemo da koristite originalne
delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila. Ne možemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Ne raditi nikakva prepravljanja na
električnom sistemu, npr. menjanje električnih kontrolnih jedinica (čip
tjuning).Pažnja
Prilikom transporta vozila vozom ili vozilom za izvlačenje, mogu da se oštete zavesice na blatobranima.
Skladištenje vozila
Parkiranje na duži period Ako se vozilo parkira na nekoliko
meseci:
■ Operite i zaštitite voskom vaše vozilo.
■ Proveriti zaštitu voskom motornog prostora i podvozja.
■ Očistiti i zaštiti gumene zaptivače.
■ Zameniti motorno ulje.
■ Isprazniti rezervoar tečnosti za pranje.
■ Proveriti zaštitu rashladne tečnosti od smrzavanja i antikorozivnu
zaštitu.
■ Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje.
■ Vozilo parkirati na suvom i dobro provetravanom mestu. Menjač
postaviti u prvi stepen prenosa ili
hod unazad. Sprečiti vozilo da se
otkotrlja.
■ Ne povlačiti ručnu kočnicu.

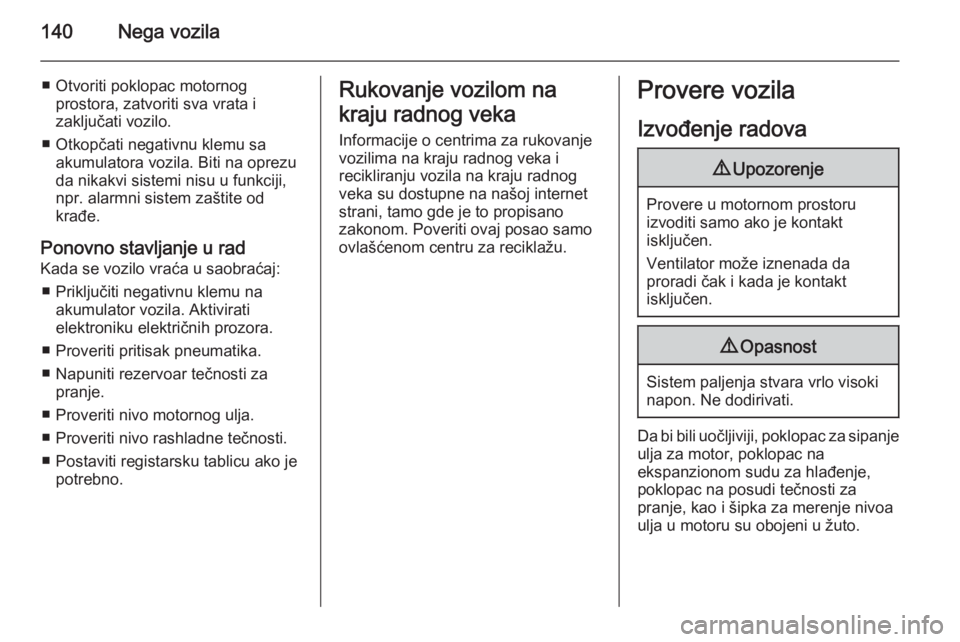

140Nega vozila
■ Otvoriti poklopac motornogprostora, zatvoriti sva vrata i
zaključati vozilo.
■ Otkopčati negativnu klemu sa akumulatora vozila. Biti na oprezu
da nikakvi sistemi nisu u funkciji,
npr. alarmni sistem zaštite od
krađe.
Ponovno stavljanje u rad
Kada se vozilo vraća u saobraćaj:
■ Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
■ Proveriti pritisak pneumatika.
■ Napuniti rezervoar tečnosti za pranje.
■ Proveriti nivo motornog ulja.
■ Proveriti nivo rashladne tečnosti. ■ Postaviti registarsku tablicu ako je potrebno.Rukovanje vozilom na
kraju radnog veka
Informacije o centrima za rukovanje
vozilima na kraju radnog veka i
recikliranju vozila na kraju radnog
veka su dostupne na našoj internet
strani, tamo gde je to propisano
zakonom. Poveriti ovaj posao samo
ovlašćenom centru za reciklažu.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja stvara vrlo visoki
napon. Ne dodirivati.
Da bi bili uočljiviji, poklopac za sipanje ulja za motor, poklopac na
ekspanzionom sudu za hlađenje,
poklopac na posudi tečnosti za
pranje, kao i šipka za merenje nivoa
ulja u motoru su obojeni u žuto.

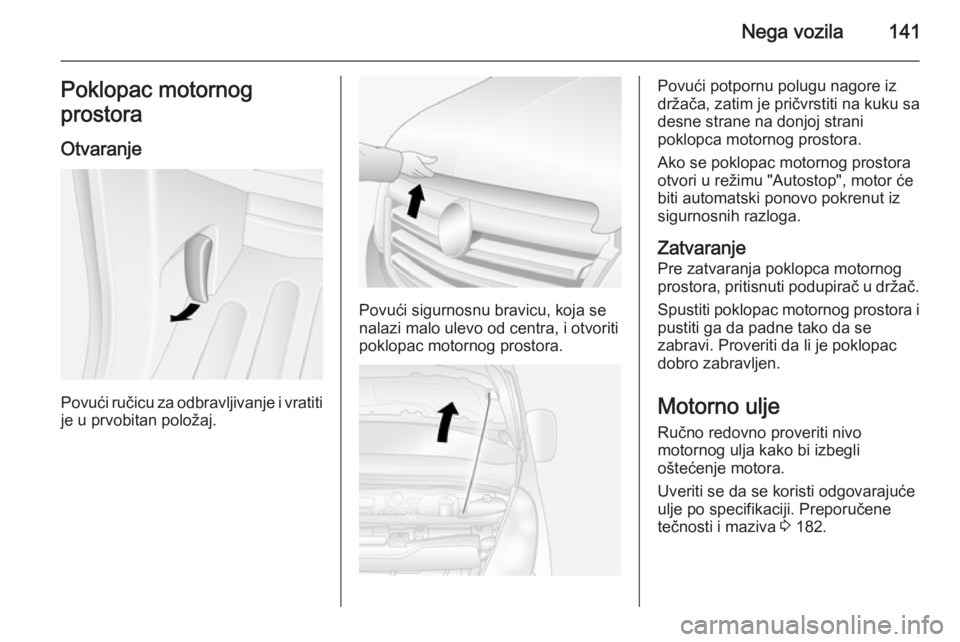

Nega vozila141Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.
Povući sigurnosnu bravicu, koja se
nalazi malo ulevo od centra, i otvoriti poklopac motornog prostora.
Povući potpornu polugu nagore iz
držača, zatim je pričvrstiti na kuku sa
desne strane na donjoj strani
poklopca motornog prostora.
Ako se poklopac motornog prostora otvori u režimu "Autostop", motor će
biti automatski ponovo pokrenut iz
sigurnosnih razloga.
Zatvaranje Pre zatvaranja poklopca motornogprostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora ipustiti ga da padne tako da se
zabravi. Proveriti da li je poklopac
dobro zabravljen.
Motorno ulje Ručno redovno proveriti nivo
motornog ulja kako bi izbegli
oštećenje motora.
Uveriti se da se koristi odgovarajuće
ulje po specifikaciji. Preporučene
tečnosti i maziva 3 182.

142Nega vozila

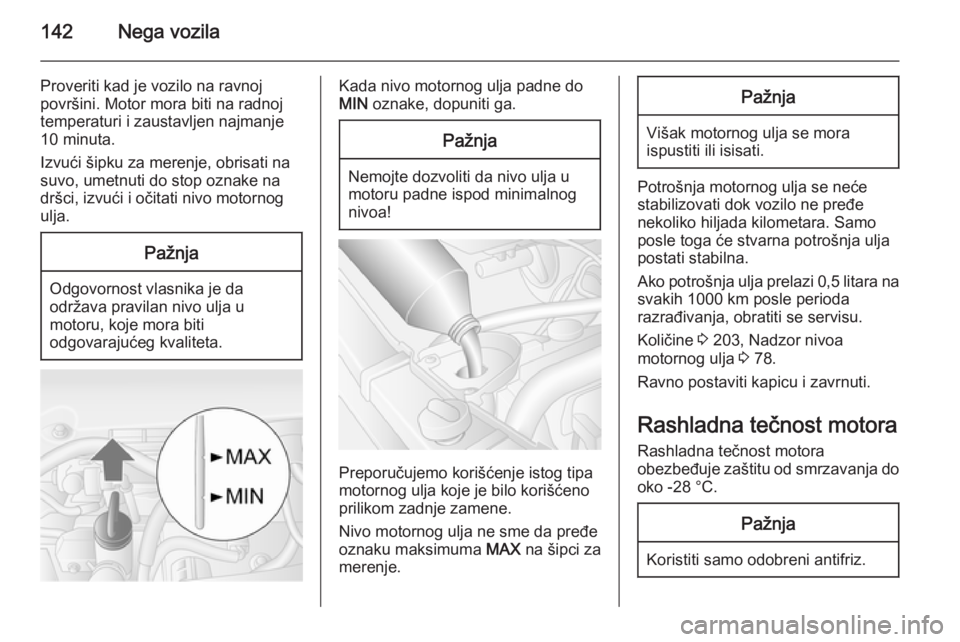

Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj
temperaturi i zaustavljen najmanje
10 minuta.
Izvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.Pažnja
Odgovornost vlasnika je da
održava pravilan nivo ulja u
motoru, koje mora biti
odgovarajućeg kvaliteta.
Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.Pažnja
Nemojte dozvoliti da nivo ulja u
motoru padne ispod minimalnog
nivoa!
Preporučujemo korišćenje istog tipa
motornog ulja koje je bilo korišćeno
prilikom zadnje zamene.
Nivo motornog ulja ne sme da pređe
oznaku maksimuma MAX na šipci za
merenje.
Pažnja
Višak motornog ulja se mora
ispustiti ili isisati.
Potrošnja motornog ulja se neće
stabilizovati dok vozilo ne pređe
nekoliko hiljada kilometara. Samo posle toga će stvarna potrošnja uljapostati stabilna.
Ako potrošnja ulja prelazi 0,5 litara na
svakih 1000 km posle perioda
razrađivanja, obratiti se servisu.
Količine 3 203, Nadzor nivoa
motornog ulja 3 78.
Ravno postaviti kapicu i zavrnuti.
Rashladna tečnost motora Rashladna tečnost motora
obezbeđuje zaštitu od smrzavanja do oko -28 °C.
Pažnja
Koristiti samo odobreni antifriz.

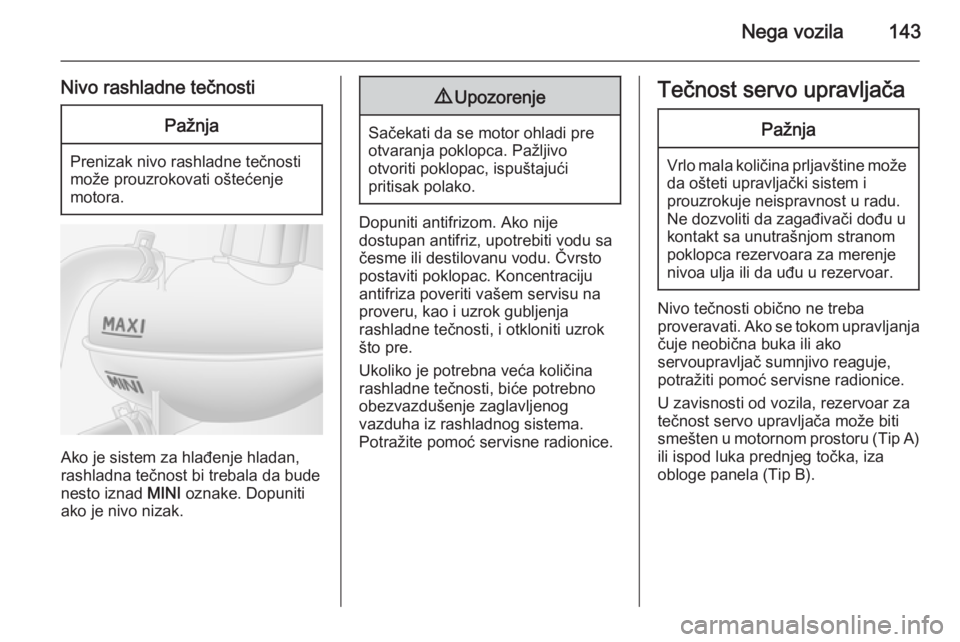

Nega vozila143
Nivo rashladne tečnostiPažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.
Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
nesto iznad MINI oznake. Dopuniti
ako je nivo nizak.
9 Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Dopuniti antifrizom. Ako nije
dostupan antifriz, upotrebiti vodu sa
česme ili destilovanu vodu. Čvrsto postaviti poklopac. Koncentraciju
antifriza poveriti vašem servisu na
proveru, kao i uzrok gubljenja
rashladne tečnosti, i otkloniti uzrok
što pre.
Ukoliko je potrebna veća količina
rashladne tečnosti, biće potrebno obezvazdušenje zaglavljenog
vazduha iz rashladnog sistema.
Potražite pomoć servisne radionice.
Tečnost servo upravljačaPažnja
Vrlo mala količina prljavštine može da ošteti upravljački sistem i
prouzrokuje neispravnost u radu.
Ne dozvoliti da zagađivači dođu u
kontakt sa unutrašnjom stranom
poklopca rezervoara za merenje
nivoa ulja ili da uđu u rezervoar.
Nivo tečnosti obično ne treba
proveravati. Ako se tokom upravljanja čuje neobična buka ili ako
servoupravljač sumnjivo reaguje,
potražiti pomoć servisne radionice.
U zavisnosti od vozila, rezervoar za
tečnost servo upravljača može biti
smešten u motornom prostoru (Tip A )
ili ispod luka prednjeg točka, iza
obloge panela (Tip B).

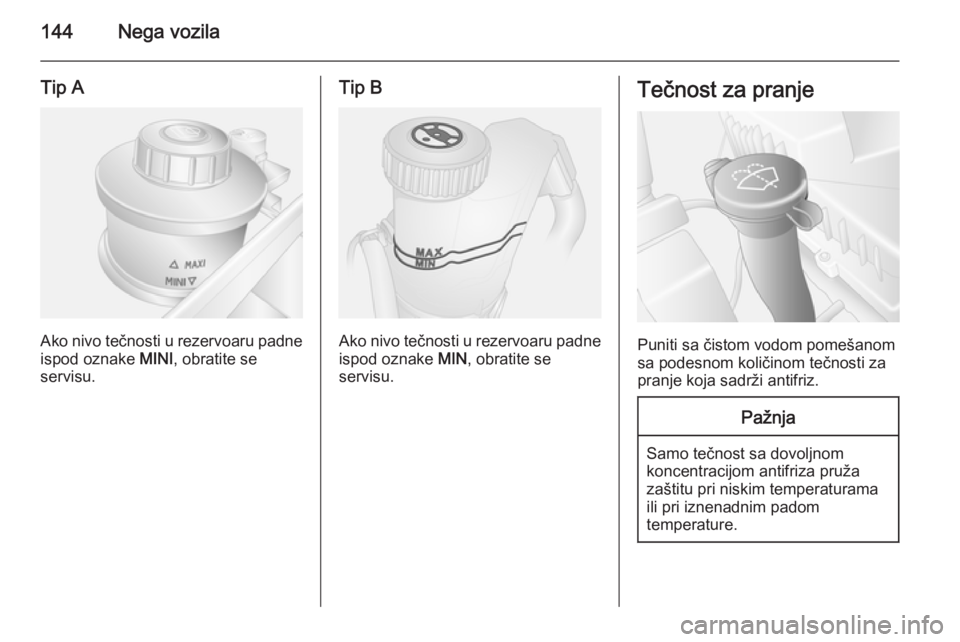

144Nega vozila
Tip A
Ako nivo tečnosti u rezervoaru padneispod oznake MINI, obratite se
servisu.
Tip B
Ako nivo tečnosti u rezervoaru padne ispod oznake MIN, obratite se
servisu.
Tečnost za pranje
Puniti sa čistom vodom pomešanom
sa podesnom količinom tečnosti za
pranje koja sadrži antifriz.
Pažnja
Samo tečnost sa dovoljnom
koncentracijom antifriza pruža
zaštitu pri niskim temperaturama
ili pri iznenadnim padom
temperature.

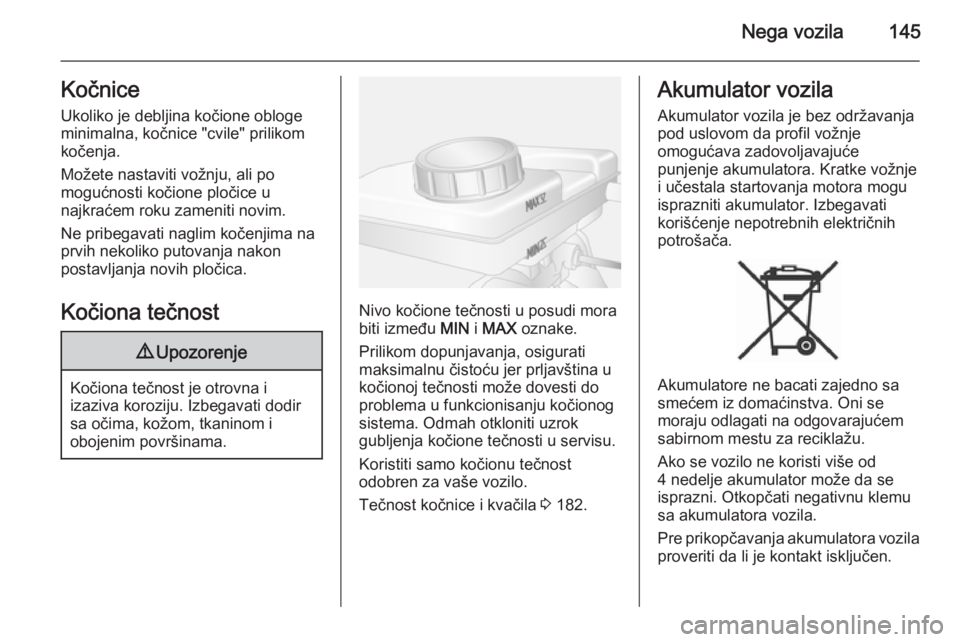

Nega vozila145KočniceUkoliko je debljina kočione obloge
minimalna, kočnice "cvile" prilikom
kočenja.
Možete nastaviti vožnju, ali po
mogućnosti kočione pločice u
najkraćem roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznake.
Prilikom dopunjavanja, osigurati
maksimalnu čistoću jer prljavština u
kočionoj tečnosti može dovesti do
problema u funkcionisanju kočionog
sistema. Odmah otkloniti uzrok
gubljenja kočione tečnosti u servisu.
Koristiti samo kočionu tečnost
odobren za vaše vozilo.
Tečnost kočnice i kvačila 3 182.
Akumulator vozila
Akumulator vozila je bez održavanja
pod uslovom da profil vožnje
omogućava zadovoljavajuće
punjenje akumulatora. Kratke vožnje
i učestala startovanja motora mogu
isprazniti akumulator. Izbegavati
korišćenje nepotrebnih električnih
potrošača.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi više od
4 nedelje akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila proveriti da li je kontakt isključen.

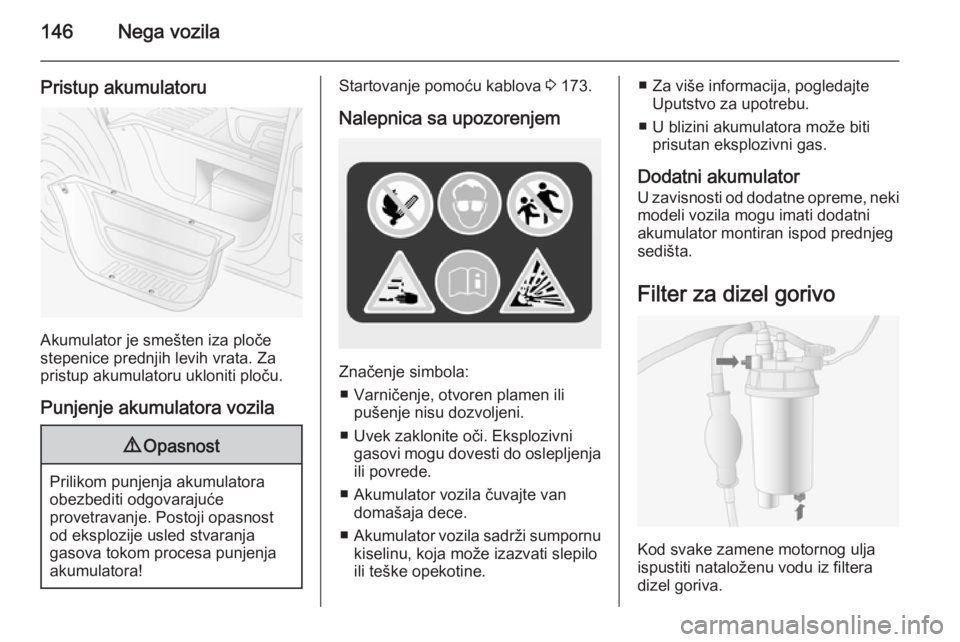

146Nega vozila
Pristup akumulatoru
Akumulator je smešten iza ploče
stepenice prednjih levih vrata. Za pristup akumulatoru ukloniti ploču.
Punjenje akumulatora vozila
9 Opasnost
Prilikom punjenja akumulatora
obezbediti odgovarajuće
provetravanje. Postoji opasnost
od eksplozije usled stvaranja
gasova tokom procesa punjenja
akumulatora!
Startovanje pomoću kablova 3 173.
Nalepnica sa upozorenjem
Značenje simbola: ■ Varničenje, otvoren plamen ili pušenje nisu dozvoljeni.
■ Uvek zaklonite oči. Eksplozivni gasovi mogu dovesti do oslepljenjaili povrede.
■ Akumulator vozila čuvajte van domašaja dece.
■ Akumulator vozila sadrži sumpornu
kiselinu, koja može izazvati slepilo
ili teške opekotine.
■ Za više informacija, pogledajte Uputstvo za upotrebu.
■ U blizini akumulatora može biti prisutan eksplozivni gas.
Dodatni akumulator
U zavisnosti od dodatne opreme, neki
modeli vozila mogu imati dodatni
akumulator montiran ispod prednjeg
sedišta.
Filter za dizel gorivo
Kod svake zamene motornog ulja
ispustiti nataloženu vodu iz filtera
dizel goriva.

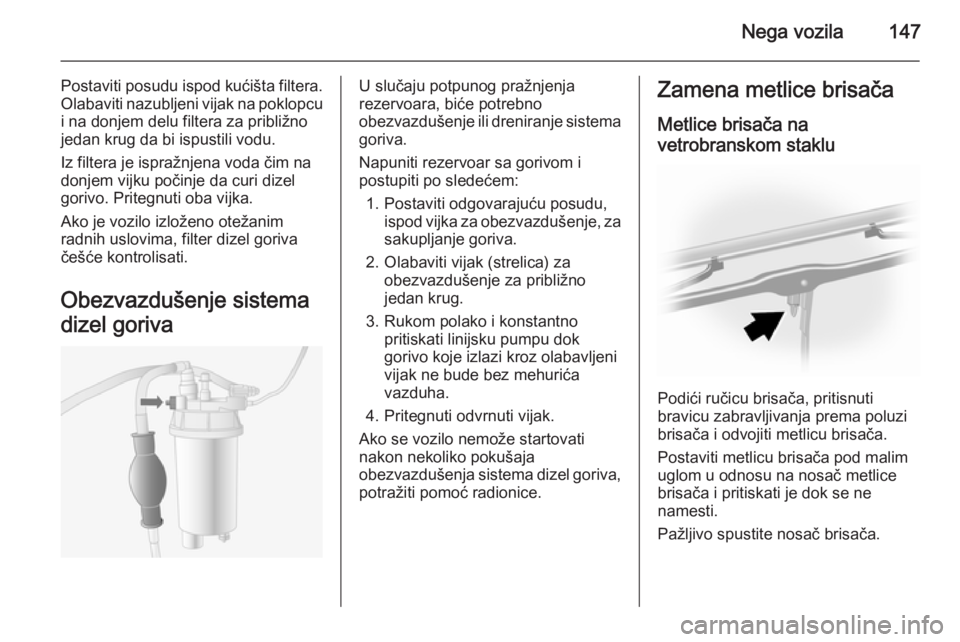

Nega vozila147
Postaviti posudu ispod kućišta filtera.Olabaviti nazubljeni vijak na poklopcu
i na donjem delu filtera za približno
jedan krug da bi ispustili vodu.
Iz filtera je ispražnjena voda čim na
donjem vijku počinje da curi dizel
gorivo. Pritegnuti oba vijka.
Ako je vozilo izloženo otežanim
radnih uslovima, filter dizel goriva
češće kontrolisati.
Obezvazdušenje sistema
dizel gorivaU slučaju potpunog pražnjenja
rezervoara, biće potrebno
obezvazdušenje ili dreniranje sistema
goriva.
Napuniti rezervoar sa gorivom i
postupiti po sledećem:
1. Postaviti odgovarajuću posudu, ispod vijka za obezvazdušenje, za
sakupljanje goriva.
2. Olabaviti vijak (strelica) za obezvazdušenje za približno
jedan krug.
3. Rukom polako i konstantno pritiskati linijsku pumpu dok
gorivo koje izlazi kroz olabavljeni
vijak ne bude bez mehurića
vazduha.
4. Pritegnuti odvrnuti vijak.
Ako se vozilo nemože startovati
nakon nekoliko pokušaja
obezvazdušenja sistema dizel goriva, potražiti pomoć radionice.Zamena metlice brisača
Metlice brisača na
vetrobranskom staklu
Podići ručicu brisača, pritisnuti
bravicu zabravljivanja prema poluzi
brisača i odvojiti metlicu brisača.
Postaviti metlicu brisača pod malim uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustite nosač brisača.

148Nega vozilaZamena sijaliceIsključiti kontakt i isključiti pripadajući
prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Provera sijalica
Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Prednja svetlaPrednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Dugo svetlo
1. Skinuti zaštitni poklopac prednjih svetla.
2. Odvojiti električni konektor sa sijalice.
3. Otkačiti osiguravajuću ušicu.
4. Izvaditi sijalicu iz kućišta svetla.
5. Staviti novu sijalicu i učvrstiti osiguravajućom ušicom.
6. Spojiti električni konektor za sijalicu.
7. Vratiti zaštitni poklopac prednjeg svetla.
