Page 191 of 249

Autóápolás189SzámÁramkör12. sebesség: jobb oldali elpá‐
rologtató ventilátor22. sebesség: bal oldali elpá‐
rologtató ventilátor31. sebesség: bal oldali elpá‐
rologtató ventilátor4Bal oldali fűtés53. sebesség: bal oldali elpá‐
rologtató ventilátor6Kondenzátor ventilátor7Jobb oldali fűtés83. sebesség: jobb oldali elpá‐
rologtató ventilátor9Elektromos tolóajtó10Folyosó világítás11Láb panel12Gyermekbiztonsági figyel‐
meztető hangjelzés131. sebesség: jobb oldali elpá‐
rologtató ventilátor
Bizonyos áramköröket több biztosíték
is védhet.
Szerszámkészlet
Szerszámok
Az első ülés alatti csomag
tartalmazza az emelőt, a
kerékkulcsot, az adaptereket (a
pótkerék eltávolításához), a
kerékagysapka-kampót és a
vonószemet.
Megjegyzés
Járműtől függően több adapter is
lehet a pótkerék kiszereléséhez.
Page 192 of 249

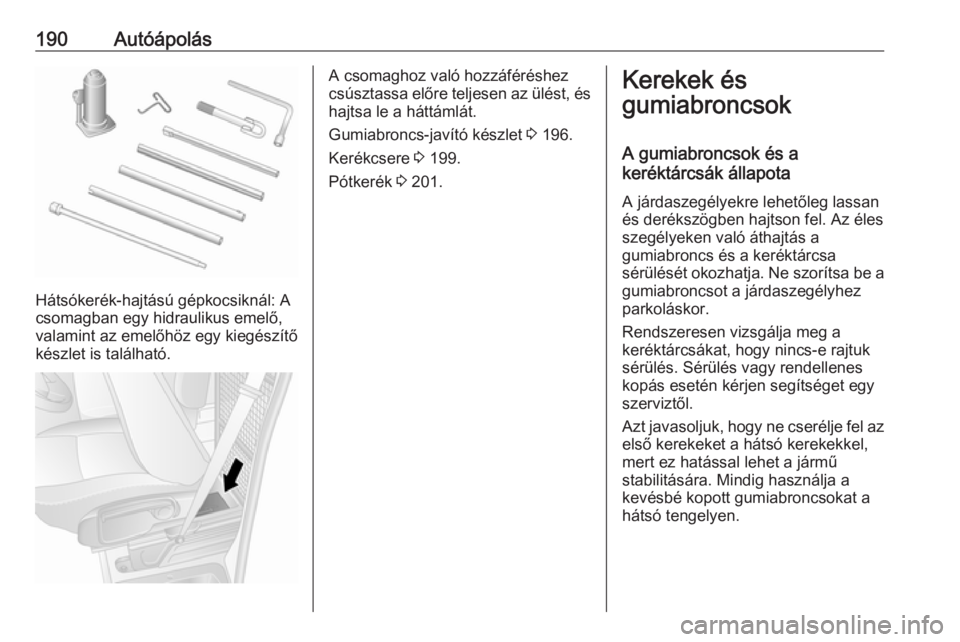

190Autóápolás
Hátsókerék-hajtású gépkocsiknál: A
csomagban egy hidraulikus emelő,
valamint az emelőhöz egy kiegészítő
készlet is található.
A csomaghoz való hozzáféréshez
csúsztassa előre teljesen az ülést, és
hajtsa le a háttámlát.
Gumiabroncs-javító készlet 3 196.
Kerékcsere 3 199.
Pótkerék 3 201.Kerekek és
gumiabroncsok
A gumiabroncsok és a
keréktárcsák állapota
A járdaszegélyekre lehetőleg lassan
és derékszögben hajtson fel. Az éles
szegélyeken való áthajtás a
gumiabroncs és a keréktárcsa
sérülését okozhatja. Ne szorítsa be a
gumiabroncsot a járdaszegélyhez
parkoláskor.
Rendszeresen vizsgálja meg a
keréktárcsákat, hogy nincs-e rajtuk
sérülés. Sérülés vagy rendellenes
kopás esetén kérjen segítséget egy
szerviztől.
Azt javasoljuk, hogy ne cserélje fel az első kerekeket a hátsó kerekekkel,
mert ez hatással lehet a jármű
stabilitására. Mindig használja a
kevésbé kopott gumiabroncsokat a
hátsó tengelyen.
Page 193 of 249

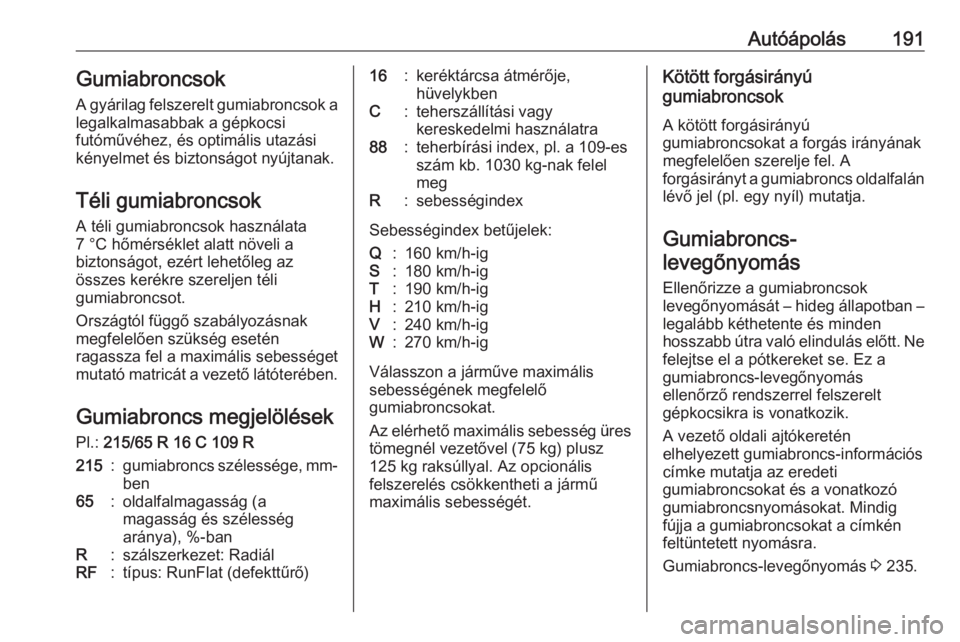

Autóápolás191Gumiabroncsok
A gyárilag felszerelt gumiabroncsok a
legalkalmasabbak a gépkocsi
futóművéhez, és optimális utazási
kényelmet és biztonságot nyújtanak.
Téli gumiabroncsok
A téli gumiabroncsok használata
7 °C hőmérséklet alatt növeli a
biztonságot, ezért lehetőleg az
összes kerékre szereljen téli
gumiabroncsot.
Országtól függő szabályozásnak
megfelelően szükség esetén
ragassza fel a maximális sebességet
mutató matricát a vezető látóterében.
Gumiabroncs megjelölések
Pl.: 215/65 R 16 C 109 R215:gumiabroncs szélessége, mm-
ben65:oldalfalmagasság (a
magasság és szélesség
aránya), %-banR:szálszerkezet: RadiálRF:típus: RunFlat (defekttűrő)16:keréktárcsa átmérője,
hüvelykbenC:teherszállítási vagy
kereskedelmi használatra88:teherbírási index, pl. a 109-es
szám kb. 1030 kg-nak felel
megR:sebességindex
Sebességindex betűjelek:
Q:160 km/h-igS:180 km/h-igT:190 km/h-igH:210 km/h-igV:240 km/h-igW:270 km/h-ig
Válasszon a járműve maximális
sebességének megfelelő
gumiabroncsokat.
Az elérhető maximális sebesség üres
tömegnél vezetővel (75 kg) plusz
125 kg raksúllyal. Az opcionális
felszerelés csökkentheti a jármű
maximális sebességét.
Kötött forgásirányú
gumiabroncsok
A kötött forgásirányú
gumiabroncsokat a forgás irányának
megfelelően szerelje fel. A
forgásirányt a gumiabroncs oldalfalán lévő jel (pl. egy nyíl) mutatja.
Gumiabroncs-
levegőnyomás
Ellenőrizze a gumiabroncsok
levegőnyomását – hideg állapotban –
legalább kéthetente és minden
hosszabb útra való elindulás előtt. Ne
felejtse el a pótkereket se. Ez a
gumiabroncs-levegőnyomás
ellenőrző rendszerrel felszerelt
gépkocsikra is vonatkozik.
A vezető oldali ajtókeretén
elhelyezett gumiabroncs-információs
címke mutatja az eredeti
gumiabroncsokat és a vonatkozó
gumiabroncsnyomásokat. Mindig
fújja a gumiabroncsokat a címkén
feltüntetett nyomásra.
Gumiabroncs-levegőnyomás 3 235.

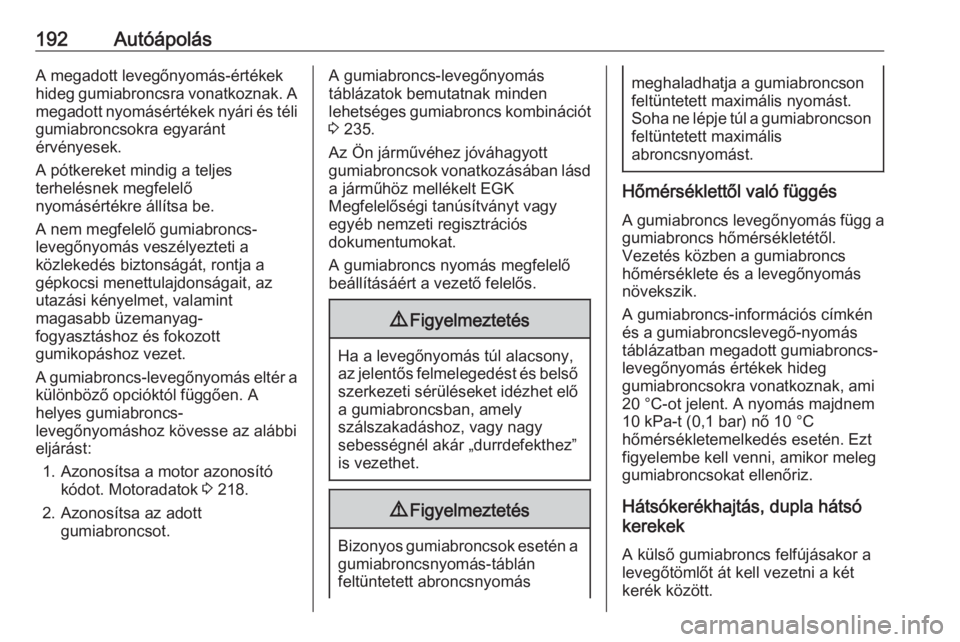

Page 194 of 249

192AutóápolásA megadott levegőnyomás-értékekhideg gumiabroncsra vonatkoznak. A
megadott nyomásértékek nyári és téli gumiabroncsokra egyaránt
érvényesek.
A pótkereket mindig a teljes
terhelésnek megfelelő
nyomásértékre állítsa be.
A nem megfelelő gumiabroncs-
levegőnyomás veszélyezteti a
közlekedés biztonságát, rontja a
gépkocsi menettulajdonságait, az
utazási kényelmet, valamint
magasabb üzemanyag-
fogyasztáshoz és fokozott
gumikopáshoz vezet.
A gumiabroncs-levegőnyomás eltér a
különböző opcióktól függően. A
helyes gumiabroncs-
levegőnyomáshoz kövesse az alábbi
eljárást:
1. Azonosítsa a motor azonosító kódot. Motoradatok 3 218.
2. Azonosítsa az adott gumiabroncsot.A gumiabroncs-levegőnyomás
táblázatok bemutatnak minden
lehetséges gumiabroncs kombinációt 3 235.
Az Ön járművéhez jóváhagyott
gumiabroncsok vonatkozásában lásd a járműhöz mellékelt EGK
Megfelelőségi tanúsítványt vagy
egyéb nemzeti regisztrációs
dokumentumokat.
A gumiabroncs nyomás megfelelő
beállításáért a vezető felelős.9 Figyelmeztetés
Ha a levegőnyomás túl alacsony,
az jelentős felmelegedést és belső
szerkezeti sérüléseket idézhet elő a gumiabroncsban, amely
szálszakadáshoz, vagy nagy
sebességnél akár „durrdefekthez”
is vezethet.
9 Figyelmeztetés
Bizonyos gumiabroncsok esetén a
gumiabroncsnyomás-táblán
feltüntetett abroncsnyomás
meghaladhatja a gumiabroncson
feltüntetett maximális nyomást.
Soha ne lépje túl a gumiabroncson feltüntetett maximális
abroncsnyomást.
Hőmérséklettől való függés
A gumiabroncs levegőnyomás függ a
gumiabroncs hőmérsékletétől.
Vezetés közben a gumiabroncs
hőmérséklete és a levegőnyomás
növekszik.
A gumiabroncs-információs címkén
és a gumiabroncslevegő-nyomás táblázatban megadott gumiabroncs-
levegőnyomás értékek hideg
gumiabroncsokra vonatkoznak, ami
20 °C-ot jelent. A nyomás majdnem
10 kPa-t (0,1 bar) nő 10 °C
hőmérsékletemelkedés esetén. Ezt
figyelembe kell venni, amikor meleg
gumiabroncsokat ellenőriz.
Hátsókerékhajtás, dupla hátsó
kerekek
A külső gumiabroncs felfújásakor a
levegőtömlőt át kell vezetni a két
kerék között.
Page 195 of 249

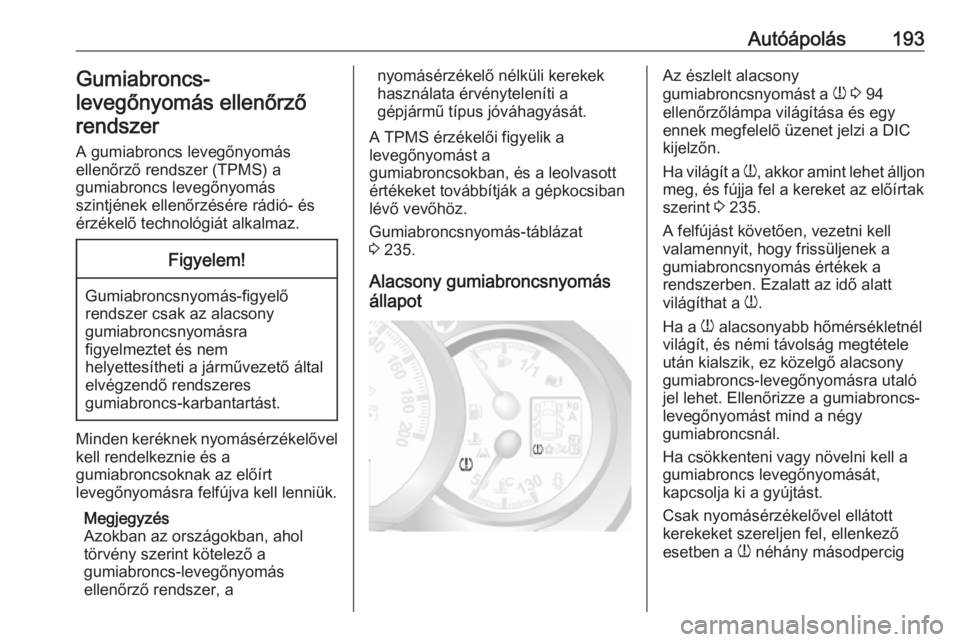

Autóápolás193Gumiabroncs-
levegőnyomás ellenőrző rendszer
A gumiabroncs levegőnyomás
ellenőrző rendszer (TPMS) a
gumiabroncs levegőnyomás
szintjének ellenőrzésére rádió- és
érzékelő technológiát alkalmaz.Figyelem!
Gumiabroncsnyomás-figyelő
rendszer csak az alacsony
gumiabroncsnyomásra
figyelmeztet és nem
helyettesítheti a járművezető által
elvégzendő rendszeres
gumiabroncs-karbantartást.
Minden keréknek nyomásérzékelővel kell rendelkeznie és a
gumiabroncsoknak az előírt
levegőnyomásra felfújva kell lenniük.
Megjegyzés
Azokban az országokban, ahol
törvény szerint kötelező a
gumiabroncs-levegőnyomás
ellenőrző rendszer, a
nyomásérzékelő nélküli kerekek
használata érvényteleníti a
gépjármű típus jóváhagyását.
A TPMS érzékelői figyelik a
levegőnyomást a
gumiabroncsokban, és a leolvasott
értékeket továbbítják a gépkocsiban
lévő vevőhöz.
Gumiabroncsnyomás-táblázat
3 235.
Alacsony gumiabroncsnyomás
állapotAz észlelt alacsony
gumiabroncsnyomást a w 3 94
ellenőrzőlámpa világítása és egy
ennek megfelelő üzenet jelzi a DIC
kijelzőn.
Ha világít a w, akkor amint lehet álljon
meg, és fújja fel a kereket az előírtak szerint 3 235.
A felfújást követően, vezetni kell valamennyit, hogy frissüljenek a
gumiabroncsnyomás értékek a
rendszerben. Ezalatt az idő alatt
világíthat a w.
Ha a w alacsonyabb hőmérsékletnél
világít, és némi távolság megtétele
után kialszik, ez közelgő alacsony
gumiabroncs-levegőnyomásra utaló
jel lehet. Ellenőrizze a gumiabroncs-
levegőnyomást mind a négy
gumiabroncsnál.
Ha csökkenteni vagy növelni kell a
gumiabroncs levegőnyomását,
kapcsolja ki a gyújtást.
Csak nyomásérzékelővel ellátott
kerekeket szereljen fel, ellenkező
esetben a w néhány másodpercig
Page 196 of 249

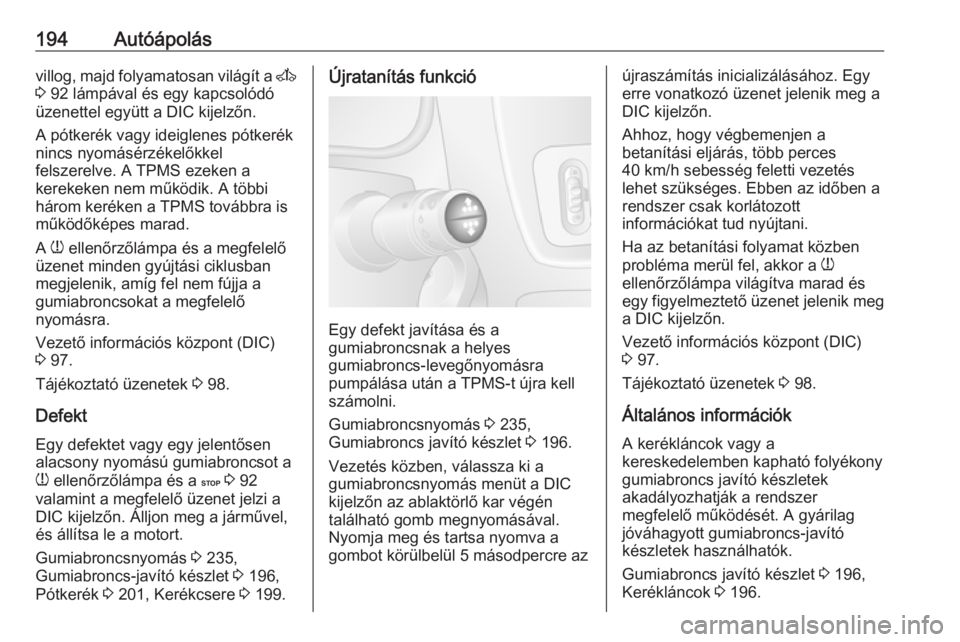

194Autóápolásvillog, majd folyamatosan világít a A
3 92 lámpával és egy kapcsolódó
üzenettel együtt a DIC kijelzőn.
A pótkerék vagy ideiglenes pótkerék
nincs nyomásérzékelőkkel
felszerelve. A TPMS ezeken a
kerekeken nem működik. A többi
három keréken a TPMS továbbra is
működőképes marad.
A w ellenőrzőlámpa és a megfelelő
üzenet minden gyújtási ciklusban
megjelenik, amíg fel nem fújja a
gumiabroncsokat a megfelelő
nyomásra.
Vezető információs központ (DIC)
3 97.
Tájékoztató üzenetek 3 98.
Defekt Egy defektet vagy egy jelentősen
alacsony nyomású gumiabroncsot a
w ellenőrzőlámpa és a C 3 92
valamint a megfelelő üzenet jelzi a
DIC kijelzőn. Álljon meg a járművel,
és állítsa le a motort.
Gumiabroncsnyomás 3 235,
Gumiabroncs-javító készlet 3 196,
Pótkerék 3 201, Kerékcsere 3 199.Újratanítás funkció
Egy defekt javítása és a
gumiabroncsnak a helyes
gumiabroncs-levegőnyomásra
pumpálása után a TPMS-t újra kell
számolni.
Gumiabroncsnyomás 3 235,
Gumiabroncs javító készlet 3 196.
Vezetés közben, válassza ki a
gumiabroncsnyomás menüt a DIC
kijelzőn az ablaktörlő kar végén
található gomb megnyomásával.
Nyomja meg és tartsa nyomva a gombot körülbelül 5 másodpercre az
újraszámítás inicializálásához. Egy
erre vonatkozó üzenet jelenik meg a
DIC kijelzőn.
Ahhoz, hogy végbemenjen a
betanítási eljárás, több perces
40 km/h sebesség feletti vezetés
lehet szükséges. Ebben az időben a rendszer csak korlátozott
információkat tud nyújtani.
Ha az betanítási folyamat közben
probléma merül fel, akkor a w
ellenőrzőlámpa világítva marad és
egy figyelmeztető üzenet jelenik meg
a DIC kijelzőn.
Vezető információs központ (DIC)
3 97.
Tájékoztató üzenetek 3 98.
Általános információk
A kerékláncok vagy a
kereskedelemben kapható folyékony
gumiabroncs javító készletek
akadályozhatják a rendszer
megfelelő működését. A gyárilag
jóváhagyott gumiabroncs-javító
készletek használhatók.
Gumiabroncs javító készlet 3 196,
Kerékláncok 3 196.
Page 197 of 249

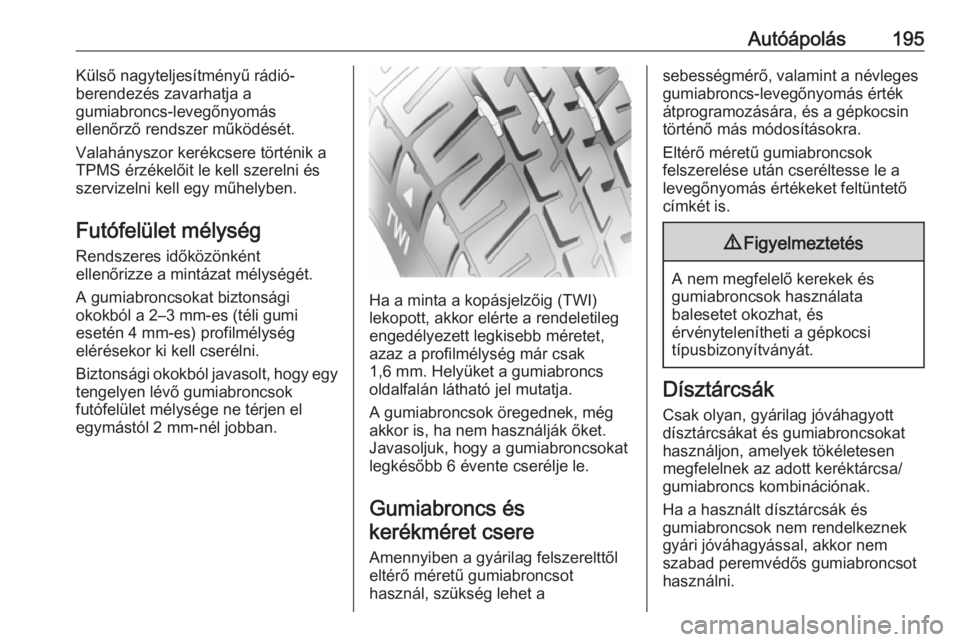

Autóápolás195Külső nagyteljesítményű rádió-
berendezés zavarhatja a
gumiabroncs-levegőnyomás
ellenőrző rendszer működését.
Valahányszor kerékcsere történik a
TPMS érzékelőit le kell szerelni és
szervizelni kell egy műhelyben.
Futófelület mélység
Rendszeres időközönként
ellenőrizze a mintázat mélységét.
A gumiabroncsokat biztonsági
okokból a 2–3 mm-es (téli gumi
esetén 4 mm-es) profilmélység
elérésekor ki kell cserélni.
Biztonsági okokból javasolt, hogy egy
tengelyen lévő gumiabroncsok
futófelület mélysége ne térjen el
egymástól 2 mm-nél jobban.
Ha a minta a kopásjelzőig (TWI)
lekopott, akkor elérte a rendeletileg
engedélyezett legkisebb méretet,
azaz a profilmélység már csak
1,6 mm. Helyüket a gumiabroncs
oldalfalán látható jel mutatja.
A gumiabroncsok öregednek, még
akkor is, ha nem használják őket.
Javasoljuk, hogy a gumiabroncsokat
legkésőbb 6 évente cserélje le.
Gumiabroncs éskerékméret csere
Amennyiben a gyárilag felszerelttől
eltérő méretű gumiabroncsot
használ, szükség lehet a
sebességmérő, valamint a névleges
gumiabroncs-levegőnyomás érték
átprogramozására, és a gépkocsin
történő más módosításokra.
Eltérő méretű gumiabroncsok
felszerelése után cseréltesse le a
levegőnyomás értékeket feltüntető címkét is.9 Figyelmeztetés
A nem megfelelő kerekek és
gumiabroncsok használata
balesetet okozhat, és
érvénytelenítheti a gépkocsi
típusbizonyítványát.
Dísztárcsák
Csak olyan, gyárilag jóváhagyott
dísztárcsákat és gumiabroncsokat
használjon, amelyek tökéletesen megfelelnek az adott keréktárcsa/gumiabroncs kombinációnak.
Ha a használt dísztárcsák és
gumiabroncsok nem rendelkeznek
gyári jóváhagyással, akkor nem
szabad peremvédős gumiabroncsot
használni.
Page 198 of 249

196AutóápolásA dísztárcsáknak nem szabad
akadályozniuk a fék hűtését.9 Figyelmeztetés
A nem megfelelő dísztárcsák és
gumiabroncsok használata
hirtelen nyomásvesztést, és ebből adódóan balesetet okozhatnak.

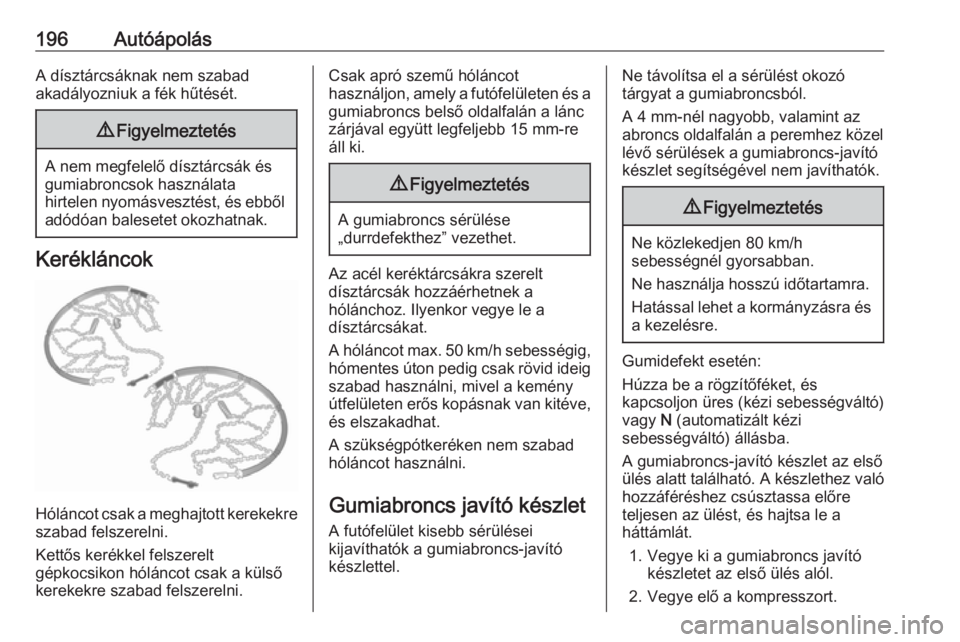

Kerékláncok
Hóláncot csak a meghajtott kerekekreszabad felszerelni.
Kettős kerékkel felszerelt
gépkocsikon hóláncot csak a külső
kerekekre szabad felszerelni.
Csak apró szemű hóláncot
használjon, amely a futófelületen és a gumiabroncs belső oldalfalán a lánc
zárjával együtt legfeljebb 15 mm-re
áll ki.9 Figyelmeztetés
A gumiabroncs sérülése
„durrdefekthez” vezethet.
Az acél keréktárcsákra szerelt
dísztárcsák hozzáérhetnek a
hólánchoz. Ilyenkor vegye le a
dísztárcsákat.
A hóláncot max. 50 km/h sebességig,
hómentes úton pedig csak rövid ideig szabad használni, mivel a kemény
útfelületen erős kopásnak van kitéve,
és elszakadhat.
A szükségpótkeréken nem szabad hóláncot használni.
Gumiabroncs javító készlet A futófelület kisebb sérülései
kijavíthatók a gumiabroncs-javító
készlettel.
Ne távolítsa el a sérülést okozó
tárgyat a gumiabroncsból.
A 4 mm-nél nagyobb, valamint az
abroncs oldalfalán a peremhez közel
lévő sérülések a gumiabroncs-javító
készlet segítségével nem javíthatók.9 Figyelmeztetés
Ne közlekedjen 80 km/h
sebességnél gyorsabban.
Ne használja hosszú időtartamra.
Hatással lehet a kormányzásra és a kezelésre.
Gumidefekt esetén:
Húzza be a rögzítőféket, és
kapcsoljon üres (kézi sebességváltó)
vagy N (automatizált kézi
sebességváltó) állásba.
A gumiabroncs-javító készlet az első ülés alatt található. A készlethez való hozzáféréshez csúsztassa előre
teljesen az ülést, és hajtsa le a
háttámlát.
1. Vegye ki a gumiabroncs javító készletet az első ülés alól.
2. Vegye elő a kompresszort.
Page 199 of 249

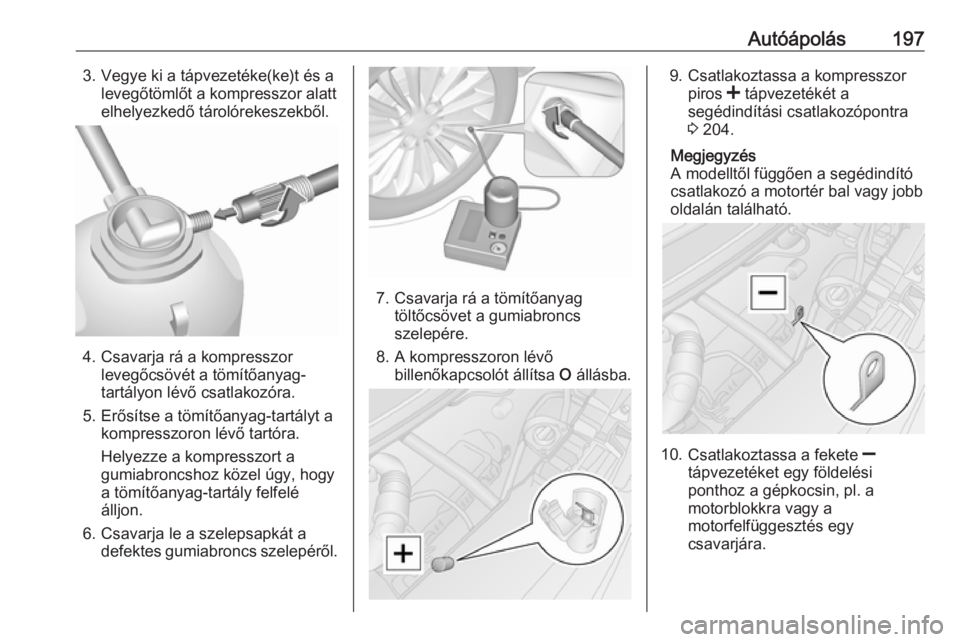

Autóápolás1973. Vegye ki a tápvezetéke(ke)t és alevegőtömlőt a kompresszor alatt
elhelyezkedő tárolórekeszekből.
4. Csavarja rá a kompresszor levegőcsövét a tömítőanyag-
tartályon lévő csatlakozóra.
5. Erősítse a tömítőanyag-tartályt a kompresszoron lévő tartóra.
Helyezze a kompresszort a
gumiabroncshoz közel úgy, hogy
a tömítőanyag-tartály felfelé
álljon.
6. Csavarja le a szelepsapkát a defektes gumiabroncs szelepéről.
7. Csavarja rá a tömítőanyagtöltőcsövet a gumiabroncs
szelepére.
8. A kompresszoron lévő billenőkapcsolót állítsa O állásba.
9. Csatlakoztassa a kompresszor
piros < tápvezetékét a
segédindítási csatlakozópontra
3 204.
Megjegyzés
A modelltől függően a segédindító csatlakozó a motortér bal vagy jobb oldalán található.
10. Csatlakoztassa a fekete ]
tápvezetéket egy földelési
ponthoz a gépkocsin, pl. a
motorblokkra vagy a
motorfelfüggesztés egy
csavarjára.
Page 200 of 249

198AutóápolásMegjegyzés
A gumiabroncs-javító készlet
típusától függően, szükséges lehet
egy tápellátó vezeték
csatlakoztatására a tápellátó
aljzathoz vagy szivargyújtó
aljzathoz.
Az ilyen típus esetében piros < és a
fekete ] vezetékek nincsenek.
Az akkumulátor védelme
érdekében javasolt a motort
bekapcsolva hagyni.
11. Állítsa a kompresszor billenőkapcsolóját I állásba. A
gumiabroncs megtelik tömítőanyaggal.
12. A kompresszor nyomásmérője rövid időre akár 6 bar nyomást is
mutathat. Ezután a nyomás
csökkenni kezd.
13. A teljes tömítőanyag mennyiség a
gumiabroncsba jut. Ezután a
gumiabroncs felfújódik.
14. Az előírt gumiabroncs- levegőnyomást 10 percen belül el
kell érnie. Gumiabroncs
levegőnyomás 3 235. Amikor a
helyes nyomást eléri, kapcsolja ki a kompresszort a billenőkapcsoló
O pozícióba állításával.
Ha 10 percen belül nem éri el az
előírt levegőnyomást,
csatlakoztassa le a
javítókészletet. Mozdítsa el
kerékgördülésnyi távon (kb.
2 métert) a gépkocsit előre vagy
hátra. Csatlakoztassa ismét a
gumiabroncs-javítókészletet,
majd folytassa 10 percig a
feltöltést. Ha az előírt
levegőnyomás így sem érhető el, akkor a gumiabroncs túlságosan
sérült. Kérjen segítséget egy
szerviztől.
A gumiabroncs túlnyomást
engedje le a nyomásmérő mellett
lévő gombbal.
Ne üzemeltesse a kompresszort
10 percnél hosszabb ideig.
15. Csatlakoztassa le a gumiabroncs-
javító készletet.
16. Egy darab ronggyal törölje le a fölösleges tömítőanyagot.
17. A javítókészletben található, a megengedett legnagyobb
sebességet mutató címkét
ragassza a gépkocsivezető
látóterébe.
18. Csavarja rá a tömítőanyag töltőcsövét a tömítőanyag-tartályon lévő szabad
