OPEL MOVANO_B 2016.5 Kezelési útmutató (in Hungarian)

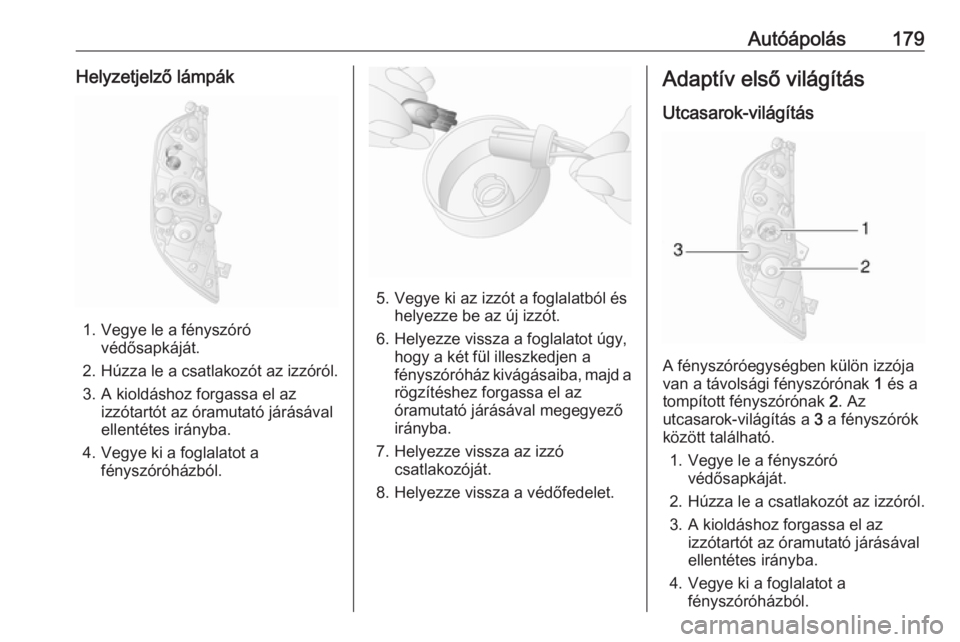

Autóápolás179Helyzetjelző lámpák
1. Vegye le a fényszóróvédősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el az izzótartót az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.
5. Vegye ki az izzót a foglalatból éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.
Adaptív első világítás
Utcasarok-világítás
A fényszóróegységben külön izzója
van a távolsági fényszórónak 1 és a
tompított fényszórónak 2. Az
utcasarok-világítás a 3 a fényszórók
között található.
1. Vegye le a fényszóró védősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el az izzótartót az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.

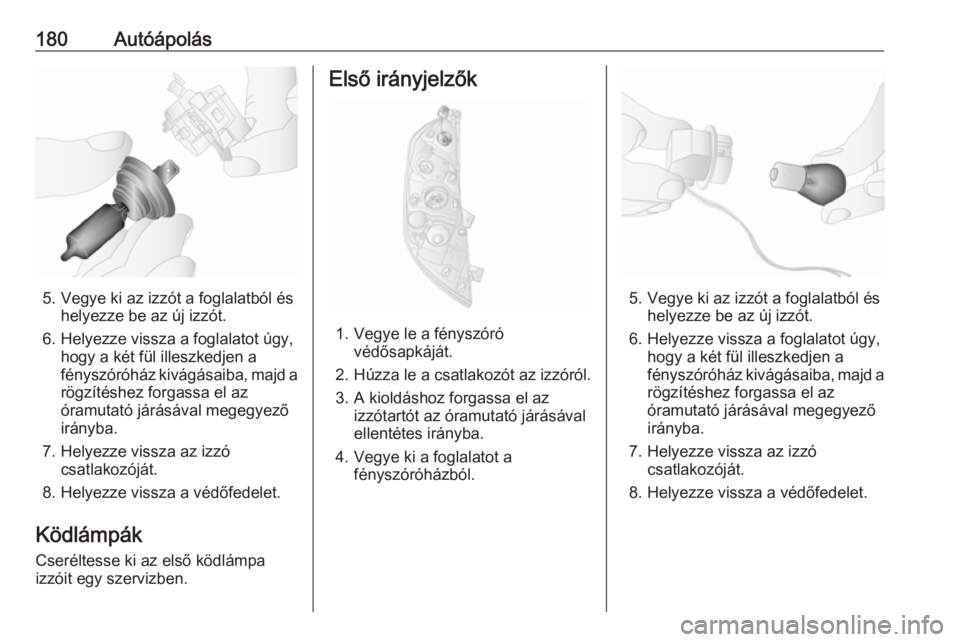

180Autóápolás
5. Vegye ki az izzót a foglalatból éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.
Ködlámpák
Cseréltesse ki az első ködlámpa
izzóit egy szervizben.
Első irányjelzők
1. Vegye le a fényszóró védősapkáját.
2. Húzza le a csatlakozót az izzóról.
3. A kioldáshoz forgassa el az izzótartót az óramutató járásával
ellentétes irányba.
4. Vegye ki a foglalatot a fényszóróházból.
5. Vegye ki az izzót a foglalatból éshelyezze be az új izzót.
6. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
7. Helyezze vissza az izzó csatlakozóját.
8. Helyezze vissza a védőfedelet.

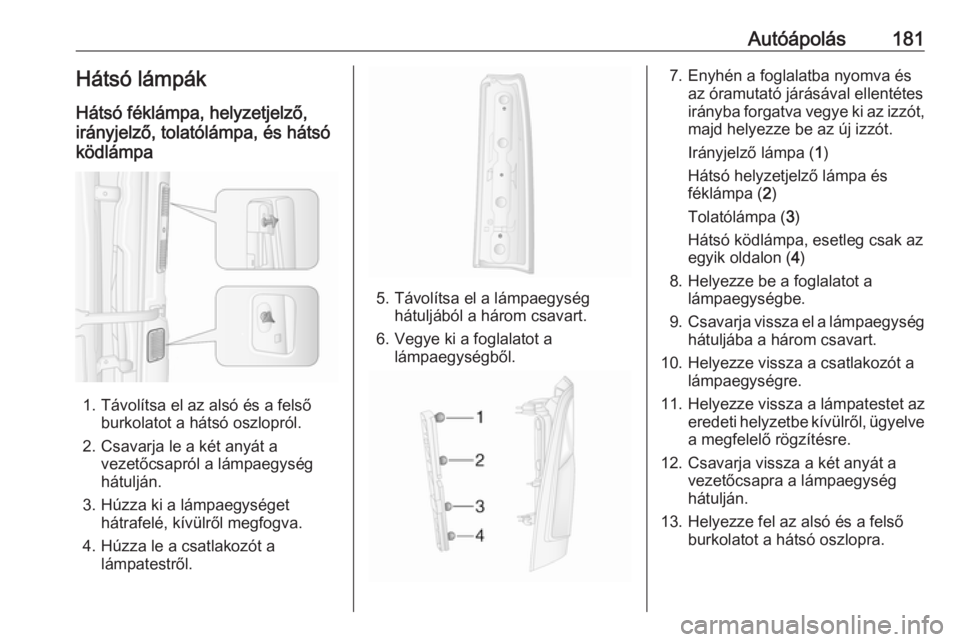

Autóápolás181Hátsó lámpák
Hátsó féklámpa, helyzetjelző,
irányjelző, tolatólámpa, és hátsó
ködlámpa
1. Távolítsa el az alsó és a felső burkolatot a hátsó oszlopról.
2. Csavarja le a két anyát a vezetőcsapról a lámpaegység
hátulján.
3. Húzza ki a lámpaegységet hátrafelé, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.
5. Távolítsa el a lámpaegységhátuljából a három csavart.
6. Vegye ki a foglalatot a lámpaegységből.
7. Enyhén a foglalatba nyomva és az óramutató járásával ellentétesirányba forgatva vegye ki az izzót, majd helyezze be az új izzót.
Irányjelző lámpa ( 1)
Hátsó helyzetjelző lámpa és
féklámpa ( 2)
Tolatólámpa ( 3)
Hátsó ködlámpa, esetleg csak az
egyik oldalon ( 4)
8. Helyezze be a foglalatot a lámpaegységbe.
9. Csavarja vissza el a lámpaegység
hátuljába a három csavart.
10. Helyezze vissza a csatlakozót a lámpaegységre.
11. Helyezze vissza a lámpatestet az eredeti helyzetbe kívülről, ügyelvea megfelelő rögzítésre.
12. Csavarja vissza a két anyát a vezetőcsapra a lámpaegység
hátulján.
13. Helyezze fel az alsó és a felső burkolatot a hátsó oszlopra.

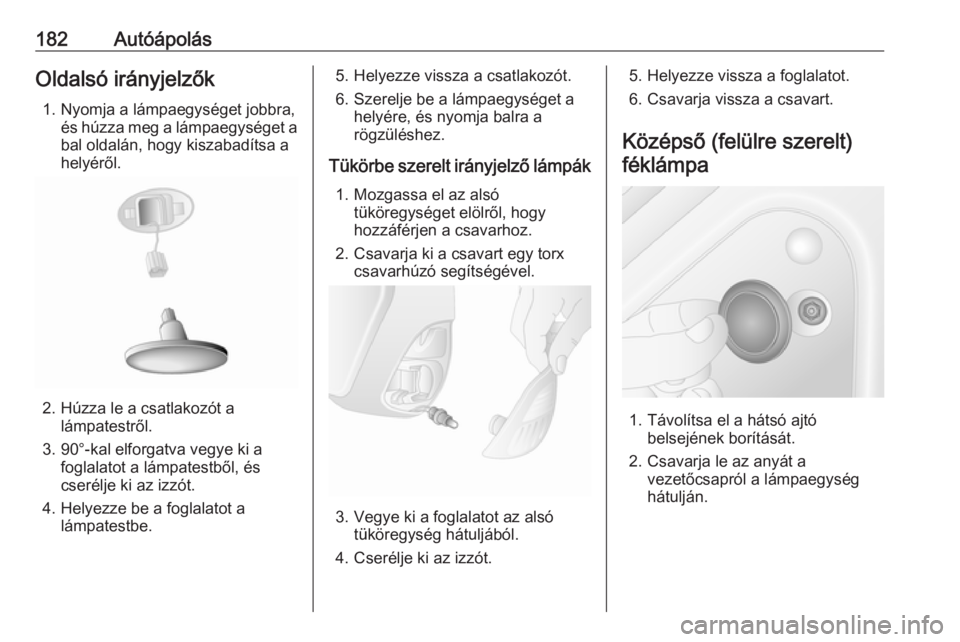

182AutóápolásOldalsó irányjelzők1. Nyomja a lámpaegységet jobbra, és húzza meg a lámpaegységet a
bal oldalán, hogy kiszabadítsa a
helyéről.
2. Húzza le a csatlakozót a lámpatestről.
3. 90°-kal elforgatva vegye ki a foglalatot a lámpatestből, és
cserélje ki az izzót.
4. Helyezze be a foglalatot a lámpatestbe.
5. Helyezze vissza a csatlakozót.
6. Szerelje be a lámpaegységet a helyére, és nyomja balra a
rögzüléshez.
Tükörbe szerelt irányjelző lámpák 1. Mozgassa el az alsó tüköregységet elölről, hogy
hozzáférjen a csavarhoz.
2. Csavarja ki a csavart egy torx csavarhúzó segítségével.
3. Vegye ki a foglalatot az alsótüköregység hátuljából.
4. Cserélje ki az izzót.
5. Helyezze vissza a foglalatot.
6. Csavarja vissza a csavart.
Középső (felülre szerelt) féklámpa
1. Távolítsa el a hátsó ajtó belsejének borítását.
2. Csavarja le az anyát a vezetőcsapról a lámpaegység
hátulján.

Autóápolás183

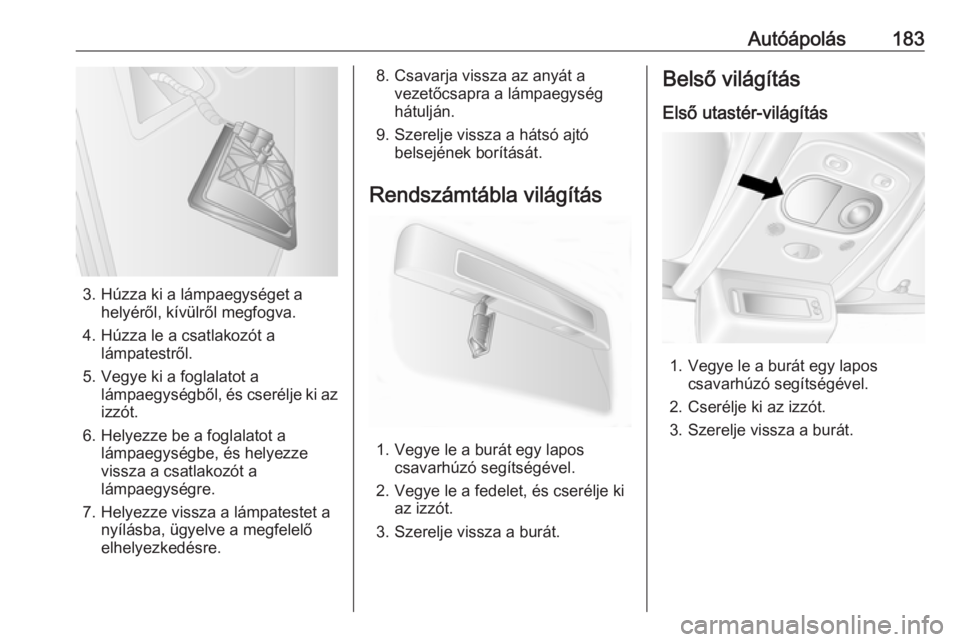

3. Húzza ki a lámpaegységet ahelyéről, kívülről megfogva.
4. Húzza le a csatlakozót a lámpatestről.
5. Vegye ki a foglalatot a lámpaegységből, és cserélje ki az
izzót.
6. Helyezze be a foglalatot a lámpaegységbe, és helyezze
vissza a csatlakozót a
lámpaegységre.
7. Helyezze vissza a lámpatestet a nyílásba, ügyelve a megfelelő
elhelyezkedésre.
8. Csavarja vissza az anyát a vezetőcsapra a lámpaegység
hátulján.
9. Szerelje vissza a hátsó ajtó belsejének borítását.
Rendszámtábla világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Vegye le a fedelet, és cserélje ki az izzót.
3. Szerelje vissza a burát.
Belső világítás
Első utastér-világítás
1. Vegye le a burát egy lapos csavarhúzó segítségével.
2. Cserélje ki az izzót.
3. Szerelje vissza a burát.

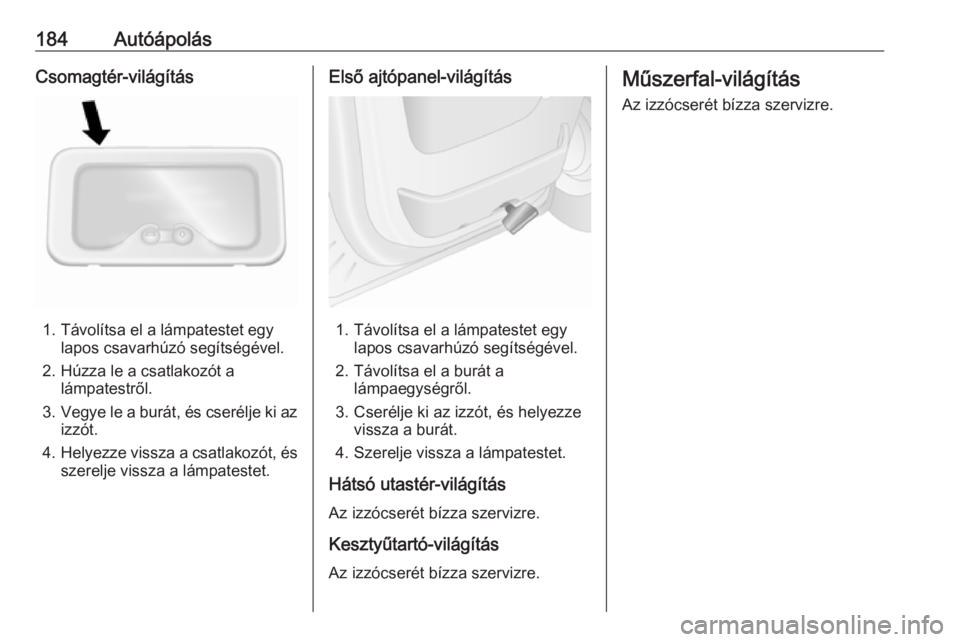

184AutóápolásCsomagtér-világítás
1. Távolítsa el a lámpatestet egylapos csavarhúzó segítségével.
2. Húzza le a csatlakozót a lámpatestről.
3. Vegye le a burát, és cserélje ki az
izzót.
4. Helyezze vissza a csatlakozót, és
szerelje vissza a lámpatestet.
Első ajtópanel-világítás
1. Távolítsa el a lámpatestet egy lapos csavarhúzó segítségével.
2. Távolítsa el a burát a lámpaegységről.
3. Cserélje ki az izzót, és helyezze vissza a burát.
4. Szerelje vissza a lámpatestet.
Hátsó utastér-világítás Az izzócserét bízza szervizre.
Kesztyűtartó-világítás Az izzócserét bízza szervizre.
Műszerfal-világítás Az izzócserét bízza szervizre.

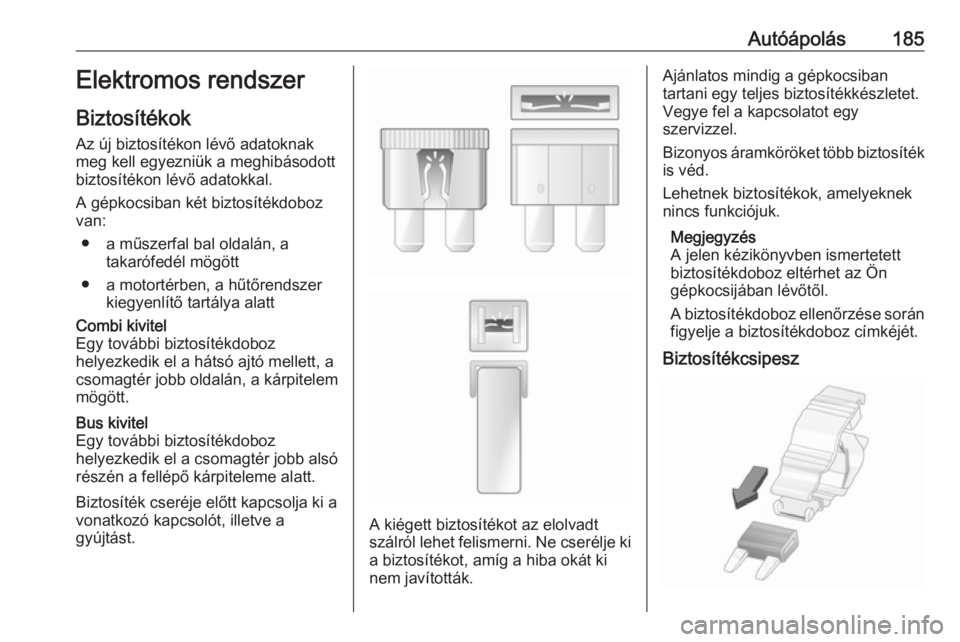

Autóápolás185Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
● a műszerfal bal oldalán, a takarófedél mögött
● a motortérben, a hűtőrendszer kiegyenlítő tartálya alattCombi kivitel
Egy további biztosítékdoboz
helyezkedik el a hátsó ajtó mellett, a
csomagtér jobb oldalán, a kárpitelem
mögött.Bus kivitel
Egy további biztosítékdoboz
helyezkedik el a csomagtér jobb alsó
részén a fellépő kárpiteleme alatt.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Ajánlatos mindig a gépkocsiban
tartani egy teljes biztosítékkészletet. Vegye fel a kapcsolatot egy
szervizzel.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Megjegyzés
A jelen kézikönyvben ismertetett
biztosítékdoboz eltérhet az Ön
gépkocsijában lévőtől.
A biztosítékdoboz ellenőrzése során
figyelje a biztosítékdoboz címkéjét.

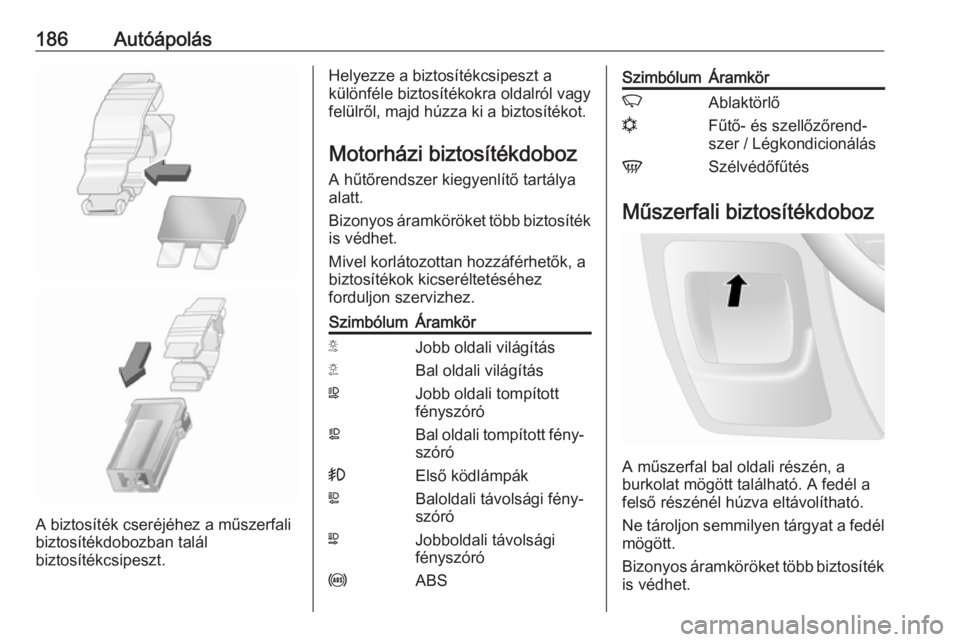

Biztosítékcsipesz

186Autóápolás
A biztosíték cseréjéhez a műszerfali
biztosítékdobozban talál
biztosítékcsipeszt.
Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz A hűtőrendszer kiegyenlítő tartálya
alatt.
Bizonyos áramköröket több biztosíték
is védhet.
Mivel korlátozottan hozzáférhetők, a biztosítékok kicseréltetéséhez
forduljon szervizhez.SzimbólumÁramkörSJobb oldali világításTBal oldali világításWJobb oldali tompított
fényszóróaBal oldali tompított fény‐
szóró>Első ködlámpákLBaloldali távolsági fény‐
szóróNJobboldali távolsági
fényszóróuABSSzimbólumÁramkörKAblaktörlőnFűtő- és szellőzőrend‐
szer / LégkondicionálásVSzélvédőfűtés
Műszerfali biztosítékdoboz
A műszerfal bal oldali részén, a
burkolat mögött található. A fedél a
felső részénél húzva eltávolítható.
Ne tároljon semmilyen tárgyat a fedél mögött.
Bizonyos áramköröket több biztosíték
is védhet.

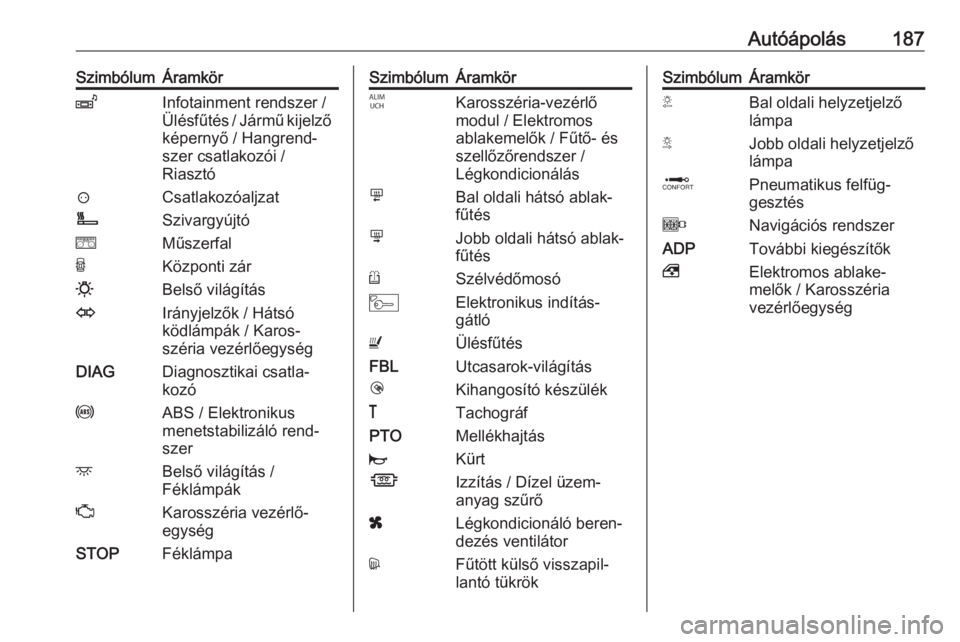

Autóápolás187SzimbólumÁramkörZInfotainment rendszer /
Ülésfűtés / Jármű kijelző
képernyő / Hangrend‐
szer csatlakozói /
Riasztó?CsatlakozóaljzatÌSzivargyújtóeMűszerfalUKözponti zár0Belső világításOIrányjelzők / Hátsó
ködlámpák / Karos‐
széria vezérlőegységDIAGDiagnosztikai csatla‐
kozóuABS / Elektronikus
menetstabilizáló rend‐
szerdBelső világítás /
FéklámpákZKarosszéria vezérlő‐
egységSTOPFéklámpaSzimbólumÁramkörIKarosszéria-vezérlő
modul / Elektromos
ablakemelők / Fűtő- és
szellőzőrendszer /
LégkondicionálásmBal oldali hátsó ablak‐
fűtésnJobb oldali hátsó ablak‐
fűtésRSzélvédőmosóMElektronikus indítás‐
gátlóUÜlésfűtésFBLUtcasarok-világításlKihangosító készülék&TachográfPTOMellékhajtásjKürtÍIzzítás / Dízel üzem‐ anyag szűrőxLégkondicionáló beren‐
dezés ventilátordFűtött külső visszapil‐
lantó tükrökSzimbólumÁramkörTBal oldali helyzetjelző
lámpaSJobb oldali helyzetjelző
lámpaQPneumatikus felfüg‐
gesztésONavigációs rendszerADPTovábbi kiegészítők,Elektromos ablake‐
melők / Karosszéria
vezérlőegység

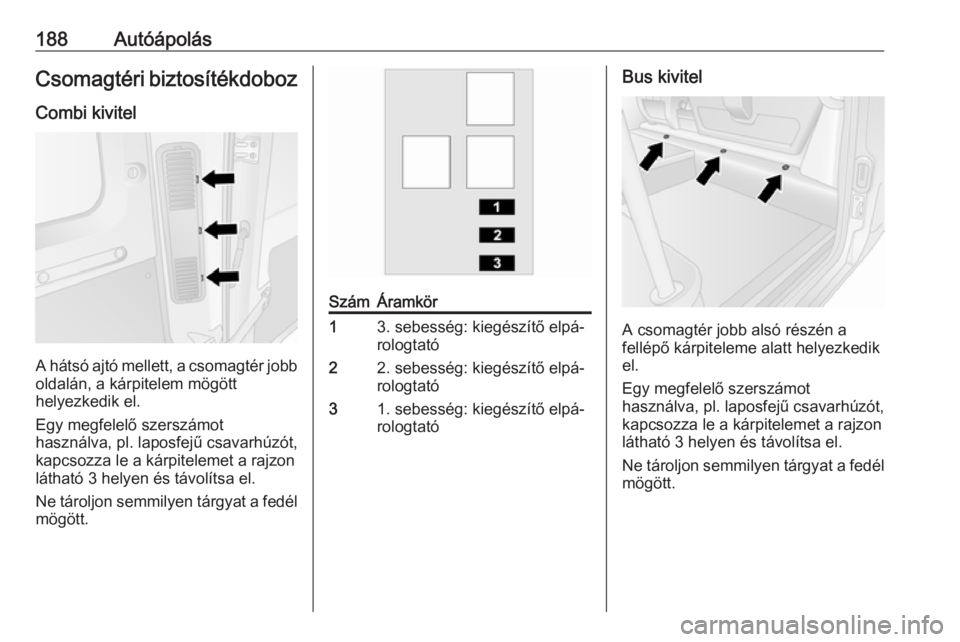

188AutóápolásCsomagtéri biztosítékdobozCombi kivitel
A hátsó ajtó mellett, a csomagtér jobb
oldalán, a kárpitelem mögött
helyezkedik el.
Egy megfelelő szerszámot
használva, pl. laposfejű csavarhúzót,
kapcsozza le a kárpitelemet a rajzon
látható 3 helyen és távolítsa el.
Ne tároljon semmilyen tárgyat a fedél mögött.
SzámÁramkör13. sebesség: kiegészítő elpá‐
rologtató22. sebesség: kiegészítő elpá‐
rologtató31. sebesség: kiegészítő elpá‐
rologtatóBus kivitel
A csomagtér jobb alsó részén a
fellépő kárpiteleme alatt helyezkedik
el.
Egy megfelelő szerszámot
használva, pl. laposfejű csavarhúzót,
kapcsozza le a kárpitelemet a rajzon
látható 3 helyen és távolítsa el.
Ne tároljon semmilyen tárgyat a fedél mögött.
