OPEL MOVANO_B 2016.5 Uputstvo za upotrebu (in Serbian)
Manufacturer: OPEL, Model Year: 2016.5, Model line: MOVANO_B, Model: OPEL MOVANO_B 2016.5Pages: 247, PDF Size: 5.7 MB
Page 21 of 247

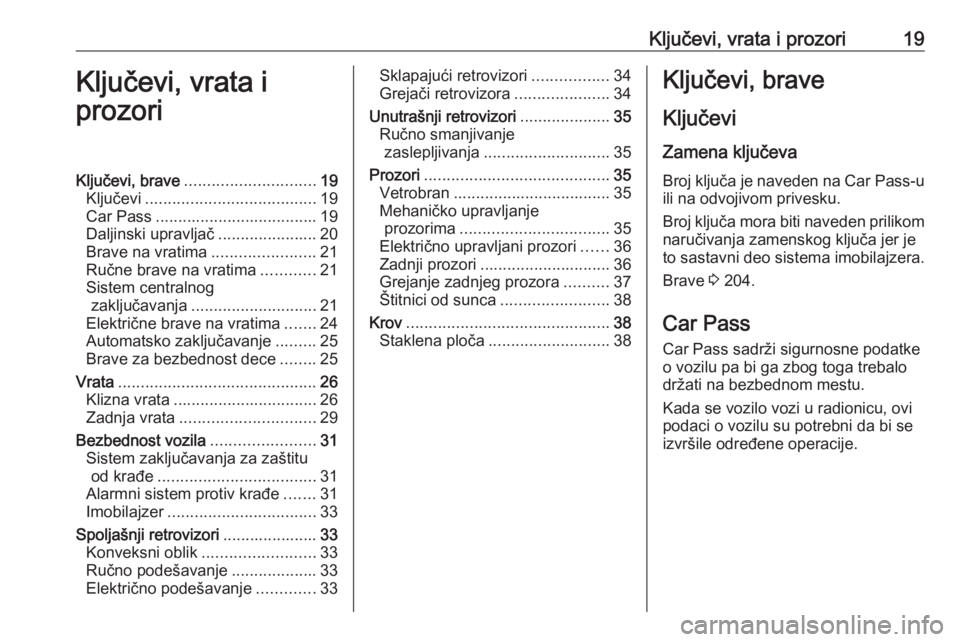

Ključevi, vrata i prozori19Ključevi, vrata i
prozoriKljučevi, brave ............................. 19
Ključevi ...................................... 19
Car Pass .................................... 19
Daljinski upravljač ......................20
Brave na vratima .......................21
Ručne brave na vratima ............21
Sistem centralnog zaključavanja ............................ 21
Električne brave na vratima .......24
Automatsko zaključavanje .........25
Brave za bezbednost dece ........25
Vrata ............................................ 26
Klizna vrata ................................ 26
Zadnja vrata .............................. 29
Bezbednost vozila .......................31
Sistem zaključavanja za zaštitu od krađe ................................... 31
Alarmni sistem protiv krađe .......31
Imobilajzer ................................. 33
Spoljašnji retrovizori .....................33
Konveksni oblik ......................... 33
Ručno podešavanje ...................33
Električno podešavanje .............33Sklapajući retrovizori .................34
Grejači retrovizora .....................34
Unutrašnji retrovizori ....................35
Ručno smanjivanje zaslepljivanja ............................ 35
Prozori ......................................... 35
Vetrobran ................................... 35
Mehaničko upravljanje prozorima ................................. 35
Električno upravljani prozori ......36
Zadnji prozori ............................. 36
Grejanje zadnjeg prozora ..........37
Štitnici od sunca ........................38
Krov ............................................. 38
Staklena ploča ........................... 38Ključevi, brave
Ključevi
Zamena ključeva
Broj ključa je naveden na Car Pass-u
ili na odvojivom privesku.
Broj ključa mora biti naveden prilikom naručivanja zamenskog ključa jer je
to sastavni deo sistema imobilajzera.
Brave 3 204.
Car Pass
Car Pass sadrži sigurnosne podatke
o vozilu pa bi ga zbog toga trebalo
držati na bezbednom mestu.
Kada se vozilo vozi u radionicu, ovi
podaci o vozilu su potrebni da bi se
izvršile određene operacije.

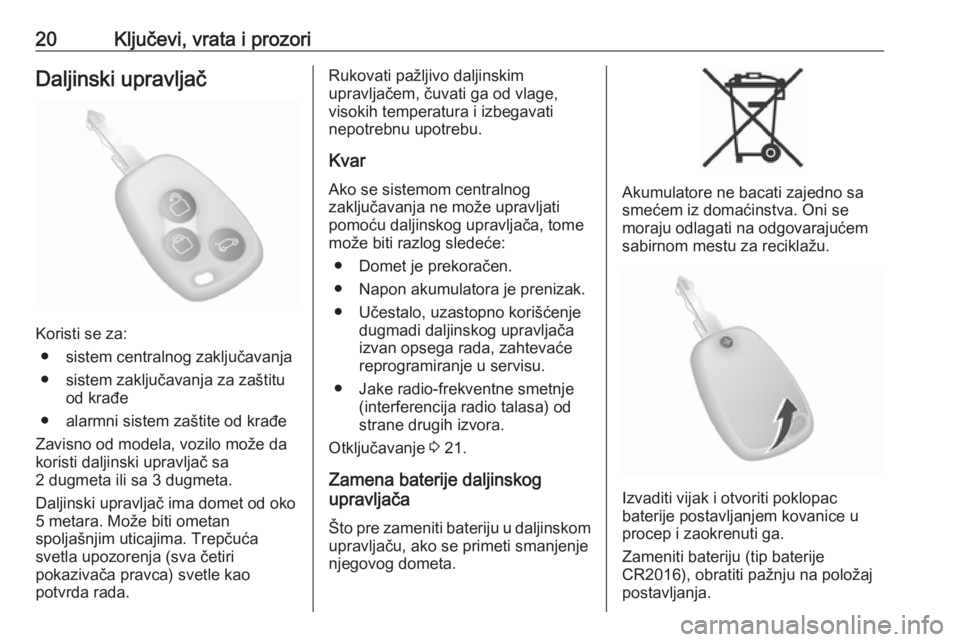

Page 22 of 247
20Ključevi, vrata i prozoriDaljinski upravljač
Koristi se za:● sistem centralnog zaključavanja
● sistem zaključavanja za zaštitu od krađe
● alarmni sistem zaštite od krađe
Zavisno od modela, vozilo može da koristi daljinski upravljač sa
2 dugmeta ili sa 3 dugmeta.
Daljinski upravljač ima domet od oko
5 metara. Može biti ometan
spoljašnjim uticajima. Trepčuća
svetla upozorenja (sva četiri
pokazivača pravca) svetle kao
potvrda rada.
Rukovati pažljivo daljinskim
upravljačem, čuvati ga od vlage,
visokih temperatura i izbegavati
nepotrebnu upotrebu.
Kvar Ako se sistemom centralnog
zaključavanja ne može upravljati pomoću daljinskog upravljača, tome
može biti razlog sledeće:
● Domet je prekoračen.
● Napon akumulatora je prenizak.
● Učestalo, uzastopno korišćenje dugmadi daljinskog upravljača
izvan opsega rada, zahtevaće
reprogramiranje u servisu.
● Jake radio-frekventne smetnje (interferencija radio talasa) od
strane drugih izvora.
Otključavanje 3 21.
Zamena baterije daljinskog
upravljača
Što pre zameniti bateriju u daljinskom
upravljaču, ako se primeti smanjenje
njegovog dometa.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Izvaditi vijak i otvoriti poklopac
baterije postavljanjem kovanice u
procep i zaokrenuti ga.
Zameniti bateriju (tip baterije
CR2016), obratiti pažnju na položaj
postavljanja.

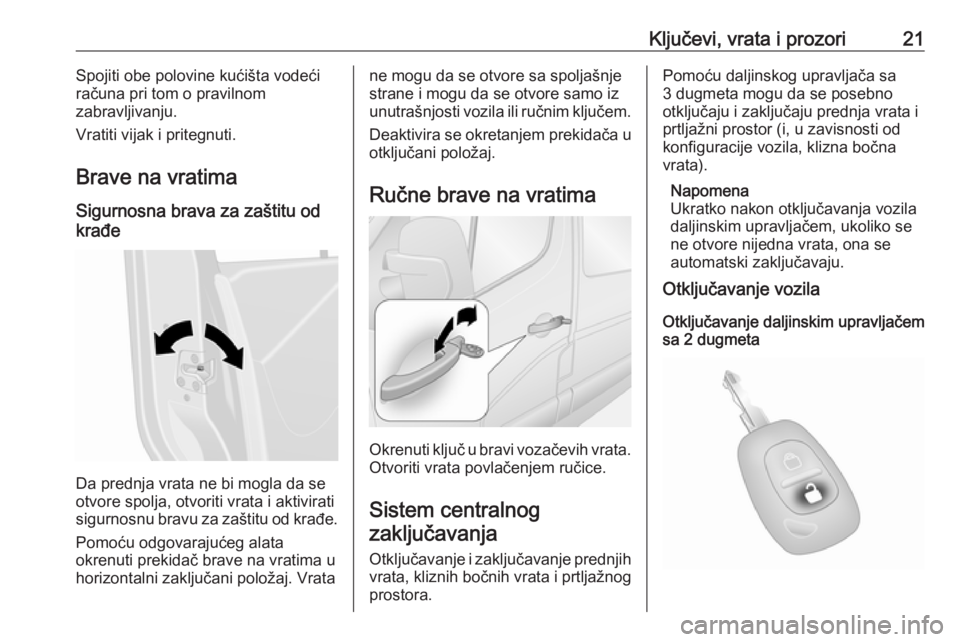

Page 23 of 247
Ključevi, vrata i prozori21Spojiti obe polovine kućišta vodeći
računa pri tom o pravilnom
zabravljivanju.
Vratiti vijak i pritegnuti.
Brave na vratima Sigurnosna brava za zaštitu od
krađe
Da prednja vrata ne bi mogla da se
otvore spolja, otvoriti vrata i aktivirati
sigurnosnu bravu za zaštitu od krađe.
Pomoću odgovarajućeg alata
okrenuti prekidač brave na vratima u
horizontalni zaključani položaj. Vrata
ne mogu da se otvore sa spoljašnje strane i mogu da se otvore samo iz
unutrašnjosti vozila ili ručnim ključem.
Deaktivira se okretanjem prekidača u
otključani položaj.
Ručne brave na vratima
Okrenuti ključ u bravi vozačevih vrata.
Otvoriti vrata povlačenjem ručice.
Sistem centralnogzaključavanja
Otključavanje i zaključavanje prednjih
vrata, kliznih bočnih vrata i prtljažnog
prostora.
Pomoću daljinskog upravljača sa
3 dugmeta mogu da se posebno
otključaju i zaključaju prednja vrata i prtljažni prostor (i, u zavisnosti odkonfiguracije vozila, klizna bočna
vrata).
Napomena
Ukratko nakon otključavanja vozila
daljinskim upravljačem, ukoliko se
ne otvore nijedna vrata, ona se
automatski zaključavaju.
Otključavanje vozila
Otključavanje daljinskim upravljačem
sa 2 dugmeta

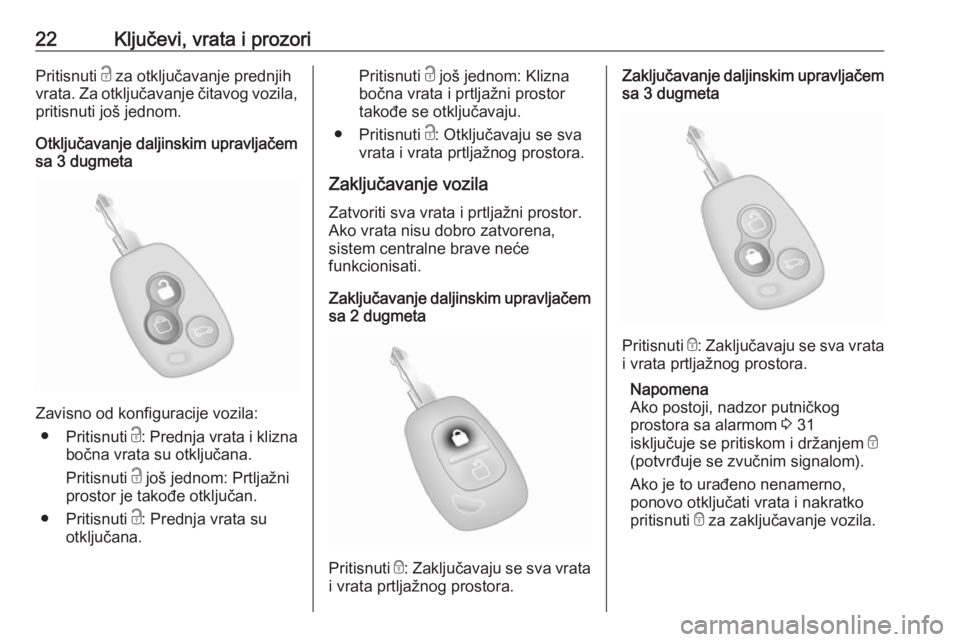

Page 24 of 247
22Ključevi, vrata i prozoriPritisnuti c za otključavanje prednjih
vrata. Za otključavanje čitavog vozila,
pritisnuti još jednom.
Otključavanje daljinskim upravljačem
sa 3 dugmeta
Zavisno od konfiguracije vozila:
● Pritisnuti c: Prednja vrata i klizna
bočna vrata su otključana.
Pritisnuti c još jednom: Prtljažni
prostor je takođe otključan.
● Pritisnuti c: Prednja vrata su
otključana.
Pritisnuti c još jednom: Klizna
bočna vrata i prtljažni prostor
takođe se otključavaju.
● Pritisnuti c: Otključavaju se sva
vrata i vrata prtljažnog prostora.
Zaključavanje vozila Zatvoriti sva vrata i prtljažni prostor.
Ako vrata nisu dobro zatvorena,
sistem centralne brave neće
funkcionisati.
Zaključavanje daljinskim upravljačem
sa 2 dugmeta
Pritisnuti e: Zaključavaju se sva vrata
i vrata prtljažnog prostora.
Zaključavanje daljinskim upravljačem sa 3 dugmeta
Pritisnuti e: Zaključavaju se sva vrata
i vrata prtljažnog prostora.
Napomena
Ako postoji, nadzor putničkog
prostora sa alarmom 3 31
isključuje se pritiskom i držanjem e
(potvrđuje se zvučnim signalom).
Ako je to urađeno nenamerno,
ponovo otključati vrata i nakratko
pritisnuti e za zaključavanje vozila.

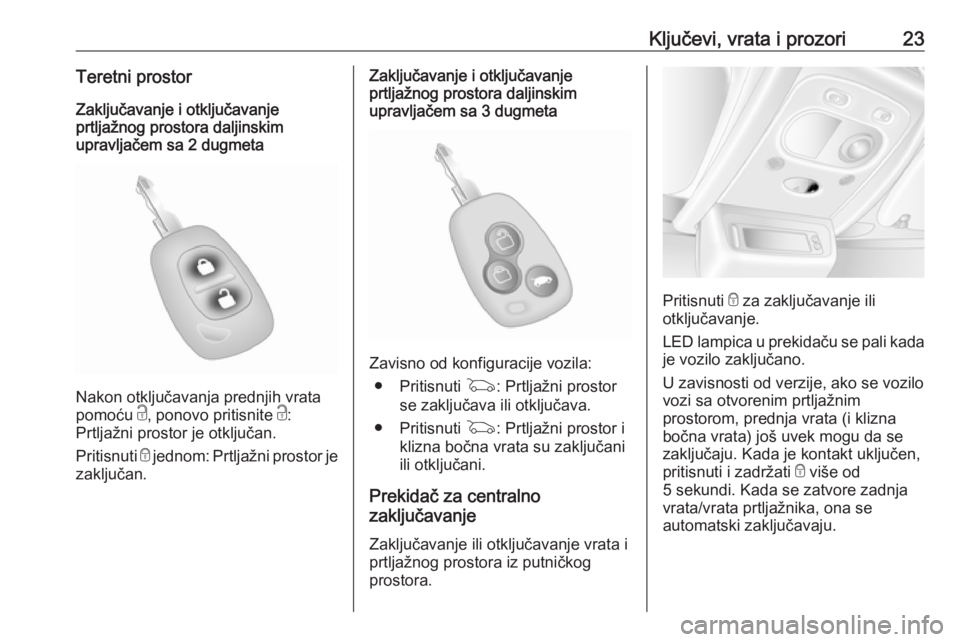

Page 25 of 247
Ključevi, vrata i prozori23Teretni prostorZaključavanje i otključavanje
prtljažnog prostora daljinskim
upravljačem sa 2 dugmeta
Nakon otključavanja prednjih vrata
pomoću c, ponovo pritisnite c:
Prtljažni prostor je otključan.
Pritisnuti e jednom: Prtljažni prostor je
zaključan.
Zaključavanje i otključavanje
prtljažnog prostora daljinskim
upravljačem sa 3 dugmeta
Zavisno od konfiguracije vozila:
● Pritisnuti G: Prtljažni prostor
se zaključava ili otključava.
● Pritisnuti G: Prtljažni prostor i
klizna bočna vrata su zaključani ili otključani.
Prekidač za centralno
zaključavanje
Zaključavanje ili otključavanje vrata i prtljažnog prostora iz putničkog
prostora.
Pritisnuti e za zaključavanje ili
otključavanje.
LED lampica u prekidaču se pali kada je vozilo zaključano.
U zavisnosti od verzije, ako se vozilo
vozi sa otvorenim prtljažnim
prostorom, prednja vrata (i klizna
bočna vrata) još uvek mogu da se
zaključaju. Kada je kontakt uključen,
pritisnuti i zadržati e više od
5 sekundi. Kada se zatvore zadnja
vrata/vrata prtljažnika, ona se
automatski zaključavaju.

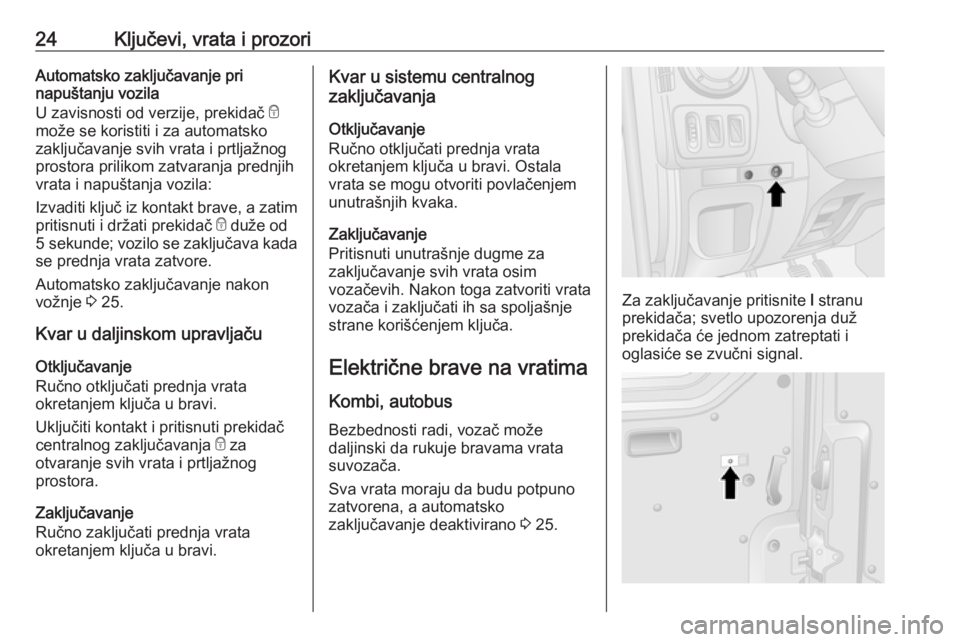

Page 26 of 247
24Ključevi, vrata i prozoriAutomatsko zaključavanje pri
napuštanju vozila
U zavisnosti od verzije, prekidač e
može se koristiti i za automatsko
zaključavanje svih vrata i prtljažnog
prostora prilikom zatvaranja prednjih vrata i napuštanja vozila:
Izvaditi ključ iz kontakt brave, a zatim pritisnuti i držati prekidač e duže od
5 sekunde ; vozilo se zaključava kada
se prednja vrata zatvore.
Automatsko zaključavanje nakon
vožnje 3 25.
Kvar u daljinskom upravljaču
Otključavanje
Ručno otključati prednja vrata
okretanjem ključa u bravi.
Uključiti kontakt i pritisnuti prekidač
centralnog zaključavanja e za
otvaranje svih vrata i prtljažnog
prostora.
Zaključavanje
Ručno zaključati prednja vrata
okretanjem ključa u bravi.Kvar u sistemu centralnog
zaključavanja
Otključavanje
Ručno otključati prednja vrata
okretanjem ključa u bravi. Ostala
vrata se mogu otvoriti povlačenjem
unutrašnjih kvaka.
Zaključavanje
Pritisnuti unutrašnje dugme za
zaključavanje svih vrata osim
vozačevih. Nakon toga zatvoriti vrata
vozača i zaključati ih sa spoljašnje
strane korišćenjem ključa.
Električne brave na vratima Kombi, autobusBezbednosti radi, vozač može
daljinski da rukuje bravama vrata suvozača.
Sva vrata moraju da budu potpuno
zatvorena, a automatsko
zaključavanje deaktivirano 3 25.
Za zaključavanje pritisnite l stranu
prekidača; svetlo upozorenja duž
prekidača će jednom zatreptati i
oglasiće se zvučni signal.

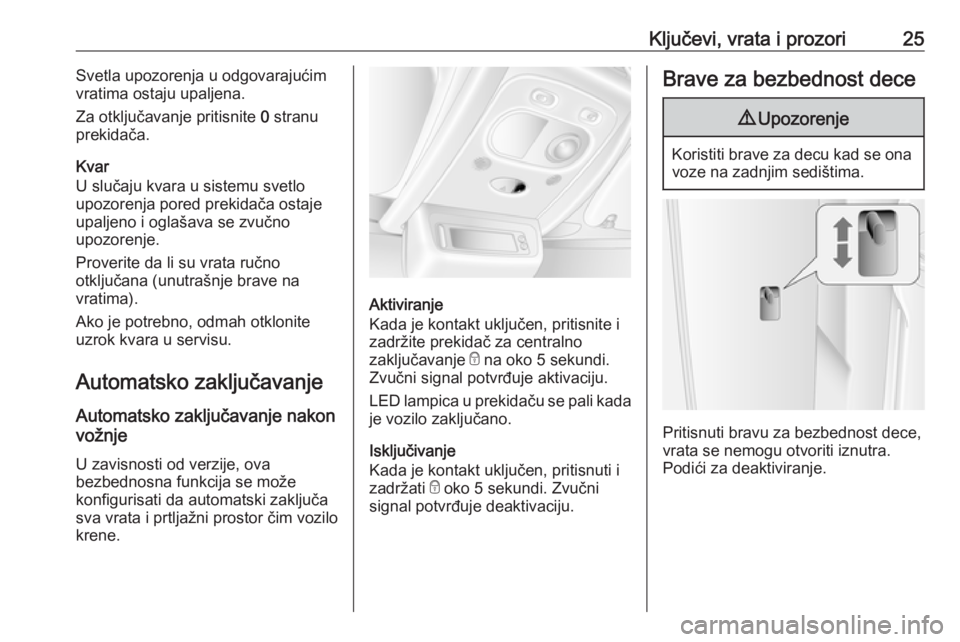

Page 27 of 247
Ključevi, vrata i prozori25Svetla upozorenja u odgovarajućim
vratima ostaju upaljena.
Za otključavanje pritisnite 0 stranu
prekidača.
Kvar
U slučaju kvara u sistemu svetlo
upozorenja pored prekidača ostaje
upaljeno i oglašava se zvučno
upozorenje.
Proverite da li su vrata ručno
otključana (unutrašnje brave na
vratima).
Ako je potrebno, odmah otklonite
uzrok kvara u servisu.
Automatsko zaključavanje
Automatsko zaključavanje nakon
vožnje
U zavisnosti od verzije, ova
bezbednosna funkcija se može
konfigurisati da automatski zaključa
sva vrata i prtljažni prostor čim vozilo
krene.
Aktiviranje
Kada je kontakt uključen, pritisnite i
zadržite prekidač za centralno
zaključavanje e na oko 5 sekundi.
Zvučni signal potvrđuje aktivaciju.
LED lampica u prekidaču se pali kada
je vozilo zaključano.
Isključivanje
Kada je kontakt uključen, pritisnuti i
zadržati e oko 5 sekundi. Zvučni
signal potvrđuje deaktivaciju.
Brave za bezbednost dece9 Upozorenje
Koristiti brave za decu kad se ona
voze na zadnjim sedištima.
Pritisnuti bravu za bezbednost dece,
vrata se nemogu otvoriti iznutra.
Podići za deaktiviranje.

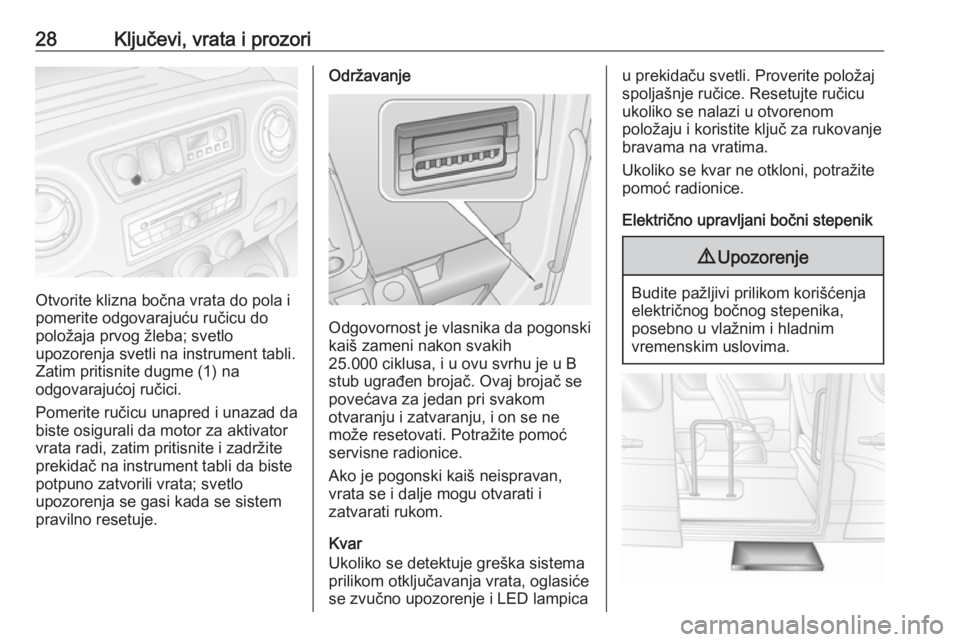

Page 28 of 247
26Ključevi, vrata i prozoriVrataKlizna vrata
Zaključati i otključati klizna bočna
vrata pomoću daljinskog upravljača ili
ključa (ako je deo opreme).
Otvarati i zatvarati bočna klizna vrata
samo kada je vozilo zaustavljeno, a
parkirna kočnica uključena (na nekim odelima će se oglasiti zvučni signal
kada su klizna vrata otvorena, a
parkirna kočnica otpuštena).
Klizna bočna vrata se mogu zaključati
iz unutrašnjosti pomoću unutrašnjeg
prekidača za zaključavanje.
Pre početka vožnje proverite da li su
bočna vrata potpuno zatvorena.9 Upozorenje
Budite pažljivi prilikom rukovanja
kliznim bočnim vratima. Opasnost
od povrede.
Obezbediti da se ništa ne zaglavi
tokom rada i da niko ne stoji u
oblasti kretanja.
Ako je vozilo parkirano na nagibu, otvorena klizna vrata se mogu
slučajno pomeriti zbog svoje
težine.
Zatvorite klizna vrata pre nego što se odvezete.
Električno upravljana klizna vrata
Otvaranje
Kada vozilo stoji i parkirna kočnica je
uključena, pritisnuti prekidač na
instrument tabli za automatsko
otvaranje električno upravljanih
kliznih vrata; LED lampica u
prekidaču trepće u toku rada.
Napomena
Ukoliko se parkirna kočnica ne
aktivira kada se pritisne prekidač,
oglasiće se upozoravajući zvučni
signali.
Page 29 of 247
Ključevi, vrata i prozori27Pritisnite prekidač još jednom da
zaustavite kretanje u bilo kom
trenutku. Pritisnite još jednom da
nastavite kretanje kliznih vrata.
Napomena
Ako se električno upravljana klizna
vrata zaključaju sa unutrašnje strane
sa aktivnom bravom za bezbednost
dece, oglasiće se upozoravajući zvučni signal. Ručno otključati vrata
sa unutrašnje strane.
Zatvaranje
Ponovo pritisnuti prekidač; u toku
rada LED lampica trepće i oglašava
se zvučni signal.
U slučaju poteškoća sa otvaranjem ili
zatvaranjem, npr. zbog mraza,
pritisnite i zadržite prekidač da
povećate napajanje kliznih vrata.9 Upozorenje
Budite pažljivi prilikom rukovanja
električno upravljanim kliznim
vratima. Opasnost od povreda,
pretežno za decu.
Obratiti posebnu pažnju kada je
vozilo parkirano na nagibu: otvoriti ili zatvoriti vrata u potpunosti, sve
dok se ne zabrave u položaju za
zaključavanje.
Pažljivo pratiti pomeranje vrata pri rukovanju. Obezbediti da se ništa
ne zaglavi tokom rada i da niko ne
stoji u oblasti kretanja.
Napomena
Ne uključivati električna klizna vrata
suviše često ako motor ne radi, jer
će to isprazniti akumulator vozila.
Izlaz u vanrednom slučaju
U slučaju nužde, klizna bočna vrata
se mogu ručno otvoriti nakon
otpuštanja unutrašnje ručice.
Alternativno, ukoliko je vozilo
zaključano, otvorite vrata pomoću
spoljašnje ručice (u zavisnosti od
varijante modela). Podignite ručicu
(3) do položaja drugog žleba, zatim
gurnite vrata unazad pomoću ručice
(2) pored prednje ivice vrata.
Resetovanje
Ako su vrata ručno otvorena, sistem
kliznih vrata mora da se resetuje.
Page 30 of 247
28Ključevi, vrata i prozori
Otvorite klizna bočna vrata do pola i
pomerite odgovarajuću ručicu do
položaja prvog žleba; svetlo
upozorenja svetli na instrument tabli.
Zatim pritisnite dugme (1) na
odgovarajućoj ručici.
Pomerite ručicu unapred i unazad da
biste osigurali da motor za aktivator
vrata radi, zatim pritisnite i zadržite
prekidač na instrument tabli da biste
potpuno zatvorili vrata; svetlo
upozorenja se gasi kada se sistem
pravilno resetuje.
Održavanje
Odgovornost je vlasnika da pogonski
kaiš zameni nakon svakih
25.000 ciklusa, i u ovu svrhu je u B
stub ugrađen brojač. Ovaj brojač se
povećava za jedan pri svakom
otvaranju i zatvaranju, i on se ne
može resetovati. Potražite pomoć
servisne radionice.
Ako je pogonski kaiš neispravan,
vrata se i dalje mogu otvarati i
zatvarati rukom.
Kvar
Ukoliko se detektuje greška sistema
prilikom otključavanja vrata, oglasiće
se zvučno upozorenje i LED lampica
u prekidaču svetli. Proverite položaj
spoljašnje ručice. Resetujte ručicu
ukoliko se nalazi u otvorenom
položaju i koristite ključ za rukovanje
bravama na vratima.
Ukoliko se kvar ne otkloni, potražite
pomoć radionice.
Električno upravljani bočni stepenik9 Upozorenje
Budite pažljivi prilikom korišćenja
električnog bočnog stepenika,
posebno u vlažnim i hladnim
vremenskim uslovima.
