Page 41 of 247

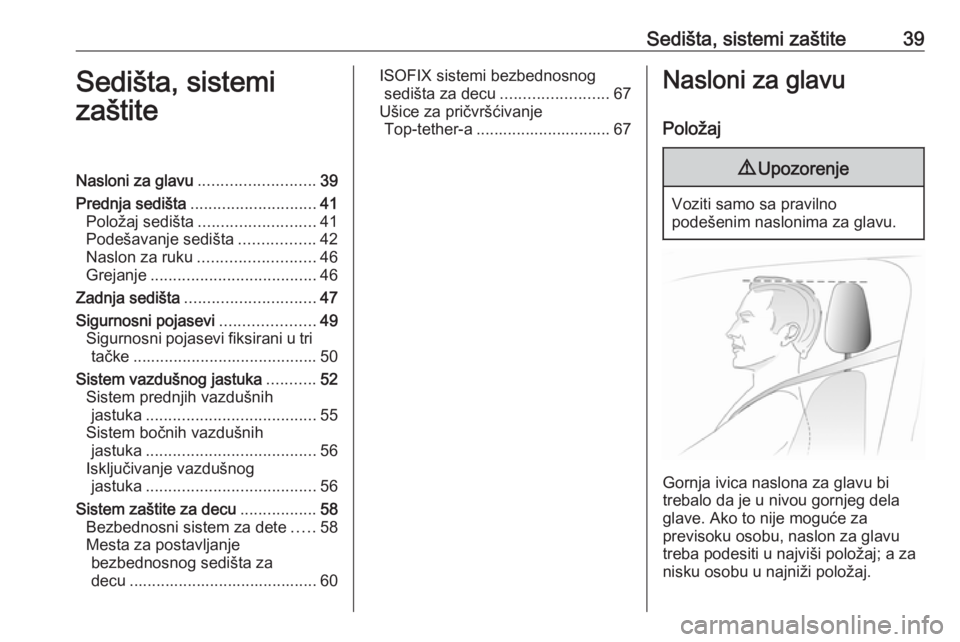

Sedišta, sistemi zaštite39Sedišta, sistemi
zaštiteNasloni za glavu .......................... 39
Prednja sedišta ............................ 41
Položaj sedišta .......................... 41
Podešavanje sedišta .................42
Naslon za ruku .......................... 46
Grejanje ..................................... 46
Zadnja sedišta ............................. 47
Sigurnosni pojasevi .....................49
Sigurnosni pojasevi fiksirani u tri tačke ......................................... 50
Sistem vazdušnog jastuka ...........52
Sistem prednjih vazdušnih jastuka ...................................... 55
Sistem bočnih vazdušnih jastuka ...................................... 56
Isključivanje vazdušnog jastuka ...................................... 56
Sistem zaštite za decu .................58
Bezbednosni sistem za dete .....58
Mesta za postavljanje bezbednosnog sedišta za
decu .......................................... 60ISOFIX sistemi bezbednosnog sedišta za decu ........................67
Ušice za pričvršćivanje Top‑tether-a .............................. 67Nasloni za glavu
Položaj9 Upozorenje
Voziti samo sa pravilno
podešenim naslonima za glavu.
Gornja ivica naslona za glavu bi
trebalo da je u nivou gornjeg dela
glave. Ako to nije moguće za
previsoku osobu, naslon za glavu
treba podesiti u najviši položaj; a za
nisku osobu u najniži položaj.
Page 42 of 247

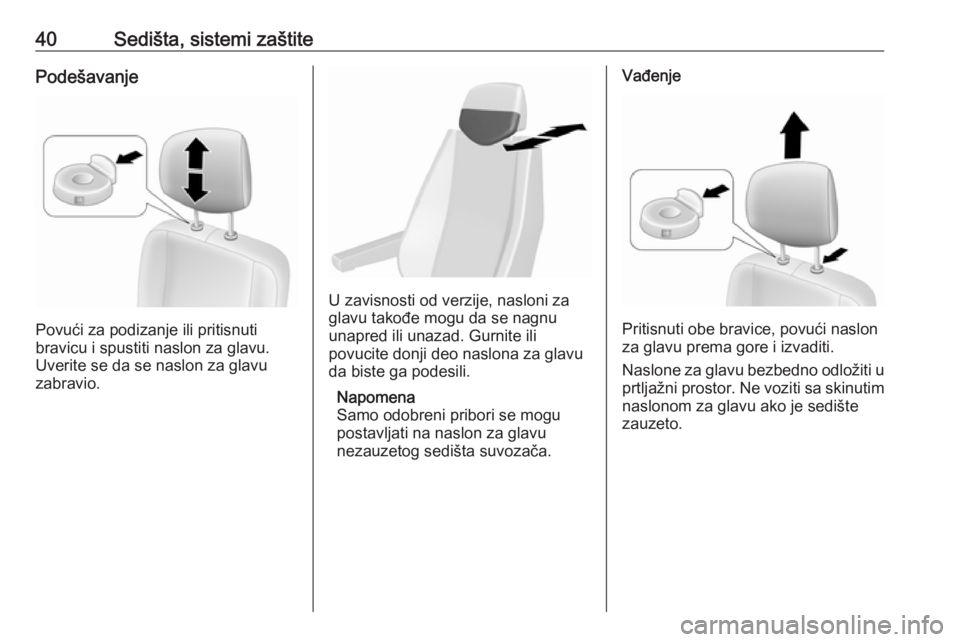

40Sedišta, sistemi zaštitePodešavanje
Povući za podizanje ili pritisnuti
bravicu i spustiti naslon za glavu.
Uverite se da se naslon za glavu
zabravio.
U zavisnosti od verzije, nasloni za
glavu takođe mogu da se nagnu
unapred ili unazad. Gurnite ili
povucite donji deo naslona za glavu
da biste ga podesili.
Napomena
Samo odobreni pribori se mogu
postavljati na naslon za glavu
nezauzetog sedišta suvozača.
Vađenje
Pritisnuti obe bravice, povući naslon
za glavu prema gore i izvaditi.
Naslone za glavu bezbedno odložiti u prtljažni prostor. Ne voziti sa skinutim
naslonom za glavu ako je sedište
zauzeto.
Page 43 of 247

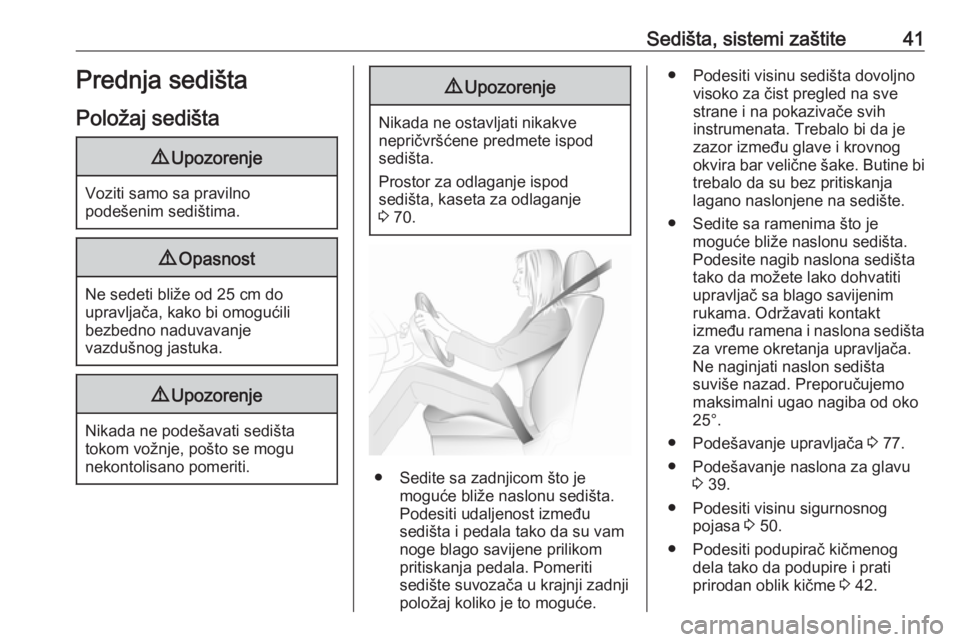

Sedišta, sistemi zaštite41Prednja sedišta
Položaj sedišta9 Upozorenje
Voziti samo sa pravilno
podešenim sedištima.
9 Opasnost
Ne sedeti bliže od 25 cm do
upravljača, kako bi omogućili
bezbedno naduvavanje
vazdušnog jastuka.
9 Upozorenje
Nikada ne podešavati sedišta
tokom vožnje, pošto se mogu
nekontolisano pomeriti.
9 Upozorenje
Nikada ne ostavljati nikakve
nepričvršćene predmete ispod
sedišta.
Prostor za odlaganje ispod
sedišta, kaseta za odlaganje
3 70.
● Sedite sa zadnjicom što je
moguće bliže naslonu sedišta.
Podesiti udaljenost između
sedišta i pedala tako da su vam
noge blago savijene prilikom pritiskanja pedala. Pomeriti
sedište suvozača u krajnji zadnji
položaj koliko je to moguće.
● Podesiti visinu sedišta dovoljno visoko za čist pregled na sve
strane i na pokazivače svih
instrumenata. Trebalo bi da je
zazor između glave i krovnog
okvira bar velične šake. Butine bi
trebalo da su bez pritiskanja lagano naslonjene na sedište.
● Sedite sa ramenima što je moguće bliže naslonu sedišta.
Podesite nagib naslona sedišta
tako da možete lako dohvatiti
upravljač sa blago savijenim rukama. Održavati kontakt
između ramena i naslona sedišta za vreme okretanja upravljača.
Ne naginjati naslon sedišta
suviše nazad. Preporučujemo
maksimalni ugao nagiba od oko
25°.
● Podešavanje upravljača 3 77.
● Podešavanje naslona za glavu 3 39.
● Podesiti visinu sigurnosnog pojasa 3 50.
● Podesiti podupirač kičmenog dela tako da podupire i prati
prirodan oblik kičme 3 42.
Page 44 of 247

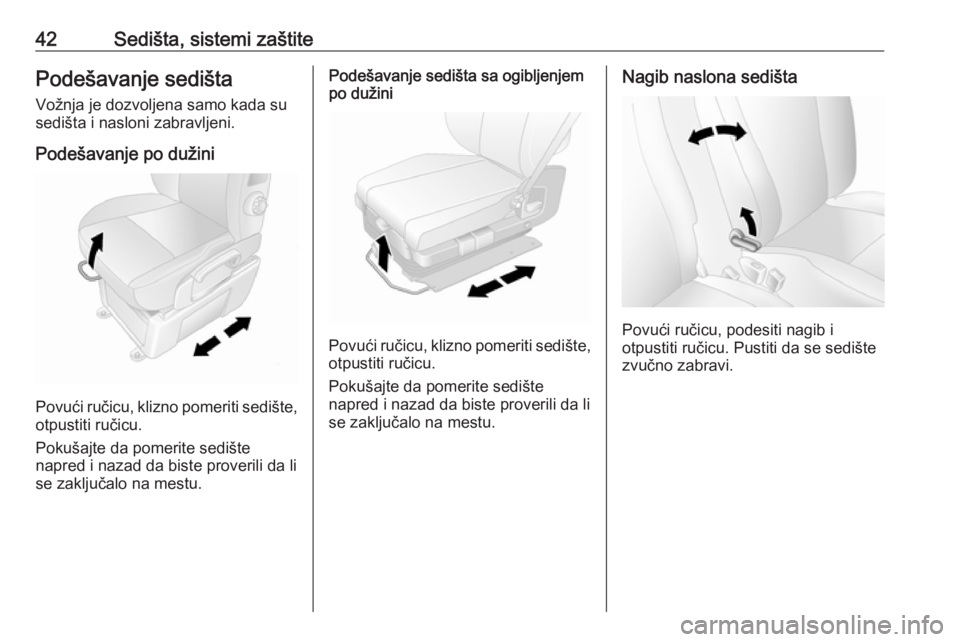

42Sedišta, sistemi zaštitePodešavanje sedištaVožnja je dozvoljena samo kada su
sedišta i nasloni zabravljeni.
Podešavanje po dužini
Povući ručicu, klizno pomeriti sedište, otpustiti ručicu.
Pokušajte da pomerite sedište
napred i nazad da biste proverili da li
se zaključalo na mestu.
Podešavanje sedišta sa ogibljenjem
po dužini
Povući ručicu, klizno pomeriti sedište,
otpustiti ručicu.
Pokušajte da pomerite sedište
napred i nazad da biste proverili da li
se zaključalo na mestu.
Nagib naslona sedišta
Povući ručicu, podesiti nagib i
otpustiti ručicu. Pustiti da se sedište
zvučno zabravi.
Page 45 of 247

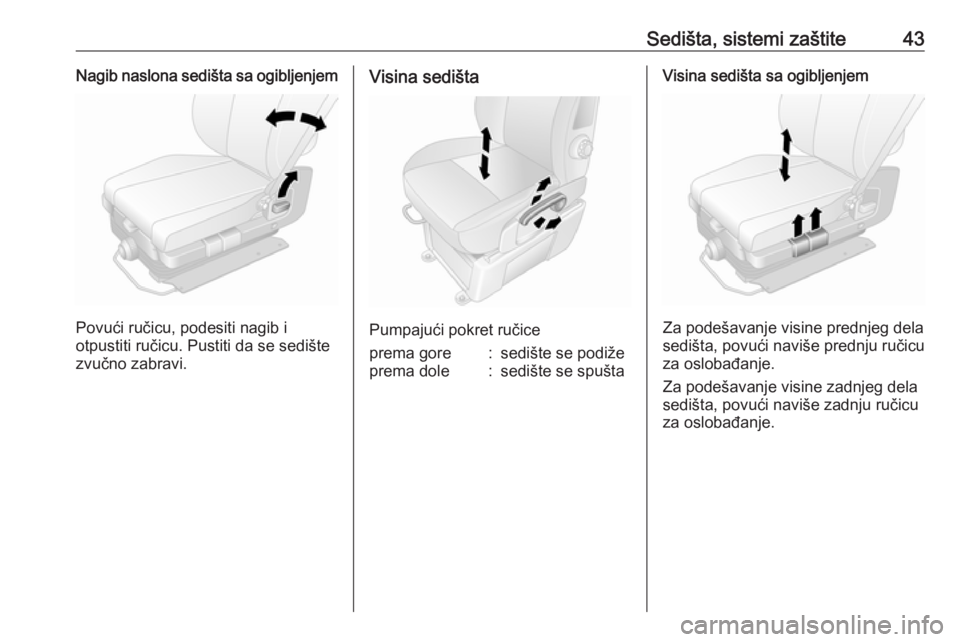

Sedišta, sistemi zaštite43Nagib naslona sedišta sa ogibljenjem
Povući ručicu, podesiti nagib i
otpustiti ručicu. Pustiti da se sedište
zvučno zabravi.
Visina sedišta
Pumpajući pokret ručice
prema gore:sedište se podižeprema dole:sedište se spuštaVisina sedišta sa ogibljenjem
Za podešavanje visine prednjeg dela
sedišta, povući naviše prednju ručicu
za oslobađanje.
Za podešavanje visine zadnjeg dela
sedišta, povući naviše zadnju ručicu
za oslobađanje.
Page 46 of 247

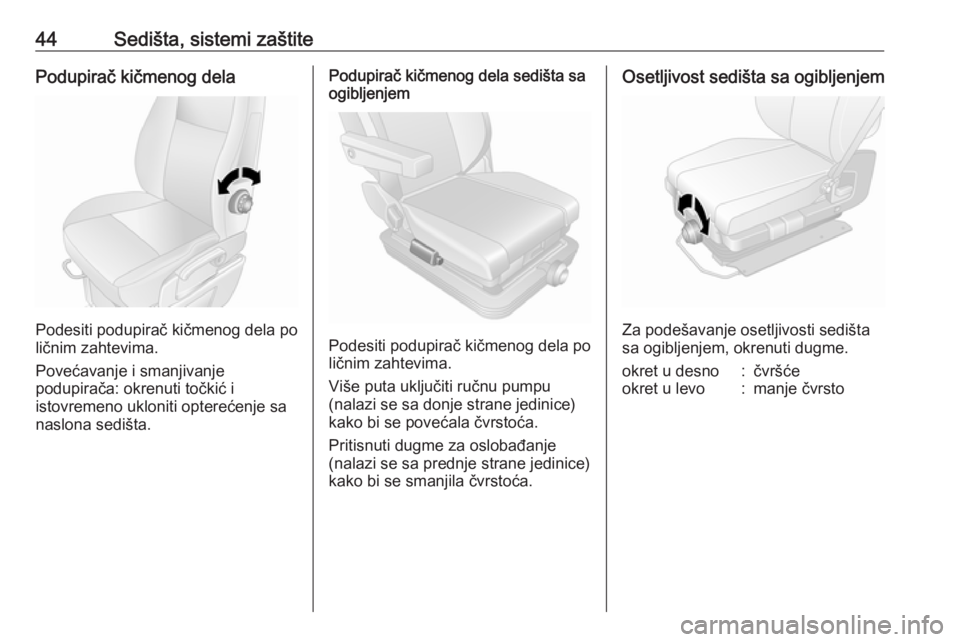

44Sedišta, sistemi zaštitePodupirač kičmenog dela
Podesiti podupirač kičmenog dela po
ličnim zahtevima.
Povećavanje i smanjivanje
podupirača: okrenuti točkić i
istovremeno ukloniti opterećenje sa naslona sedišta.
Podupirač kičmenog dela sedišta sa
ogibljenjem
Podesiti podupirač kičmenog dela po
ličnim zahtevima.
Više puta uključiti ručnu pumpu
(nalazi se sa donje strane jedinice)
kako bi se povećala čvrstoća.
Pritisnuti dugme za oslobađanje
(nalazi se sa prednje strane jedinice)
kako bi se smanjila čvrstoća.
Osetljivost sedišta sa ogibljenjem
Za podešavanje osetljivosti sedišta
sa ogibljenjem, okrenuti dugme.
okret u desno:čvršćeokret u levo:manje čvrsto
Page 47 of 247

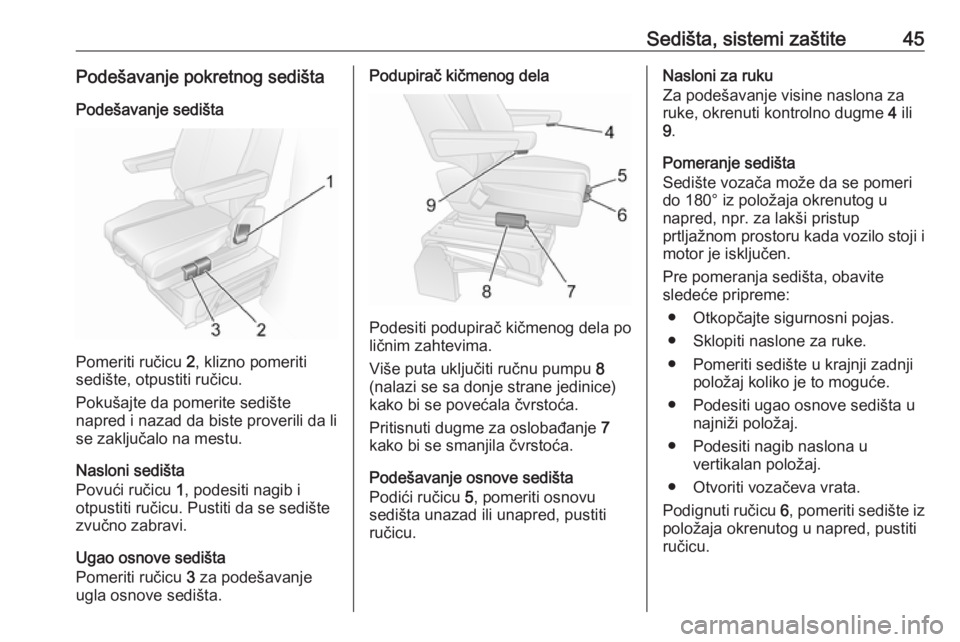

Sedišta, sistemi zaštite45Podešavanje pokretnog sedištaPodešavanje sedišta
Pomeriti ručicu 2, klizno pomeriti
sedište, otpustiti ručicu.
Pokušajte da pomerite sedište
napred i nazad da biste proverili da li se zaključalo na mestu.
Nasloni sedišta
Povući ručicu 1, podesiti nagib i
otpustiti ručicu. Pustiti da se sedište
zvučno zabravi.
Ugao osnove sedišta
Pomeriti ručicu 3 za podešavanje
ugla osnove sedišta.
Podupirač kičmenog dela
Podesiti podupirač kičmenog dela po
ličnim zahtevima.
Više puta uključiti ručnu pumpu 8
(nalazi se sa donje strane jedinice)
kako bi se povećala čvrstoća.
Pritisnuti dugme za oslobađanje 7
kako bi se smanjila čvrstoća.
Podešavanje osnove sedišta
Podići ručicu 5, pomeriti osnovu
sedišta unazad ili unapred, pustiti
ručicu.
Nasloni za ruku
Za podešavanje visine naslona za
ruke, okrenuti kontrolno dugme 4 ili
9 .
Pomeranje sedišta
Sedište vozača može da se pomeri
do 180° iz položaja okrenutog u
napred, npr. za lakši pristup
prtljažnom prostoru kada vozilo stoji i
motor je isključen.
Pre pomeranja sedišta, obavite
sledeće pripreme:
● Otkopčajte sigurnosni pojas.● Sklopiti naslone za ruke.
● Pomeriti sedište u krajnji zadnji položaj koliko je to moguće.
● Podesiti ugao osnove sedišta u najniži položaj.
● Podesiti nagib naslona u vertikalan položaj.
● Otvoriti vozačeva vrata.
Podignuti ručicu 6, pomeriti sedište iz
položaja okrenutog u napred, pustiti
ručicu.
Page 48 of 247

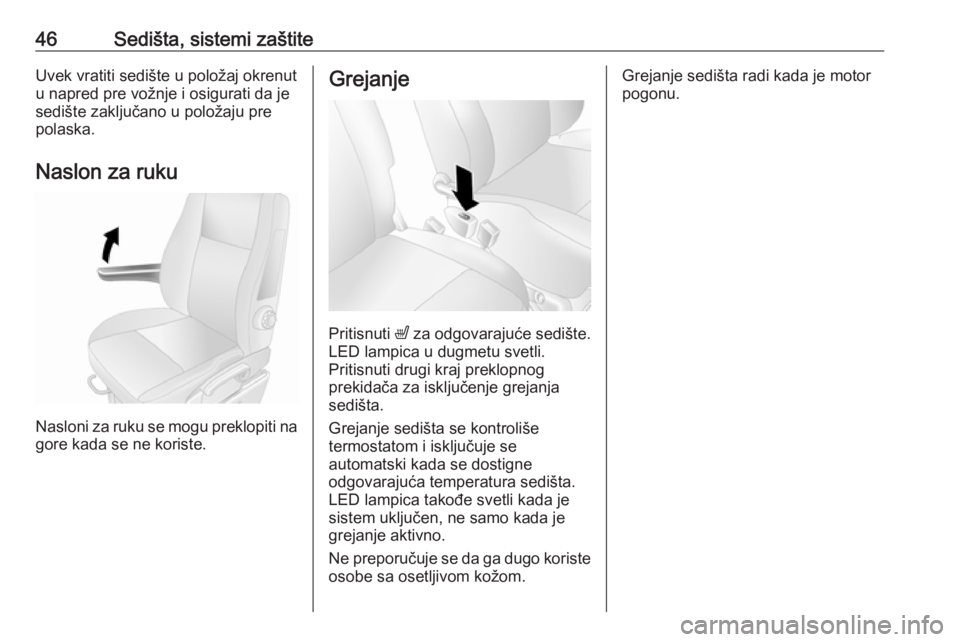

46Sedišta, sistemi zaštiteUvek vratiti sedište u položaj okrenut
u napred pre vožnje i osigurati da je
sedište zaključano u položaju pre
polaska.
Naslon za ruku
Nasloni za ruku se mogu preklopiti na
gore kada se ne koriste.
Grejanje
Pritisnuti ß za odgovarajuće sedište.
LED lampica u dugmetu svetli.
Pritisnuti drugi kraj preklopnog
prekidača za isključenje grejanja sedišta.
Grejanje sedišta se kontroliše
termostatom i isključuje se
automatski kada se dostigne
odgovarajuća temperatura sedišta.
LED lampica takođe svetli kada je
sistem uključen, ne samo kada je
grejanje aktivno.
Ne preporučuje se da ga dugo koriste
osobe sa osetljivom kožom.
Grejanje sedišta radi kada je motor
pogonu.
Page 49 of 247

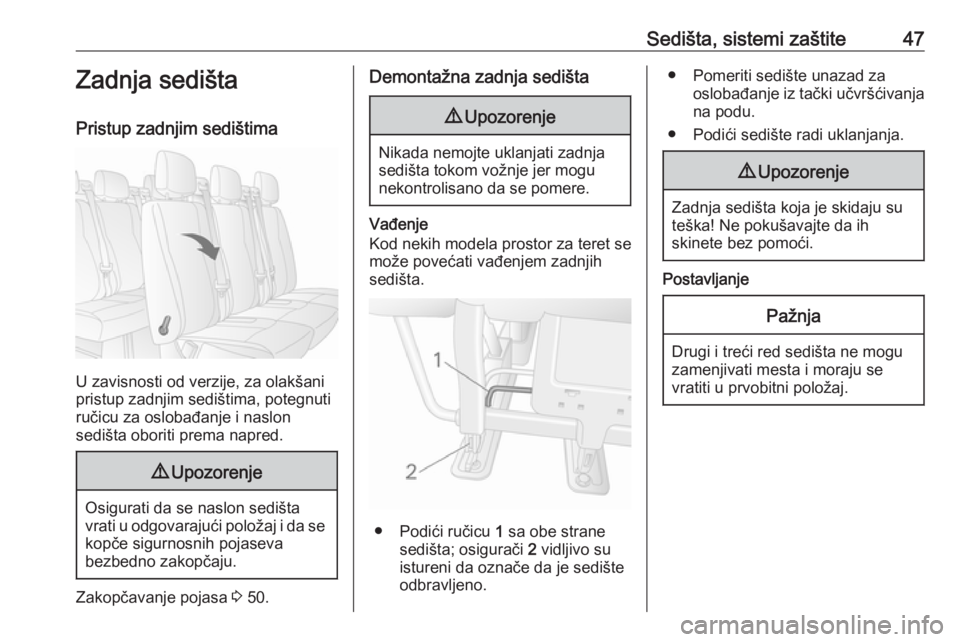

Sedišta, sistemi zaštite47Zadnja sedišta
Pristup zadnjim sedištima
U zavisnosti od verzije, za olakšani
pristup zadnjim sedištima, potegnuti
ručicu za oslobađanje i naslon
sedišta oboriti prema napred.
9 Upozorenje
Osigurati da se naslon sedišta
vrati u odgovarajući položaj i da se kopče sigurnosnih pojaseva
bezbedno zakopčaju.
Zakopčavanje pojasa 3 50.
Demontažna zadnja sedišta9 Upozorenje
Nikada nemojte uklanjati zadnja
sedišta tokom vožnje jer mogu
nekontrolisano da se pomere.
Vađenje
Kod nekih modela prostor za teret se
može povećati vađenjem zadnjih
sedišta.
● Podići ručicu 1 sa obe strane
sedišta; osigurači 2 vidljivo su
istureni da označe da je sedište odbravljeno.
● Pomeriti sedište unazad za oslobađanje iz tački učvršćivanja
na podu.
● Podići sedište radi uklanjanja.9 Upozorenje
Zadnja sedišta koja je skidaju su
teška! Ne pokušavajte da ih
skinete bez pomoći.
Postavljanje
Pažnja
Drugi i treći red sedišta ne mogu
zamenjivati mesta i moraju se
vratiti u prvobitni položaj.
Page 50 of 247

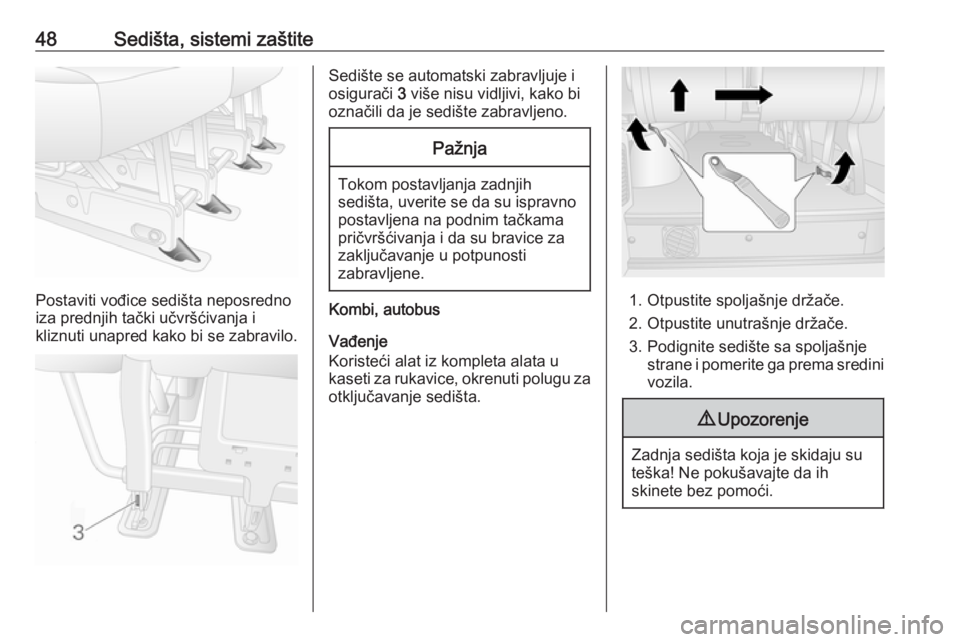

48Sedišta, sistemi zaštite
Postaviti vođice sedišta neposredno
iza prednjih tački učvršćivanja i
kliznuti unapred kako bi se zabravilo.
Sedište se automatski zabravljuje i
osigurači 3 više nisu vidljivi, kako bi
označili da je sedište zabravljeno.Pažnja
Tokom postavljanja zadnjih
sedišta, uverite se da su ispravno
postavljena na podnim tačkama
pričvršćivanja i da su bravice za
zaključavanje u potpunosti
zabravljene.
Kombi, autobus
Vađenje
Koristeći alat iz kompleta alata u
kaseti za rukavice, okrenuti polugu za otključavanje sedišta.1. Otpustite spoljašnje držače.
2. Otpustite unutrašnje držače.
3. Podignite sedište sa spoljašnje strane i pomerite ga prema sredini
vozila.
9 Upozorenje
Zadnja sedišta koja je skidaju su
teška! Ne pokušavajte da ih
skinete bez pomoći.
