Сидіння, підголівники71Фургон - задні сидінняВага та вікова категорія2-й ряд сидіньЗ краюЦентрГрупа 0: до 10 кг
або приблизно 10 місяців
Група 0+: до 13 кг
або приблизно 2 роки
UX
Група I: від 9 до 18 кг
або приблизно від 8 місяців до 4 роківUXГрупа II: від 15 до 25 кг
або приблизно від 3 до 7 років
Група III: від 22 до 36 кг
або приблизно від 6 до 12 років
UX
U:підходить для універсальної категорії дитячих автокрісел для використання у цій ваговій та віковій категорії, разом із паском безпеки з триточковим кріпленням.UF:підходить для універсальної категорії дитячих автокрісел, що встановлюються обличчям вперед, для
використання у цій ваговій та віковій категорії, разом із паском безпеки з триточковим кріпленням.<:підходить для дитячого автокрісла ISOFIX з кронштейнами кріплення та точками фіксації (за наявності). Під
час монтажу дитячого автокрісла ISOFIX можна використовувати тільки ті крісла, що були схвалені для
використання з даним автомобілем. Дивіться розділ "Допустимі параметри для встановлення дитячого автокрісла ISOFIX".X:положення сидіння не підходить для дітей цієї вагової та вікової категорії.

72Сидіння, підголівникиДопустимі параметри для встановлення дитячого системи безпеки ISOFIXCombiВагова категоріяКатегорія
розміруКріпленняПередні
сидіння2-й ряд сидінь3-й ряд
сидіньЗ боку
водія
крайнє
сидіння
Центральне
сидіння
Пасажирське
сидіння
крайнє сидінняГрупа 0: до 10 кг
або приблизно 10
місяцівEISO/R1XILXXXГрупа 0+: до 13 кг
або приблизно 2 рокиEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXГрупа I: від 9 до 18 кг
або приблизно від 8
місяців до 4 роківDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

Сидіння, підголівники73IL:підходить для систем безпеки типу ISOFIX категорій "для автомобілів певних типів", "обмеженевикористання" або "напівуніверсальна". Система безпеки ISOFIX має бути затверджена для певного типу автомобіля.IUF:підходить для дитячих автокрісел ISOFIX універсальної категорії, що встановлюються в напрямку руху
автомобіля та схвалені для використання в цій ваговій категорії.X:для цієї вагової категорії не схвалено жодного дитячого автокрісла ISOFIX.
Категорія розміру та тип дитячого автокрісла ISOFIX
A - ISO/F3:дитяче автокрісло, що встановлюється в напрямку руху автомобіля, призначене для дітей із
крупною будовою тіла у ваговій категорії від 9 до 18 кг.B - ISO/F2:дитяче автокрісло, що встановлюється в напрямку руху автомобіля, призначене для дітей невеликого зросту у ваговій категорії від 9 до 18 кг.B1 - ISO/F2X:дитяче автокрісло, що встановлюється в напрямку руху автомобіля, призначене для дітей невеликого зросту у ваговій категорії від 9 до 18 кг.C - ISO/R3:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей з крупною
будовою тіла у ваговій категорії до 18 кг.D - ISO/R2:дитяче автокрісло, що встановлюється проти напрямку руху автомобіля, для дітей невеликого зросту у ваговій категорії до 18 кг.E - ISO/R1:дитячих автокрісло, що встановлюється проти напрямку руху автомобіля, призначене для дітей невеликого зросту у ваговій категорії до 13 кг.

74Сидіння, підголівникиСистеми безпеки длядітей ISOFIX
Установіть схвалені для
автомобіля ISOFIX системи
безпеки для дітей ISOFIX на
монтажні кронштейни.
Під час використання монтажних кронштейнів ISOFIX для
встановлення сидіння можна
встановити загально прийняті
системи безпеки для дітей для
ISOFIX.
Допустимі позиції кріплення
дитячих автокрісел ISOFIX
позначені у таблицях <, IL та IUF.
Отвори кріплення
Top-tether
Отвори для кріплення Top-Tetherрозташовані позаду сидіння.
Установивши систему ISOFIX,
закріпіть ремінь Top-Tether в
отворах кріплення Top-Tether.
Пасок повинен проходити між
двома направляючими валиками
підголовника.
Місця для встановлення систем
безпеки для дітей ISOFIX
універсальної категорії позначено в таблиці абревіатурою IUF.

Зберігання75ЗберіганняВідділення для зберігання.........75
Відділення на панелі інструментів ............................ 75
Бардачок .................................. 76
Підстаканники .......................... 76
Відділення для зберігання в передній частині салону .........76
Верхня полиця ......................... 77
Відділення для зберігання під сидіннями ................................ 77
Відділення для зберігання над кабіною .................................... 78
Багажне відділення ....................78
Отвори для кріплення ..............78
Система управління вантажем ................................. 79
Сітка безпеки ............................ 80
Знак аварійної зупинки ............81
Медична аптечка .....................81
Вогнегасник .............................. 81
Система багажника для даху ....82
Багажник на даху .....................82
Інформація про завантаження ..82Відділення для
зберігання9 Попередження
Не зберігайте важкі чи гострі
предмети у відділеннях для
зберігання речей. Інакше під час різкого гальмування, крутого
повороту чи аварії ці предмети
може розкидати по салону, і
люди отримають травми.
Відділення на панелі
інструментів
Відділення для зберігання, кишені
та полиці розташовані у приладовій
панелі.
Тримач телефону та/або монет із
кліпсою для тримання квитків
розташовані зверху приладової
панелі.
Полиця, яка розташована по
центру, зверху приладової панелі, має кришку.
Планшет для документів
Витягніть планшет для документів
з приладової панелі. Для цього
потягніть за його нижню частину і
потім поверніть її вниз.

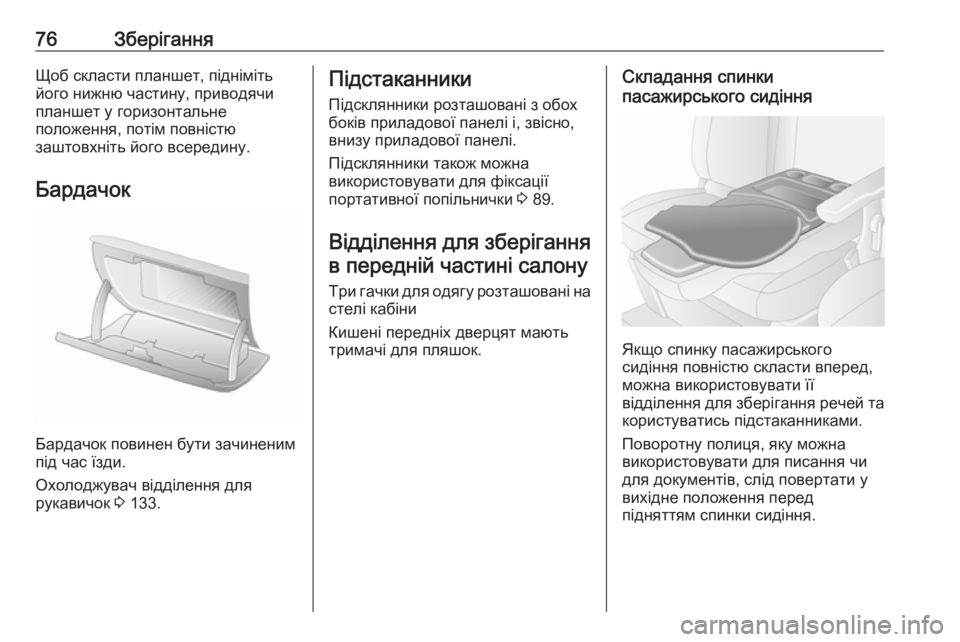

76ЗберіганняЩоб скласти планшет, підніміть
його нижню частину, приводячи
планшет у горизонтальне
положення, потім повністю
заштовхніть його всередину.
Бардачок
Бардачок повинен бути зачиненим
під час їзди.
Охолоджувач відділення для
рукавичок 3 133.
Підстаканники
Підсклянники розташовані з обох
боків приладової панелі і, звісно,
внизу приладової панелі.
Підсклянники також можна
використовувати для фіксації
портативної попільнички 3 89.
Відділення для зберігання в передній частині салону
Три гачки для одягу розташовані на стелі кабіни
Кишені передніх дверцят мають
тримачі для пляшок.Складання спинки
пасажирського сидіння
Якщо спинку пасажирського
сидіння повністю скласти вперед,
можна використовувати її
відділення для зберігання речей та користуватись підстаканниками.
Поворотну полиця, яку можна
використовувати для писання чи
для документів, слід повертати у
вихідне положення перед
підняттям спинки сидіння.

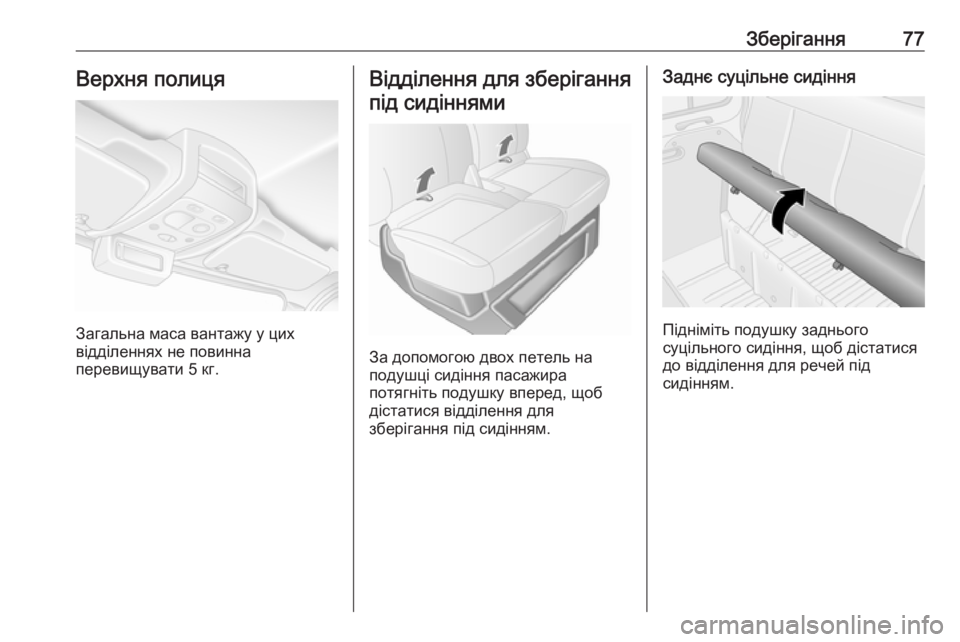

Зберігання77Верхня полиця
Загальна маса вантажу у цих
відділеннях не повинна
перевищувати 5 кг.
Відділення для зберігання
під сидіннями
За допомогою двох петель на
подушці сидіння пасажира
потягніть подушку вперед, щоб
дістатися відділення для
зберігання під сидінням.
Заднє суцільне сидіння
Підніміть подушку заднього
суцільного сидіння, щоб дістатися
до відділення для речей під
сидінням.

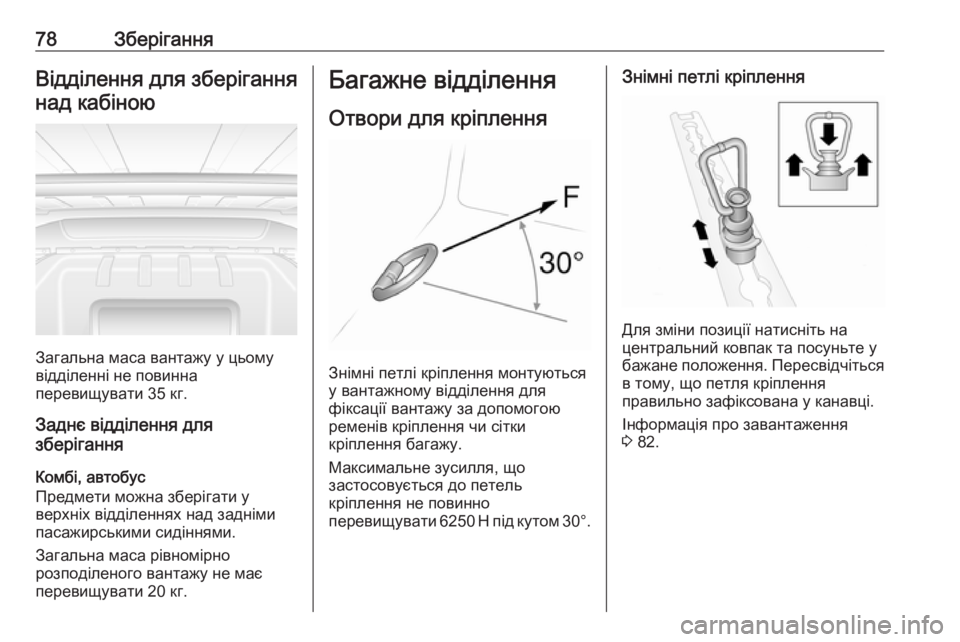

78ЗберіганняВідділення для зберіганнянад кабіною
Загальна маса вантажу у цьому
відділенні не повинна
перевищувати 35 кг.
Заднє відділення для
зберігання
Комбі, автобус
Предмети можна зберігати у
верхніх відділеннях над задніми
пасажирськими сидіннями.
Загальна маса рівномірно
розподіленого вантажу не має
перевищувати 20 кг.
Багажне відділення
Отвори для кріплення
Знімні петлі кріплення монтуються
у вантажному відділення для
фіксації вантажу за допомогою
ременів кріплення чи сітки
кріплення багажу.
Максимальне зусилля, що
застосовується до петель
кріплення не повинно
перевищувати 6250 Н під кутом 30°.
Знімні петлі кріплення
Для зміни позиції натисніть на
центральний ковпак та посуньте у бажане положення. Пересвідчіться в тому, що петля кріплення
правильно зафіксована у канавці.
Інформація про завантаження
3 82.

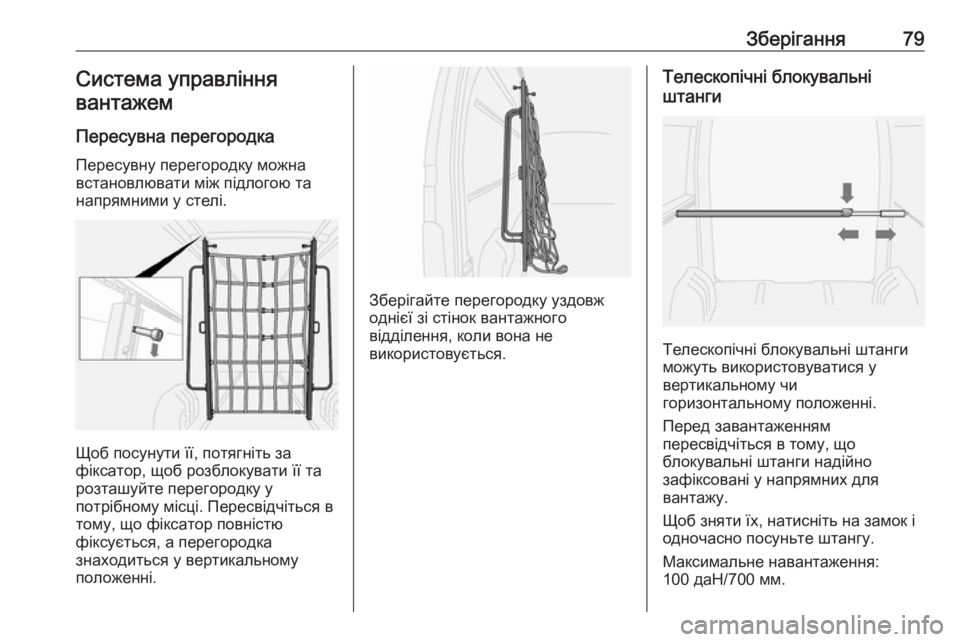

Зберігання79Система управління
вантажем
Пересувна перегородка
Пересувну перегородку можна
встановлювати між підлогою та
напрямними у стелі.
Щоб посунути її, потягніть за
фіксатор, щоб розблокувати її та
розташуйте перегородку у
потрібному місці. Пересвідчіться в тому, що фіксатор повністю
фіксується, а перегородка
знаходиться у вертикальному
положенні.
Зберігайте перегородку уздовж
однієї зі стінок вантажного
відділення, коли вона не
використовується.
Телескопічні блокувальні
штанги
Телескопічні блокувальні штанги
можуть використовуватися у
вертикальному чи
горизонтальному положенні.
Перед завантаженням
пересвідчіться в тому, що
блокувальні штанги надійно
зафіксовані у напрямних для
вантажу.
Щоб зняти їх, натисніть на замок і
одночасно посуньте штангу.
Максимальне навантаження:
100 даН/700 мм.

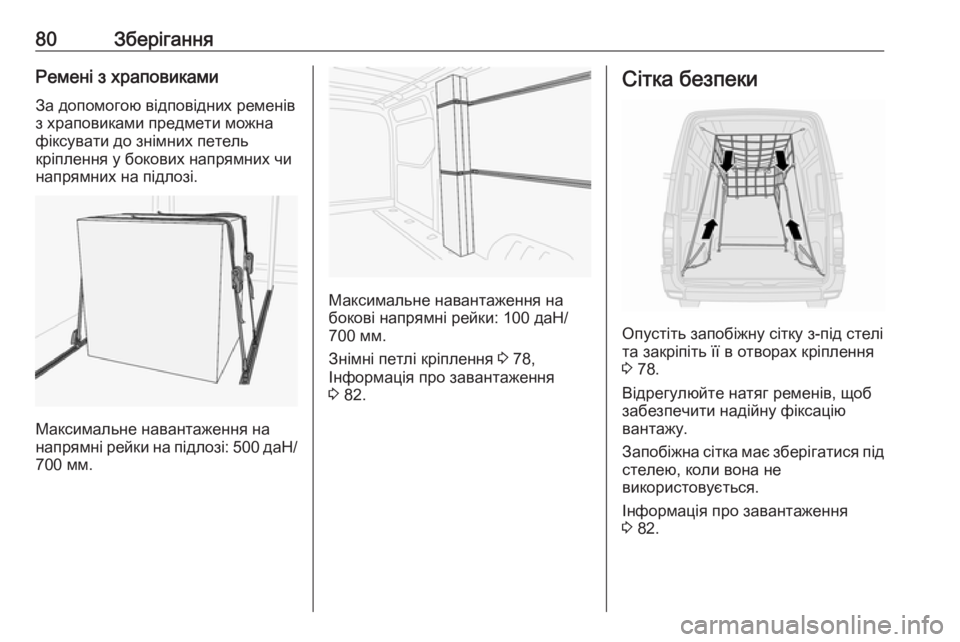

80ЗберіганняРемені з храповикамиЗа допомогою відповідних ременів
з храповиками предмети можна
фіксувати до знімних петель
кріплення у бокових напрямних чи
напрямних на підлозі.
Максимальне навантаження на
напрямні рейки на підлозі: 500 даН /
700 мм.
Максимальне навантаження на бокові напрямні рейки: 100 даН/
700 мм.
Знімні петлі кріплення 3 78,
Інформація про завантаження
3 82.
Сітка безпеки
Опустіть запобіжну сітку з-під стелі
та закріпіть її в отворах кріплення
3 78.
Відрегулюйте натяг ременів, щоб
забезпечити надійну фіксацію
вантажу.
Запобіжна сітка має зберігатися під
стелею, коли вона не
використовується.
Інформація про завантаження
3 82.
