Прилади та органи управління91Одометр
Відображає записану відстань у
кілометрах.
Одометр
Одометр показує подолану
відстань з часу останнього
скидання.
Натисніть один раз кнопку на кінці
важеля керування склоочисником
лобового скла, щоб відобразити
покази одометра.
Щоб скинути покази одометра,
коли він відображається і ввімкнено запалювання, натисніть кнопку і
потримайте її кілька секунд.
Дисплей буде миготіти, після чого
покази будуть скинуті до нуля.
Тахограф 3 109.
Тахометр
Вказує швидкість роботи двигуна.
Їдьте на низьких обертах для
кожної передачі настільки довго, наскільки це можливо.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор Y світиться,
якщо рівень пального в баку є
низьким. Негайно долийте пальне
3 173.

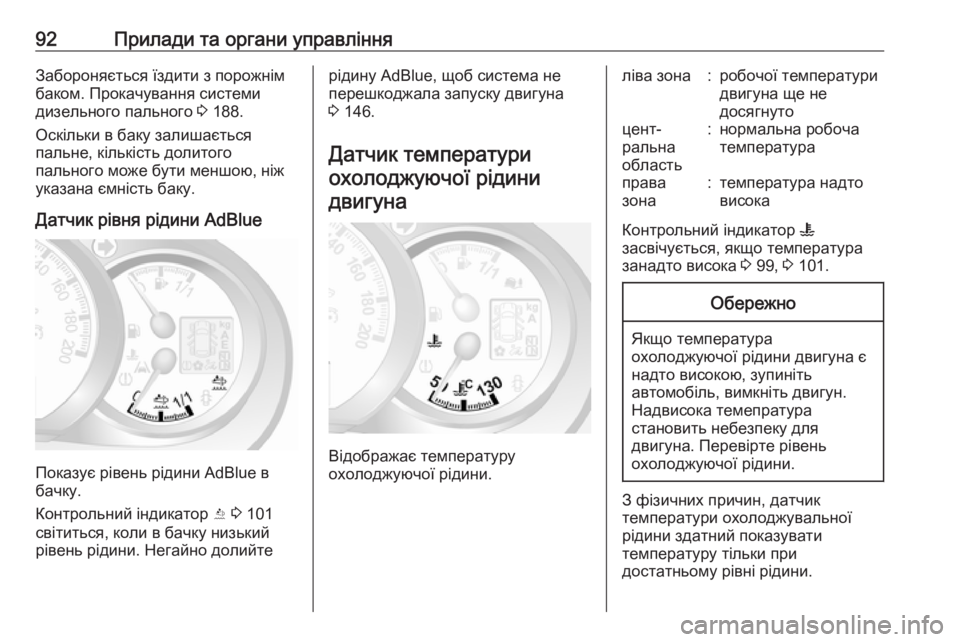

92Прилади та органи управлінняЗабороняється їздити з порожнім
баком. Прокачування системи
дизельного пального 3 188.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.
Датчик рівня рідини AdBlue
Показує рівень рідини AdBlue вбачку.
Контрольний індикатор Y 3 101
світиться, коли в бачку низький
рівень рідини. Негайно долийте
рідину AdBlue, щоб система не
перешкоджала запуску двигуна
3 146.
Датчик температури охолоджуючої рідинидвигуна
Відображає температуру
охолоджуючої рідини.
ліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температураправа
зона:температура надто
висока
Контрольний індикатор W
засвічується, якщо температура занадто висока 3 99, 3 101.
Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
З фізичних причин, датчик
температури охолоджувальної
рідини здатний показувати
температуру тільки при
достатньому рівні рідини.

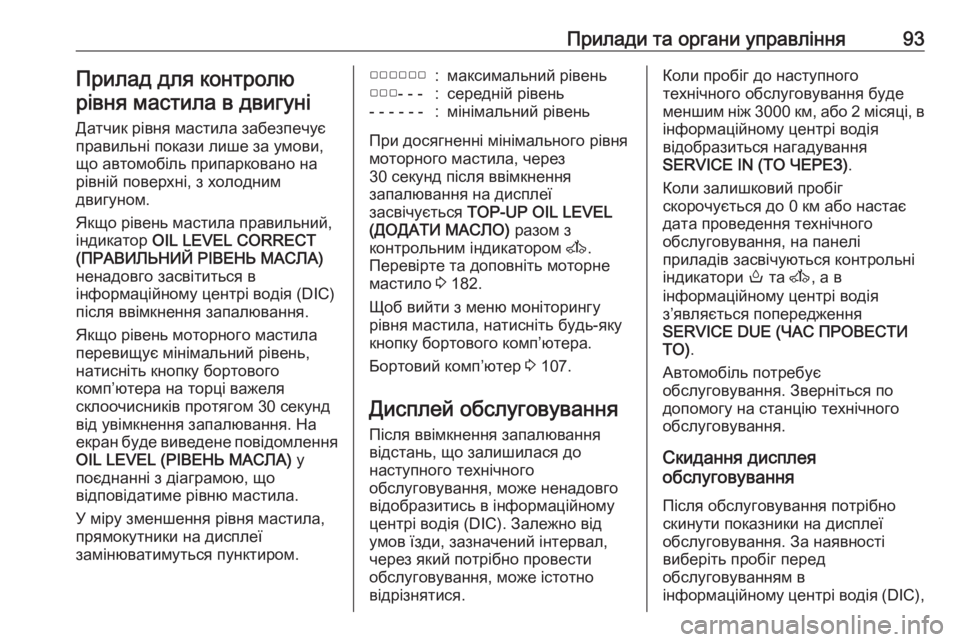

Прилади та органи управління93Прилад для контролюрівня мастила в двигуні
Датчик рівня мастила забезпечує
правильні покази лише за умови,
що автомобіль припарковано на
рівній поверхні, з холодним
двигуном.
Якщо рівень мастила правильний,
індикатор OIL LEVEL CORRECT
(ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА) ненадовго засвітиться в
інформаційному центрі водія (DIC)
після ввімкнення запалювання.
Якщо рівень моторного мастила
перевищує мінімальний рівень,
натисніть кнопку бортового
комп’ютера на торці важеля
склоочисників протягом 30 секунд
від увімкнення запалювання. На
екран буде виведене повідомлення
OIL LEVEL (РІВЕНЬ МАСЛА) у
поєднанні з діаграмою, що
відповідатиме рівню мастила.
У міру зменшення рівня мастила,
прямокутники на дисплеї
замінюватимуться пунктиром.▢▢▢▢▢▢:максимальний рівень▢▢▢- - -:середній рівень- - - - - -:мінімальний рівень
При досягненні мінімального рівня
моторного мастила, через
30 секунд після ввімкнення
запалювання на дисплеї
засвічується TOP-UP OIL LEVEL
(ДОДАТИ МАСЛО) разом з
контрольним індикатором A.
Перевірте та доповніть моторне
мастило 3 182.
Щоб вийти з меню моніторингу рівня мастила, натисніть будь-яку кнопку бортового комп’ютера.
Бортовий комп’ютер 3 107.
Дисплей обслуговування
Після ввімкнення запалювання
відстань, що залишилася до
наступного технічного
обслуговування, може ненадовго
відобразитись в інформаційному
центрі водія (DIC). Залежно від умов їзди, зазначений інтервал,
через який потрібно провести
обслуговування, може істотно
відрізнятися.
Коли пробіг до наступного
технічного обслуговування буде
меншим ніж 3000 км, або 2 місяці, в
інформаційному центрі водія
відобразиться нагадування
SERVICE IN (ТО ЧЕРЕЗ) .
Коли залишковий пробіг
скорочується до 0 км або настає
дата проведення технічного
обслуговування, на панелі
приладів засвічуються контрольні
індикатори o та A, а в
інформаційному центрі водія
з’являється попередження
SERVICE DUE (ЧАС ПРОВЕСТИ
ТО) .
Автомобіль потребує
обслуговування. Зверніться по
допомогу на станцію технічного
обслуговування.
Скидання дисплея
обслуговування
Після обслуговування потрібно
скинути показники на дисплеї
обслуговування. За наявності
виберіть пробіг перед
обслуговуванням в
інформаційному центрі водія ( DIC),

94Прилади та органи управлінняа потім натисніть кнопку на кінці
важеля керування склоочисником і
потримайте її приблизно 10 с, поки пробіг перед обслуговуванням не
почне відображатися постійно.
Бортовий комп’ютер 3 107.
Центр інформації водія (DIC) 3 104.
Інформація про обслуговування
3 227.
Дисплей трансмісії
Режим чи увімкнена передача
автоматизованої МКПП
відображається на дисплеї КПП.
R:задня передачаN:нейтральне положенняA:автоматичний режимкг:режим навантаженняV:зимовий режимT:натиснення педалі гальмW:електронна система
трансмісії
Автоматизована механічна
трансмісія 3 153.
Контрольні індикатори
Описані контрольні індикатори доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності на короткий
проміжок часу засвітиться
більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

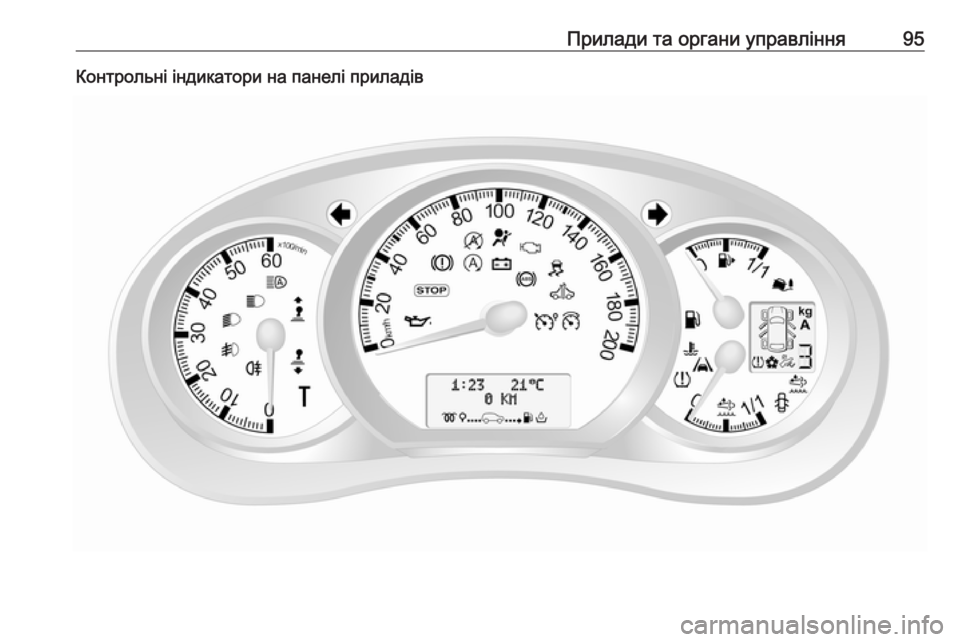

Прилади та органи управління95Контрольні індикатори на панелі приладів

96Прилади та органи управлінняКонтрольні індикатори на
панелі приладів
Контрольні індикатори на
консолі в стелі
ОглядOУказівник повороту 3 97XСистема нагадування про
непристебнутий пасок
безпеки 3 97vПодушка безпеки та натягу‐
вачі пасків безпеки 3 97WВимкнення подушок безпеки
3 98pСистема заряджання 3 98ZІндикатор несправності 3 98AПроведіть обслуговування
автомобіля найближчим
часом 3 99oДисплей обслуговування
3 99CЗупинення двигуна 3 99RГальмівна система 3 99uАнти-блокувальна система
гальм (ABS) 3 100kjПеремикання на вищу/нижчу
передачу, 3 100ìСистема попередження про
виїзд за межі смуги руху
3 100RЕлектронна система курсової
стійкості 3 100ØЕлектронна система курсової
стійкості вимкнена 3 101WТемпература охолоджу‐
вальної рідини двигуна 3 101!Попереднє прогрівання
3 101YAdBlue 3 101wСистема контролю тиску в
шинах 3 102IТиск мастила в двигуні 3 102YНизький рівень пального
3 102DАвтостоп 3 139\Функцію Автостоп переведено
в режим очікування 3 1399Зовнішні освітлювальні
прилади 3 103CДальнє світло 3 103

Прилади та органи управління97íСистема керування дальнім
світлом 3 103>Протитуманна фара 3 103øЗадня протитуманна фара
3 103mКруїз-контроль 3 103UОбмежувач швидкості круїз-
контролю 3 103&Тахограф 3 104yДверцята відчинені 3 104
Указівник повороту
O миготить зеленим світлом.
Миготить, якщо увімкнено
вказівник повороту чи ліхтарі
аварійної сигналізації.
Швидко миготить: несправність
указівника повороту чи
відповідного запобіжника.
При ввімкнених указівниках
поворотів також лунає звукове
попередження. При
транспортуванні причепа звук
звукового попередження
змінюється.
Заміна лампи 3 189.
Запобіжники 3 197.
Вказівники повороту 3 114.
Система нагадування про непристебнутий пасокбезпеки
X світиться чи миготить червоним.
Якщо пасок безпеки відстебнуто, контрольний індикатор X почне
блимати, коли швидкість
автомобіля перевищить приблизно
16 км/год. Крім цього, протягом
90 секунд лунає
попереджувальний сигнал.
Після пристібання паска безпеки
індикатор згасне.9 Попередження
Перед кожною поїздкою
пристібайте паски безпеки.
У випадку ДТП особи, які не
користуються пасками безпеки,
наражають на небезпеку як
себе, так і інших пасажирів
автомобіля.
Паски безпеки з кріпленням в трьох
точках 3 56.
Подушка безпеки та переднатягувачі пасківбезпеки
v світиться жовтим.
Коли вмикається система
запалення, контрольний індикатор
засвічується на короткий час. Якщо він не світиться або світиться під
час їзди, це свідчить про
несправність у системі подушок
безпеки чи системі
переднатягувачів пасків безпеки.
Зверніться по допомогу до
майстерні. Подушки безпеки та

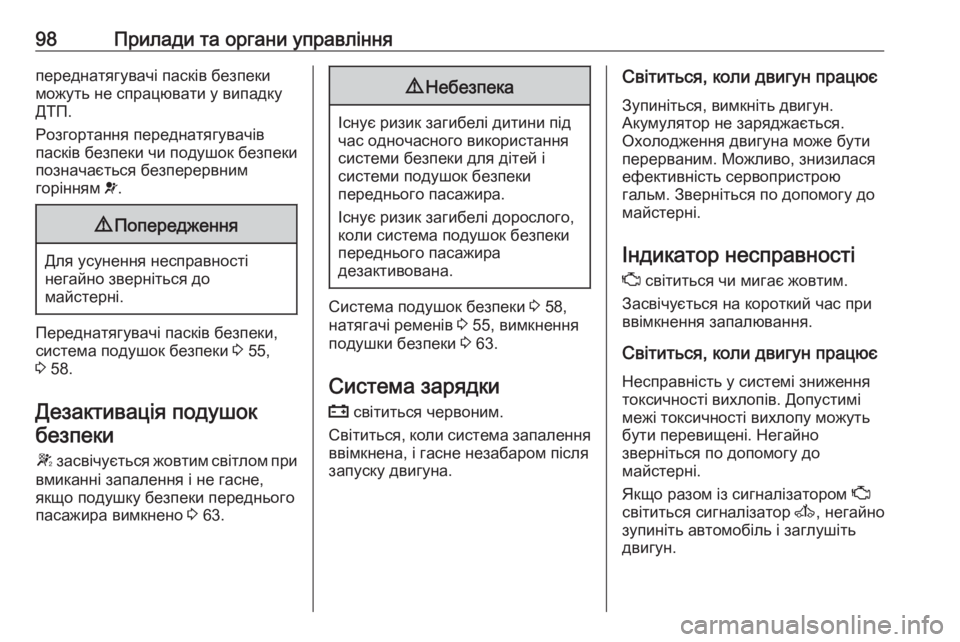

98Прилади та органи управлінняпереднатягувачі пасків безпеки
можуть не спрацювати у випадку
ДТП.
Розгортання переднатягувачів
пасків безпеки чи подушок безпеки
позначається безперервним
горінням v.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Переднатягувачі пасків безпеки,
система подушок безпеки 3 55,
3 58.
Дезактивація подушок безпеки
W засвічується жовтим світлом при
вмиканні запалення і не гасне,
якщо подушку безпеки переднього
пасажира вимкнено 3 63.
9 Небезпека
Існує ризик загибелі дитини під
час одночасного використання
системи безпеки для дітей і
системи подушок безпеки
переднього пасажира.
Існує ризик загибелі дорослого,
коли система подушок безпеки
переднього пасажира
дезактивована.
Система подушок безпеки 3 58,
натягачі ременів 3 55, вимкнення
подушки безпеки 3 63.
Система зарядки p світиться червоним.
Світиться, коли система запалення ввімкнена, і гасне незабаром після
запуску двигуна.
Світиться, коли двигун працює
Зупиніться, вимкніть двигун.
Акумулятор не заряджається.
Охолодження двигуна може бути
перерваним. Можливо, знизилася
ефективність сервопристрою
гальм. Зверніться по допомогу до
майстерні.
Індикатор несправності Z світиться чи мигає жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Світиться, коли двигун працює
Несправність у системі зниження
токсичності вихлопів. Допустимі
межі токсичності вихлопу можуть
бути перевищені. Негайно
зверніться по допомогу до
майстерні.
Якщо разом із сигналізатором Z
світиться сигналізатор A, негайно
зупиніть автомобіль і заглушіть
двигун.

Прилади та органи управління999Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Миготить, коли двигун працює
Несправність, яка може призвестидо пошкодження каталізатора.
Зменшуйте навантаження на
педаль акселератора, доки
індикатор не перестане миготіти.
Негайно зверніться по допомогу до
майстерні.
Проведіть
обслуговування автомобіля найближчим часом
A світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
Автомобіль потребує
обслуговування.
Може світитися одночасно з іншим
контрольним індикатором або
супроводжується повідомленням в
інформаційному центрі водія (DIC)
3 104.
Світиться, якщо потрібно виконати
чищення сажового фільтра
дизельного двигуна, але не
спрацьовує система
автоматичного чищення 3 145.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Дисплей обслуговування
Крім цього, контрольний індикатор
o почне світитися в
інформаційному центрі водія ( DIC),
коли пробіг до наступного
технічного обслуговування буде
меншим ніж 0 км, або настане дата
проведення обслуговування.
В інформаційному центрі водія
(DIC) також відобразиться
повідомлення SERVICE DUE (ЧАС
ПРОВЕСТИ ТО) .
Дисплей обслуговування 3 93.
Зупинити двигун
C світиться червоним.
Засвічується на короткий час при
ввімкнення запалювання.
Якщо сигналізатор C світиться
(можливо, разом із W та/або R),
негайно зупиніть автомобіль і заглушіть двигун.9 Попередження
Для усунення несправності
негайно зверніться до
майстерні.
Залежно від типу несправності, в
інформаційному центрі водія (DIC)
може також відобразитися
попереджувальне повідомлення
3 104.
Гальмівна система R світиться червоним.

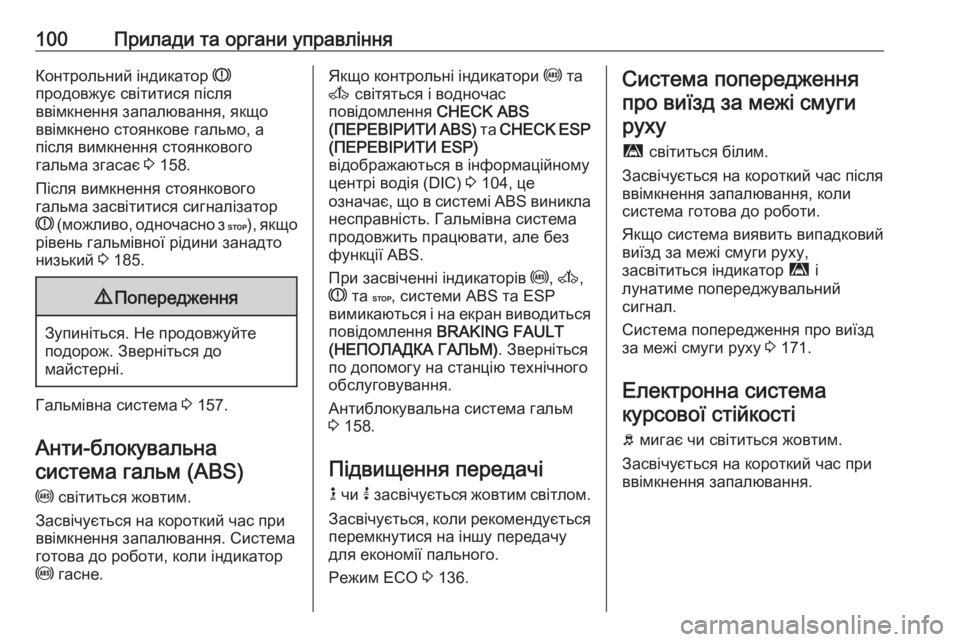

100Прилади та органи управлінняКонтрольний індикатор R
продовжує світитися після
ввімкнення запалювання, якщо
ввімкнено стоянкове гальмо, а
після вимкнення стоянкового
гальма згасає 3 158.
Після вимкнення стоянкового
гальма засвітитися сигналізатор
R (можливо, одночасно з C), якщо
рівень гальмівної рідини занадто
низький 3 185.9 Попередження
Зупиніться. Не продовжуйте
подорож. Зверніться до
майстерні.
Гальмівна система 3 157.
Анти-блокувальна система гальм (ABS)
u світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання. Система
готова до роботи, коли індикатор
u гасне.
Якщо контрольні індикатори u та
A світяться і водночас
повідомлення CHECK ABS
(ПЕРЕВІРИТИ ABS) та CHECK ESP
(ПЕРЕВІРИТИ ESP)
відображаються в інформаційному
центрі водія (DIC) 3 104, це
означає, що в системі ABS виникла
несправність. Гальмівна система
продовжить працювати, але без
функції ABS.
При засвіченні індикаторів u, A ,
R та C, системи ABS та ESP
вимикаються і на екран виводиться повідомлення BRAKING FAULT
(НЕПОЛАДКА ГАЛЬМ) . Зверніться
по допомогу на станцію технічного
обслуговування.
Антиблокувальна система гальм
3 158.
Підвищення передачі
k чи j засвічується жовтим світлом.
Засвічується, коли рекомендується
перемкнутися на іншу передачу
для економії пального.
Режим ECO 3 136.Система попередження
про виїзд за межі смуги руху
ì світиться білим.
Засвічується на короткий час після
ввімкнення запалювання, коли
система готова до роботи.
Якщо система виявить випадковий
виїзд за межі смуги руху,
засвітиться індикатор ì і
лунатиме попереджувальний
сигнал.
Система попередження про виїзд
за межі смуги руху 3 171.
Електронна система курсової стійкості
b мигає чи світиться жовтим.
Засвічується на короткий час при
ввімкнення запалювання.
