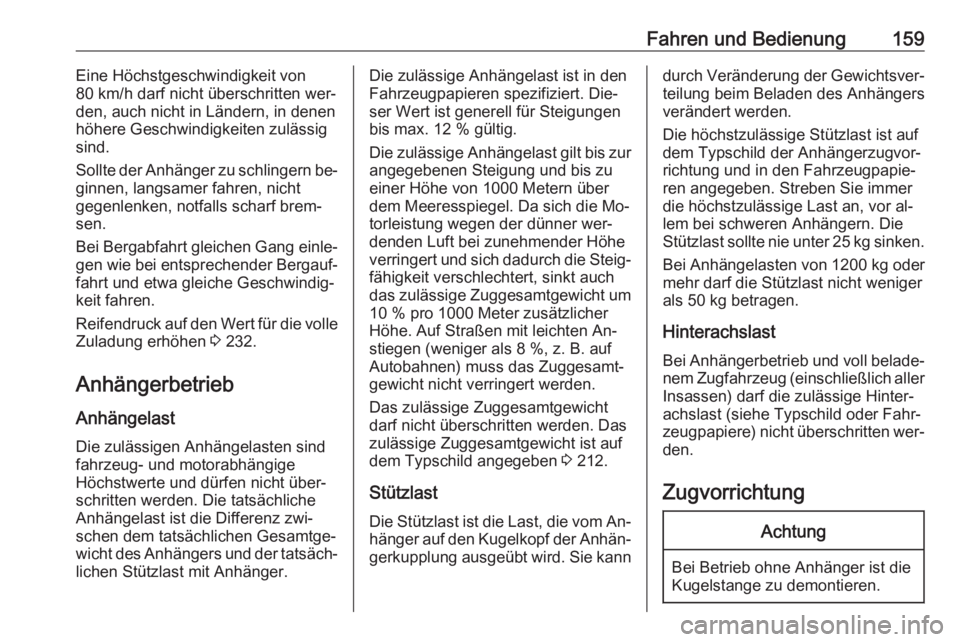

Fahren und Bedienung159Eine Höchstgeschwindigkeit von
80 km/h darf nicht überschritten wer‐
den, auch nicht in Ländern, in denen höhere Geschwindigkeiten zulässigsind.
Sollte der Anhänger zu schlingern be‐
ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung erhöhen 3 232.
Anhängerbetrieb
Anhängelast
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐ lichen Stützlast mit Anhänger.Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert. Die‐
ser Wert ist generell für Steigungen
bis max. 12 % gültig.
Die zulässige Anhängelast gilt bis zur angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die Mo‐
torleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐
fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht um
10 % pro 1000 Meter zusätzlicher
Höhe. Auf Straßen mit leichten An‐ stiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 212.
Stützlast Die Stützlast ist die Last, die vom An‐
hänger auf den Kugelkopf der Anhän‐ gerkupplung ausgeübt wird. Sie kanndurch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast ist auf dem Typschild der Anhängerzugvor‐
richtung und in den Fahrzeugpapie‐
ren angegeben. Streben Sie immer
die höchstzulässige Last an, vor al‐
lem bei schweren Anhängern. Die
Stützlast sollte nie unter 25 kg sinken.
Bei Anhängelasten von 1200 kg oder
mehr darf die Stützlast nicht weniger
als 50 kg betragen.
Hinterachslast Bei Anhängerbetrieb und voll belade‐
nem Zugfahrzeug (einschließlich aller
Insassen) darf die zulässige Hinter‐
achslast (siehe Typschild oder Fahr‐ zeugpapiere) nicht überschritten wer‐ den.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.

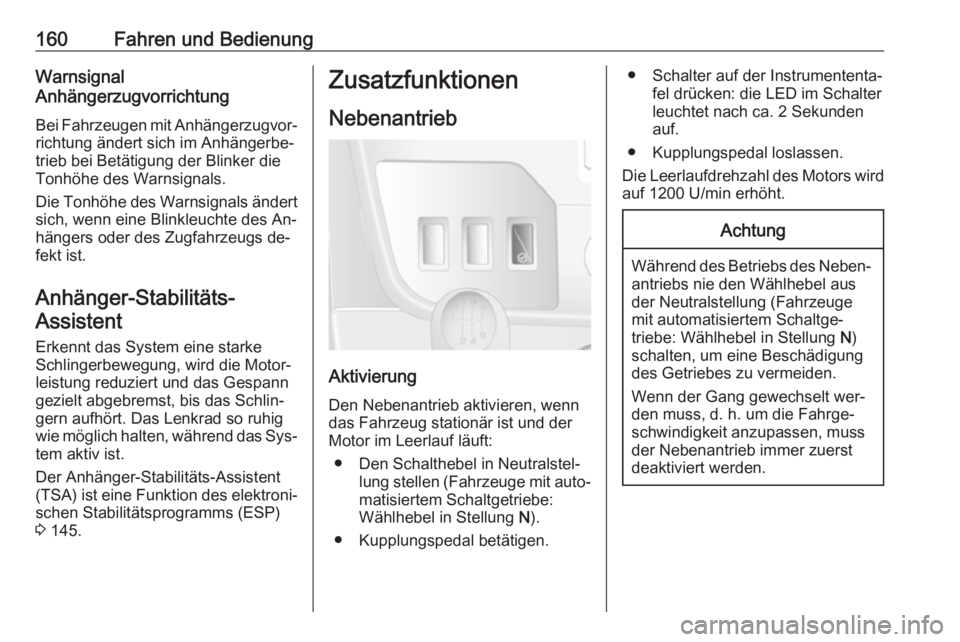

160Fahren und BedienungWarnsignal
Anhängerzugvorrichtung
Bei Fahrzeugen mit Anhängerzugvor‐
richtung ändert sich im Anhängerbe‐
trieb bei Betätigung der Blinker die
Tonhöhe des Warnsignals.
Die Tonhöhe des Warnsignals ändert sich, wenn eine Blinkleuchte des An‐
hängers oder des Zugfahrzeugs de‐
fekt ist.
Anhänger-Stabilitäts- Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐
leistung reduziert und das Gespann
gezielt abgebremst, bis das Schlin‐
gern aufhört. Das Lenkrad so ruhig
wie möglich halten, während das Sys‐ tem aktiv ist.
Der Anhänger-Stabilitäts-Assistent
(TSA) ist eine Funktion des elektroni‐
schen Stabilitätsprogramms (ESP)
3 145.Zusatzfunktionen
Nebenantrieb
Aktivierung
Den Nebenantrieb aktivieren, wenn
das Fahrzeug stationär ist und der
Motor im Leerlauf läuft:
● Den Schalthebel in Neutralstel‐ lung stellen (Fahrzeuge mit auto‐matisiertem Schaltgetriebe:
Wählhebel in Stellung N).
● Kupplungspedal betätigen.
● Schalter auf der Instrumententa‐ fel drücken: die LED im Schalter
leuchtet nach ca. 2 Sekunden
auf.
● Kupplungspedal loslassen.
Die Leerlaufdrehzahl des Motors wird
auf 1200 U/min erhöht.Achtung
Während des Betriebs des Neben‐ antriebs nie den Wählhebel aus
der Neutralstellung (Fahrzeuge
mit automatisiertem Schaltge‐
triebe: Wählhebel in Stellung N)
schalten, um eine Beschädigung
des Getriebes zu vermeiden.
Wenn der Gang gewechselt wer‐
den muss, d. h. um die Fahrge‐
schwindigkeit anzupassen, muss
der Nebenantrieb immer zuerst
deaktiviert werden.

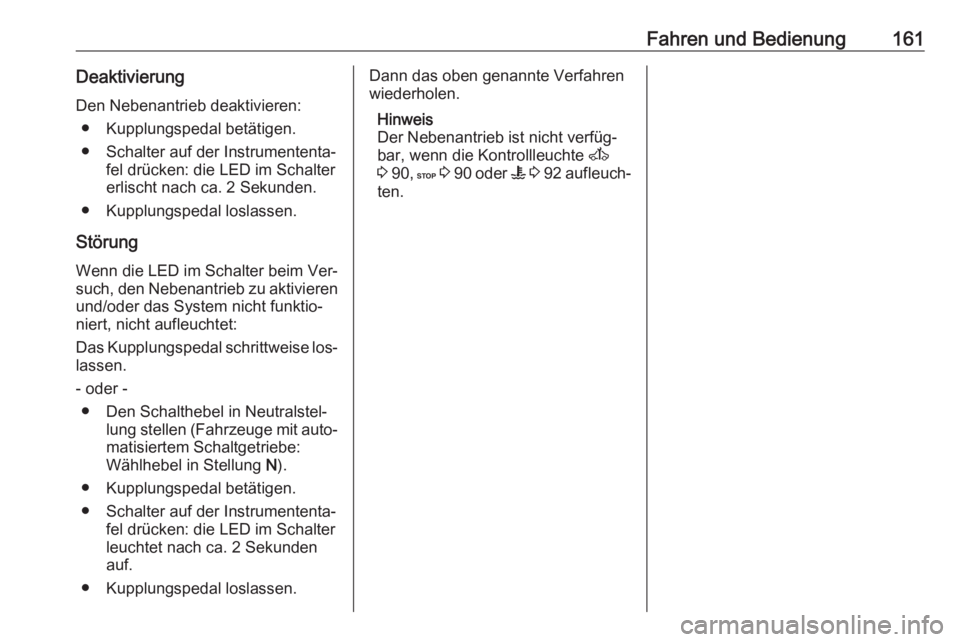

Fahren und Bedienung161DeaktivierungDen Nebenantrieb deaktivieren: ● Kupplungspedal betätigen.
● Schalter auf der Instrumententa‐ fel drücken: die LED im Schalter
erlischt nach ca. 2 Sekunden.
● Kupplungspedal loslassen.
Störung
Wenn die LED im Schalter beim Ver‐ such, den Nebenantrieb zu aktivieren
und/oder das System nicht funktio‐
niert, nicht aufleuchtet:
Das Kupplungspedal schrittweise los‐
lassen.
- oder - ● Den Schalthebel in Neutralstel‐ lung stellen (Fahrzeuge mit auto‐matisiertem Schaltgetriebe:
Wählhebel in Stellung N).
● Kupplungspedal betätigen.
● Schalter auf der Instrumententa‐ fel drücken: die LED im Schalter
leuchtet nach ca. 2 Sekunden
auf.
● Kupplungspedal loslassen.Dann das oben genannte Verfahren
wiederholen.
Hinweis
Der Nebenantrieb ist nicht verfüg‐
bar, wenn die Kontrollleuchte A
3 90 , C 3 90 oder W 3 92 aufleuch‐
ten.

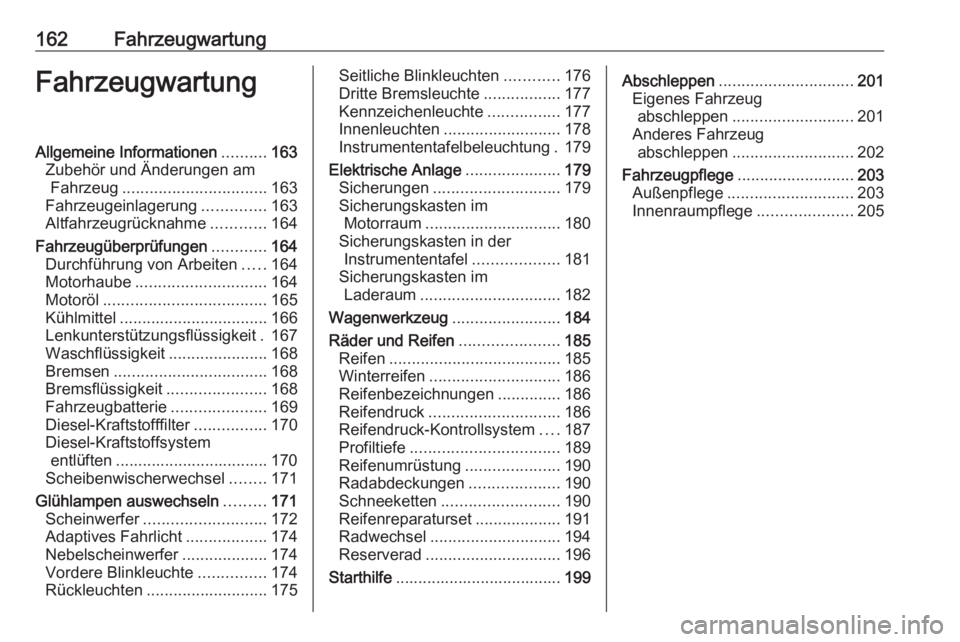

162FahrzeugwartungFahrzeugwartungAllgemeine Informationen..........163
Zubehör und Änderungen am Fahrzeug ................................ 163
Fahrzeugeinlagerung ..............163
Altfahrzeugrücknahme ............164
Fahrzeugüberprüfungen ............164
Durchführung von Arbeiten .....164
Motorhaube ............................. 164
Motoröl .................................... 165
Kühlmittel ................................. 166
Lenkunterstützungsflüssigkeit . 167
Waschflüssigkeit ......................168
Bremsen .................................. 168
Bremsflüssigkeit ......................168
Fahrzeugbatterie .....................169
Diesel-Kraftstofffilter ................170
Diesel-Kraftstoffsystem entlüften .................................. 170
Scheibenwischerwechsel ........171
Glühlampen auswechseln .........171
Scheinwerfer ........................... 172
Adaptives Fahrlicht ..................174
Nebelscheinwerfer ...................174
Vordere Blinkleuchte ...............174
Rückleuchten ........................... 175Seitliche Blinkleuchten ............176
Dritte Bremsleuchte .................177
Kennzeichenleuchte ................177
Innenleuchten .......................... 178
Instrumententafelbeleuchtung . 179
Elektrische Anlage .....................179
Sicherungen ............................ 179
Sicherungskasten im Motorraum .............................. 180
Sicherungskasten in der Instrumententafel ...................181
Sicherungskasten im Laderaum ............................... 182
Wagenwerkzeug ........................184
Räder und Reifen ......................185
Reifen ...................................... 185
Winterreifen ............................. 186
Reifenbezeichnungen ..............186
Reifendruck ............................. 186
Reifendruck-Kontrollsystem ....187
Profiltiefe ................................. 189
Reifenumrüstung .....................190
Radabdeckungen ....................190
Schneeketten .......................... 190
Reifenreparaturset ...................191
Radwechsel ............................. 194
Reserverad .............................. 196
Starthilfe ..................................... 199Abschleppen.............................. 201
Eigenes Fahrzeug abschleppen ........................... 201
Anderes Fahrzeug abschleppen ........................... 202
Fahrzeugpflege .......................... 203
Außenpflege ............................ 203
Innenraumpflege .....................205

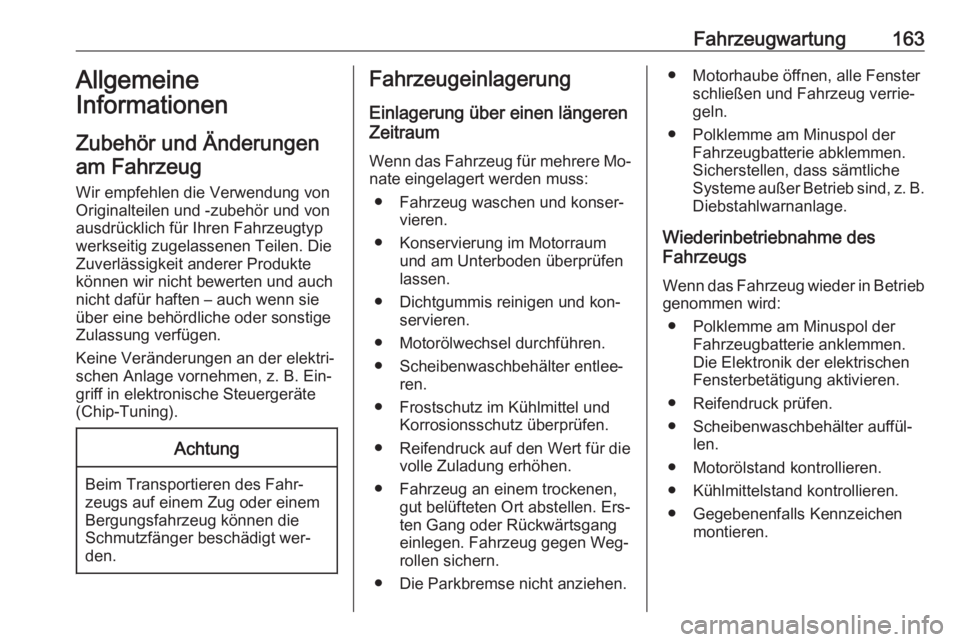

Fahrzeugwartung163Allgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Keine Veränderungen an der elektri‐
schen Anlage vornehmen, z. B. Ein‐
griff in elektronische Steuergeräte
(Chip-Tuning).Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
● Fahrzeug waschen und konser‐ vieren.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Dichtgummis reinigen und kon‐ servieren.
● Motorölwechsel durchführen.
● Scheibenwaschbehälter entlee‐ ren.
● Frostschutz im Kühlmittel und Korrosionsschutz überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Fahrzeug an einem trockenen, gut belüfteten Ort abstellen. Ers‐
ten Gang oder Rückwärtsgang
einlegen. Fahrzeug gegen Weg‐
rollen sichern.
● Die Parkbremse nicht anziehen.● Motorhaube öffnen, alle Fenster schließen und Fahrzeug verrie‐
geln.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.
Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Die Elektronik der elektrischen
Fensterbetätigung aktivieren.
● Reifendruck prüfen.
● Scheibenwaschbehälter auffül‐ len.
● Motorölstand kontrollieren.
● Kühlmittelstand kontrollieren.
● Gegebenenfalls Kennzeichen montieren.

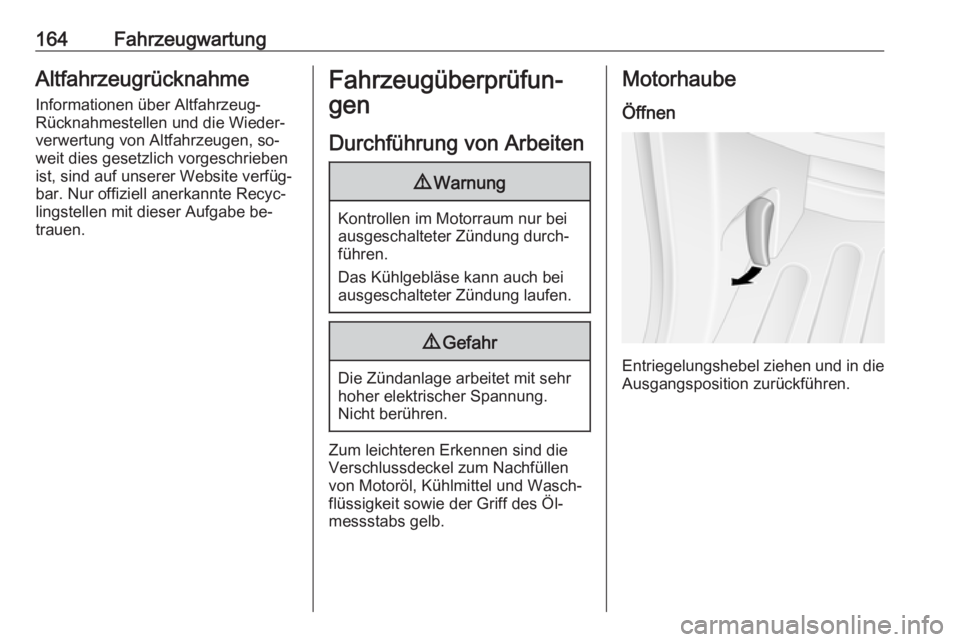

164FahrzeugwartungAltfahrzeugrücknahmeInformationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen, so‐
weit dies gesetzlich vorgeschrieben
ist, sind auf unserer Website verfüg‐
bar. Nur offiziell anerkannte Recyc‐
lingstellen mit dieser Aufgabe be‐
trauen.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Zum leichteren Erkennen sind die
Verschlussdeckel zum Nachfüllen
von Motoröl, Kühlmittel und Wasch‐
flüssigkeit sowie der Griff des Öl‐
messstabs gelb.
Motorhaube
Öffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.

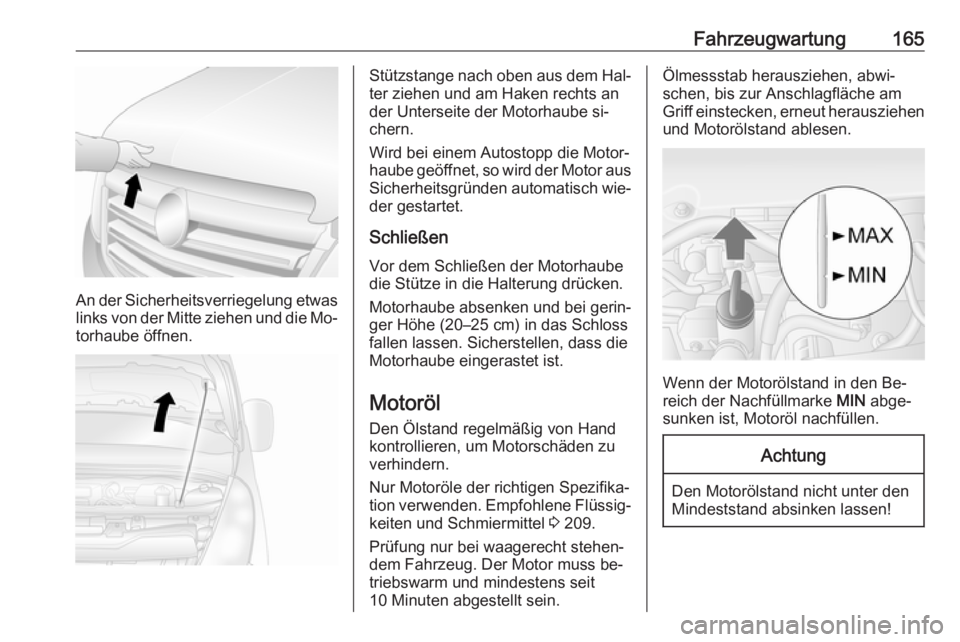

Fahrzeugwartung165
An der Sicherheitsverriegelung etwaslinks von der Mitte ziehen und die Mo‐
torhaube öffnen.
Stützstange nach oben aus dem Hal‐ ter ziehen und am Haken rechts an
der Unterseite der Motorhaube si‐ chern.
Wird bei einem Autostopp die Motor‐
haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Schließen
Vor dem Schließen der Motorhaube
die Stütze in die Halterung drücken.
Motorhaube absenken und bei gerin‐
ger Höhe (20–25 cm) in das Schloss
fallen lassen. Sicherstellen, dass die
Motorhaube eingerastet ist.
Motoröl Den Ölstand regelmäßig von Hand
kontrollieren, um Motorschäden zu
verhindern.
Nur Motoröle der richtigen Spezifika‐
tion verwenden. Empfohlene Flüssig‐
keiten und Schmiermittel 3 209.
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit
10 Minuten abgestellt sein.Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen und Motorölstand ablesen.
Wenn der Motorölstand in den Be‐
reich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.
Achtung
Den Motorölstand nicht unter den
Mindeststand absinken lassen!

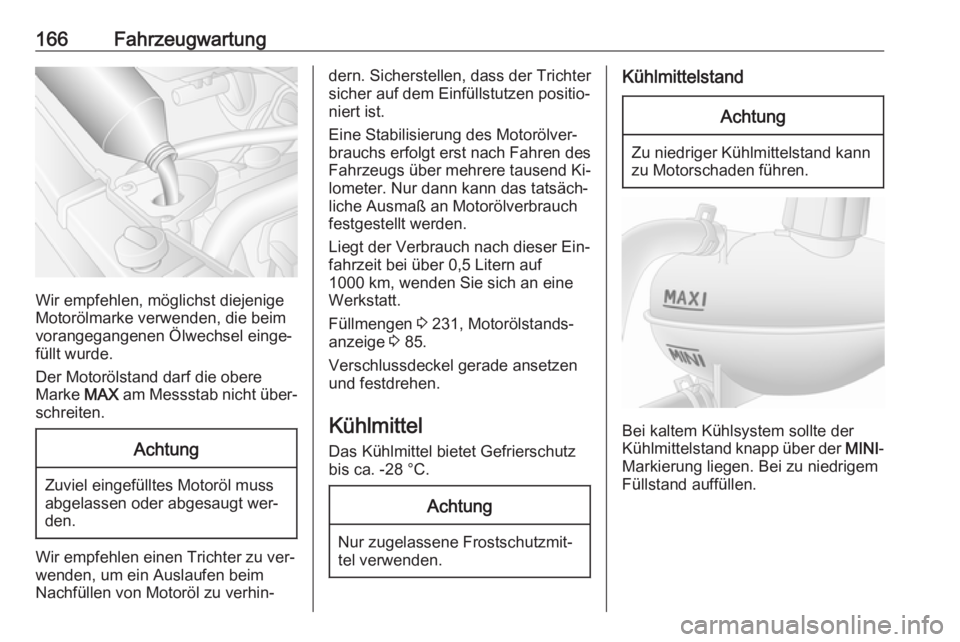

166Fahrzeugwartung
Wir empfehlen, möglichst diejenige
Motorölmarke verwenden, die beim
vorangegangenen Ölwechsel einge‐ füllt wurde.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt wer‐
den.
Wir empfehlen einen Trichter zu ver‐
wenden, um ein Auslaufen beim Nachfüllen von Motoröl zu verhin‐
dern. Sicherstellen, dass der Trichter
sicher auf dem Einfüllstutzen positio‐
niert ist.
Eine Stabilisierung des Motorölver‐
brauchs erfolgt erst nach Fahren des
Fahrzeugs über mehrere tausend Ki‐
lometer. Nur dann kann das tatsäch‐
liche Ausmaß an Motorölverbrauch
festgestellt werden.
Liegt der Verbrauch nach dieser Ein‐
fahrzeit bei über 0,5 Litern auf
1000 km, wenden Sie sich an eine
Werkstatt.
Füllmengen 3 231, Motorölstands‐
anzeige 3 85.
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel Das Kühlmittel bietet Gefrierschutz
bis ca. -28 °C.Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
KühlmittelstandAchtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem sollte der
Kühlmittelstand knapp über der MINI-
Markierung liegen. Bei zu niedrigem
Füllstand auffüllen.

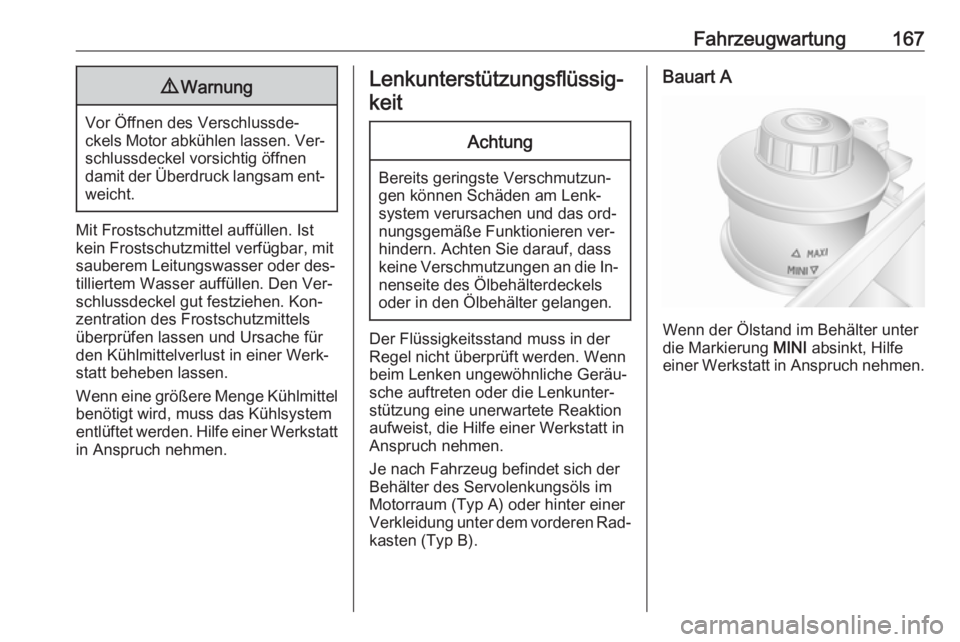

Fahrzeugwartung1679Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen. Ver‐ schlussdeckel vorsichtig öffnen
damit der Überdruck langsam ent‐
weicht.
Mit Frostschutzmittel auffüllen. Ist kein Frostschutzmittel verfügbar, mit
sauberem Leitungswasser oder des‐
tilliertem Wasser auffüllen. Den Ver‐
schlussdeckel gut festziehen. Kon‐
zentration des Frostschutzmittels
überprüfen lassen und Ursache für
den Kühlmittelverlust in einer Werk‐
statt beheben lassen.
Wenn eine größere Menge Kühlmittel
benötigt wird, muss das Kühlsystem
entlüftet werden. Hilfe einer Werkstatt in Anspruch nehmen.
Lenkunterstützungsflüssig‐
keitAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Lenk‐
system verursachen und das ord‐
nungsgemäße Funktionieren ver‐
hindern. Achten Sie darauf, dass keine Verschmutzungen an die In‐ nenseite des Ölbehälterdeckels
oder in den Ölbehälter gelangen.
Der Flüssigkeitsstand muss in der
Regel nicht überprüft werden. Wenn
beim Lenken ungewöhnliche Geräu‐
sche auftreten oder die Lenkunter‐
stützung eine unerwartete Reaktion
aufweist, die Hilfe einer Werkstatt in
Anspruch nehmen.
Je nach Fahrzeug befindet sich der
Behälter des Servolenkungsöls im
Motorraum (Typ A) oder hinter einer
Verkleidung unter dem vorderen Rad‐
kasten (Typ B).
Bauart A
Wenn der Ölstand im Behälter unter
die Markierung MINI absinkt, Hilfe
einer Werkstatt in Anspruch nehmen.

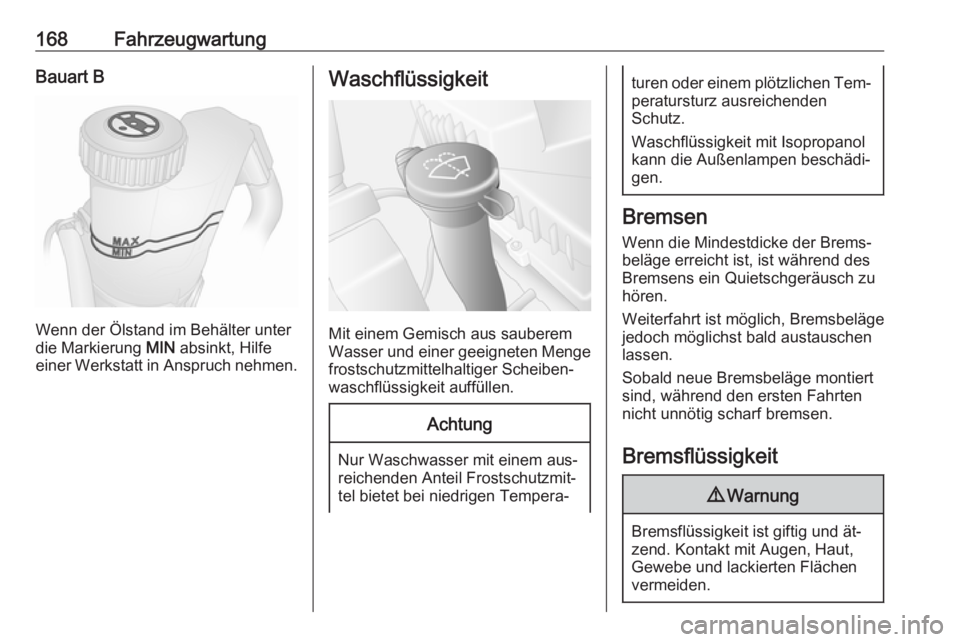

168FahrzeugwartungBauart B
Wenn der Ölstand im Behälter unter
die Markierung MIN absinkt, Hilfe
einer Werkstatt in Anspruch nehmen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
frostschutzmittelhaltiger Scheiben‐
waschflüssigkeit auffüllen.
Achtung
Nur Waschwasser mit einem aus‐
reichenden Anteil Frostschutzmit‐
tel bietet bei niedrigen Tempera‐
turen oder einem plötzlichen Tem‐ peratursturz ausreichenden
Schutz.
Waschflüssigkeit mit Isopropanol
kann die Außenlampen beschädi‐
gen.
Bremsen
Wenn die Mindestdicke der Brems‐
beläge erreicht ist, ist während des
Bremsens ein Quietschgeräusch zu
hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während den ersten Fahrten
nicht unnötig scharf bremsen.
Bremsflüssigkeit
9 Warnung
Bremsflüssigkeit ist giftig und ät‐
zend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
