Cuidado del vehículo179Luces laterales
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.
Sistema de faros
adaptativos
Iluminación estática en curvas

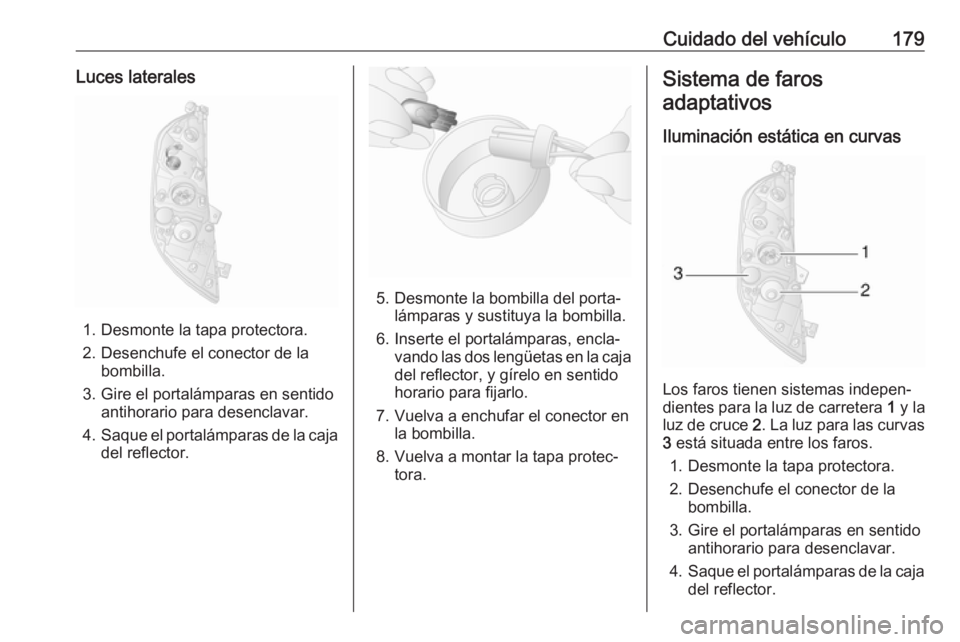

Los faros tienen sistemas indepen‐
dientes para la luz de carretera 1 y la
luz de cruce 2. La luz para las curvas
3 está situada entre los faros.
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.

180Cuidado del vehículo

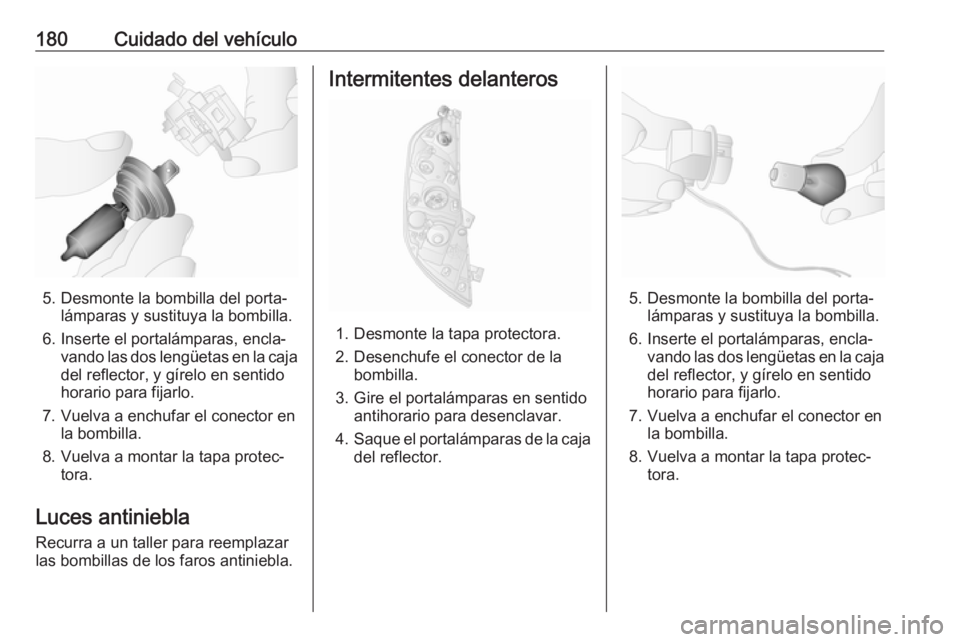

5. Desmonte la bombilla del porta‐lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.
Luces antiniebla
Recurra a un taller para reemplazar
las bombillas de los faros antiniebla.
Intermitentes delanteros
1. Desmonte la tapa protectora.
2. Desenchufe el conector de la bombilla.
3. Gire el portalámparas en sentido antihorario para desenclavar.
4. Saque el portalámparas de la caja
del reflector.
5. Desmonte la bombilla del porta‐ lámparas y sustituya la bombilla.
6. Inserte el portalámparas, encla‐ vando las dos lengüetas en la caja
del reflector, y gírelo en sentido
horario para fijarlo.
7. Vuelva a enchufar el conector en la bombilla.
8. Vuelva a montar la tapa protec‐ tora.

Cuidado del vehículo181Luces traseras
Luces traseras, de freno,
intermitentes, de marcha atrás y
antiniebla
1. Desmonte los paneles de revesti‐
miento superior e inferior del pilar
trasero.
2. Desenrosque las dos tuercas de los pasadores de posición en la
parte posterior del grupo óptico.
3. Extraiga el grupo óptico hacia atrás desde el lado exterior.
4. Desenchufe el conector del grupo
óptico.
5. Desmonte los tres tornillos de la parte posterior del grupo óptico.
6. Desmonte el portalámparas del grupo óptico.
7. Presione ligeramente la bombilla en el casquillo, gírela en sentido
antihorario, sáquela y sustituya la
bombilla.
Intermitente ( 1)
Luz trasera y de freno ( 2)
Luz de marcha atrás ( 3)
Piloto antiniebla, posiblemente
sólo en un lado ( 4)
8. Vuelva a montar el portalámparas
en el grupo óptico.
9. Vuelva a montar los tres tornillos en la parte posterior del grupo óp‐tico.
10. Vuelva a enchufar el conector en el grupo óptico.
11. Vuelva a colocar el grupo óptico en su posición original desde el
lado exterior; asegúrese de que
asiente correctamente.
12. Vuelva a montar las dos tuercas en los pasadores de posición en
la parte posterior del grupo óptico.
13. Monte los paneles de revesti‐ miento superior e inferior en el pi‐lar trasero.

182Cuidado del vehículoIntermitentes laterales1. Empuje el grupo óptico hacia la derecha y tire del lado izquierdo
del grupo óptico para soltarlo de
la abertura.
2. Desenchufe el conector del grupo
óptico.
3. Desmonte el portalámparas del grupo óptico girándolo 90° y sus‐
tituya la bombilla.
4. Monte el portalámparas en el grupo óptico.
5. Vuelva a enchufar el conector.
6. Monte el grupo óptico en la aber‐ tura y empújelo hacia la izquierda
para enclavarlo.
Intermitentes en los retrovisores 1. Desplace el retrovisor inferior de la parte delantera para acceder altornillo.
2. Desmonte el tornillo con un des‐ tornillador torx.
3. Desmonte el portalámparas de laparte trasera del retrovisor infe‐
rior.
4. Cambie la bombilla.
5. Vuelva a montar el portalámpa‐ ras.
6. Vuelva a montar el tornillo.
Tercera luz de freno
1. Desmonte la tapa desde el interior
de la puerta trasera.
2. Desenrosque la tuerca del pasa‐ dor de posición en la parte poste‐
rior del grupo óptico.

Cuidado del vehículo183

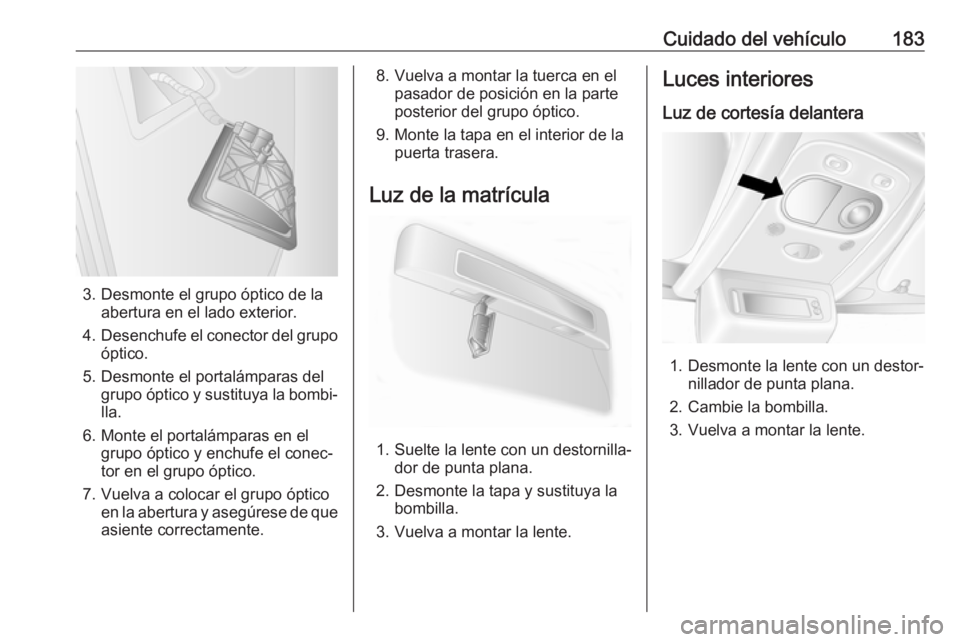

3. Desmonte el grupo óptico de laabertura en el lado exterior.
4. Desenchufe el conector del grupo
óptico.
5. Desmonte el portalámparas del grupo óptico y sustituya la bombi‐
lla.
6. Monte el portalámparas en el grupo óptico y enchufe el conec‐
tor en el grupo óptico.
7. Vuelva a colocar el grupo óptico en la abertura y asegúrese de queasiente correctamente.
8. Vuelva a montar la tuerca en el pasador de posición en la parte
posterior del grupo óptico.
9. Monte la tapa en el interior de la puerta trasera.
Luz de la matrícula
1. Suelte la lente con un destornilla‐ dor de punta plana.
2. Desmonte la tapa y sustituya la bombilla.
3. Vuelva a montar la lente.
Luces interiores
Luz de cortesía delantera
1. Desmonte la lente con un destor‐ nillador de punta plana.
2. Cambie la bombilla.
3. Vuelva a montar la lente.

184Cuidado del vehículoLuz del compartimento de carga
1. Desmonte el grupo óptico con undestornillador de punta plana.
2. Desenchufe el conector del grupo
óptico.
3. Desmonte la tapa de la lente y sustituya la bombilla.
4. Vuelva a enchufar el conector y a
montar el grupo óptico.
Luz de la puerta delantera
1. Desmonte el grupo óptico con un destornillador de punta plana.
2. Desmonte la lente del grupo óp‐ tico.
3. Sustituya la bombilla y monte la lente.
4. Vuelva a montar el grupo óptico.
Luces de cortesía traseras Haga cambiar las bombillas en un ta‐
ller.
Luz de la guantera
Haga cambiar las bombillas en un ta‐
ller.
Iluminación del tablero deinstrumentos
Haga cambiar las bombillas en un ta‐
ller.

Cuidado del vehículo185Sistema eléctrico
Fusibles

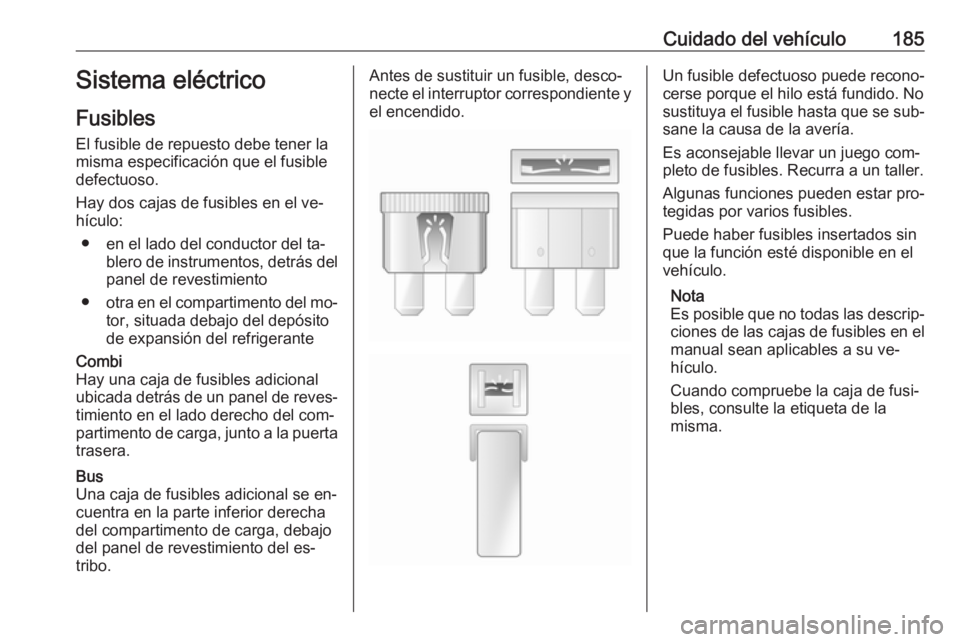

El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el ve‐
hículo:
● en el lado del conductor del ta‐ blero de instrumentos, detrás delpanel de revestimiento
● otra en el compartimento del mo‐
tor, situada debajo del depósito
de expansión del refrigeranteCombi
Hay una caja de fusibles adicional
ubicada detrás de un panel de reves‐
timiento en el lado derecho del com‐
partimento de carga, junto a la puerta trasera.Bus
Una caja de fusibles adicional se en‐
cuentra en la parte inferior derecha
del compartimento de carga, debajo
del panel de revestimiento del es‐ tribo.Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.Un fusible defectuoso puede recono‐
cerse porque el hilo está fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Es aconsejable llevar un juego com‐
pleto de fusibles. Recurra a un taller.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Nota
Es posible que no todas las descrip‐
ciones de las cajas de fusibles en el
manual sean aplicables a su ve‐
hículo.
Cuando compruebe la caja de fusi‐
bles, consulte la etiqueta de la
misma.

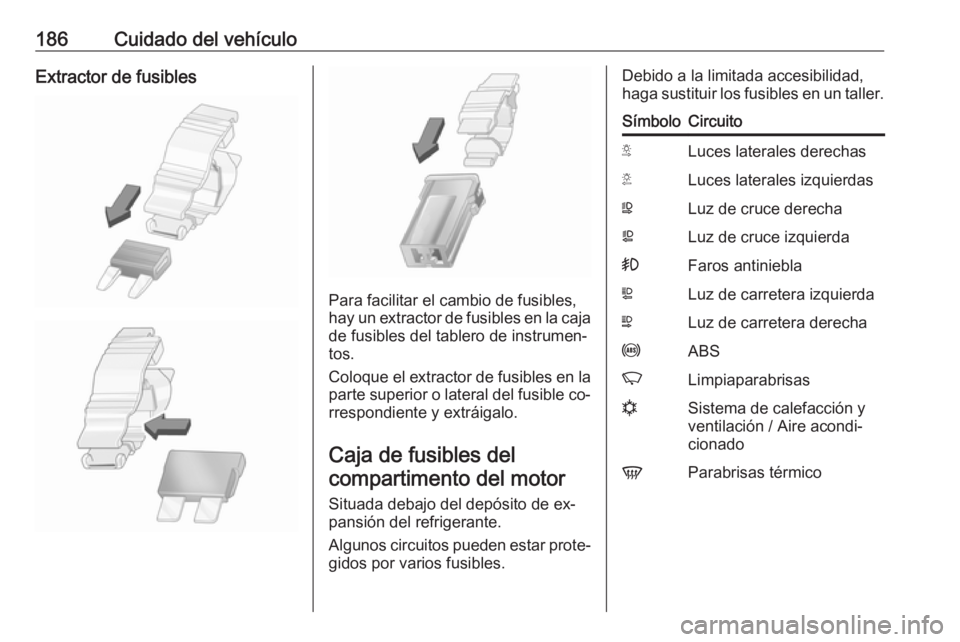

186Cuidado del vehículoExtractor de fusibles
Para facilitar el cambio de fusibles,
hay un extractor de fusibles en la caja de fusibles del tablero de instrumen‐
tos.
Coloque el extractor de fusibles en la
parte superior o lateral del fusible co‐
rrespondiente y extráigalo.
Caja de fusibles delcompartimento del motor
Situada debajo del depósito de ex‐
pansión del refrigerante.
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.
Debido a la limitada accesibilidad,
haga sustituir los fusibles en un taller.SímboloCircuitoSLuces laterales derechasTLuces laterales izquierdasWLuz de cruce derechaaLuz de cruce izquierda>Faros antinieblaLLuz de carretera izquierdaNLuz de carretera derechauABSKLimpiaparabrisasnSistema de calefacción y
ventilación / Aire acondi‐
cionadoVParabrisas térmico

Cuidado del vehículo187Caja de fusibles del tablerode instrumentos

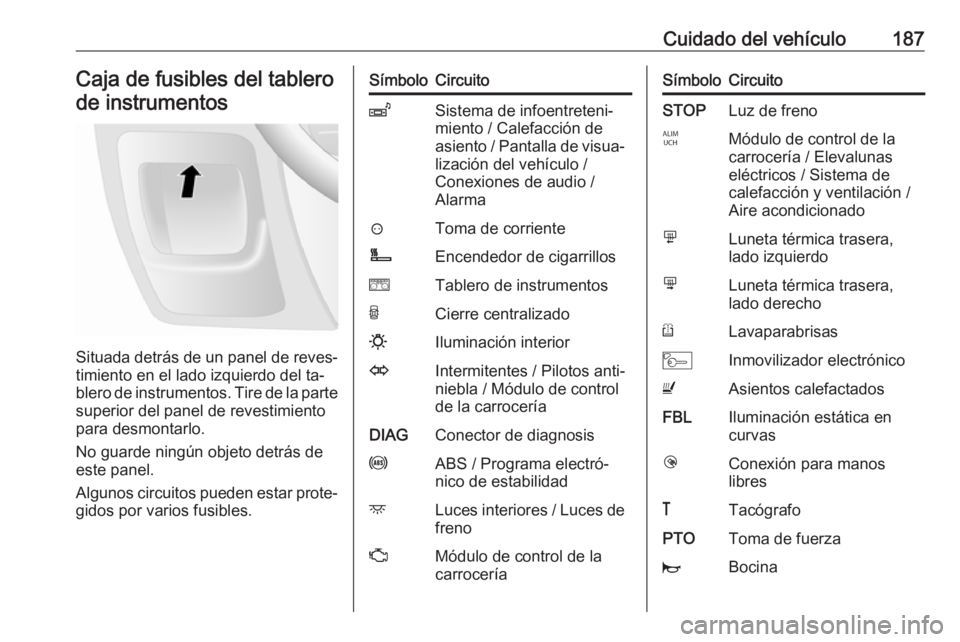

Situada detrás de un panel de reves‐ timiento en el lado izquierdo del ta‐
blero de instrumentos. Tire de la parte superior del panel de revestimiento
para desmontarlo.
No guarde ningún objeto detrás de este panel.
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.
SímboloCircuitoZSistema de infoentreteni‐
miento / Calefacción de
asiento / Pantalla de visua‐
lización del vehículo /
Conexiones de audio /
Alarma?Toma de corrienteÌEncendedor de cigarrilloseTablero de instrumentosUCierre centralizado0Iluminación interiorOIntermitentes / Pilotos anti‐
niebla / Módulo de control
de la carroceríaDIAGConector de diagnosisuABS / Programa electró‐
nico de estabilidaddLuces interiores / Luces de frenoZMódulo de control de la
carroceríaSímboloCircuitoSTOPLuz de frenoIMódulo de control de la
carrocería / Elevalunas
eléctricos / Sistema de
calefacción y ventilación /
Aire acondicionadomLuneta térmica trasera,
lado izquierdonLuneta térmica trasera,
lado derechoRLavaparabrisasMInmovilizador electrónicoUAsientos calefactadosFBLIluminación estática en
curvaslConexión para manos
libres&TacógrafoPTOToma de fuerzajBocina

188Cuidado del vehículoSímboloCircuitoÍPrecalentamiento / Filtro
de combustible diéselxVentilador de climatizacióndRetrovisores exteriores
térmicosTLuz lateral izquierdaSLuz lateral derechaQSuspensión neumáticaOSistema de navegaciónADPAdaptaciones adicionales,Elevalunas eléctricos /
Módulo de control de la
carroceríaCaja de fusibles del
compartimento de carga
Combi

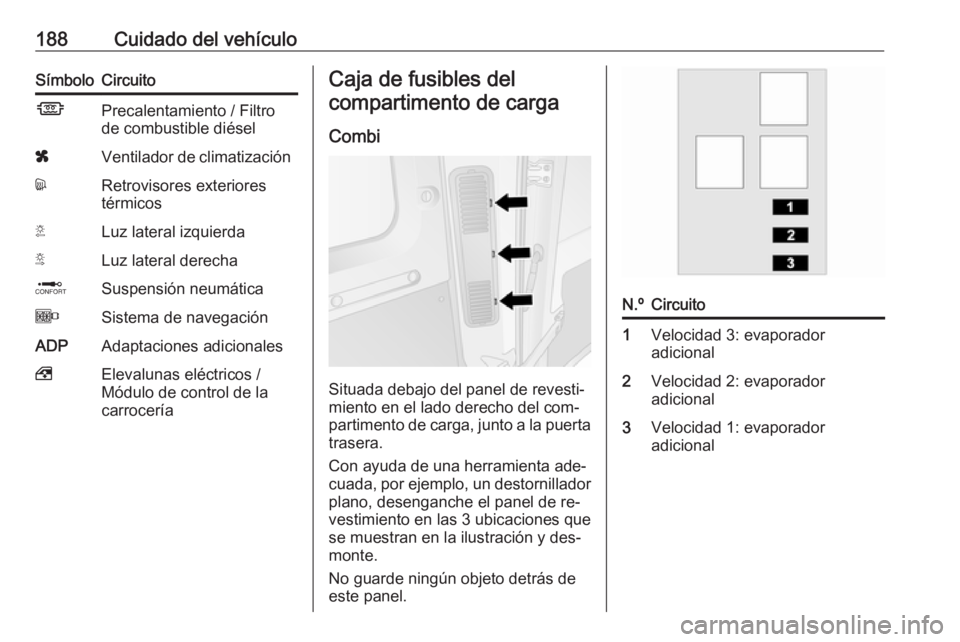

Situada debajo del panel de revesti‐
miento en el lado derecho del com‐
partimento de carga, junto a la puerta trasera.
Con ayuda de una herramienta ade‐
cuada, por ejemplo, un destornillador
plano, desenganche el panel de re‐
vestimiento en las 3 ubicaciones que
se muestran en la ilustración y des‐
monte.
No guarde ningún objeto detrás de
este panel.
N.ºCircuito1Velocidad 3: evaporador adicional2Velocidad 2: evaporador
adicional3Velocidad 1: evaporador
adicional
