OPEL MOVANO_B 2016 Ohjekirja (in Finnish)

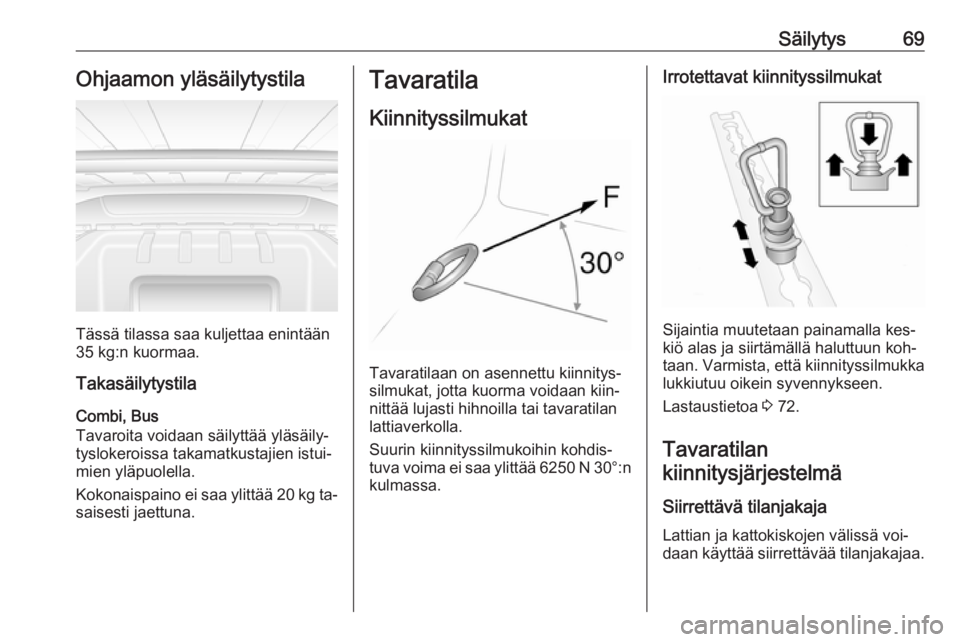

Säilytys69Ohjaamon yläsäilytystila
Tässä tilassa saa kuljettaa enintään
35 kg:n kuormaa.
Takasäilytystila
Combi, Bus
Tavaroita voidaan säilyttää yläsäily‐
tyslokeroissa takamatkustajien istui‐
mien yläpuolella.
Kokonaispaino ei saa ylittää 20 kg ta‐ saisesti jaettuna.
Tavaratila
Kiinnityssilmukat
Tavaratilaan on asennettu kiinnitys‐
silmukat, jotta kuorma voidaan kiin‐
nittää lujasti hihnoilla tai tavaratilanlattiaverkolla.
Suurin kiinnityssilmukoihin kohdis‐
tuva voima ei saa ylittää 6250 N 30°:n
kulmassa.
Irrotettavat kiinnityssilmukat
Sijaintia muutetaan painamalla kes‐
kiö alas ja siirtämällä haluttuun koh‐
taan. Varmista, että kiinnityssilmukka
lukkiutuu oikein syvennykseen.
Lastaustietoa 3 72.
Tavaratilan
kiinnitysjärjestelmä
Siirrettävä tilanjakaja
Lattian ja kattokiskojen välissä voi‐
daan käyttää siirrettävää tilanjakajaa.

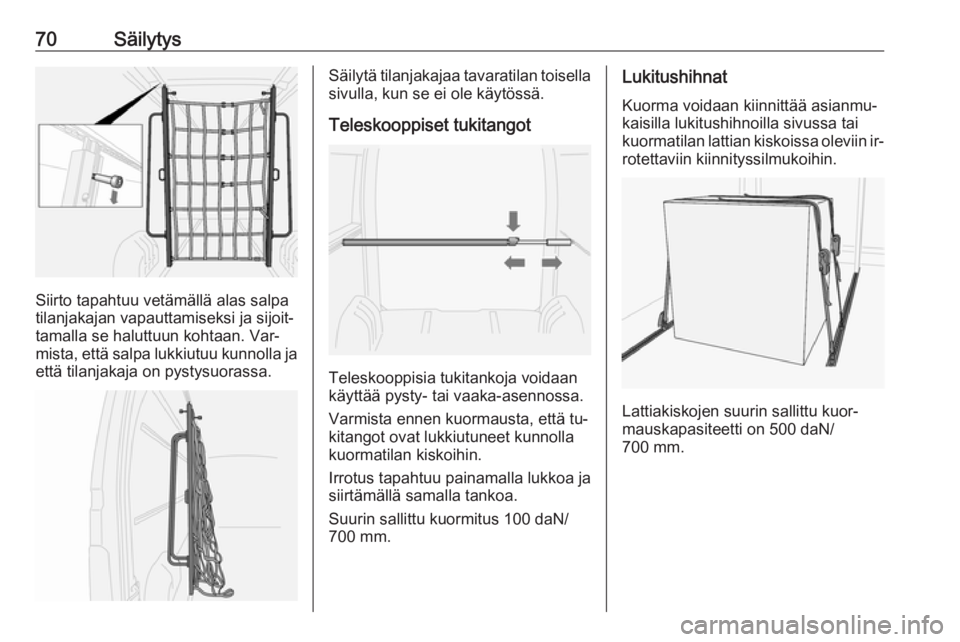

70Säilytys
Siirto tapahtuu vetämällä alas salpa
tilanjakajan vapauttamiseksi ja sijoit‐ tamalla se haluttuun kohtaan. Var‐mista, että salpa lukkiutuu kunnolla ja
että tilanjakaja on pystysuorassa.
Säilytä tilanjakajaa tavaratilan toisella
sivulla, kun se ei ole käytössä.
Teleskooppiset tukitangot
Teleskooppisia tukitankoja voidaan
käyttää pysty- tai vaaka-asennossa.
Varmista ennen kuormausta, että tu‐
kitangot ovat lukkiutuneet kunnolla
kuormatilan kiskoihin.
Irrotus tapahtuu painamalla lukkoa ja
siirtämällä samalla tankoa.
Suurin sallittu kuormitus 100 daN/ 700 mm.
Lukitushihnat
Kuorma voidaan kiinnittää asianmu‐
kaisilla lukitushihnoilla sivussa tai
kuormatilan lattian kiskoissa oleviin ir‐ rotettaviin kiinnityssilmukoihin.
Lattiakiskojen suurin sallittu kuor‐
mauskapasiteetti on 500 daN/ 700 mm.

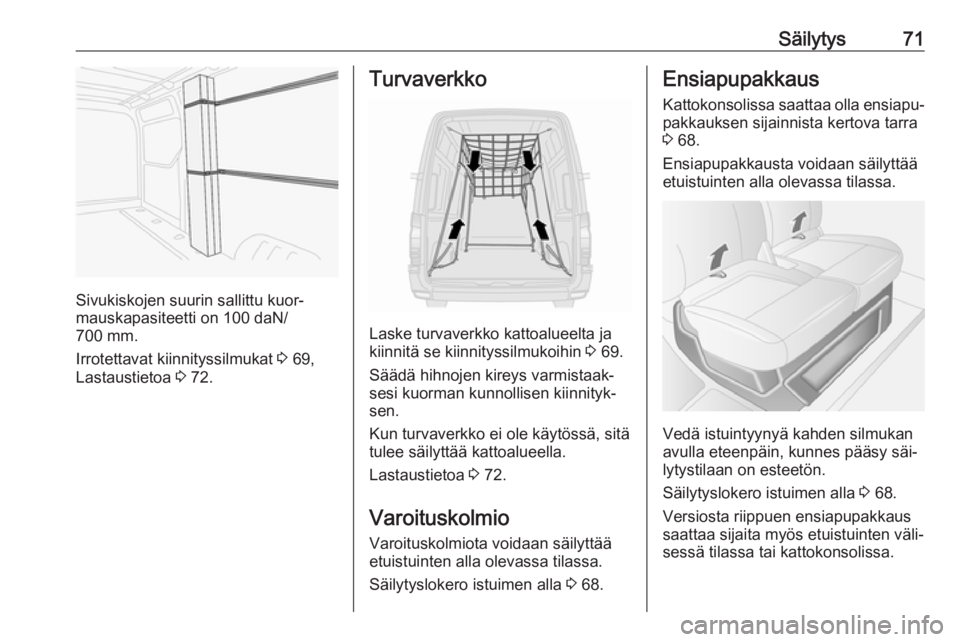

Säilytys71
Sivukiskojen suurin sallittu kuor‐
mauskapasiteetti on 100 daN/ 700 mm.
Irrotettavat kiinnityssilmukat 3 69,
Lastaustietoa 3 72.
Turvaverkko
Laske turvaverkko kattoalueelta ja
kiinnitä se kiinnityssilmukoihin 3 69.
Säädä hihnojen kireys varmistaak‐
sesi kuorman kunnollisen kiinnityk‐
sen.
Kun turvaverkko ei ole käytössä, sitä tulee säilyttää kattoalueella.
Lastaustietoa 3 72.
Varoituskolmio
Varoituskolmiota voidaan säilyttää
etuistuinten alla olevassa tilassa.
Säilytyslokero istuimen alla 3 68.
Ensiapupakkaus
Kattokonsolissa saattaa olla ensiapu‐
pakkauksen sijainnista kertova tarra
3 68.
Ensiapupakkausta voidaan säilyttää
etuistuinten alla olevassa tilassa.
Vedä istuintyynyä kahden silmukan
avulla eteenpäin, kunnes pääsy säi‐
lytystilaan on esteetön.
Säilytyslokero istuimen alla 3 68.
Versiosta riippuen ensiapupakkaus
saattaa sijaita myös etuistuinten väli‐
sessä tilassa tai kattokonsolissa.

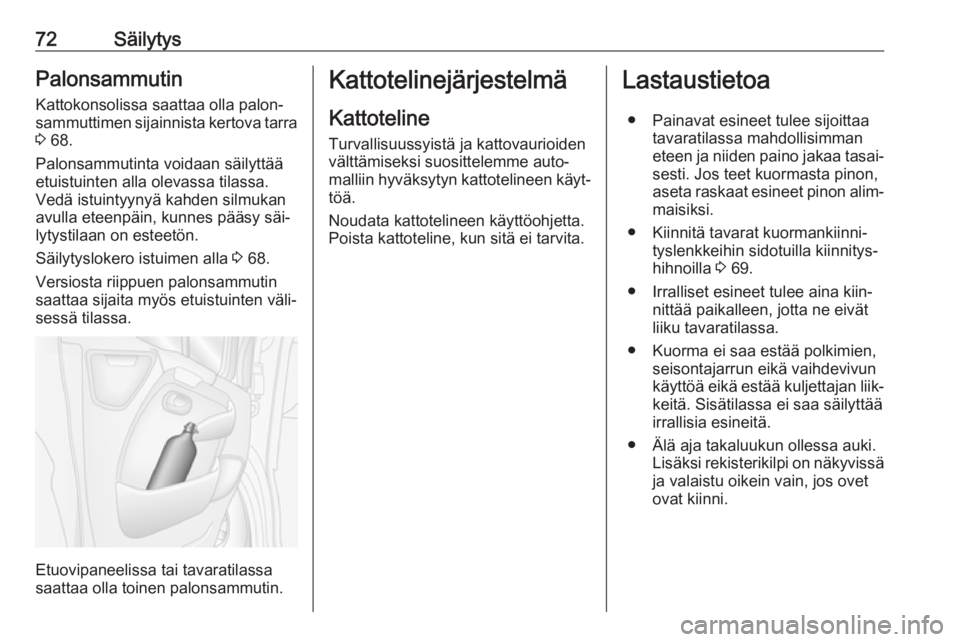

72SäilytysPalonsammutin
Kattokonsolissa saattaa olla palon‐
sammuttimen sijainnista kertova tarra 3 68.
Palonsammutinta voidaan säilyttää
etuistuinten alla olevassa tilassa.
Vedä istuintyynyä kahden silmukan
avulla eteenpäin, kunnes pääsy säi‐
lytystilaan on esteetön.
Säilytyslokero istuimen alla 3 68.
Versiosta riippuen palonsammutin
saattaa sijaita myös etuistuinten väli‐
sessä tilassa.
Etuovipaneelissa tai tavaratilassa
saattaa olla toinen palonsammutin.
Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden
välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.Lastaustietoa
● Painavat esineet tulee sijoittaa tavaratilassa mahdollisimman
eteen ja niiden paino jakaa tasai‐
sesti. Jos teet kuormasta pinon,
aseta raskaat esineet pinon alim‐ maisiksi.
● Kiinnitä tavarat kuormankiinni‐ tyslenkkeihin sidotuilla kiinnitys‐
hihnoilla 3 69.
● Irralliset esineet tulee aina kiin‐ nittää paikalleen, jotta ne eivät
liiku tavaratilassa.
● Kuorma ei saa estää polkimien, seisontajarrun eikä vaihdevivun
käyttöä eikä estää kuljettajan liik‐
keitä. Sisätilassa ei saa säilyttää
irrallisia esineitä.
● Älä aja takaluukun ollessa auki. Lisäksi rekisterikilpi on näkyvissä
ja valaistu oikein vain, jos ovet
ovat kiinni.

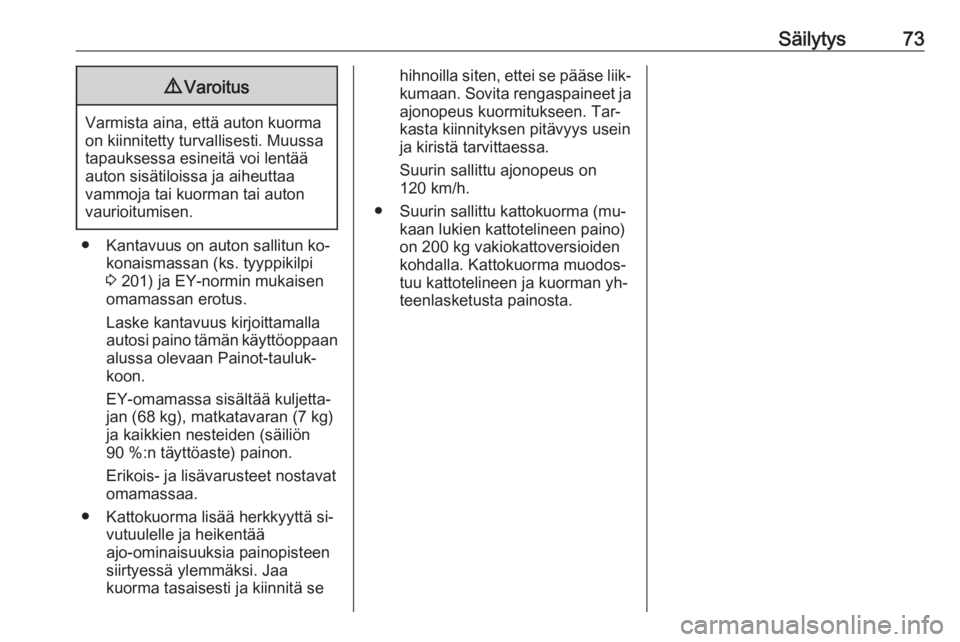

Säilytys739Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi lentää
auton sisätiloissa ja aiheuttaa
vammoja tai kuorman tai auton
vaurioitumisen.
● Kantavuus on auton sallitun ko‐ konaismassan (ks. tyyppikilpi
3 201) ja EY-normin mukaisen
omamassan erotus.
Laske kantavuus kirjoittamalla
autosi paino tämän käyttöoppaan alussa olevaan Painot-tauluk‐koon.
EY-omamassa sisältää kuljetta‐ jan (68 kg), matkatavaran (7 kg)
ja kaikkien nesteiden (säiliön
90 %:n täyttöaste) painon.
Erikois- ja lisävarusteet nostavat omamassaa.
● Kattokuorma lisää herkkyyttä si‐ vutuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa
kuorma tasaisesti ja kiinnitä se
hihnoilla siten, ettei se pääse liik‐
kumaan. Sovita rengaspaineet ja ajonopeus kuormitukseen. Tar‐
kasta kiinnityksen pitävyys usein
ja kiristä tarvittaessa.
Suurin sallittu ajonopeus on
120 km/h.
● Suurin sallittu kattokuorma (mu‐ kaan lukien kattotelineen paino)
on 200 kg vakiokattoversioiden
kohdalla. Kattokuorma muodos‐ tuu kattotelineen ja kuorman yh‐teenlasketusta painosta.

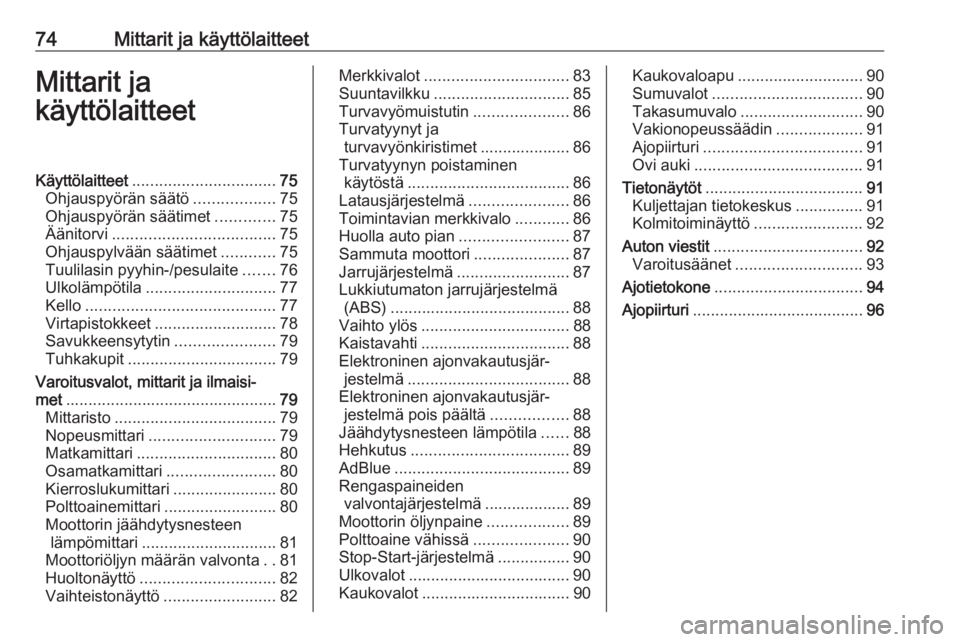

74Mittarit ja käyttölaitteetMittarit ja
käyttölaitteetKäyttölaitteet ................................ 75
Ohjauspyörän säätö ..................75
Ohjauspyörän säätimet .............75
Äänitorvi .................................... 75
Ohjauspylvään säätimet ............75
Tuulilasin pyyhin-/pesulaite .......76
Ulkolämpötila ............................. 77
Kello .......................................... 77
Virtapistokkeet ........................... 78
Savukkeensytytin ......................79
Tuhkakupit ................................. 79
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 79
Mittaristo .................................... 79
Nopeusmittari ............................ 79
Matkamittari ............................... 80
Osamatkamittari ........................80
Kierroslukumittari .......................80
Polttoainemittari .........................80
Moottorin jäähdytysnesteen lämpömittari .............................. 81
Moottoriöljyn määrän valvonta ..81
Huoltonäyttö .............................. 82
Vaihteistonäyttö .........................82Merkkivalot................................ 83
Suuntavilkku .............................. 85
Turvavyömuistutin .....................86
Turvatyynyt ja turvavyönkiristimet .................... 86
Turvatyynyn poistaminen käytöstä .................................... 86
Latausjärjestelmä ......................86
Toimintavian merkkivalo ............86
Huolla auto pian ........................87
Sammuta moottori .....................87
Jarrujärjestelmä .........................87
Lukkiutumaton jarrujärjestelmä (ABS) ........................................ 88
Vaihto ylös ................................. 88
Kaistavahti ................................. 88
Elektroninen ajonvakautusjär‐ jestelmä .................................... 88
Elektroninen ajonvakautusjär‐ jestelmä pois päältä .................88
Jäähdytysnesteen lämpötila ......88
Hehkutus ................................... 89
AdBlue ....................................... 89
Rengaspaineiden valvontajärjestelmä ................... 89
Moottorin öljynpaine ..................89
Polttoaine vähissä .....................90
Stop-Start-järjestelmä ................90
Ulkovalot .................................... 90
Kaukovalot ................................. 90Kaukovaloapu............................ 90
Sumuvalot ................................. 90
Takasumuvalo ........................... 90
Vakionopeussäädin ...................91
Ajopiirturi ................................... 91
Ovi auki ..................................... 91
Tietonäytöt ................................... 91
Kuljettajan tietokeskus ...............91
Kolmitoiminäyttö ........................92
Auton viestit ................................. 92
Varoitusäänet ............................ 93
Ajotietokone ................................. 94
Ajopiirturi ...................................... 96

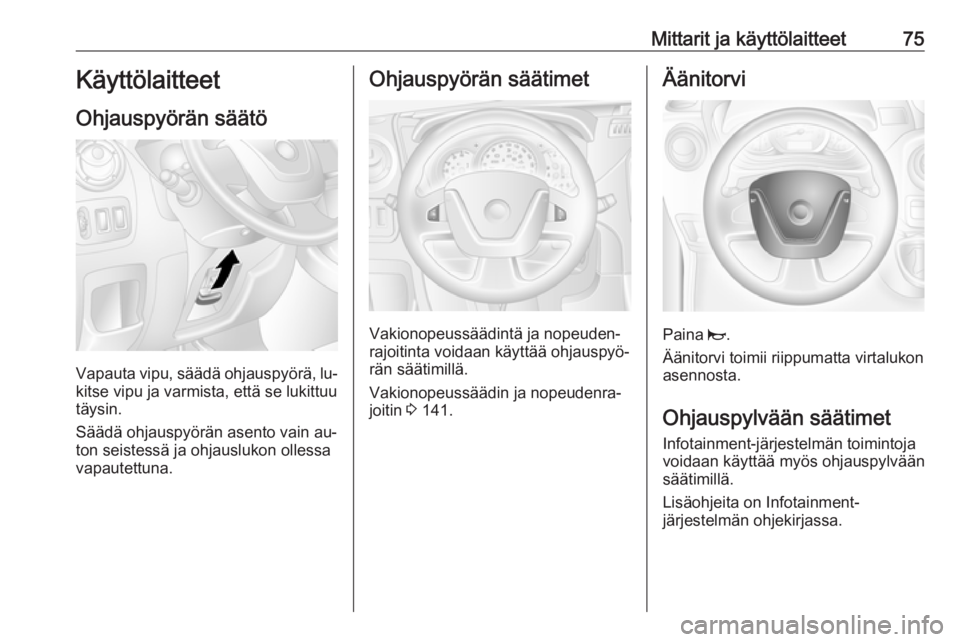

Mittarit ja käyttölaitteet75Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä, lu‐
kitse vipu ja varmista, että se lukittuu
täysin.
Säädä ohjauspyörän asento vain au‐
ton seistessä ja ohjauslukon ollessa
vapautettuna.
Ohjauspyörän säätimet
Vakionopeussäädintä ja nopeuden‐
rajoitinta voidaan käyttää ohjauspyö‐
rän säätimillä.
Vakionopeussäädin ja nopeudenra‐
joitin 3 141.
Äänitorvi
Paina j.
Äänitorvi toimii riippumatta virtalukon
asennosta.
Ohjauspylvään säätimet
Infotainment-järjestelmän toimintoja
voidaan käyttää myös ohjauspylvään
säätimillä.
Lisäohjeita on Infotainment-
järjestelmän ohjekirjassa.

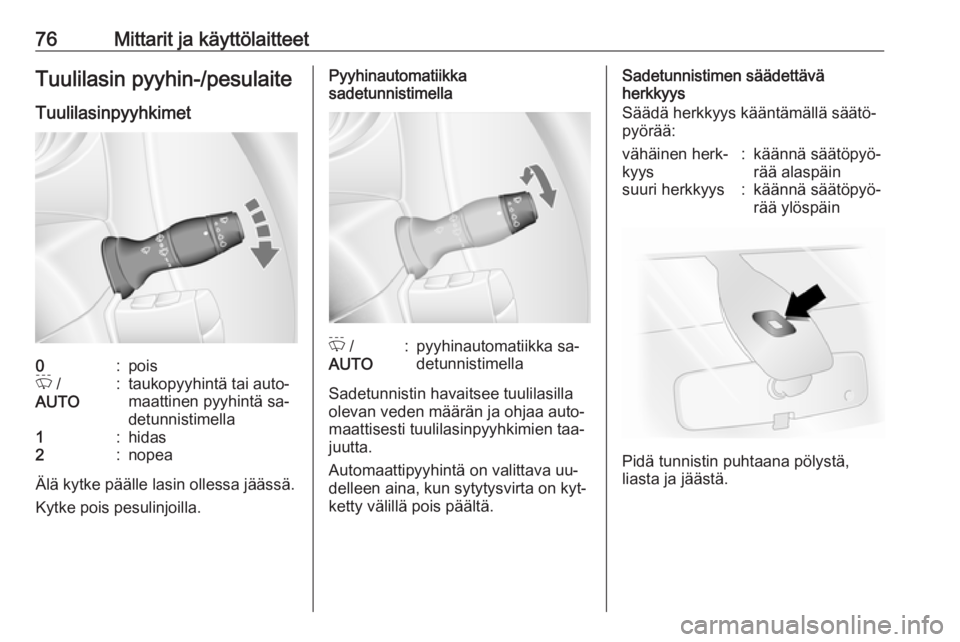

76Mittarit ja käyttölaitteetTuulilasin pyyhin-/pesulaite
Tuulilasinpyyhkimet0:poisP /
AUTO:taukopyyhintä tai auto‐
maattinen pyyhintä sa‐
detunnistimella1:hidas2:nopea
Älä kytke päälle lasin ollessa jäässä.
Kytke pois pesulinjoilla.
Pyyhinautomatiikka
sadetunnistimellaP /
AUTO:pyyhinautomatiikka sa‐
detunnistimella
Sadetunnistin havaitsee tuulilasilla
olevan veden määrän ja ohjaa auto‐
maattisesti tuulilasinpyyhkimien taa‐
juutta.
Automaattipyyhintä on valittava uu‐
delleen aina, kun sytytysvirta on kyt‐
ketty välillä pois päältä.
Sadetunnistimen säädettävä
herkkyys
Säädä herkkyys kääntämällä säätö‐
pyörää:vähäinen herk‐
kyys:käännä säätöpyö‐
rää alaspäinsuuri herkkyys:käännä säätöpyö‐
rää ylöspäin
Pidä tunnistin puhtaana pölystä,
liasta ja jäästä.

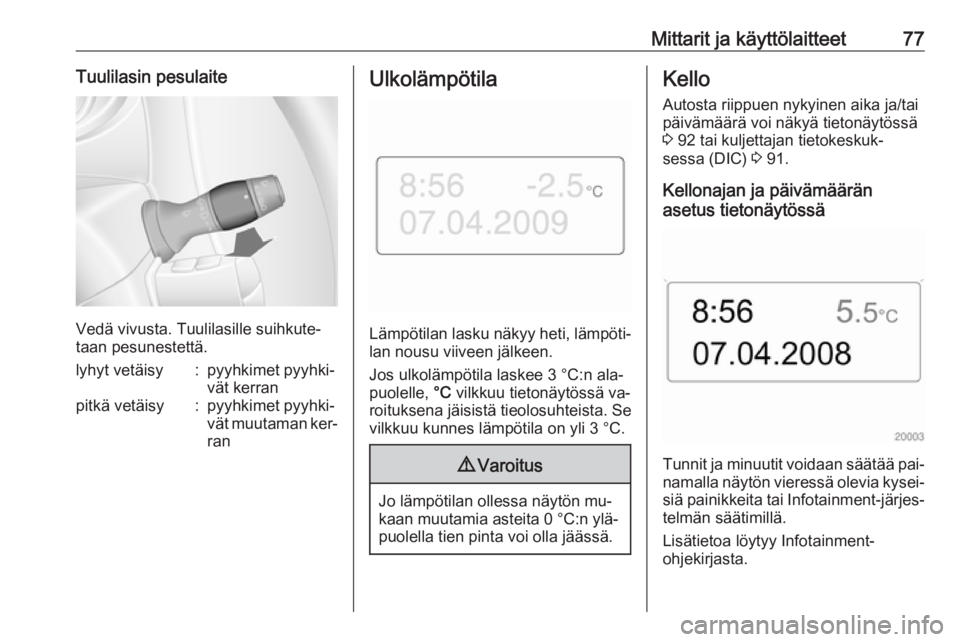

Mittarit ja käyttölaitteet77Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä.
lyhyt vetäisy:pyyhkimet pyyhki‐
vät kerranpitkä vetäisy:pyyhkimet pyyhki‐
vät muutaman ker‐
ranUlkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.
Jos ulkolämpötila laskee 3 °C:n ala‐
puolelle, °C vilkkuu tietonäytössä va‐
roituksena jäisistä tieolosuhteista. Se
vilkkuu kunnes lämpötila on yli 3 °C.
9 Varoitus
Jo lämpötilan ollessa näytön mu‐
kaan muutamia asteita 0 °C:n ylä‐
puolella tien pinta voi olla jäässä.
Kello
Autosta riippuen nykyinen aika ja/tai
päivämäärä voi näkyä tietonäytössä
3 92 tai kuljettajan tietokeskuk‐
sessa (DIC) 3 91.
Kellonajan ja päivämäärän
asetus tietonäytössä
Tunnit ja minuutit voidaan säätää pai‐
namalla näytön vieressä olevia kysei‐ siä painikkeita tai Infotainment-järjes‐
telmän säätimillä.
Lisätietoa löytyy Infotainment-
ohjekirjasta.

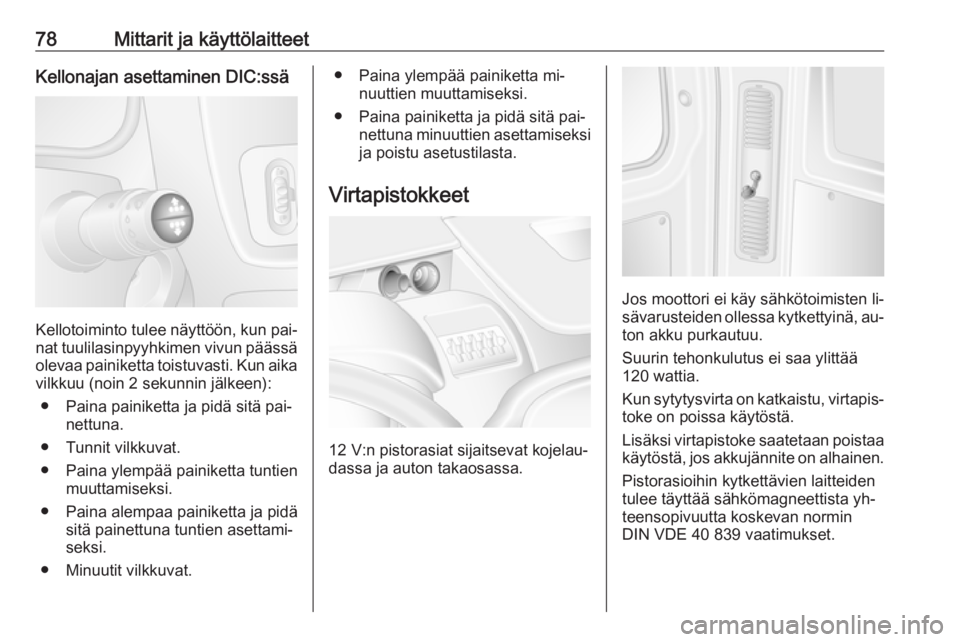

78Mittarit ja käyttölaitteetKellonajan asettaminen DIC:ssä
Kellotoiminto tulee näyttöön, kun pai‐
nat tuulilasinpyyhkimen vivun päässä olevaa painiketta toistuvasti. Kun aikavilkkuu (noin 2 sekunnin jälkeen):
● Paina painiketta ja pidä sitä pai‐ nettuna.
● Tunnit vilkkuvat.
● Paina ylempää painiketta tuntien muuttamiseksi.
● Paina alempaa painiketta ja pidä sitä painettuna tuntien asettami‐seksi.
● Minuutit vilkkuvat.
● Paina ylempää painiketta mi‐ nuuttien muuttamiseksi.
● Paina painiketta ja pidä sitä pai‐ nettuna minuuttien asettamiseksija poistu asetustilasta.
Virtapistokkeet
12 V:n pistorasiat sijaitsevat kojelau‐
dassa ja auton takaosassa.
Jos moottori ei käy sähkötoimisten li‐ sävarusteiden ollessa kytkettyinä, au‐ ton akku purkautuu.
Suurin tehonkulutus ei saa ylittää
120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐
toke on poissa käytöstä.
Lisäksi virtapistoke saatetaan poistaa
käytöstä, jos akkujännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
