OPEL MOVANO_B 2016 Omaniku käsiraamat (in Estonian)

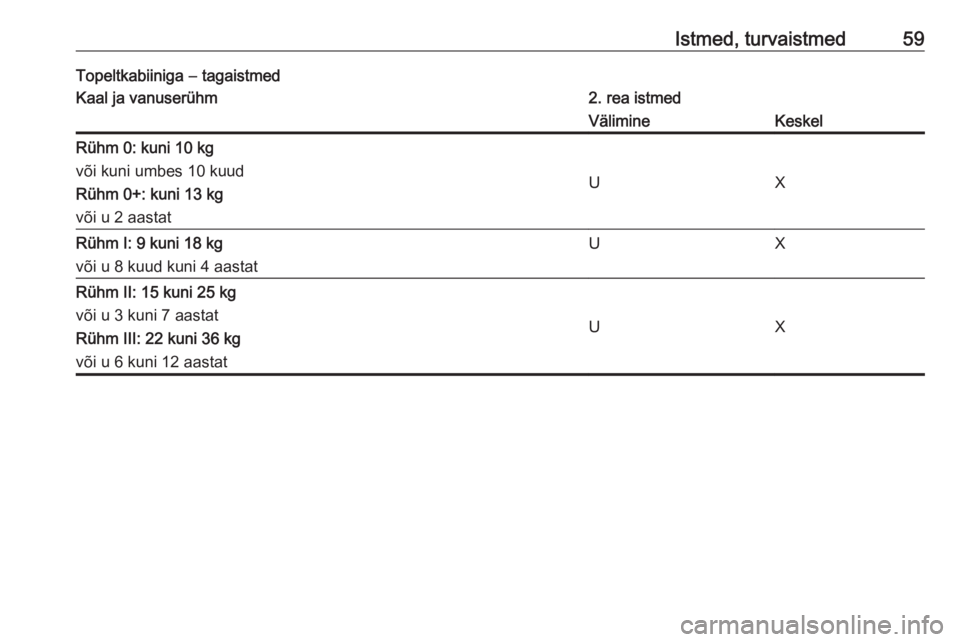

Istmed, turvaistmed59Topeltkabiiniga − tagaistmedKaal ja vanuserühm2. rea istmedVälimineKeskelRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
UX
Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatUXRühm II: 15 kuni 25 kg
või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
UX

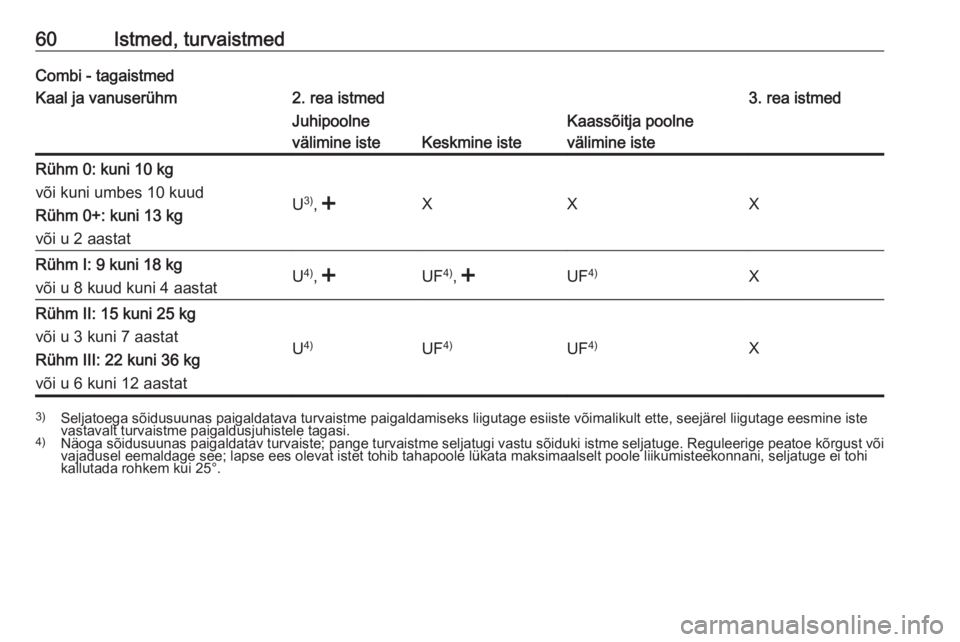

60Istmed, turvaistmedCombi - tagaistmedKaal ja vanuserühm2. rea istmed3. rea istmedJuhipoolne
välimine iste
Keskmine iste
Kaassõitja poolne
välimine isteRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
U 3)
, Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatU 4)
, , või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
U 4)UF 4)UF4)X
3)
Seljatoega sõidusuunas paigaldatava turvaistme paigaldamiseks liigutage esiiste võimalikult ette, seejärel liigutage eesmine iste
vastavalt turvaistme paigaldusjuhistele tagasi.
4) Näoga sõidusuunas paigaldatav turvaiste; pange turvaistme seljatugi vastu sõiduki istme seljatuge. Reguleerige peatoe kõrgust või
vajadusel eemaldage see; lapse ees olevat istet tohib tahapoole lükata maksimaalselt poole liikumisteekonnani, seljatuge ei tohi
kallutada rohkem kui 25°.

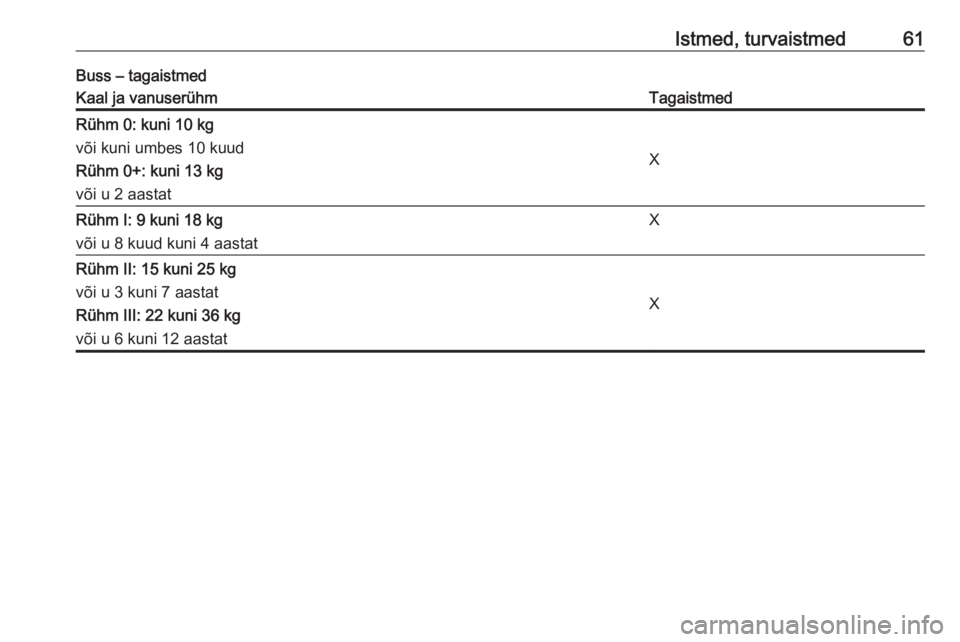

Istmed, turvaistmed61Buss – tagaistmedKaal ja vanuserühmTagaistmedRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
X
Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatXRühm II: 15 kuni 25 kg
või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
X

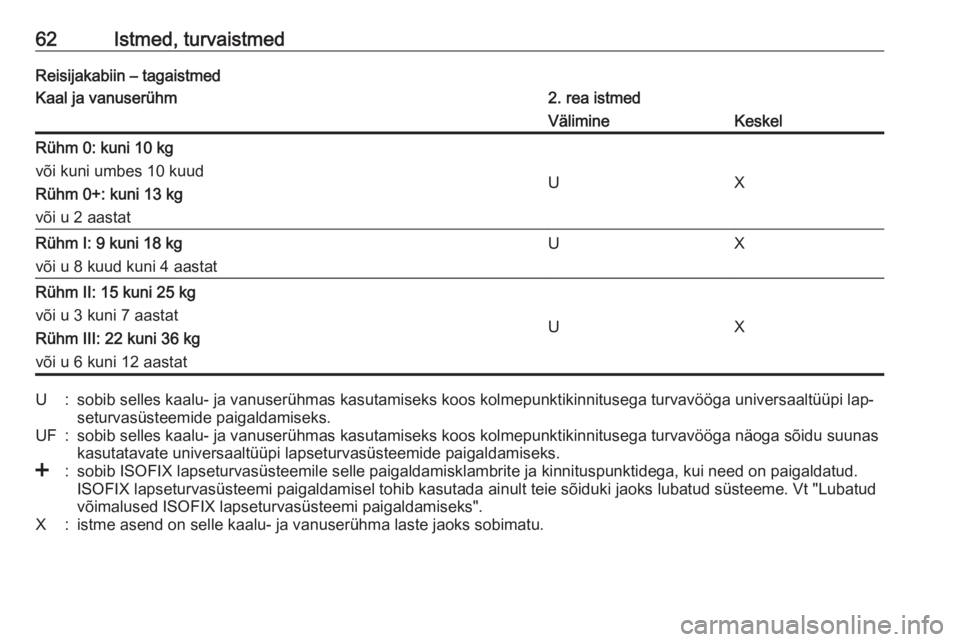

62Istmed, turvaistmedReisijakabiin – tagaistmedKaal ja vanuserühm2. rea istmedVälimineKeskelRühm 0: kuni 10 kg
või kuni umbes 10 kuud
Rühm 0+: kuni 13 kg
või u 2 aastat
UX
Rühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatUXRühm II: 15 kuni 25 kg
või u 3 kuni 7 aastat
Rühm III: 22 kuni 36 kg
või u 6 kuni 12 aastat
UX
U:sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga universaaltüüpi lap‐ seturvasüsteemide paigaldamiseks.UF:sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga näoga sõidu suunas
kasutatavate universaaltüüpi lapseturvasüsteemide paigaldamiseks.<:sobib ISOFIX lapseturvasüsteemile selle paigaldamisklambrite ja kinnituspunktidega, kui need on paigaldatud. ISOFIX lapseturvasüsteemi paigaldamisel tohib kasutada ainult teie sõiduki jaoks lubatud süsteeme. Vt "Lubatud
võimalused ISOFIX lapseturvasüsteemi paigaldamiseks".X:istme asend on selle kaalu- ja vanuserühma laste jaoks sobimatu.

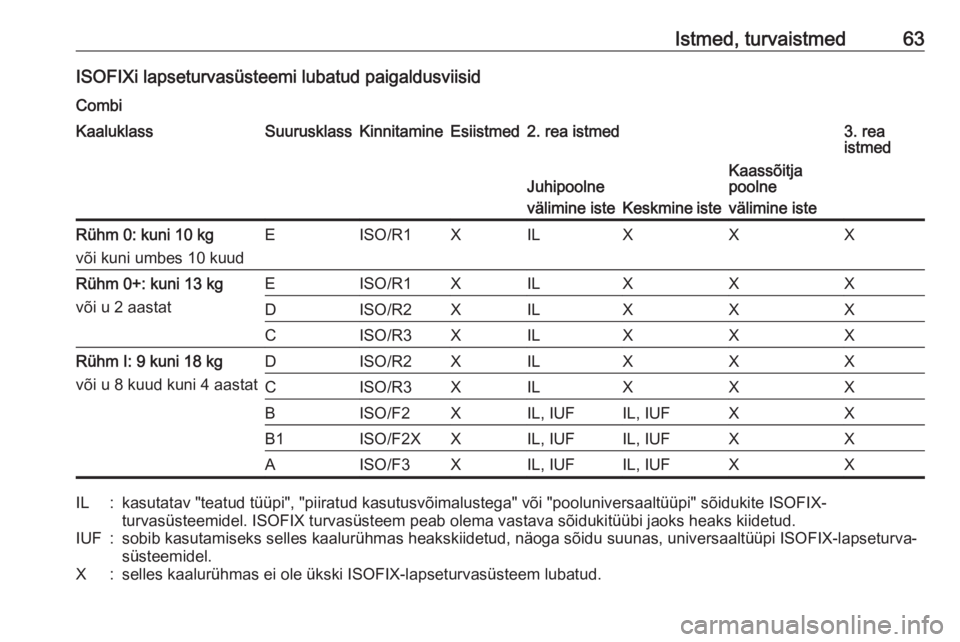

Istmed, turvaistmed63ISOFIXi lapseturvasüsteemi lubatud paigaldusviisidCombiKaaluklassSuurusklassKinnitamineEsiistmed2. rea istmed3. rea
istmedJuhipoolne
välimine iste
Keskmine iste
Kaassõitja
poolne
välimine isteRühm 0: kuni 10 kg
või kuni umbes 10 kuudEISO/R1XILXXXRühm 0+: kuni 13 kg
või u 2 aastatEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXRühm I: 9 kuni 18 kg
või u 8 kuud kuni 4 aastatDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:kasutatav "teatud tüüpi", "piiratud kasutusvõimalustega" või "pooluniversaaltüüpi" sõidukite ISOFIX-
turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF:sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidel.X:selles kaalurühmas ei ole ükski ISOFIX-lapseturvasüsteem lubatud.

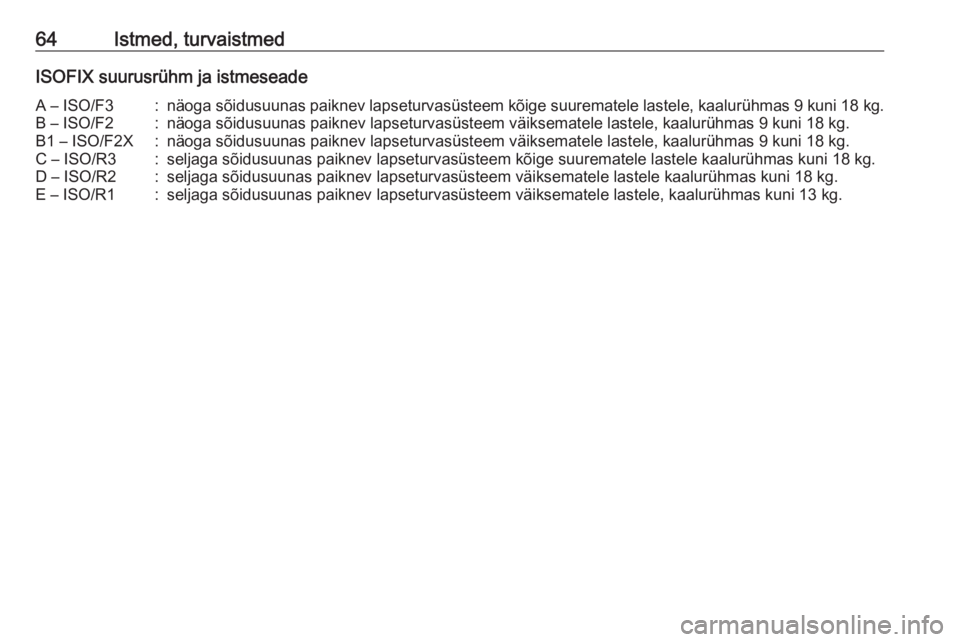

64Istmed, turvaistmedISOFIX suurusrühm ja istmeseadeA – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele, kaalurühmas 9 kuni 18 kg.B – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas 9 kuni 18 kg.B1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas 9 kuni 18 kg.C – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas kuni 13 kg.

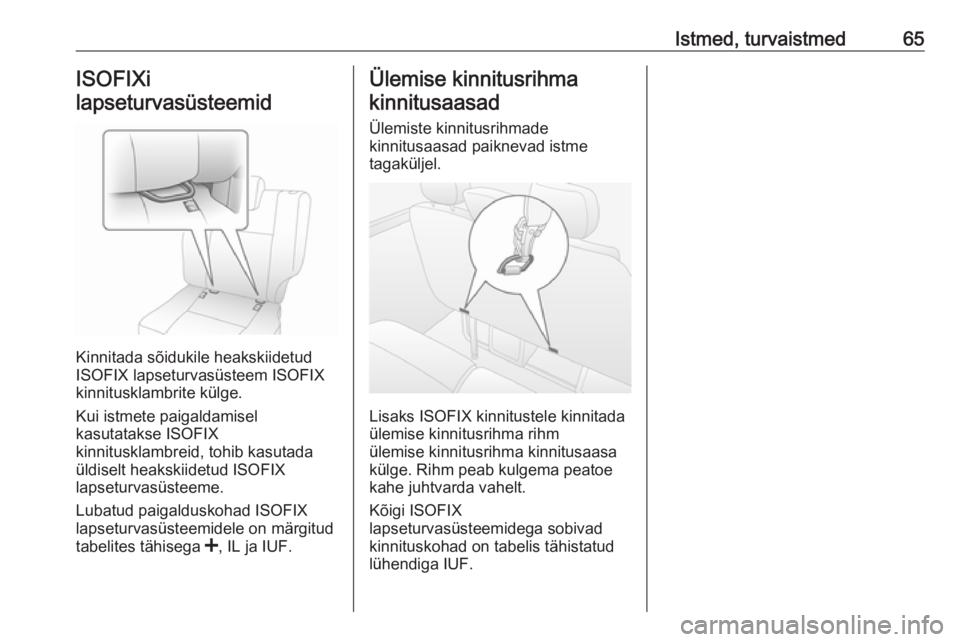

Istmed, turvaistmed65ISOFIXi
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Kui istmete paigaldamisel
kasutatakse ISOFIX
kinnitusklambreid, tohib kasutada
üldiselt heakskiidetud ISOFIX
lapseturvasüsteeme.
Lubatud paigalduskohad ISOFIX
lapseturvasüsteemidele on märgitud
tabelites tähisega <, IL ja IUF.
Ülemise kinnitusrihma
kinnitusaasad
Ülemiste kinnitusrihmade
kinnitusaasad paiknevad istme
tagaküljel.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.

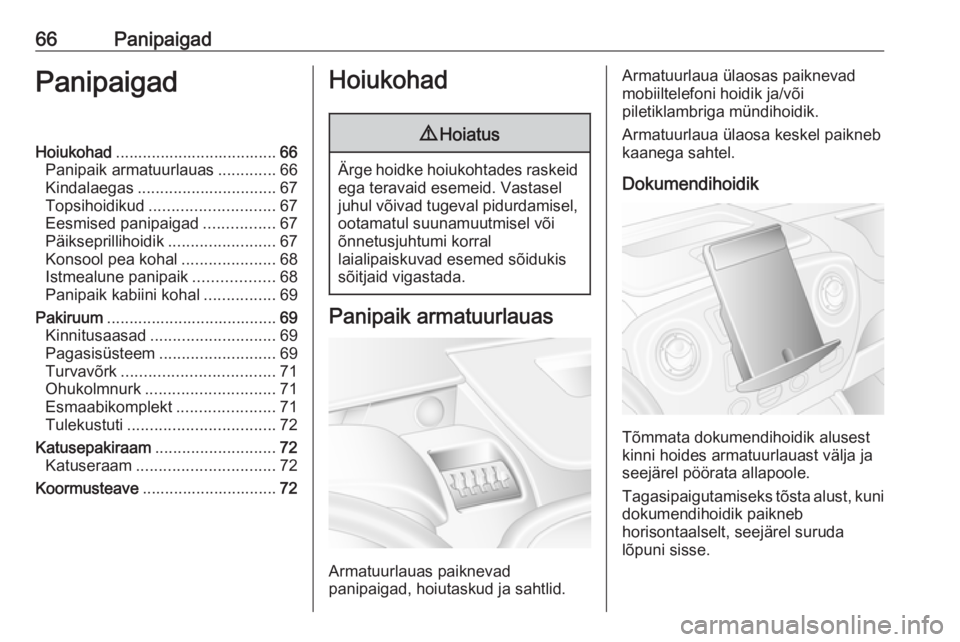

66PanipaigadPanipaigadHoiukohad.................................... 66
Panipaik armatuurlauas .............66
Kindalaegas ............................... 67
Topsihoidikud ............................ 67
Eesmised panipaigad ................67
Päikseprillihoidik ........................67
Konsool pea kohal .....................68
Istmealune panipaik ..................68
Panipaik kabiini kohal ................69
Pakiruum ...................................... 69
Kinnitusaasad ............................ 69
Pagasisüsteem .......................... 69
Turvavõrk .................................. 71
Ohukolmnurk ............................. 71
Esmaabikomplekt ......................71
Tulekustuti ................................. 72
Katusepakiraam ........................... 72
Katuseraam ............................... 72
Koormusteave .............................. 72Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Vastasel
juhul võivad tugeval pidurdamisel,
ootamatul suunamuutmisel või
õnnetusjuhtumi korral
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Armatuurlauas paiknevad
panipaigad, hoiutaskud ja sahtlid.
Armatuurlaua ülaosas paiknevad
mobiiltelefoni hoidik ja/või
piletiklambriga mündihoidik.
Armatuurlaua ülaosa keskel paikneb
kaanega sahtel.
Dokumendihoidik
Tõmmata dokumendihoidik alusest
kinni hoides armatuurlauast välja ja
seejärel pöörata allapoole.
Tagasipaigutamiseks tõsta alust, kuni dokumendihoidik paikneb
horisontaalselt, seejärel suruda
lõpuni sisse.

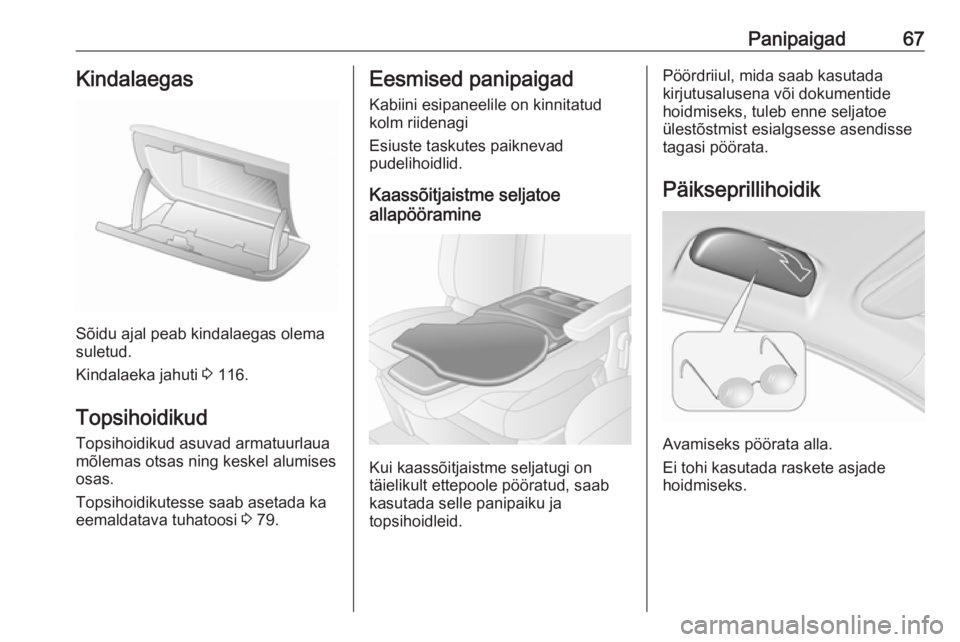

Panipaigad67Kindalaegas
Sõidu ajal peab kindalaegas olema
suletud.
Kindalaeka jahuti 3 116.
Topsihoidikud Topsihoidikud asuvad armatuurlaua
mõlemas otsas ning keskel alumises
osas.
Topsihoidikutesse saab asetada ka
eemaldatava tuhatoosi 3 79.
Eesmised panipaigad
Kabiini esipaneelile on kinnitatud
kolm riidenagi
Esiuste taskutes paiknevad
pudelihoidlid.
Kaassõitjaistme seljatoe
allapööramine
Kui kaassõitjaistme seljatugi on
täielikult ettepoole pööratud, saab
kasutada selle panipaiku ja
topsihoidleid.
Pöördriiul, mida saab kasutada
kirjutusalusena või dokumentide
hoidmiseks, tuleb enne seljatoe
ülestõstmist esialgsesse asendisse
tagasi pöörata.
Päikseprillihoidik
Avamiseks pöörata alla.
Ei tohi kasutada raskete asjade
hoidmiseks.

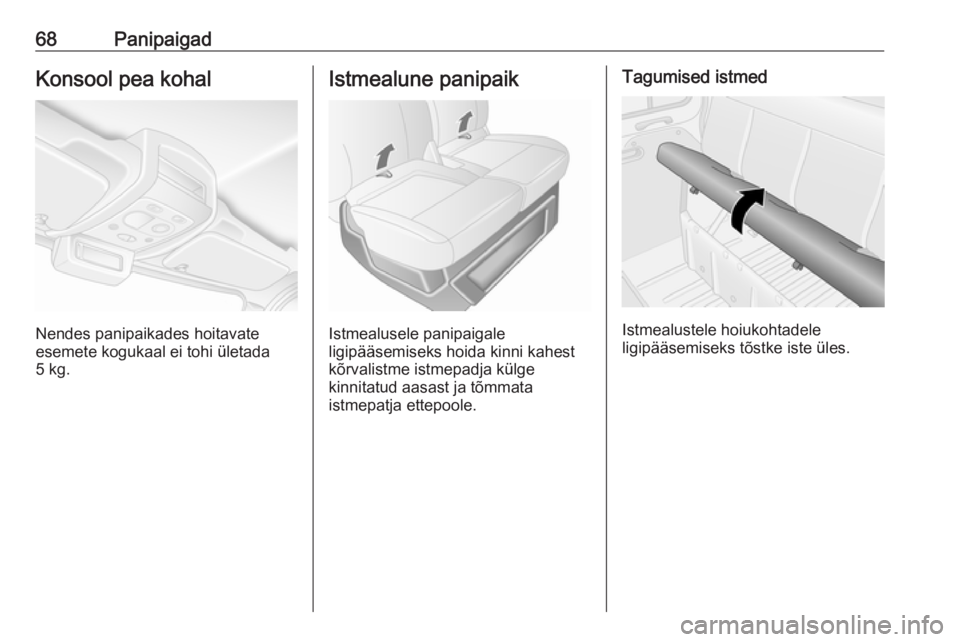

68PanipaigadKonsool pea kohal
Nendes panipaikades hoitavate
esemete kogukaal ei tohi ületada
5 kg.
Istmealune panipaik
Istmealusele panipaigale
ligipääsemiseks hoida kinni kahest
kõrvalistme istmepadja külge
kinnitatud aasast ja tõmmata
istmepatja ettepoole.
Tagumised istmed
Istmealustele hoiukohtadele
ligipääsemiseks tõstke iste üles.
