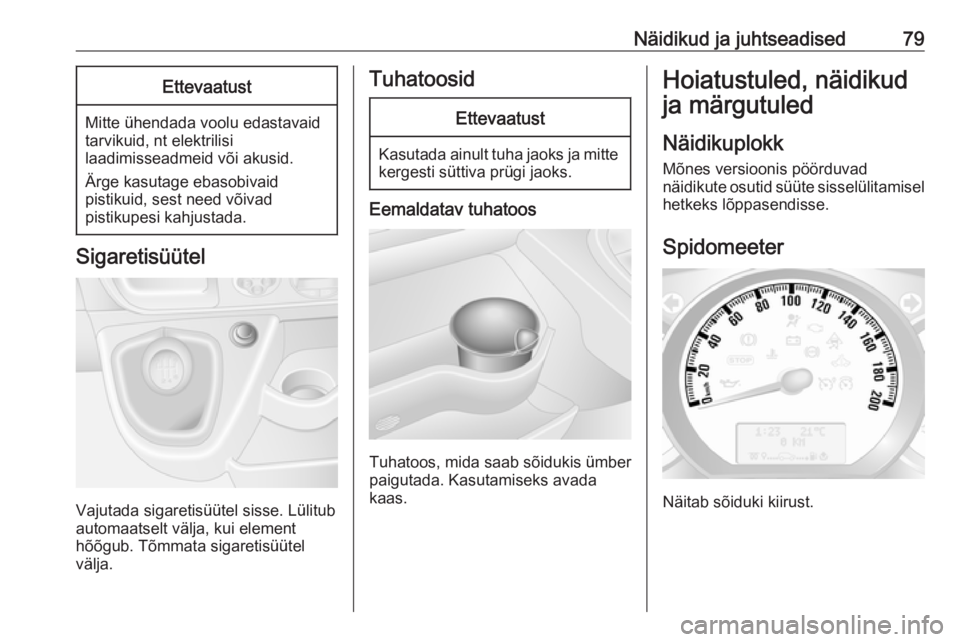

Näidikud ja juhtseadised79Ettevaatust
Mitte ühendada voolu edastavaid
tarvikuid, nt elektrilisi
laadimisseadmeid või akusid.
Ärge kasutage ebasobivaid
pistikuid, sest need võivad
pistikupesi kahjustada.
Sigaretisüütel
Vajutada sigaretisüütel sisse. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
TuhatoosidEttevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.
Eemaldatav tuhatoos
Tuhatoos, mida saab sõidukis ümber
paigutada. Kasutamiseks avada
kaas.
Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk
Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.

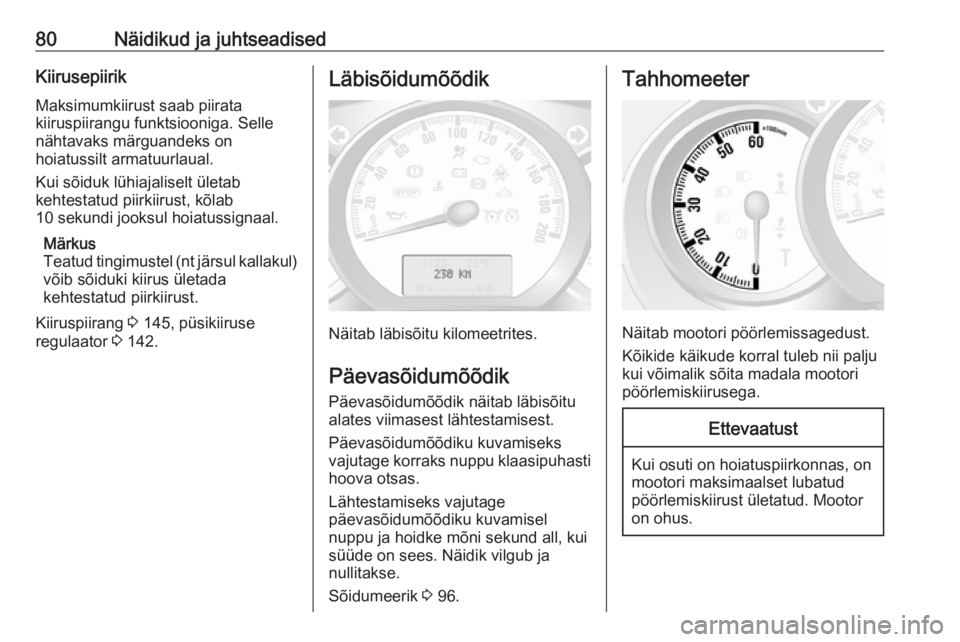

80Näidikud ja juhtseadisedKiirusepiirik
Maksimumkiirust saab piirata
kiiruspiirangu funktsiooniga. Selle
nähtavaks märguandeks on
hoiatussilt armatuurlaual.
Kui sõiduk lühiajaliselt ületab
kehtestatud piirkiirust, kõlab
10 sekundi jooksul hoiatussignaal.
Märkus
Teatud tingimustel (nt järsul kallakul)
võib sõiduki kiirus ületada
kehtestatud piirkiirust.
Kiiruspiirang 3 145, püsikiiruse
regulaator 3 142.Läbisõidumõõdik
Näitab läbisõitu kilomeetrites.
Päevasõidumõõdik
Päevasõidumõõdik näitab läbisõitu
alates viimasest lähtestamisest.
Päevasõidumõõdiku kuvamiseks
vajutage korraks nuppu klaasipuhasti hoova otsas.
Lähtestamiseks vajutage
päevasõidumõõdiku kuvamisel
nuppu ja hoidke mõni sekund all, kui
süüde on sees. Näidik vilgub ja
nullitakse.
Sõidumeerik 3 96.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

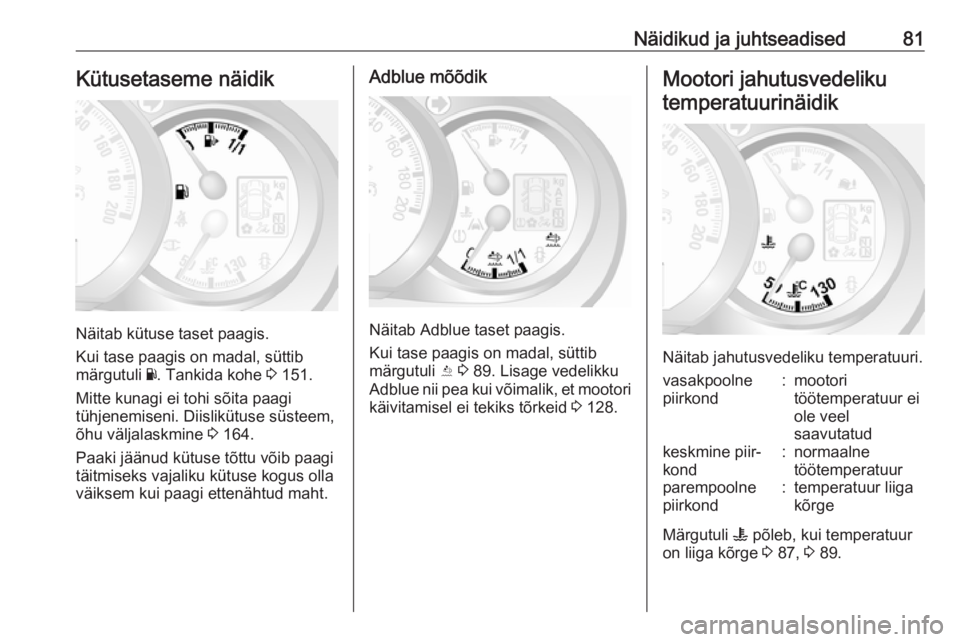

Näidikud ja juhtseadised81Kütusetaseme näidik
Näitab kütuse taset paagis.
Kui tase paagis on madal, süttib
märgutuli Y. Tankida kohe 3 151.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni. Diislikütuse süsteem,
õhu väljalaskmine 3 164.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajaliku kütuse kogus olla
väiksem kui paagi ettenähtud maht.
Adblue mõõdik
Näitab Adblue taset paagis.
Kui tase paagis on madal, süttib
märgutuli Y 3 89. Lisage vedelikku
Adblue nii pea kui võimalik, et mootori
käivitamisel ei tekiks tõrkeid 3 128.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrge
Märgutuli W põleb, kui temperatuur
on liiga kõrge 3 87, 3 89.

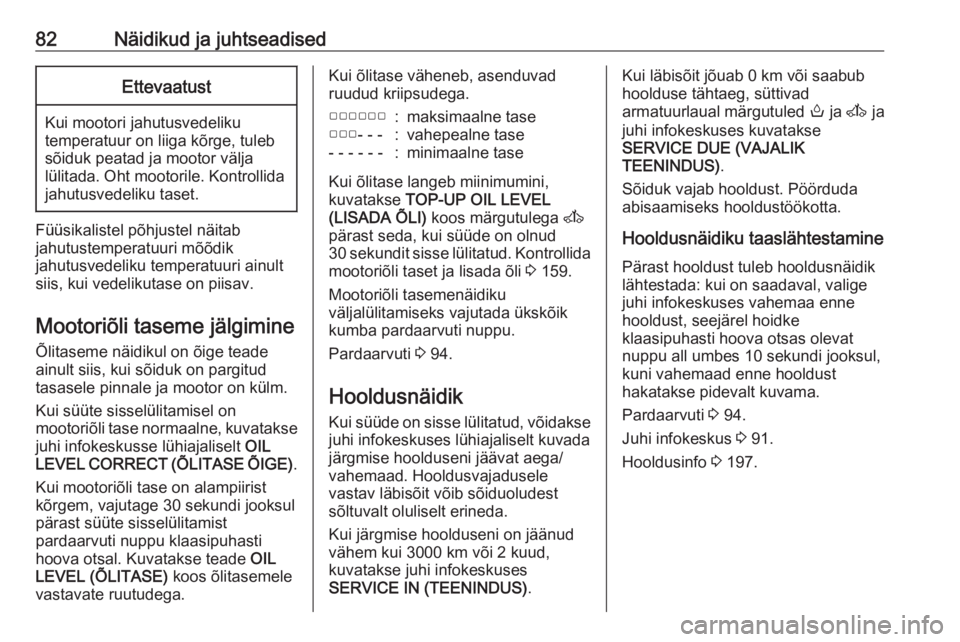

82Näidikud ja juhtseadisedEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Füüsikalistel põhjustel näitab
jahutustemperatuuri mõõdik
jahutusvedeliku temperatuuri ainult
siis, kui vedelikutase on piisav.
Mootoriõli taseme jälgimine
Õlitaseme näidikul on õige teade
ainult siis, kui sõiduk on pargitud
tasasele pinnale ja mootor on külm.
Kui süüte sisselülitamisel on
mootoriõli tase normaalne, kuvatakse
juhi infokeskusse lühiajaliselt OIL
LEVEL CORRECT (ÕLITASE ÕIGE) .
Kui mootoriõli tase on alampiirist
kõrgem, vajutage 30 sekundi jooksul
pärast süüte sisselülitamist
pardaarvuti nuppu klaasipuhasti
hoova otsal. Kuvatakse teade OIL
LEVEL (ÕLITASE) koos õlitasemele
vastavate ruutudega.
Kui õlitase väheneb, asenduvad
ruudud kriipsudega.▢▢▢▢▢▢:maksimaalne tase▢▢▢- - -:vahepealne tase- - - - - -:minimaalne tase
Kui õlitase langeb miinimumini,
kuvatakse TOP-UP OIL LEVEL
(LISADA ÕLI) koos märgutulega A
pärast seda, kui süüde on olnud
30 sekundit sisse lülitatud. Kontrollida
mootoriõli taset ja lisada õli 3 159.
Mootoriõli tasemenäidiku
väljalülitamiseks vajutada ükskõik kumba pardaarvuti nuppu.
Pardaarvuti 3 94.
Hooldusnäidik
Kui süüde on sisse lülitatud, võidakse
juhi infokeskuses lühiajaliselt kuvada
järgmise hoolduseni jäävat aega/
vahemaad. Hooldusvajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt oluliselt erineda.
Kui järgmise hoolduseni on jäänud
vähem kui 3000 km või 2 kuud,
kuvatakse juhi infokeskuses
SERVICE IN (TEENINDUS) .
Kui läbisõit jõuab 0 km või saabub
hoolduse tähtaeg, süttivad
armatuurlaual märgutuled o ja A ja
juhi infokeskuses kuvatakse
SERVICE DUE (VAJALIK
TEENINDUS) .
Sõiduk vajab hooldust. Pöörduda
abisaamiseks hooldustöökotta.
Hooldusnäidiku taaslähtestamine
Pärast hooldust tuleb hooldusnäidik
lähtestada: kui on saadaval, valige
juhi infokeskuses vahemaa enne
hooldust, seejärel hoidke
klaasipuhasti hoova otsas olevat
nuppu all umbes 10 sekundi jooksul,
kuni vahemaad enne hooldust
hakatakse pidevalt kuvama.
Pardaarvuti 3 94.
Juhi infokeskus 3 91.
Hooldusinfo 3 197.

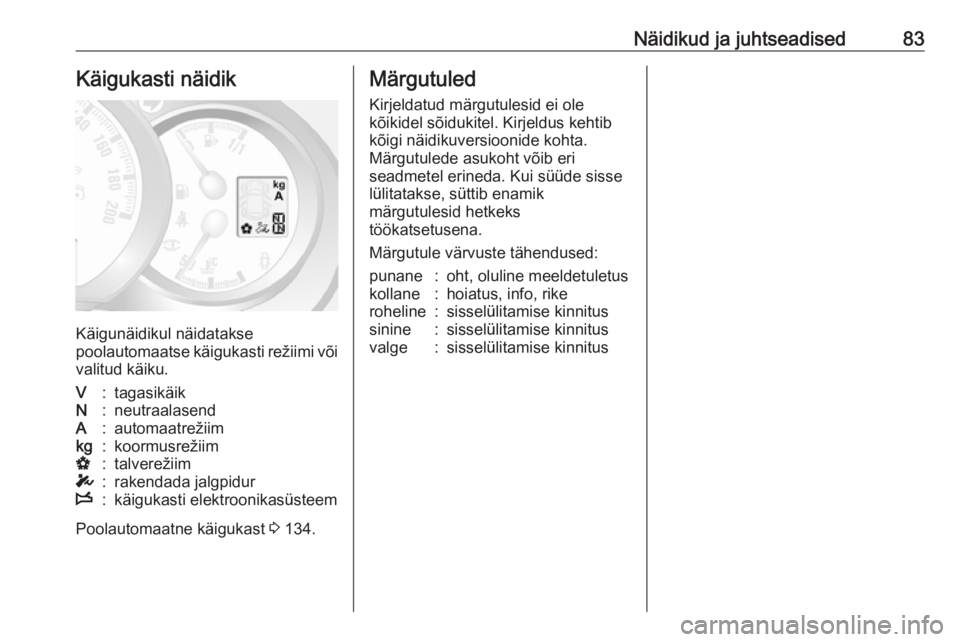

Näidikud ja juhtseadised83Käigukasti näidik
Käigunäidikul näidatakse
poolautomaatse käigukasti režiimi või valitud käiku.
V:tagasikäikN:neutraalasendA:automaatrežiimkg:koormusrežiimV:talverežiimT:rakendada jalgpidurW:käigukasti elektroonikasüsteem
Poolautomaatne käigukast 3 134.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Kui süüde sisse
lülitatakse, süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

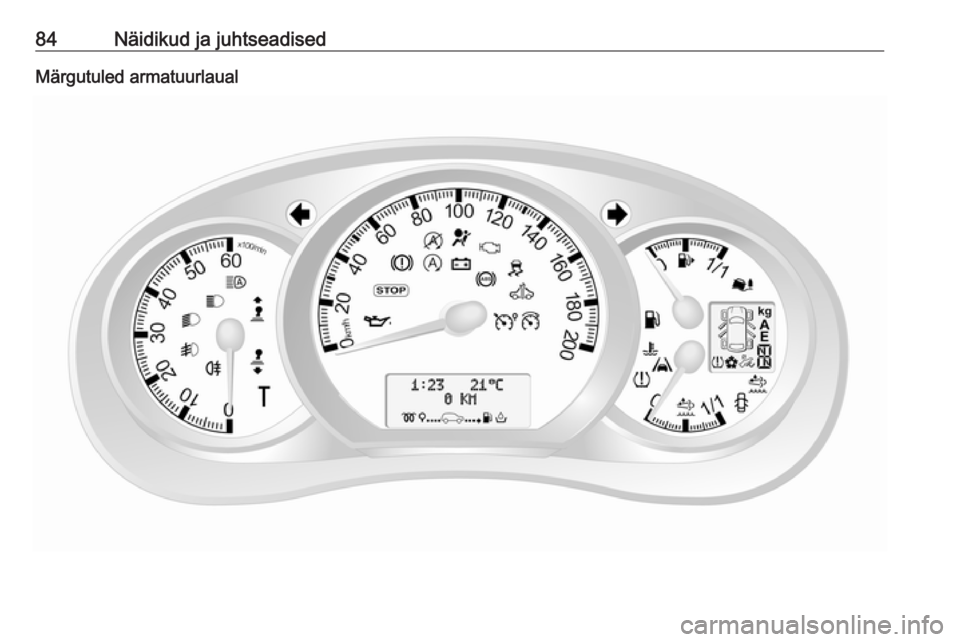

84Näidikud ja juhtseadisedMärgutuled armatuurlaual

Näidikud ja juhtseadised85Katusekonsoolis või
armatuurlaual olevad märgutuled
Ülevaade
OSuunatuli 3 85XTurvavöö kinnitamise meeldetu‐
letus 3 86vTurvapadjad ja turvavööpingutid
3 86WTurvapadja väljalülitamine
3 86pAkulaadimissüsteem 3 86ZTöötõrke märgutuli 3 86ASõiduki peatse hooldusvaja‐
duse märgutuli 3 87oHooldusnäidik 3 87CMootori seiskamine 3 87RPidurisüsteem 3 87uABS-i pidurisüsteem 3 88kjKõrgema ja madalama käigu
sisselülitamine 3 88ìSõidurajalt kõrvalekaldumise
hoiatussüsteem 3 88RElektrooniline stabiilsussüsteem
3 88ØElektrooniline stabiilsussüsteem
väljas 3 88WMootori jahutusvedeliku tempe‐
ratuur 3 89!Eelsoojendus 3 89YAdBlue 3 89wRehvirõhu jälgimissüsteem
3 89IMootoriõli surve 3 89YMadal kütusetase 3 90DPutostoa 3 122\Putostoa on välja lülitatud
3 1229Välisvalgustus 3 90CKaugtuli 3 90íKaugtulede abifunktsioon
3 91>Udutuli 3 91rTagumine udutuli 3 91mPüsikiiruse regulaator 3 91UPüsikiiruse regulaator koos
kiirusepiirikuga 3 91&Sõidumeerik 3 91yUks on lahti 3 91
Suunatuli
Roheline sümbol O vilgub.
Vilgub, kui suunatuli või ohutuled on
sisse lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Kui suunatuled on sisse lülitatud,
kõlab hoiatuseks helisignaal.
Haagise vedamisel helisignaali
kõrgus muutub.

86Näidikud ja juhtseadisedLambi vahetamine 3 165.
Kaitsmed 3 172.
Suunatuled 3 100.
Turvavöö kinnitamise meeldetuletus
Punane sümbol X põleb.
Kui turvavööd ei kinnitata, vilgub X,
kui sõiduki kiirus ületab ligikaudu
16 km tunnis. Ligikaudu 90 sekundi
jooksul kostub ka hoiatussignaal.
Turvavöö kinnitamisel märgutuli
kustub.
Kolmepunktikinnitusega turvavööd
3 48.
Turvapadjad ja turvavööpingutid
Kollane sümbol v põleb.
Kui süüde on sisse lülitatud, põleb
märgutuli lühikest aega. Kui märgutuli ei sütti või põleb sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 47, 3 50.
Turvapadja väljalülitamine W põleb kollasena, kui süüde on
sisse lülitatud ja jääb põlema, kui juhi
kõrvalistme turvapadi on välja
lülitatud 3 55.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Turvapadjasüsteem 3 50,
turvavööpingutid 3 47, turvapadja
väljalülitamine 3 55.
Akulaadimissüsteem Punane sümbol p põleb.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Põleb mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
võib muutuda töövõimetuks.
Pöörduda abisaamiseks
hooldustöökotta.
Töötõrke märgutuli Kollane sümbol Z põleb või vilgub.
Süttib lühikeseks ajaks süüte
sisselülitamisel.

Näidikud ja juhtseadised87Põleb mootori töötamise ajalRike heitgaaside
kontrollimissüsteemis. Heitgaaside lubatud piirväärtused võivad olla
ületatud. Pöörduda kohe abi
saamiseks hooldustöökotta.
Kui Z ja A põlevad koos, peatage
sõiduk ning lülitage mootor
võimalikult kiiresti välja.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Vilgub mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Sõiduk vajab peatselthooldust
Kollane sümbol A põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Sõiduk vajab hooldust.
Võib süttida koos mõne teise
märgutule või teatega juhi
infokeskuses 3 91.
Põleb, kui nõutav on diislikütuse
tahkete osakeste filtri puhastamine ja automaatset puhastamist ei toimu
3 127.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Hooldusvälba näidik
Märgutuli o põleb juhi infokeskuses
ka siis, kui järgmise hoolduseni on
jäänud 0 km või kui hoolduskuupäev
on kätte jõudnud.
Teade SERVICE DUE (VAJALIK
TEENINDUS) kuvatakse ka juhi
infokeskuses.
Hooldusnäidik 3 82.
Seisata mootor
Punane sümbol C põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Kui C põleb (võimalik, et koos
tuledega W ja/või R ), peatage sõiduk
ning lülitage mootor võimalikult
kiiresti välja.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Olenevalt rikke tüübist võib
hoiatusteade ilmuda ka juhi
infokeskusesse 3 91.
Pidurisüsteem Punane sümbol R põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel.
Märgutuli R jääb põlema pärast
süüte sisselülitamist, kui seisupidur
on rakendatud 3 138.
Kui seisupidur on vabastatud, süttib R (võimalik, et koos märgutulega
C ), kui pidurivedeliku tase on liialt
madal 3 162.

88Näidikud ja juhtseadised9Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Pidurisüsteem 3 137.
ABS pidurisüsteem
Kollane sümbol u põleb.
Süttib lühikeseks ajaks süüte
sisselülitamisel. Süsteem on
töövalmis, kui märgutuli u kustub.
Kui märgutuled u ja A põlevad
koos teadete CHECK ABS
(KONTROLLIDA ABS-I) ja CHECK
ESP (KONTROLLIDA ESP-D)
ilmumisega juhi infokeskusesse
3 91, on ABS-is rike. Pidurisüsteem
säilitab töövõime, kuid ilma ABS-i
juhtimiseta.
Kui märgutuled u, A , R ja C
põlevad, on ABS ja ESP välja lülitatud ja kuvatakse sõnum BRAKING
FAULT (PIDURIRIKE) . Pöörduda
abisaamiseks hooldustöökotta.
ABS-i pidurisüsteem 3 137.
Kõrgema käigu
sisselülitamine
Süttib kollane sümbol k või j.
Süttib, kui kütuse säästmiseks on
soovitatav käiku vahetada.
ECO-režiim 3 119.
Sõidurajalt
kõrvalekaldumise hoiatussüsteem
ì süttib, kui süsteem on sisse
lülitatud ja kasutusvalmis.
Hoiatussignaalid esitatakse koos
märgutulega ì, kui süsteem
tuvastab tahtmatu rajavahetuse.
Sõidurajalt kõrvalekaldumise
hoiatussüsteem 3 150.
Elektrooniline
stabiilsussüsteem
Kollane sümbol b vilgub või põleb.
Süttib lühikeseks ajaks süüte sisselülitamisel.Vilgub sõidu ajal
Süsteem on aktiivselt rakendatud.
Mootori võimsust võidakse
vähendada ja sõidukit võidakse
vähesel määral automaatselt
pidurdada 3 141.
Süttib sõidu ajal
Süsteem pole saadaval.
Võib põleda koos märgutulega A
3 87. Juhi infokeskuses (IIDI)
kuvatakse ka vastav teade 3 91.
ESP® Plus
3 141 veojõukontrolli
süsteem 3 140.
Elektrooniline stabiilsusprogramm väljas
Roheline sümbol Ø põleb.
Kui ESP® Plus
armatuurlaual olevast
nupust Ø välja lülitada, süttib
märgutuli Ø ja juhi infokeskuses
(IIDI) kuvatakse vastav teade 3 91.
ESP® Plus
3 141 veojõukontrolli
süsteem 3 140.
