Догляд за автомобілем199Інструменти
автомобіля

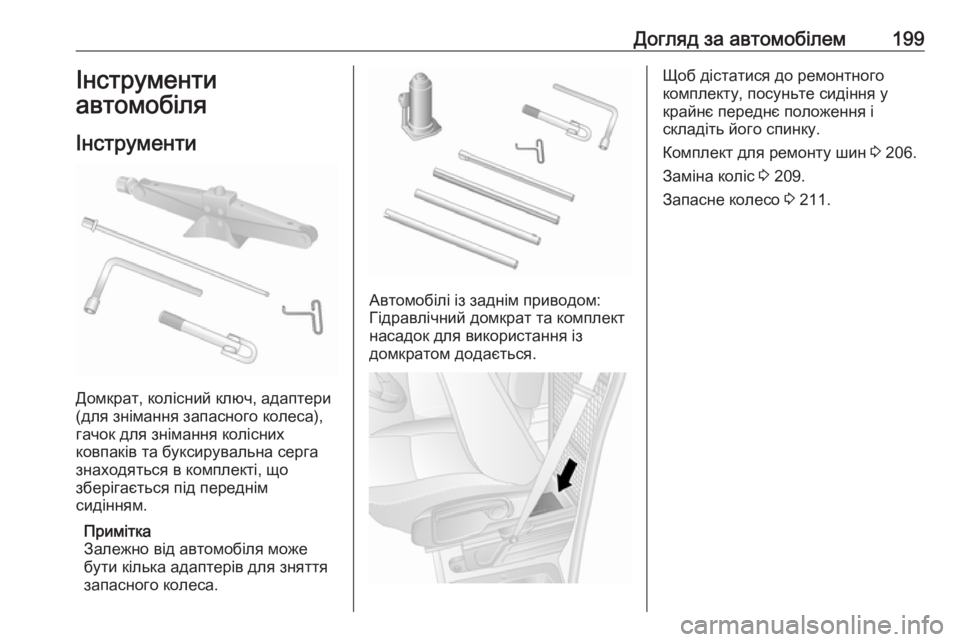

Інструменти
Домкрат, колісний ключ, адаптери
(для знімання запасного колеса),
гачок для знімання колісних
ковпаків та буксирувальна серга
знаходяться в комплекті, що
зберігається під переднім
сидінням.
Примітка
Залежно від автомобіля може бути кілька адаптерів для зняття
запасного колеса.
Автомобілі із заднім приводом:
Гідравлічний домкрат та комплект
насадок для використання із
домкратом додається.
Щоб дістатися до ремонтного
комплекту, посуньте сидіння у
крайнє переднє положення і
складіть його спинку.
Комплект для ремонту шин 3 206.
Заміна коліс 3 209.
Запасне колесо 3 211.

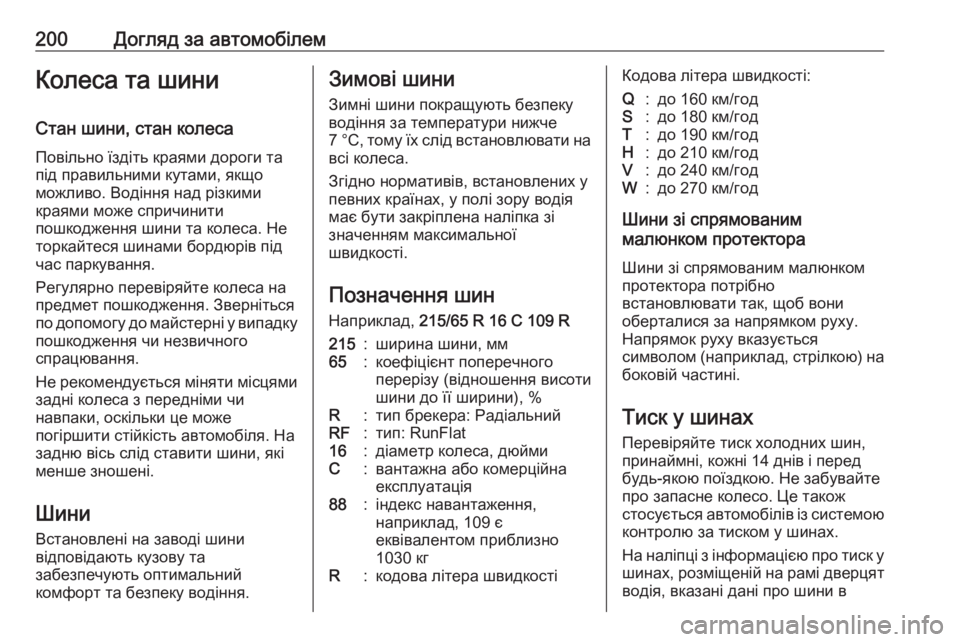

200Догляд за автомобілемКолеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку пошкодження чи незвичного
спрацювання.
Не рекомендується міняти місцями
задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які менше зношені.
ШиниВстановлені на заводі шини
відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.Зимові шини
Зимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Згідно нормативів, встановлених у певних країнах, у полі зору водія
має бути закріплена наліпка зі
значенням максимальної
швидкості.
Позначення шин Наприклад, 215/65 R 16 C 109 R215:ширина шини, мм65:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюймиC:вантажна або комерційна
експлуатація88:індекс навантаження,
наприклад, 109 є
еквівалентом приблизно
1030 кгR:кодова літера швидкостіКодова літера швидкості:Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора потрібно
встановлювати так, щоб вони
оберталися за напрямком руху.
Напрямок руху вказується
символом (наприклад, стрілкою) на
боковій частині.
Тиск у шинах Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
На наліпці з інформацією про тиск у шинах, розміщеній на рамі дверцят водія, вказані дані про шини в

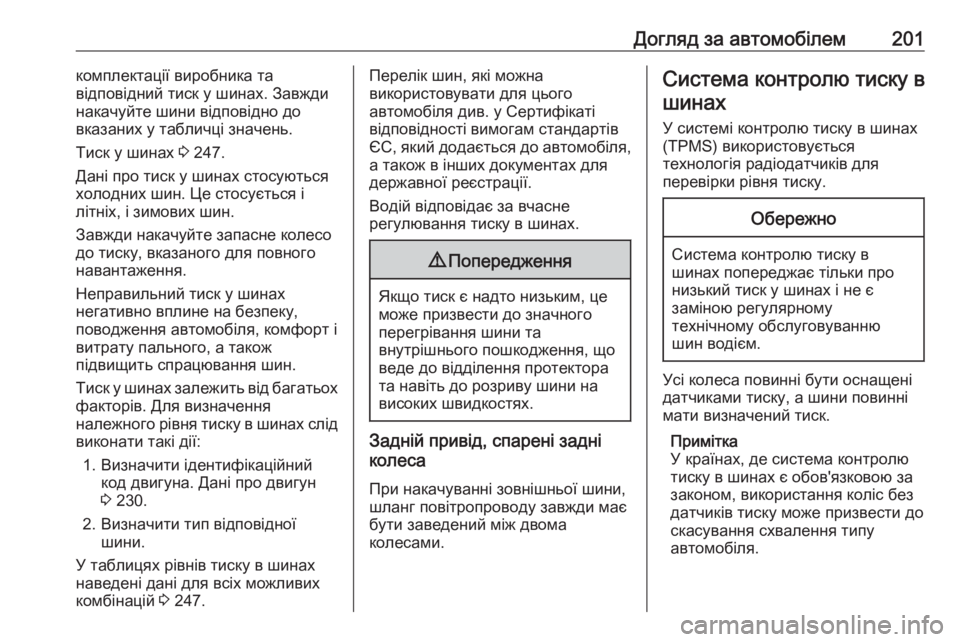

Догляд за автомобілем201комплектації виробника та
відповідний тиск у шинах. Завжди
накачуйте шини відповідно до
вказаних у табличці значень.
Тиск у шинах 3 247.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.
Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун3 230.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 247.Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.
Задній привід, спарені задні
колеса
При накачуванні зовнішньої шини,
шланг повітропроводу завжди має
бути заведений між двома
колесами.
Система контролю тиску в
шинах
У системі контролю тиску в шинах
(ТPMS) використовується
технологія радіодатчиків для
перевірки рівня тиску.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.
Усі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.

202Догляд за автомобілемДатчики TPMS відстежують тиск
повітря у ваших шинах та
передають значення тиску в шинах на ресивер, розташований в
автомобілі.
Таблиця рівнів тиску в шинах та 3 247.
Тиск у шинах на дисплеї
Поточний тиск у шинах можна
відобразити в інформаційному
центрі водія (DIC) 3 102.Коли автомобіль не рухається,
натисніть кнопку на торці важеля
керування склоочисником
відповідну кількість разів, поки не
відобразиться меню тиску в шинах.
Низький тиск у шинах
Якщо буде виявлено низький тиск у шинах, почне світитися
контрольний індикатор w 3 99, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 247.
Може статися, що після
підкачування шин показники тиску
в інформаційному центрі водія
зміняться тільки після того, як
автомобіль проїде деяку відстань.
До того часу індикатор w може
світитися.
Якщо при низькій температурі
індикатор w світиться, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у всіх
чотирьох шинах.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
На автомобіль слід встановлювати
лише колеса з датчиками тиску,
інакше тиск у шинах не буде
відображатися. При цьому
індикатор w спочатку блиматиме
протягом кількох секунд, а потім
світитиметься постійно разом із
контрольним індикатором A 3 96.
Одночасно в інформаційному
центрі для водіїв з’явиться
відповідне повідомлення.

Догляд за автомобілем203На запасному колесі та
тимчасовому запасному колесі
датчики тиску відсутні. Система
TPMS для цих коліс не діє. Для
інших трьох коліс система TPMS
продовжує діяти.
Під час кожного циклу запалювання
спалахуватиме контрольний
індикатор w, а також
з’являтиметься відповідне
повідомлення, поки шину не буде
накачано до належного тиску.
Центр інформації водія (DIC)
3 102.
Повідомлення автомобіля 3 103.
Прокол
Якщо буде виявлено прокол чи критично низький тиск в одній із
шин, почне світитися контрольний
індикатор w та C 3 97, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення. Зупиніть автомобіль і вимкніть двигун.
Тиск у шинах 3 247, комплект для
ремонту шин 3 206, запасне
колесо 3 211, заміна коліс 3 209.Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають.
Значення тиску в шинах, зазначені в табличці з інформацією про шини
або в таблиці значень тиску в
шинах, дійсні для холодних шин.
Такому їх стану відповідає
температура 20 °C. З кожним
підвищенням температури на
10 °C тиск зростає майже на 10 кПа (0,1 бар). Це потрібно враховувати,перевіряючи тиск у теплих шинах.
У центрі інформації для водія
відображається фактичний рівень
тиску в шинах. Після охолодження
шини тиск у ній знизиться, тож це не
є ознакою проколу.Функція повторного
розпізнавання
Після заміни коліс для системи
TPMS необхідно виконати повторні обчислення.
Коли автомобіль стоїть нерухомо, виберіть меню тиску в шинах в
інформаційному центрі водія,
натиснувши кнопку на торці важеля керування склоочисником. Щобвиконати повторне обчислення,натисніть цю кнопку і потримайте її
протягом 5 секунд. В
інформаційному центрі водія
відобразиться відповідне
повідомлення.

204Догляд за автомобілемЩоб завершити процес повторногорозпізнавання, потрібно буде
проїхати кілька хвилин на
швидкості 40 км/год. Протягом
цього часу система зможе
надавати лише обмежену
інформацію.
Якщо під час повторного
розпізнавання виникне проблема,
контрольний індикатор w і далі
світитиметься, а в інформаційному
центрі водія з’явиться
попередження.
Центр інформації водія (DIC)
3 102.
Повідомлення автомобіля 3 103.
Загальна інформація
Використання ланцюгів для шин
або доступних у продажу
комплектів для ремонту шин може
зашкодити функціонуванню
системи. Можна використовувати
комплекти для ремонту шин,
схвалені виробником.
Комплект для ремонту шин 3 206,
ланцюги для шин 3 205.Потужна зовнішня радіоапаратура
може негативним чином впливати
на роботу системи TPMS.
Після кожної заміни шин датчики
системи TPMS слід знімати для
перевірки на СТО.
Глибина малюнка
протектора
Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм). Їх
положення вказано позначками на
боковій частині.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо замінювати шини
кожних 6 років.

Догляд за автомобілем205Заміна розміру шин таколіс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після встановлення шин іншого
розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки ташини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску
та, як наслідок, до ДТП.
Ланцюги для шин
Снігові ланцюги для шин
дозволяється використовувати
лише на приводних колесах.
На автомобілях із спареними
задніми колесами снігові ланцюги
дозволяється вдягати тільки на
зовнішні колеса.
Завжди використовуйте дрібні
ланцюги, що додають не більше
15 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).9 Попередження
Пошкодження може призвести
до розриву шини.
Колісні ковпаки на сталевий дисках можуть контактувати із деталями
ланцюгів. У такому випадку слід
зняти колісні ковпаки.
Снігові ланцюги на шинах можна
використовувати на швидкості до
50 км/год. На дорогах без снігу
ланцюги можна використовувати
лише протягом короткого часу,

206Догляд за автомобілемоскільки вони швидко зношуються
на жорсткій дорозі і можуть
розірватися.
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору
неможливо усунути пошкодження
шини більше 4 мм або бокове
пошкодження шини біля ободу.9 Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо ви пробили колесо:
Увімкніть стоянкове гальмо та
перемкніть важіль передач у
нейтральне положення (механічна
трансмісія), або в положення N
(автоматизована механічна
трансмісія).
Комплект для ремонту шин
розташований під переднім
сидінням. Посуньте сидіння до
кінця вперед і складіть спинку, щоб дістатися до комплекту.
1. Вийміть комплект для ремонту шин з-під сидіння переднього
пасажира.
2. Вийміть компресор.
3. Вийміть дроти живлення та шланг для подачі повітря звідділень зберігання знизу на
компресорі.
4. Прикрутіть повітропровід компресора до з’єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.

Догляд за автомобілем207
7. Прикрутіть шланг для введеннягерметика на вентиль шини.
8. Кулісний перемикач на компресорі має бути в
положенні О.
9. Підключіть червоний дріт
живлення < на компресорі до
терміналу для запуску від
зовнішнього джерела 3 214.
Примітка
Залежно від моделі автомобіля
клема для запуску двигуна від
зовнішнього джерела може
розміщуватися ліворуч або
праворуч у відсіку двигуна.
10. Підключіть чорний дріт
живлення ] до точки
заземлення автомобіля,
наприклад, блока двигуна чи
болта кріплення двигуна.
Примітка
При використанні деяких
модифікацій комплекту для
ремонту шин може знадобитися
підключення одножильного
кабелю живлення до розетки або до гнізда запальнички.
У таких комплектах немає
червоного < й чорного ] кабелів
живлення.
Щоб уникнути розряджанняакумулятора, ми рекомендуємо
запустити двигун.
11. Установіть кулісний перемикач
на компресорі в положення I.
Шина наповниться герметиком.

208Догляд за автомобілем12. Датчик компресора можевідображати протягом
короткого часу покажчики до
6 бар . Після цього тиск починає
падати.
13. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
14. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 247.
Коли встановиться правильний
тиск у шині, вимкніть компресор,
перемкнувши кулісний
перемикач у положення O.
Якщо протягом 10 хвилин
вказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини
(приблизно, 2 метри). Повторно
під’єднайте набір для ремонту
шин і продовжуйте процедуру
заповнення протягом
10 хвилин. Якщо вказаний тиск
у шинах все ще не вдається
отримати, це свідчить про
серйозне пошкодження шини.
Зверніться по допомогу на
станцію технічного обслуговування.
Стравіть зайве повітря в шинах, натиснувши кнопку поряд із
вказівником тиску.
Не використовуйте компресор
довше 10 хвилин поспіль.
15. Зніміть набір для ремонту шин.
16. Усуньте надлишки ущільнювача за допомогою
тканини.17. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із комплекту для
ремонту шин і зафіксуйте його в
полі зору водія.
18. Прикрутіть шланг для введення герметика до різьбовогоз’єднання на пляшці з
герметиком. Це запобігає
протіканню ущільнювача.
Покладіть пляшку з герметиком
у поліетиленовий пакет.
Зберігайте комплект для
ремонту шин під переднім
сидінням.
