OPEL MOVANO_B 2017.5 Kezelési útmutató (in Hungarian)

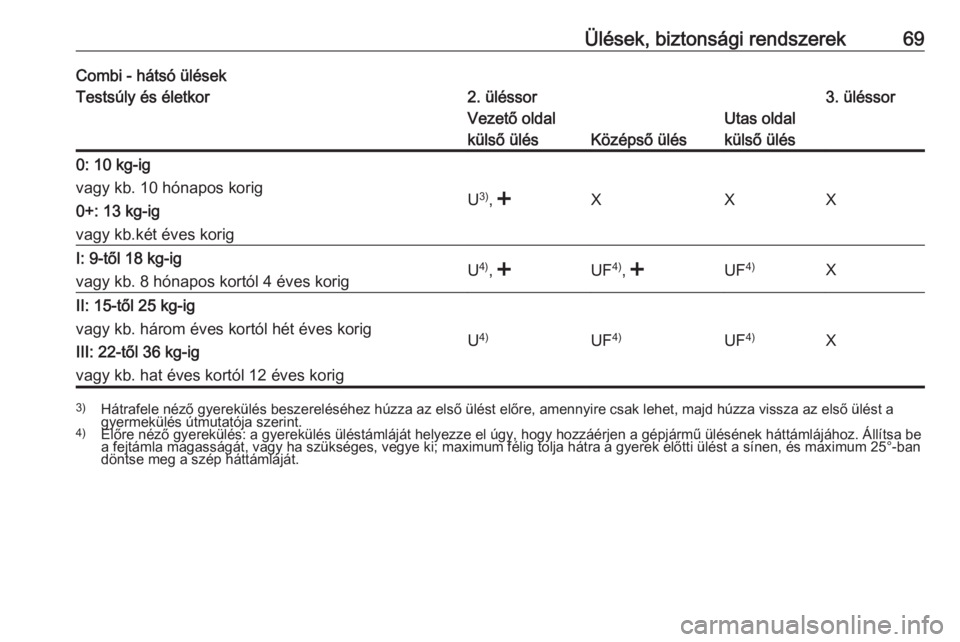

Ülések, biztonsági rendszerek69Combi - hátsó ülésekTestsúly és életkor2. üléssor3. üléssorVezető oldal
külső ülés
Középső ülés
Utas oldal
külső ülés0: 10 kg-ig
vagy kb. 10 hónapos korig
0+: 13 kg-ig
vagy kb.két éves korig
U 3)
, I: 9-től 18 kg-ig
vagy kb. 8 hónapos kortól 4 éves korigU 4)
, , vagy kb. három éves kortól hét éves korig
III: 22-től 36 kg-ig
vagy kb. hat éves kortól 12 éves korig
U 4)UF 4)UF4)X
3)
Hátrafele néző gyerekülés beszereléséhez húzza az első ülést előre, amennyire csak lehet, majd húzza vissza az első ülést a
gyermekülés útmutatója szerint.
4) Előre néző gyerekülés: a gyerekülés üléstámláját helyezze el úgy, hogy hozzáérjen a gépjármű ülésének háttámlájához. Állítsa be
a fejtámla magasságát, vagy ha szükséges, vegye ki; maximum félig tolja hátra a gyerek előtti ülést a sínen, és maximum 25°-ban
döntse meg a szép háttámláját.

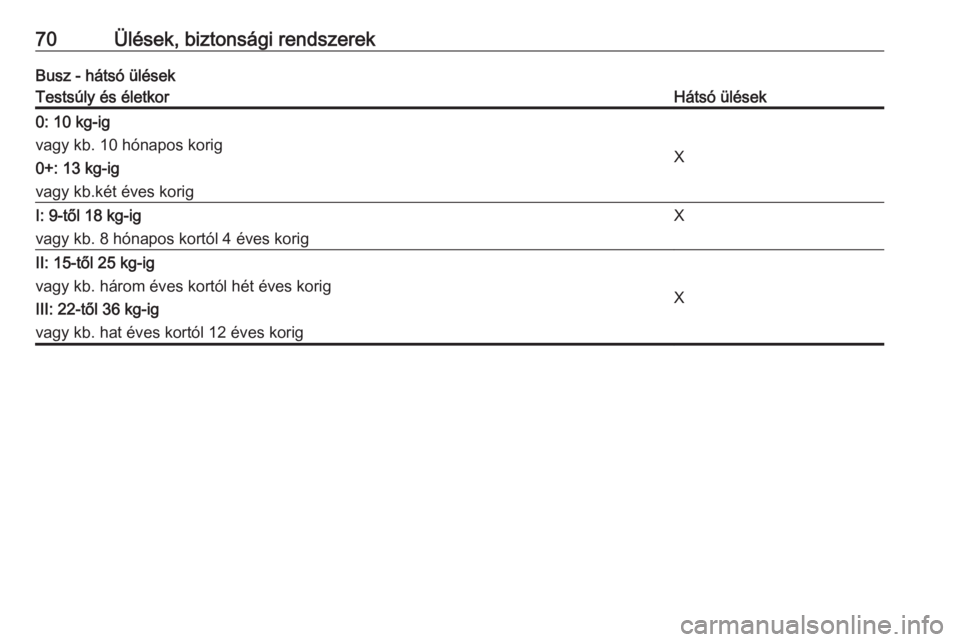

70Ülések, biztonsági rendszerekBusz - hátsó ülésekTestsúly és életkorHátsó ülések0: 10 kg-ig
vagy kb. 10 hónapos korig
0+: 13 kg-ig
vagy kb.két éves korig
X
I: 9-től 18 kg-ig
vagy kb. 8 hónapos kortól 4 éves korigXII: 15-től 25 kg-ig
vagy kb. három éves kortól hét éves korig III: 22-től 36 kg-ig
vagy kb. hat éves kortól 12 éves korig
X

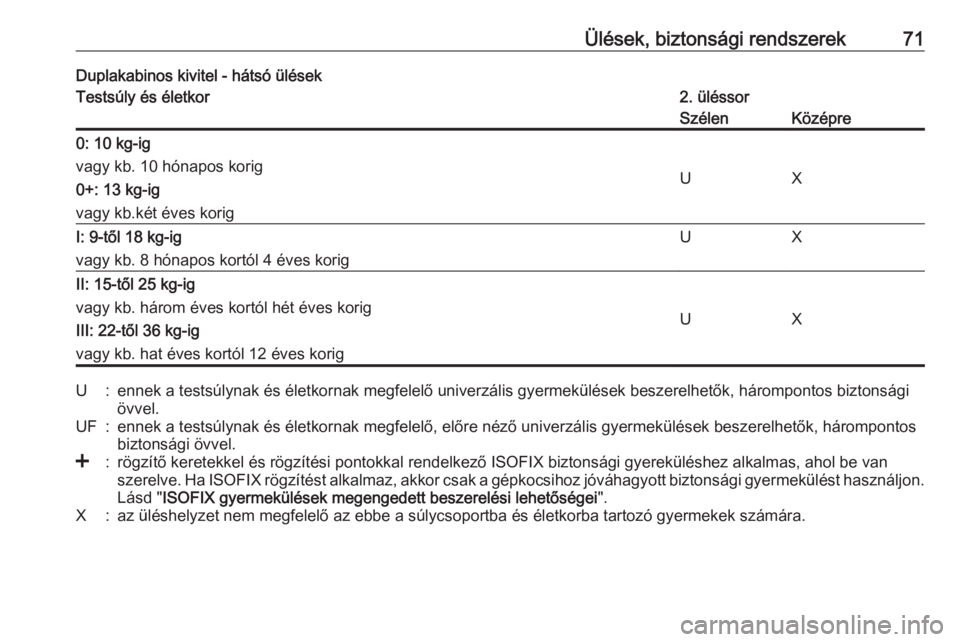

Ülések, biztonsági rendszerek71Duplakabinos kivitel - hátsó ülésekTestsúly és életkor2. üléssorSzélenKözépre0: 10 kg-ig
vagy kb. 10 hónapos korig
0+: 13 kg-ig
vagy kb.két éves korig
UX
I: 9-től 18 kg-ig
vagy kb. 8 hónapos kortól 4 éves korigUXII: 15-től 25 kg-ig
vagy kb. három éves kortól hét éves korig III: 22-től 36 kg-ig
vagy kb. hat éves kortól 12 éves korig
UX
U:ennek a testsúlynak és életkornak megfelelő univerzális gyermekülések beszerelhetők, hárompontos biztonsági övvel.UF:ennek a testsúlynak és életkornak megfelelő, előre néző univerzális gyermekülések beszerelhetők, hárompontosbiztonsági övvel.<:rögzítő keretekkel és rögzítési pontokkal rendelkező ISOFIX biztonsági gyereküléshez alkalmas, ahol be van szerelve. Ha ISOFIX rögzítést alkalmaz, akkor csak a gépkocsihoz jóváhagyott biztonsági gyermekülést használjon.
Lásd " ISOFIX gyermekülések megengedett beszerelési lehetőségei ".X:az üléshelyzet nem megfelelő az ebbe a súlycsoportba és életkorba tartozó gyermekek számára.

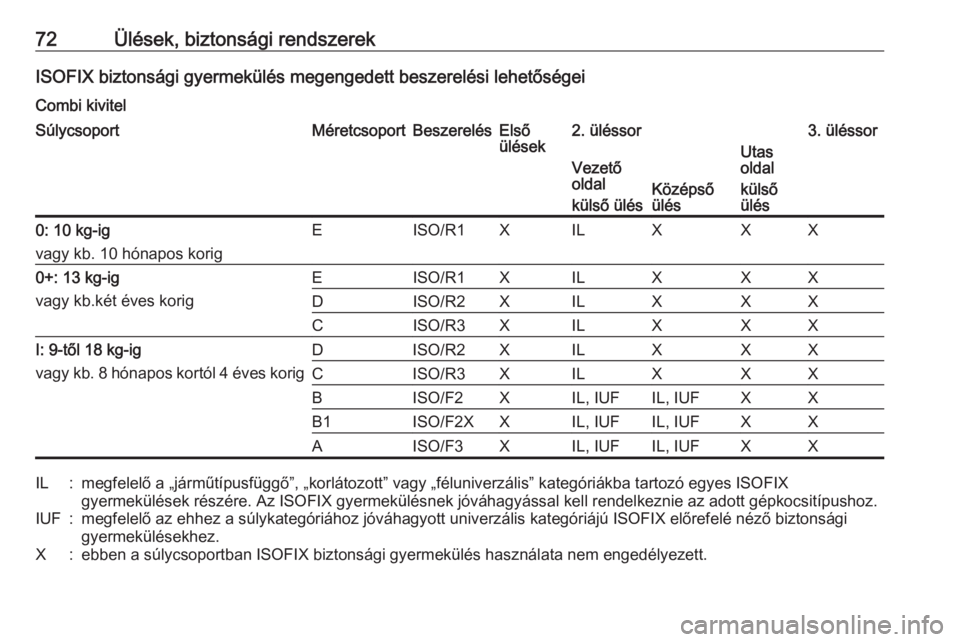

72Ülések, biztonsági rendszerekISOFIX biztonsági gyermekülés megengedett beszerelési lehetőségeiCombi kivitelSúlycsoportMéretcsoportBeszerelésElső
ülések2. üléssor3. üléssorVezető
oldal
külső ülés
Középső
ülés
Utas
oldal
külső
ülés0: 10 kg-ig
vagy kb. 10 hónapos korigEISO/R1XILXXX0+: 13 kg-ig
vagy kb.két éves korigEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXI: 9-től 18 kg-ig
vagy kb. 8 hónapos kortól 4 éves korigDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:megfelelő a „járműtípusfüggő”, „korlátozott” vagy „féluniverzális” kategóriákba tartozó egyes ISOFIX
gyermekülések részére. Az ISOFIX gyermekülésnek jóváhagyással kell rendelkeznie az adott gépkocsitípushoz.IUF:megfelelő az ehhez a súlykategóriához jóváhagyott univerzális kategóriájú ISOFIX előrefelé néző biztonsági
gyermekülésekhez.X:ebben a súlycsoportban ISOFIX biztonsági gyermekülés használata nem engedélyezett.

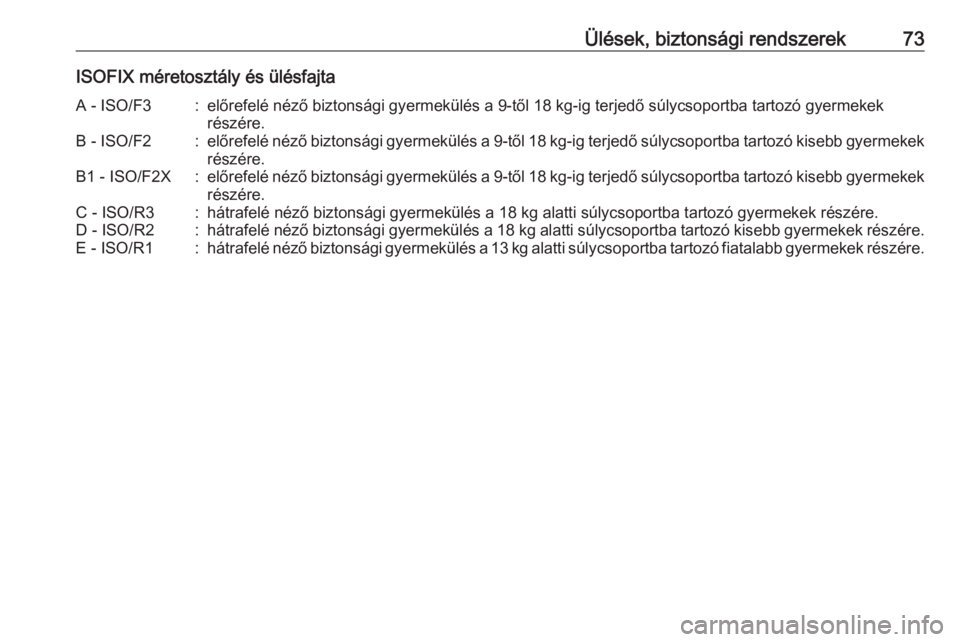

Ülések, biztonsági rendszerek73ISOFIX méretosztály és ülésfajtaA - ISO/F3:előrefelé néző biztonsági gyermekülés a 9-től 18 kg-ig terjedő súlycsoportba tartozó gyermekekrészére.B - ISO/F2:előrefelé néző biztonsági gyermekülés a 9-től 18 kg-ig terjedő súlycsoportba tartozó kisebb gyermekek
részére.B1 - ISO/F2X:előrefelé néző biztonsági gyermekülés a 9-től 18 kg-ig terjedő súlycsoportba tartozó kisebb gyermekek
részére.C - ISO/R3:hátrafelé néző biztonsági gyermekülés a 18 kg alatti súlycsoportba tartozó gyermekek részére.D - ISO/R2:hátrafelé néző biztonsági gyermekülés a 18 kg alatti súlycsoportba tartozó kisebb gyermekek részére.E - ISO/R1:hátrafelé néző biztonsági gyermekülés a 13 kg alatti súlycsoportba tartozó fiatalabb gyermekek részére.

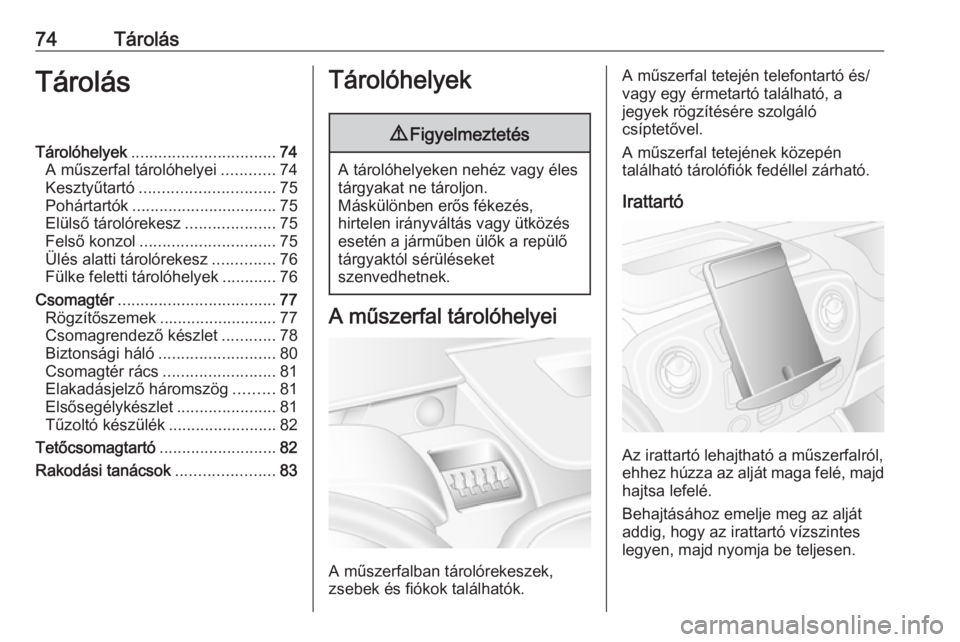

74TárolásTárolásTárolóhelyek................................ 74
A műszerfal tárolóhelyei ............74
Kesztyűtartó .............................. 75
Pohártartók ................................ 75
Elülső tárolórekesz ....................75
Felső konzol .............................. 75
Ülés alatti tárolórekesz ..............76
Fülke feletti tárolóhelyek ............76
Csomagtér ................................... 77
Rögzítőszemek .......................... 77
Csomagrendező készlet ............78
Biztonsági háló .......................... 80
Csomagtér rács ......................... 81
Elakadásjelző háromszög .........81
Elsősegélykészlet ......................81
Tűzoltó készülék ........................82
Tetőcsomagtartó ..........................82
Rakodási tanácsok ......................83Tárolóhelyek9Figyelmeztetés
A tárolóhelyeken nehéz vagy éles
tárgyakat ne tároljon.
Máskülönben erős fékezés,
hirtelen irányváltás vagy ütközés
esetén a járműben ülők a repülő
tárgyaktól sérüléseket
szenvedhetnek.
A műszerfal tárolóhelyei
A műszerfalban tárolórekeszek,
zsebek és fiókok találhatók.
A műszerfal tetején telefontartó és/
vagy egy érmetartó található, a
jegyek rögzítésére szolgáló
csíptetővel.
A műszerfal tetejének közepén
található tárolófiók fedéllel zárható.
Irattartó
Az irattartó lehajtható a műszerfalról,
ehhez húzza az alját maga felé, majd hajtsa lefelé.
Behajtásához emelje meg az alját
addig, hogy az irattartó vízszintes
legyen, majd nyomja be teljesen.

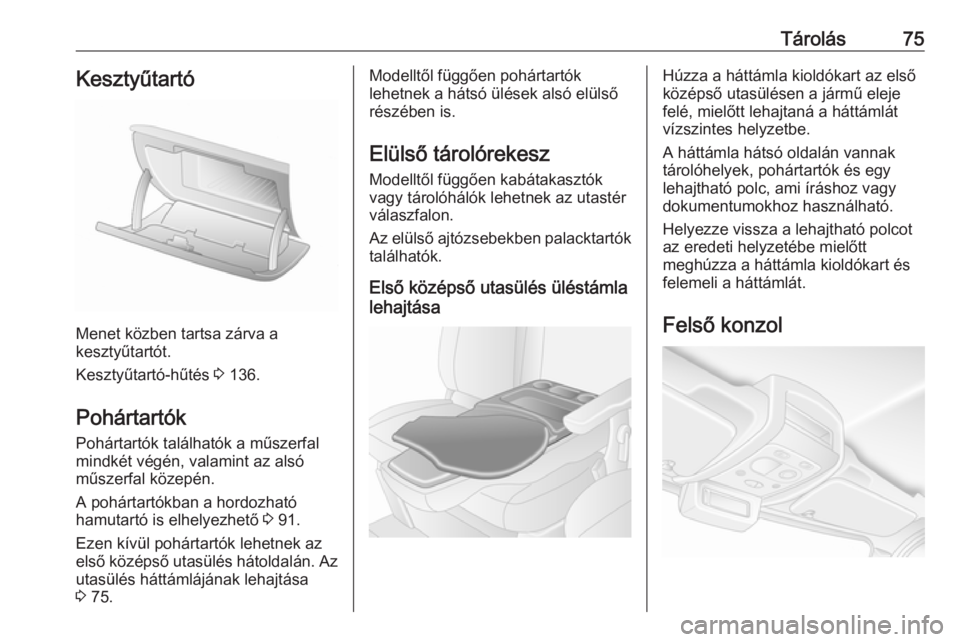

Tárolás75Kesztyűtartó
Menet közben tartsa zárva a
kesztyűtartót.
Kesztyűtartó-hűtés 3 136.
Pohártartók
Pohártartók találhatók a műszerfal mindkét végén, valamint az alsó
műszerfal közepén.
A pohártartókban a hordozható
hamutartó is elhelyezhető 3 91.
Ezen kívül pohártartók lehetnek az
első középső utasülés hátoldalán. Az
utasülés háttámlájának lehajtása
3 75.
Modelltől függően pohártartók
lehetnek a hátsó ülések alsó elülső
részében is.
Elülső tárolórekesz
Modelltől függően kabátakasztók
vagy tárolóhálók lehetnek az utastér válaszfalon.
Az elülső ajtózsebekben palacktartók találhatók.
Első középső utasülés üléstámla
lehajtásaHúzza a háttámla kioldókart az első
középső utasülésen a jármű eleje
felé, mielőtt lehajtaná a háttámlát
vízszintes helyzetbe.
A háttámla hátsó oldalán vannak
tárolóhelyek, pohártartók és egy lehajtható polc, ami íráshoz vagy
dokumentumokhoz használható.
Helyezze vissza a lehajtható polcot
az eredeti helyzetébe mielőtt
meghúzza a háttámla kioldókart és
felemeli a háttámlát.
Felső konzol

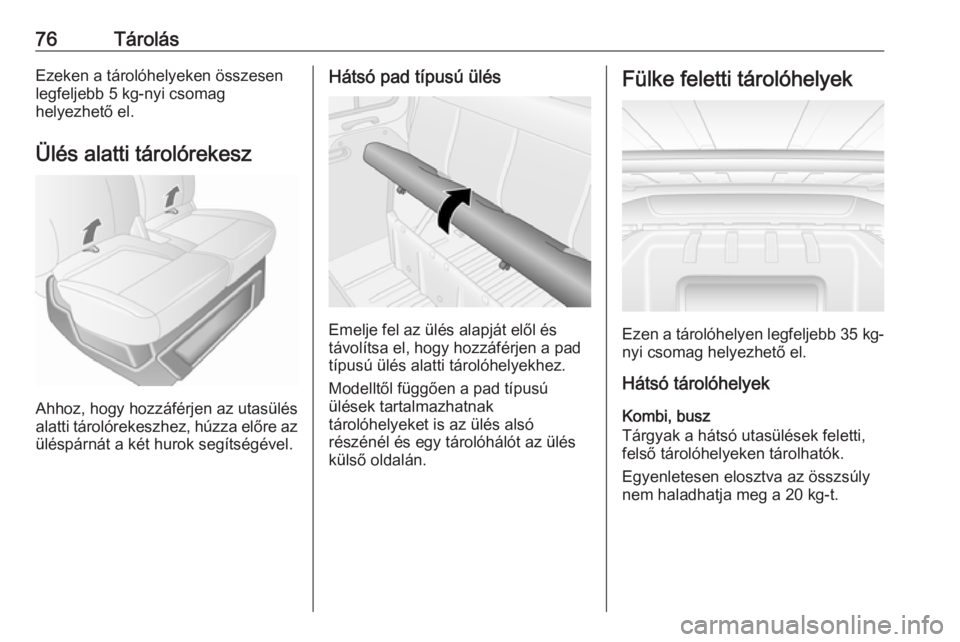

76TárolásEzeken a tárolóhelyeken összesen
legfeljebb 5 kg-nyi csomag
helyezhető el.
Ülés alatti tárolórekesz
Ahhoz, hogy hozzáférjen az utasülés
alatti tárolórekeszhez, húzza előre az
üléspárnát a két hurok segítségével.
Hátsó pad típusú ülés
Emelje fel az ülés alapját elől és
távolítsa el, hogy hozzáférjen a pad
típusú ülés alatti tárolóhelyekhez.
Modelltől függően a pad típusú
ülések tartalmazhatnak
tárolóhelyeket is az ülés alsó
részénél és egy tárolóhálót az ülés
külső oldalán.
Fülke feletti tárolóhelyek
Ezen a tárolóhelyen legfeljebb 35 kg-
nyi csomag helyezhető el.
Hátsó tárolóhelyek
Kombi, busz
Tárgyak a hátsó utasülések feletti,
felső tárolóhelyeken tárolhatók.
Egyenletesen elosztva az összsúly
nem haladhatja meg a 20 kg-t.

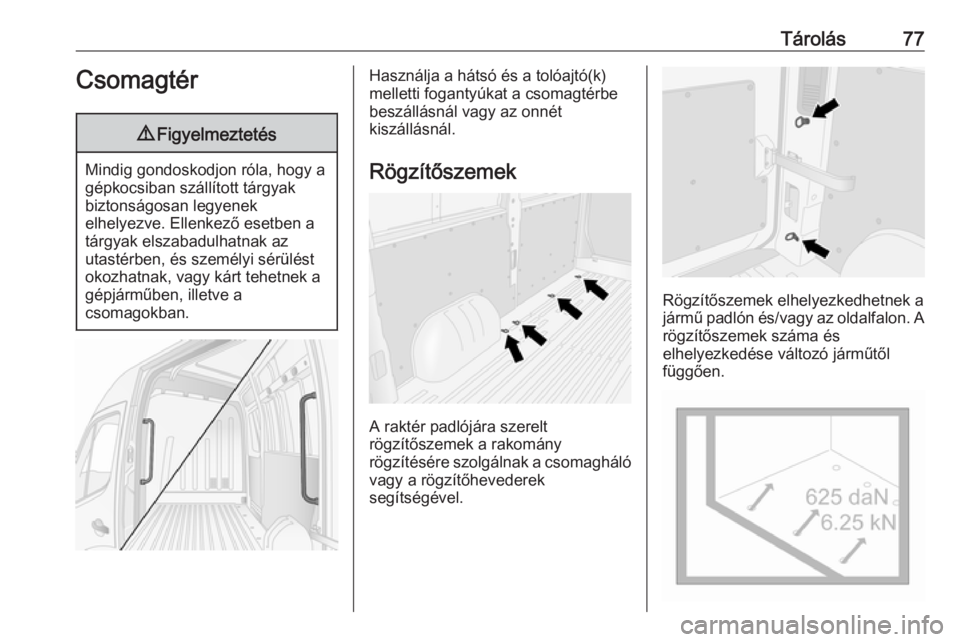

Tárolás77Csomagtér9Figyelmeztetés
Mindig gondoskodjon róla, hogy a
gépkocsiban szállított tárgyak
biztonságosan legyenek
elhelyezve. Ellenkező esetben a
tárgyak elszabadulhatnak az
utastérben, és személyi sérülést
okozhatnak, vagy kárt tehetnek a
gépjárműben, illetve a
csomagokban.
Használja a hátsó és a tolóajtó(k)
melletti fogantyúkat a csomagtérbe
beszállásnál vagy az onnét
kiszállásnál.
Rögzítőszemek
A raktér padlójára szerelt
rögzítőszemek a rakomány
rögzítésére szolgálnak a csomagháló
vagy a rögzítőhevederek
segítségével.
Rögzítőszemek elhelyezkedhetnek a
jármű padlón és/vagy az oldalfalon. A
rögzítőszemek száma és
elhelyezkedése változó járműtől
függően.

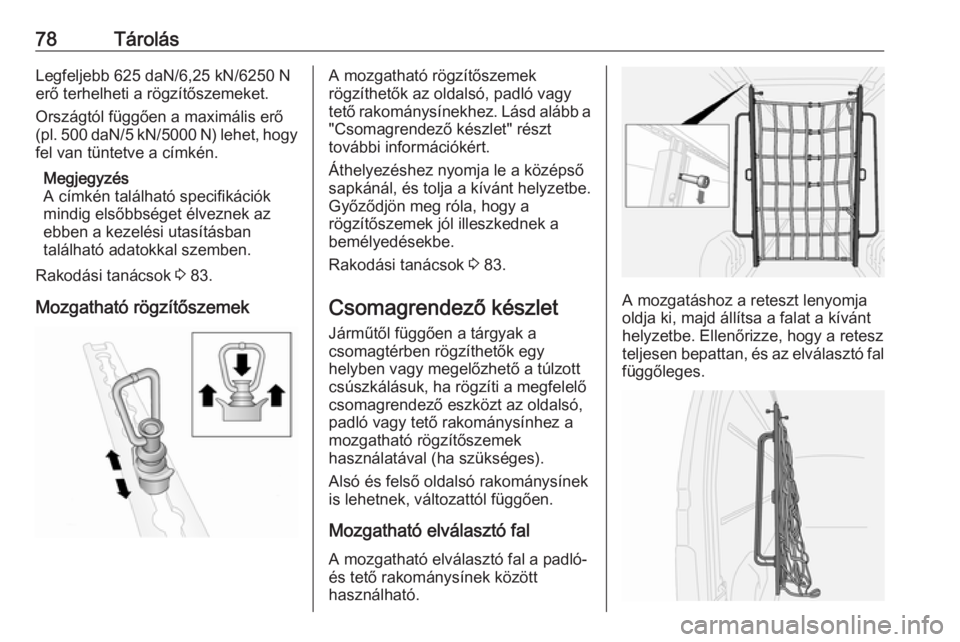

78TárolásLegfeljebb 625 daN/6,25 kN/6250 Nerő terhelheti a rögzítőszemeket.
Országtól függően a maximális erő
(pl. 500 daN /5 kN /5000 N) lehet, hogy
fel van tüntetve a címkén.
Megjegyzés
A címkén található specifikációk
mindig elsőbbséget élveznek az ebben a kezelési utasításban
található adatokkal szemben.
Rakodási tanácsok 3 83.
Mozgatható rögzítőszemekA mozgatható rögzítőszemek
rögzíthetők az oldalsó, padló vagy
tető rakománysínekhez. Lásd alább a "Csomagrendező készlet" részt
további információkért.
Áthelyezéshez nyomja le a középső
sapkánál, és tolja a kívánt helyzetbe.
Győződjön meg róla, hogy a
rögzítőszemek jól illeszkednek a bemélyedésekbe.
Rakodási tanácsok 3 83.
Csomagrendező készlet
Járműtől függően a tárgyak a
csomagtérben rögzíthetők egy
helyben vagy megelőzhető a túlzott
csúszkálásuk, ha rögzíti a megfelelő
csomagrendező eszközt az oldalsó,
padló vagy tető rakománysínhez a
mozgatható rögzítőszemek
használatával (ha szükséges).
Alsó és felső oldalsó rakománysínek
is lehetnek, változattól függően.
Mozgatható elválasztó fal
A mozgatható elválasztó fal a padló-
és tető rakománysínek között
használható.
A mozgatáshoz a reteszt lenyomja
oldja ki, majd állítsa a falat a kívánt
helyzetbe. Ellenőrizze, hogy a retesz
teljesen bepattan, és az elválasztó fal függőleges.
