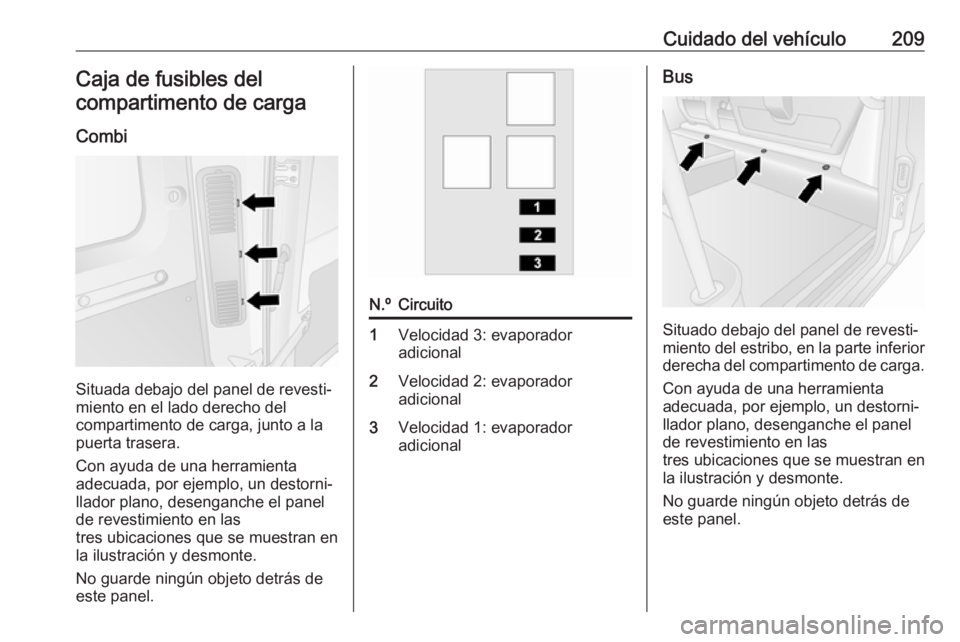

Cuidado del vehículo209Caja de fusibles del
compartimento de carga
Combi
Situada debajo del panel de revesti‐
miento en el lado derecho del
compartimento de carga, junto a la
puerta trasera.
Con ayuda de una herramienta adecuada, por ejemplo, un destorni‐
llador plano, desenganche el panel
de revestimiento en las
tres ubicaciones que se muestran en
la ilustración y desmonte.
No guarde ningún objeto detrás de
este panel.
N.ºCircuito1Velocidad 3: evaporador
adicional2Velocidad 2: evaporador
adicional3Velocidad 1: evaporador
adicionalBus
Situado debajo del panel de revesti‐
miento del estribo, en la parte inferior derecha del compartimento de carga.
Con ayuda de una herramienta
adecuada, por ejemplo, un destorni‐
llador plano, desenganche el panel
de revestimiento en las
tres ubicaciones que se muestran en
la ilustración y desmonte.
No guarde ningún objeto detrás de
este panel.

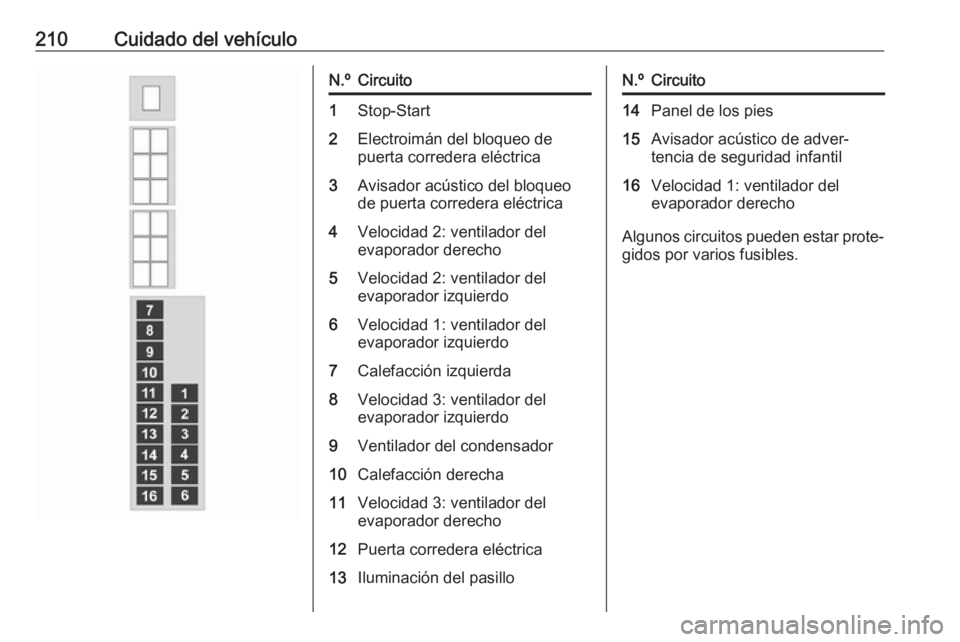

210Cuidado del vehículoN.ºCircuito1Stop-Start2Electroimán del bloqueo de
puerta corredera eléctrica3Avisador acústico del bloqueo
de puerta corredera eléctrica4Velocidad 2: ventilador del
evaporador derecho5Velocidad 2: ventilador del
evaporador izquierdo6Velocidad 1: ventilador del
evaporador izquierdo7Calefacción izquierda8Velocidad 3: ventilador del
evaporador izquierdo9Ventilador del condensador10Calefacción derecha11Velocidad 3: ventilador del
evaporador derecho12Puerta corredera eléctrica13Iluminación del pasilloN.ºCircuito14Panel de los pies15Avisador acústico de adver‐
tencia de seguridad infantil16Velocidad 1: ventilador del
evaporador derecho
Algunos circuitos pueden estar prote‐
gidos por varios fusibles.

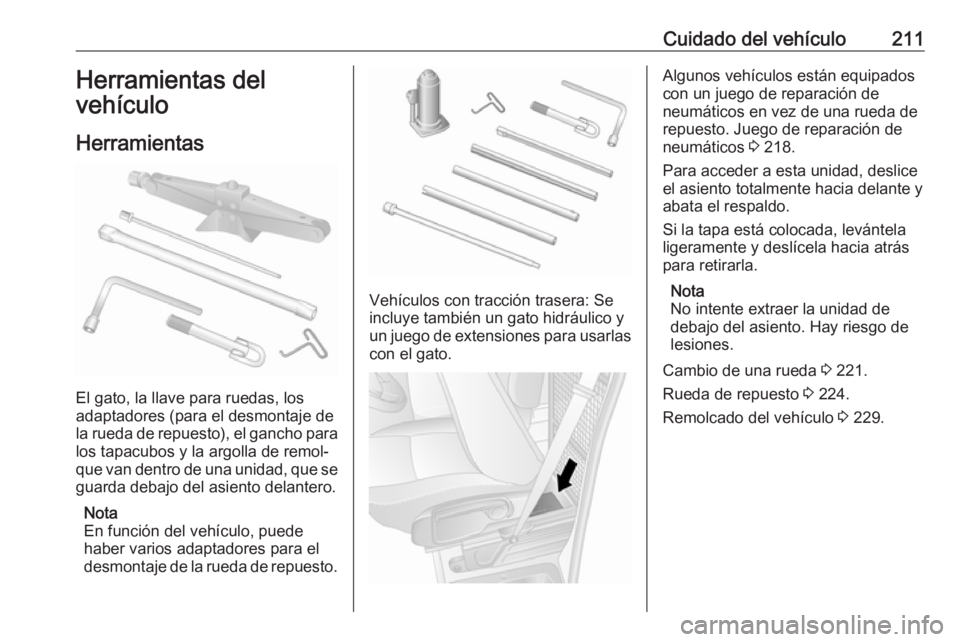

Cuidado del vehículo211Herramientas del
vehículo
Herramientas
El gato, la llave para ruedas, los
adaptadores (para el desmontaje de
la rueda de repuesto), el gancho para
los tapacubos y la argolla de remol‐
que van dentro de una unidad, que se guarda debajo del asiento delantero.
Nota
En función del vehículo, puede
haber varios adaptadores para el
desmontaje de la rueda de repuesto.
Vehículos con tracción trasera: Se
incluye también un gato hidráulico y
un juego de extensiones para usarlas
con el gato.
Algunos vehículos están equipados
con un juego de reparación de
neumáticos en vez de una rueda de
repuesto. Juego de reparación de
neumáticos 3 218.
Para acceder a esta unidad, deslice
el asiento totalmente hacia delante y
abata el respaldo.
Si la tapa está colocada, levántela
ligeramente y deslícela hacia atrás
para retirarla.
Nota
No intente extraer la unidad de
debajo del asiento. Hay riesgo de
lesiones.
Cambio de una rueda 3 221.
Rueda de repuesto 3 224.
Remolcado del vehículo 3 229.

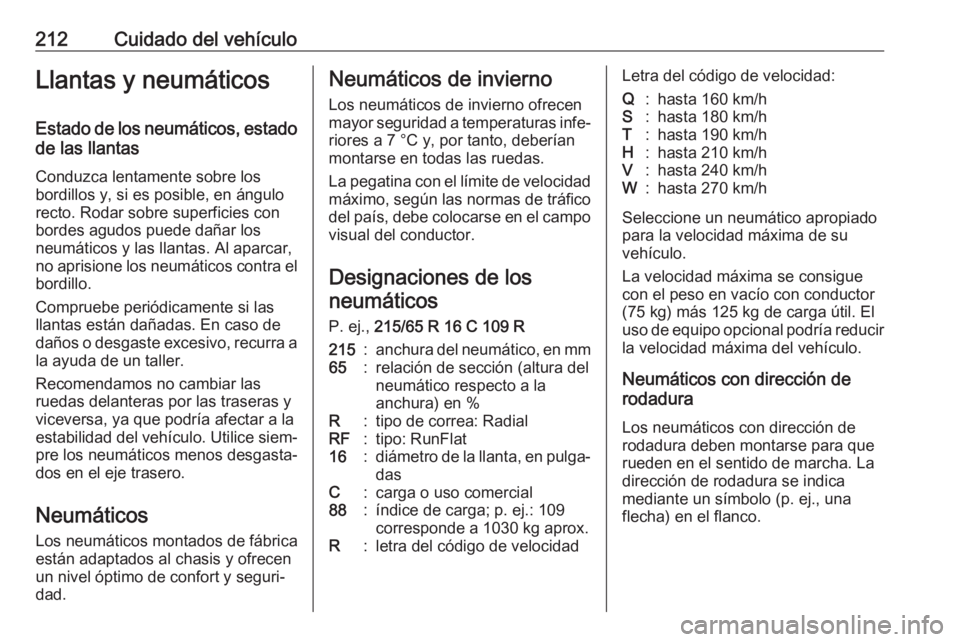

212Cuidado del vehículoLlantas y neumáticosEstado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el
bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Recomendamos no cambiar las
ruedas delanteras por las traseras y
viceversa, ya que podría afectar a la
estabilidad del vehículo. Utilice siem‐
pre los neumáticos menos desgasta‐
dos en el eje trasero.
Neumáticos
Los neumáticos montados de fábrica están adaptados al chasis y ofrecen
un nivel óptimo de confort y seguri‐
dad.Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.
La pegatina con el límite de velocidad
máximo, según las normas de tráfico
del país, debe colocarse en el campo
visual del conductor.
Designaciones de losneumáticos
P. ej., 215/65 R 16 C 109 R215:anchura del neumático, en mm65:relación de sección (altura del
neumático respecto a la
anchura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pulga‐ dasC:carga o uso comercial88:índice de carga; p. ej.: 109
corresponde a 1030 kg aprox.R:letra del código de velocidadLetra del código de velocidad:Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica
mediante un símbolo (p. ej., una
flecha) en el flanco.

Cuidado del vehículo213Presión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto. Esto es
aplicable también a los vehículos con sistema de control de presión de los
neumáticos.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta del conductor,
indica los neumáticos equipados
originalmente y las presiones corres‐ pondientes. Infle siempre los neumá‐
ticos con las presiones indicadas en
la etiqueta.
Presiones de los neumáticos 3 262.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad delvehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos
difieren en función de diversas opcio‐ nes. Para obtener el valor correcto de
presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el código de identifica‐
ción del motor. Datos del motor
3 243.
2. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 262.
Para conocer los neumáticos homo‐ logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
9 Advertencia
Para neumáticos específicos la
presión de los neumáticos reco‐
mendada como se muestra en la
tabla de presión de los neumáti‐
cos puede exceder la presión
máxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.

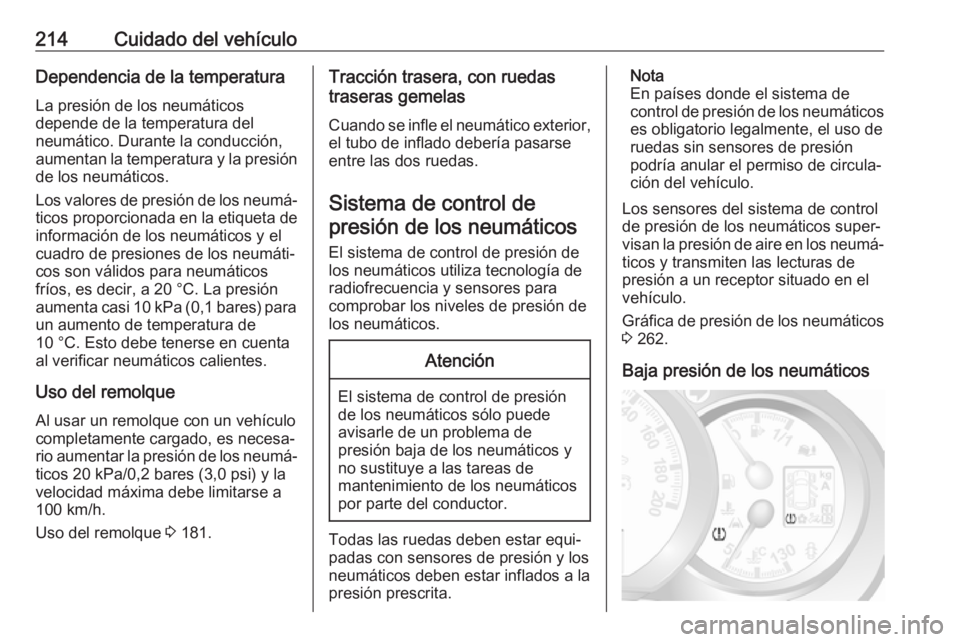

214Cuidado del vehículoDependencia de la temperaturaLa presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos.
Los valores de presión de los neumá‐
ticos proporcionada en la etiqueta de información de los neumáticos y el
cuadro de presiones de los neumáti‐
cos son válidos para neumáticos
fríos, es decir, a 20 °C. La presión
aumenta casi 10 kPa (0,1 bares) para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
Uso del remolque
Al usar un remolque con un vehículo completamente cargado, es necesa‐
rio aumentar la presión de los neumá‐ ticos 20 kPa/0,2 bares (3,0 psi) y la
velocidad máxima debe limitarse a
100 km/h.
Uso del remolque 3 181.Tracción trasera, con ruedas
traseras gemelas
Cuando se infle el neumático exterior,
el tubo de inflado debería pasarse
entre las dos ruedas.
Sistema de control de presión de los neumáticos
El sistema de control de presión de
los neumáticos utiliza tecnología de
radiofrecuencia y sensores para
comprobar los niveles de presión de
los neumáticos.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Los sensores del sistema de control
de presión de los neumáticos super‐
visan la presión de aire en los neumá‐ ticos y transmiten las lecturas de
presión a un receptor situado en el
vehículo.
Gráfica de presión de los neumáticos 3 262.
Baja presión de los neumáticos

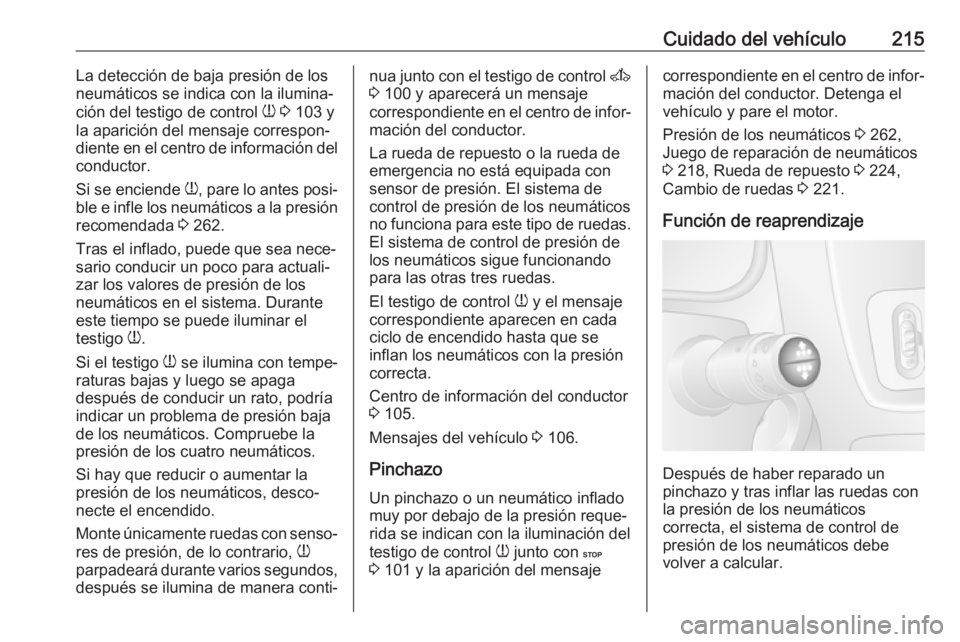

Cuidado del vehículo215La detección de baja presión de los
neumáticos se indica con la ilumina‐
ción del testigo de control w 3 103 y
la aparición del mensaje correspon‐
diente en el centro de información del
conductor.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 262.
Tras el inflado, puede que sea nece‐
sario conducir un poco para actuali‐
zar los valores de presión de los
neumáticos en el sistema. Durante
este tiempo se puede iluminar el
testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga
después de conducir un rato, podría
indicar un problema de presión baja
de los neumáticos. Compruebe la
presión de los cuatro neumáticos.
Si hay que reducir o aumentar la
presión de los neumáticos, desco‐ necte el encendido.
Monte únicamente ruedas con senso‐
res de presión, de lo contrario, w
parpadeará durante varios segundos, después se ilumina de manera conti‐nua junto con el testigo de control A
3 100 y aparecerá un mensaje
correspondiente en el centro de infor‐
mación del conductor.
La rueda de repuesto o la rueda de emergencia no está equipada consensor de presión. El sistema de
control de presión de los neumáticos
no funciona para este tipo de ruedas. El sistema de control de presión de
los neumáticos sigue funcionando
para las otras tres ruedas.
El testigo de control w y el mensaje
correspondiente aparecen en cada
ciclo de encendido hasta que se
inflan los neumáticos con la presión
correcta.
Centro de información del conductor
3 105.
Mensajes del vehículo 3 106.
Pinchazo
Un pinchazo o un neumático inflado
muy por debajo de la presión reque‐
rida se indican con la iluminación del
testigo de control w junto con C
3 101 y la aparición del mensajecorrespondiente en el centro de infor‐
mación del conductor. Detenga el
vehículo y pare el motor.
Presión de los neumáticos 3 262,
Juego de reparación de neumáticos
3 218, Rueda de repuesto 3 224,
Cambio de ruedas 3 221.
Función de reaprendizaje
Después de haber reparado un
pinchazo y tras inflar las ruedas con
la presión de los neumáticos
correcta, el sistema de control de
presión de los neumáticos debe
volver a calcular.

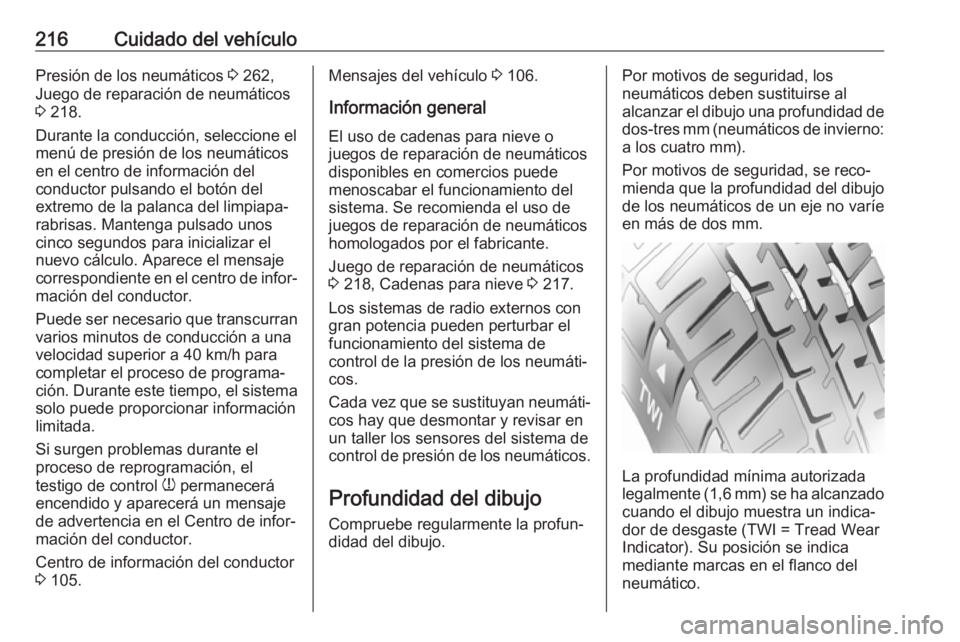

216Cuidado del vehículoPresión de los neumáticos 3 262,
Juego de reparación de neumáticos 3 218.
Durante la conducción, seleccione el
menú de presión de los neumáticos
en el centro de información del
conductor pulsando el botón del
extremo de la palanca del limpiapa‐
rabrisas. Mantenga pulsado unos
cinco segundos para inicializar el
nuevo cálculo. Aparece el mensaje
correspondiente en el centro de infor‐
mación del conductor.
Puede ser necesario que transcurran
varios minutos de conducción a una
velocidad superior a 40 km/h para
completar el proceso de programa‐
ción. Durante este tiempo, el sistema
solo puede proporcionar información
limitada.
Si surgen problemas durante el
proceso de reprogramación, el
testigo de control w permanecerá
encendido y aparecerá un mensaje
de advertencia en el Centro de infor‐
mación del conductor.
Centro de información del conductor
3 105.Mensajes del vehículo 3 106.
Información general
El uso de cadenas para nieve o
juegos de reparación de neumáticos
disponibles en comercios puede
menoscabar el funcionamiento del
sistema. Se recomienda el uso de
juegos de reparación de neumáticos
homologados por el fabricante.
Juego de reparación de neumáticos
3 218, Cadenas para nieve 3 217.
Los sistemas de radio externos con gran potencia pueden perturbar el
funcionamiento del sistema de
control de la presión de los neumáti‐
cos.
Cada vez que se sustituyan neumáti‐ cos hay que desmontar y revisar en
un taller los sensores del sistema de
control de presión de los neumáticos.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.Por motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de
dos- tres mm (neumáticos de invierno:
a los cuatro mm).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe en más de dos mm.
La profundidad mínima autorizada
legalmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica
mediante marcas en el flanco del
neumático.

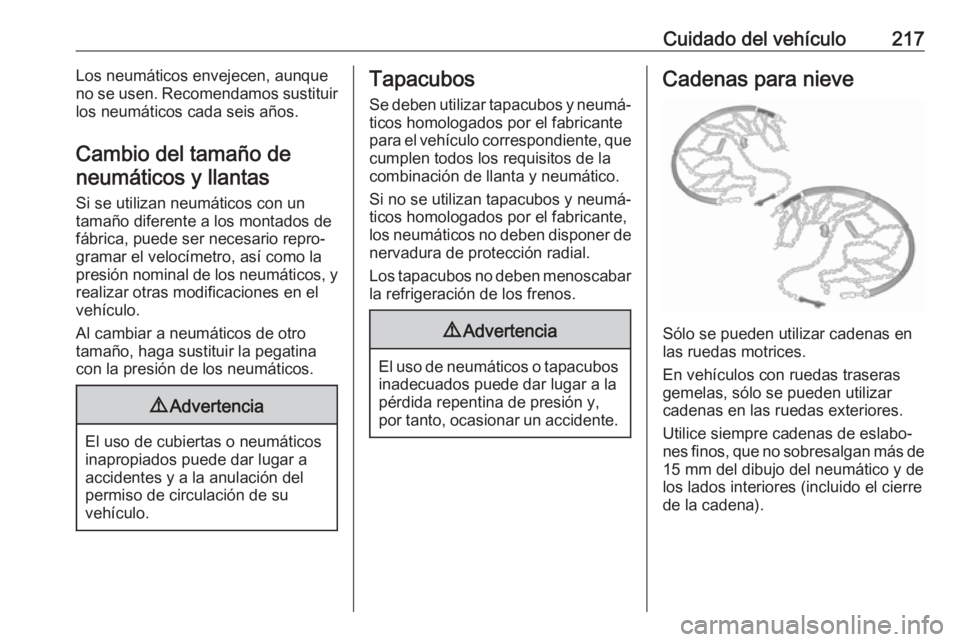

Cuidado del vehículo217Los neumáticos envejecen, aunque
no se usen. Recomendamos sustituir
los neumáticos cada seis años.
Cambio del tamaño de neumáticos y llantas
Si se utilizan neumáticos con un
tamaño diferente a los montados de
fábrica, puede ser necesario repro‐
gramar el velocímetro, así como la
presión nominal de los neumáticos, y
realizar otras modificaciones en el vehículo.
Al cambiar a neumáticos de otro
tamaño, haga sustituir la pegatina
con la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su
vehículo.
Tapacubos
Se deben utilizar tapacubos y neumá‐
ticos homologados por el fabricante
para el vehículo correspondiente, que cumplen todos los requisitos de la
combinación de llanta y neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas motrices.
En vehículos con ruedas traseras
gemelas, sólo se pueden utilizar
cadenas en las ruedas exteriores.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 15 mm del dibujo del neumático y de
los lados interiores (incluido el cierre de la cadena).

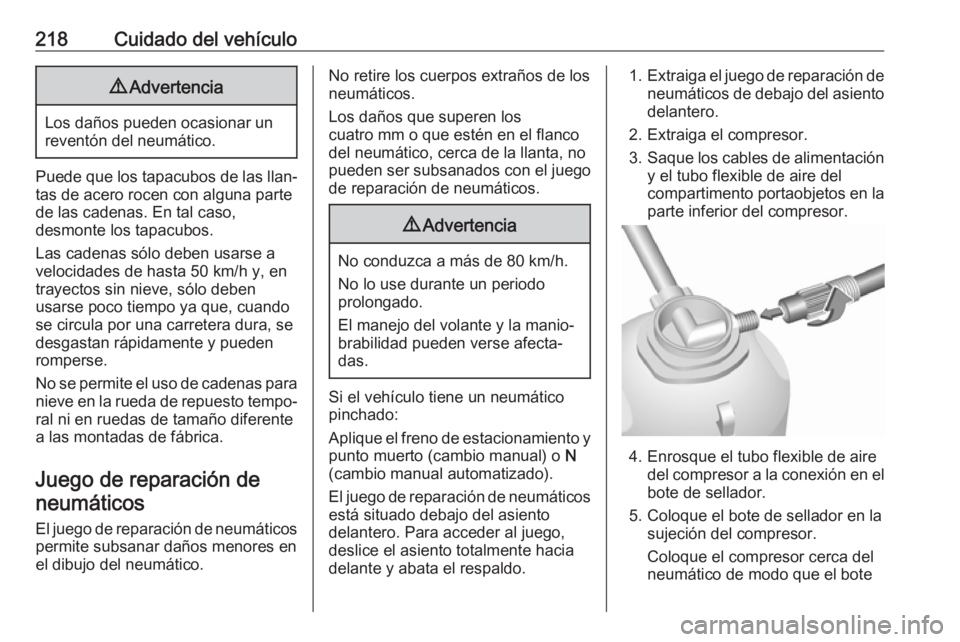

218Cuidado del vehículo9Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Puede que los tapacubos de las llan‐
tas de acero rocen con alguna parte
de las cadenas. En tal caso,
desmonte los tapacubos.
Las cadenas sólo deben usarse a
velocidades de hasta 50 km/h y, en
trayectos sin nieve, sólo deben
usarse poco tiempo ya que, cuando
se circula por una carretera dura, se
desgastan rápidamente y pueden
romperse.
No se permite el uso de cadenas para
nieve en la rueda de repuesto tempo‐ ral ni en ruedas de tamaño diferente
a las montadas de fábrica.
Juego de reparación deneumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los
cuatro mm o que estén en el flanco
del neumático, cerca de la llanta, no
pueden ser subsanados con el juego
de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo
prolongado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐
das.
Si el vehículo tiene un neumático
pinchado:
Aplique el freno de estacionamiento y
punto muerto (cambio manual) o N
(cambio manual automatizado).
El juego de reparación de neumáticos está situado debajo del asiento
delantero. Para acceder al juego,
deslice el asiento totalmente hacia delante y abata el respaldo.
1. Extraiga el juego de reparación de
neumáticos de debajo del asiento
delantero.
2. Extraiga el compresor.
3. Saque los cables de alimentación
y el tubo flexible de aire del
compartimento portaobjetos en la
parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
