Conservação do veículo199Atenção
Não rodar a chave de ignição paraa posição 3 antes de iniciar o
procedimento de purga.
Posições do interruptor da ignição
3 143.
1. Rodar a chave de ignição para a
posição 2 e manter durante
5 segundos.
2. Rodar a chave de volta para a posição 1 e aguardar durante
3 segundos.
3. Repetir os Passos 1 e 2 várias vezes.
4. Rodar a chave para a posição 3 e
em seguida de volta para 0.
Se não for possível pôr o motor a funcionar ao fim de várias tentativas
de sangramento do sistema de
combustível diesel, recorrer à ajuda
de uma oficina.
Substituição das escovas
do limpa para-brisas
Escovas no pára-brisas
Se necessário, utilizar o degrau
situado por baixo dos faróis para
alcançar o limpa-para-brisas.
Levantar o braço da escova do limpa-
-pára-brisas, pressionar o grampo de
retenção no sentido do braço da
escova e separar a escova do limpa-
-vidros.
Fixar ao braço do limpa-vidros a
escova limpa-vidros de forma
ligeiramente angulada e empurrar até encaixar.
Baixar o braço cuidadosamente.

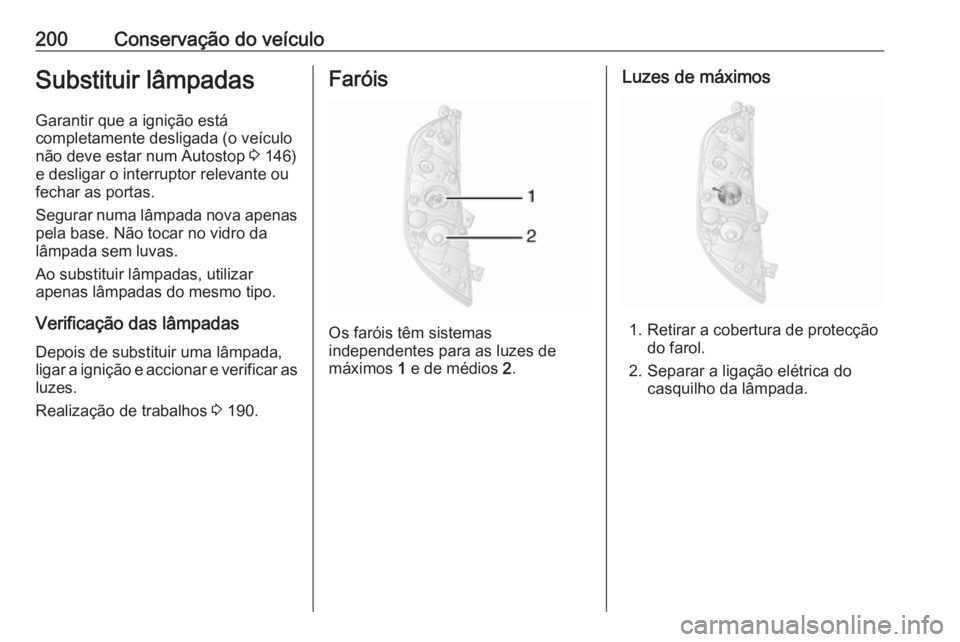

200Conservação do veículoSubstituir lâmpadas
Garantir que a ignição está
completamente desligada (o veículo
não deve estar num Autostop 3 146)
e desligar o interruptor relevante ou
fechar as portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Verificação das lâmpadas Depois de substituir uma lâmpada,
ligar a ignição e accionar e verificar as luzes.
Realização de trabalhos 3 190.Faróis
Os faróis têm sistemas
independentes para as luzes de
máximos 1 e de médios 2.
Luzes de máximos
1. Retirar a cobertura de protecção
do farol.
2. Separar a ligação elétrica do casquilho da lâmpada.

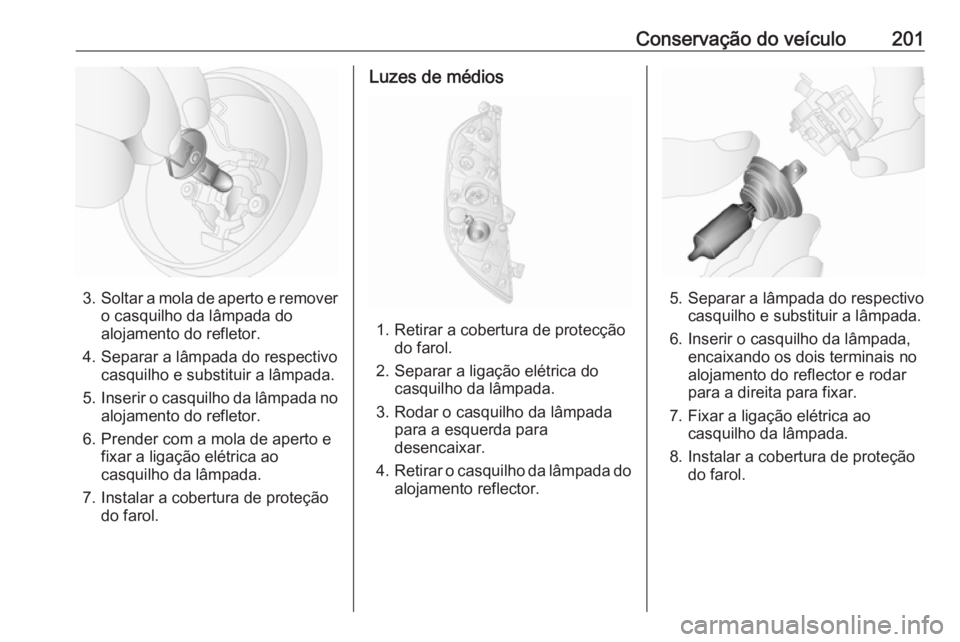

Conservação do veículo201
3.Soltar a mola de aperto e remover
o casquilho da lâmpada do
alojamento do refletor.
4. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
5. Inserir o casquilho da lâmpada no
alojamento do refletor.
6. Prender com a mola de aperto e fixar a ligação elétrica ao
casquilho da lâmpada.
7. Instalar a cobertura de proteção do farol.
Luzes de médios
1. Retirar a cobertura de protecção do farol.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Instalar a cobertura de proteção do farol.

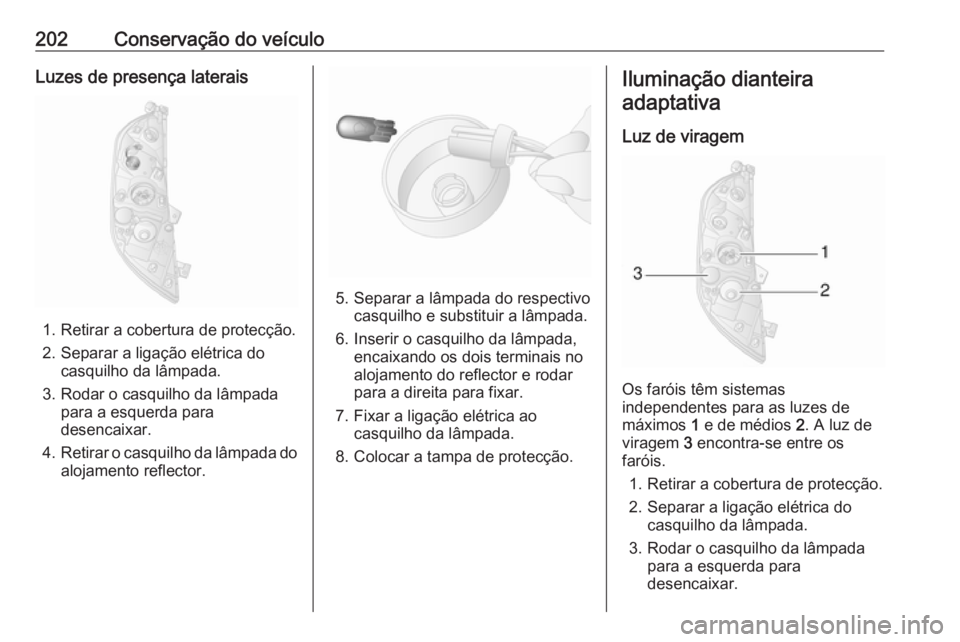

202Conservação do veículoLuzes de presença laterais
1. Retirar a cobertura de protecção.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Colocar a tampa de protecção.
Iluminação dianteira
adaptativa
Luz de viragem
Os faróis têm sistemas
independentes para as luzes de
máximos 1 e de médios 2. A luz de
viragem 3 encontra-se entre os
faróis.
1. Retirar a cobertura de protecção.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.

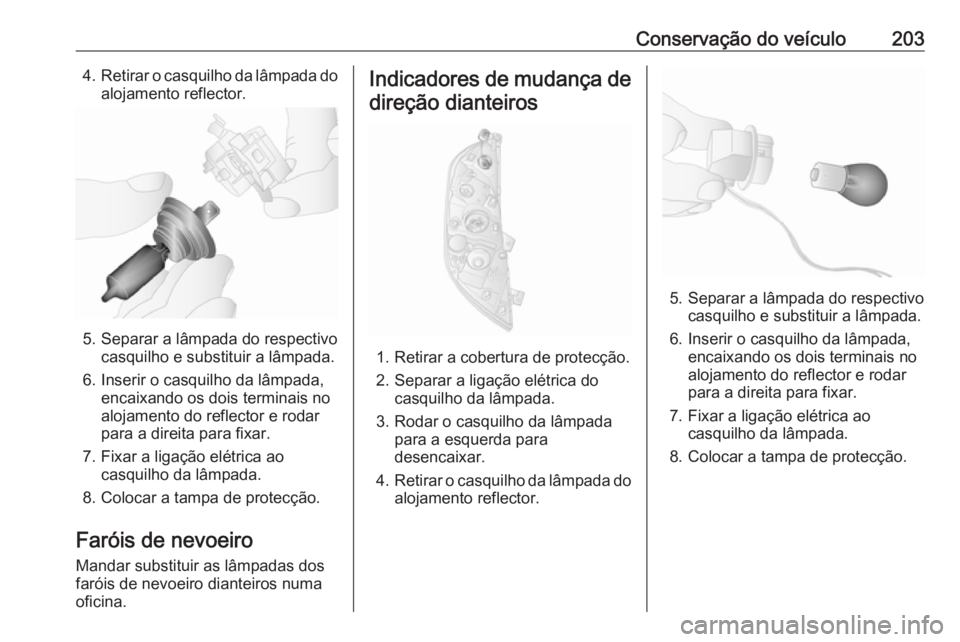

Conservação do veículo2034.Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Colocar a tampa de protecção.
Faróis de nevoeiro Mandar substituir as lâmpadas dos
faróis de nevoeiro dianteiros numa
oficina.
Indicadores de mudança de
direção dianteiros
1. Retirar a cobertura de protecção.
2. Separar a ligação elétrica do casquilho da lâmpada.
3. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Separar a lâmpada do respectivo casquilho e substituir a lâmpada.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Fixar a ligação elétrica ao casquilho da lâmpada.
8. Colocar a tampa de protecção.

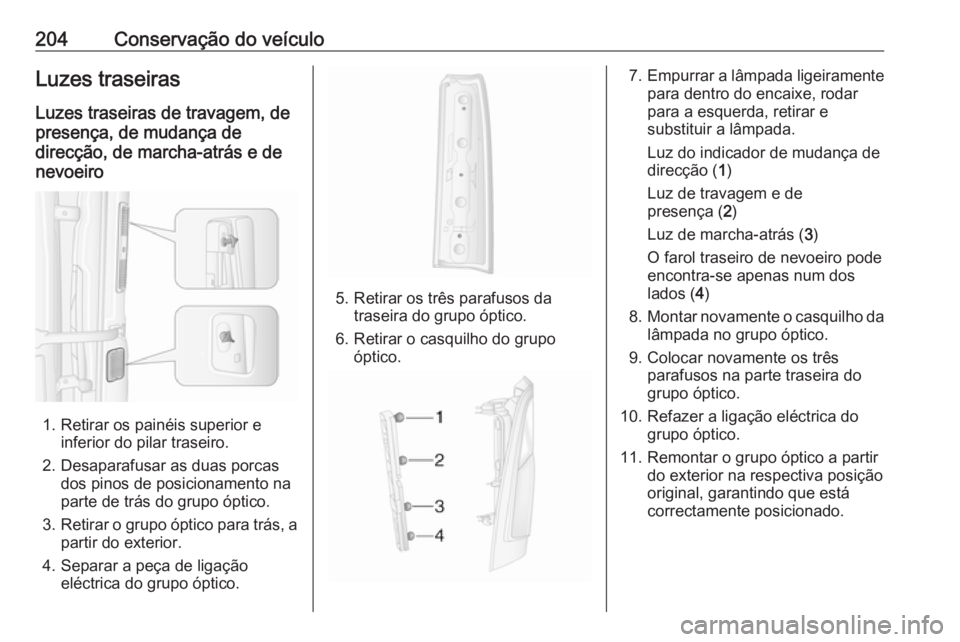

204Conservação do veículoLuzes traseiras
Luzes traseiras de travagem, de
presença, de mudança de
direcção, de marcha-atrás e de
nevoeiro
1. Retirar os painéis superior e inferior do pilar traseiro.
2. Desaparafusar as duas porcas dos pinos de posicionamento na
parte de trás do grupo óptico.
3. Retirar o grupo óptico para trás, a
partir do exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Retirar os três parafusos datraseira do grupo óptico.
6. Retirar o casquilho do grupo óptico.
7.Empurrar a lâmpada ligeiramente
para dentro do encaixe, rodar
para a esquerda, retirar e
substituir a lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
8. Montar novamente o casquilho da
lâmpada no grupo óptico.
9. Colocar novamente os três parafusos na parte traseira do
grupo óptico.
10. Refazer a ligação eléctrica do grupo óptico.
11. Remontar o grupo óptico a partir do exterior na respectiva posiçãooriginal, garantindo que está
correctamente posicionado.

Conservação do veículo20512. Colocar novamente as duasporcas nos pinos de
posicionamento na parte de trás
do grupo óptico.
13. Montar os painéis superior e inferior no pilar traseiro.
Cabina com Extensão para
Passageiros, Cabina do ChassisLuzes traseiras de travagem, de
presença, de mudança de direcção,
de marcha-atrás e de nevoeiro
1. Remover os quatro parafusos da lente.
2. Remover a lente da abertura.
3. Empurrar a lâmpada ligeiramente
para dentro do encaixe, rodar
para a esquerda, retirar e
substituir a lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
4. Instalar a lente na abertura e voltar a colocar os quatro
parafusos.
Indicadores de mudança de
direção laterais
1. Empurrar o grupo óptico para a direita e puxar no lado esquerdodo grupo óptico para o soltar da
abertura.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar o casquilho da lâmpada do grupo óptico rodando
90° e substituir a lâmpada.
4. Montar o casquilho da lâmpada no grupo óptico.

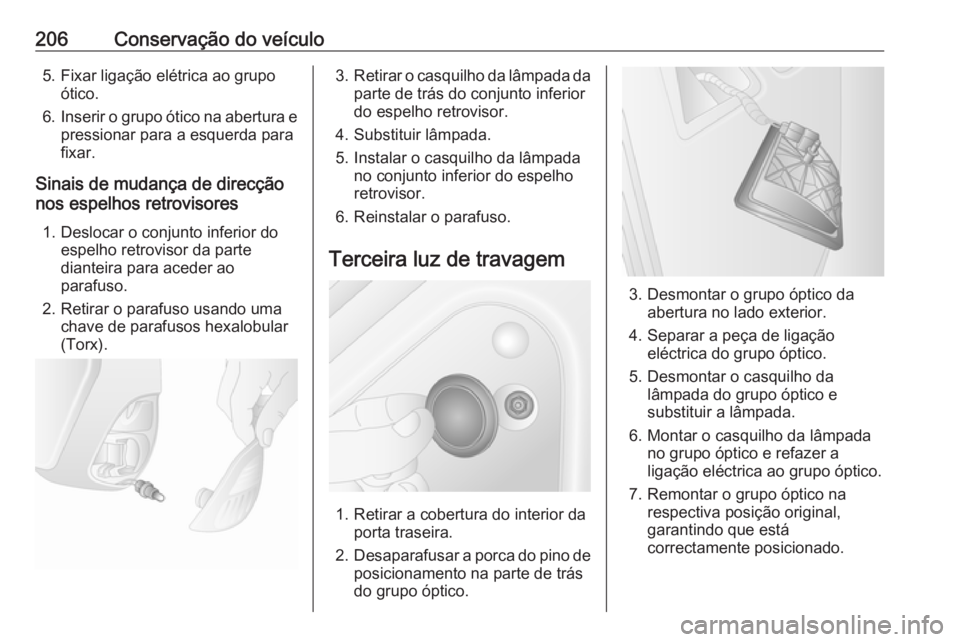

206Conservação do veículo5. Fixar ligação elétrica ao grupoótico.
6. Inserir o grupo ótico na abertura e
pressionar para a esquerda para
fixar.
Sinais de mudança de direcção
nos espelhos retrovisores
1. Deslocar o conjunto inferior do espelho retrovisor da parte
dianteira para aceder ao
parafuso.
2. Retirar o parafuso usando uma chave de parafusos hexalobular
(Torx).3. Retirar o casquilho da lâmpada da
parte de trás do conjunto inferior
do espelho retrovisor.
4. Substituir lâmpada.
5. Instalar o casquilho da lâmpada no conjunto inferior do espelho
retrovisor.
6. Reinstalar o parafuso.
Terceira luz de travagem
1. Retirar a cobertura do interior da porta traseira.
2. Desaparafusar a porca do pino de
posicionamento na parte de trás
do grupo óptico.
3. Desmontar o grupo óptico da abertura no lado exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Desmontar o casquilho da lâmpada do grupo óptico e
substituir a lâmpada.
6. Montar o casquilho da lâmpada no grupo óptico e refazer a
ligação eléctrica ao grupo óptico.
7. Remontar o grupo óptico na respectiva posição original,
garantindo que está
correctamente posicionado.

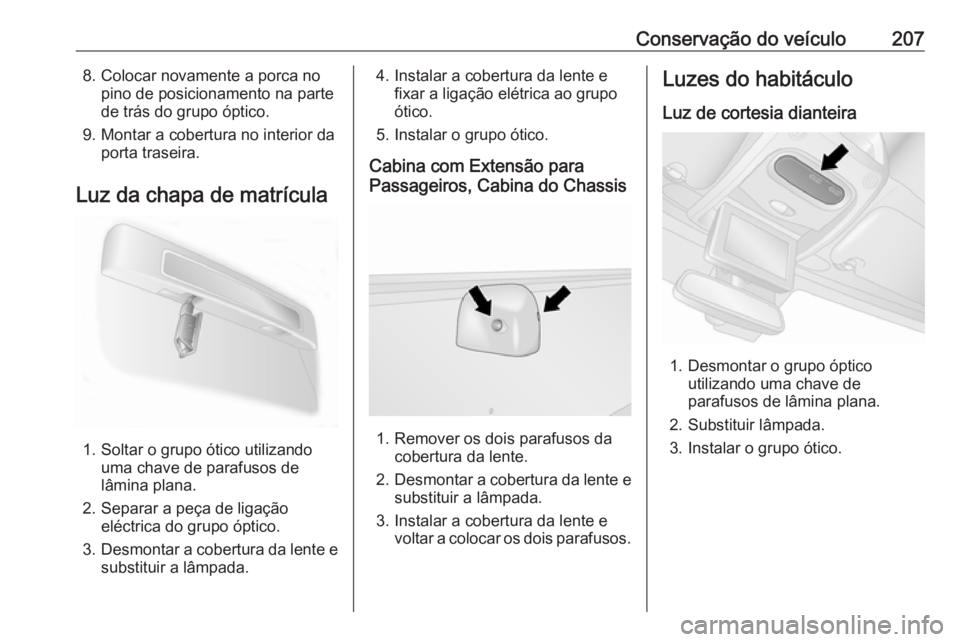

Conservação do veículo2078. Colocar novamente a porca nopino de posicionamento na partede trás do grupo óptico.
9. Montar a cobertura no interior da porta traseira.
Luz da chapa de matrícula
1. Soltar o grupo ótico utilizando uma chave de parafusos de
lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.
4. Instalar a cobertura da lente e fixar a ligação elétrica ao grupo
ótico.
5. Instalar o grupo ótico.
Cabina com Extensão para
Passageiros, Cabina do Chassis
1. Remover os dois parafusos da cobertura da lente.
2. Desmontar a cobertura da lente e
substituir a lâmpada.
3. Instalar a cobertura da lente e voltar a colocar os dois parafusos.
Luzes do habitáculo
Luz de cortesia dianteira
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Substituir lâmpada.
3. Instalar o grupo ótico.

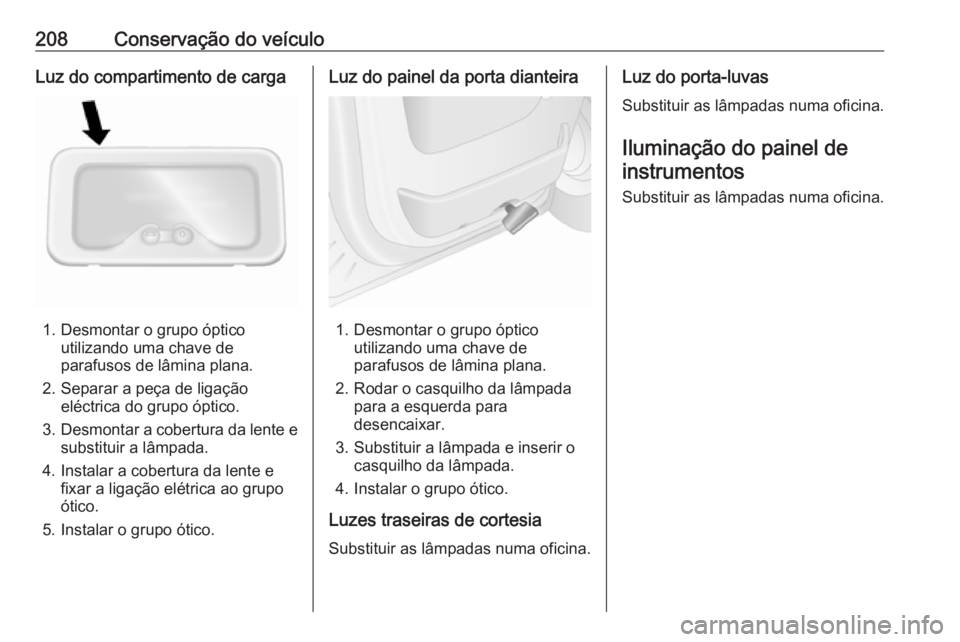

208Conservação do veículoLuz do compartimento de carga
1. Desmontar o grupo ópticoutilizando uma chave de
parafusos de lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.
4. Instalar a cobertura da lente e fixar a ligação elétrica ao grupo
ótico.
5. Instalar o grupo ótico.
Luz do painel da porta dianteira
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Rodar o casquilho da lâmpada para a esquerda para
desencaixar.
3. Substituir a lâmpada e inserir o casquilho da lâmpada.
4. Instalar o grupo ótico.
Luzes traseiras de cortesia
Substituir as lâmpadas numa oficina.
Luz do porta-luvas
Substituir as lâmpadas numa oficina.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.
