Scaunele, sistemele de siguranţă69Crew cab - scaunele din spateClasa de gabarit şi de vârstăScaunele din rândul al doileaLateralCentralGrupa 0: până la 10 kg
sau aprox. 10 luni
Grupa 0+: până la 13 kg
sau aprox. doi ani
UX
Grupa I: 9 - 18 kg
sau aprox. opt luni până la patru aniUXGrupa II: 15 - 25 kg
sau aprox. trei până la şapte ani
Grupa III: 22 - 36 kg
sau aprox. şase până la 12 ani
UX
U:adecvat pentru scaune pentru copii, din categoria universal, utilizate pentru această grupă de gabarit şi de vârstă,
împreună cu centuri de siguranţă cu fixare în trei puncte.UF:adecvat pentru scaune pentru copii orientate cu faţa şa direcţia de deplasare, din categoria universal, utilizate pentru
această grupă de gabarit şi de vârstă, împreună cu centuri de siguranţă cu fixare în trei puncte.<:adecvat pentru scaunul pentru copii ISOFIX cu suporturi de fixare şi puncte de ancorare, dacă acestea au fost prevăzute. La montarea unui sistem ISOFIX pentru ancorarea scaunului pentru copii, este permisă utilizarea doar a sistemelor avizate pentru autovehiculul respectiv. Consultaţi „ Opţiuni permise pentru instalarea unui scaun pentru
copii ISOFIX ”.X:poziţia scaunului nu este adecvată pentru copii din această grupă de gabarit şi de vârstă.

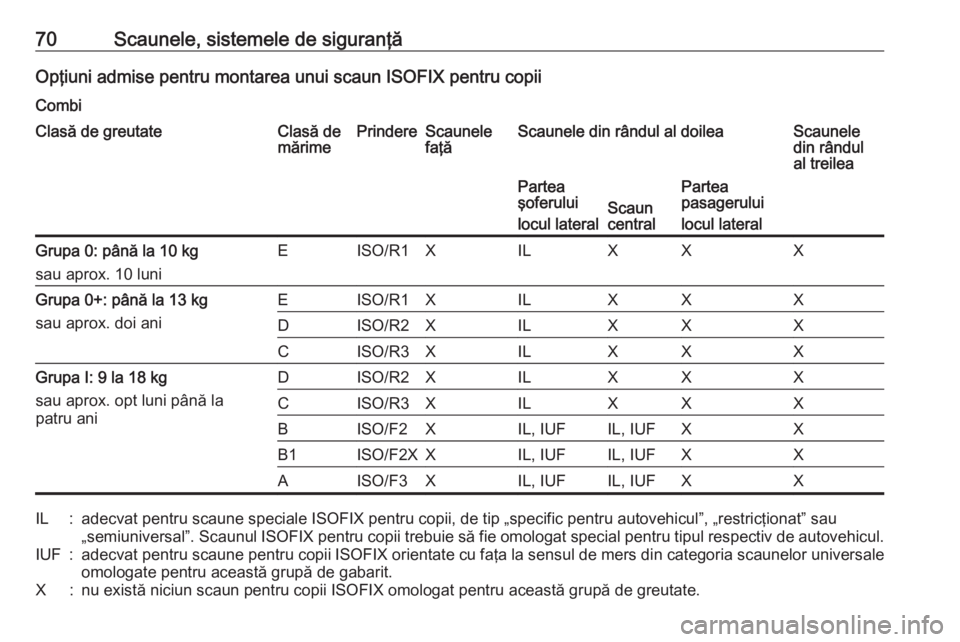

70Scaunele, sistemele de siguranţăOpţiuni admise pentru montarea unui scaun ISOFIX pentru copii
CombiClasă de greutateClasă de
mărimePrindereScaunele
faţăScaunele din rândul al doileaScaunele
din rândul
al treileaPartea
şoferului
locul lateral
Scaun
central
Partea
pasagerului
locul lateralGrupa 0: până la 10 kg
sau aprox. 10 luniEISO/R1XILXXXGrupa 0+: până la 13 kg sau aprox. doi aniEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupa I: 9 la 18 kg
sau aprox. opt luni până la
patru aniDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:adecvat pentru scaune speciale ISOFIX pentru copii, de tip „specific pentru autovehicul”, „restricţionat” sau „semiuniversal”. Scaunul ISOFIX pentru copii trebuie să fie omologat special pentru tipul respectiv de autovehicul.IUF:adecvat pentru scaune pentru copii ISOFIX orientate cu faţa la sensul de mers din categoria scaunelor universale
omologate pentru această grupă de gabarit.X:nu există niciun scaun pentru copii ISOFIX omologat pentru această grupă de greutate.

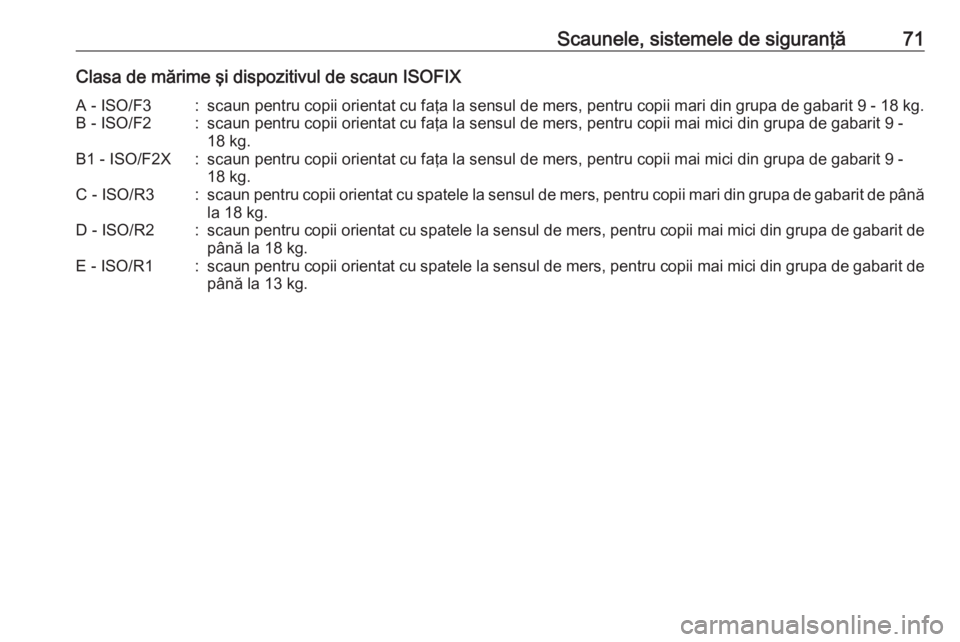

Scaunele, sistemele de siguranţă71Clasa de mărime şi dispozitivul de scaun ISOFIXA - ISO/F3:scaun pentru copii orientat cu faţa la sensul de mers, pentru copii mari din grupa de gabarit 9 - 18 kg.B - ISO/F2:scaun pentru copii orientat cu faţa la sensul de mers, pentru copii mai mici din grupa de gabarit 9 -
18 kg.B1 - ISO/F2X:scaun pentru copii orientat cu faţa la sensul de mers, pentru copii mai mici din grupa de gabarit 9 -
18 kg.C - ISO/R3:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mari din grupa de gabarit de până la 18 kg.D - ISO/R2:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de până la 18 kg.E - ISO/R1:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de
până la 13 kg.

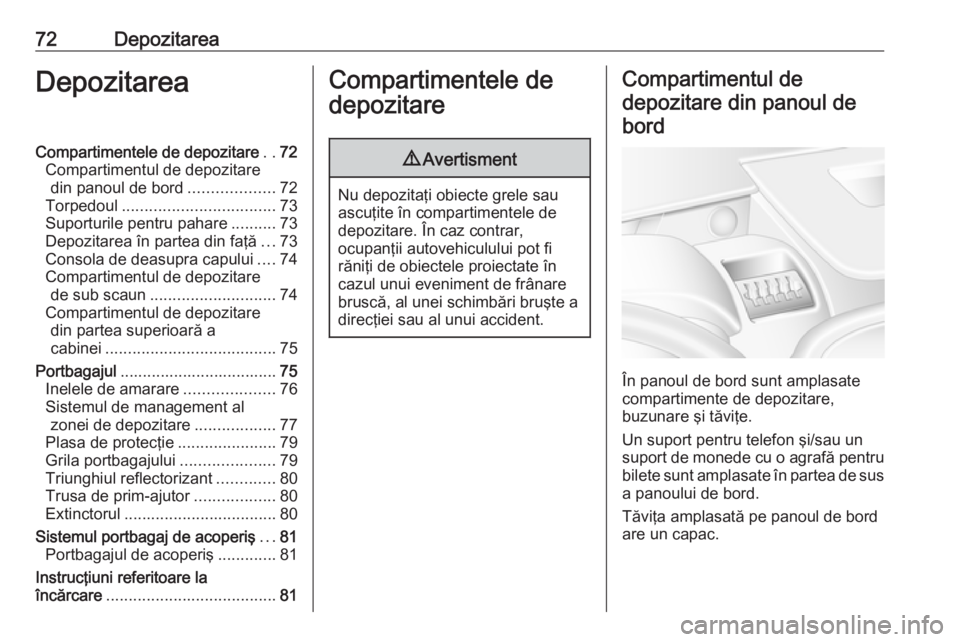

72DepozitareaDepozitareaCompartimentele de depozitare..72
Compartimentul de depozitare din panoul de bord ...................72
Torpedoul .................................. 73
Suporturile pentru pahare ..........73
Depozitarea în partea din faţă ...73
Consola de deasupra capului ....74
Compartimentul de depozitare de sub scaun ............................ 74
Compartimentul de depozitare din partea superioară a
cabinei ...................................... 75
Portbagajul ................................... 75
Inelele de amarare ....................76
Sistemul de management al zonei de depozitare ..................77
Plasa de protecţie ......................79
Grila portbagajului .....................79
Triunghiul reflectorizant .............80
Trusa de prim-ajutor ..................80
Extinctorul .................................. 80
Sistemul portbagaj de acoperiş ...81
Portbagajul de acoperiş .............81
Instrucţiuni referitoare la
încărcare ...................................... 81Compartimentele de
depozitare9 Avertisment
Nu depozitaţi obiecte grele sau
ascuţite în compartimentele de
depozitare. În caz contrar,
ocupanţii autovehiculului pot fi
răniţi de obiectele proiectate în
cazul unui eveniment de frânare
bruscă, al unei schimbări bruşte a
direcţiei sau al unui accident.
Compartimentul de
depozitare din panoul de bord
În panoul de bord sunt amplasate
compartimente de depozitare,
buzunare şi tăviţe.
Un suport pentru telefon şi/sau un
suport de monede cu o agrafă pentru bilete sunt amplasate în partea de sus
a panoului de bord.
Tăviţa amplasată pe panoul de bord
are un capac.

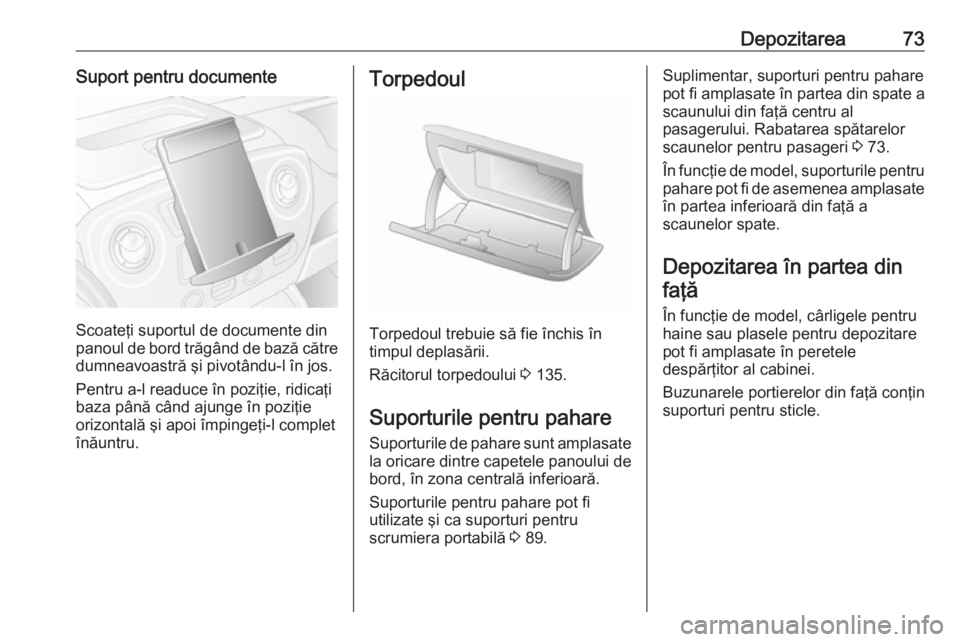

Depozitarea73Suport pentru documente
Scoateţi suportul de documente din
panoul de bord trăgând de bază către
dumneavoastră şi pivotându-l în jos.
Pentru a-l readuce în poziţie, ridicaţi baza până când ajunge în poziţie
orizontală şi apoi împingeţi-l complet
înăuntru.
Torpedoul
Torpedoul trebuie să fie închis în
timpul deplasării.
Răcitorul torpedoului 3 135.
Suporturile pentru pahare
Suporturile de pahare sunt amplasate
la oricare dintre capetele panoului de bord, în zona centrală inferioară.
Suporturile pentru pahare pot fi
utilizate şi ca suporturi pentru
scrumiera portabilă 3 89.
Suplimentar, suporturi pentru pahare
pot fi amplasate în partea din spate a
scaunului din faţă centru al
pasagerului. Rabatarea spătarelor
scaunelor pentru pasageri 3 73.
În funcţie de model, suporturile pentru pahare pot fi de asemenea amplasate
în partea inferioară din faţă a
scaunelor spate.
Depozitarea în partea din
faţă
În funcţie de model, cârligele pentru
haine sau plasele pentru depozitare
pot fi amplasate în peretele
despărţitor al cabinei.
Buzunarele portierelor din faţă conţin
suporturi pentru sticle.

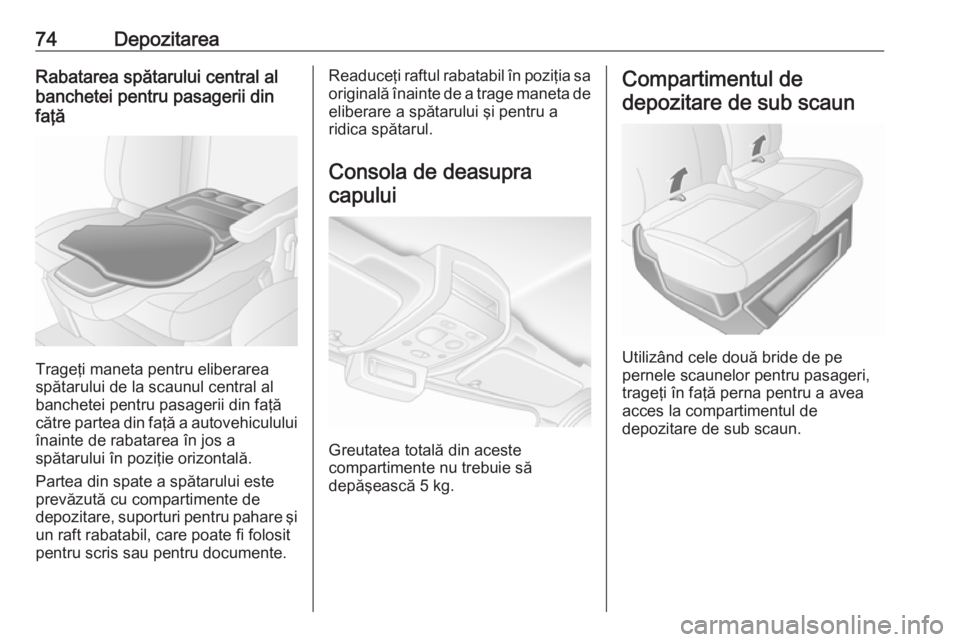

74DepozitareaRabatarea spătarului central al
banchetei pentru pasagerii din
faţă
Trageţi maneta pentru eliberarea
spătarului de la scaunul central al
banchetei pentru pasagerii din faţă
către partea din faţă a autovehiculului
înainte de rabatarea în jos a
spătarului în poziţie orizontală.
Partea din spate a spătarului este
prevăzută cu compartimente de
depozitare, suporturi pentru pahare şi
un raft rabatabil, care poate fi folosit
pentru scris sau pentru documente.
Readuceţi raftul rabatabil în poziţia sa
originală înainte de a trage maneta de eliberare a spătarului şi pentru a
ridica spătarul.
Consola de deasupra capului
Greutatea totală din aceste
compartimente nu trebuie să
depăşească 5 kg.
Compartimentul de
depozitare de sub scaun
Utilizând cele două bride de pe
pernele scaunelor pentru pasageri,
trageţi în faţă perna pentru a avea
acces la compartimentul de
depozitare de sub scaun.

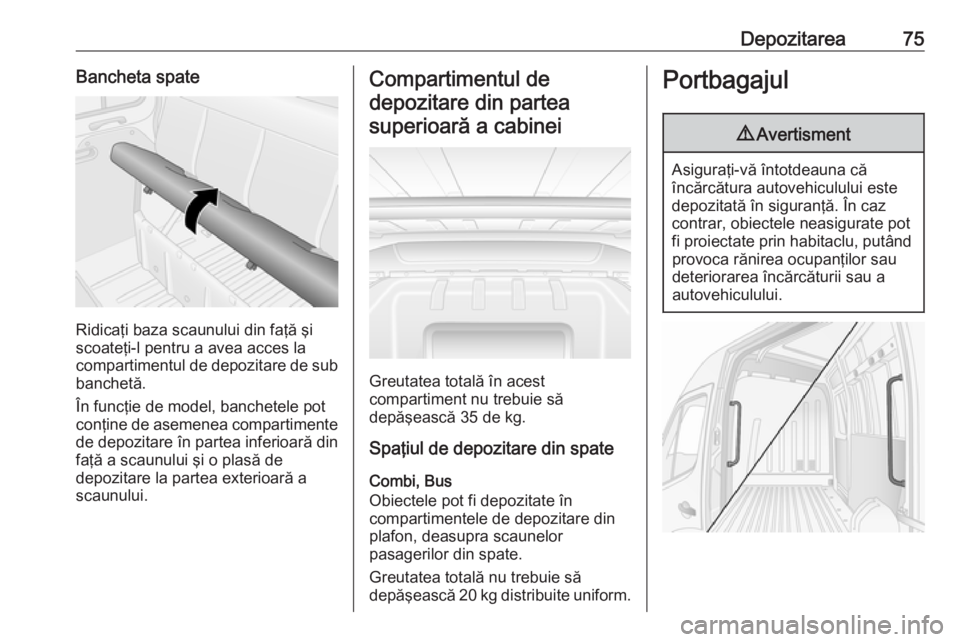

Depozitarea75Bancheta spate
Ridicaţi baza scaunului din faţă şi
scoateţi-l pentru a avea acces la
compartimentul de depozitare de sub
banchetă.
În funcţie de model, banchetele pot
conţine de asemenea compartimente
de depozitare în partea inferioară din
faţă a scaunului şi o plasă de
depozitare la partea exterioară a
scaunului.
Compartimentul de
depozitare din partea superioară a cabinei
Greutatea totală în acest
compartiment nu trebuie să
depăşească 35 de kg.
Spaţiul de depozitare din spate
Combi, Bus
Obiectele pot fi depozitate în
compartimentele de depozitare din
plafon, deasupra scaunelor
pasagerilor din spate.
Greutatea totală nu trebuie să
depăşească 20 kg distribuite uniform.
Portbagajul9 Avertisment
Asiguraţi-vă întotdeauna că
încărcătura autovehiculului este
depozitată în siguranţă. În caz
contrar, obiectele neasigurate pot
fi proiectate prin habitaclu, putând provoca rănirea ocupanţilor sau
deteriorarea încărcăturii sau a
autovehiculului.

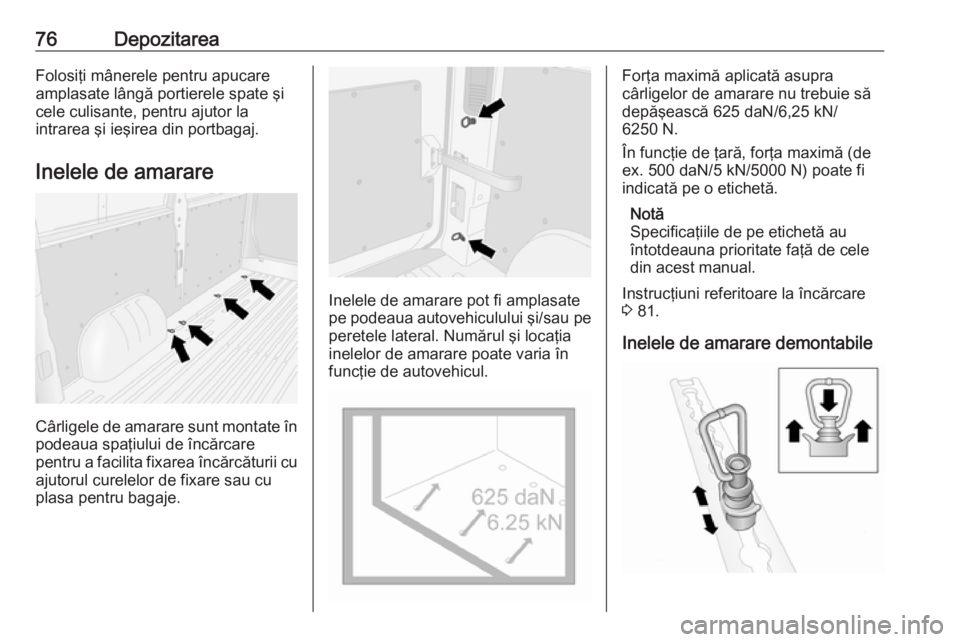

76DepozitareaFolosiţi mânerele pentru apucare
amplasate lângă portierele spate şi
cele culisante, pentru ajutor la
intrarea şi ieşirea din portbagaj.
Inelele de amarare
Cârligele de amarare sunt montate în podeaua spaţiului de încărcare
pentru a facilita fixarea încărcăturii cu
ajutorul curelelor de fixare sau cu
plasa pentru bagaje.
Inelele de amarare pot fi amplasate
pe podeaua autovehiculului şi/sau pe
peretele lateral. Numărul şi locaţia
inelelor de amarare poate varia în
funcţie de autovehicul.
Forţa maximă aplicată asupra
cârligelor de amarare nu trebuie să
depăşească 625 daN/6,25 kN/
6250 N.
În funcţie de ţară, forţa maximă (de
ex. 500 daN/5 kN/5000 N) poate fi
indicată pe o etichetă.
Notă
Specificaţiile de pe etichetă au
întotdeauna prioritate faţă de cele
din acest manual.
Instrucţiuni referitoare la încărcare
3 81.
Inelele de amarare demontabile

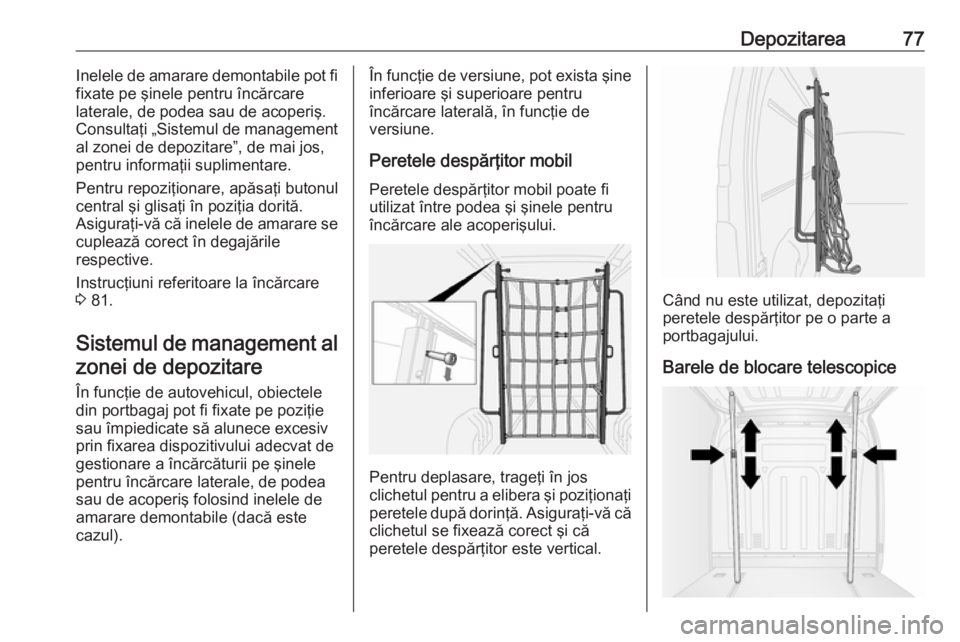

Depozitarea77Inelele de amarare demontabile pot fi
fixate pe şinele pentru încărcare
laterale, de podea sau de acoperiş.
Consultaţi „Sistemul de management
al zonei de depozitare”, de mai jos,
pentru informaţii suplimentare.
Pentru repoziţionare, apăsaţi butonul central şi glisaţi în poziţia dorită.
Asiguraţi-vă că inelele de amarare se
cuplează corect în degajările
respective.
Instrucţiuni referitoare la încărcare
3 81.
Sistemul de management al zonei de depozitare
În funcţie de autovehicul, obiectele
din portbagaj pot fi fixate pe poziţie
sau împiedicate să alunece excesiv
prin fixarea dispozitivului adecvat de
gestionare a încărcăturii pe şinele
pentru încărcare laterale, de podea
sau de acoperiş folosind inelele de
amarare demontabile (dacă este
cazul).În funcţie de versiune, pot exista şine inferioare şi superioare pentru
încărcare laterală, în funcţie de
versiune.
Peretele despărţitor mobil
Peretele despărţitor mobil poate fi utilizat între podea şi şinele pentru
încărcare ale acoperişului.
Pentru deplasare, trageţi în jos
clichetul pentru a elibera şi poziţionaţi peretele după dorinţă. Asiguraţi-vă că
clichetul se fixează corect şi că
peretele despărţitor este vertical.
Când nu este utilizat, depozitaţi
peretele despărţitor pe o parte a portbagajului.
Barele de blocare telescopice

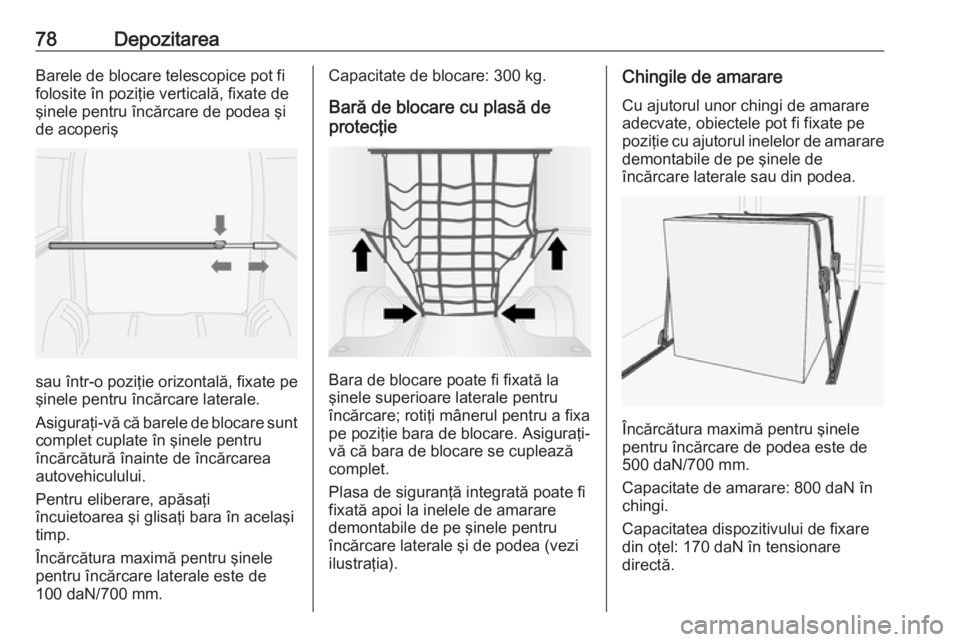

78DepozitareaBarele de blocare telescopice pot fi
folosite în poziţie verticală, fixate de şinele pentru încărcare de podea şi
de acoperiş
sau într-o poziţie orizontală, fixate pe
şinele pentru încărcare laterale.
Asiguraţi-vă că barele de blocare sunt
complet cuplate în şinele pentru
încărcătură înainte de încărcarea
autovehiculului.
Pentru eliberare, apăsaţi
încuietoarea şi glisaţi bara în acelaşi
timp.
Încărcătura maximă pentru şinele
pentru încărcare laterale este de
100 daN/700 mm.
Capacitate de blocare: 300 kg.
Bară de blocare cu plasă de
protecţie
Bara de blocare poate fi fixată la
şinele superioare laterale pentru
încărcare; rotiţi mânerul pentru a fixa
pe poziţie bara de blocare. Asiguraţi-
vă că bara de blocare se cuplează complet.
Plasa de siguranţă integrată poate fi
fixată apoi la inelele de amarare
demontabile de pe şinele pentru încărcare laterale şi de podea (vezi
ilustraţia).
Chingile de amarare
Cu ajutorul unor chingi de amarare
adecvate, obiectele pot fi fixate pe
poziţie cu ajutorul inelelor de amarare demontabile de pe şinele de
încărcare laterale sau din podea.
Încărcătura maximă pentru şinele
pentru încărcare de podea este de
500 daN/700 mm.
Capacitate de amarare: 800 daN în
chingi.
Capacitatea dispozitivului de fixare
din oţel: 170 daN în tensionare
directă.
