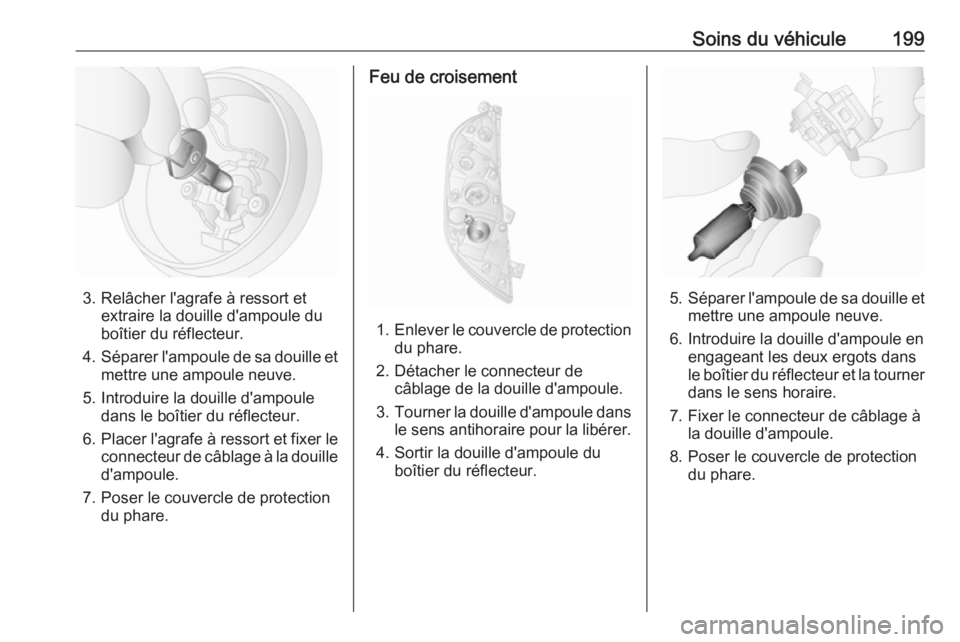

Soins du véhicule199
3. Relâcher l'agrafe à ressort etextraire la douille d'ampoule du
boîtier du réflecteur.
4. Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
5. Introduire la douille d'ampoule dans le boîtier du réflecteur.
6. Placer l'agrafe à ressort et fixer le
connecteur de câblage à la douille
d'ampoule.
7. Poser le couvercle de protection du phare.
Feu de croisement
1.Enlever le couvercle de protection
du phare.
2. Détacher le connecteur de câblage de la douille d'ampoule.
3. Tourner la douille d'ampoule dans
le sens antihoraire pour la libérer.
4. Sortir la douille d'ampoule du boîtier du réflecteur.
5.Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Fixer le connecteur de câblage à la douille d'ampoule.
8. Poser le couvercle de protection du phare.

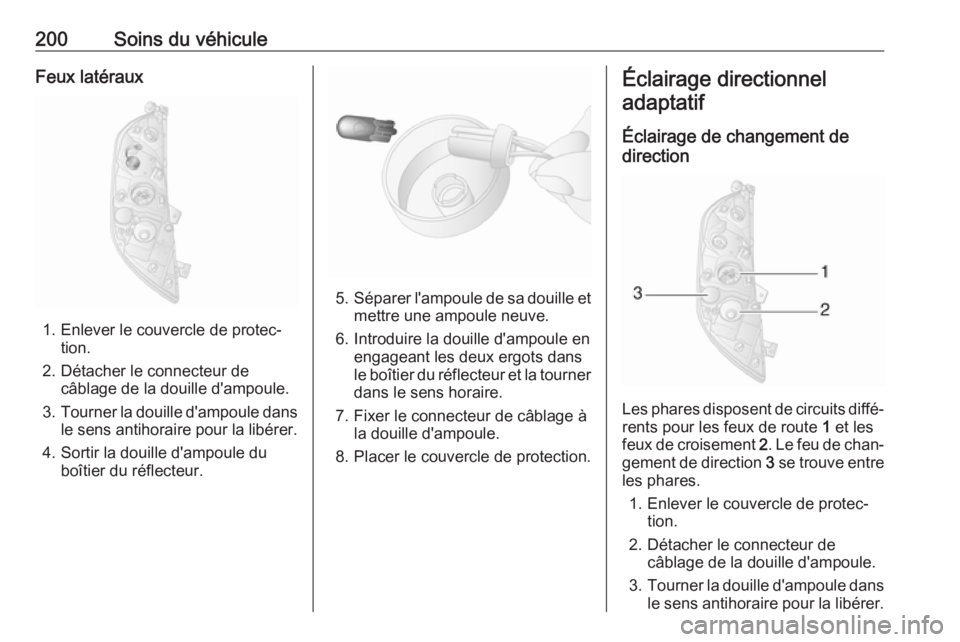

200Soins du véhiculeFeux latéraux
1. Enlever le couvercle de protec‐tion.
2. Détacher le connecteur de câblage de la douille d'ampoule.
3. Tourner la douille d'ampoule dans
le sens antihoraire pour la libérer.
4. Sortir la douille d'ampoule du boîtier du réflecteur.
5.Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Fixer le connecteur de câblage à la douille d'ampoule.
8. Placer le couvercle de protection.
Éclairage directionnel
adaptatif
Éclairage de changement de
direction
Les phares disposent de circuits diffé‐ rents pour les feux de route 1 et les
feux de croisement 2. Le feu de chan‐
gement de direction 3 se trouve entre
les phares.
1. Enlever le couvercle de protec‐ tion.
2. Détacher le connecteur de câblage de la douille d'ampoule.
3. Tourner la douille d'ampoule dans
le sens antihoraire pour la libérer.

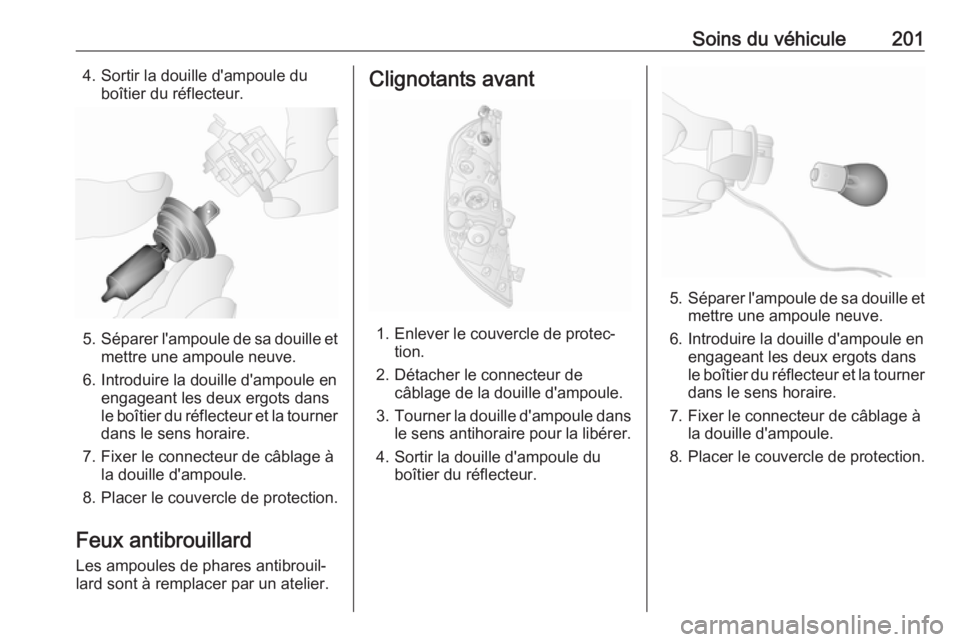

Soins du véhicule2014. Sortir la douille d'ampoule duboîtier du réflecteur.
5.Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Fixer le connecteur de câblage à la douille d'ampoule.
8. Placer le couvercle de protection.
Feux antibrouillard
Les ampoules de phares antibrouil‐
lard sont à remplacer par un atelier.
Clignotants avant
1. Enlever le couvercle de protec‐ tion.
2. Détacher le connecteur de câblage de la douille d'ampoule.
3. Tourner la douille d'ampoule dans
le sens antihoraire pour la libérer.
4. Sortir la douille d'ampoule du boîtier du réflecteur.
5.Séparer l'ampoule de sa douille et
mettre une ampoule neuve.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Fixer le connecteur de câblage à la douille d'ampoule.
8. Placer le couvercle de protection.

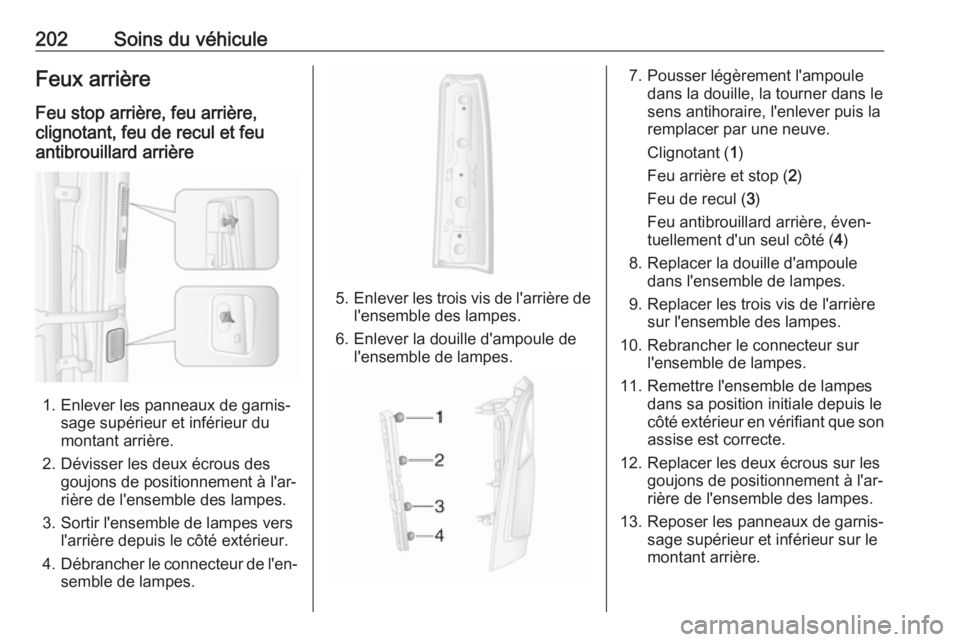

202Soins du véhiculeFeux arrière
Feu stop arrière, feu arrière,
clignotant, feu de recul et feu
antibrouillard arrière
1. Enlever les panneaux de garnis‐ sage supérieur et inférieur du
montant arrière.
2. Dévisser les deux écrous des goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
3. Sortir l'ensemble de lampes vers l'arrière depuis le côté extérieur.
4. Débrancher le connecteur de l'en‐
semble de lampes.
5. Enlever les trois vis de l'arrière de
l'ensemble des lampes.
6. Enlever la douille d'ampoule de l'ensemble de lampes.
7. Pousser légèrement l'ampouledans la douille, la tourner dans le
sens antihoraire, l'enlever puis la
remplacer par une neuve.
Clignotant ( 1)
Feu arrière et stop ( 2)
Feu de recul ( 3)
Feu antibrouillard arrière, éven‐ tuellement d'un seul côté ( 4)
8. Replacer la douille d'ampoule dans l'ensemble de lampes.
9. Replacer les trois vis de l'arrière sur l'ensemble des lampes.
10. Rebrancher le connecteur sur l'ensemble de lampes.
11. Remettre l'ensemble de lampes dans sa position initiale depuis le
côté extérieur en vérifiant que son
assise est correcte.
12. Replacer les deux écrous sur les goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
13. Reposer les panneaux de garnis‐ sage supérieur et inférieur sur le
montant arrière.

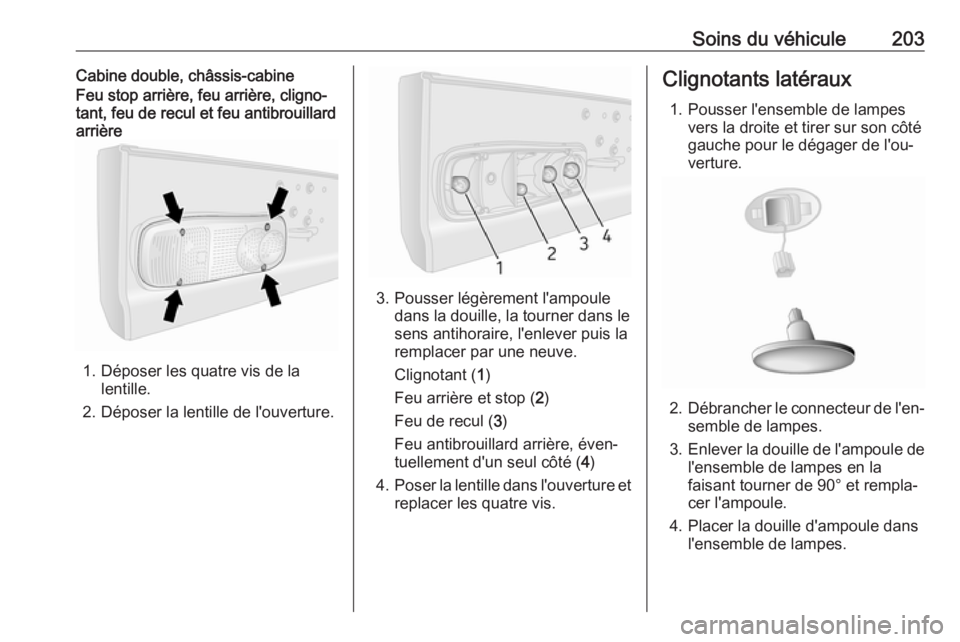

Soins du véhicule203Cabine double, châssis-cabineFeu stop arrière, feu arrière, cligno‐
tant, feu de recul et feu antibrouillard
arrière
1. Déposer les quatre vis de la lentille.
2. Déposer la lentille de l'ouverture.
3. Pousser légèrement l'ampoule dans la douille, la tourner dans le
sens antihoraire, l'enlever puis la
remplacer par une neuve.
Clignotant ( 1)
Feu arrière et stop ( 2)
Feu de recul ( 3)
Feu antibrouillard arrière, éven‐ tuellement d'un seul côté ( 4)
4. Poser la lentille dans l'ouverture et
replacer les quatre vis.
Clignotants latéraux
1. Pousser l'ensemble de lampes vers la droite et tirer sur son côté
gauche pour le dégager de l'ou‐
verture.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Enlever la douille de l'ampoule de
l'ensemble de lampes en lafaisant tourner de 90° et rempla‐
cer l'ampoule.
4. Placer la douille d'ampoule dans l'ensemble de lampes.

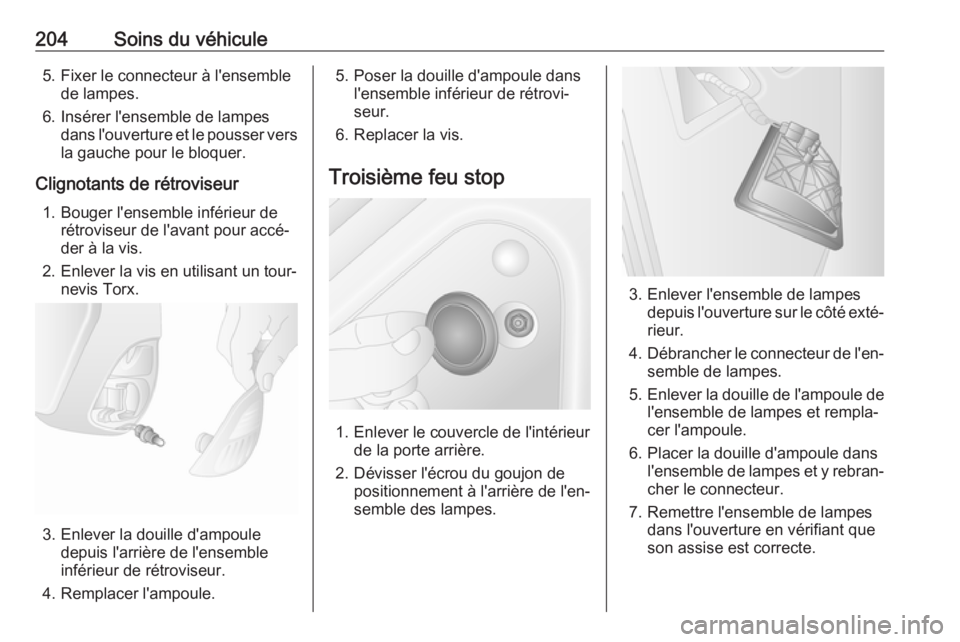

204Soins du véhicule5. Fixer le connecteur à l'ensemblede lampes.
6. Insérer l'ensemble de lampes dans l'ouverture et le pousser versla gauche pour le bloquer.
Clignotants de rétroviseur 1. Bouger l'ensemble inférieur de rétroviseur de l'avant pour accé‐
der à la vis.
2. Enlever la vis en utilisant un tour‐ nevis Torx.
3. Enlever la douille d'ampoule
depuis l'arrière de l'ensemble
inférieur de rétroviseur.
4. Remplacer l'ampoule.
5. Poser la douille d'ampoule dans l'ensemble inférieur de rétrovi‐
seur.
6. Replacer la vis.
Troisième feu stop
1. Enlever le couvercle de l'intérieur de la porte arrière.
2. Dévisser l'écrou du goujon de positionnement à l'arrière de l'en‐
semble des lampes.
3. Enlever l'ensemble de lampes depuis l'ouverture sur le côté exté‐
rieur.
4. Débrancher le connecteur de l'en‐
semble de lampes.
5. Enlever la douille de l'ampoule de
l'ensemble de lampes et rempla‐
cer l'ampoule.
6. Placer la douille d'ampoule dans l'ensemble de lampes et y rebran‐cher le connecteur.
7. Remettre l'ensemble de lampes dans l'ouverture en vérifiant que
son assise est correcte.

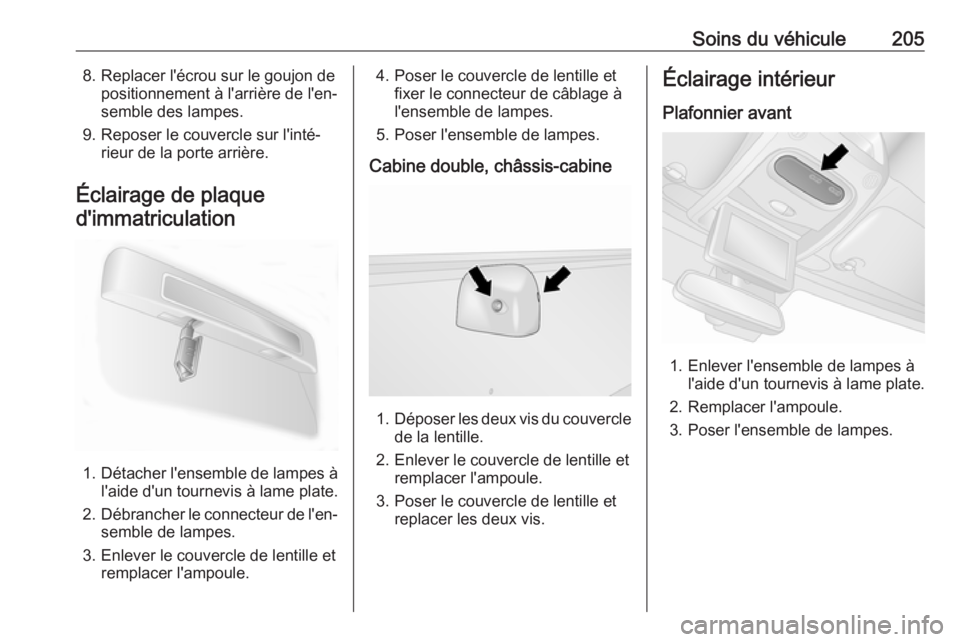

Soins du véhicule2058. Replacer l'écrou sur le goujon depositionnement à l'arrière de l'en‐
semble des lampes.
9. Reposer le couvercle sur l'inté‐ rieur de la porte arrière.
Éclairage de plaque d'immatriculation
1. Détacher l'ensemble de lampes à
l'aide d'un tournevis à lame plate.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Enlever le couvercle de lentille et remplacer l'ampoule.
4. Poser le couvercle de lentille etfixer le connecteur de câblage à
l'ensemble de lampes.
5. Poser l'ensemble de lampes.
Cabine double, châssis-cabine
1. Déposer les deux vis du couvercle
de la lentille.
2. Enlever le couvercle de lentille et remplacer l'ampoule.
3. Poser le couvercle de lentille et replacer les deux vis.
Éclairage intérieur
Plafonnier avant
1. Enlever l'ensemble de lampes à l'aide d'un tournevis à lame plate.
2. Remplacer l'ampoule.
3. Poser l'ensemble de lampes.

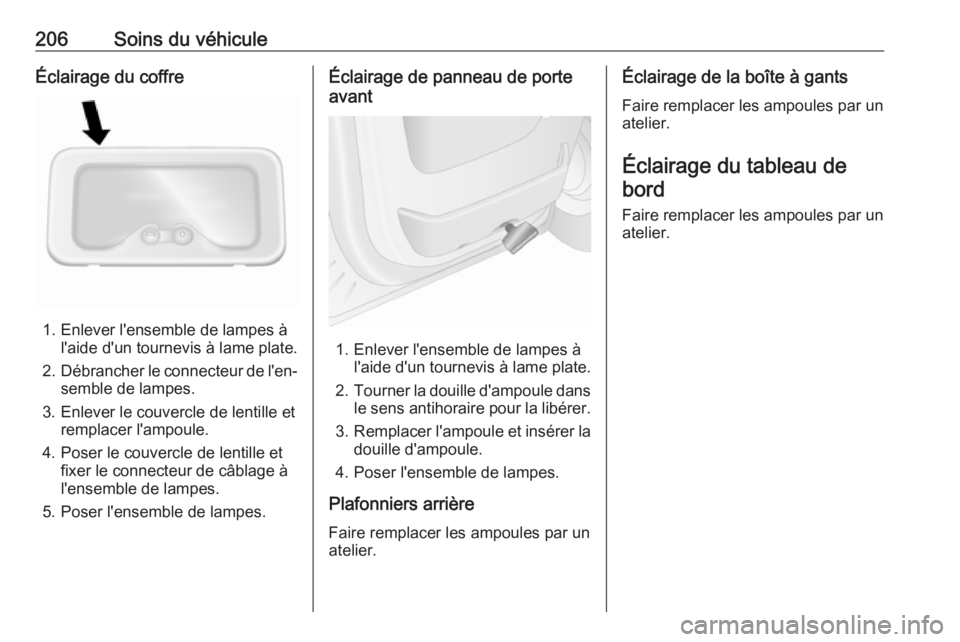

206Soins du véhiculeÉclairage du coffre
1. Enlever l'ensemble de lampes àl'aide d'un tournevis à lame plate.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Enlever le couvercle de lentille et remplacer l'ampoule.
4. Poser le couvercle de lentille et fixer le connecteur de câblage à
l'ensemble de lampes.
5. Poser l'ensemble de lampes.
Éclairage de panneau de porte
avant
1. Enlever l'ensemble de lampes à l'aide d'un tournevis à lame plate.
2. Tourner la douille d'ampoule dans
le sens antihoraire pour la libérer.
3. Remplacer l'ampoule et insérer la
douille d'ampoule.
4. Poser l'ensemble de lampes.
Plafonniers arrière
Faire remplacer les ampoules par un
atelier.
Éclairage de la boîte à gants
Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.

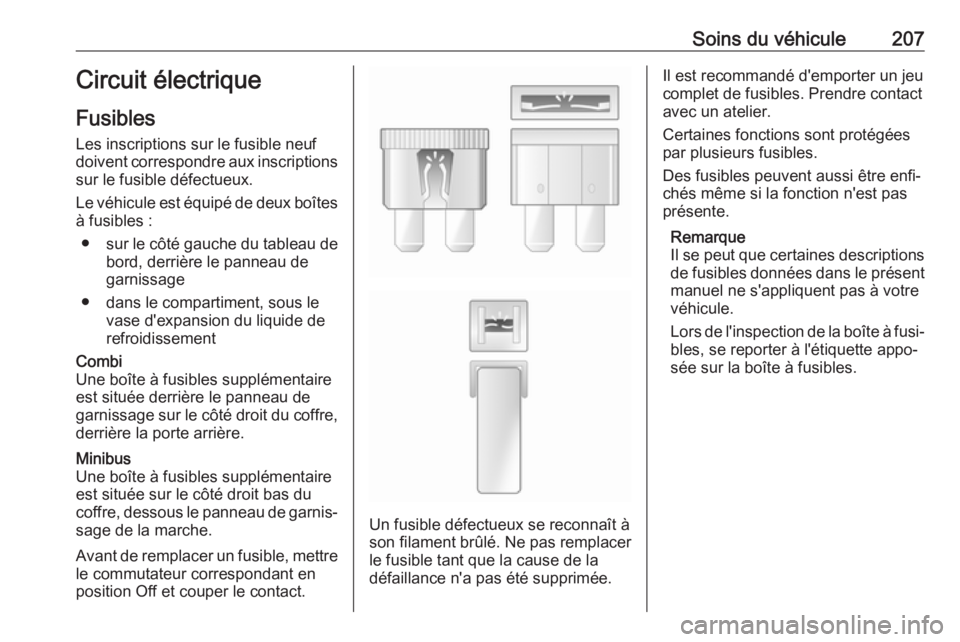

Soins du véhicule207Circuit électriqueFusibles
Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● sur le côté gauche du tableau de
bord, derrière le panneau de
garnissage
● dans le compartiment, sous le vase d'expansion du liquide de
refroidissementCombi
Une boîte à fusibles supplémentaire
est située derrière le panneau de
garnissage sur le côté droit du coffre,
derrière la porte arrière.Minibus
Une boîte à fusibles supplémentaire
est située sur le côté droit bas du
coffre, dessous le panneau de garnis‐ sage de la marche.
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la
défaillance n'a pas été supprimée.
Il est recommandé d'emporter un jeu
complet de fusibles. Prendre contact
avec un atelier.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Remarque
Il se peut que certaines descriptions de fusibles données dans le présent
manuel ne s'appliquent pas à votre
véhicule.
Lors de l'inspection de la boîte à fusi‐ bles, se reporter à l'étiquette appo‐
sée sur la boîte à fusibles.

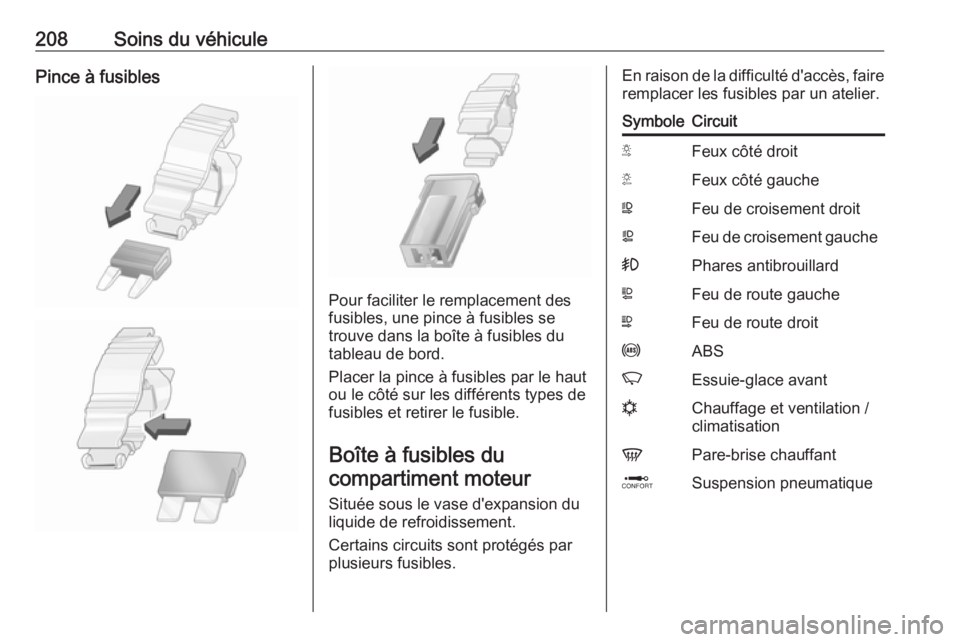

208Soins du véhiculePince à fusibles
Pour faciliter le remplacement des
fusibles, une pince à fusibles se
trouve dans la boîte à fusibles du
tableau de bord.
Placer la pince à fusibles par le haut
ou le côté sur les différents types de
fusibles et retirer le fusible.
Boîte à fusibles du compartiment moteur
Située sous le vase d'expansion du
liquide de refroidissement.
Certains circuits sont protégés par
plusieurs fusibles.
En raison de la difficulté d'accès, faire remplacer les fusibles par un atelier.SymboleCircuitSFeux côté droitTFeux côté gaucheWFeu de croisement droitaFeu de croisement gauche>Phares antibrouillardLFeu de route gaucheNFeu de route droituABSKEssuie-glace avantnChauffage et ventilation /
climatisationVPare-brise chauffantQSuspension pneumatique
