OPEL MOVANO_B 2017.5 Ohjekirja (in Finnish)

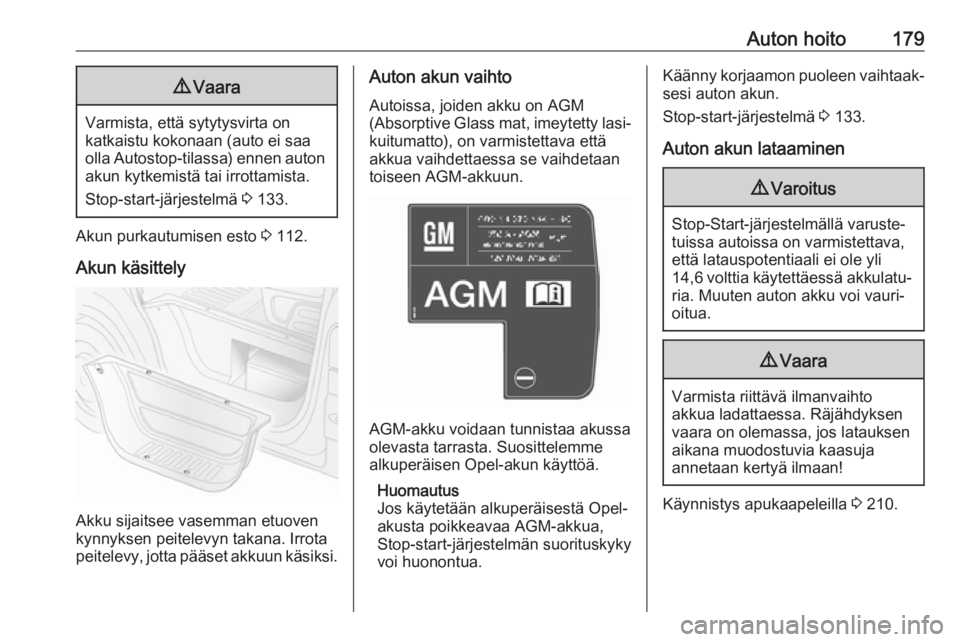

Auton hoito1799Vaara
Varmista, että sytytysvirta on
katkaistu kokonaan (auto ei saa
olla Autostop-tilassa) ennen auton
akun kytkemistä tai irrottamista.
Stop-start-järjestelmä 3 133.
Akun purkautumisen esto 3 112.
Akun käsittely
Akku sijaitsee vasemman etuoven
kynnyksen peitelevyn takana. Irrota
peitelevy, jotta pääset akkuun käsiksi.
Auton akun vaihto
Autoissa, joiden akku on AGM
(Absorptive Glass mat, imeytetty lasi‐ kuitumatto), on varmistettava että
akkua vaihdettaessa se vaihdetaan
toiseen AGM-akkuun.
AGM-akku voidaan tunnistaa akussa
olevasta tarrasta. Suosittelemme
alkuperäisen Opel-akun käyttöä.
Huomautus
Jos käytetään alkuperäisestä Opel-
akusta poikkeavaa AGM-akkua,
Stop-start-järjestelmän suorituskyky
voi huonontua.
Käänny korjaamon puoleen vaihtaak‐ sesi auton akun.
Stop-start-järjestelmä 3 133.
Auton akun lataaminen9 Varoitus
Stop-Start-järjestelmällä varuste‐
tuissa autoissa on varmistettava,
että latauspotentiaali ei ole yli
14,6 volttia käytettäessä akkulatu‐ ria. Muuten auton akku voi vauri‐
oitua.
9 Vaara
Varmista riittävä ilmanvaihto
akkua ladattaessa. Räjähdyksen
vaara on olemassa, jos latauksen
aikana muodostuvia kaasuja
annetaan kertyä ilmaan!
Käynnistys apukaapeleilla 3 210.

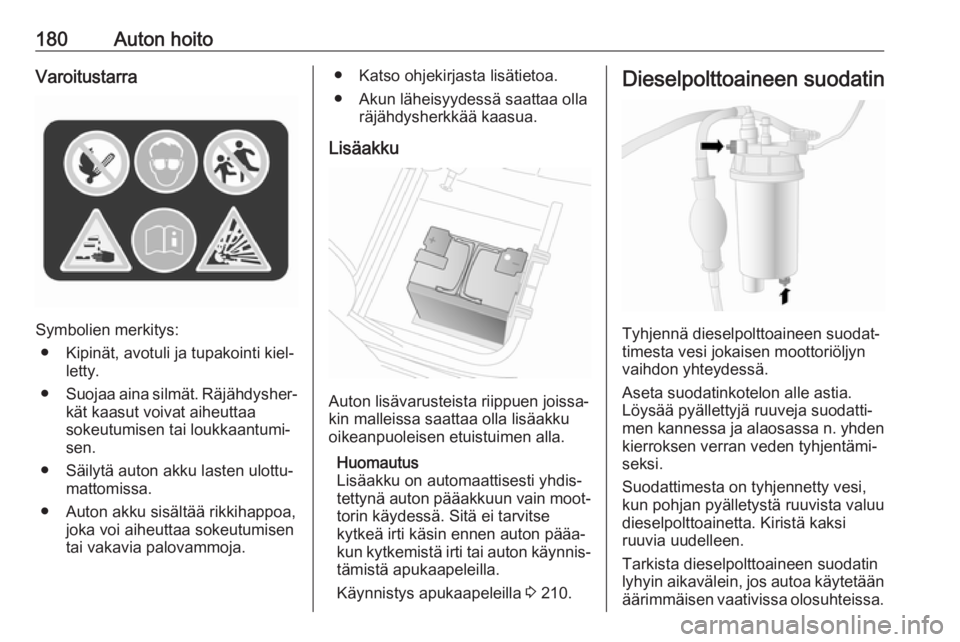

180Auton hoitoVaroitustarra
Symbolien merkitys:● Kipinät, avotuli ja tupakointi kiel‐ letty.
● Suojaa aina silmät. Räjähdysher‐
kät kaasut voivat aiheuttaa
sokeutumisen tai loukkaantumi‐
sen.
● Säilytä auton akku lasten ulottu‐ mattomissa.
● Auton akku sisältää rikkihappoa, joka voi aiheuttaa sokeutumisen
tai vakavia palovammoja.
● Katso ohjekirjasta lisätietoa.
● Akun läheisyydessä saattaa olla räjähdysherkkää kaasua.
Lisäakku
Auton lisävarusteista riippuen joissa‐
kin malleissa saattaa olla lisäakku
oikeanpuoleisen etuistuimen alla.
Huomautus
Lisäakku on automaattisesti yhdis‐
tettynä auton pääakkuun vain moot‐
torin käydessä. Sitä ei tarvitse
kytkeä irti käsin ennen auton pääa‐
kun kytkemistä irti tai auton käynnis‐ tämistä apukaapeleilla.
Käynnistys apukaapeleilla 3 210.
Dieselpolttoaineen suodatin
Tyhjennä dieselpolttoaineen suodat‐
timesta vesi jokaisen moottoriöljyn
vaihdon yhteydessä.
Aseta suodatinkotelon alle astia.
Löysää pyällettyjä ruuveja suodatti‐
men kannessa ja alaosassa n. yhden
kierroksen verran veden tyhjentämi‐
seksi.
Suodattimesta on tyhjennetty vesi, kun pohjan pyälletystä ruuvista valuu
dieselpolttoainetta. Kiristä kaksi
ruuvia uudelleen.
Tarkista dieselpolttoaineen suodatin
lyhyin aikavälein, jos autoa käytetään
äärimmäisen vaativissa olosuhteissa.

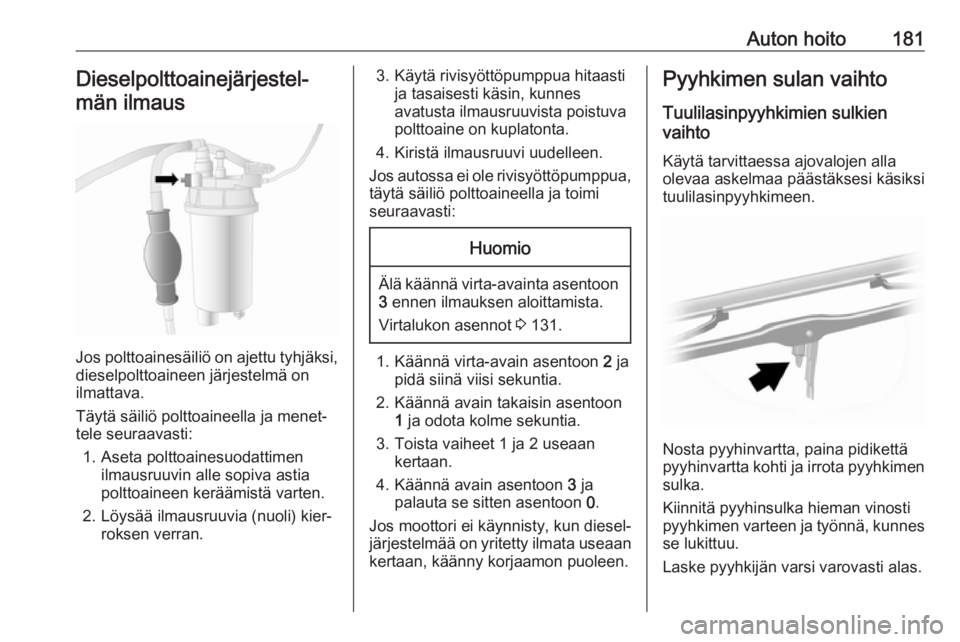

Auton hoito181Dieselpolttoainejärjestel‐män ilmaus
Jos polttoainesäiliö on ajettu tyhjäksi,
dieselpolttoaineen järjestelmä on
ilmattava.
Täytä säiliö polttoaineella ja menet‐
tele seuraavasti:
1. Aseta polttoainesuodattimen ilmausruuvin alle sopiva astia
polttoaineen keräämistä varten.
2. Löysää ilmausruuvia (nuoli) kier‐ roksen verran.
3. Käytä rivisyöttöpumppua hitaastija tasaisesti käsin, kunnes
avatusta ilmausruuvista poistuva
polttoaine on kuplatonta.
4. Kiristä ilmausruuvi uudelleen.
Jos autossa ei ole rivisyöttöpumppua, täytä säiliö polttoaineella ja toimi
seuraavasti:Huomio
Älä käännä virta-avainta asentoon
3 ennen ilmauksen aloittamista.
Virtalukon asennot 3 131.
1. Käännä virta-avain asentoon 2 ja
pidä siinä viisi sekuntia.
2. Käännä avain takaisin asentoon 1 ja odota kolme sekuntia.
3. Toista vaiheet 1 ja 2 useaan kertaan.
4. Käännä avain asentoon 3 ja
palauta se sitten asentoon 0.
Jos moottori ei käynnisty, kun diesel‐
järjestelmää on yritetty ilmata useaan kertaan, käänny korjaamon puoleen.
Pyyhkimen sulan vaihto
Tuulilasinpyyhkimien sulkien
vaihto
Käytä tarvittaessa ajovalojen alla
olevaa askelmaa päästäksesi käsiksi
tuulilasinpyyhkimeen.
Nosta pyyhinvartta, paina pidikettä
pyyhinvartta kohti ja irrota pyyhkimen sulka.
Kiinnitä pyyhinsulka hieman vinosti
pyyhkimen varteen ja työnnä, kunnes
se lukittuu.
Laske pyyhkijän varsi varovasti alas.

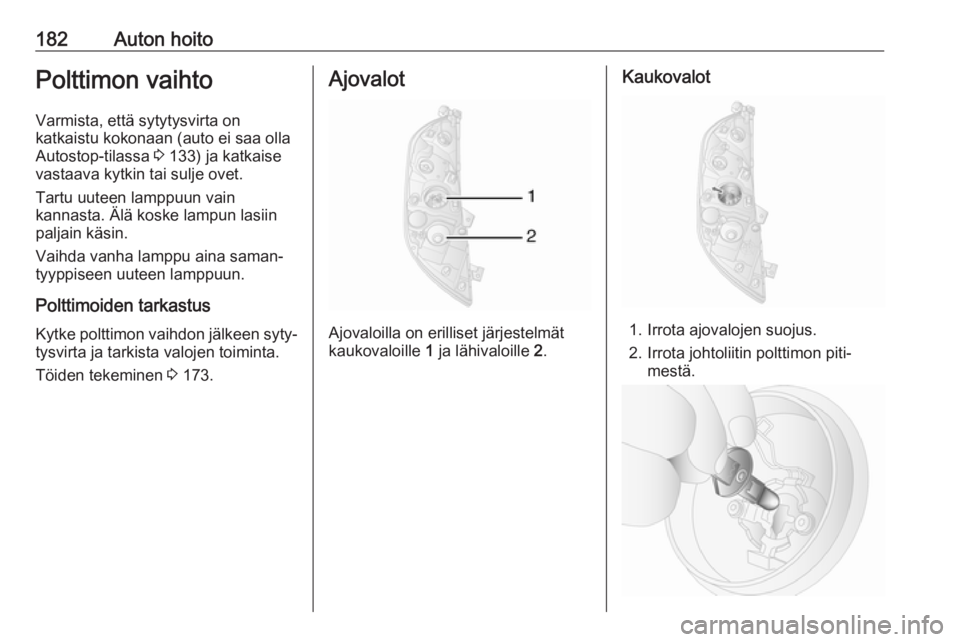

182Auton hoitoPolttimon vaihtoVarmista, että sytytysvirta on
katkaistu kokonaan (auto ei saa olla
Autostop-tilassa 3 133) ja katkaise
vastaava kytkin tai sulje ovet.
Tartu uuteen lamppuun vain
kannasta. Älä koske lampun lasiin
paljain käsin.
Vaihda vanha lamppu aina saman‐
tyyppiseen uuteen lamppuun.
Polttimoiden tarkastus Kytke polttimon vaihdon jälkeen syty‐ tysvirta ja tarkista valojen toiminta.
Töiden tekeminen 3 173.Ajovalot
Ajovaloilla on erilliset järjestelmät
kaukovaloille 1 ja lähivaloille 2.
Kaukovalot
1. Irrota ajovalojen suojus.
2. Irrota johtoliitin polttimon piti‐ mestä.

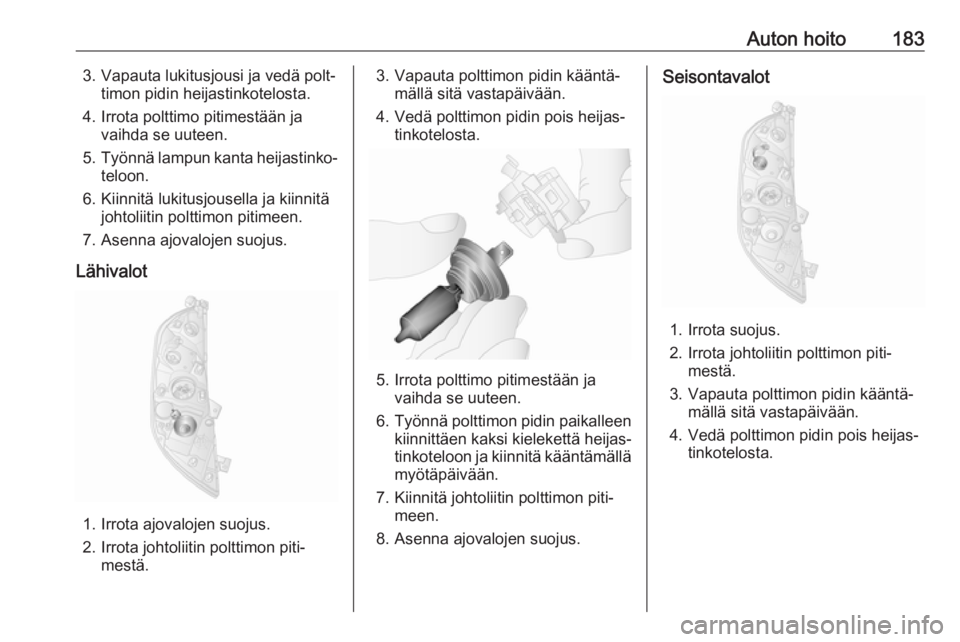

Auton hoito1833. Vapauta lukitusjousi ja vedä polt‐timon pidin heijastinkotelosta.
4. Irrota polttimo pitimestään ja vaihda se uuteen.
5. Työnnä lampun kanta heijastinko‐
teloon.
6. Kiinnitä lukitusjousella ja kiinnitä johtoliitin polttimon pitimeen.
7. Asenna ajovalojen suojus.
Lähivalot
1. Irrota ajovalojen suojus.
2. Irrota johtoliitin polttimon piti‐ mestä.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota polttimo pitimestään javaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin polttimon piti‐ meen.
8. Asenna ajovalojen suojus.
Seisontavalot
1. Irrota suojus.
2. Irrota johtoliitin polttimon piti‐ mestä.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.

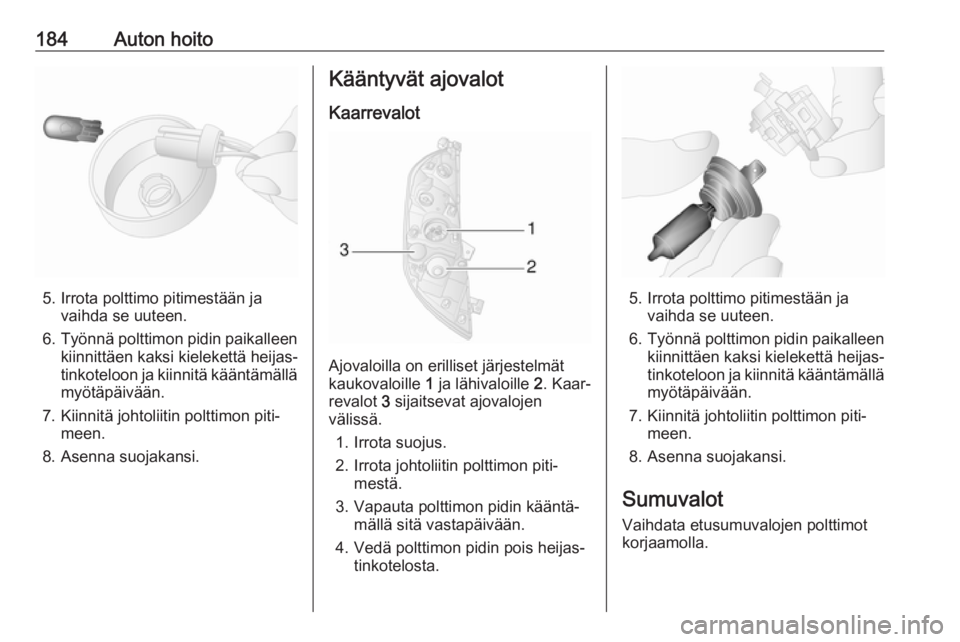

184Auton hoito
5. Irrota polttimo pitimestään javaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin polttimon piti‐ meen.
8. Asenna suojakansi.
Kääntyvät ajovalot
Kaarrevalot
Ajovaloilla on erilliset järjestelmät
kaukovaloille 1 ja lähivaloille 2. Kaar‐
revalot 3 sijaitsevat ajovalojen
välissä.
1. Irrota suojus.
2. Irrota johtoliitin polttimon piti‐ mestä.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota polttimo pitimestään ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin polttimon piti‐ meen.
8. Asenna suojakansi.
Sumuvalot
Vaihdata etusumuvalojen polttimot
korjaamolla.

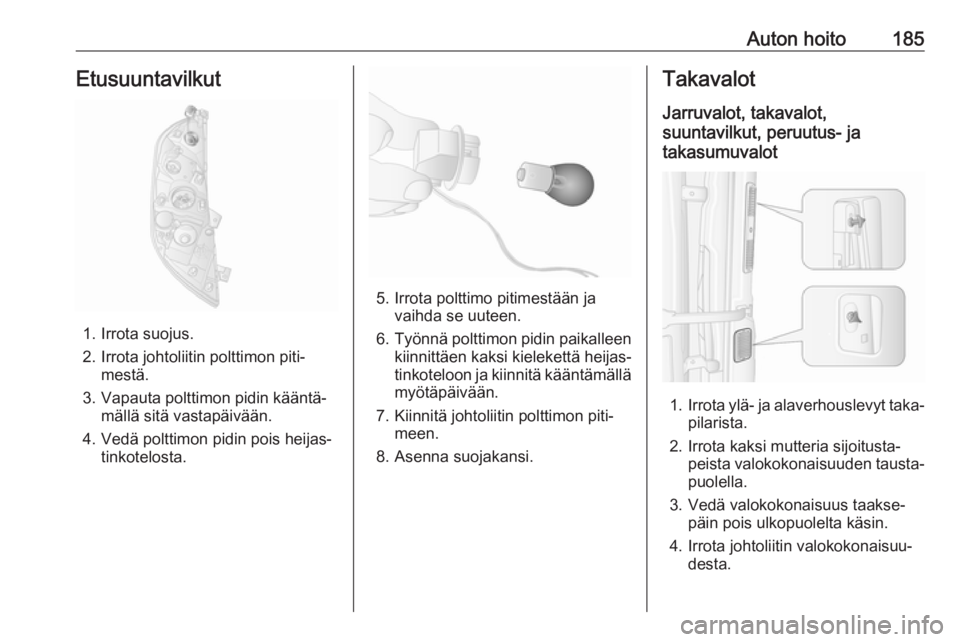

Auton hoito185Etusuuntavilkut
1. Irrota suojus.
2. Irrota johtoliitin polttimon piti‐ mestä.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota polttimo pitimestään ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin polttimon piti‐ meen.
8. Asenna suojakansi.
Takavalot
Jarruvalot, takavalot,
suuntavilkut, peruutus- ja
takasumuvalot
1. Irrota ylä- ja alaverhouslevyt taka‐
pilarista.
2. Irrota kaksi mutteria sijoitusta‐ peista valokokonaisuuden tausta‐
puolella.
3. Vedä valokokonaisuus taakse‐ päin pois ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.

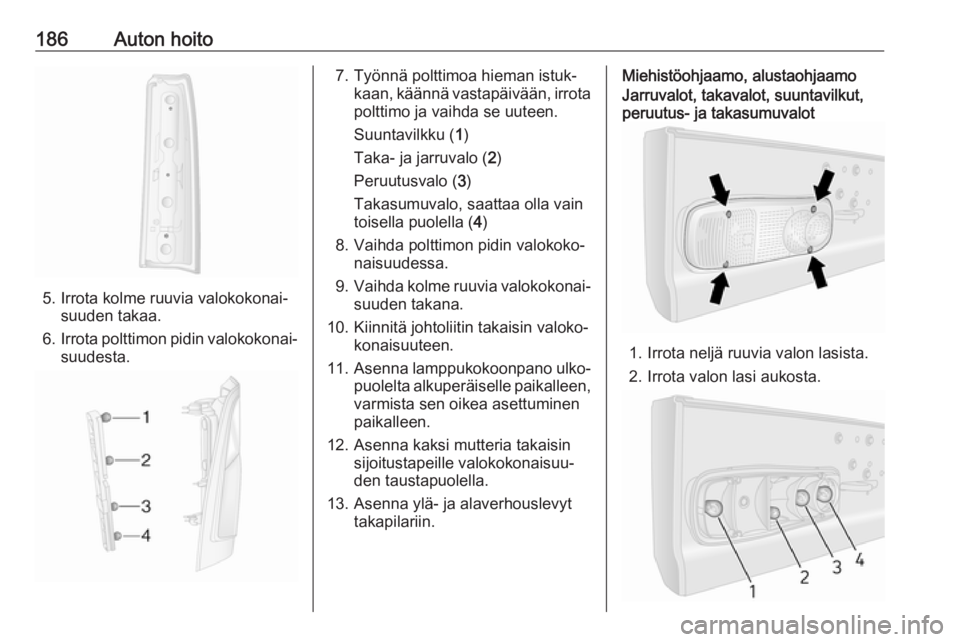

186Auton hoito
5. Irrota kolme ruuvia valokokonai‐suuden takaa.
6. Irrota polttimon pidin valokokonai‐
suudesta.
7. Työnnä polttimoa hieman istuk‐ kaan, käännä vastapäivään, irrota
polttimo ja vaihda se uuteen.
Suuntavilkku ( 1)
Taka- ja jarruvalo ( 2)
Peruutusvalo ( 3)
Takasumuvalo, saattaa olla vain
toisella puolella ( 4)
8. Vaihda polttimon pidin valokoko‐ naisuudessa.
9. Vaihda kolme ruuvia valokokonai‐
suuden takana.
10. Kiinnitä johtoliitin takaisin valoko‐ konaisuuteen.
11. Asenna lamppukokoonpano ulko‐
puolelta alkuperäiselle paikalleen,
varmista sen oikea asettuminen
paikalleen.
12. Asenna kaksi mutteria takaisin sijoitustapeille valokokonaisuu‐
den taustapuolella.
13. Asenna ylä- ja alaverhouslevyt takapilariin.Miehistöohjaamo, alustaohjaamoJarruvalot, takavalot, suuntavilkut,
peruutus- ja takasumuvalot
1. Irrota neljä ruuvia valon lasista.
2. Irrota valon lasi aukosta.

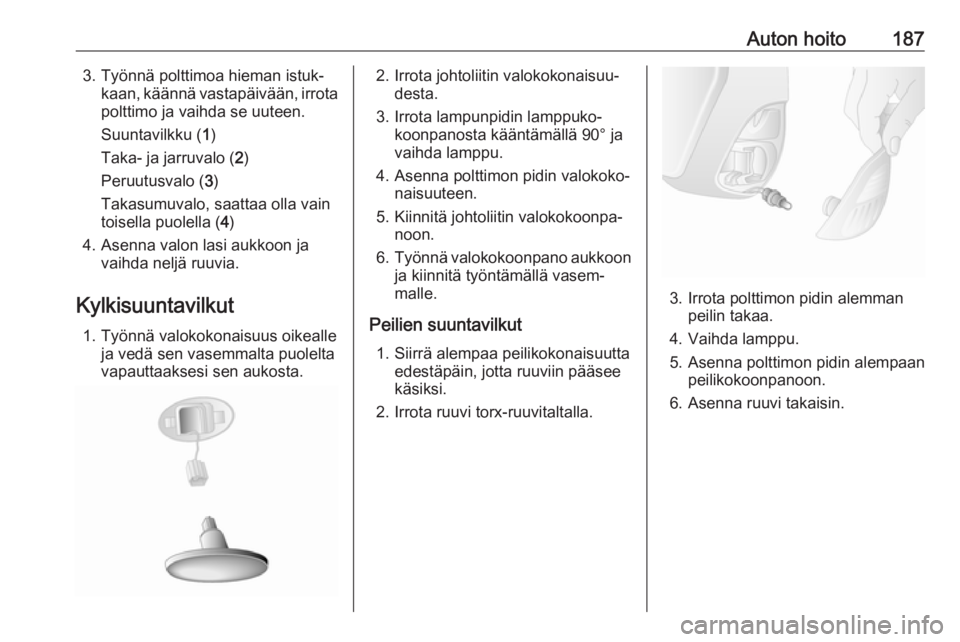

Auton hoito1873. Työnnä polttimoa hieman istuk‐kaan, käännä vastapäivään, irrotapolttimo ja vaihda se uuteen.
Suuntavilkku ( 1)
Taka- ja jarruvalo ( 2)
Peruutusvalo ( 3)
Takasumuvalo, saattaa olla vain
toisella puolella ( 4)
4. Asenna valon lasi aukkoon ja vaihda neljä ruuvia.
Kylkisuuntavilkut 1. Työnnä valokokonaisuus oikealle ja vedä sen vasemmalta puolelta
vapauttaaksesi sen aukosta.2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä 90° javaihda lamppu.
4. Asenna polttimon pidin valokoko‐ naisuuteen.
5. Kiinnitä johtoliitin valokokoonpa‐ noon.
6. Työnnä valokokoonpano aukkoon
ja kiinnitä työntämällä vasem‐
malle.
Peilien suuntavilkut 1. Siirrä alempaa peilikokonaisuutta edestäpäin, jotta ruuviin pääsee
käsiksi.
2. Irrota ruuvi torx-ruuvitaltalla.
3. Irrota polttimon pidin alemman peilin takaa.
4. Vaihda lamppu.
5. Asenna polttimon pidin alempaan peilikokoonpanoon.
6. Asenna ruuvi takaisin.

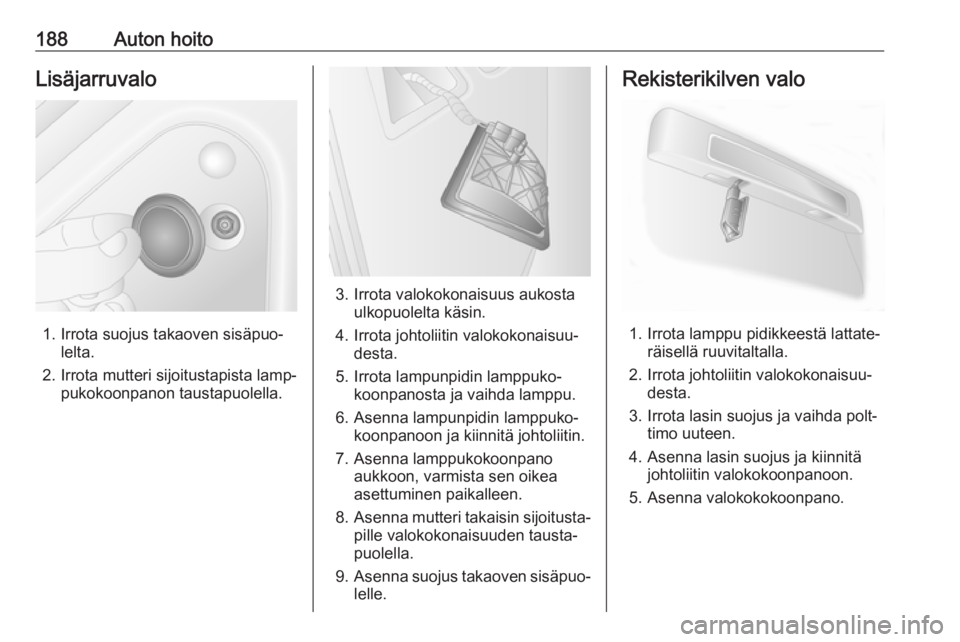

188Auton hoitoLisäjarruvalo
1. Irrota suojus takaoven sisäpuo‐lelta.
2. Irrota mutteri sijoitustapista lamp‐ pukokoonpanon taustapuolella.
3. Irrota valokokonaisuus aukosta ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.
5. Irrota lampunpidin lamppuko‐ koonpanosta ja vaihda lamppu.
6. Asenna lampunpidin lamppuko‐ koonpanoon ja kiinnitä johtoliitin.
7. Asenna lamppukokoonpano aukkoon, varmista sen oikea
asettuminen paikalleen.
8. Asenna mutteri takaisin sijoitusta‐
pille valokokonaisuuden tausta‐
puolella.
9. Asenna suojus takaoven sisäpuo‐
lelle.
Rekisterikilven valo
1. Irrota lamppu pidikkeestä lattate‐ räisellä ruuvitaltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Asenna lasin suojus ja kiinnitä johtoliitin valokokoonpanoon.
5. Asenna valokokokoonpano.
