OPEL MOVANO_B 2017.5 Инструкция по эксплуатации (in Russian)

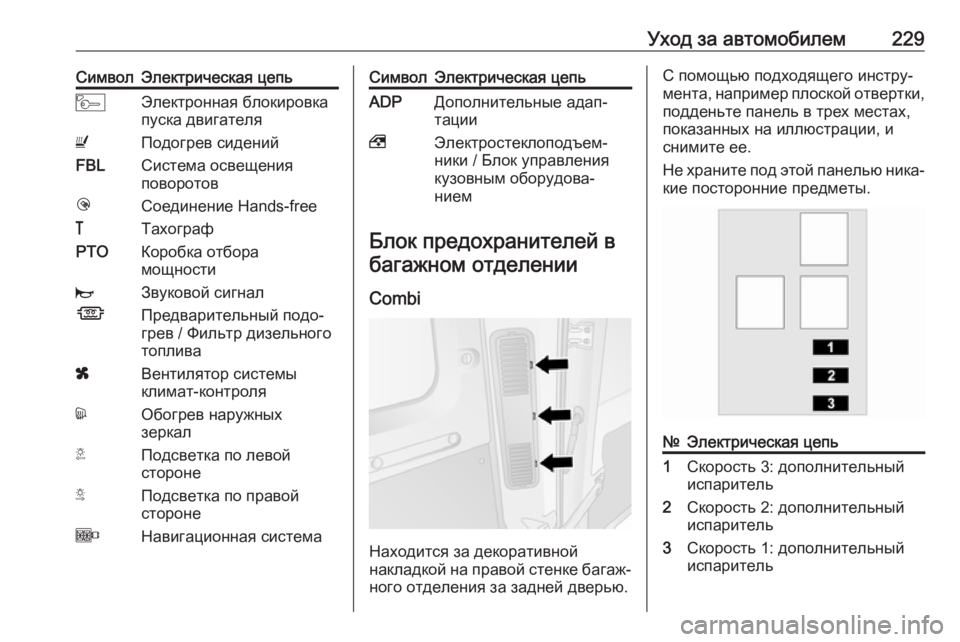

Уход за автомобилем229СимволЭлектрическая цепьMЭлектронная блокировка
пуска двигателяUПодогрев сиденийFBLСистема освещения
поворотовlСоединение Hands-free&ТахографPTOКоробка отбора
мощностиjЗвуковой сигналÍПредварительный подо‐
грев / Фильтр дизельного
топливаxВентилятор системы
климат-контроляdОбогрев наружных
зеркалTПодсветка по левой
сторонеSПодсветка по правой
сторонеOНавигационная системаСимволЭлектрическая цепьADPДополнительные адап‐
тации,Электростеклоподъем‐
ники / Блок управления
кузовным оборудова‐
нием
Блок предохранителей в
багажном отделении
Combi
Находится за декоративной
накладкой на правой стенке багаж‐
ного отделения за задней дверью.
С помощью подходящего инстру‐
мента, например плоской отвертки, подденьте панель в трех местах,
показанных на иллюстрации, и
снимите ее.
Не храните под этой панелью ника‐ кие посторонние предметы.№Электрическая цепь1Скорость 3: дополнительный
испаритель2Скорость 2: дополнительный
испаритель3Скорость 1: дополнительный
испаритель

230Уход за автомобилемМикроавтобус
Находится за накладкой подножки
в правой части грузового отделе‐
ния.
С помощью подходящего инстру‐
мента, например плоской отвертки,
подденьте панель в трех местах,
показанных на иллюстрации, и
снимите ее.
Не храните под этой панелью ника‐ кие посторонние предметы.
№Электрическая цепь1Система остановки-запуска
двигателя2Электромагнит замка
сдвижной двери с электропри‐
водом3Звуковой сигнализатор замка
сдвижной двери с электропри‐
водом4Скорость 2: правый венти‐
лятор испарителя5Скорость 2: левый вентилятор
испарителя6Скорость 1: левый вентилятор
испарителя7Отопление по левой стороне8Скорость 3: левый вентилятор
испарителя9Вентилятор конденсатора10Отопление по правой стороне11Скорость 3: правый венти‐
лятор испарителя12Сдвижная дверь с электропри‐ водом13Подсветка прохода

Уход за автомобилем231№Электрическая цепь14Панель нижняя15Звуковой сигнал предупреж‐
дения о блокировке внут‐
ренних ручек замков дверей16Скорость 1: правый венти‐
лятор испарителя
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Автомобильный
инструмент
Инструмент
Домкрат, баллонный ключ, пере‐
ходники (для снятия запасного
колеса), крючок для снятия колес‐
ных колпаков и буксировочная
проушина хранятся в ящике, кото‐
рый находится под передним
сиденьем.
Примечание
В зависимости от модификации
для опускания запасного колеса
могут использоваться разные
переходники.
Автомобили с задним приводом: В
комплект также входят гидравличе‐
ский домкрат и набор удлинителей.

232Уход за автомобилемНа некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин. Комп‐
лект для ремонта шин 3 238.
Чтобы достать этот ящик, сдвиньте сиденье вперед в крайнее положе‐
ние и сложите вниз спинку.
Если имеется крышка, слегка
поднимите ее и отодвиньте вбок,
чтобы снять.
Примечание
Не пытайтесь вынуть этот блок из-
под сиденья. Опасность травми‐
рования.
Смена колеса 3 242.
Запасное колесо 3 245.
Буксировка автомобиля 3 251.Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым
углом. При пересечении острых
кромок можно повредить шину и
колесо. Во время стоянки не прити‐ райтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять
местами передние колеса с
задними, поскольку это может
ухудшить устойчивость автомо‐
биля. На заднем мосте всегда
следует использовать менее изно‐
шенные шины.Шины
Шины, установленные изготовите‐
лем, соответствуют ходовой части
автомобиля и обеспечивают опти‐
мальную комфортность и безопас‐
ность езды.
Зимние шины
Зимние шины позволяют повысить
уровень безопасности движения при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
В тех странах, где это предусмот‐
рено законодательными требова‐
ниями, установите в поле зрения
водителя наклейку с информацией о максимальной допустимой скоро‐
сти.
Обозначение шин
Пример: 215/65 R 16 C 109 R215:ширина шины в мм65:отношение высоты попереч‐
ного сечения шины к ширине
профиля в %

Уход за автомобилем233R:конструкция шины: Радиаль‐
наяRF:тип: RunFlat16:диаметр обода колеса в
дюймахC:использование для пере‐
возки грузов или в коммер‐
ческих целях88:индекс грузоподъемности,
например, 109 соответ‐
ствует примерно 1030 кгR:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скорости которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐ мальной скорости автомобиля.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление
вращения шины указывает символ
(например стрелка) на боковине
шины.
Давление в шинах Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Табличка с данными о давлении в
шинах расположена на раме двери водителя и содержит информацию
о типоразмерах шин, установлен‐
ных изготовителем автомобиля, и
о рекомендованном давлениивоздуха в шинах. Всегда накачи‐
вайте шины до уровня давления,
указанного на табличке.
Давление в шинах 3 282.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
При неправильном давлении в
шинах снижается безопасность,
ухудшаются ходовые качества,
комфортность, расход топлива и
увеличивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое
давление воздуха необходимо
поддерживать в шинах, действуйте следующим образом:
1. Установите код двигателя. Сведения о двигателе 3 265.
2. Установите тип шин.
В таблицах указано давление
воздуха в шинах для всех возмож‐ ных комбинаций 3 282.

234Уход за автомобилемТип шин, рекомендованный для
вашего автомобиля, указан в его
сертификате соответствия ЕС или
в других регистрационных доку‐
ментах.
Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление
может привести к сильному
нагреву шин и их внутренним повреждениям, способным
вызвать расслоение протек‐
тора, а на высокой скорости
даже разрыв шины.
9 Предупреждение
Для некоторых моделей шин
рекомендованное давление
накачки, указанное в таблице,
может превосходить макси‐
мальное давление, указанное
на шине. Ни в коем случае не
превышайте максимальное
давление, указанное на шине.
Зависимость от температуры
Давление воздуха в шине зависит
от ее температуры. Во время
движения шина разогревается, и
давление в ней увеличивается.
Значения давления в шинах,
указанные на информационных
этикетках шин и в таблице со
значениями давления, относятся к холодным шинам при температуре20 °C. С повышением температуры
на 10 °C давление растет почти на 10 кПа (0,1 бар). Это необходимо
учитывать при проверке нагретых
шин.
Буксировка прицепа
Если полностью загруженный авто‐
мобиль буксирует прицеп, давле‐
ние в шинах необходимо увели‐
чить на 20 кПа/0,2 бар
(3,0 фунтов/кв. дюйм), а скорость движения не должна превышать
100 км/ч.
Буксировка прицепа 3 200.
Задний привод, двускатные задние колеса
Для того чтобы накачать наружное колесо, шланг необходимо пропу‐
стить между колесами.
Система контролядавления в шинах
В системе контроля давления
воздуха в шинах для отслеживания давления используются специаль‐ные датчики, передающие сигналы
по радиоканалу.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о
снижении давления в шинах, и
ее наличие не отменяет необхо‐ димости регулярного ухода за
шинами.

Уход за автомобилем235Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в
шинах является обязательным,
использование колес без датчи‐
ков давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет
недействителен.
Сигналы датчиков, измеряющих
давление воздуха в шинах, посту‐
пают на установленный в автомо‐
биле приемник.
Таблица давлений в шинах 3 282.Низкое давление воздуха в
шинах
В случае падения давления
воздуха в шинах загорается сигна‐
лизатор w 3 114, а на дисплее
информационного центра води‐
теля отображается соответствую‐
щее сообщение.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐ виться и довести давление воздуха
в шинах до рекомендуемого уровня
3 282.
После накачки может потребо‐
ваться проехать некоторое время,
чтобы значения давления в шинах
в системе обновились. В течение
этого времени может гореть w.
Если сигнализатор w горит при
низкой температуре и гаснет после того, как автомобиль пройдет
какое-то расстояние, это может
свидетельствовать о том, что
давление воздуха в шинах близко к
критически низкому уровню.
Проверьте давление во всех четы‐
рех шинах.
Если необходимо увеличить или
уменьшить давление в шинах,
следует предварительно выклю‐
чить зажигание.
Устанавливаемые шины должны
иметь датчики давления. В против‐
ном случае индикатор w начнет
мигать в течение нескольких
секунд, после чего будет светиться постоянно вместе с индикатором
A 3 111, при этом на экран
дисплея информационного центра
водителя выводится соответ‐
ствующее сообщение.

236Уход за автомобилемЗапасное колесо, а также времен‐
ное запасное колесо не комплек‐ туется датчиком давления.
Система контроля давления в
шинах не может контролировать
давление в этих колесах. При этом
система мониторинга давления в
шинах продолжит контролировать
давление в шинах остальных трех
колес.
Индикатор w будет загораться и
сообщение на дисплее информа‐
ционного центра водителя будет
появляться при каждом включении
зажигания до тех пор, пока давле‐
ние воздуха в шинах не будет дове‐
дено до необходимого уровня.
Информационный центр водителя
3 116.
Информационные сообщения
3 117.
Прокол В случае прокола шины или очень
низкого давления воздуха в шине
загораются сигнализаторы w и C
3 111 , а на дисплее информацион‐
ного центра водителя отобража‐ется соответствующее сообщение.
Остановите автомобиль и заглу‐
шите двигатель.
Давление воздуха в шинах 3 282,
комплект для ремонта шин 3 238,
запасное колесо 3 245, замена
колеса 3 242.
Перекалибровка
После устранения прокола и
накачки шин до правильного
давления необходимо выполнить
повторную калибровку системы
мониторинга давления в шинах.
Давление в шинах 3 282, комплект
для ремонта шин 3 238.
Во время движения автомобиля
откройте на экране дисплея
информационного центра води‐
теля меню давления в шинах,
последовательно нажимая кнопку
на торце рычага управления
стеклоочистителями. Нажмите и
удерживайте кнопку примерно
пять секунд, чтобы запустить
процесс калибровки. На дисплее
информационного центра води‐
теля отображается соответствую‐ щее предупреждение.
Для завершения процесса перека‐ либровки может потребоваться
несколько минут движения автомо‐ биля со скоростью выше 40 км/ч. В
этот промежуток времени система
может выдавать только ограничен‐ ный объем информации.
Если в процессе повторного полу‐
чения данных возникают
проблемы, индикатор w продол‐
жает гореть, и на информационном
центре водителя отображается
предупреждающее сообщение.
Информационный центр водителя
3 116.

Уход за автомобилем237Информационные сообщения
3 117.
Общая информация Использование цепей противо‐
скольжения и имеющихся в
продаже комплектов для жидкост‐
ного ремонта шин может негативно
влиять на работу системы. Можно
использовать ремкомплекты,
разрешенные заводом-изготовите‐
лем.
Комплект для ремонта шин 3 238,
цепи противоскольжения 3 238.
Работу системы контроля давле‐
ния в шинах могут нарушить внеш‐ ние радиоустановки высокой
мощности.
При каждой замене шин необхо‐
димо демонтировать и обслужи‐
вать датчики системы контроля
давления воздуха в шинах. Для
этого следует обращаться в
сервисный центр.
Глубина протектора Регулярно проверяйте глубину
протектора.Из соображений безопасности
шину нужно заменить при сниже‐ нии глубины протектора до двух-
трех мм (четырех мм для зимних
шин).
В целях обеспечения безопасной
эксплуатации автомобиля высота протектора шин на колесах одного
моста не должна отличаться
больше чем на два мм.
Установленной правилами мини‐
мальной глубине рисунка протек‐
тора (1,6 мм) соответствует
появление индикаторов износа (TWI). Места индикаторов отме‐
чены на боковине покрышки.
Старение шин происходит даже в
том случае, если они не исполь‐
зуются. Мы рекомендуем заменять
комплект покрышек каждые
шесть лет.
Изменение размера шин и колес
Если шины по размеру отличаются от оригинальных, может потребо‐
ваться перепрограммировать
спидометр, изменить номинальное
значение давления воздуха в
шинах и внести в автомобиль
другие изменения.
После установки шин другого
размера замените табличку,
содержащую сведения о давлении
в шинах.9 Предупреждение
Установка неподходящих шин
или дисков может стать причи‐
ной аварии и аннулирования
разрешения на эксплуатацию
автомобиля.

238Уход за автомобилемКолпаки колес
Используйте оригинальные колес‐
ные колпаки и шины, рекомендуе‐
мые для соответствующего авто‐
мобиля и отвечающие всем предъ‐ являемым к комбинациям дисков и
шин требованиям.
При выборе других крышек и шин
следите, чтобы у шины не было
защитных утолщений.
Колпаки не должны ухудшать усло‐ вия охлаждения тормозных меха‐низмов.9 Предупреждение
Использование неподходящих
колесных колпаков и шин может
стать причиной внезапной
потери давления и связанной с
этим аварии.
Цепи противоскольжения
Цепи противоскольжения можно
устанавливать только на ведущие
колеса.
На автомобилях с двускатными
задними колесами цепи противо‐
скольжения разрешается устана‐
вливать только на внешние колеса.
Всегда следует использовать цепи противоскольжения со звеньями
малого размера, увеличивающими
размер протектора и бортов шины
не более, чем на 15 мм (включая
замок цепи).
9 Предупреждение
Повреждение цепи способно
привести к разрыву шины.
Колпаки колес на стальных дисках
могут соприкасаться с частями
цепи. В этом случае снять колпаки
колес.
Цепи противоскольжения можно
применять только при скоростях до
50 км/ч, а при движении по дорогам
без снега их можно использовать
лишь кратковременно, так как они
быстро изнашиваются на жестких дорогах, и могут оборваться.
Применение цепей противосколь‐
жения на временном запасном
колесе и на колесах другой размер‐ ности не допускается.
Комплект для ремонта шин
Незначительные повреждения протектора шины можно устранить
с помощью комплекта для ремонта шин.
