Fahren und Bedienung179die Meldungen nach dem erneuten
Starten des Fahrzeugs weiterhin
aufleuchten/angezeigt werden, die
Hilfe einer Werkstatt in Anspruch
nehmen.

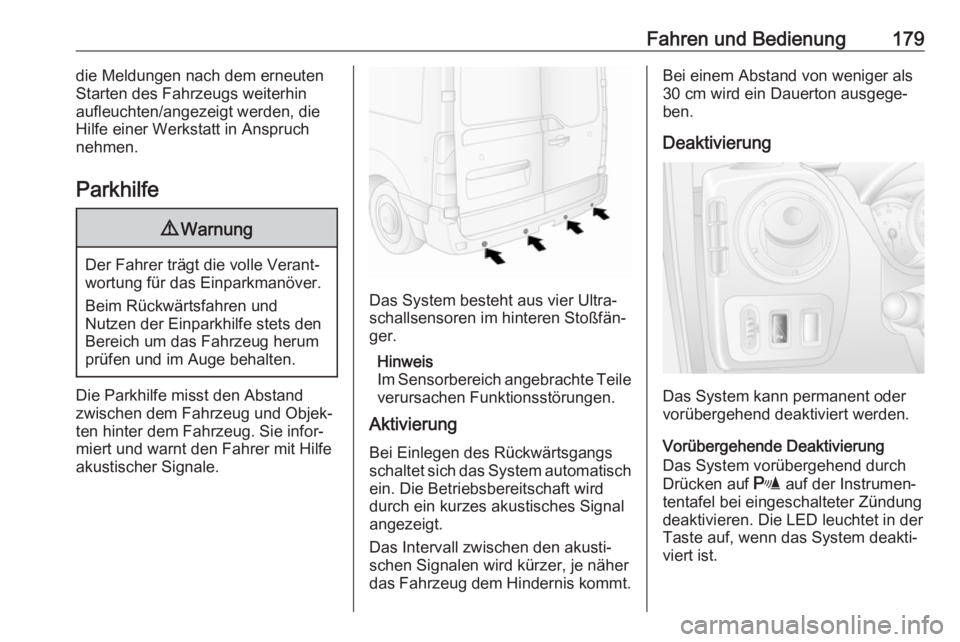

Parkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und
Nutzen der Einparkhilfe stets den
Bereich um das Fahrzeug herum
prüfen und im Auge behalten.
Die Parkhilfe misst den Abstand
zwischen dem Fahrzeug und Objek‐
ten hinter dem Fahrzeug. Sie infor‐
miert und warnt den Fahrer mit Hilfe
akustischer Signale.
Das System besteht aus vier Ultra‐
schallsensoren im hinteren Stoßfän‐
ger.
Hinweis
Im Sensorbereich angebrachte Teile
verursachen Funktionsstörungen.
Aktivierung
Bei Einlegen des Rückwärtsgangsschaltet sich das System automatisch ein. Die Betriebsbereitschaft wird
durch ein kurzes akustisches Signal
angezeigt.
Das Intervall zwischen den akusti‐ schen Signalen wird kürzer, je näherdas Fahrzeug dem Hindernis kommt.
Bei einem Abstand von weniger als
30 cm wird ein Dauerton ausgege‐
ben.
Deaktivierung
Das System kann permanent oder
vorübergehend deaktiviert werden.
Vorübergehende Deaktivierung
Das System vorübergehend durch
Drücken auf r auf der Instrumen‐
tentafel bei eingeschalteter Zündung deaktivieren. Die LED leuchtet in der
Taste auf, wenn das System deakti‐
viert ist.

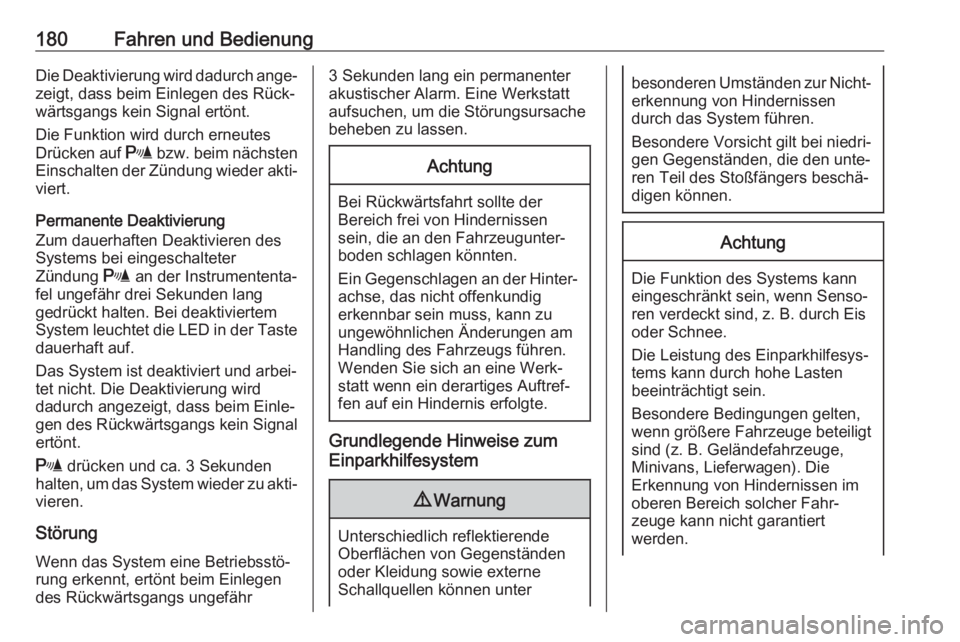

180Fahren und BedienungDie Deaktivierung wird dadurch ange‐
zeigt, dass beim Einlegen des Rück‐ wärtsgangs kein Signal ertönt.
Die Funktion wird durch erneutes
Drücken auf r bzw. beim nächsten
Einschalten der Zündung wieder akti‐
viert.
Permanente Deaktivierung
Zum dauerhaften Deaktivieren des
Systems bei eingeschalteter
Zündung r an der Instrumententa‐
fel ungefähr drei Sekunden lang gedrückt halten. Bei deaktiviertem
System leuchtet die LED in der Taste dauerhaft auf.
Das System ist deaktiviert und arbei‐
tet nicht. Die Deaktivierung wird
dadurch angezeigt, dass beim Einle‐
gen des Rückwärtsgangs kein Signal
ertönt.
r drücken und ca. 3 Sekunden
halten, um das System wieder zu akti‐
vieren.
Störung
Wenn das System eine Betriebsstö‐
rung erkennt, ertönt beim Einlegen
des Rückwärtsgangs ungefähr3 Sekunden lang ein permanenter
akustischer Alarm. Eine Werkstatt
aufsuchen, um die Störungsursache
beheben zu lassen.Achtung
Bei Rückwärtsfahrt sollte der
Bereich frei von Hindernissen
sein, die an den Fahrzeugunter‐ boden schlagen könnten.
Ein Gegenschlagen an der Hinter‐
achse, das nicht offenkundig
erkennbar sein muss, kann zu
ungewöhnlichen Änderungen am
Handling des Fahrzeugs führen.
Wenden Sie sich an eine Werk‐
statt wenn ein derartiges Auftref‐
fen auf ein Hindernis erfolgte.
Grundlegende Hinweise zum
Einparkhilfesystem
9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn Senso‐
ren verdeckt sind, z. B. durch Eis
oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge beteiligt
sind (z. B. Geländefahrzeuge,
Minivans, Lieferwagen). Die
Erkennung von Hindernissen im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.

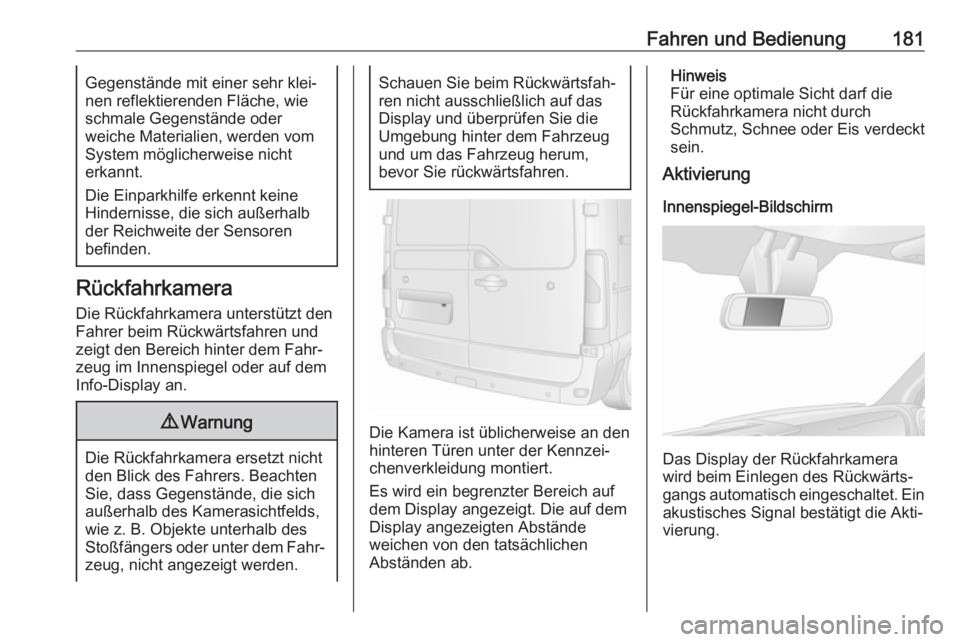

Fahren und Bedienung181Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erkennt keine
Hindernisse, die sich außerhalb
der Reichweite der Sensoren
befinden.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren und
zeigt den Bereich hinter dem Fahr‐
zeug im Innenspiegel oder auf dem
Info-Display an.
9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds,
wie z. B. Objekte unterhalb des
Stoßfängers oder unter dem Fahr‐ zeug, nicht angezeigt werden.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Display und überprüfen Sie die
Umgebung hinter dem Fahrzeug
und um das Fahrzeug herum,
bevor Sie rückwärtsfahren.
Die Kamera ist üblicherweise an den hinteren Türen unter der Kennzei‐
chenverkleidung montiert.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Hinweis
Für eine optimale Sicht darf die
Rückfahrkamera nicht durch
Schmutz, Schnee oder Eis verdeckt
sein.
Aktivierung
Innenspiegel-Bildschirm
Das Display der Rückfahrkamera
wird beim Einlegen des Rückwärts‐
gangs automatisch eingeschaltet. Ein
akustisches Signal bestätigt die Akti‐
vierung.

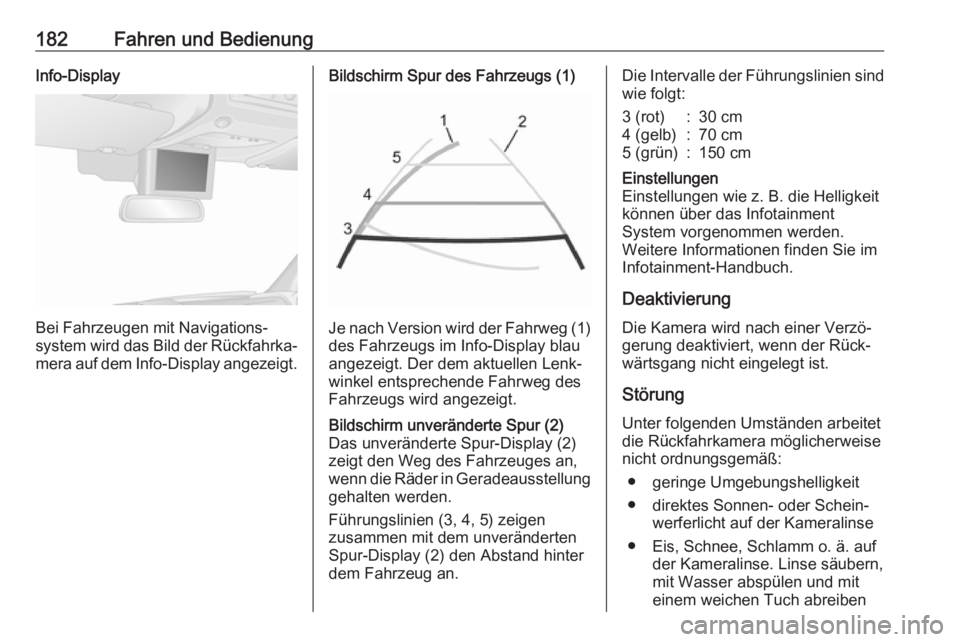

182Fahren und BedienungInfo-Display
Bei Fahrzeugen mit Navigations‐
system wird das Bild der Rückfahrka‐
mera auf dem Info-Display angezeigt.
Bildschirm Spur des Fahrzeugs (1)
Je nach Version wird der Fahrweg (1) des Fahrzeugs im Info-Display blau
angezeigt. Der dem aktuellen Lenk‐ winkel entsprechende Fahrweg desFahrzeugs wird angezeigt.
Bildschirm unveränderte Spur (2)
Das unveränderte Spur-Display (2)
zeigt den Weg des Fahrzeuges an,
wenn die Räder in Geradeausstellung gehalten werden.
Führungslinien (3, 4, 5) zeigen
zusammen mit dem unveränderten
Spur-Display (2) den Abstand hinter
dem Fahrzeug an.Die Intervalle der Führungslinien sind wie folgt:3 (rot):30 cm4 (gelb):70 cm5 (grün):150 cmEinstellungen
Einstellungen wie z. B. die Helligkeit
können über das Infotainment
System vorgenommen werden.
Weitere Informationen finden Sie im
Infotainment-Handbuch.
Deaktivierung
Die Kamera wird nach einer Verzö‐
gerung deaktiviert, wenn der Rück‐
wärtsgang nicht eingelegt ist.
Störung Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● geringe Umgebungshelligkeit
● direktes Sonnen- oder Schein‐ werferlicht auf der Kameralinse
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Linse säubern,
mit Wasser abspülen und mit
einem weichen Tuch abreiben

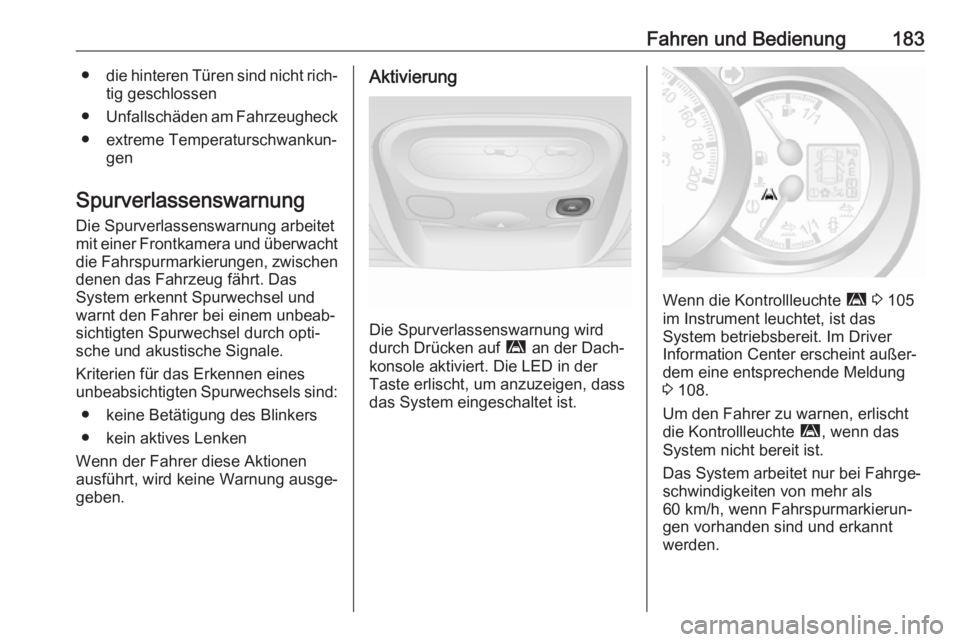

Fahren und Bedienung183●die hinteren Türen sind nicht rich‐
tig geschlossen
● Unfallschäden am Fahrzeugheck
● extreme Temperaturschwankun‐ gen
Spurverlassenswarnung
Die Spurverlassenswarnung arbeitet
mit einer Frontkamera und überwacht die Fahrspurmarkierungen, zwischen denen das Fahrzeug fährt. Das
System erkennt Spurwechsel und
warnt den Fahrer bei einem unbeab‐
sichtigten Spurwechsel durch opti‐
sche und akustische Signale.
Kriterien für das Erkennen eines
unbeabsichtigten Spurwechsels sind:
● keine Betätigung des Blinkers
● kein aktives Lenken
Wenn der Fahrer diese Aktionen
ausführt, wird keine Warnung ausge‐
geben.Aktivierung
Die Spurverlassenswarnung wird
durch Drücken auf ì an der Dach‐
konsole aktiviert. Die LED in der
Taste erlischt, um anzuzeigen, dass
das System eingeschaltet ist.
Wenn die Kontrollleuchte ì 3 105
im Instrument leuchtet, ist das
System betriebsbereit. Im Driver Information Center erscheint außer‐
dem eine entsprechende Meldung
3 108.
Um den Fahrer zu warnen, erlischt
die Kontrollleuchte ì, wenn das
System nicht bereit ist.
Das System arbeitet nur bei Fahrge‐
schwindigkeiten von mehr als
60 km/h, wenn Fahrspurmarkierun‐
gen vorhanden sind und erkannt
werden.

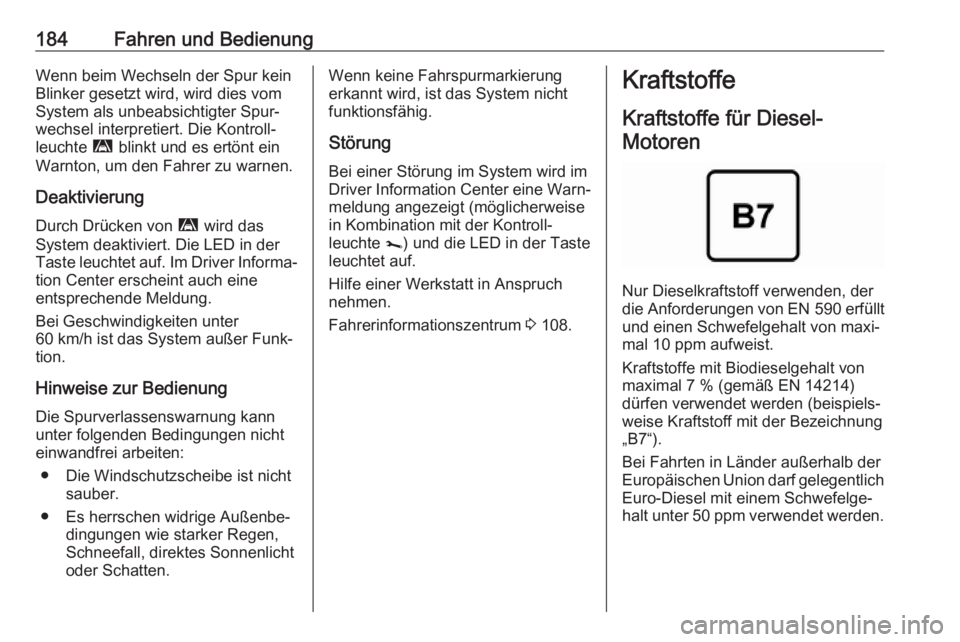

184Fahren und BedienungWenn beim Wechseln der Spur keinBlinker gesetzt wird, wird dies vom
System als unbeabsichtigter Spur‐
wechsel interpretiert. Die Kontroll‐
leuchte ì blinkt und es ertönt ein
Warnton, um den Fahrer zu warnen.
Deaktivierung Durch Drücken von ì wird das
System deaktiviert. Die LED in der Taste leuchtet auf. Im Driver Informa‐
tion Center erscheint auch eine
entsprechende Meldung.
Bei Geschwindigkeiten unter
60 km/h ist das System außer Funk‐ tion.
Hinweise zur Bedienung
Die Spurverlassenswarnung kann
unter folgenden Bedingungen nicht
einwandfrei arbeiten:
● Die Windschutzscheibe ist nicht sauber.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.Wenn keine Fahrspurmarkierung
erkannt wird, ist das System nicht
funktionsfähig.
StörungBei einer Störung im System wird im
Driver Information Center eine Warn‐ meldung angezeigt (möglicherweise
in Kombination mit der Kontroll‐
leuchte j) und die LED in der Taste
leuchtet auf.
Hilfe einer Werkstatt in Anspruch
nehmen.
Fahrerinformationszentrum 3 108.Kraftstoffe
Kraftstoffe für Diesel-Motoren
Nur Dieselkraftstoff verwenden, der
die Anforderungen von EN 590 erfüllt
und einen Schwefelgehalt von maxi‐
mal 10 ppm aufweist.
Kraftstoffe mit Biodieselgehalt von
maximal 7 % (gemäß EN 14214)
dürfen verwendet werden (beispiels‐
weise Kraftstoff mit der Bezeichnung
„B7“).
Bei Fahrten in Länder außerhalb der
Europäischen Union darf gelegentlich Euro-Diesel mit einem Schwefelge‐
halt unter 50 ppm verwendet werden.

Fahren und Bedienung185Achtung
Die häufige Verwendung von
Dieselkraftstoff mit einem Schwe‐ felgehalt über 15 ppm verursacht
schwerwiegende Motorschäden.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des
Motors, erhöhtem Verschleiß oder
Schäden am Motor führen und
Ihre Garantieansprüche
einschränken.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht
zulässig, Dieselkraftstoffe zur
Verdünnung mit Kraftstoffen für Otto-
Motoren zu vermischen.
Fließvermögen und Filtrierbarkeit von
Dieselkraftstoffen sind temperaturab‐ hängig. Bei niedrigen Temperaturen
Dieselkraftstoff mit garantierten
Wintereigenschaften tanken.
Diesel-Kraftstofffilter 3 199.
Diesel-Kraftstoffsystem entlüften
3 200.
Betrieb bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C können einige Dieselprodukte mit Biodiesel‐
mischungen einfrieren oder versul‐
zen, was sich auf das Kraftstoffver‐
sorgungssystem auswirken kann.
Der Motor kann möglicherweise nicht richtig gestartet und betrieben
werden. Darauf achten, dass bei
Umgebungstemperaturen unter 0 °C
Winterdiesel getankt wird.
Bei extremer Kälte unter -20 °C kann
Polardiesel verwendet werden. Der
Einsatz dieser Kraftstoffqualität in
warmen oder heißen Klimazonen
wird nicht empfohlen und kann zu
Motorabsterben, schlechtem Start‐
verhalten und Schäden am Kraftstoff‐
einspritzsystem führen.Tanken9 Gefahr
Vor dem Tanken Motor abstellen
und etwaige externe Heizungen
mit Brennkammern ausschalten.
Mobiltelefon abschalten.
Beim Tanken die Bedienungs- und Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der
Umgang mit offenem Feuer und
Funken ist untersagt.
Wenn Sie Kraftstoffgeruch in
Ihrem Fahrzeug feststellen,
lassen Sie die Ursache unverzüg‐
lich in einer Werkstatt beheben.
Ein Etikett mit Symbolen an der Kraft‐ stofftankklappe zeigt die zulässigen
Kraftstofftypen an. In Europa sind die
Zapfpistolen an den Tankstellen mit

186Fahren und Bedienungdiesen Symbolen gekennzeichnet.Nur zulässige Kraftstofftypen verwen‐ den.Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Der Kraftstoffeinfüllstutzen mit Bajo‐ nettverschluss befindet sich links
vorn am Fahrzeug.
Die Tankdeckelklappe lässt sich nur
öffnen, wenn das Fahrzeug entriegelt und die Tür offen ist. Die Tankdeckel‐
klappe von Hand öffnen.
9 Gefahr
Fahrzeuge mit Stopp-Start-
System: Den Motor ausschalten und den Zündschlüssel abziehen,
um zu verhindern, dass das
System den Motor automatisch
neu startet.
Füllmengen 3 262.
Zum Öffnen die Kappe langsam
gegen den Uhrzeigersinn drehen.
Der Tankdeckel lässt sich am unteren Haken der Tankdeckelklappe einhän‐
gen.
Die Tankdüse gerade am Einfüllstut‐ zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Zum Tanken die Zapfpistole betäti‐
gen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐
tole noch maximal zweimal erneut
betätigt werden, um den Tank voll‐
ständig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Zum Schließen den Tankdeckel im
Uhrzeigersinn drehen.
Tankklappe schließen.
Tankdeckel Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.

Fahren und Bedienung187Anhängerzugvorrich‐tung
Allgemeine Informationen Nur eine für das Fahrzeug zugelas‐
sene Anhängerzugvorrichtung
verwenden. Das Anbringen der
Zugvorrichtung sollten Sie in einer
Werkstatt vornehmen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Systeme
betreffen, durchgeführt werden.
Fahrverhalten,Fahrhinweise
Bei Anhängern mit Bremsen Abreiß‐
seil einhängen.
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Schlingerbewe‐
gung des Anhängers ein Stabilisator
verwendet wird, der auf den Kugel‐
kopf wirkt. Für Anhänger mit geringer
Fahrstabilität wird die Verwendung
eines Stabilisators empfohlen.Eine Höchstgeschwindigkeit von
80 km/h darf nicht überschritten
werden, auch nicht in Ländern, in
denen höhere Geschwindigkeiten
zulässig sind.
Sollte der Anhänger zu schlingern beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung erhöhen 3 264.
Anhängerbetrieb Anhängelast
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz
zwischen dem tatsächlichen Gesamt‐
gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert ist generell für Steigun‐ gen bis max. 12 % gültig.
Die zulässige Anhängelast gilt bis zur
angegebenen Steigung und bis zu
einer Höhe von 1000 m über dem
Meeresspiegel. Da sich die Motorleis‐ tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin‐ gert und sich dadurch die Steigfähig‐
keit verschlechtert, sinkt auch das
zulässige Zuggesamtgewicht pro
1000 m zusätzlicher Höhe um 10 %.
Auf Straßen mit leichten Anstiegen
(weniger als 8 %, z. B. auf Autobah‐
nen) muss das Zuggesamtgewicht
nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 243.
Stützlast Die Stützlast ist die Last, die vomAnhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.

188Fahren und BedienungSie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Die höchstzulässige Stützlast ist auf
dem Typschild der Anhängerzugvor‐
richtung und in den Fahrzeugpapie‐ ren angegeben. Streben Sie immer
die höchstzulässige Last an, vor
allem bei schweren Anhängern. Die
Stützlast sollte nie unter 25 kg sinken.
Bei Anhängelasten von 1200 kg oder
mehr darf die Stützlast nicht weniger
als 50 kg betragen.
Hinterachslast
Bei Anhängerbetrieb und voll belade‐ nem Zugfahrzeug (einschließlich aller
Insassen) darf die zulässige Hinter‐
achslast (siehe Typschild oder Fahr‐ zeugpapiere) nicht überschritten
werden.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Warnsignal Zugvorrichtung
Bei Fahrzeugen mit Anhängerzugvor‐ richtung ändert sich im Anhängerbe‐
trieb bei Betätigung der Blinker die
Tonhöhe des Warnsignals.
Die Tonhöhe des Warnsignals ändert
sich, wenn eine Blinkleuchte des Anhängers oder des Zugfahrzeugs
defekt ist.
Anhänger-Stabilitäts- Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐ leistung reduziert und das Gespanngezielt abgebremst, bis das Schlin‐
gern aufhört. Das Lenkrad so ruhig
wie möglich halten, während das
System aktiv ist.
Der Anhänger-Stabilitäts-Assistent
(TSA) ist eine Funktion des elektroni‐
schen Stabilitätsprogramms (ESP)
3 170.Zusatzfunktionen
Nebenantrieb
Aktivierung
Den Nebenantrieb aktivieren, wenn
das Fahrzeug stationär ist und der
Motor im Leerlauf läuft:
● Den Schalthebel in Neutralstel‐ lung stellen (Fahrzeuge mit auto‐matisiertem Schaltgetriebe:
Wählhebel in Stellung N).
● Kupplungspedal betätigen.
