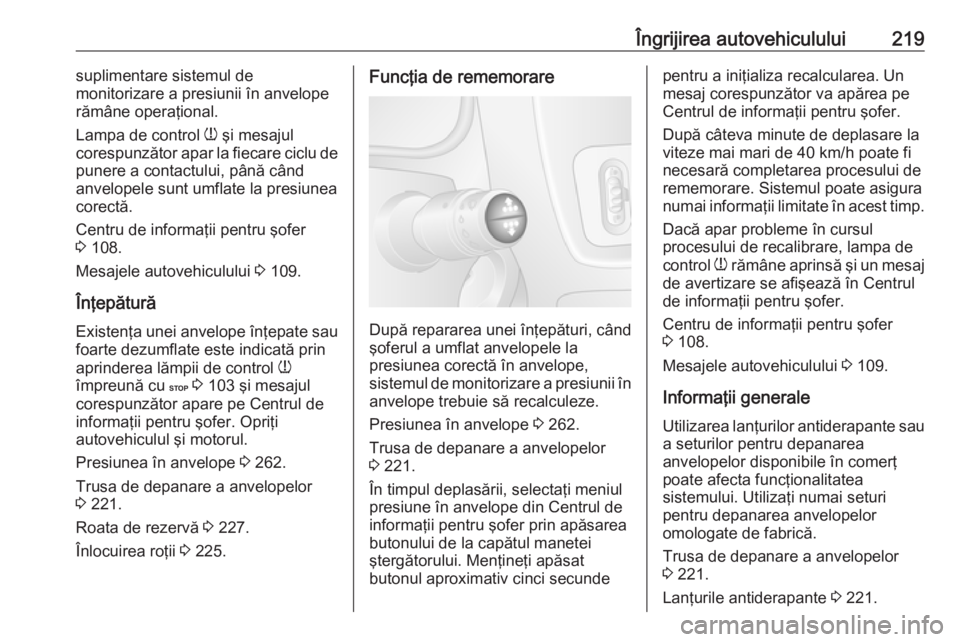

Îngrijirea autovehiculului219suplimentare sistemul de
monitorizare a presiunii în anvelope
rămâne operaţional.
Lampa de control w şi mesajul
corespunzător apar la fiecare ciclu de
punere a contactului, până când
anvelopele sunt umflate la presiunea
corectă.
Centru de informaţii pentru şofer
3 108.
Mesajele autovehiculului 3 109.
Înţepătură Existenţa unei anvelope înţepate saufoarte dezumflate este indicată prin
aprinderea lămpii de control w
împreună cu C 3 103 şi mesajul
corespunzător apare pe Centrul de
informaţii pentru şofer. Opriţi
autovehiculul şi motorul.
Presiunea în anvelope 3 262.
Trusa de depanare a anvelopelor
3 221.
Roata de rezervă 3 227.
Înlocuirea roţii 3 225.Funcţia de rememorare
După repararea unei înţepături, când
şoferul a umflat anvelopele la
presiunea corectă în anvelope,
sistemul de monitorizare a presiunii în
anvelope trebuie să recalculeze.
Presiunea în anvelope 3 262.
Trusa de depanare a anvelopelor
3 221.
În timpul deplasării, selectaţi meniul
presiune în anvelope din Centrul de
informaţii pentru şofer prin apăsarea
butonului de la capătul manetei
ştergătorului. Menţineţi apăsat
butonul aproximativ cinci secunde
pentru a iniţializa recalcularea. Un
mesaj corespunzător va apărea pe
Centrul de informaţii pentru şofer.
După câteva minute de deplasare la
viteze mai mari de 40 km/h poate fi
necesară completarea procesului de
rememorare. Sistemul poate asigura
numai informaţii limitate în acest timp.
Dacă apar probleme în cursul
procesului de recalibrare, lampa de
control w rămâne aprinsă şi un mesaj
de avertizare se afişează în Centrul
de informaţii pentru şofer.
Centru de informaţii pentru şofer
3 108.
Mesajele autovehiculului 3 109.
Informaţii generale Utilizarea lanţurilor antiderapante sau
a seturilor pentru depanarea
anvelopelor disponibile în comerţ
poate afecta funcţionalitatea
sistemului. Utilizaţi numai seturi
pentru depanarea anvelopelor
omologate de fabrică.
Trusa de depanare a anvelopelor 3 221.
Lanţurile antiderapante 3 221.

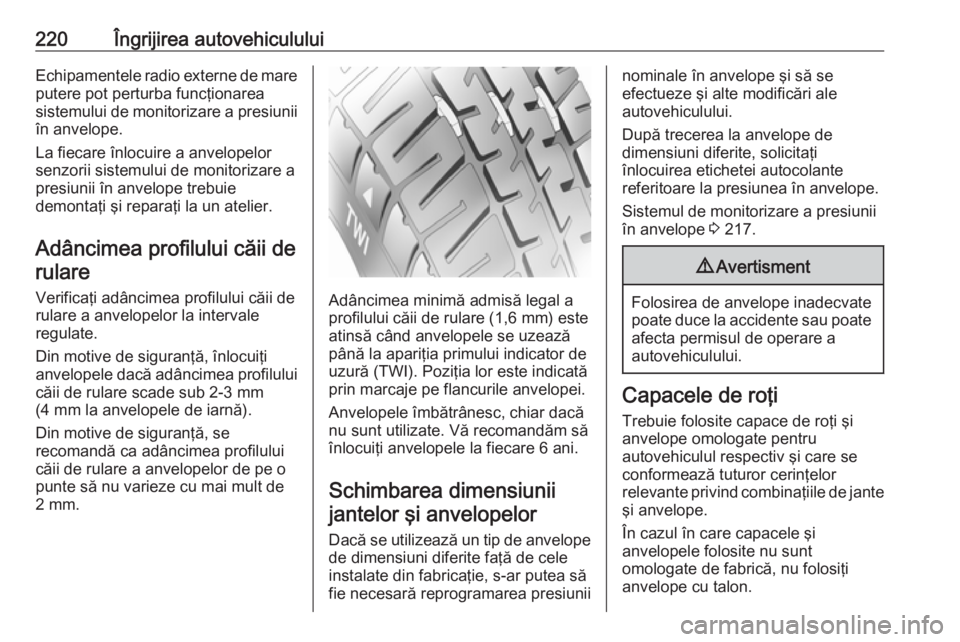

220Îngrijirea autovehicululuiEchipamentele radio externe de mareputere pot perturba funcţionarea
sistemului de monitorizare a presiunii în anvelope.
La fiecare înlocuire a anvelopelor
senzorii sistemului de monitorizare a
presiunii în anvelope trebuie
demontaţi şi reparaţi la un atelier.
Adâncimea profilului căii derulare
Verificaţi adâncimea profilului căii de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi
anvelopele dacă adâncimea profilului
căii de rulare scade sub 2-3 mm
(4 mm la anvelopele de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiuniijantelor şi anvelopelor
Dacă se utilizează un tip de anvelope
de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea presiunii
nominale în anvelope şi să se
efectueze şi alte modificări ale
autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.
Sistemul de monitorizare a presiunii în anvelope 3 217.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta permisul de operare a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate pentru
autovehiculul respectiv şi care se conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.

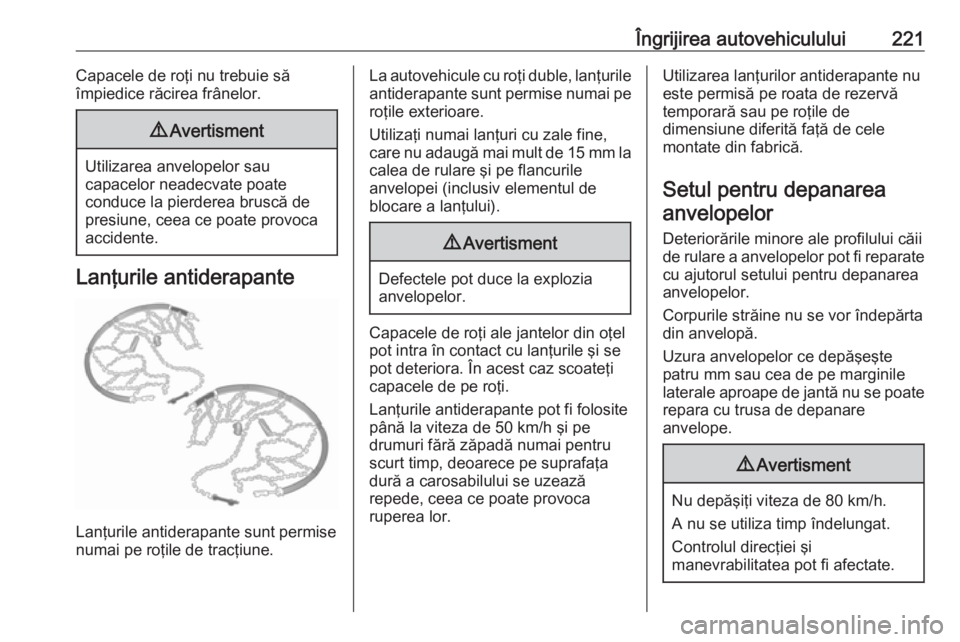

Îngrijirea autovehiculului221Capacele de roţi nu trebuie să
împiedice răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.
Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile de tracţiune.
La autovehicule cu roţi duble, lanţurile antiderapante sunt permise numai pe
roţile exterioare.
Utilizaţi numai lanţuri cu zale fine,
care nu adaugă mai mult de 15 mm la calea de rulare şi pe flancurile
anvelopei (inclusiv elementul de
blocare a lanţului).9 Avertisment
Defectele pot duce la explozia
anvelopelor.
Capacele de roţi ale jantelor din oţel
pot intra în contact cu lanţurile şi se
pot deteriora. În acest caz scoateţi
capacele de pe roţi.
Lanţurile antiderapante pot fi folosite
până la viteza de 50 km/h şi pe
drumuri fără zăpadă numai pentru
scurt timp, deoarece pe suprafaţa
dură a carosabilului se uzează
repede, ceea ce poate provoca
ruperea lor.
Utilizarea lanţurilor antiderapante nu
este permisă pe roata de rezervă
temporară sau pe roţile de
dimensiune diferită faţă de cele
montate din fabrică.
Setul pentru depanarea anvelopelor
Deteriorările minore ale profilului căii
de rulare a anvelopelor pot fi reparate
cu ajutorul setului pentru depanarea
anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelopă.
Uzura anvelopelor ce depăşeşte
patru mm sau cea de pe marginile
laterale aproape de jantă nu se poate
repara cu trusa de depanare
anvelope.9 Avertisment
Nu depăşiţi viteza de 80 km/h.
A nu se utiliza timp îndelungat.
Controlul direcţiei şi
manevrabilitatea pot fi afectate.

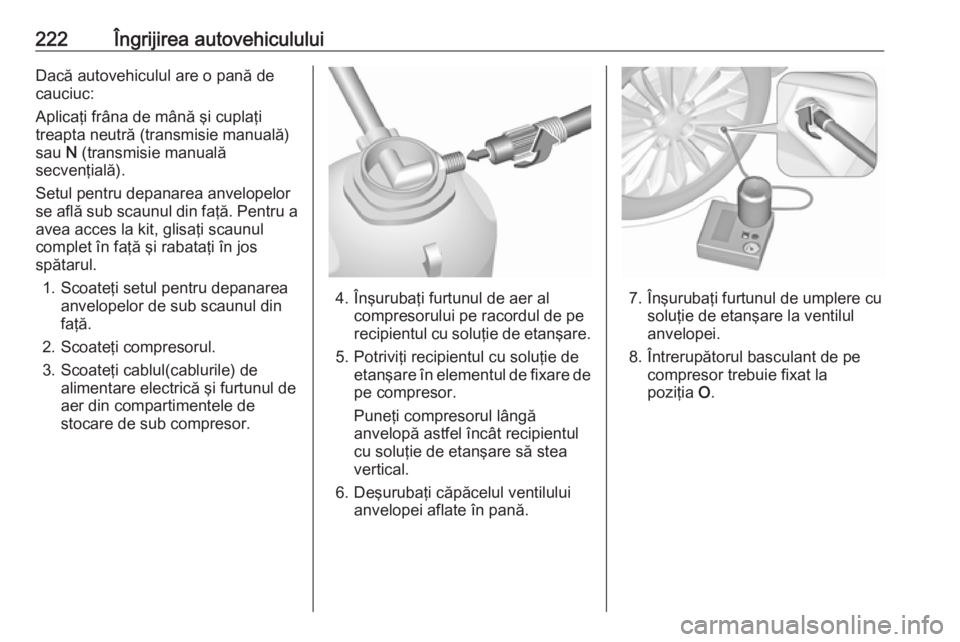

222Îngrijirea autovehicululuiDacă autovehiculul are o pană de
cauciuc:
Aplicaţi frâna de mână şi cuplaţi
treapta neutră (transmisie manuală)
sau N (transmisie manuală
secvenţială).
Setul pentru depanarea anvelopelor
se află sub scaunul din faţă. Pentru a avea acces la kit, glisaţi scaunul
complet în faţă şi rabataţi în jos
spătarul.
1. Scoateţi setul pentru depanarea anvelopelor de sub scaunul din
faţă.
2. Scoateţi compresorul.
3. Scoateţi cablul(cablurile) de alimentare electrică şi furtunul de
aer din compartimentele de
stocare de sub compresor.
4. Înşurubaţi furtunul de aer al compresorului pe racordul de pe
recipientul cu soluţie de etanşare.
5. Potriviţi recipientul cu soluţie de etanşare în elementul de fixare depe compresor.
Puneţi compresorul lângă
anvelopă astfel încât recipientul cu soluţie de etanşare să stea
vertical.
6. Deşurubaţi căpăcelul ventilului anvelopei aflate în pană.7. Înşurubaţi furtunul de umplere cusoluţie de etanşare la ventilul
anvelopei.
8. Întrerupătorul basculant de pe compresor trebuie fixat la
poziţia O.

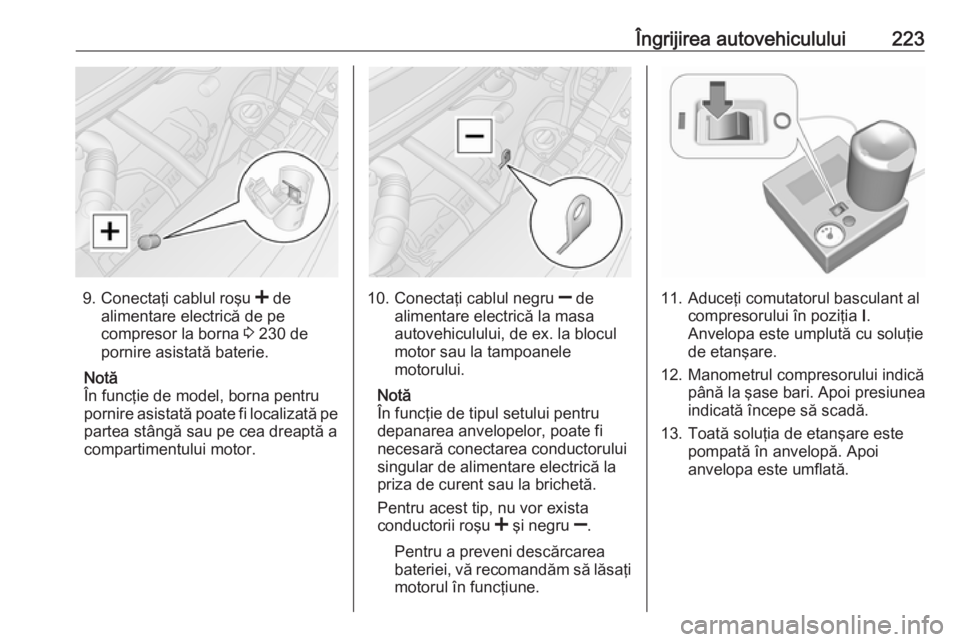

Îngrijirea autovehiculului223
9.Conectaţi cablul roşu < de
alimentare electrică de pe compresor la borna 3 230 de
pornire asistată baterie.
Notă
În funcţie de model, borna pentru
pornire asistată poate fi localizată pe
partea stângă sau pe cea dreaptă a
compartimentului motor.10. Conectaţi cablul negru ] de
alimentare electrică la masa autovehiculului, de ex. la blocul
motor sau la tampoanele
motorului.
Notă
În funcţie de tipul setului pentru
depanarea anvelopelor, poate fi
necesară conectarea conductorului
singular de alimentare electrică la
priza de curent sau la brichetă.
Pentru acest tip, nu vor exista
conductorii roşu < şi negru ].
Pentru a preveni descărcarea
bateriei, vă recomandăm să lăsaţi
motorul în funcţiune.11. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie
de etanşare.
12. Manometrul compresorului indică până la şase bari. Apoi presiunea
indicată începe să scadă.
13. Toată soluţia de etanşare este pompată în anvelopă. Apoi
anvelopa este umflată.

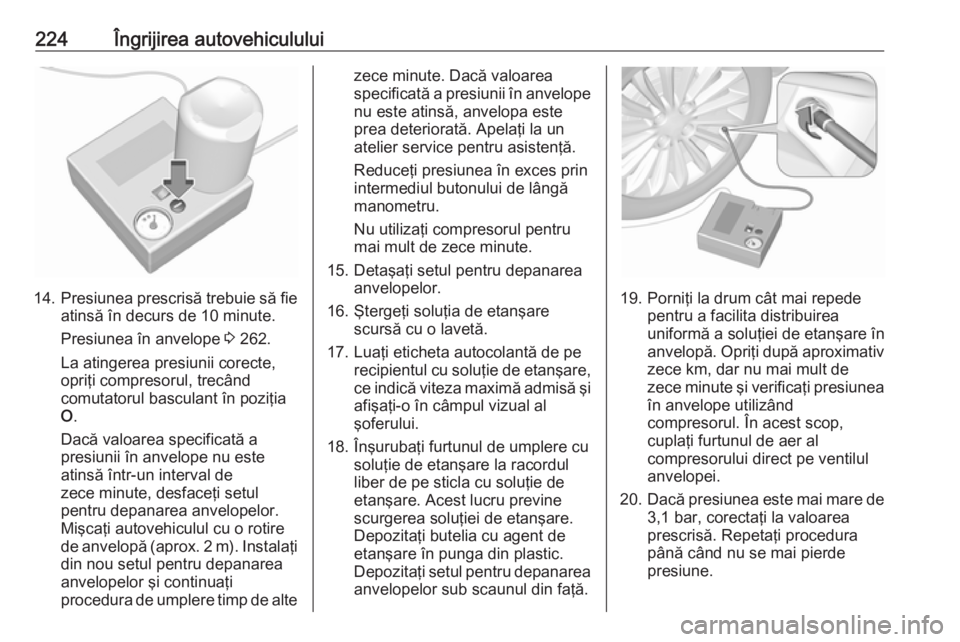

224Îngrijirea autovehiculului
14.Presiunea prescrisă trebuie să fie
atinsă în decurs de 10 minute.
Presiunea în anvelope 3 262.
La atingerea presiunii corecte,
opriţi compresorul, trecând
comutatorul basculant în poziţia
O .
Dacă valoarea specificată a
presiunii în anvelope nu este
atinsă într-un interval de
zece minute, desfaceţi setul
pentru depanarea anvelopelor.
Mişcaţi autovehiculul cu o rotire
de anvelopă (aprox. 2 m). Instalaţi
din nou setul pentru depanarea
anvelopelor şi continuaţi
procedura de umplere timp de alte
zece minute. Dacă valoarea
specificată a presiunii în anvelope nu este atinsă, anvelopa este
prea deteriorată. Apelaţi la un
atelier service pentru asistenţă.
Reduceţi presiunea în exces prin
intermediul butonului de lângă
manometru.
Nu utilizaţi compresorul pentru
mai mult de zece minute.
15. Detaşaţi setul pentru depanarea anvelopelor.
16. Ştergeţi soluţia de etanşare scursă cu o lavetă.
17. Luaţi eticheta autocolantă de pe recipientul cu soluţie de etanşare,
ce indică viteza maximă admisă şi afişaţi-o în câmpul vizual al
şoferului.
18. Înşurubaţi furtunul de umplere cu soluţie de etanşare la racordul
liber de pe sticla cu soluţie de
etanşare. Acest lucru previne
scurgerea soluţiei de etanşare.
Depozitaţi butelia cu agent de
etanşare în punga din plastic.
Depozitaţi setul pentru depanarea
anvelopelor sub scaunul din faţă.
19. Porniţi la drum cât mai repede pentru a facilita distribuirea
uniformă a soluţiei de etanşare în
anvelopă. Opriţi după aproximativ zece km, dar nu mai mult de
zece minute şi verificaţi presiunea în anvelope utilizând
compresorul. În acest scop,
cuplaţi furtunul de aer al
compresorului direct pe ventilul
anvelopei.
20. Dacă presiunea este mai mare de
3,1 bar, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.

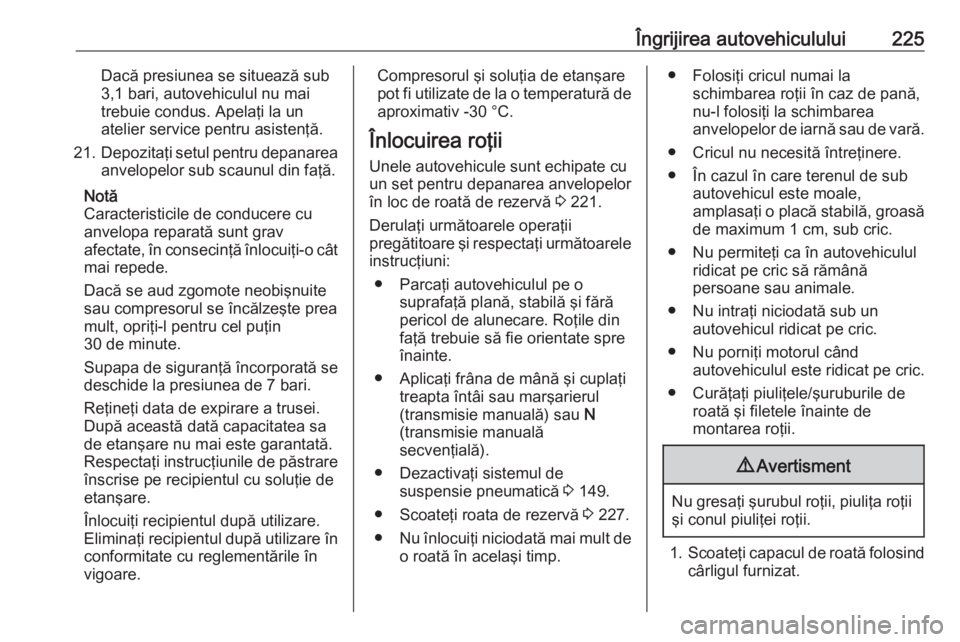

Îngrijirea autovehiculului225Dacă presiunea se situează sub
3,1 bari, autovehiculul nu mai
trebuie condus. Apelaţi la un
atelier service pentru asistenţă.
21. Depozitaţi setul pentru depanarea
anvelopelor sub scaunul din faţă.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l pentru cel puţin
30 de minute.
Supapa de siguranţă încorporată se deschide la presiunea de 7 bari.
Reţineţi data de expirare a trusei.
După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare.
Eliminaţi recipientul după utilizare în
conformitate cu reglementările în
vigoare.Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de aproximativ -30 °C.
Înlocuirea roţii Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă 3 221.
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
● Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din
faţă trebuie să fie orientate spre
înainte.
● Aplicaţi frâna de mână şi cuplaţi treapta întâi sau marşarierul
(transmisie manuală) sau N
(transmisie manuală
secvenţială).
● Dezactivaţi sistemul de suspensie pneumatică 3 149.
● Scoateţi roata de rezervă 3 227.
● Nu înlocuiţi niciodată mai mult de
o roată în acelaşi timp.● Folosiţi cricul numai la schimbarea roţii în caz de pană,nu-l folosiţi la schimbarea
anvelopelor de iarnă sau de vară.
● Cricul nu necesită întreţinere.
● În cazul în care terenul de sub autovehicul este moale,
amplasaţi o placă stabilă, groasă de maximum 1 cm, sub cric.
● Nu permiteţi ca în autovehiculul ridicat pe cric să rămână
persoane sau animale.
● Nu intraţi niciodată sub un autovehicul ridicat pe cric.
● Nu porniţi motorul când autovehiculul este ridicat pe cric.
● Curăţaţi piuliţele/şuruburile de roată şi filetele înainte de
montarea roţii.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Scoateţi capacul de roată folosind
cârligul furnizat.

226Îngrijirea autovehicululuiTrusa de scule a autovehiculului
3 214.
În funcţie de autovehicul, mai întâi
demontaţi cu mâna capacele
şurubului / piuliţei, apoi demontaţi
capacul roţii sau apăsaţi capacul roţii în punctele indicate de săgeţi şi răsuciţi pentru a îl elibera.
Tracţiune spate, cu roţi spate
duble: Demontaţi prelungitorul
supapei anvelopei de la roata
interioară spate.
2. Montaţi cheia de roţi (în funcţie de
autovehicul, ataşaţi cheia de roţi
la adaptoare), asigurându-vă că
este bine fixată în poziţie şi slăbiţi
fiecare şurub/piuliţă de roată cu
jumătate de tură.

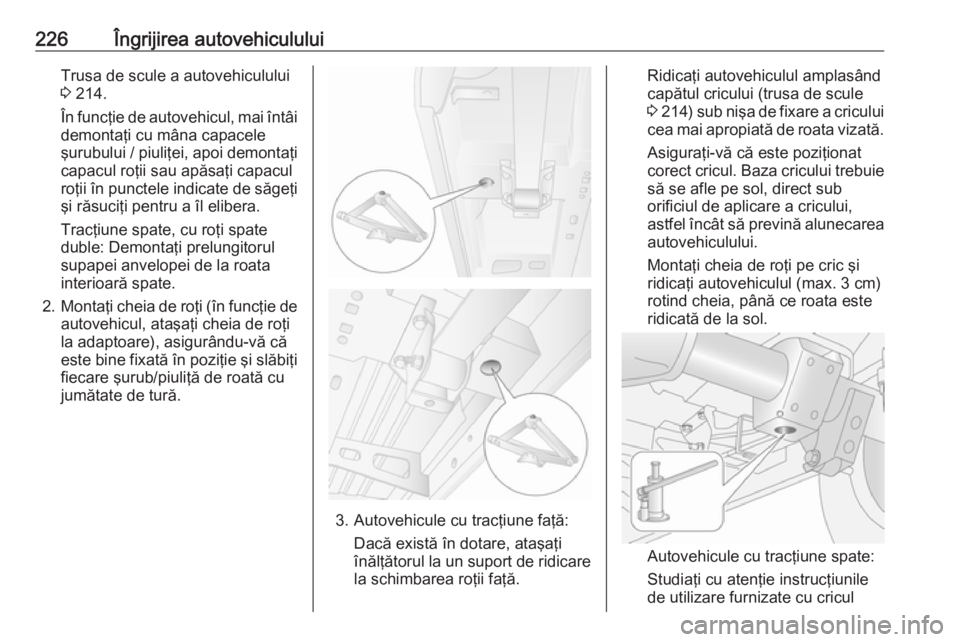

3. Autovehicule cu tracţiune faţă:
Dacă există în dotare, ataşaţi
înălţătorul la un suport de ridicare la schimbarea roţii faţă.
Ridicaţi autovehiculul amplasând
capătul cricului (trusa de scule
3 214 ) sub nişa de fixare a cricului
cea mai apropiată de roata vizată.
Asiguraţi-vă că este poziţionat
corect cricul. Baza cricului trebuie
să se afle pe sol, direct sub
orificiul de aplicare a cricului,
astfel încât să prevină alunecarea autovehiculului.
Montaţi cheia de roţi pe cric şi
ridicaţi autovehiculul (max. 3 cm)
rotind cheia, până ce roata este
ridicată de la sol.
Autovehicule cu tracţiune spate:
Studiaţi cu atenţie instrucţiunile
de utilizare furnizate cu cricul

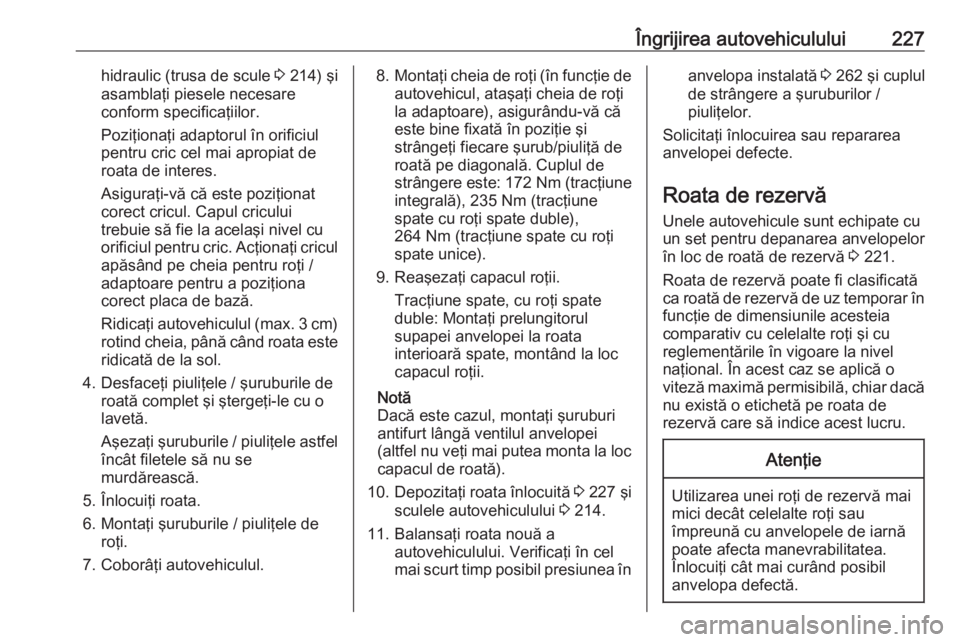

Îngrijirea autovehiculului227hidraulic (trusa de scule 3 214) şi
asamblaţi piesele necesare
conform specificaţiilor.
Poziţionaţi adaptorul în orificiul
pentru cric cel mai apropiat de
roata de interes.
Asiguraţi-vă că este poziţionat
corect cricul. Capul cricului
trebuie să fie la acelaşi nivel cu
orificiul pentru cric. Acţionaţi cricul apăsând pe cheia pentru roţi /
adaptoare pentru a poziţiona
corect placa de bază.
Ridicaţi autovehiculul (max. 3 cm )
rotind cheia, până când roata este ridicată de la sol.
4. Desfaceţi piuliţele / şuruburile de roată complet şi ştergeţi-le cu o
lavetă.
Aşezaţi şuruburile / piuliţele astfel încât filetele să nu se
murdărească.
5. Înlocuiţi roata.
6. Montaţi şuruburile / piuliţele de roţi.
7. Coborâţi autovehiculul.8. Montaţi cheia de roţi (în funcţie de
autovehicul, ataşaţi cheia de roţi
la adaptoare), asigurându-vă că
este bine fixată în poziţie şi
strângeţi fiecare şurub/piuliţă de
roată pe diagonală. Cuplul de
strângere este: 172 Nm (tracţiune
integrală), 235 Nm (tracţiune
spate cu roţi spate duble),
264 Nm (tracţiune spate cu roţi
spate unice).
9. Reaşezaţi capacul roţii. Tracţiune spate, cu roţi spate
duble: Montaţi prelungitorul
supapei anvelopei la roata
interioară spate, montând la loc
capacul roţii.
Notă
Dacă este cazul, montaţi şuruburi
antifurt lângă ventilul anvelopei
(altfel nu veţi mai putea monta la loc
capacul de roată).
10. Depozitaţi roata înlocuită 3 227 şi
sculele autovehiculului 3 214.
11. Balansaţi roata nouă a autovehiculului. Verificaţi în cel
mai scurt timp posibil presiunea înanvelopa instalată 3 262 şi cuplul
de strângere a şuruburilor /
piuliţelor.
Solicitaţi înlocuirea sau repararea
anvelopei defecte.
Roata de rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 221.
Roata de rezervă poate fi clasificată
ca roată de rezervă de uz temporar în
funcţie de dimensiunile acesteia
comparativ cu celelalte roţi şi cu
reglementările în vigoare la nivel naţional. În acest caz se aplică o
viteză maximă permisibilă, chiar dacă
nu există o etichetă pe roata de
rezervă care să indice acest lucru.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.

228Îngrijirea autovehicululuiRoata de rezervă se păstrează sub
suportul şasiului şi se fixează cu un
cablu care se strânge folosind cheia
de roţi şi adaptoare (în funcţie de
autovehicul).
În cazul unui autovehiculul
supraîncărcat şi cu o roată
dezumflată, pentru a avea acces la
roata de rezervă s-ar putea să fie
necesară ridicarea pe cric a
autovehiculului.
Pentru eliberarea roţii de rezervă,
slăbiţi cablul prin conectarea cheii de
roţi şi a adaptoarelor (în funcţie de
autovehicul) în poziţia pantei ilustrată
şi coborâţi complet roata răsucind
cheia spre dreapta.
Atenţie
Utilizaţi cheia de roată şi
adaptoarele (în funcţie de
autovehicul) numai pentru
coborârea roţii de rezervă.
Se interzice utilizarea uneltelor
pneumatice. Acest lucru poate
duce la deteriorarea cablului şi
echipamentului troliului.
Aşezaţi roata vertical, desfaceţi din cleme elementul de fixare de la jantă
şi desfaceţi roata din cablu şi
elementul de fixare conectat, trecând aceste componente prin centrul roţii.
Autovehiculele cu roţi spate duble au
o placă suplimentară de montare
ataşată la roata de rezervă. Înainte de
utilizarea roţii, desfaceţi piuliţa şi
scoateţi placa de montare.
La montarea la loc a unei roţi de
rezervă, mai întâi fixaţi placa de
montare (autovehiculele cu roţi spate
duble) şi fixaţi-o cu o piuliţă.
Aşezaţi roata în poziţie verticală, apoi treceţi cablul şi elementul de fixare
conectat dinspre faţa roţii (partea cu
supapa anvelopei) şi prin centrul roţii.
Ataşaţi piesa de fixare şi prindeţi-o cu cleme de poziţie, asigurându-vă că
