OPEL MOVANO_B 2018.5 Manual de utilizare (in Romanian)

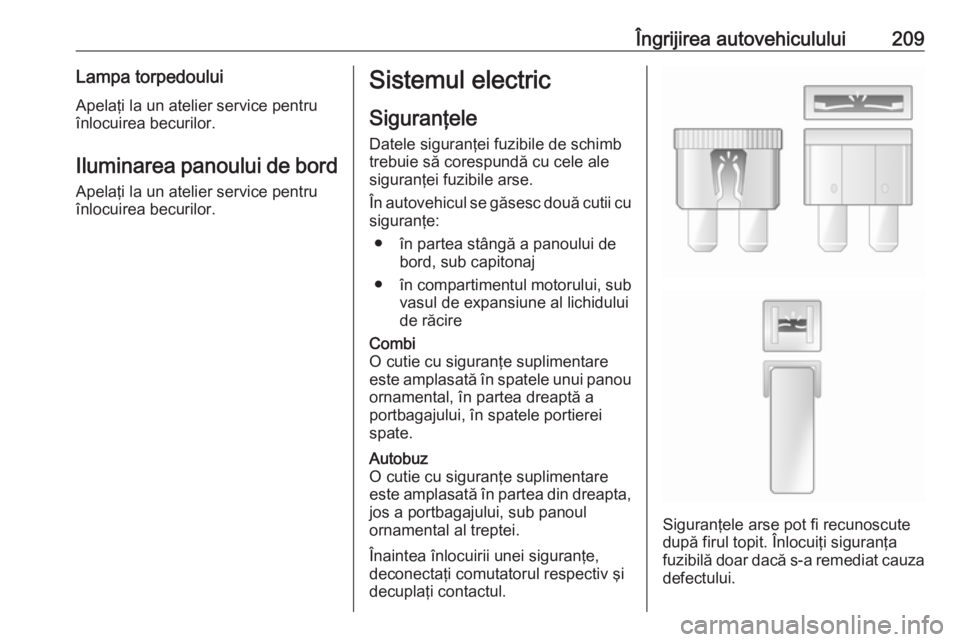

Îngrijirea autovehiculului209Lampa torpedouluiApelaţi la un atelier service pentru
înlocuirea becurilor.
Iluminarea panoului de bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele
Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc două cutii cu siguranţe:
● în partea stângă a panoului de bord, sub capitonaj
● în compartimentul motorului, sub
vasul de expansiune al lichidului
de răcireCombi
O cutie cu siguranţe suplimentare
este amplasată în spatele unui panou
ornamental, în partea dreaptă a
portbagajului, în spatele portierei
spate.Autobuz
O cutie cu siguranţe suplimentare
este amplasată în partea din dreapta,
jos a portbagajului, sub panoul
ornamental al treptei.
Înaintea înlocuirii unei siguranţe,
deconectaţi comutatorul respectiv şi
decuplaţi contactul.
Siguranţele arse pot fi recunoscute
după firul topit. Înlocuiţi siguranţa
fuzibilă doar dacă s-a remediat cauza defectului.

210Îngrijirea autovehicululuiSe recomandă să aveţi permanent unset complet de siguranţe. Apelaţi la
un atelier service autorizat.
Unele funcţii pot fi protejate de mai
multe siguranţe.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Notă
Nu toate descrierile cutiei de
siguranţă din prezentul manual se
aplică autovehiculului
dumneavoastră.
La inspectarea cutiei cu siguranţe,
citiţi eticheta cutiei respective.

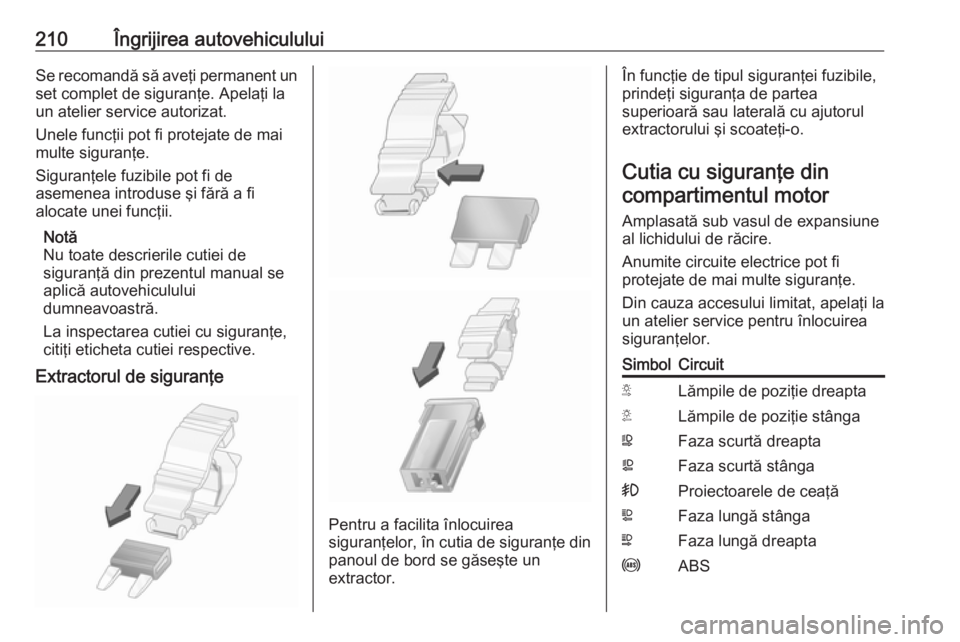

Extractorul de siguranţe
Pentru a facilita înlocuirea
siguranţelor, în cutia de siguranţe din
panoul de bord se găseşte un
extractor.
În funcţie de tipul siguranţei fuzibile,
prindeţi siguranţa de partea
superioară sau laterală cu ajutorul
extractorului şi scoateţi-o.
Cutia cu siguranţe din compartimentul motor
Amplasată sub vasul de expansiune al lichidului de răcire.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.
Din cauza accesului limitat, apelaţi la
un atelier service pentru înlocuirea
siguranţelor.SimbolCircuitSLămpile de poziţie dreaptaTLămpile de poziţie stângaWFaza scurtă dreaptaaFaza scurtă stânga>Proiectoarele de ceaţăLFaza lungă stângaNFaza lungă dreaptauABS

Îngrijirea autovehiculului211SimbolCircuitKŞtergătoarele de parbriznSistemul de încălzire şi
ventilaţie / instalaţia de
climatizareVScaunele încălziteQSuspensie pneumatică

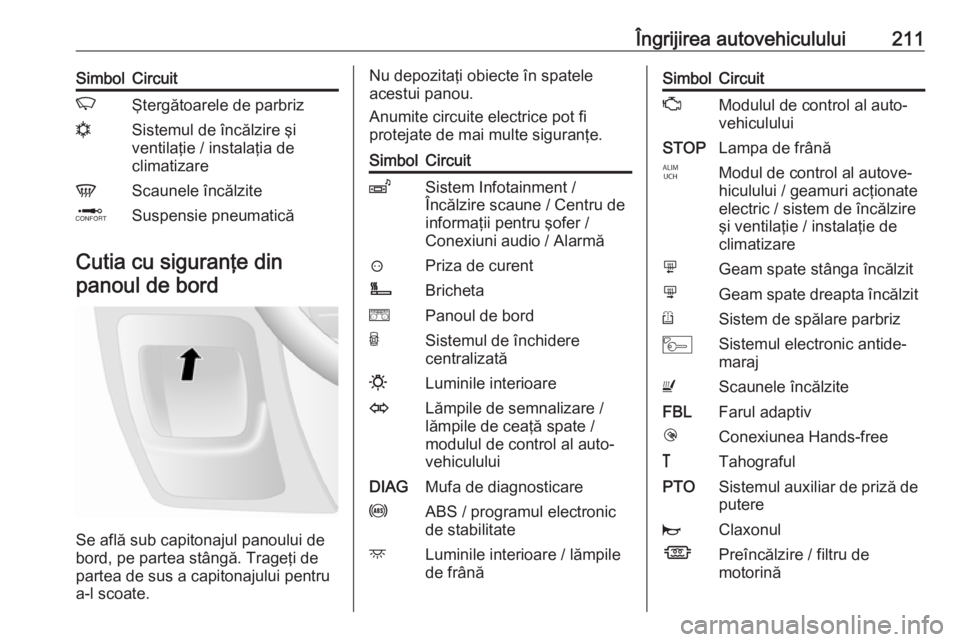

Cutia cu siguranţe din
panoul de bord
Se află sub capitonajul panoului de
bord, pe partea stângă. Trageţi de
partea de sus a capitonajului pentru a-l scoate.
Nu depozitaţi obiecte în spatele
acestui panou.
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.SimbolCircuitZSistem Infotainment /
Încălzire scaune / Centru de
informaţii pentru şofer /
Conexiuni audio / Alarmă?Priza de curentÌBrichetaePanoul de bordUSistemul de închidere
centralizată0Luminile interioareOLămpile de semnalizare /
lămpile de ceaţă spate /
modulul de control al auto‐
vehicululuiDIAGMufa de diagnosticareuABS / programul electronic
de stabilitatedLuminile interioare / lămpile
de frânăSimbolCircuitZModulul de control al auto‐
vehicululuiSTOPLampa de frânăIModul de control al autove‐ hiculului / geamuri acţionate
electric / sistem de încălzire
şi ventilaţie / instalaţie de
climatizaremGeam spate stânga încălzitnGeam spate dreapta încălzitRSistem de spălare parbrizMSistemul electronic antide‐
marajUScaunele încălziteFBLFarul adaptivlConexiunea Hands-free&TahografulPTOSistemul auxiliar de priză de puterejClaxonulÍPreîncălzire / filtru de
motorină

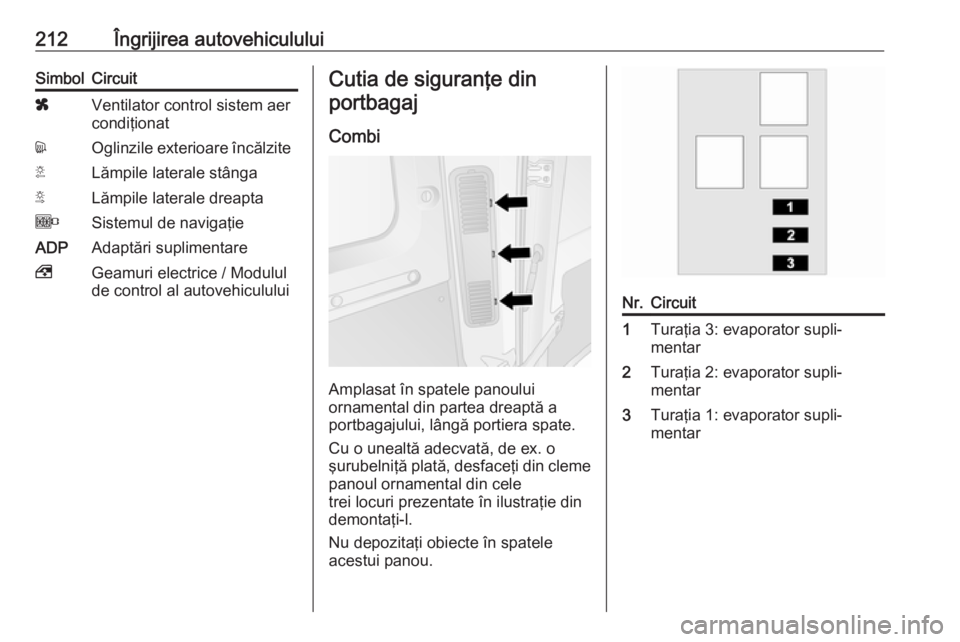

212Îngrijirea autovehicululuiSimbolCircuitxVentilator control sistem aer
condiţionatdOglinzile exterioare încălziteTLămpile laterale stângaSLămpile laterale dreaptaOSistemul de navigaţieADPAdaptări suplimentare,Geamuri electrice / Modulul
de control al autovehicululuiCutia de siguranţe din
portbagaj
Combi
Amplasat în spatele panoului
ornamental din partea dreaptă a
portbagajului, lângă portiera spate.
Cu o unealtă adecvată, de ex. o
şurubelniţă plată, desfaceţi din cleme
panoul ornamental din cele
trei locuri prezentate în ilustraţie din
demontaţi-l.
Nu depozitaţi obiecte în spatele
acestui panou.
Nr.Circuit1Turaţia 3: evaporator supli‐
mentar2Turaţia 2: evaporator supli‐
mentar3Turaţia 1: evaporator supli‐
mentar

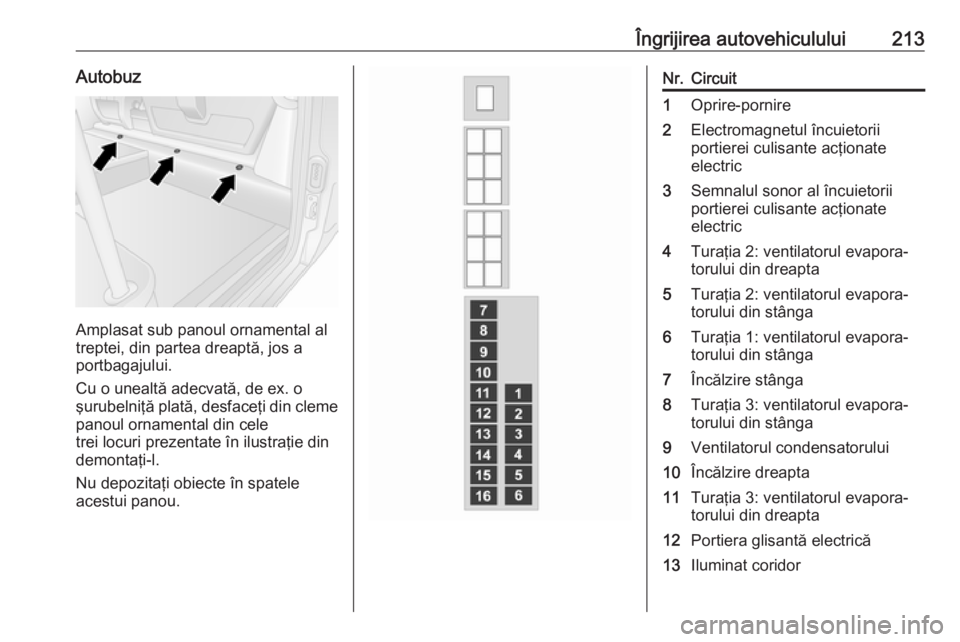

Îngrijirea autovehiculului213Autobuz
Amplasat sub panoul ornamental al
treptei, din partea dreaptă, jos a
portbagajului.
Cu o unealtă adecvată, de ex. o
şurubelniţă plată, desfaceţi din cleme
panoul ornamental din cele
trei locuri prezentate în ilustraţie din
demontaţi-l.
Nu depozitaţi obiecte în spatele
acestui panou.
Nr.Circuit1Oprire-pornire2Electromagnetul încuietorii
portierei culisante acţionate
electric3Semnalul sonor al încuietorii
portierei culisante acţionate
electric4Turaţia 2: ventilatorul evapora‐
torului din dreapta5Turaţia 2: ventilatorul evapora‐ torului din stânga6Turaţia 1: ventilatorul evapora‐
torului din stânga7Încălzire stânga8Turaţia 3: ventilatorul evapora‐
torului din stânga9Ventilatorul condensatorului10Încălzire dreapta11Turaţia 3: ventilatorul evapora‐
torului din dreapta12Portiera glisantă electrică13Iluminat coridor

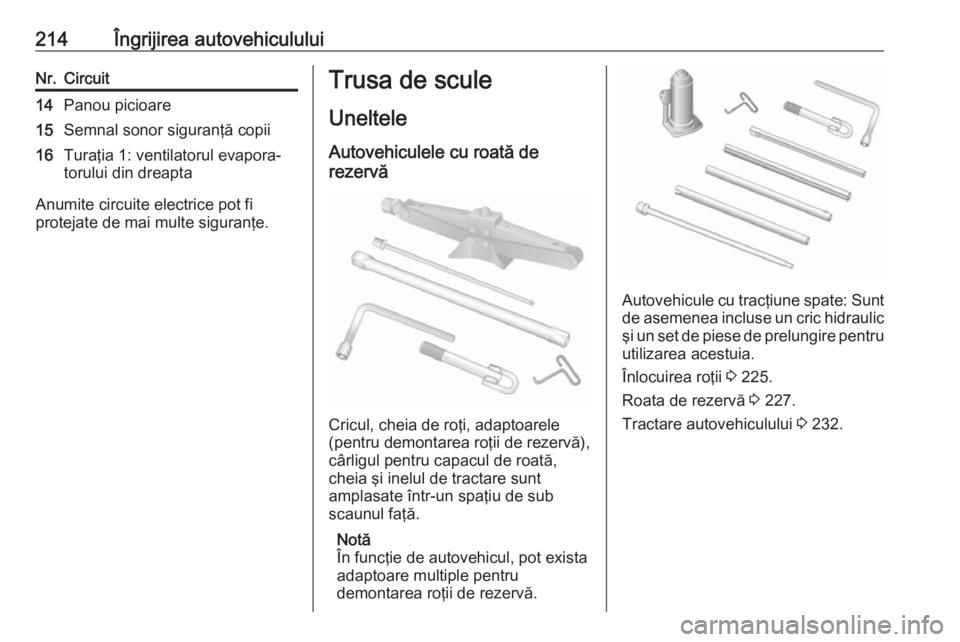

214Îngrijirea autovehicululuiNr.Circuit14Panou picioare15Semnal sonor siguranţă copii16Turaţia 1: ventilatorul evapora‐
torului din dreapta
Anumite circuite electrice pot fi
protejate de mai multe siguranţe.
Trusa de scule
Uneltele
Autovehiculele cu roată de
rezervă
Cricul, cheia de roţi, adaptoarele
(pentru demontarea roţii de rezervă),
cârligul pentru capacul de roată,
cheia şi inelul de tractare sunt
amplasate într-un spaţiu de sub
scaunul faţă.
Notă
În funcţie de autovehicul, pot exista
adaptoare multiple pentru
demontarea roţii de rezervă.
Autovehicule cu tracţiune spate: Sunt
de asemenea incluse un cric hidraulic şi un set de piese de prelungire pentru utilizarea acestuia.
Înlocuirea roţii 3 225.
Roata de rezervă 3 227.
Tractare autovehiculului 3 232.

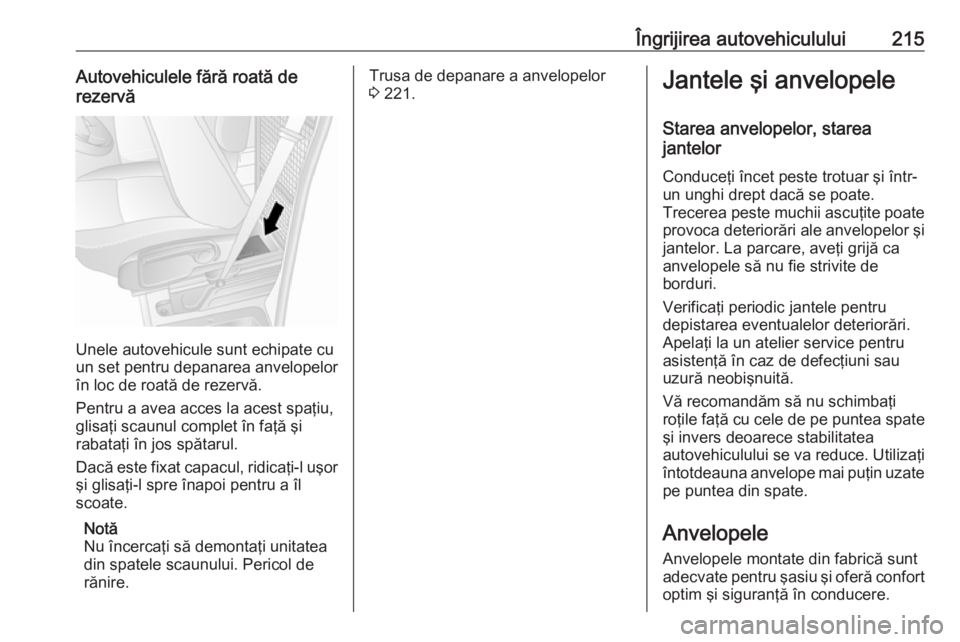

Îngrijirea autovehiculului215Autovehiculele fără roată de
rezervă
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor în loc de roată de rezervă.
Pentru a avea acces la acest spaţiu,
glisaţi scaunul complet în faţă şi
rabataţi în jos spătarul.
Dacă este fixat capacul, ridicaţi-l uşor şi glisaţi-l spre înapoi pentru a îl
scoate.
Notă
Nu încercaţi să demontaţi unitatea
din spatele scaunului. Pericol de
rănire.
Trusa de depanare a anvelopelor 3 221.Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări. Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Vă recomandăm să nu schimbaţi
roţile faţă cu cele de pe puntea spate
şi invers deoarece stabilitatea
autovehiculului se va reduce. Utilizaţi întotdeauna anvelope mai puţin uzate
pe puntea din spate.
Anvelopele
Anvelopele montate din fabrică sunt
adecvate pentru şasiu şi oferă confort
optim şi siguranţă în conducere.

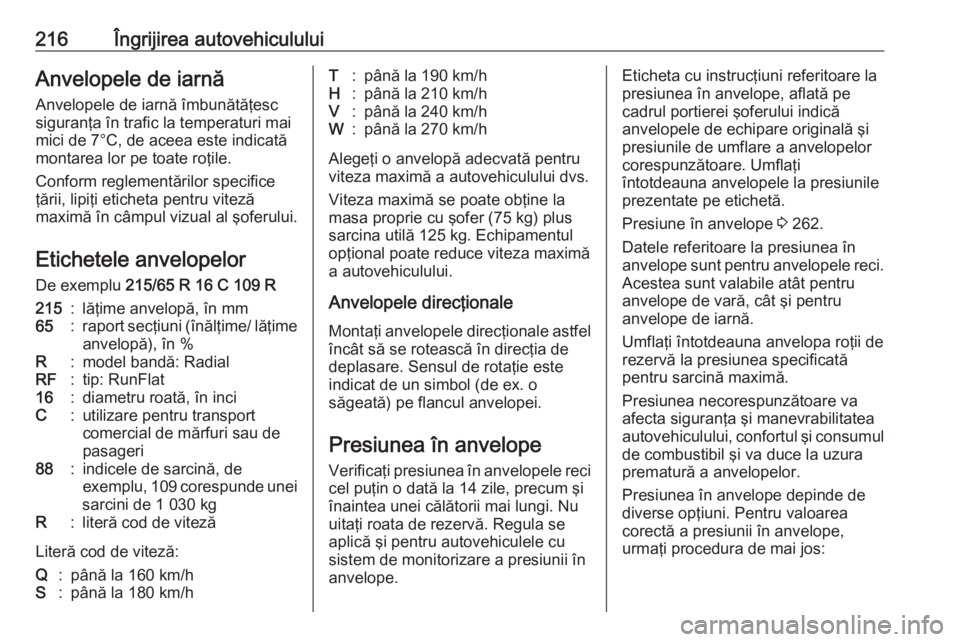

216Îngrijirea autovehicululuiAnvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7°C, de aceea este indicată
montarea lor pe toate roţile.
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză
maximă în câmpul vizual al şoferului.
Etichetele anvelopelor De exemplu 215/65 R 16 C 109 R215:lăţime anvelopă, în mm65:raport secţiuni (înălţime/ lăţime
anvelopă), în %R:model bandă: RadialRF:tip: RunFlat16:diametru roată, în inciC:utilizare pentru transport
comercial de mărfuri sau de
pasageri88:indicele de sarcină, de
exemplu, 109 corespunde unei
sarcini de 1 030 kgR:literă cod de viteză
Literă cod de viteză:
Q:până la 160 km/hS:până la 180 km/hT:până la 190 km/hH:până la 210 km/hV:până la 240 km/hW:până la 270 km/h
Alegeţi o anvelopă adecvată pentru
viteza maximă a autovehiculului dvs.
Viteza maximă se poate obţine la
masa proprie cu şofer (75 kg) plus
sarcina utilă 125 kg. Echipamentul
opţional poate reduce viteza maximă
a autovehiculului.
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în direcţia de
deplasare. Sensul de rotaţie este
indicat de un simbol (de ex. o
săgeată) pe flancul anvelopei.
Presiunea în anvelope
Verificaţi presiunea în anvelopele reci cel puţin o dată la 14 zile, precum şi
înaintea unei călătorii mai lungi. Nu
uitaţi roata de rezervă. Regula se
aplică şi pentru autovehiculele cu
sistem de monitorizare a presiunii în
anvelope.
Eticheta cu instrucţiuni referitoare la
presiunea în anvelope, aflată pe
cadrul portierei şoferului indică
anvelopele de echipare originală şi
presiunile de umflare a anvelopelor
corespunzătoare. Umflaţi
întotdeauna anvelopele la presiunile
prezentate pe etichetă.
Presiune în anvelope 3 262.
Datele referitoare la presiunea în
anvelope sunt pentru anvelopele reci. Acestea sunt valabile atât pentru
anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de
rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea
autovehiculului, confortul şi consumul
de combustibil şi va duce la uzura
prematură a anvelopelor.
Presiunea în anvelope depinde de
diverse opţiuni. Pentru valoarea
corectă a presiunii în anvelope,
urmaţi procedura de mai jos:

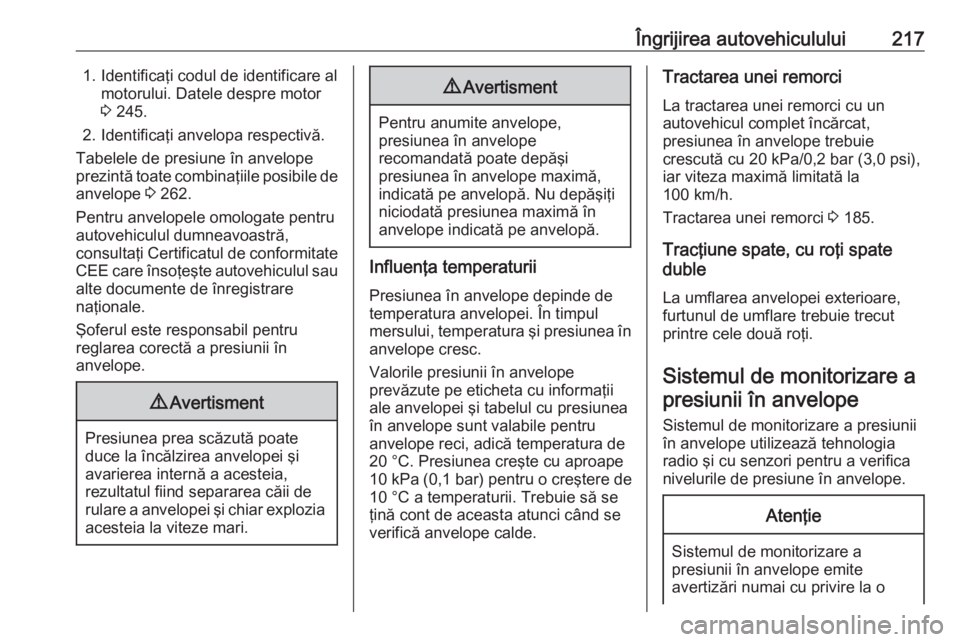

Îngrijirea autovehiculului2171. Identificaţi codul de identificare almotorului. Datele despre motor
3 245.
2. Identificaţi anvelopa respectivă.
Tabelele de presiune în anvelope
prezintă toate combinaţiile posibile de
anvelope 3 262.
Pentru anvelopele omologate pentru
autovehiculul dumneavoastră,
consultaţi Certificatul de conformitate CEE care însoţeşte autovehiculul saualte documente de înregistrare
naţionale.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
9 Avertisment
Pentru anumite anvelope,
presiunea în anvelope
recomandată poate depăşi
presiunea în anvelope maximă,
indicată pe anvelopă. Nu depăşiţi niciodată presiunea maximă în
anvelope indicată pe anvelopă.
Influenţa temperaturii
Presiunea în anvelope depinde de
temperatura anvelopei. În timpul
mersului, temperatura şi presiunea în anvelope cresc.
Valorile presiunii în anvelope
prevăzute pe eticheta cu informaţii
ale anvelopei şi tabelul cu presiunea
în anvelope sunt valabile pentru
anvelope reci, adică temperatura de
20 °C. Presiunea creşte cu aproape
10 kPa (0,1 bar) pentru o creştere de 10 °C a temperaturii. Trebuie să se
ţină cont de aceasta atunci când se
verifică anvelope calde.
Tractarea unei remorci
La tractarea unei remorci cu un
autovehicul complet încărcat,
presiunea în anvelope trebuie
crescută cu 20 kPa/0,2 bar (3,0 psi),
iar viteza maximă limitată la
100 km/h.
Tractarea unei remorci 3 185.
Tracţiune spate, cu roţi spate duble
La umflarea anvelopei exterioare,
furtunul de umflare trebuie trecut
printre cele două roţi.
Sistemul de monitorizare a presiunii în anvelope
Sistemul de monitorizare a presiunii în anvelope utilizează tehnologia
radio şi cu senzori pentru a verifica nivelurile de presiune în anvelope.Atenţie
Sistemul de monitorizare a
presiunii în anvelope emite
avertizări numai cu privire la o

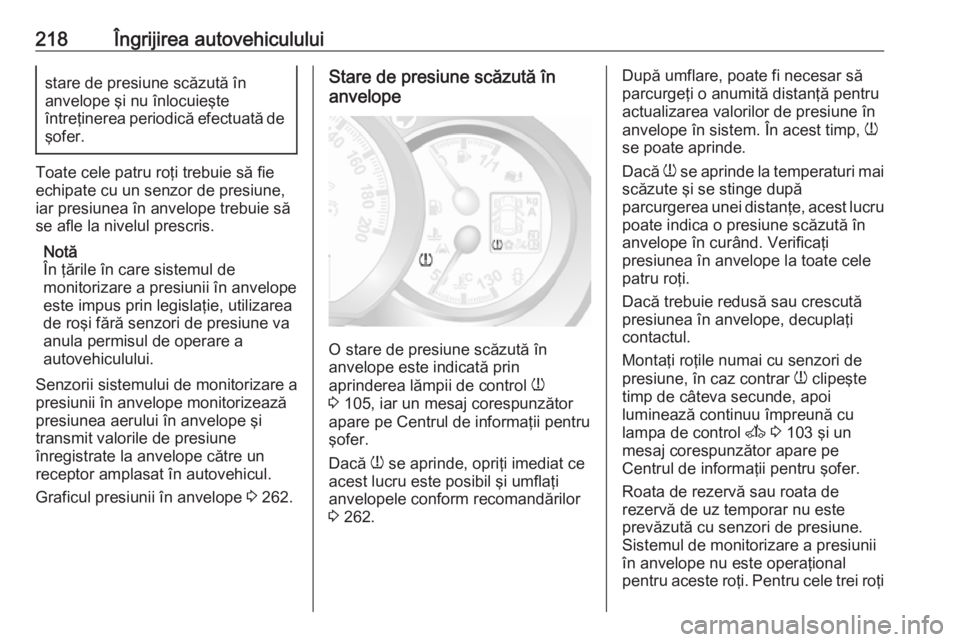

218Îngrijirea autovehicululuistare de presiune scăzută în
anvelope şi nu înlocuieşte
întreţinerea periodică efectuată de şofer.
Toate cele patru roţi trebuie să fie
echipate cu un senzor de presiune,
iar presiunea în anvelope trebuie să
se afle la nivelul prescris.
Notă
În ţările în care sistemul de
monitorizare a presiunii în anvelope
este impus prin legislaţie, utilizarea
de roşi fără senzori de presiune va
anula permisul de operare a
autovehiculului.
Senzorii sistemului de monitorizare a
presiunii în anvelope monitorizează presiunea aerului în anvelope şi
transmit valorile de presiune
înregistrate la anvelope către un receptor amplasat în autovehicul.
Graficul presiunii în anvelope 3 262.
Stare de presiune scăzută în
anvelope
O stare de presiune scăzută în
anvelope este indicată prin
aprinderea lămpii de control w
3 105, iar un mesaj corespunzător
apare pe Centrul de informaţii pentru
şofer.
Dacă w se aprinde, opriţi imediat ce
acest lucru este posibil şi umflaţi anvelopele conform recomandărilor
3 262.
După umflare, poate fi necesar să
parcurgeţi o anumită distanţă pentru
actualizarea valorilor de presiune în
anvelope în sistem. În acest timp, w
se poate aprinde.
Dacă w se aprinde la temperaturi mai
scăzute şi se stinge după
parcurgerea unei distanţe, acest lucru
poate indica o presiune scăzută în
anvelope în curând. Verificaţi
presiunea în anvelope la toate cele
patru roţi.
Dacă trebuie redusă sau crescută
presiunea în anvelope, decuplaţi
contactul.
Montaţi roţile numai cu senzori de presiune, în caz contrar w clipeşte
timp de câteva secunde, apoi
luminează continuu împreună cu
lampa de control A 3 103 şi un
mesaj corespunzător apare pe
Centrul de informaţii pentru şofer.
Roata de rezervă sau roata de
rezervă de uz temporar nu este
prevăzută cu senzori de presiune.
Sistemul de monitorizare a presiunii
în anvelope nu este operaţional
pentru aceste roţi. Pentru cele trei roţi
