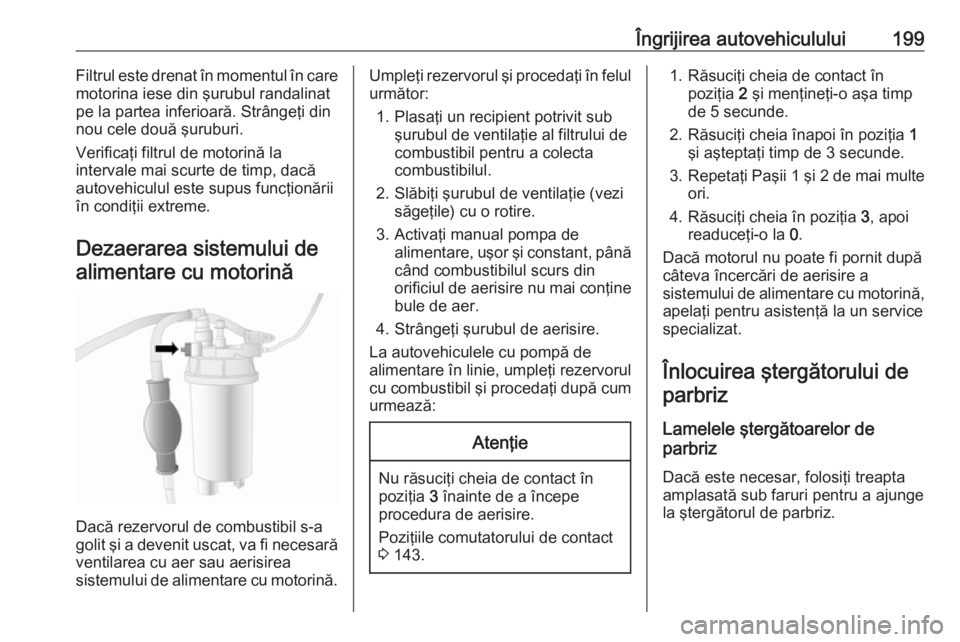

Îngrijirea autovehiculului199Filtrul este drenat în momentul în care
motorina iese din şurubul randalinat
pe la partea inferioară. Strângeţi din
nou cele două şuruburi.
Verificaţi filtrul de motorină la
intervale mai scurte de timp, dacă
autovehiculul este supus funcţionării
în condiţii extreme.
Dezaerarea sistemului de alimentare cu motorină
Dacă rezervorul de combustibil s-a
golit şi a devenit uscat, va fi necesară
ventilarea cu aer sau aerisirea
sistemului de alimentare cu motorină.
Umpleţi rezervorul şi procedaţi în felul
următor:
1. Plasaţi un recipient potrivit sub şurubul de ventilaţie al filtrului de
combustibil pentru a colecta
combustibilul.
2. Slăbiţi şurubul de ventilaţie (vezi săgeţile) cu o rotire.
3. Activaţi manual pompa de alimentare, uşor şi constant, până
când combustibilul scurs din
orificiul de aerisire nu mai conţine bule de aer.
4. Strângeţi şurubul de aerisire.
La autovehiculele cu pompă de
alimentare în linie, umpleţi rezervorul cu combustibil şi procedaţi după cum
urmează:Atenţie
Nu răsuciţi cheia de contact în
poziţia 3 înainte de a începe
procedura de aerisire.
Poziţiile comutatorului de contact
3 143.
1. Răsuciţi cheia de contact în
poziţia 2 şi menţineţi-o aşa timp
de 5 secunde.
2. Răsuciţi cheia înapoi în poziţia 1
şi aşteptaţi timp de 3 secunde.
3. Repetaţi Paşii 1 şi 2 de mai multe
ori.
4. Răsuciţi cheia în poziţia 3, apoi
readuceţi-o la 0.
Dacă motorul nu poate fi pornit după câteva încercări de aerisire a
sistemului de alimentare cu motorină,
apelaţi pentru asistenţă la un service specializat.
Înlocuirea ştergătorului deparbriz
Lamelele ştergătoarelor de
parbriz
Dacă este necesar, folosiţi treapta
amplasată sub faruri pentru a ajunge
la ştergătorul de parbriz.

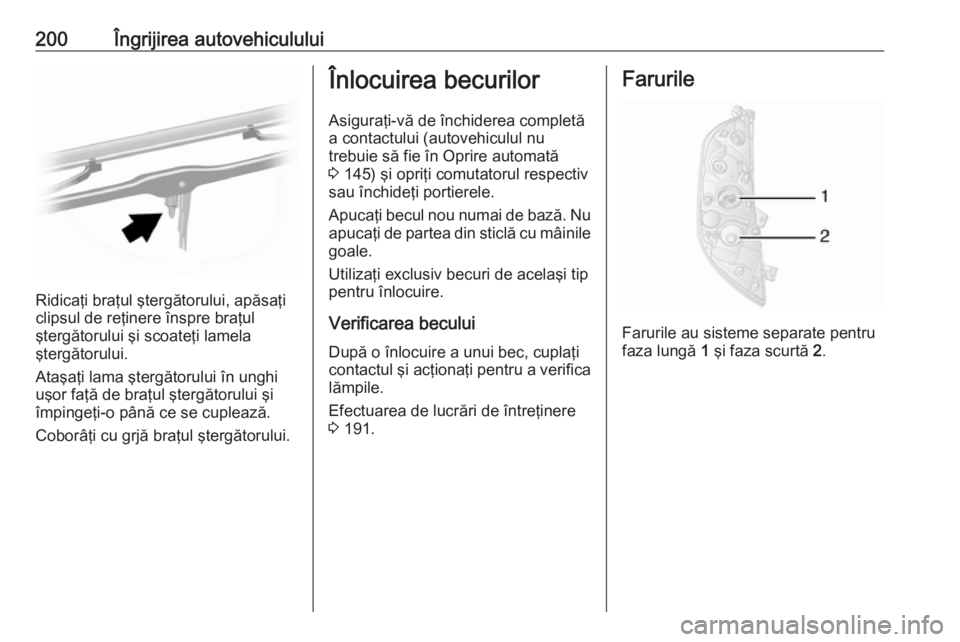

200Îngrijirea autovehiculului
Ridicaţi braţul ştergătorului, apăsaţi
clipsul de reţinere înspre braţul
ştergătorului şi scoateţi lamela
ştergătorului.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Înlocuirea becurilor
Asiguraţi-vă de închiderea completă a contactului (autovehiculul nu
trebuie să fie în Oprire automată
3 145) şi opriţi comutatorul respectiv
sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Verificarea becului După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.
Efectuarea de lucrări de întreţinere
3 191.Farurile
Farurile au sisteme separate pentru
faza lungă 1 şi faza scurtă 2.

Îngrijirea autovehiculului201Faza lungă
1. Scoateţi capacul de protecţie alfarului.
2. Desfaceţi fişa de conectare de pe
soclul becului.
3. Eliberaţi clema cu arc şi scoateţi soclul becului din carcasa
reflectorului.
4. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
5. Introduceţi soclul becului în carcasa reflectorului.
6. Fixaţi cu clema cu arc şi ataşaţi conectorul cablajului pe soclul
becului.
7. Montaţi capacul de protecţie al farului.
Faza scurtă
1. Scoateţi capacul de protecţie alfarului.
2. Desfaceţi fişa de conectare de pe
soclul becului.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.

202Îngrijirea autovehiculului
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Fixaţi fişa de conectare pe soclul becului.
8. Montaţi capacul de protecţie al farului.
Lămpile de poziţie laterale
1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
soclul becului.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Fixaţi fişa de conectare pe soclul becului.
8. Montaţi capacul de protecţie.

Îngrijirea autovehiculului203Farul adaptiv
Farurile au sisteme separate pentru
faza lungă 1 şi faza scurtă 2. Farul
adaptiv 3 este amplasat între faruri.
1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
soclul becului.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Fixaţi fişa de conectare pe soclul becului.
8. Montaţi capacul de protecţie.
Proiectoarele de ceaţă
Apelaţi la un atelier pentru înlocuirea
becurilor proiectoarelor de ceaţă.
Lămpi de semnalizare faţă
1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
soclul becului.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.

204Îngrijirea autovehiculului
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Fixaţi fişa de conectare pe soclul becului.
8. Montaţi capacul de protecţie.
Lămpile de poziţie din spate
Lampă de semnalizare, lumină
spate şi de frână, lampă de
marşarier, lampă de ceaţă spate
1. Scoateţi capitonajul de sus şi de jos de pe stâlpul spate.
2. Deşurubaţi cele două piuliţe din bolţurile de pe spatele
ansamblului lămpii.
3. Trageţi către spate ansamblul lămpii de partea laterală.
4. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
5. Scoateţi cele trei şuruburi din spatele ansamblului lămpii.
6. Scoateţi soclul becului din ansamblul lămpii.

Îngrijirea autovehiculului2057. Presaţi uşor becul în soclu, rotiţi-lîn sens antiorar, scoateţi-l şi
înlocuiţi-l cu unul nou.
Lampă de semnalizare ( 1)
Lumină spate şi de frână ( 2)
Lămpile marşarier ( 3)
Lampa de ceaţă, posibil să existe
doar pe o parte ( 4)
8. Puneţi la loc soclul becului în ansamblul lămpii.
9. Remontaţi cele trei şuruburi pe spatele ansamblului lămpii.
10. Reataşaţi fişa de conectare la ansamblul lămpii.
11. Reaşezaţi ansamblul lămpii din lateral în poziţia iniţială,
asigurându-vă că este aşezat
corect.
12. Remontaţi cele două piuliţe din bolţurile de pe spatele
ansamblului lămpii.
13. Instalaţi capitonajul de sus şi de jos pe stâlpul spate.Crew Cab, Chassis CabLampă de semnalizare, lumină spate
şi de frână, lampă de marşarier,
lampă de ceaţă spate
1. Scoateţi cele patru şuruburi de la lentile.
2. Scoateţi lentila din orificiu.
3. Presaţi uşor becul în soclu, rotiţi-l în sens antiorar, scoateţi-l şiînlocuiţi-l cu unul nou.
Lampă de semnalizare ( 1)
Lumină spate şi de frână ( 2)
Lămpile marşarier ( 3)
Lampa de ceaţă, posibil să existe
doar pe o parte ( 4)
4. Montaţi lentila în orificiu şi înlocuiţi
cele patru şuruburi.

206Îngrijirea autovehicululuiLămpi de semnalizarelaterale
1. Împingeţi ansamblul lampă către dreapta şi trageţi către stânga
ansamblului pentru a-l scoate din
orificiu.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Desprindeţi soclul becului din ansamblul lămpii rotind-l 90° şi
schimbaţi becul.
4. Montaţi soclul becului în ansamblul lămpii.
5. Fixaţi fişa de conectare peansamblul lămpii.
6. Introduceţi ansamblul lămpii în orificiu şi împingeţi către stânga
pentru fixare.
Lămpile de semnalizare din
oglinda retrovizoare
1. Scoateţi ansamblul inferior al oglinzii din faţă pentru a avea
acces la şurub.
2. Desfaceţi şurubul cu o şurubelniţă
torx.
3. Desprindeţi soclul becului din spatele ansamblului inferior al
oglinzii.
4. Înlocuiţi becul.
5. Montaţi soclul becului în ansamblul oglinzii inferioare.
6. Strângeţi şurubul.
Lampa de frână montată central sus
1. Blocările şi deblocările portierelor din interiorul autovehiculului.
2. Deşurubaţi piuliţa bolţul de pe spatele ansamblului lămpii.

Îngrijirea autovehiculului207
3. Scoateţi ansamblul lămpii dinorificiul de pe partea laterală.
4. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
5. Scoateţi soclul becului din ansamblul lămpii şi înlocuiţi becul.
6. Montaţi soclul becului în ansamblul lămpii şi reataşaţi fişa
de conectare la ansamblul lămpii.
7. Reaşezaţi ansamblul lămpii în orificiu, asigurându-vă că este
poziţionat corect.
8. Remontaţi piuliţa pe bolţul de pe spatele ansamblului lămpii.
9. Montaţi capacul pe partea interioară a portierei spate.
Luminile pentru plăcuţa de
înmatriculare
1. Desfaceţi din cleme ansamblul lămpii folosind o şurubelniţă cu
lamă plată.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Scoateţi capacul lentilei şi înlocuiţi
becul.
4. Montaţi capacul lentilei şi fixaţi conectorul cablajului la ansamblul
lămpii.
5. Montaţi ansamblul lămpii.
Crew Cab, Chassis Cab
1. Scoateţi cele două şuruburi de la capacul lentilei.
2. Scoateţi capacul lentilei şi înlocuiţi
becul.
3. Montaţi capacul lentilei şi înlocuiţi cele două şuruburi.

208Îngrijirea autovehicululuiLuminile interioare
Plafoniera din faţă
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Înlocuiţi becul.
3. Montaţi ansamblul lămpii.
Lampa din portbagaj
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
3. Scoateţi capacul lentilei şi înlocuiţi
becul.
4. Montaţi capacul lentilei şi fixaţi conectorul cablajului la ansamblul
lămpii.
5. Montaţi ansamblul lămpii.
Lampa din capitonajul portierei
faţă
1. Scoateţi ansamblul lămpii folosind
o şurubelniţă cu lamă plată.
2. Rotiţi soclul becului în sens antiorar pentru deblocare.
3. Schimbaţi becul şi introduceţi suportul becului.
4. Montaţi ansamblul lămpii.
Plafoniera din spate
Apelaţi la un atelier service pentru
înlocuirea becurilor.
