Auton hoito189Etusuuntavilkut
1. Irrota suojus.
2. Irrota johtoliitin polttimon piti‐ mestä.
3. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
4. Vedä polttimon pidin pois heijas‐ tinkotelosta.
5. Irrota polttimo pitimestään ja vaihda se uuteen.
6. Työnnä polttimon pidin paikalleen
kiinnittäen kaksi kielekettä heijas‐
tinkoteloon ja kiinnitä kääntämällä myötäpäivään.
7. Kiinnitä johtoliitin polttimon piti‐ meen.
8. Asenna suojakansi.
Takavalot
Suuntavilkku, taka- ja jarruvalo,
peruutusvalo, takasumuvalo
1. Irrota ylä- ja alaverhouslevyt taka‐
pilarista.
2. Irrota kaksi mutteria sijoitusta‐ peista valokokonaisuuden tausta‐
puolella.
3. Vedä valokokonaisuus taakse‐ päin pois ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.

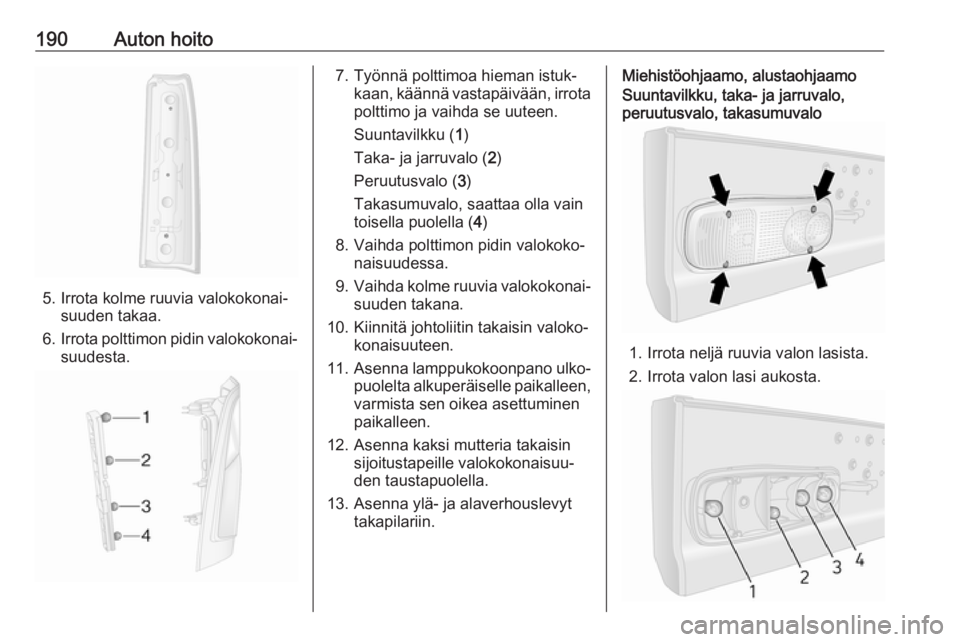

190Auton hoito
5. Irrota kolme ruuvia valokokonai‐suuden takaa.
6. Irrota polttimon pidin valokokonai‐
suudesta.
7. Työnnä polttimoa hieman istuk‐ kaan, käännä vastapäivään, irrota
polttimo ja vaihda se uuteen.
Suuntavilkku ( 1)
Taka- ja jarruvalo ( 2)
Peruutusvalo ( 3)
Takasumuvalo, saattaa olla vain
toisella puolella ( 4)
8. Vaihda polttimon pidin valokoko‐ naisuudessa.
9. Vaihda kolme ruuvia valokokonai‐
suuden takana.
10. Kiinnitä johtoliitin takaisin valoko‐ konaisuuteen.
11. Asenna lamppukokoonpano ulko‐
puolelta alkuperäiselle paikalleen,
varmista sen oikea asettuminen
paikalleen.
12. Asenna kaksi mutteria takaisin sijoitustapeille valokokonaisuu‐
den taustapuolella.
13. Asenna ylä- ja alaverhouslevyt takapilariin.Miehistöohjaamo, alustaohjaamoSuuntavilkku, taka- ja jarruvalo,
peruutusvalo, takasumuvalo
1. Irrota neljä ruuvia valon lasista.
2. Irrota valon lasi aukosta.

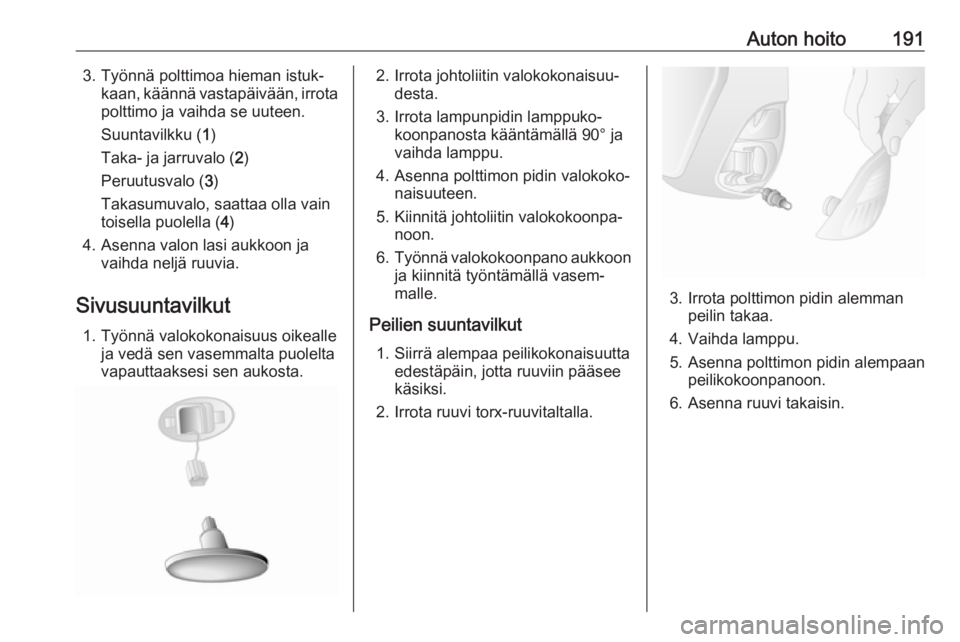

Auton hoito1913. Työnnä polttimoa hieman istuk‐kaan, käännä vastapäivään, irrotapolttimo ja vaihda se uuteen.
Suuntavilkku ( 1)
Taka- ja jarruvalo ( 2)
Peruutusvalo ( 3)
Takasumuvalo, saattaa olla vain
toisella puolella ( 4)
4. Asenna valon lasi aukkoon ja vaihda neljä ruuvia.
Sivusuuntavilkut 1. Työnnä valokokonaisuus oikealle ja vedä sen vasemmalta puolelta
vapauttaaksesi sen aukosta.2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lampunpidin lamppuko‐ koonpanosta kääntämällä 90° javaihda lamppu.
4. Asenna polttimon pidin valokoko‐ naisuuteen.
5. Kiinnitä johtoliitin valokokoonpa‐ noon.
6. Työnnä valokokoonpano aukkoon
ja kiinnitä työntämällä vasem‐
malle.
Peilien suuntavilkut 1. Siirrä alempaa peilikokonaisuutta edestäpäin, jotta ruuviin pääsee
käsiksi.
2. Irrota ruuvi torx-ruuvitaltalla.
3. Irrota polttimon pidin alemman peilin takaa.
4. Vaihda lamppu.
5. Asenna polttimon pidin alempaan peilikokoonpanoon.
6. Asenna ruuvi takaisin.

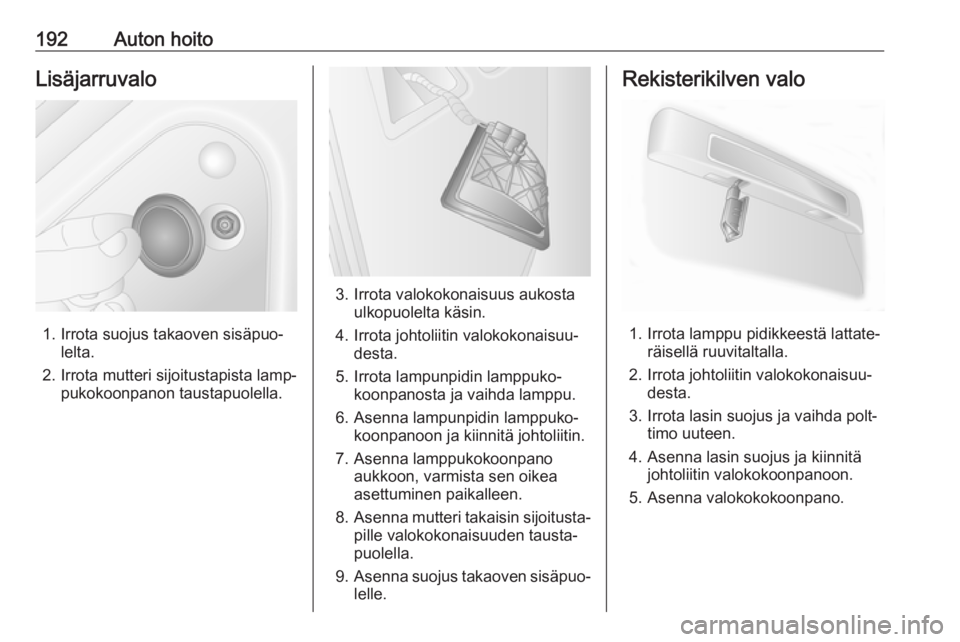

192Auton hoitoLisäjarruvalo
1. Irrota suojus takaoven sisäpuo‐lelta.
2. Irrota mutteri sijoitustapista lamp‐ pukokoonpanon taustapuolella.
3. Irrota valokokonaisuus aukosta ulkopuolelta käsin.
4. Irrota johtoliitin valokokonaisuu‐ desta.
5. Irrota lampunpidin lamppuko‐ koonpanosta ja vaihda lamppu.
6. Asenna lampunpidin lamppuko‐ koonpanoon ja kiinnitä johtoliitin.
7. Asenna lamppukokoonpano aukkoon, varmista sen oikea
asettuminen paikalleen.
8. Asenna mutteri takaisin sijoitusta‐
pille valokokonaisuuden tausta‐
puolella.
9. Asenna suojus takaoven sisäpuo‐
lelle.
Rekisterikilven valo
1. Irrota lamppu pidikkeestä lattate‐ räisellä ruuvitaltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Asenna lasin suojus ja kiinnitä johtoliitin valokokoonpanoon.
5. Asenna valokokokoonpano.

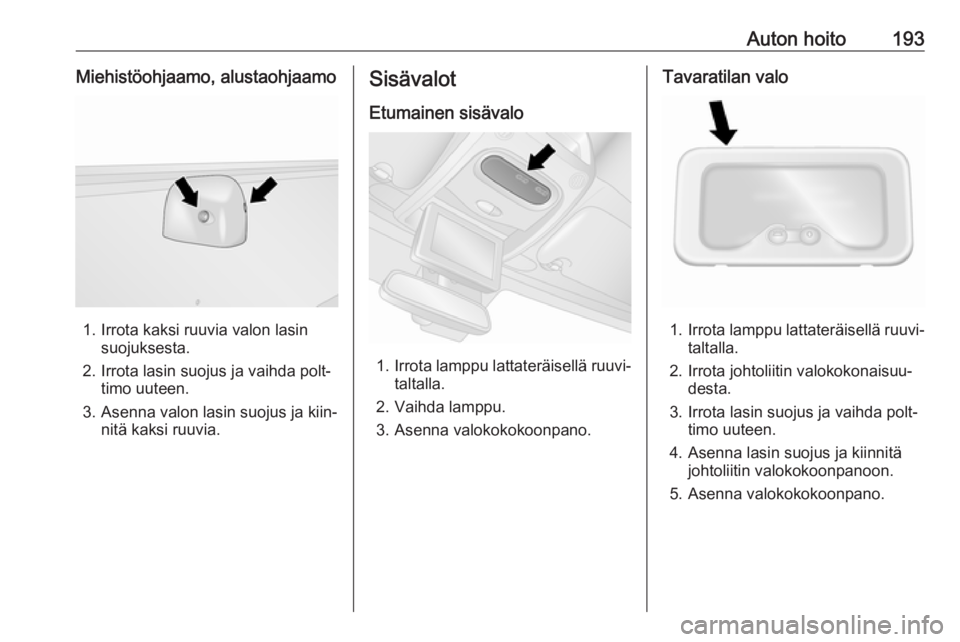

Auton hoito193Miehistöohjaamo, alustaohjaamo
1. Irrota kaksi ruuvia valon lasinsuojuksesta.
2. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
3. Asenna valon lasin suojus ja kiin‐ nitä kaksi ruuvia.
Sisävalot
Etumainen sisävalo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Vaihda lamppu.
3. Asenna valokokokoonpano.
Tavaratilan valo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Asenna lasin suojus ja kiinnitä johtoliitin valokokoonpanoon.
5. Asenna valokokokoonpano.

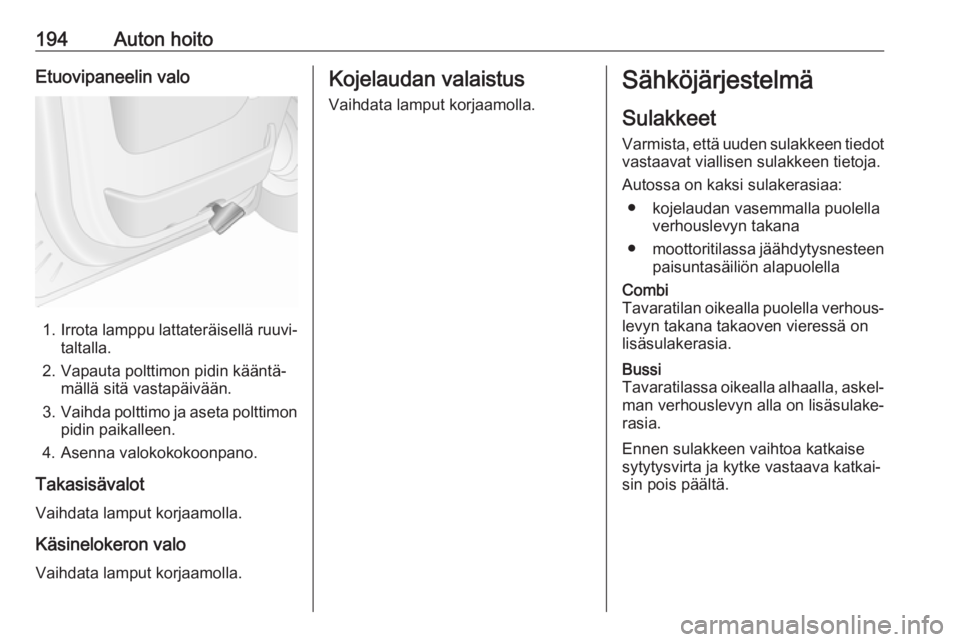

194Auton hoitoEtuovipaneelin valo
1.Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
3. Vaihda polttimo ja aseta polttimon
pidin paikalleen.
4. Asenna valokokokoonpano.
Takasisävalot Vaihdata lamput korjaamolla.
Käsinelokeron valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● kojelaudan vasemmalla puolella verhouslevyn takana
● moottoritilassa jäähdytysnesteen
paisuntasäiliön alapuolellaCombi
Tavaratilan oikealla puolella verhous‐
levyn takana takaoven vieressä on
lisäsulakerasia.Bussi
Tavaratilassa oikealla alhaalla, askel‐ man verhouslevyn alla on lisäsulake‐
rasia.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.

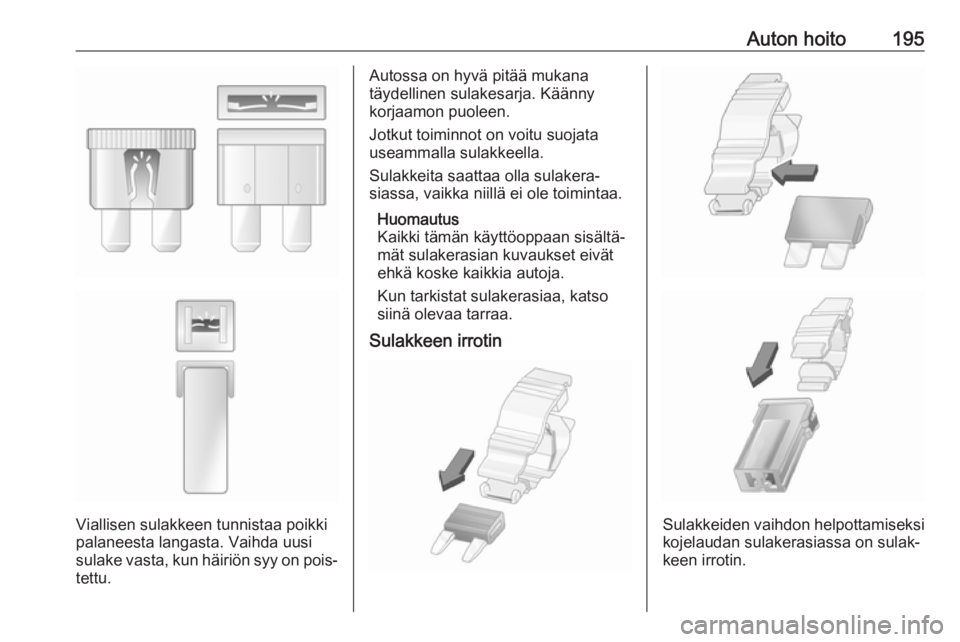

Auton hoito195
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on pois‐ tettu.
Autossa on hyvä pitää mukana
täydellinen sulakesarja. Käänny
korjaamon puoleen.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän käyttöoppaan sisältä‐
mät sulakerasian kuvaukset eivät
ehkä koske kaikkia autoja.
Kun tarkistat sulakerasiaa, katso
siinä olevaa tarraa.
Sulakkeen irrotin
Sulakkeiden vaihdon helpottamiseksi
kojelaudan sulakerasiassa on sulak‐
keen irrotin.

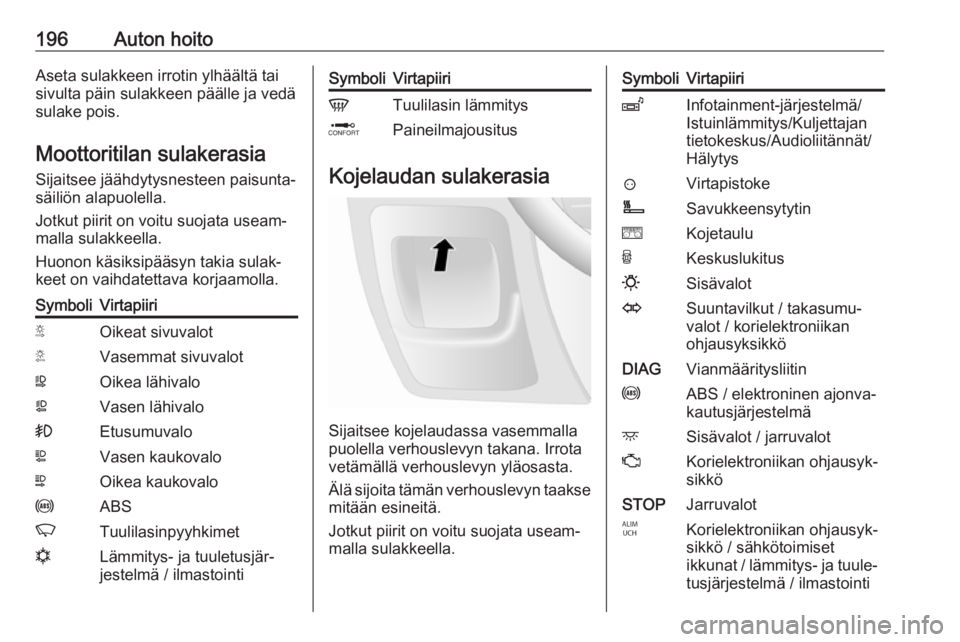

196Auton hoitoAseta sulakkeen irrotin ylhäältä taisivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sijaitsee jäähdytysnesteen paisunta‐
säiliön alapuolella.
Jotkut piirit on voitu suojata useam‐ malla sulakkeella.
Huonon käsiksipääsyn takia sulak‐
keet on vaihdatettava korjaamolla.SymboliVirtapiiriSOikeat sivuvalotTVasemmat sivuvalotWOikea lähivaloaVasen lähivalo>EtusumuvaloLVasen kaukovaloNOikea kaukovalouABSKTuulilasinpyyhkimetnLämmitys- ja tuuletusjär‐
jestelmä / ilmastointiSymboliVirtapiiriVTuulilasin lämmitysQPaineilmajousitus
Kojelaudan sulakerasia
Sijaitsee kojelaudassa vasemmalla
puolella verhouslevyn takana. Irrota
vetämällä verhouslevyn yläosasta.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
SymboliVirtapiiriZInfotainment-järjestelmä/
Istuinlämmitys/Kuljettajan
tietokeskus/Audioliitännät/
Hälytys?VirtapistokeÌSavukkeensytytineKojetauluUKeskuslukitus0SisävalotOSuuntavilkut / takasumu‐
valot / korielektroniikan
ohjausyksikköDIAGVianmääritysliitinuABS / elektroninen ajonva‐
kautusjärjestelmädSisävalot / jarruvalotZKorielektroniikan ohjausyk‐
sikköSTOPJarruvalotIKorielektroniikan ohjausyk‐
sikkö / sähkötoimiset
ikkunat / lämmitys- ja tuule‐
tusjärjestelmä / ilmastointi

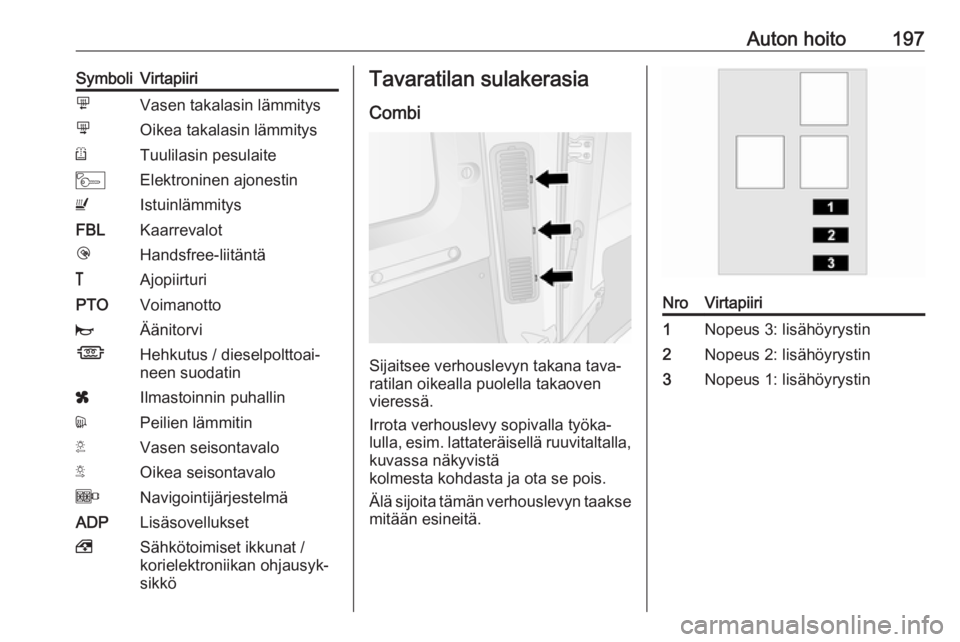

Auton hoito197SymboliVirtapiirimVasen takalasin lämmitysnOikea takalasin lämmitysRTuulilasin pesulaiteMElektroninen ajonestinUIstuinlämmitysFBLKaarrevalotlHandsfree-liitäntä&AjopiirturiPTOVoimanottojÄänitorviÍHehkutus / dieselpolttoai‐
neen suodatinxIlmastoinnin puhallindPeilien lämmitinTVasen seisontavaloSOikea seisontavaloONavigointijärjestelmäADPLisäsovellukset,Sähkötoimiset ikkunat /
korielektroniikan ohjausyk‐
sikköTavaratilan sulakerasia
Combi
Sijaitsee verhouslevyn takana tava‐
ratilan oikealla puolella takaoven vieressä.
Irrota verhouslevy sopivalla työka‐ lulla, esim. lattateräisellä ruuvitaltalla,
kuvassa näkyvistä
kolmesta kohdasta ja ota se pois.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
NroVirtapiiri1Nopeus 3: lisähöyrystin2Nopeus 2: lisähöyrystin3Nopeus 1: lisähöyrystin

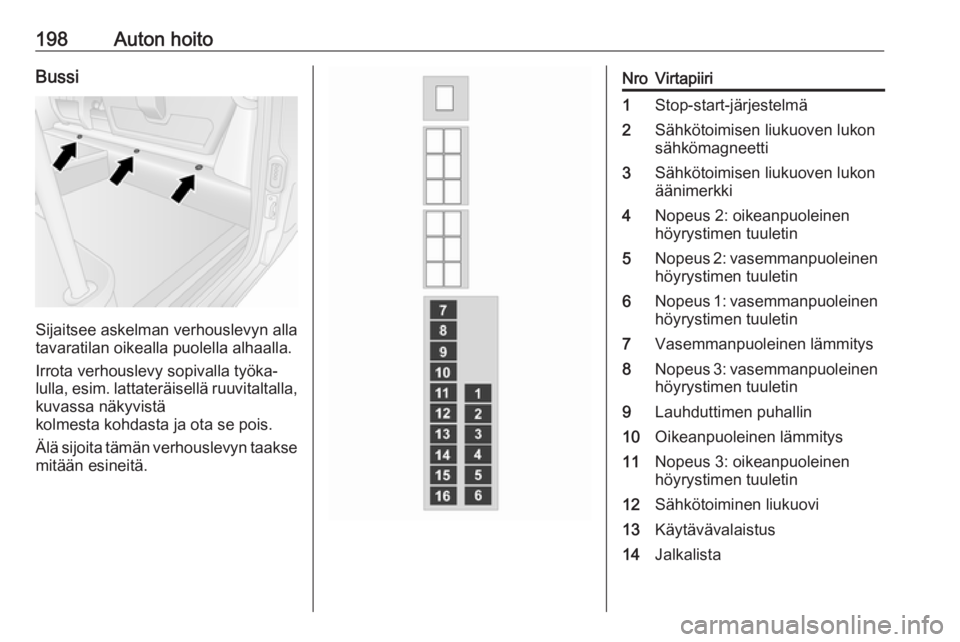

198Auton hoitoBussi
Sijaitsee askelman verhouslevyn alla
tavaratilan oikealla puolella alhaalla.
Irrota verhouslevy sopivalla työka‐ lulla, esim. lattateräisellä ruuvitaltalla,
kuvassa näkyvistä
kolmesta kohdasta ja ota se pois.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
NroVirtapiiri1Stop-start-järjestelmä2Sähkötoimisen liukuoven lukon
sähkömagneetti3Sähkötoimisen liukuoven lukon
äänimerkki4Nopeus 2: oikeanpuoleinen
höyrystimen tuuletin5Nopeus 2: vasemmanpuoleinen höyrystimen tuuletin6Nopeus 1: vasemmanpuoleinen höyrystimen tuuletin7Vasemmanpuoleinen lämmitys8Nopeus 3: vasemmanpuoleinenhöyrystimen tuuletin9Lauhduttimen puhallin10Oikeanpuoleinen lämmitys11Nopeus 3: oikeanpuoleinen
höyrystimen tuuletin12Sähkötoiminen liukuovi13Käytävävalaistus14Jalkalista
