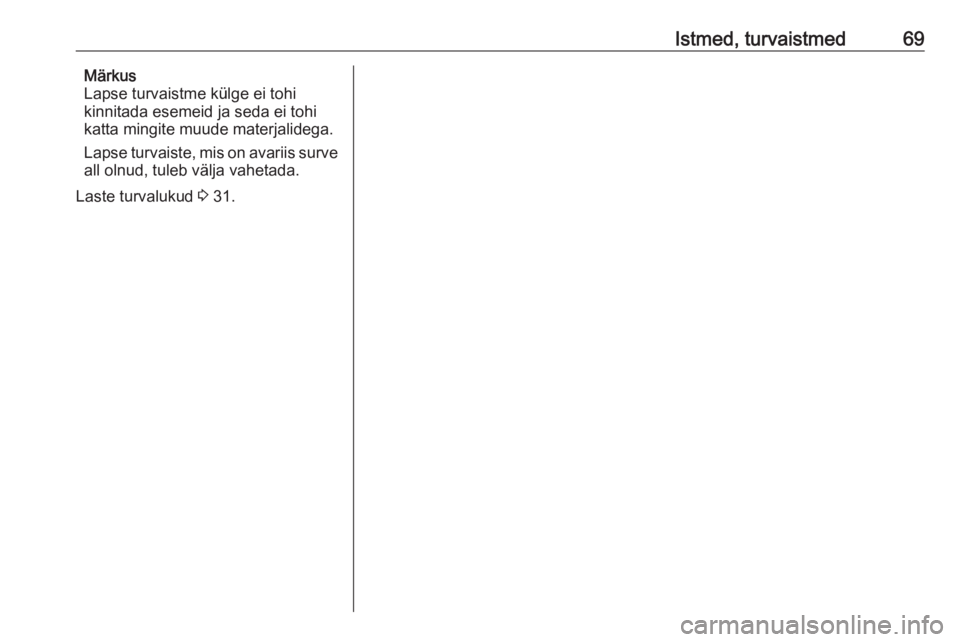

Page 71 of 267
Istmed, turvaistmed69Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve
all olnud, tuleb välja vahetada.
Laste turvalukud 3 31.

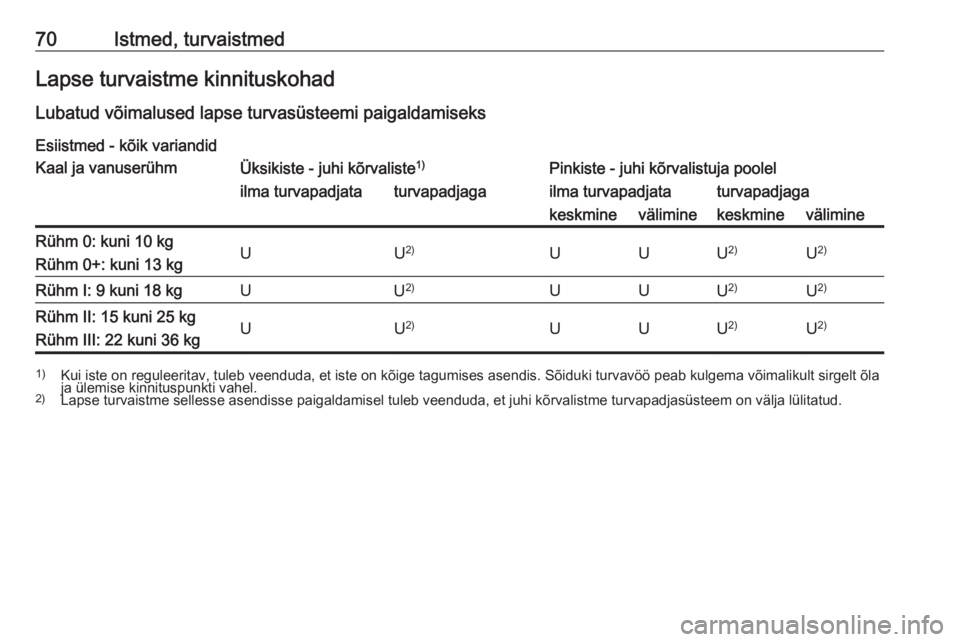

Page 72 of 267
70Istmed, turvaistmedLapse turvaistme kinnituskohadLubatud võimalused lapse turvasüsteemi paigaldamiseks
Esiistmed - kõik variandidKaal ja vanuserühmÜksikiste - juhi kõrvaliste 1)Pinkiste - juhi kõrvalistuja poolelilma turvapadjataturvapadjagailma turvapadjataturvapadjagakeskmineväliminekeskminevälimineRühm 0: kuni 10 kg
Rühm 0+: kuni 13 kgUU 2)UUU 2)U2)Rühm I: 9 kuni 18 kgUU 2)UUU2)U 2)Rühm II: 15 kuni 25 kg
Rühm III: 22 kuni 36 kgUU 2)UUU 2)U2)1)
Kui iste on reguleeritav, tuleb veenduda, et iste on kõige tagumises asendis. Sõiduki turvavöö peab kulgema võimalikult sirgelt õla
ja ülemise kinnituspunkti vahel.
2) Lapse turvaistme sellesse asendisse paigaldamisel tuleb veenduda, et juhi kõrvalistme turvapadjasüsteem on välja lülitatud.

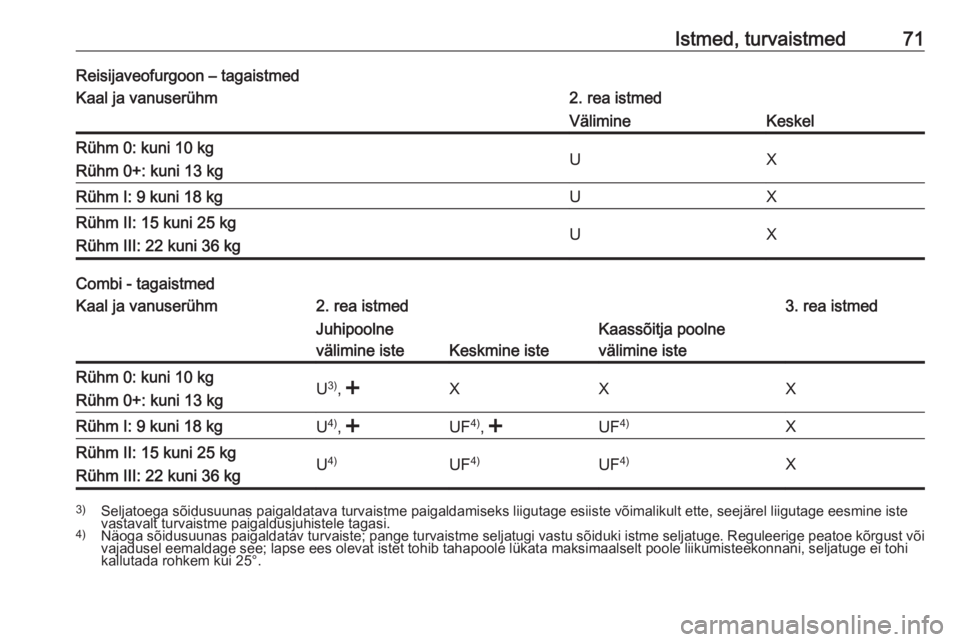

Page 73 of 267
Istmed, turvaistmed71Reisijaveofurgoon – tagaistmedKaal ja vanuserühm2. rea istmedVälimineKeskelRühm 0: kuni 10 kg
Rühm 0+: kuni 13 kgUXRühm I: 9 kuni 18 kgUXRühm II: 15 kuni 25 kg
Rühm III: 22 kuni 36 kgUX
Combi - tagaistmed
Kaal ja vanuserühm2. rea istmed3. rea istmedJuhipoolne
välimine iste
Keskmine iste
Kaassõitja poolne
välimine isteRühm 0: kuni 10 kg
Rühm 0+: kuni 13 kgU 3)
,
Seljatoega sõidusuunas paigaldatava turvaistme paigaldamiseks liigutage esiiste võimalikult ette, seejärel liigutage eesmine iste
vastavalt turvaistme paigaldusjuhistele tagasi.
4) Näoga sõidusuunas paigaldatav turvaiste; pange turvaistme seljatugi vastu sõiduki istme seljatuge. Reguleerige peatoe kõrgust või
vajadusel eemaldage see; lapse ees olevat istet tohib tahapoole lükata maksimaalselt poole liikumisteekonnani, seljatuge ei tohi
kallutada rohkem kui 25°.

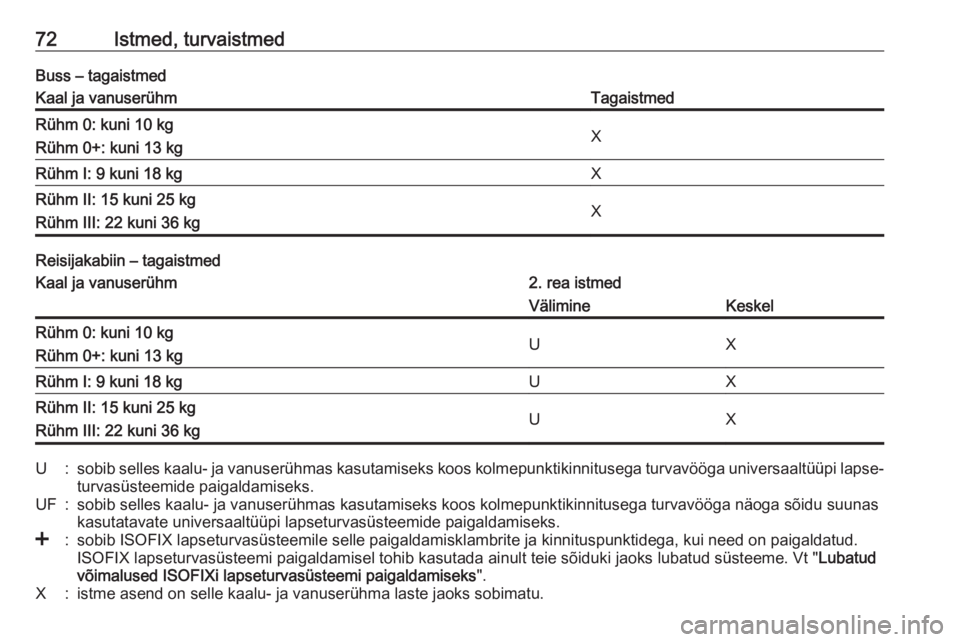

Page 74 of 267
72Istmed, turvaistmedBuss – tagaistmedKaal ja vanuserühmTagaistmedRühm 0: kuni 10 kg
Rühm 0+: kuni 13 kgXRühm I: 9 kuni 18 kgXRühm II: 15 kuni 25 kg
Rühm III: 22 kuni 36 kgX
Reisijakabiin – tagaistmed
Kaal ja vanuserühm2. rea istmedVälimineKeskelRühm 0: kuni 10 kg Rühm 0+: kuni 13 kgUXRühm I: 9 kuni 18 kgUXRühm II: 15 kuni 25 kg
Rühm III: 22 kuni 36 kgUXU:sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga universaaltüüpi lapse‐ turvasüsteemide paigaldamiseks.UF:sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga näoga sõidu suunas
kasutatavate universaaltüüpi lapseturvasüsteemide paigaldamiseks.<:sobib ISOFIX lapseturvasüsteemile selle paigaldamisklambrite ja kinnituspunktidega, kui need on paigaldatud. ISOFIX lapseturvasüsteemi paigaldamisel tohib kasutada ainult teie sõiduki jaoks lubatud süsteeme. Vt " Lubatud
võimalused ISOFIXi lapseturvasüsteemi paigaldamiseks ".X:istme asend on selle kaalu- ja vanuserühma laste jaoks sobimatu.

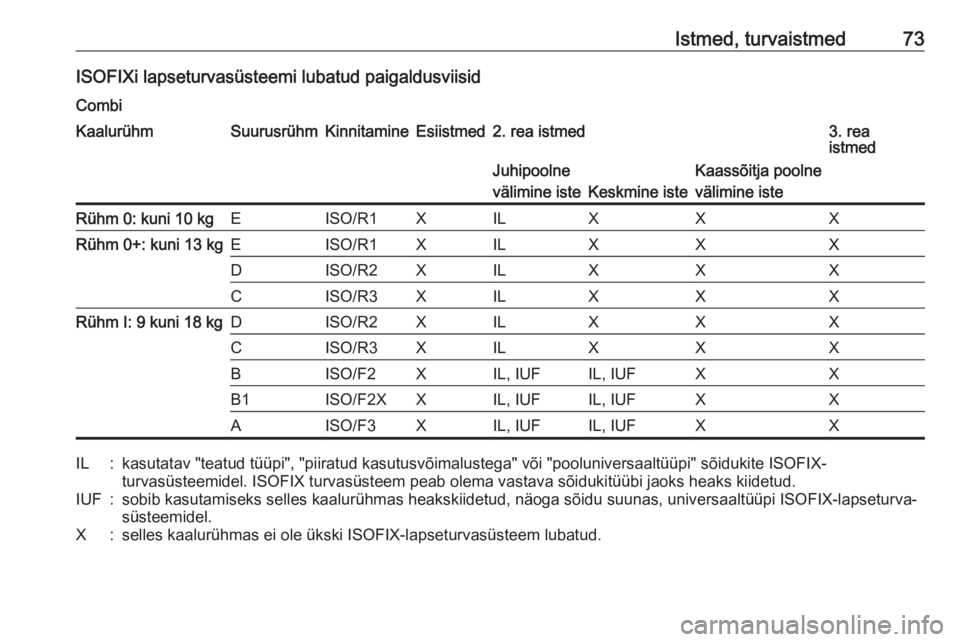

Page 75 of 267
Istmed, turvaistmed73ISOFIXi lapseturvasüsteemi lubatud paigaldusviisidCombiKaalurühmSuurusrühmKinnitamineEsiistmed2. rea istmed3. rea
istmedJuhipoolne
välimine iste
Keskmine iste
Kaassõitja poolne
välimine isteRühm 0: kuni 10 kgEISO/R1XILXXXRühm 0+: kuni 13 kgEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXRühm I: 9 kuni 18 kgDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:kasutatav "teatud tüüpi", "piiratud kasutusvõimalustega" või "pooluniversaaltüüpi" sõidukite ISOFIX-
turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF:sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidel.X:selles kaalurühmas ei ole ükski ISOFIX-lapseturvasüsteem lubatud.

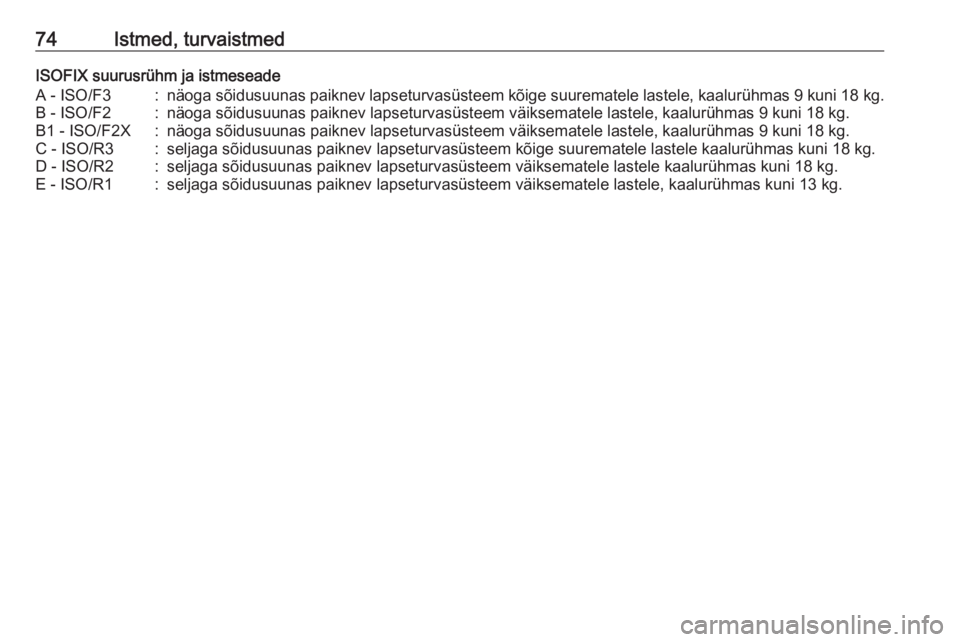

Page 76 of 267
74Istmed, turvaistmedISOFIX suurusrühm ja istmeseadeA - ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele, kaalurühmas 9 kuni 18 kg.B - ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas 9 kuni 18 kg.C - ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D - ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E - ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas kuni 13 kg.

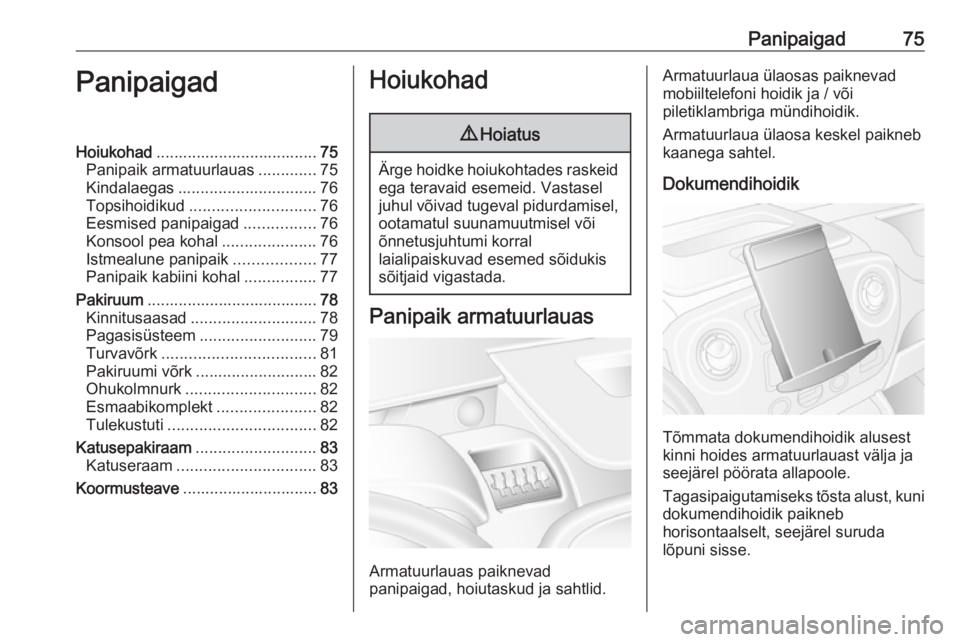

Page 77 of 267
Panipaigad75PanipaigadHoiukohad.................................... 75
Panipaik armatuurlauas .............75
Kindalaegas ............................... 76
Topsihoidikud ............................ 76
Eesmised panipaigad ................76
Konsool pea kohal .....................76
Istmealune panipaik ..................77
Panipaik kabiini kohal ................77
Pakiruum ...................................... 78
Kinnitusaasad ............................ 78
Pagasisüsteem .......................... 79
Turvavõrk .................................. 81
Pakiruumi võrk ........................... 82
Ohukolmnurk ............................. 82
Esmaabikomplekt ......................82
Tulekustuti ................................. 82
Katusepakiraam ........................... 83
Katuseraam ............................... 83
Koormusteave .............................. 83Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Vastasel
juhul võivad tugeval pidurdamisel,
ootamatul suunamuutmisel või
õnnetusjuhtumi korral
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Armatuurlauas paiknevad
panipaigad, hoiutaskud ja sahtlid.
Armatuurlaua ülaosas paiknevad
mobiiltelefoni hoidik ja / või
piletiklambriga mündihoidik.
Armatuurlaua ülaosa keskel paikneb
kaanega sahtel.
Dokumendihoidik
Tõmmata dokumendihoidik alusest
kinni hoides armatuurlauast välja ja
seejärel pöörata allapoole.
Tagasipaigutamiseks tõsta alust, kuni dokumendihoidik paikneb
horisontaalselt, seejärel suruda
lõpuni sisse.

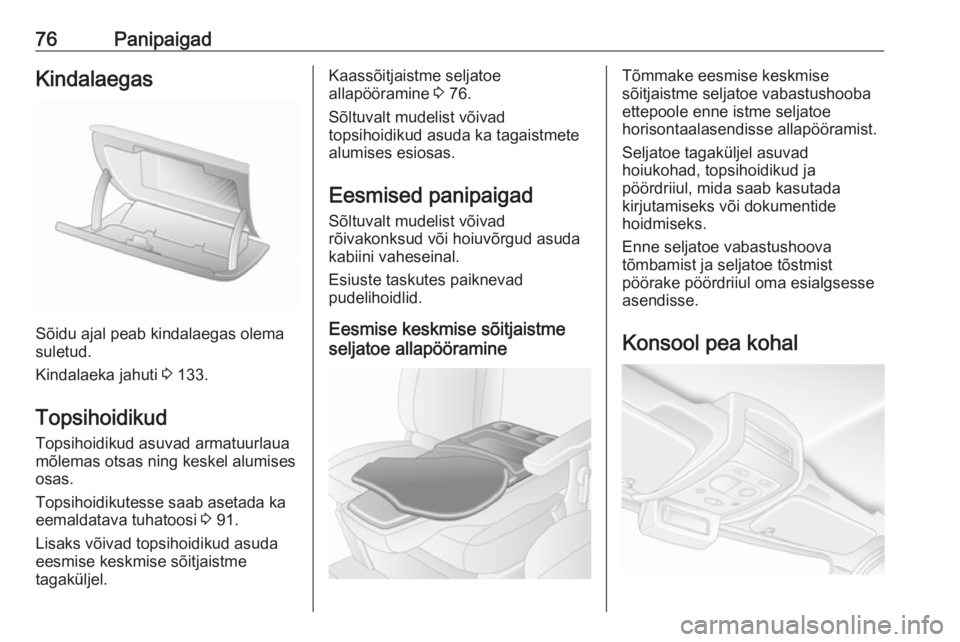

Page 78 of 267
76PanipaigadKindalaegas
Sõidu ajal peab kindalaegas olema
suletud.
Kindalaeka jahuti 3 133.
Topsihoidikud Topsihoidikud asuvad armatuurlaua
mõlemas otsas ning keskel alumises
osas.
Topsihoidikutesse saab asetada ka
eemaldatava tuhatoosi 3 91.
Lisaks võivad topsihoidikud asuda
eesmise keskmise sõitjaistme
tagaküljel.
Kaassõitjaistme seljatoe
allapööramine 3 76.
Sõltuvalt mudelist võivad
topsihoidikud asuda ka tagaistmete
alumises esiosas.
Eesmised panipaigad Sõltuvalt mudelist võivad
rõivakonksud või hoiuvõrgud asuda
kabiini vaheseinal.
Esiuste taskutes paiknevad
pudelihoidlid.
Eesmise keskmise sõitjaistme
seljatoe allapööramineTõmmake eesmise keskmise
sõitjaistme seljatoe vabastushooba
ettepoole enne istme seljatoe
horisontaalasendisse allapööramist.
Seljatoe tagaküljel asuvad
hoiukohad, topsihoidikud ja
pöördriiul, mida saab kasutada
kirjutamiseks või dokumentide
hoidmiseks.
Enne seljatoe vabastushoova
tõmbamist ja seljatoe tõstmist
pöörake pöördriiul oma esialgsesse
asendisse.
Konsool pea kohal

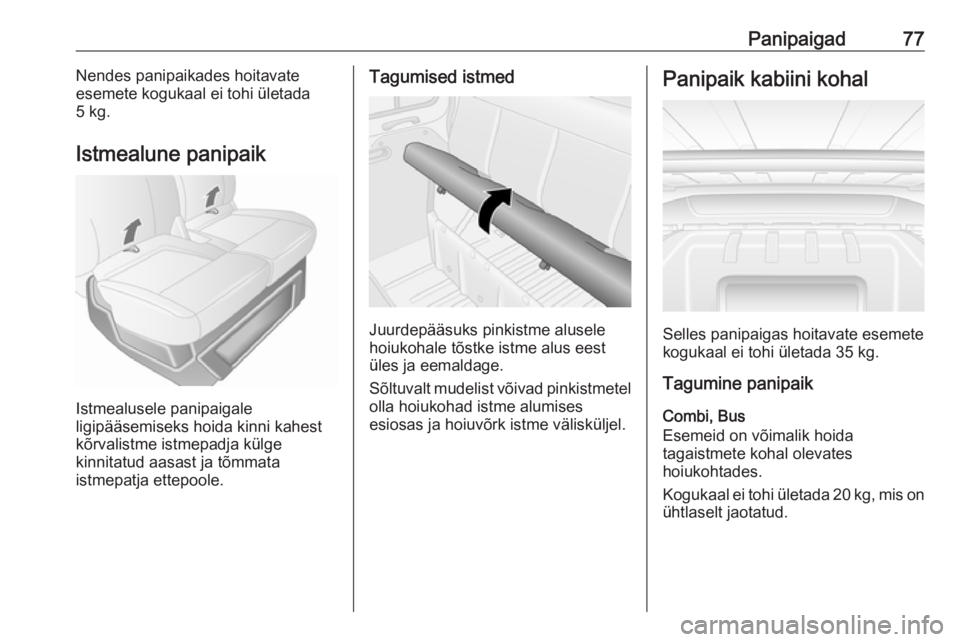

Page 79 of 267
Panipaigad77Nendes panipaikades hoitavate
esemete kogukaal ei tohi ületada
5 kg.
Istmealune panipaik
Istmealusele panipaigale
ligipääsemiseks hoida kinni kahest
kõrvalistme istmepadja külge
kinnitatud aasast ja tõmmata
istmepatja ettepoole.
Tagumised istmed
Juurdepääsuks pinkistme alusele
hoiukohale tõstke istme alus eest üles ja eemaldage.
Sõltuvalt mudelist võivad pinkistmetel
olla hoiukohad istme alumises
esiosas ja hoiuvõrk istme välisküljel.
Panipaik kabiini kohal
Selles panipaigas hoitavate esemete
kogukaal ei tohi ületada 35 kg.
Tagumine panipaik
Combi, Bus
Esemeid on võimalik hoida
tagaistmete kohal olevates
hoiukohtades.
Kogukaal ei tohi ületada 20 kg, mis on ühtlaselt jaotatud.

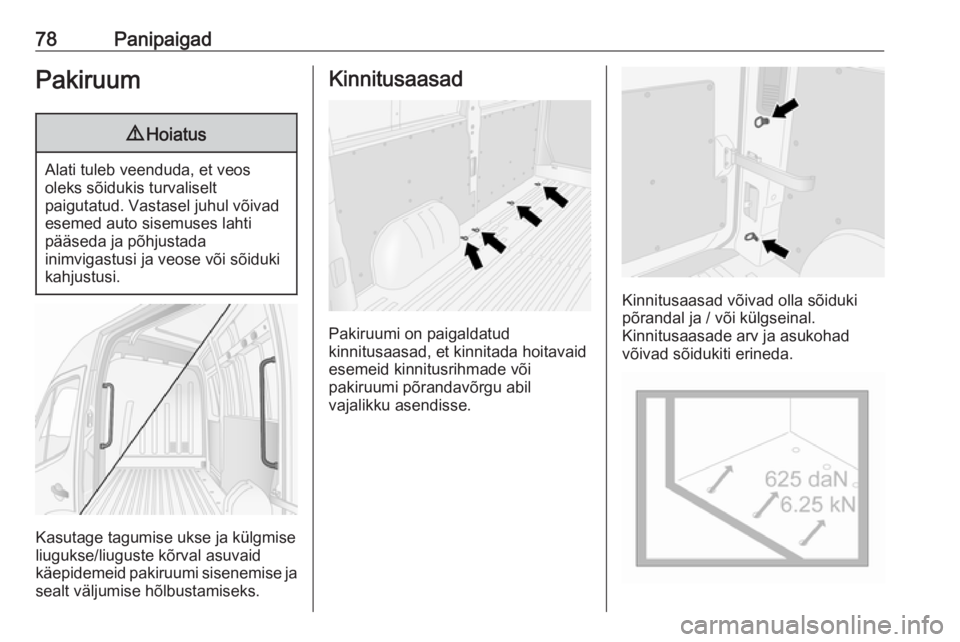

Page 80 of 267
78PanipaigadPakiruum9Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
Kasutage tagumise ukse ja külgmise liugukse/liuguste kõrval asuvaid
käepidemeid pakiruumi sisenemise ja
sealt väljumise hõlbustamiseks.
Kinnitusaasad
Pakiruumi on paigaldatud
kinnitusaasad, et kinnitada hoitavaid
esemeid kinnitusrihmade või
pakiruumi põrandavõrgu abil
vajalikku asendisse.
Kinnitusaasad võivad olla sõiduki
põrandal ja / või külgseinal.
Kinnitusaasade arv ja asukohad
võivad sõidukiti erineda.
