OPEL MOVANO_B 2018.5 Omaniku käsiraamat (in Estonian)
Manufacturer: OPEL, Model Year: 2018.5, Model line: MOVANO_B, Model: OPEL MOVANO_B 2018.5Pages: 267, PDF Size: 6.41 MB
Page 81 of 267

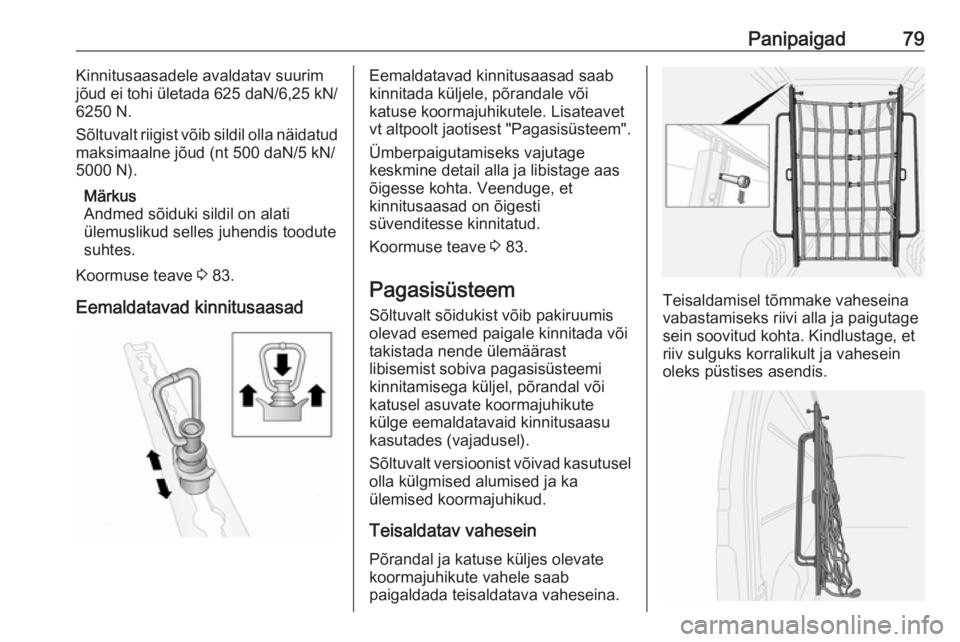

Panipaigad79Kinnitusaasadele avaldatav suurim
jõud ei tohi ületada 625 daN/6,25 kN/
6250 N.
Sõltuvalt riigist võib sildil olla näidatud
maksimaalne jõud (nt 500 daN/5 kN/
5000 N).
Märkus
Andmed sõiduki sildil on alati
ülemuslikud selles juhendis toodute
suhtes.
Koormuse teave 3 83.
Eemaldatavad kinnitusaasadEemaldatavad kinnitusaasad saab
kinnitada küljele, põrandale või
katuse koormajuhikutele. Lisateavet
vt altpoolt jaotisest "Pagasisüsteem".
Ümberpaigutamiseks vajutage
keskmine detail alla ja libistage aas
õigesse kohta. Veenduge, et
kinnitusaasad on õigesti
süvenditesse kinnitatud.
Koormuse teave 3 83.
Pagasisüsteem Sõltuvalt sõidukist võib pakiruumis
olevad esemed paigale kinnitada või
takistada nende ülemäärast
libisemist sobiva pagasisüsteemi
kinnitamisega küljel, põrandal või
katusel asuvate koormajuhikute
külge eemaldatavaid kinnitusaasu
kasutades (vajadusel).
Sõltuvalt versioonist võivad kasutusel
olla külgmised alumised ja ka
ülemised koormajuhikud.
Teisaldatav vahesein
Põrandal ja katuse küljes olevate
koormajuhikute vahele saab
paigaldada teisaldatava vaheseina.
Teisaldamisel tõmmake vaheseina
vabastamiseks riivi alla ja paigutage
sein soovitud kohta. Kindlustage, et
riiv sulguks korralikult ja vahesein
oleks püstises asendis.
Page 82 of 267

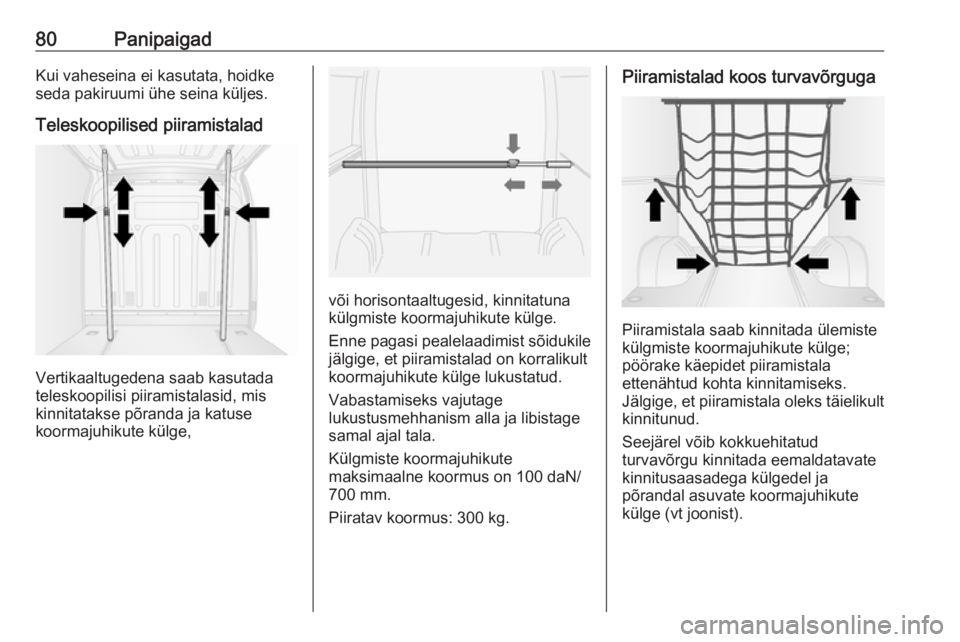

80PanipaigadKui vaheseina ei kasutata, hoidke
seda pakiruumi ühe seina küljes.
Teleskoopilised piiramistalad
Vertikaaltugedena saab kasutada
teleskoopilisi piiramistalasid, mis
kinnitatakse põranda ja katuse
koormajuhikute külge,
või horisontaaltugesid, kinnitatuna
külgmiste koormajuhikute külge.
Enne pagasi pealelaadimist sõidukile
jälgige, et piiramistalad on korralikult koormajuhikute külge lukustatud.
Vabastamiseks vajutage
lukustusmehhanism alla ja libistage
samal ajal tala.
Külgmiste koormajuhikute
maksimaalne koormus on 100 daN/
700 mm.
Piiratav koormus: 300 kg.
Piiramistalad koos turvavõrguga
Piiramistala saab kinnitada ülemiste
külgmiste koormajuhikute külge;
pöörake käepidet piiramistala
ettenähtud kohta kinnitamiseks.
Jälgige, et piiramistala oleks täielikult kinnitunud.
Seejärel võib kokkuehitatud
turvavõrgu kinnitada eemaldatavate
kinnitusaasadega külgedel ja
põrandal asuvate koormajuhikute
külge (vt joonist).

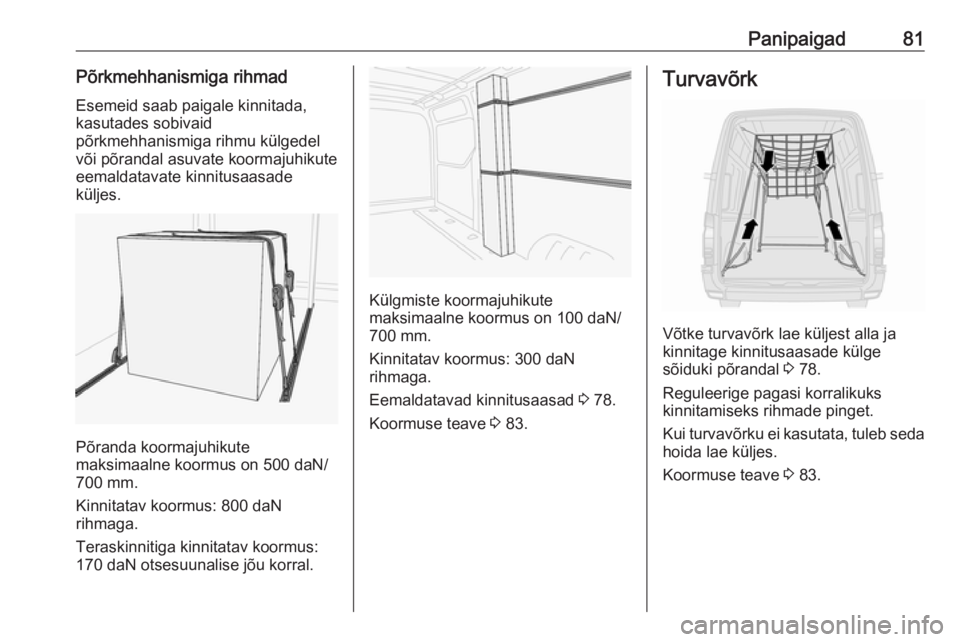

Page 83 of 267
Panipaigad81Põrkmehhanismiga rihmadEsemeid saab paigale kinnitada,
kasutades sobivaid
põrkmehhanismiga rihmu külgedel
või põrandal asuvate koormajuhikute
eemaldatavate kinnitusaasade
küljes.
Põranda koormajuhikute
maksimaalne koormus on 500 daN/
700 mm.
Kinnitatav koormus: 800 daN rihmaga.
Teraskinnitiga kinnitatav koormus:
170 daN otsesuunalise jõu korral.
Külgmiste koormajuhikute
maksimaalne koormus on 100 daN/
700 mm.
Kinnitatav koormus: 300 daN
rihmaga.
Eemaldatavad kinnitusaasad 3 78.
Koormuse teave 3 83.
Turvavõrk
Võtke turvavõrk lae küljest alla ja
kinnitage kinnitusaasade külge
sõiduki põrandal 3 78.
Reguleerige pagasi korralikuks
kinnitamiseks rihmade pinget.
Kui turvavõrku ei kasutata, tuleb seda
hoida lae küljes.
Koormuse teave 3 83.
Page 84 of 267

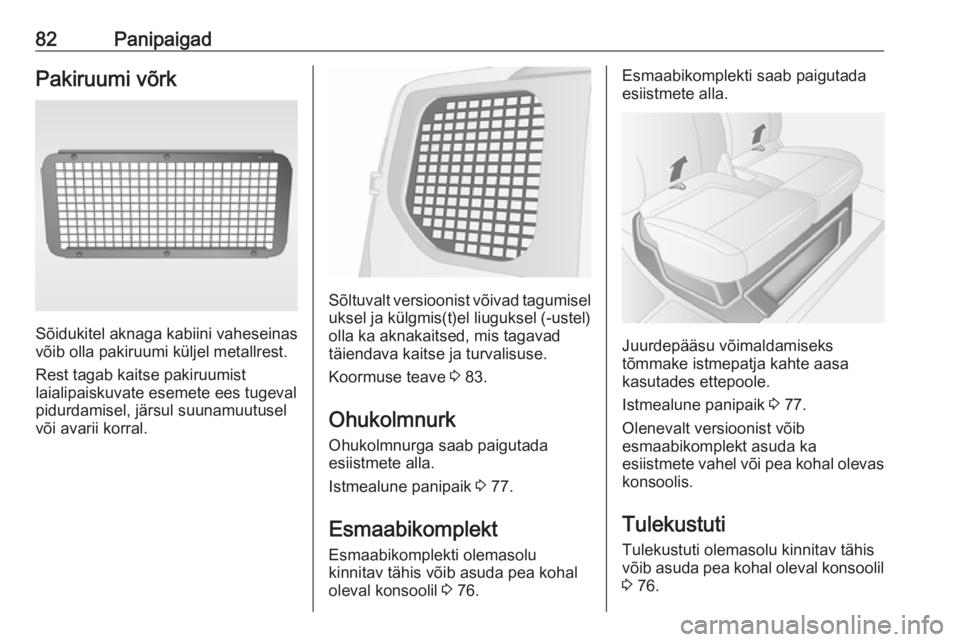

82PanipaigadPakiruumi võrk
Sõidukitel aknaga kabiini vaheseinas
võib olla pakiruumi küljel metallrest.
Rest tagab kaitse pakiruumist
laialipaiskuvate esemete ees tugeval
pidurdamisel, järsul suunamuutusel
või avarii korral.
Sõltuvalt versioonist võivad tagumisel
uksel ja külgmis(t)el liuguksel (-ustel)
olla ka aknakaitsed, mis tagavad
täiendava kaitse ja turvalisuse.
Koormuse teave 3 83.
Ohukolmnurk Ohukolmnurga saab paigutada
esiistmete alla.
Istmealune panipaik 3 77.
Esmaabikomplekt Esmaabikomplekti olemasolu
kinnitav tähis võib asuda pea kohal
oleval konsoolil 3 76.
Esmaabikomplekti saab paigutada
esiistmete alla.
Juurdepääsu võimaldamiseks
tõmmake istmepatja kahte aasa
kasutades ettepoole.
Istmealune panipaik 3 77.
Olenevalt versioonist võib
esmaabikomplekt asuda ka
esiistmete vahel või pea kohal olevas
konsoolis.
Tulekustuti
Tulekustuti olemasolu kinnitav tähis
võib asuda pea kohal oleval konsoolil
3 76.
Page 85 of 267

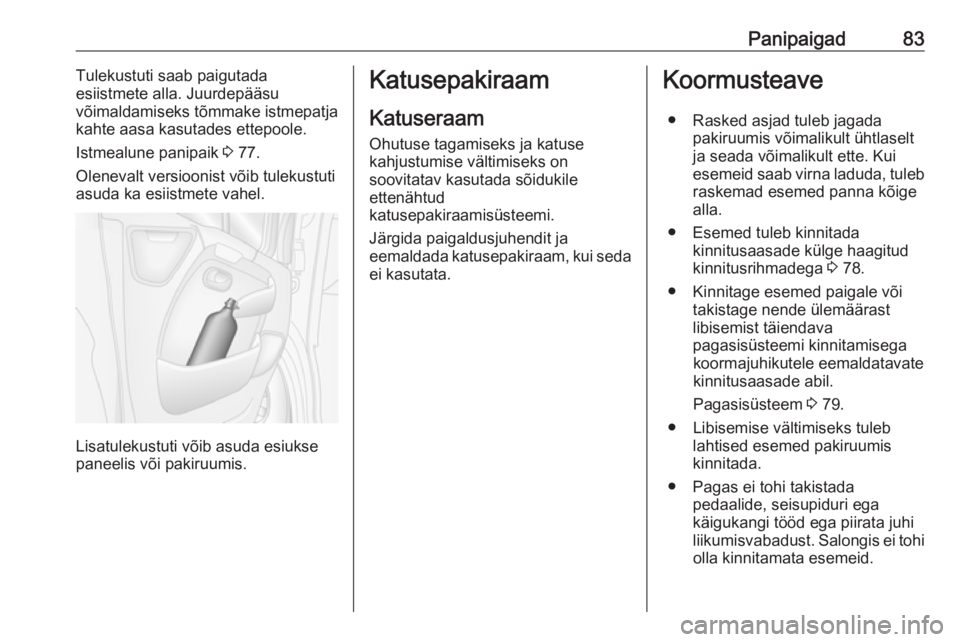

Panipaigad83Tulekustuti saab paigutada
esiistmete alla. Juurdepääsu
võimaldamiseks tõmmake istmepatja
kahte aasa kasutades ettepoole.
Istmealune panipaik 3 77.
Olenevalt versioonist võib tulekustuti asuda ka esiistmete vahel.
Lisatulekustuti võib asuda esiukse
paneelis või pakiruumis.
Katusepakiraam
Katuseraam Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi.
Järgida paigaldusjuhendit ja
eemaldada katusepakiraam, kui seda
ei kasutata.Koormusteave
● Rasked asjad tuleb jagada pakiruumis võimalikult ühtlaselt
ja seada võimalikult ette. Kui esemeid saab virna laduda, tuleb
raskemad esemed panna kõige
alla.
● Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 78.
● Kinnitage esemed paigale või takistage nende ülemäärast
libisemist täiendava
pagasisüsteemi kinnitamisega koormajuhikutele eemaldatavate
kinnitusaasade abil.
Pagasisüsteem 3 79.
● Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.
● Pagas ei tohi takistada pedaalide, seisupiduri ega
käigukangi tööd ega piirata juhi
liikumisvabadust. Salongis ei tohi olla kinnitamata esemeid.

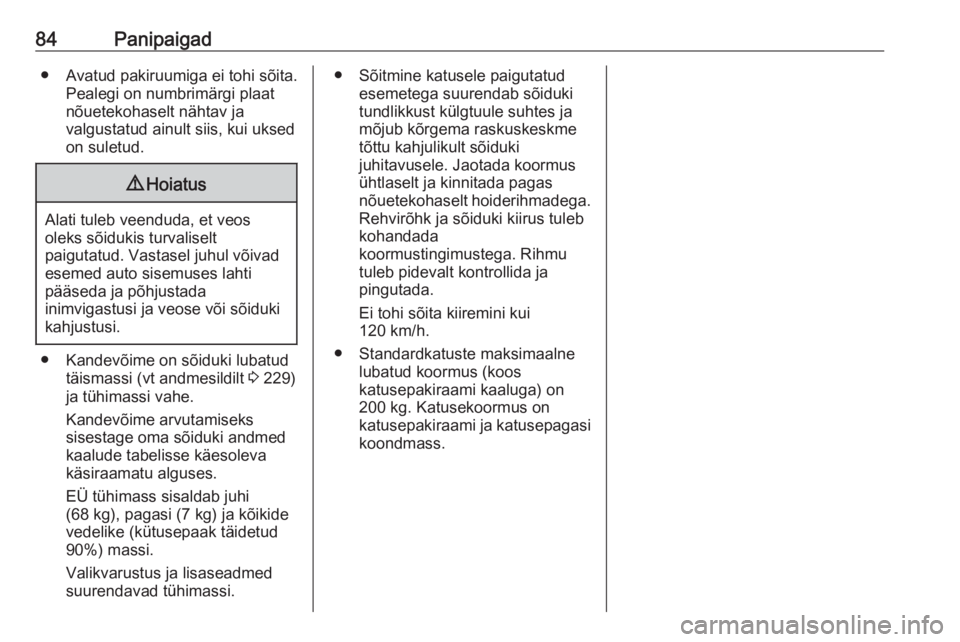

Page 86 of 267
84Panipaigad● Avatud pakiruumiga ei tohi sõita.Pealegi on numbrimärgi plaat
nõuetekohaselt nähtav ja
valgustatud ainult siis, kui uksed
on suletud.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
● Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 229)
ja tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
EÜ tühimass sisaldab juhi
(68 kg), pagasi (7 kg) ja kõikide
vedelike (kütusepaak täidetud
90%) massi.
Valikvarustus ja lisaseadmed suurendavad tühimassi.
● Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Jaotada koormus
ühtlaselt ja kinnitada pagas
nõuetekohaselt hoiderihmadega.
Rehvirõhk ja sõiduki kiirus tuleb
kohandada
koormustingimustega. Rihmu
tuleb pidevalt kontrollida ja
pingutada.
Ei tohi sõita kiiremini kui
120 km/h.
● Standardkatuste maksimaalne lubatud koormus (koos
katusepakiraami kaaluga) on
200 kg. Katusekoormus on
katusepakiraami ja katusepagasi
koondmass.
Page 87 of 267

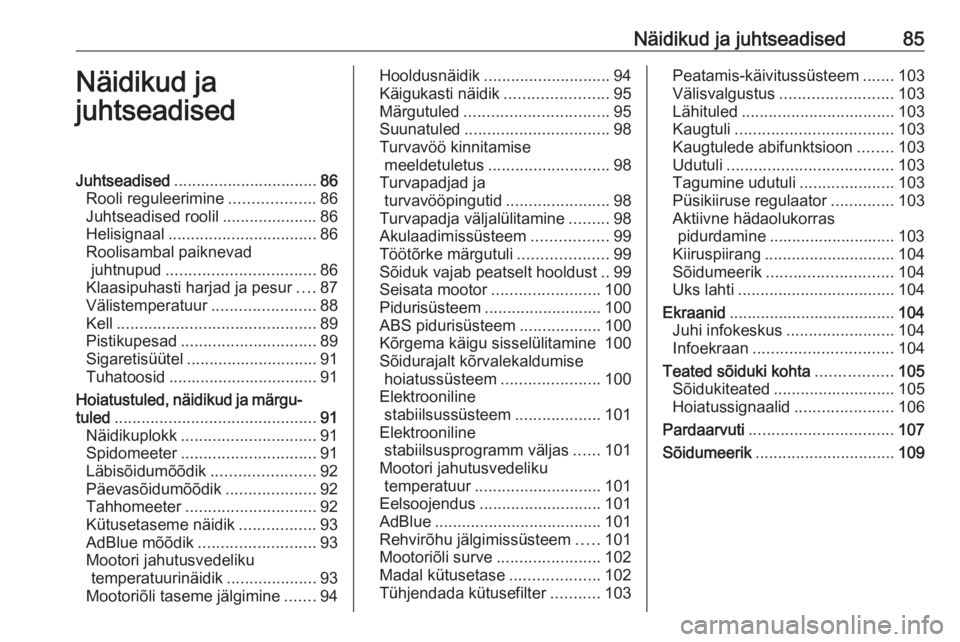

Näidikud ja juhtseadised85Näidikud ja
juhtseadisedJuhtseadised ................................ 86
Rooli reguleerimine ...................86
Juhtseadised roolil .....................86
Helisignaal ................................. 86
Roolisambal paiknevad juhtnupud ................................. 86
Klaasipuhasti harjad ja pesur ....87
Välistemperatuur .......................88
Kell ............................................ 89
Pistikupesad .............................. 89
Sigaretisüütel ............................. 91
Tuhatoosid ................................. 91
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 91
Näidikuplokk .............................. 91
Spidomeeter .............................. 91
Läbisõidumõõdik .......................92
Päevasõidumõõdik ....................92
Tahhomeeter ............................. 92
Kütusetaseme näidik .................93
AdBlue mõõdik .......................... 93
Mootori jahutusvedeliku temperatuurinäidik ....................93
Mootoriõli taseme jälgimine .......94Hooldusnäidik ............................ 94
Käigukasti näidik .......................95
Märgutuled ................................ 95
Suunatuled ................................ 98
Turvavöö kinnitamise meeldetuletus ........................... 98
Turvapadjad ja turvavööpingutid .......................98
Turvapadja väljalülitamine .........98
Akulaadimissüsteem .................99
Töötõrke märgutuli ....................99
Sõiduk vajab peatselt hooldust ..99
Seisata mootor ........................ 100
Pidurisüsteem .......................... 100
ABS pidurisüsteem ..................100
Kõrgema käigu sisselülitamine 100
Sõidurajalt kõrvalekaldumise hoiatussüsteem ......................100
Elektrooniline stabiilsussüsteem ...................101
Elektrooniline stabiilsusprogramm väljas ......101
Mootori jahutusvedeliku temperatuur ............................ 101
Eelsoojendus ........................... 101
AdBlue ..................................... 101
Rehvirõhu jälgimissüsteem .....101
Mootoriõli surve .......................102
Madal kütusetase ....................102
Tühjendada kütusefilter ...........103Peatamis-käivitussüsteem .......103
Välisvalgustus ......................... 103
Lähituled .................................. 103
Kaugtuli ................................... 103
Kaugtulede abifunktsioon ........103
Udutuli ..................................... 103
Tagumine udutuli .....................103
Püsikiiruse regulaator ..............103
Aktiivne hädaolukorras pidurdamine ............................ 103
Kiiruspiirang ............................. 104
Sõidumeerik ............................ 104
Uks lahti ................................... 104
Ekraanid ..................................... 104
Juhi infokeskus ........................104
Infoekraan ............................... 104
Teated sõiduki kohta .................105
Sõidukiteated ........................... 105
Hoiatussignaalid ......................106
Pardaarvuti ................................ 107
Sõidumeerik ............................... 109
Page 88 of 267

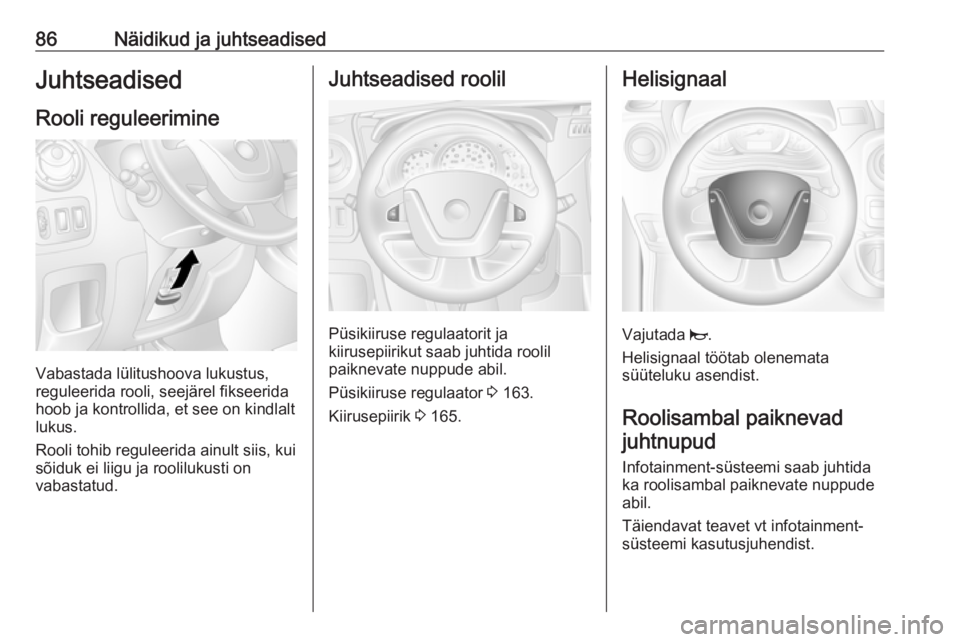

86Näidikud ja juhtseadisedJuhtseadised
Rooli reguleerimine
Vabastada lülitushoova lukustus,
reguleerida rooli, seejärel fikseerida
hoob ja kontrollida, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Püsikiiruse regulaatorit ja
kiirusepiirikut saab juhtida roolil
paiknevate nuppude abil.
Püsikiiruse regulaator 3 163.
Kiirusepiirik 3 165.
Helisignaal
Vajutada j.
Helisignaal töötab olenemata
süüteluku asendist.
Roolisambal paiknevadjuhtnupud
Infotainment-süsteemi saab juhtida
ka roolisambal paiknevate nuppude abil.
Täiendavat teavet vt infotainment-
süsteemi kasutusjuhendist.
Page 89 of 267

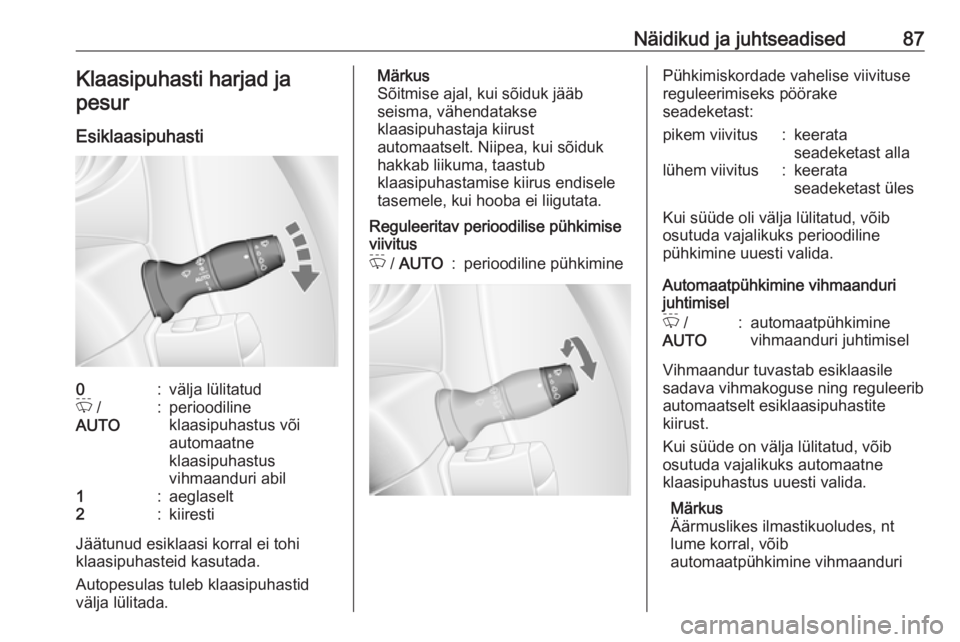

Näidikud ja juhtseadised87Klaasipuhasti harjad ja
pesur
Esiklaasipuhasti0:välja lülitatudP /
AUTO:perioodiline
klaasipuhastus või
automaatne
klaasipuhastus
vihmaanduri abil1:aeglaselt2:kiiresti
Jäätunud esiklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Märkus
Sõitmise ajal, kui sõiduk jääb
seisma, vähendatakse
klaasipuhastaja kiirust
automaatselt. Niipea, kui sõiduk hakkab liikuma, taastub
klaasipuhastamise kiirus endisele
tasemele, kui hooba ei liigutata.
Reguleeritav perioodilise pühkimise
viivitusP / AUTO:perioodiline pühkiminePühkimiskordade vahelise viivituse
reguleerimiseks pöörake
seadeketast:pikem viivitus:keerata
seadeketast allalühem viivitus:keerata
seadeketast üles
Kui süüde oli välja lülitatud, võib
osutuda vajalikuks perioodiline
pühkimine uuesti valida.
Automaatpühkimine vihmaanduri
juhtimisel
P /
AUTO:automaatpühkimine
vihmaanduri juhtimisel
Vihmaandur tuvastab esiklaasile
sadava vihmakoguse ning reguleerib
automaatselt esiklaasipuhastite
kiirust.
Kui süüde on välja lülitatud, võib
osutuda vajalikuks automaatne
klaasipuhastus uuesti valida.
Märkus
Äärmuslikes ilmastikuoludes, nt
lume korral, võib
automaatpühkimine vihmaanduri
Page 90 of 267

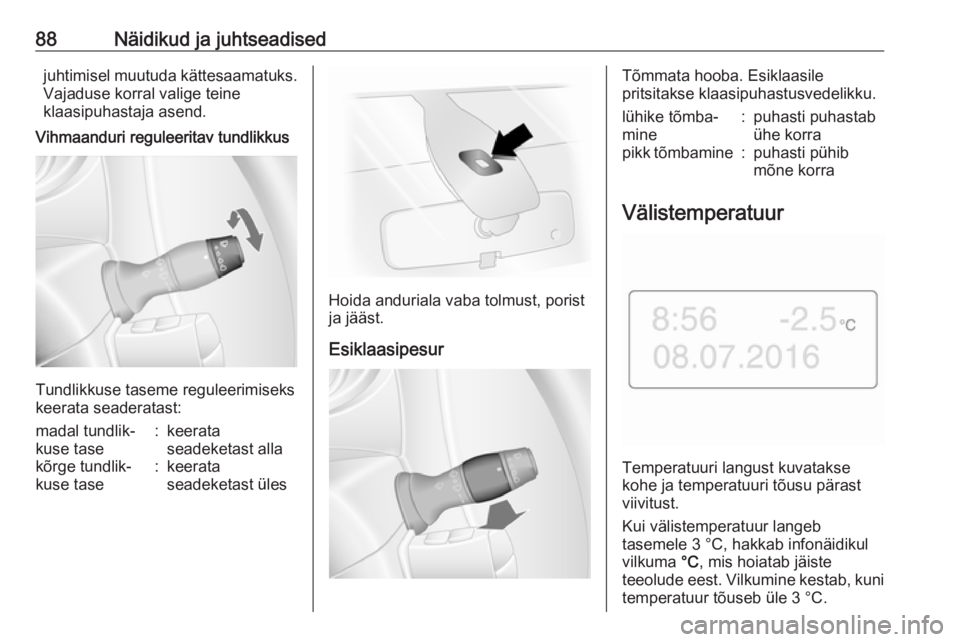

88Näidikud ja juhtseadisedjuhtimisel muutuda kättesaamatuks.
Vajaduse korral valige teine
klaasipuhastaja asend.
Vihmaanduri reguleeritav tundlikkus
Tundlikkuse taseme reguleerimiseks
keerata seaderatast:
madal tundlik‐
kuse tase:keerata
seadeketast allakõrge tundlik‐
kuse tase:keerata
seadeketast üles
Hoida anduriala vaba tolmust, porist
ja jääst.
Esiklaasipesur
Tõmmata hooba. Esiklaasile
pritsitakse klaasipuhastusvedelikku.lühike tõmba‐
mine:puhasti puhastab
ühe korrapikk tõmbamine:puhasti pühib
mõne korra
Välistemperatuur
Temperatuuri langust kuvatakse
kohe ja temperatuuri tõusu pärast
viivitust.
Kui välistemperatuur langeb
tasemele 3 °C, hakkab infonäidikul
vilkuma °C, mis hoiatab jäiste
teeolude eest. Vilkumine kestab, kuni temperatuur tõuseb üle 3 °C.
