Page 51 of 273
Sjedala, sustavi zaštite49Nagib naslona sjedala s ovjesom
Povucite polugu, podesite nagib i
pustite polugu. Pustite da se sjedalo
sigurno učvrsti.
Visina sjedala
Pomicanje poluge pri pumpanju
gore:sjedalo višedolje:sjedalo nižeVisina sjedala s ovjesom
Povucite prednju ručicu za
oslobađanje za podešavanje
prednjeg dijela sjedala.
Povucite stražnju ručicu za
oslobađanje za podešavanje
stražnjeg dijela sjedala.
Page 52 of 273

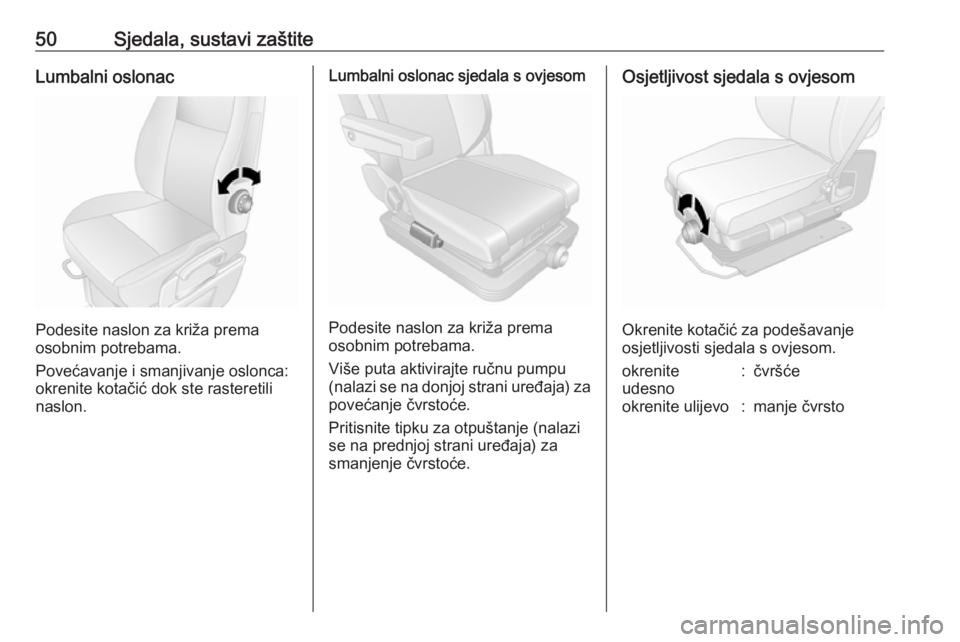

50Sjedala, sustavi zaštiteLumbalni oslonac
Podesite naslon za križa prema
osobnim potrebama.
Povećavanje i smanjivanje oslonca:
okrenite kotačić dok ste rasteretili
naslon.
Lumbalni oslonac sjedala s ovjesom
Podesite naslon za križa prema
osobnim potrebama.
Više puta aktivirajte ručnu pumpu
(nalazi se na donjoj strani uređaja) za povećanje čvrstoće.
Pritisnite tipku za otpuštanje (nalazi
se na prednjoj strani uređaja) za
smanjenje čvrstoće.
Osjetljivost sjedala s ovjesom
Okrenite kotačić za podešavanje
osjetljivosti sjedala s ovjesom.
okrenite
udesno:čvršćeokrenite ulijevo:manje čvrsto
Page 53 of 273

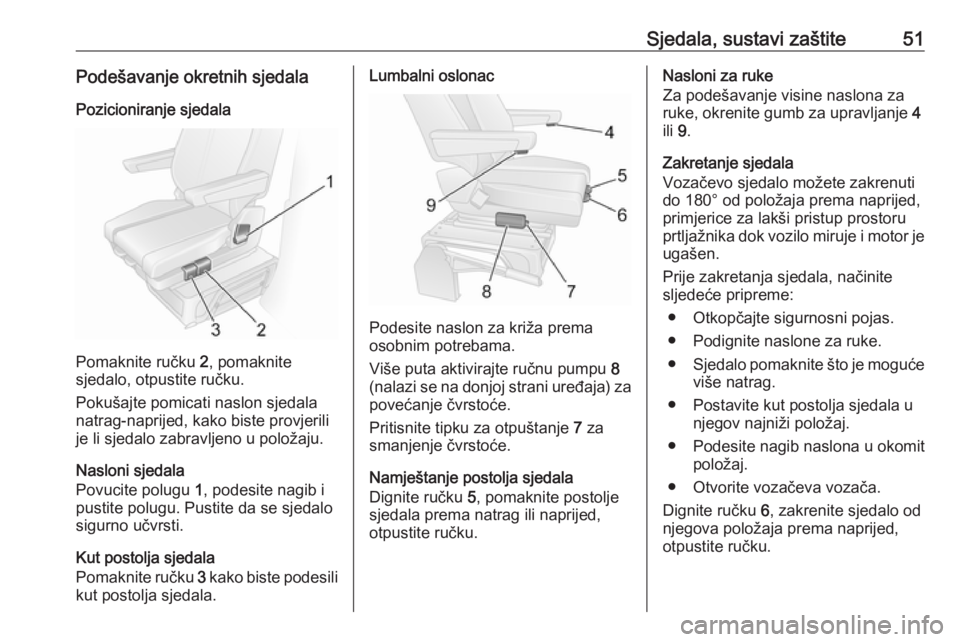

Sjedala, sustavi zaštite51Podešavanje okretnih sjedalaPozicioniranje sjedala
Pomaknite ručku 2, pomaknite
sjedalo, otpustite ručku.
Pokušajte pomicati naslon sjedala
natrag-naprijed, kako biste provjerili
je li sjedalo zabravljeno u položaju.
Nasloni sjedala
Povucite polugu 1, podesite nagib i
pustite polugu. Pustite da se sjedalo
sigurno učvrsti.
Kut postolja sjedala
Pomaknite ručku 3 kako biste podesili
kut postolja sjedala.
Lumbalni oslonac
Podesite naslon za križa prema
osobnim potrebama.
Više puta aktivirajte ručnu pumpu 8
(nalazi se na donjoj strani uređaja) za povećanje čvrstoće.
Pritisnite tipku za otpuštanje 7 za
smanjenje čvrstoće.
Namještanje postolja sjedala
Dignite ručku 5, pomaknite postolje
sjedala prema natrag ili naprijed, otpustite ručku.
Nasloni za ruke
Za podešavanje visine naslona za
ruke, okrenite gumb za upravljanje 4
ili 9.
Zakretanje sjedala
Vozačevo sjedalo možete zakrenuti
do 180° od položaja prema naprijed,
primjerice za lakši pristup prostoru
prtljažnika dok vozilo miruje i motor je
ugašen.
Prije zakretanja sjedala, načinite
sljedeće pripreme:
● Otkopčajte sigurnosni pojas.● Podignite naslone za ruke.
● Sjedalo pomaknite što je moguće
više natrag.
● Postavite kut postolja sjedala u njegov najniži položaj.
● Podesite nagib naslona u okomit položaj.
● Otvorite vozačeva vozača.
Dignite ručku 6, zakrenite sjedalo od
njegova položaja prema naprijed,
otpustite ručku.
Page 54 of 273

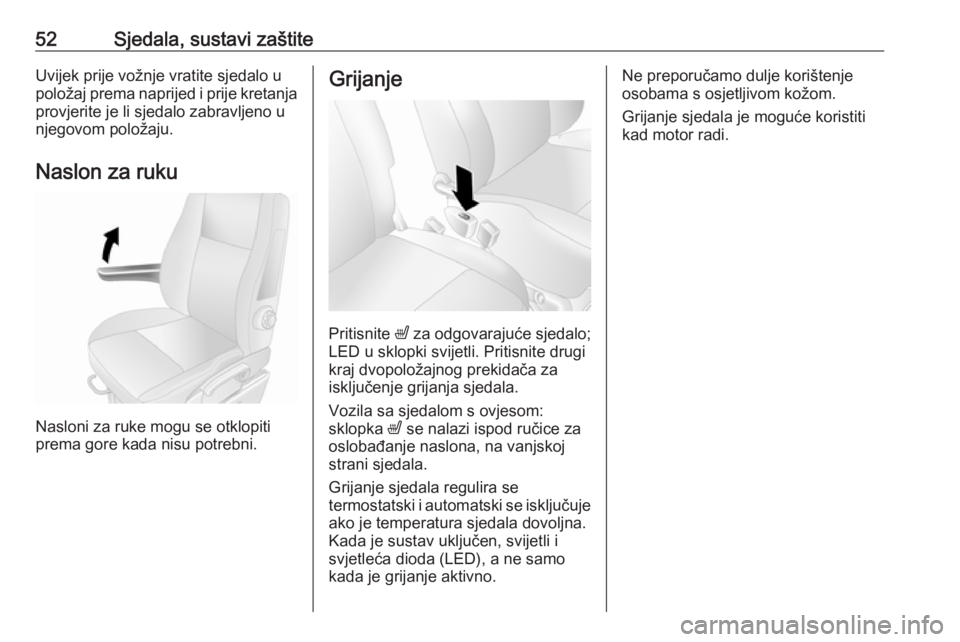

52Sjedala, sustavi zaštiteUvijek prije vožnje vratite sjedalo u
položaj prema naprijed i prije kretanja
provjerite je li sjedalo zabravljeno u
njegovom položaju.
Naslon za ruku
Nasloni za ruke mogu se otklopiti
prema gore kada nisu potrebni.
Grijanje
Pritisnite ß za odgovarajuće sjedalo;
LED u sklopki svijetli. Pritisnite drugi
kraj dvopoložajnog prekidača za
isključenje grijanja sjedala.
Vozila sa sjedalom s ovjesom:
sklopka ß se nalazi ispod ručice za
oslobađanje naslona, na vanjskoj strani sjedala.
Grijanje sjedala regulira se
termostatski i automatski se isključuje
ako je temperatura sjedala dovoljna.
Kada je sustav uključen, svijetli i
svjetleća dioda (LED), a ne samo
kada je grijanje aktivno.
Ne preporučamo dulje korištenje
osobama s osjetljivom kožom.
Grijanje sjedala je moguće koristiti
kad motor radi.
Page 55 of 273

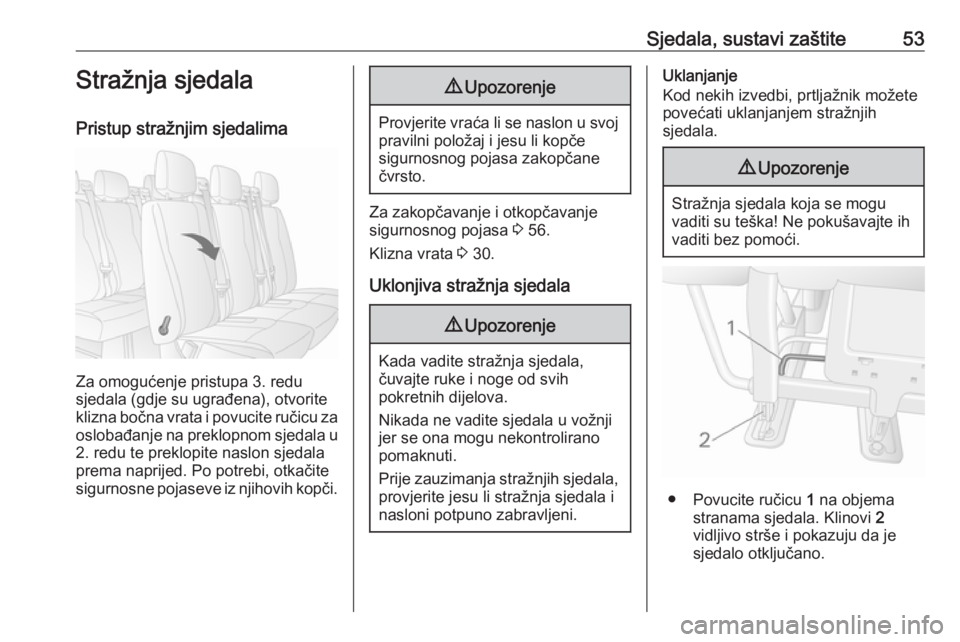

Sjedala, sustavi zaštite53Stražnja sjedala
Pristup stražnjim sjedalima
Za omogućenje pristupa 3. redu
sjedala (gdje su ugrađena), otvorite
klizna bočna vrata i povucite ručicu za oslobađanje na preklopnom sjedala u
2. redu te preklopite naslon sjedala
prema naprijed. Po potrebi, otkačite
sigurnosne pojaseve iz njihovih kopči.
9 Upozorenje
Provjerite vraća li se naslon u svoj
pravilni položaj i jesu li kopče
sigurnosnog pojasa zakopčane
čvrsto.
Za zakopčavanje i otkopčavanje
sigurnosnog pojasa 3 56.
Klizna vrata 3 30.
Uklonjiva stražnja sjedala
9 Upozorenje
Kada vadite stražnja sjedala,
čuvajte ruke i noge od svih
pokretnih dijelova.
Nikada ne vadite sjedala u vožnji
jer se ona mogu nekontrolirano
pomaknuti.
Prije zauzimanja stražnjih sjedala, provjerite jesu li stražnja sjedala i
nasloni potpuno zabravljeni.
Uklanjanje
Kod nekih izvedbi, prtljažnik možete
povećati uklanjanjem stražnjih
sjedala.9 Upozorenje
Stražnja sjedala koja se mogu
vaditi su teška! Ne pokušavajte ih
vaditi bez pomoći.
● Povucite ručicu 1 na objema
stranama sjedala. Klinovi 2
vidljivo strše i pokazuju da je
sjedalo otključano.
Page 56 of 273

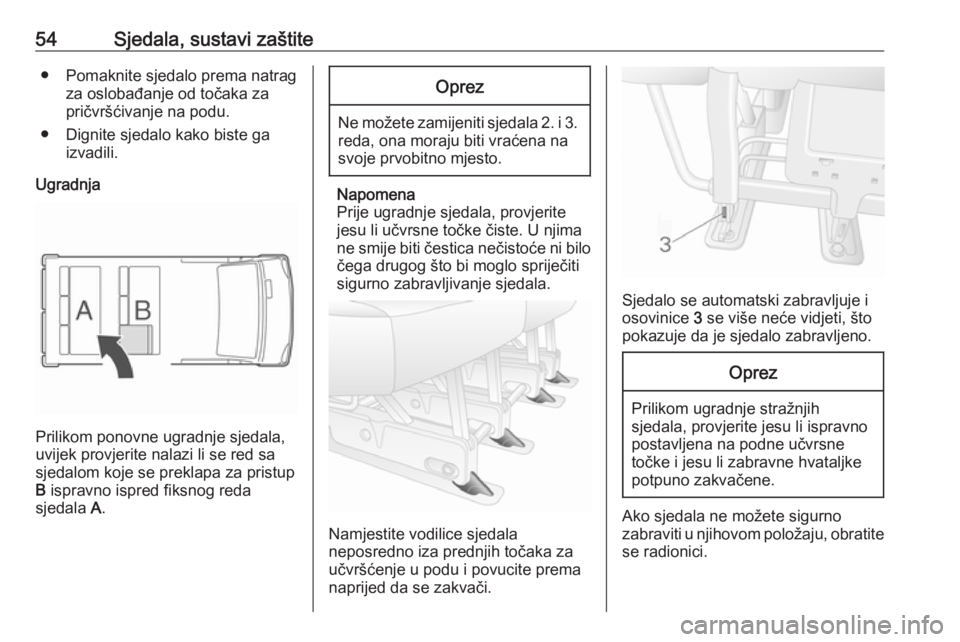

54Sjedala, sustavi zaštite● Pomaknite sjedalo prema natragza oslobađanje od točaka zapričvršćivanje na podu.
● Dignite sjedalo kako biste ga izvadili.
Ugradnja
Prilikom ponovne ugradnje sjedala,
uvijek provjerite nalazi li se red sa
sjedalom koje se preklapa za pristup B ispravno ispred fiksnog reda
sjedala A.
Oprez
Ne možete zamijeniti sjedala 2. i 3.
reda, ona moraju biti vraćena na
svoje prvobitno mjesto.
Napomena
Prije ugradnje sjedala, provjerite
jesu li učvrsne točke čiste. U njima
ne smije biti čestica nečistoće ni bilo
čega drugog što bi moglo spriječiti
sigurno zabravljivanje sjedala.
Namjestite vodilice sjedala
neposredno iza prednjih točaka za
učvršćenje u podu i povucite prema naprijed da se zakvači.
Sjedalo se automatski zabravljuje i
osovinice 3 se više neće vidjeti, što
pokazuje da je sjedalo zabravljeno.
Oprez
Prilikom ugradnje stražnjih
sjedala, provjerite jesu li ispravno
postavljena na podne učvrsne
točke i jesu li zabravne hvataljke
potpuno zakvačene.
Ako sjedala ne možete sigurno
zabraviti u njihovom položaju, obratite se radionici.
Page 57 of 273

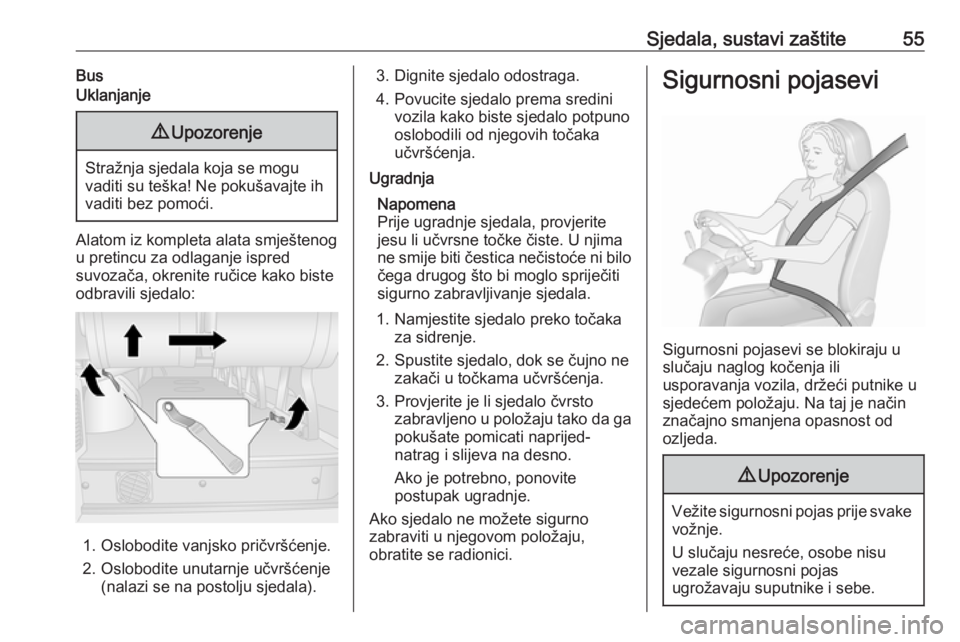

Sjedala, sustavi zaštite55BusUklanjanje9Upozorenje
Stražnja sjedala koja se mogu
vaditi su teška! Ne pokušavajte ih
vaditi bez pomoći.
Alatom iz kompleta alata smještenog
u pretincu za odlaganje ispred
suvozača, okrenite ručice kako biste
odbravili sjedalo:
1. Oslobodite vanjsko pričvršćenje.
2. Oslobodite unutarnje učvršćenje (nalazi se na postolju sjedala).
3. Dignite sjedalo odostraga.
4. Povucite sjedalo prema sredini vozila kako biste sjedalo potpuno
oslobodili od njegovih točaka
učvršćenja.Ugradnja
Napomena
Prije ugradnje sjedala, provjerite
jesu li učvrsne točke čiste. U njima
ne smije biti čestica nečistoće ni bilo
čega drugog što bi moglo spriječiti
sigurno zabravljivanje sjedala.
1. Namjestite sjedalo preko točaka za sidrenje.
2. Spustite sjedalo, dok se čujno ne zakači u točkama učvršćenja.
3. Provjerite je li sjedalo čvrsto zabravljeno u položaju tako da ga
pokušate pomicati naprijed-
natrag i slijeva na desno.
Ako je potrebno, ponovite
postupak ugradnje.
Ako sjedalo ne možete sigurno
zabraviti u njegovom položaju,
obratite se radionici.Sigurnosni pojasevi
Sigurnosni pojasevi se blokiraju u
slučaju naglog kočenja ili
usporavanja vozila, držeći putnike u
sjedećem položaju. Na taj je način
značajno smanjena opasnost od
ozljeda.
9 Upozorenje
Vežite sigurnosni pojas prije svake
vožnje.
U slučaju nesreće, osobe nisu
vezale sigurnosni pojas
ugrožavaju suputnike i sebe.
Page 58 of 273

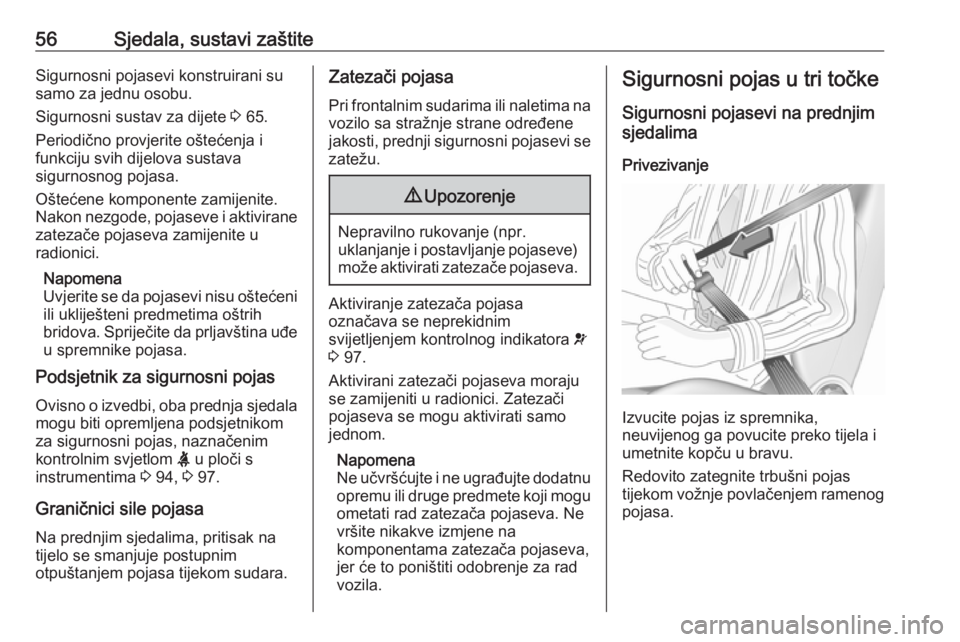

56Sjedala, sustavi zaštiteSigurnosni pojasevi konstruirani su
samo za jednu osobu.
Sigurnosni sustav za dijete 3 65.
Periodično provjerite oštećenja i
funkciju svih dijelova sustava
sigurnosnog pojasa.
Oštećene komponente zamijenite.
Nakon nezgode, pojaseve i aktivirane
zatezače pojaseva zamijenite u
radionici.
Napomena
Uvjerite se da pojasevi nisu oštećeni ili ukliješteni predmetima oštrih
bridova. Spriječite da prljavština uđe
u spremnike pojasa.
Podsjetnik za sigurnosni pojas
Ovisno o izvedbi, oba prednja sjedala
mogu biti opremljena podsjetnikom
za sigurnosni pojas, naznačenim
kontrolnim svjetlom X u ploči s
instrumentima 3 94, 3 97.
Graničnici sile pojasa Na prednjim sjedalima, pritisak na
tijelo se smanjuje postupnim
otpuštanjem pojasa tijekom sudara.Zatezači pojasa
Pri frontalnim sudarima ili naletima na vozilo sa stražnje strane određenejakosti, prednji sigurnosni pojasevi se zatežu.9 Upozorenje
Nepravilno rukovanje (npr.
uklanjanje i postavljanje pojaseve) može aktivirati zatezače pojaseva.
Aktiviranje zatezača pojasa
označava se neprekidnim
svijetljenjem kontrolnog indikatora v
3 97.
Aktivirani zatezači pojaseva moraju se zamijeniti u radionici. Zatezači
pojaseva se mogu aktivirati samo
jednom.
Napomena
Ne učvršćujte i ne ugrađujte dodatnu
opremu ili druge predmete koji mogu
ometati rad zatezača pojaseva. Ne
vršite nikakve izmjene na
komponentama zatezača pojaseva, jer će to poništiti odobrenje za rad
vozila.
Sigurnosni pojas u tri točke
Sigurnosni pojasevi na prednjim
sjedalima
Privezivanje
Izvucite pojas iz spremnika,
neuvijenog ga povucite preko tijela i
umetnite kopču u bravu.
Redovito zategnite trbušni pojas tijekom vožnje povlačenjem ramenog pojasa.
Page 59 of 273
Sjedala, sustavi zaštite57

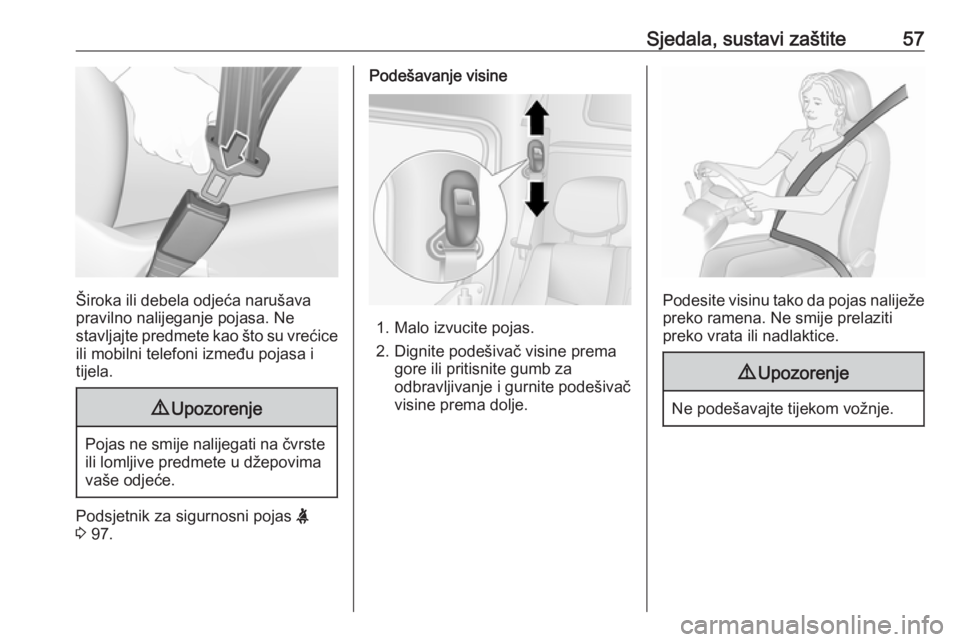

Široka ili debela odjeća narušava
pravilno nalijeganje pojasa. Ne
stavljajte predmete kao što su vrećice
ili mobilni telefoni između pojasa i
tijela.
9 Upozorenje
Pojas ne smije nalijegati na čvrste
ili lomljive predmete u džepovima
vaše odjeće.
Podsjetnik za sigurnosni pojas X
3 97.
Podešavanje visine
1. Malo izvucite pojas.
2. Dignite podešivač visine prema gore ili pritisnite gumb za
odbravljivanje i gurnite podešivač
visine prema dolje.
Podesite visinu tako da pojas naliježe preko ramena. Ne smije prelaziti
preko vrata ili nadlaktice.
9 Upozorenje
Ne podešavajte tijekom vožnje.
Page 60 of 273

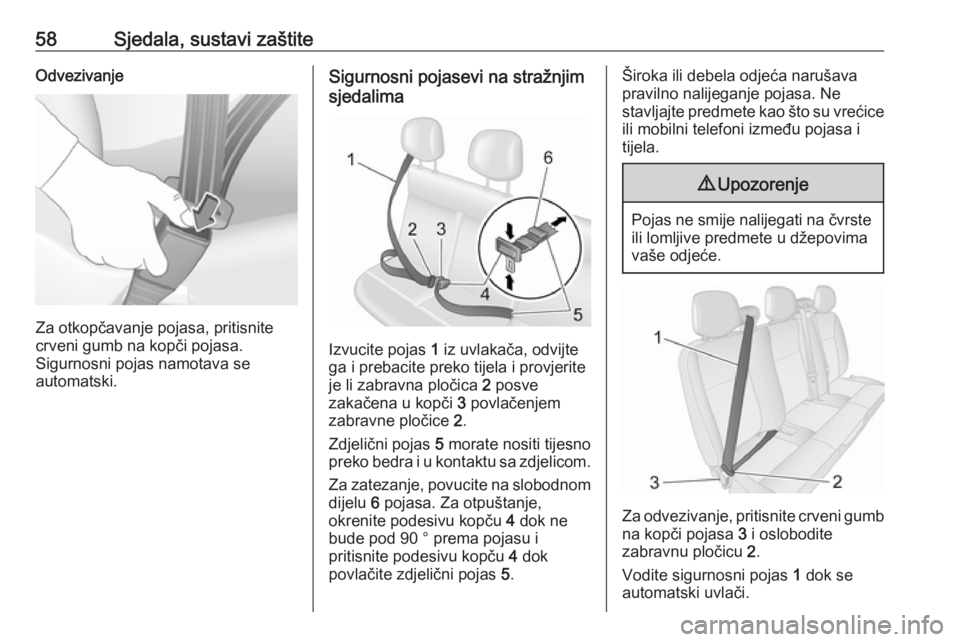

58Sjedala, sustavi zaštiteOdvezivanje
Za otkopčavanje pojasa, pritisnite
crveni gumb na kopči pojasa.
Sigurnosni pojas namotava se
automatski.
Sigurnosni pojasevi na stražnjim
sjedalima
Izvucite pojas 1 iz uvlakača, odvijte
ga i prebacite preko tijela i provjerite
je li zabravna pločica 2 posve
zakačena u kopči 3 povlačenjem
zabravne pločice 2.
Zdjelični pojas 5 morate nositi tijesno
preko bedra i u kontaktu sa zdjelicom.
Za zatezanje, povucite na slobodnom
dijelu 6 pojasa. Za otpuštanje,
okrenite podesivu kopču 4 dok ne
bude pod 90 ° prema pojasu i
pritisnite podesivu kopču 4 dok
povlačite zdjelični pojas 5.
Široka ili debela odjeća narušava
pravilno nalijeganje pojasa. Ne
stavljajte predmete kao što su vrećice
ili mobilni telefoni između pojasa i
tijela.9 Upozorenje
Pojas ne smije nalijegati na čvrste
ili lomljive predmete u džepovima
vaše odjeće.
Za odvezivanje, pritisnite crveni gumb
na kopči pojasa 3 i oslobodite
zabravnu pločicu 2.
Vodite sigurnosni pojas 1 dok se
automatski uvlači.
