OPEL MOVANO_B 2018.5 Priručnik za vlasnika (in Croatian)

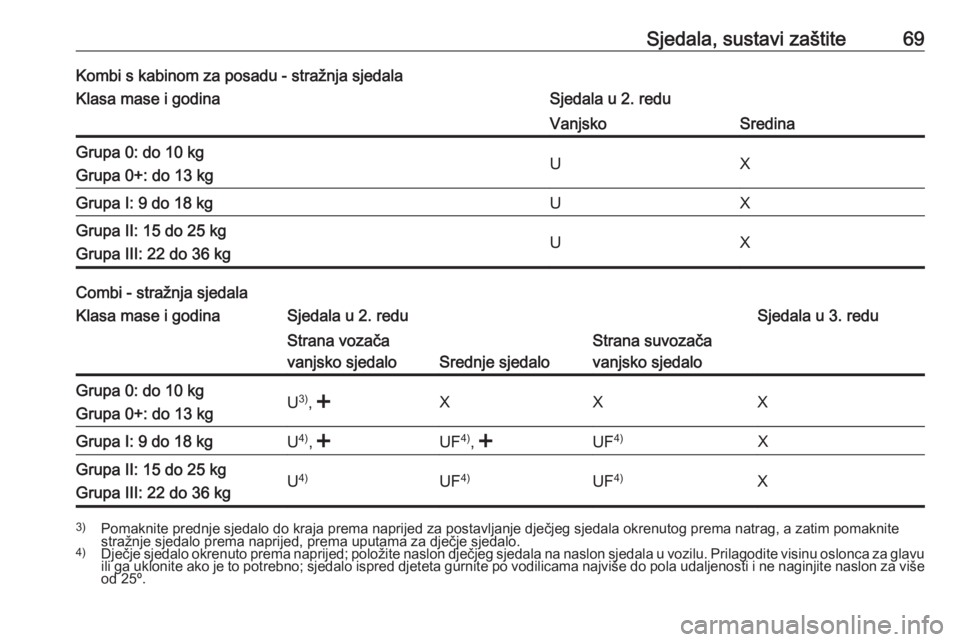

Sjedala, sustavi zaštite69Kombi s kabinom za posadu - stražnja sjedalaKlasa mase i godinaSjedala u 2. reduVanjskoSredinaGrupa 0: do 10 kg
Grupa 0+: do 13 kgUXGrupa I: 9 do 18 kgUXGrupa II: 15 do 25 kg
Grupa III: 22 do 36 kgUX
Combi - stražnja sjedala
Klasa mase i godinaSjedala u 2. reduSjedala u 3. reduStrana vozača
vanjsko sjedalo
Srednje sjedalo
Strana suvozača
vanjsko sjedaloGrupa 0: do 10 kg
Grupa 0+: do 13 kgU 3)
, , , Grupa III: 22 do 36 kgU 4)UF 4)UF4)X3)
Pomaknite prednje sjedalo do kraja prema naprijed za postavljanje dječjeg sjedala okrenutog prema natrag, a zatim pomaknite
stražnje sjedalo prema naprijed, prema uputama za dječje sjedalo.
4) Dječje sjedalo okrenuto prema naprijed; položite naslon dječjeg sjedala na naslon sjedala u vozilu. Prilagodite visinu oslonca za glavu
ili ga uklonite ako je to potrebno; sjedalo ispred djeteta gurnite po vodilicama najviše do pola udaljenosti i ne naginjite naslon za više od 25º.

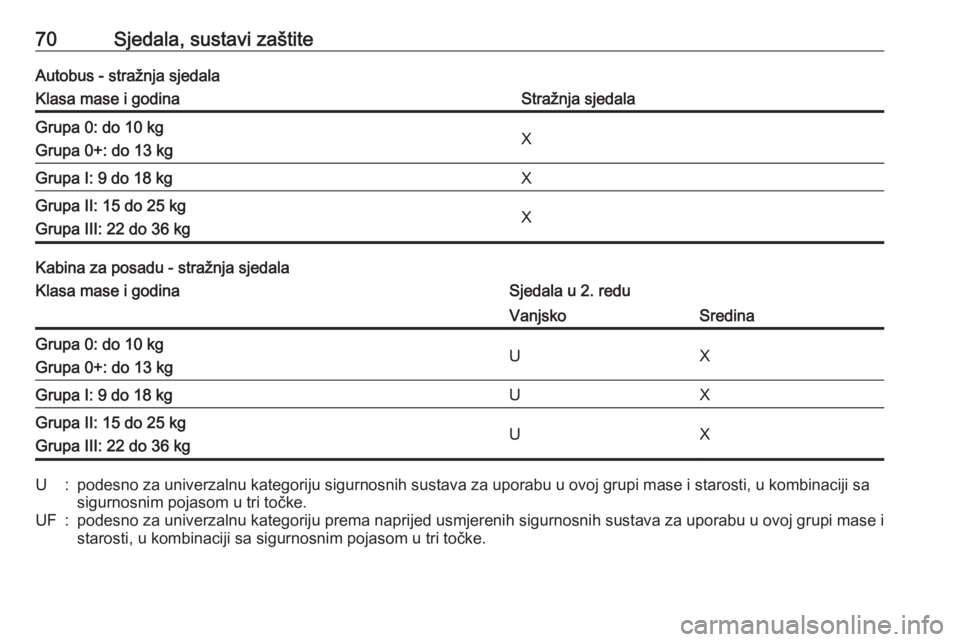

70Sjedala, sustavi zaštiteAutobus - stražnja sjedalaKlasa mase i godinaStražnja sjedalaGrupa 0: do 10 kg
Grupa 0+: do 13 kgXGrupa I: 9 do 18 kgXGrupa II: 15 do 25 kg
Grupa III: 22 do 36 kgX
Kabina za posadu - stražnja sjedala
Klasa mase i godinaSjedala u 2. reduVanjskoSredinaGrupa 0: do 10 kg
Grupa 0+: do 13 kgUXGrupa I: 9 do 18 kgUXGrupa II: 15 do 25 kg
Grupa III: 22 do 36 kgUXU:podesno za univerzalnu kategoriju sigurnosnih sustava za uporabu u ovoj grupi mase i starosti, u kombinaciji sa
sigurnosnim pojasom u tri točke.UF:podesno za univerzalnu kategoriju prema naprijed usmjerenih sigurnosnih sustava za uporabu u ovoj grupi mase i
starosti, u kombinaciji sa sigurnosnim pojasom u tri točke.

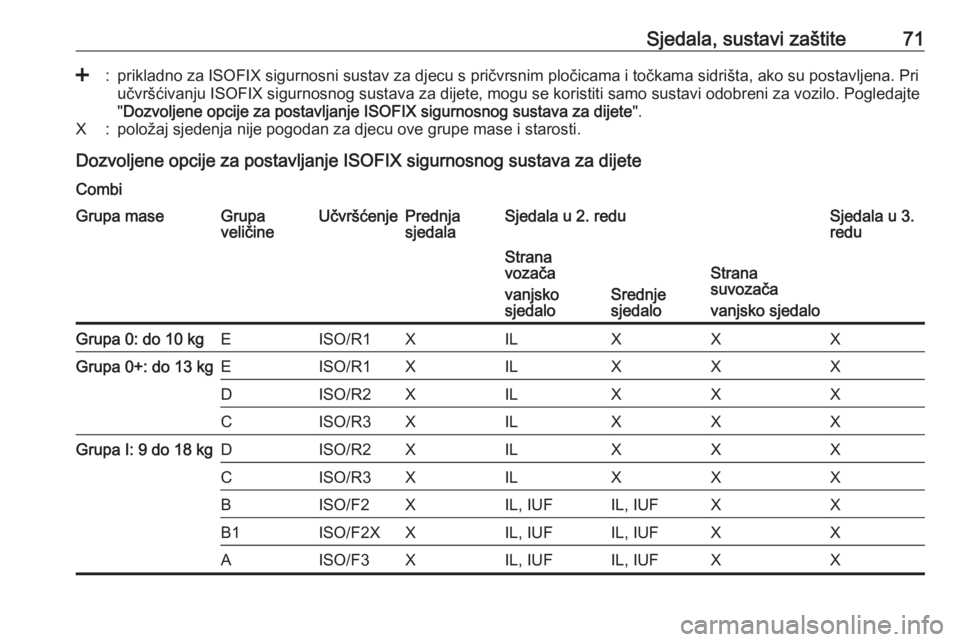

Sjedala, sustavi zaštite71<:prikladno za ISOFIX sigurnosni sustav za djecu s pričvrsnim pločicama i točkama sidrišta, ako su postavljena. Priučvršćivanju ISOFIX sigurnosnog sustava za dijete, mogu se koristiti samo sustavi odobreni za vozilo. Pogledajte
" Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete ".X:položaj sjedenja nije pogodan za djecu ove grupe mase i starosti.
Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete
Combi
Grupa maseGrupa
veličineUčvršćenjePrednja
sjedalaSjedala u 2. reduSjedala u 3.
reduStrana
vozača
vanjsko
sjedalo
Srednje
sjedalo
Strana
suvozača
vanjsko sjedaloGrupa 0: do 10 kgEISO/R1XILXXXGrupa 0+: do 13 kgEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupa I: 9 do 18 kgDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

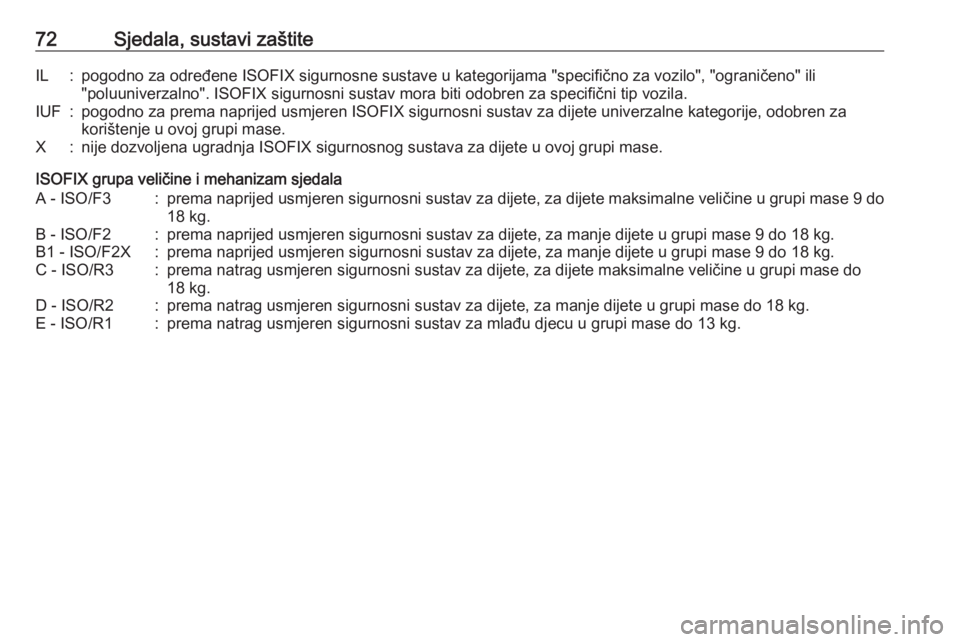

72Sjedala, sustavi zaštiteIL:pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili"poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF:pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije, odobren za
korištenje u ovoj grupi mase.X:nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3:prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase 9 do
18 kg.B - ISO/F2:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.B1 - ISO/F2X:prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.C - ISO/R3:prema natrag usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kg.D - ISO/R2:prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO/R1:prema natrag usmjeren sigurnosni sustav za mlađu djecu u grupi mase do 13 kg.

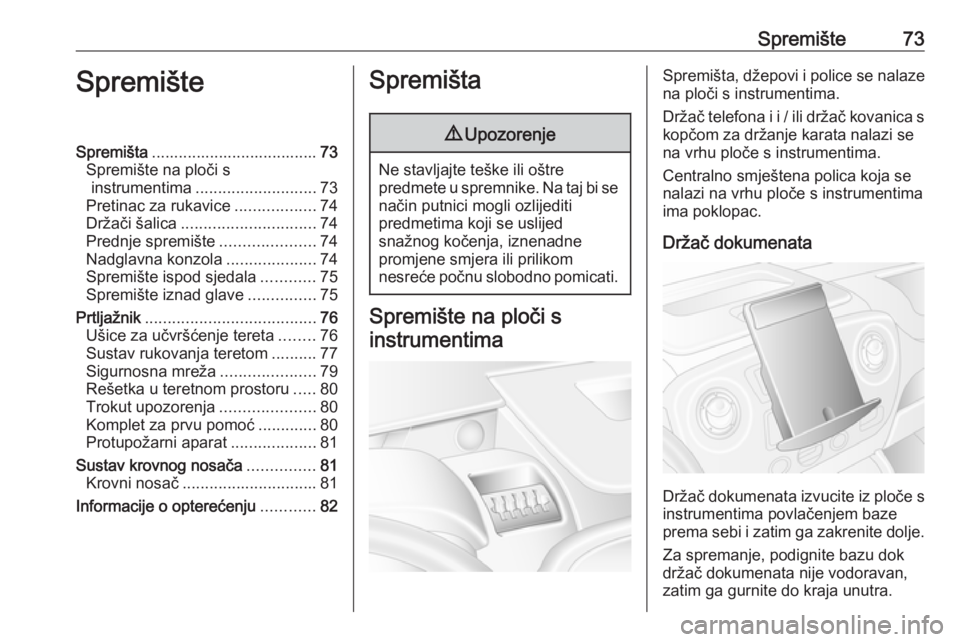

Spremište73SpremišteSpremišta..................................... 73
Spremište na ploči s instrumentima ........................... 73
Pretinac za rukavice ..................74
Držači šalica .............................. 74
Prednje spremište .....................74
Nadglavna konzola ....................74
Spremište ispod sjedala ............75
Spremište iznad glave ...............75
Prtljažnik ...................................... 76
Ušice za učvršćenje tereta ........76
Sustav rukovanja teretom ..........77
Sigurnosna mreža .....................79
Rešetka u teretnom prostoru .....80
Trokut upozorenja .....................80
Komplet za prvu pomoć .............80
Protupožarni aparat ...................81
Sustav krovnog nosača ...............81
Krovni nosač .............................. 81
Informacije o opterećenju ............82Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Na taj bi se način putnici mogli ozlijediti
predmetima koji se uslijed
snažnog kočenja, iznenadne
promjene smjera ili prilikom
nesreće počnu slobodno pomicati.
Spremište na ploči s
instrumentima
Spremišta, džepovi i police se nalaze
na ploči s instrumentima.
Držač telefona i i / ili držač kovanica s kopčom za držanje karata nalazi se
na vrhu ploče s instrumentima.
Centralno smještena polica koja se
nalazi na vrhu ploče s instrumentima
ima poklopac.
Držač dokumenata
Držač dokumenata izvucite iz ploče s instrumentima povlačenjem baze
prema sebi i zatim ga zakrenite dolje.
Za spremanje, podignite bazu dok
držač dokumenata nije vodoravan,
zatim ga gurnite do kraja unutra.

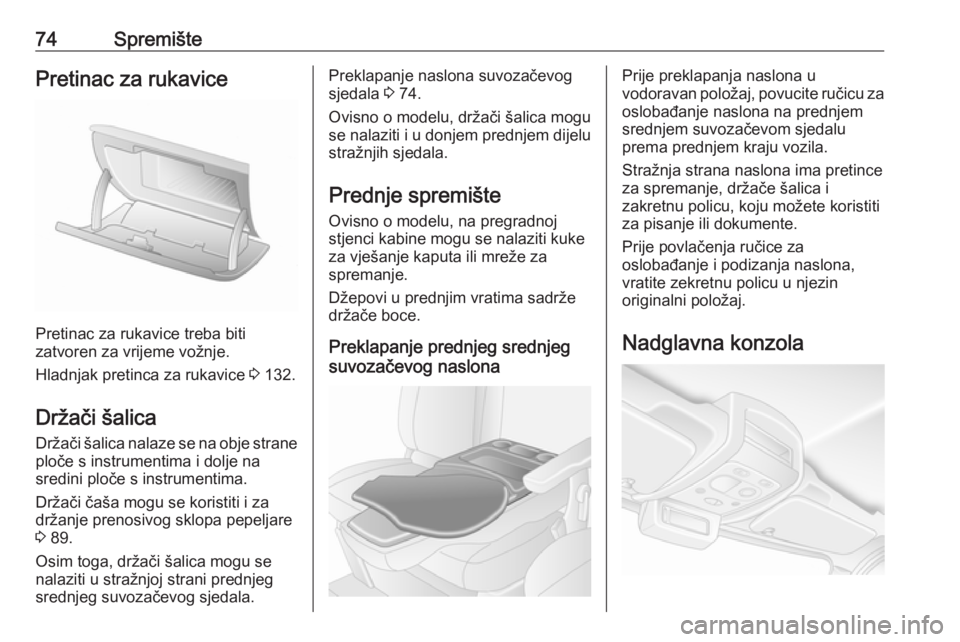

74SpremištePretinac za rukavice
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Hladnjak pretinca za rukavice 3 132.
Držači šalica
Držači šalica nalaze se na obje strane ploče s instrumentima i dolje na
sredini ploče s instrumentima.
Držači čaša mogu se koristiti i za
držanje prenosivog sklopa pepeljare 3 89.
Osim toga, držači šalica mogu se
nalaziti u stražnjoj strani prednjeg
srednjeg suvozačevog sjedala.
Preklapanje naslona suvozačevog
sjedala 3 74.
Ovisno o modelu, držači šalica mogu
se nalaziti i u donjem prednjem dijelu
stražnjih sjedala.
Prednje spremište
Ovisno o modelu, na pregradnoj
stjenci kabine mogu se nalaziti kuke
za vješanje kaputa ili mreže za
spremanje.
Džepovi u prednjim vratima sadrže
držače boce.
Preklapanje prednjeg srednjeg
suvozačevog naslonaPrije preklapanja naslona u
vodoravan položaj, povucite ručicu za
oslobađanje naslona na prednjem
srednjem suvozačevom sjedalu
prema prednjem kraju vozila.
Stražnja strana naslona ima pretince
za spremanje, držače šalica i
zakretnu policu, koju možete koristiti
za pisanje ili dokumente.
Prije povlačenja ručice za
oslobađanje i podizanja naslona,
vratite zekretnu policu u njezin
originalni položaj.
Nadglavna konzola

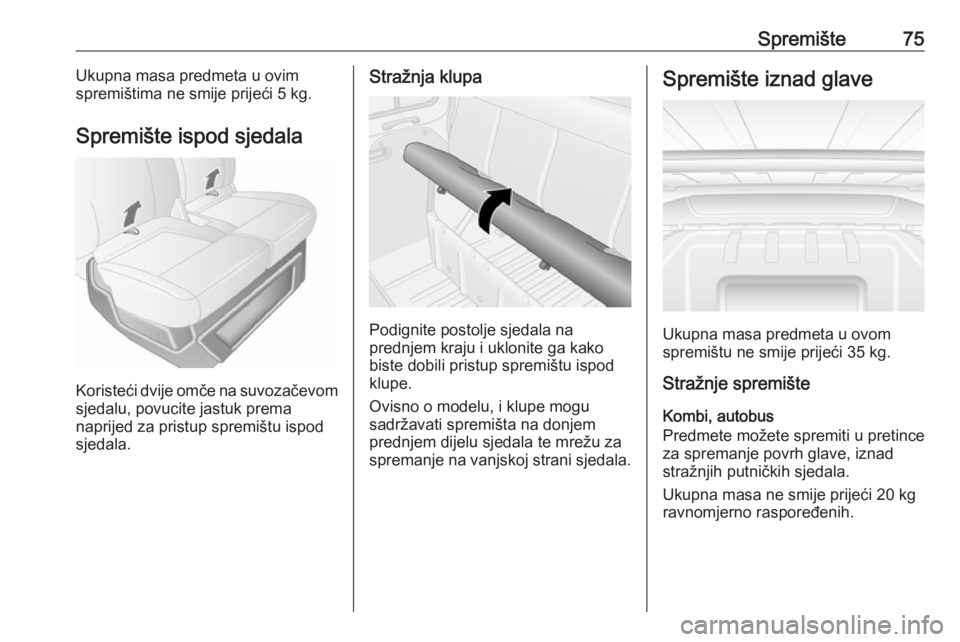

Spremište75Ukupna masa predmeta u ovim
spremištima ne smije prijeći 5 kg.
Spremište ispod sjedala
Koristeći dvije omče na suvozačevom sjedalu, povucite jastuk prema
naprijed za pristup spremištu ispod sjedala.
Stražnja klupa
Podignite postolje sjedala na
prednjem kraju i uklonite ga kako
biste dobili pristup spremištu ispod
klupe.
Ovisno o modelu, i klupe mogu
sadržavati spremišta na donjem
prednjem dijelu sjedala te mrežu za
spremanje na vanjskoj strani sjedala.
Spremište iznad glave
Ukupna masa predmeta u ovom
spremištu ne smije prijeći 35 kg.
Stražnje spremište
Kombi, autobus
Predmete možete spremiti u pretince
za spremanje povrh glave, iznad
stražnjih putničkih sjedala.
Ukupna masa ne smije prijeći 20 kg ravnomjerno raspoređenih.

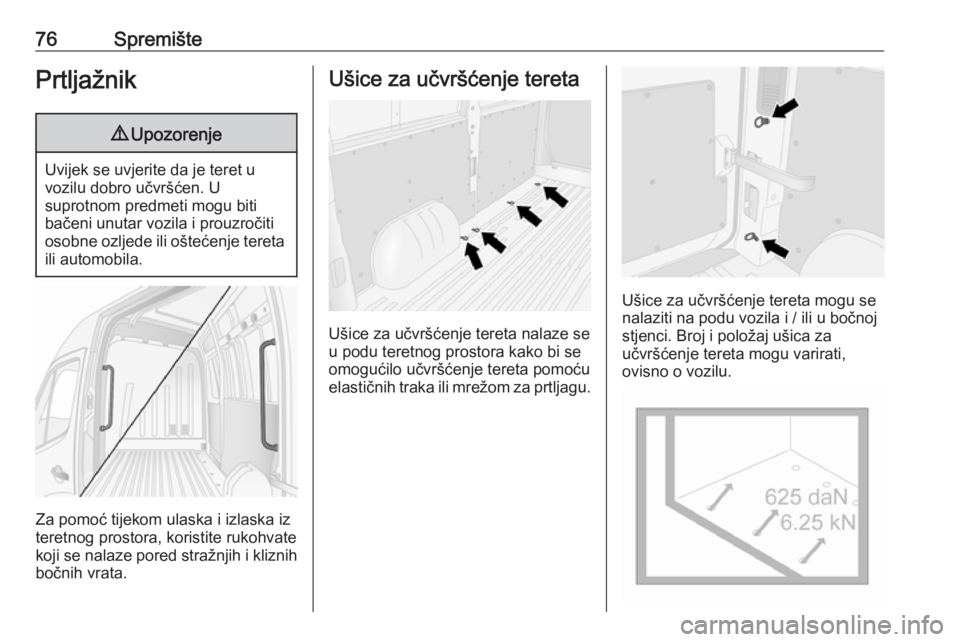

76SpremištePrtljažnik9Upozorenje
Uvijek se uvjerite da je teret u
vozilu dobro učvršćen. U
suprotnom predmeti mogu biti
bačeni unutar vozila i prouzročiti
osobne ozljede ili oštećenje tereta ili automobila.
Za pomoć tijekom ulaska i izlaska iz
teretnog prostora, koristite rukohvate
koji se nalaze pored stražnjih i kliznih bočnih vrata.
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta nalaze se
u podu teretnog prostora kako bi se
omogućilo učvršćenje tereta pomoću
elastičnih traka ili mrežom za prtljagu.
Ušice za učvršćenje tereta mogu se
nalaziti na podu vozila i / ili u bočnoj
stjenci. Broj i položaj ušica za
učvršćenje tereta mogu varirati,
ovisno o vozilu.

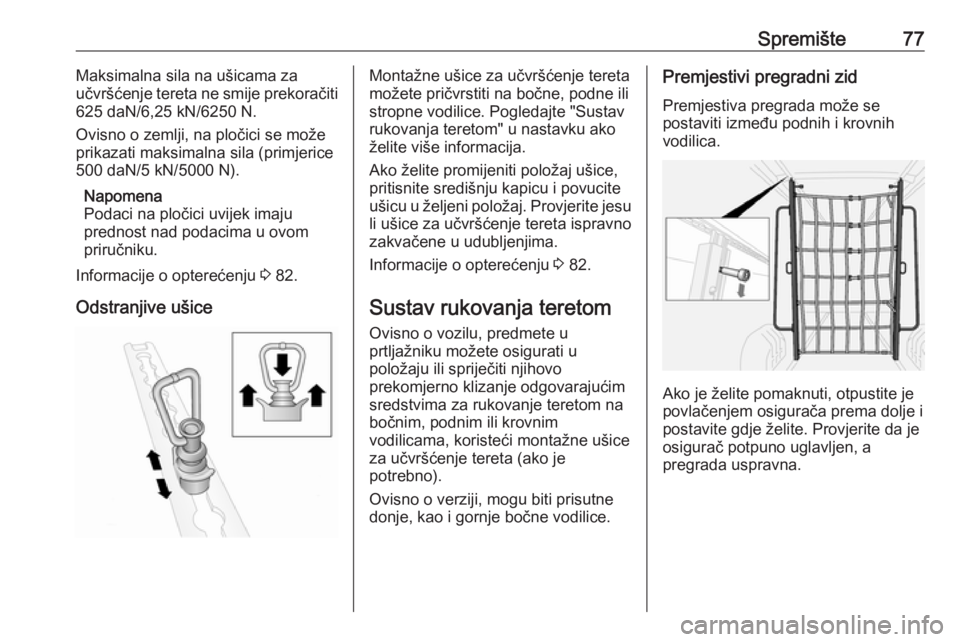

Spremište77Maksimalna sila na ušicama za
učvršćenje tereta ne smije prekoračiti
625 daN/6,25 kN/6250 N.
Ovisno o zemlji, na pločici se može
prikazati maksimalna sila (primjerice
500 daN/5 kN/5000 N).
Napomena
Podaci na pločici uvijek imaju prednost nad podacima u ovom
priručniku.
Informacije o opterećenju 3 82.
Odstranjive ušiceMontažne ušice za učvršćenje tereta
možete pričvrstiti na bočne, podne ili stropne vodilice. Pogledajte "Sustav
rukovanja teretom" u nastavku ako
želite više informacija.
Ako želite promijeniti položaj ušice,
pritisnite središnju kapicu i povucite
ušicu u željeni položaj. Provjerite jesu li ušice za učvršćenje tereta ispravno
zakvačene u udubljenjima.
Informacije o opterećenju 3 82.
Sustav rukovanja teretom
Ovisno o vozilu, predmete u
prtljažniku možete osigurati u
položaju ili spriječiti njihovo
prekomjerno klizanje odgovarajućim
sredstvima za rukovanje teretom na
bočnim, podnim ili krovnim
vodilicama, koristeći montažne ušice
za učvršćenje tereta (ako je
potrebno).
Ovisno o verziji, mogu biti prisutne
donje, kao i gornje bočne vodilice.Premjestivi pregradni zid
Premjestiva pregrada može se
postaviti između podnih i krovnih
vodilica.
Ako je želite pomaknuti, otpustite je
povlačenjem osigurača prema dolje i
postavite gdje želite. Provjerite da je osigurač potpuno uglavljen, a
pregrada uspravna.

78Spremište
Kada pregradu ne koristite, spremite
je s jedne strane prtljažnika.
Teleskopske šipke za blokadu
Teleskopske šipke za blokadu mogu
se koristiti u okomitom položaju,
pričvršćene za podne i krovne
vodilice
ili u vodoravnom položaju,
pričvršćene za bočne vodilice.
Prije utovara vozila, provjerite jesu li
šipke za blokadu potpuno uglavljene
u vodilice.
Pritisnite osigurač prema dolje i
istovremeno pomičite šipku.
Maksimalna nosivost bočnih vodilica iznosi 100 daN/700 mm.
Kapacitet blokiranja: 300 kg.
Šipka za blokiranje sa
sigurnosnom mrežom
Šipku za blokiranje možete pričvrstiti
na gornje bočne vodilice; okrenite
ručku za fiksiranje šipke za blokiranje
u položaj. Provjerite jesu li šipke za
blokiranje potpuno uglavljene.
Ugrađenu sigurnosnu mrežu možete
pričvrstiti za montažne ušice za
učvršćenje tereta u bočnim i podnim
vodilicama (pogledajte sliku).
