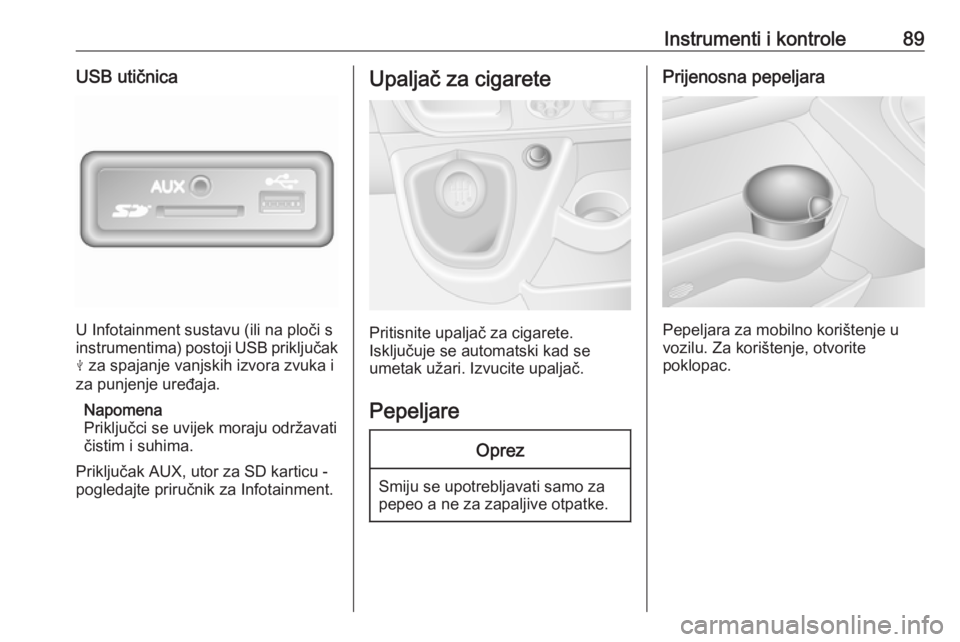

Instrumenti i kontrole89USB utičnica
U Infotainment sustavu (ili na ploči s
instrumentima) postoji USB priključak
M za spajanje vanjskih izvora zvuka i
za punjenje uređaja.
Napomena
Priključci se uvijek moraju održavati
čistim i suhima.
Priključak AUX, utor za SD karticu -
pogledajte priručnik za Infotainment.
Upaljač za cigarete
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
Pepeljare
Oprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara
Pepeljara za mobilno korištenje u
vozilu. Za korištenje, otvorite
poklopac.

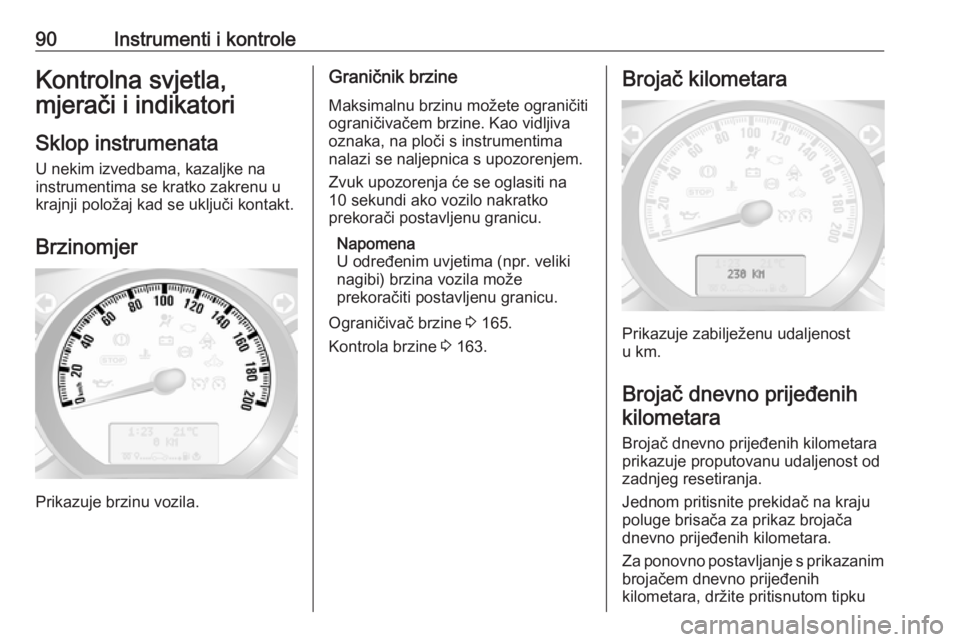

90Instrumenti i kontroleKontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Graničnik brzine
Maksimalnu brzinu možete ograničiti
ograničivačem brzine. Kao vidljiva
oznaka, na ploči s instrumentima
nalazi se naljepnica s upozorenjem.
Zvuk upozorenja će se oglasiti na
10 sekundi ako vozilo nakratko
prekorači postavljenu granicu.
Napomena
U određenim uvjetima (npr. veliki
nagibi) brzina vozila može
prekoračiti postavljenu granicu.
Ograničivač brzine 3 165.
Kontrola brzine 3 163.Brojač kilometara
Prikazuje zabilježenu udaljenost
u km.
Brojač dnevno prijeđenih kilometara
Brojač dnevno prijeđenih kilometara
prikazuje proputovanu udaljenost od
zadnjeg resetiranja.
Jednom pritisnite prekidač na kraju
poluge brisača za prikaz brojača
dnevno prijeđenih kilometara.
Za ponovno postavljanje s prikazanim brojačem dnevno prijeđenih
kilometara, držite pritisnutom tipku

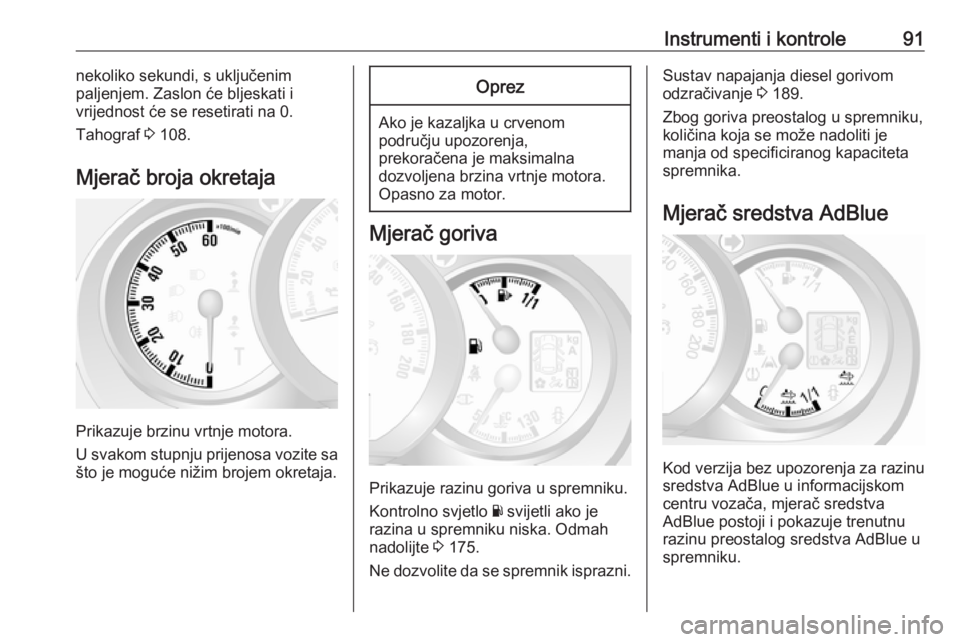

Instrumenti i kontrole91nekoliko sekundi, s uključenim
paljenjem. Zaslon će bljeskati i
vrijednost će se resetirati na 0.
Tahograf 3 108.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Odmah nadolijte 3 175.
Ne dozvolite da se spremnik isprazni.
Sustav napajanja diesel gorivom
odzračivanje 3 189.
Zbog goriva preostalog u spremniku, količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač sredstva AdBlue
Kod verzija bez upozorenja za razinusredstva AdBlue u informacijskom
centru vozača, mjerač sredstva
AdBlue postoji i pokazuje trenutnu
razinu preostalog sredstva AdBlue u
spremniku.

92Instrumenti i kontroleKontrolno svjetlo ú 3 100 svijetli ako
je razina u spremniku niska. Napunite
AdBlue što je prije moguće kako biste izbjegli sprječavanje pokretanja
motora.
AdBlue 3 145.
Mjerač temperature rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsoka
Kontrolno svjetlo W svijetli ako je
temperatura previsoka 3 99,
3 100.
Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Zbog fizikalnih razloga, mjerač
temperature rashladnog sredstva
pokazuje temperaturu samo ako je
razina odgovarajuća.
Nadzor razine motornog
ulja
Prikaz razine ulja točan je samo ako
je vozilo parkirano na vodoravnoj
površini s hladnim motorom.
Ako je razina motornog ulja točna
kada se uključi kontakt, OIL LEVEL
CORRECT (ISPRAVNA RAZINA
ULJA) se kratko pojavljuje na
informacijskom centru vozača.
Ako je razina motornog ulja iznad
minimalne razine, pritisnite tipku
putnog računala na kraju ručice
brisača u roku od 30 sekundi od
isključivanja kontakta. Poruka OIL
LEVEL (RAZINA ULJA) se prikazuje
zajedno s kvadratićima koji
odgovaraju razini ulja.
Kako se razina ulja smanjuje,
kvadratići na zaslonu se zamjenjuju
crticama.▢▢▢▢▢▢:maksimalna razina▢▢▢- - -:srednja razina- - - - - -:minimalna razina
Ako se dostigne minimalna razina ulja, prikazuje se TOP-UP OIL LEVEL
(KORIGIRAJTE RAZINU ULJA) u

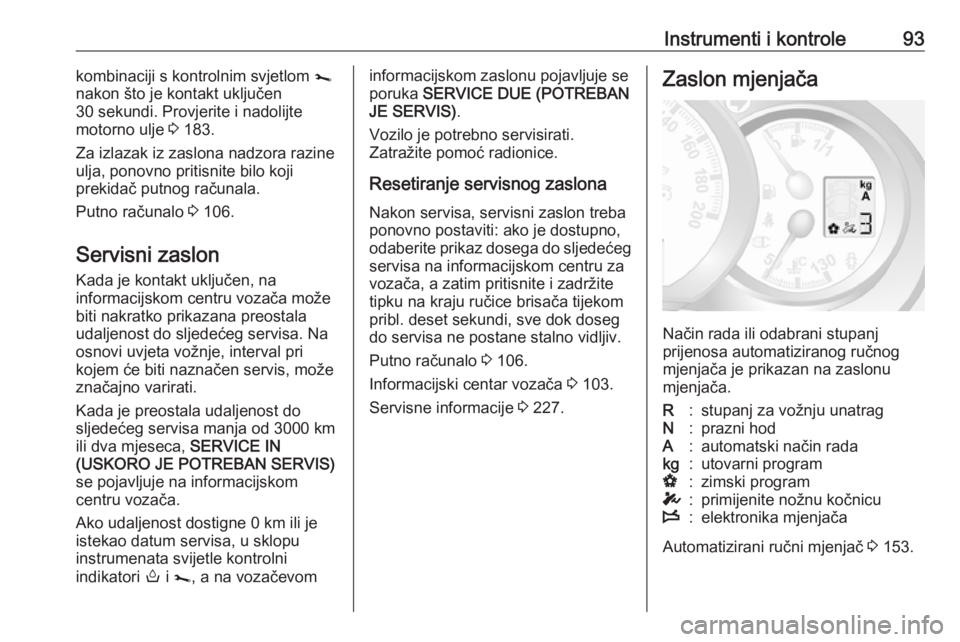

Instrumenti i kontrole93kombinaciji s kontrolnim svjetlom j
nakon što je kontakt uključen
30 sekundi. Provjerite i nadolijte
motorno ulje 3 183.
Za izlazak iz zaslona nadzora razine
ulja, ponovno pritisnite bilo koji
prekidač putnog računala.
Putno računalo 3 106.
Servisni zaslon Kada je kontakt uključen, na
informacijskom centru vozača može
biti nakratko prikazana preostala
udaljenost do sljedećeg servisa. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačen servis, može
značajno varirati.
Kada je preostala udaljenost do
sljedećeg servisa manja od 3000 km
ili dva mjeseca, SERVICE IN
(USKORO JE POTREBAN SERVIS)
se pojavljuje na informacijskom
centru vozača.
Ako udaljenost dostigne 0 km ili je istekao datum servisa, u sklopu
instrumenata svijetle kontrolni
indikatori o i j , a na vozačevominformacijskom zaslonu pojavljuje se
poruka SERVICE DUE (POTREBAN
JE SERVIS) .
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Resetiranje servisnog zaslona Nakon servisa, servisni zaslon treba
ponovno postaviti: ako je dostupno,
odaberite prikaz dosega do sljedećeg servisa na informacijskom centru za
vozača, a zatim pritisnite i zadržite
tipku na kraju ručice brisača tijekom
pribl. deset sekundi, sve dok doseg
do servisa ne postane stalno vidljiv.
Putno računalo 3 106.
Informacijski centar vozača 3 103.
Servisne informacije 3 227.Zaslon mjenjača
Način rada ili odabrani stupanj
prijenosa automatiziranog ručnog
mjenjača je prikazan na zaslonu
mjenjača.
R:stupanj za vožnju unatragN:prazni hodA:automatski način radakg:utovarni programV:zimski programT:primijenite nožnu kočnicuW:elektronika mjenjača
Automatizirani ručni mjenjač 3 153.

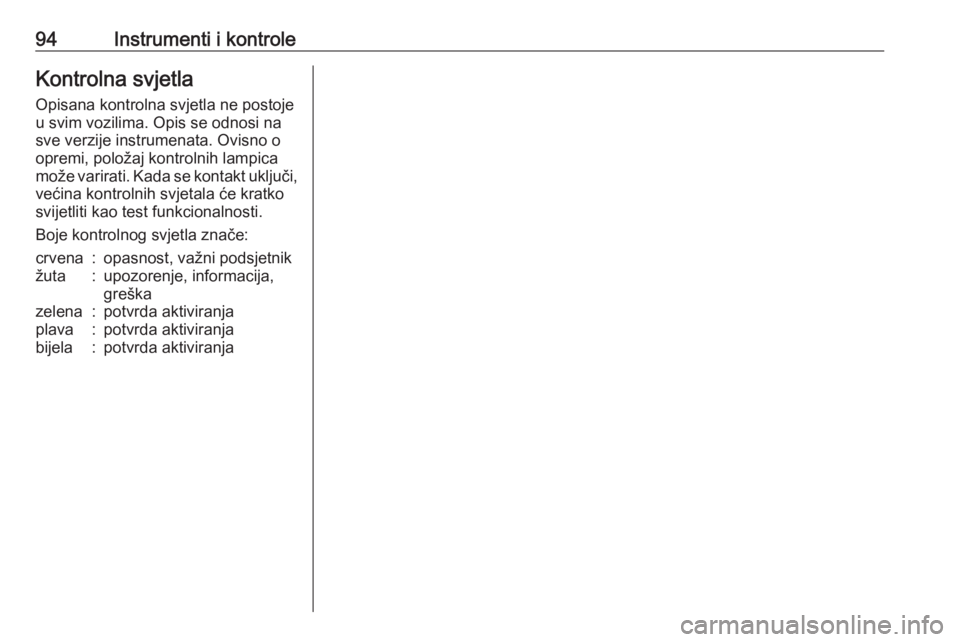

94Instrumenti i kontroleKontrolna svjetlaOpisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

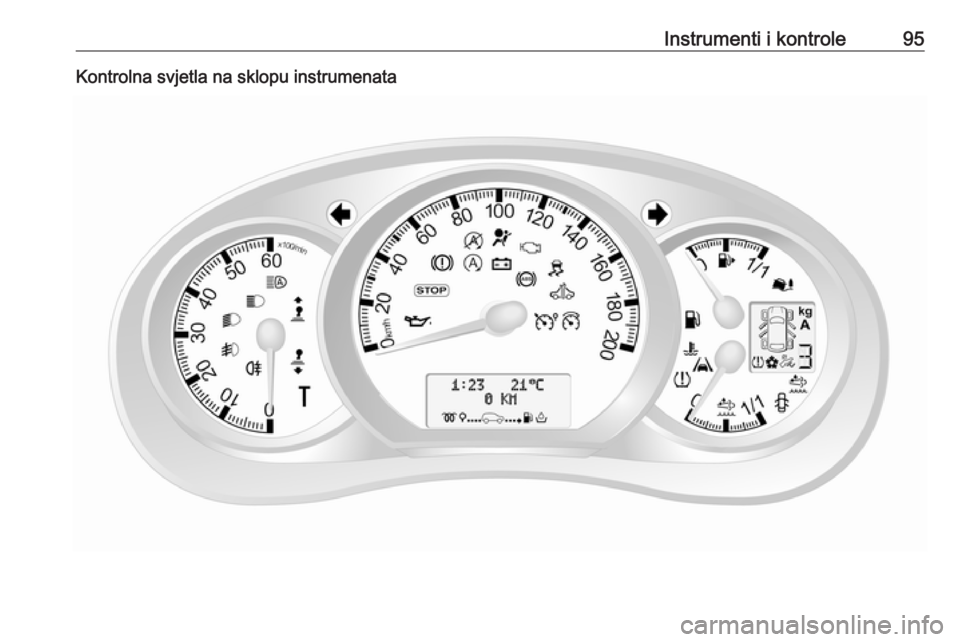

Instrumenti i kontrole95Kontrolna svjetla na sklopu instrumenata

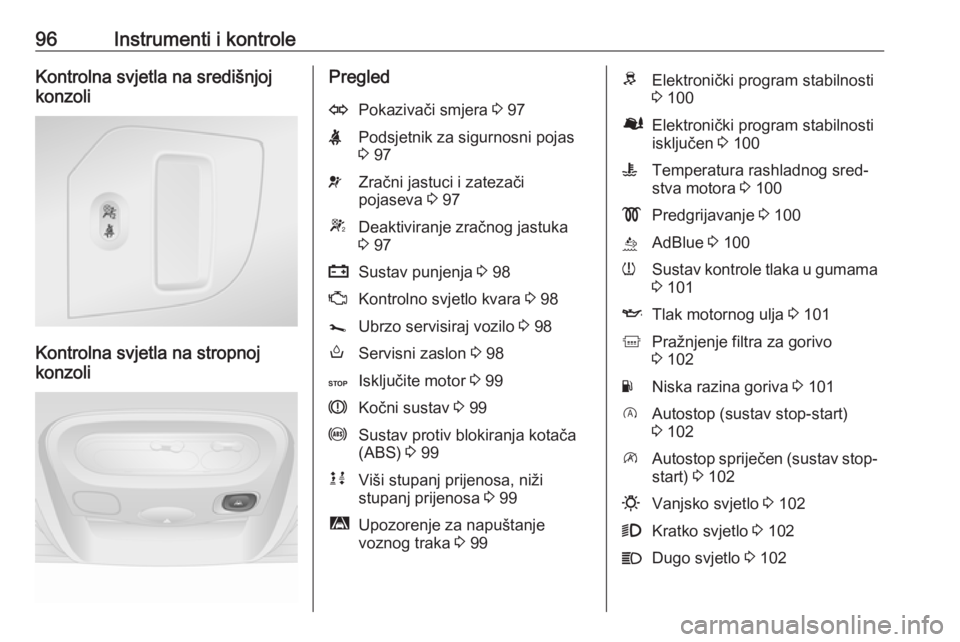

96Instrumenti i kontroleKontrolna svjetla na središnjoj
konzoli
Kontrolna svjetla na stropnoj
konzoli
PregledOPokazivači smjera 3 97XPodsjetnik za sigurnosni pojas
3 97vZračni jastuci i zatezači
pojaseva 3 97WDeaktiviranje zračnog jastuka
3 97pSustav punjenja 3 98ZKontrolno svjetlo kvara 3 98jUbrzo servisiraj vozilo 3 98oServisni zaslon 3 98CIsključite motor 3 99RKočni sustav 3 99uSustav protiv blokiranja kotača
(ABS) 3 99kjViši stupanj prijenosa, niži
stupanj prijenosa 3 99ìUpozorenje za napuštanje
voznog traka 3 99RElektronički program stabilnosti
3 100ØElektronički program stabilnosti
isključen 3 100WTemperatura rashladnog sred‐
stva motora 3 100!Predgrijavanje 3 100úAdBlue 3 100wSustav kontrole tlaka u gumama
3 101ITlak motornog ulja 3 101kPražnjenje filtra za gorivo
3 102YNiska razina goriva 3 101DAutostop (sustav stop-start)
3 102\Autostop spriječen (sustav stop-
start) 3 1020Vanjsko svjetlo 3 1029Kratko svjetlo 3 102CDugo svjetlo 3 102

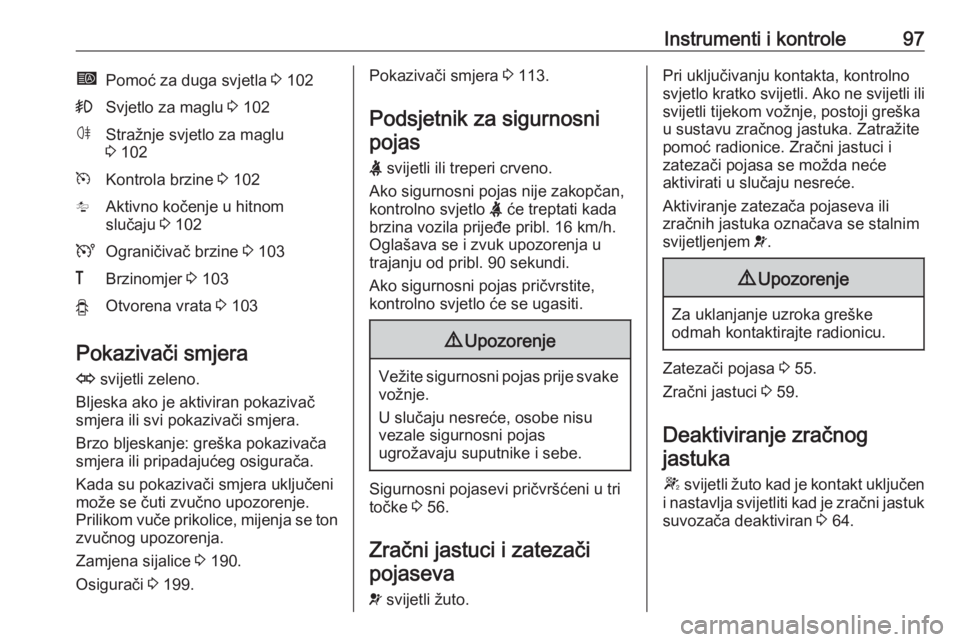

Instrumenti i kontrole97íPomoć za duga svjetla 3 102>Svjetlo za maglu 3 102øStražnje svjetlo za maglu
3 102mKontrola brzine 3 102lAktivno kočenje u hitnom
slučaju 3 102UOgraničivač brzine 3 103&Brzinomjer 3 103yOtvorena vrata 3 103
Pokazivači smjera
O svijetli zeleno.
Bljeska ako je aktiviran pokazivač
smjera ili svi pokazivači smjera.
Brzo bljeskanje: greška pokazivača
smjera ili pripadajućeg osigurača.
Kada su pokazivači smjera uključeni
može se čuti zvučno upozorenje.
Prilikom vuče prikolice, mijenja se ton
zvučnog upozorenja.
Zamjena sijalice 3 190.
Osigurači 3 199.
Pokazivači smjera 3 113.
Podsjetnik za sigurnosni pojas
X svijetli ili treperi crveno.
Ako sigurnosni pojas nije zakopčan,
kontrolno svjetlo X će treptati kada
brzina vozila prijeđe pribl. 16 km/h.
Oglašava se i zvuk upozorenja u
trajanju od pribl. 90 sekundi.
Ako sigurnosni pojas pričvrstite,
kontrolno svjetlo će se ugasiti.9 Upozorenje
Vežite sigurnosni pojas prije svake
vožnje.
U slučaju nesreće, osobe nisu
vezale sigurnosni pojas
ugrožavaju suputnike i sebe.
Sigurnosni pojasevi pričvršćeni u tri
točke 3 56.
Zračni jastuci i zatezači pojaseva
v svijetli žuto.
Pri uključivanju kontakta, kontrolno
svjetlo kratko svijetli. Ako ne svijetli ili
svijetli tijekom vožnje, postoji greška
u sustavu zračnog jastuka. Zatražite
pomoć radionice. Zračni jastuci i
zatezači pojasa se možda neće
aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva ili
zračnih jastuka označava se stalnim
svijetljenjem v.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zatezači pojasa 3 55.
Zračni jastuci 3 59.
Deaktiviranje zračnog jastuka
W svijetli žuto kad je kontakt uključen
i nastavlja svijetliti kad je zračni jastuk
suvozača deaktiviran 3 64.

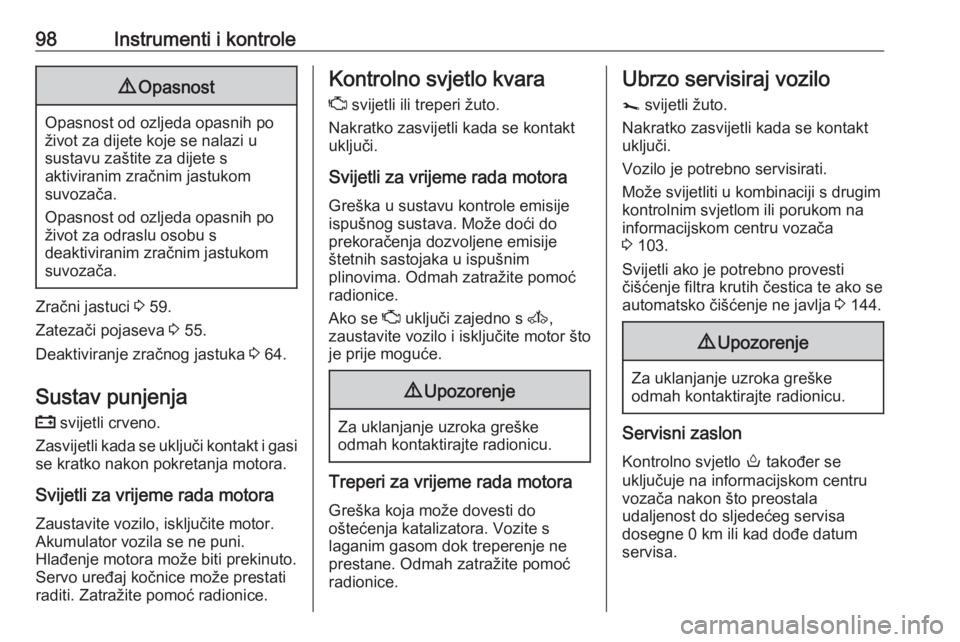

98Instrumenti i kontrole9Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Zračni jastuci 3 59.
Zatezači pojaseva 3 55.
Deaktiviranje zračnog jastuka 3 64.
Sustav punjenja p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć radionice.
Kontrolno svjetlo kvara
Z svijetli ili treperi žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Svijetli za vrijeme rada motora
Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Ako se Z uključi zajedno s A,
zaustavite vozilo i isključite motor što je prije moguće.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Treperi za vrijeme rada motora
Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Ubrzo servisiraj vozilo
j svijetli žuto.
Nakratko zasvijetli kada se kontakt
uključi.
Vozilo je potrebno servisirati.
Može svijetliti u kombinaciji s drugim
kontrolnim svjetlom ili porukom na
informacijskom centru vozača
3 103.
Svijetli ako je potrebno provesti
čišćenje filtra krutih čestica te ako se
automatsko čišćenje ne javlja 3 144.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Servisni zaslon
Kontrolno svjetlo o također se
uključuje na informacijskom centru
vozača nakon što preostala
udaljenost do sljedećeg servisa
dosegne 0 km ili kad dođe datum
servisa.
