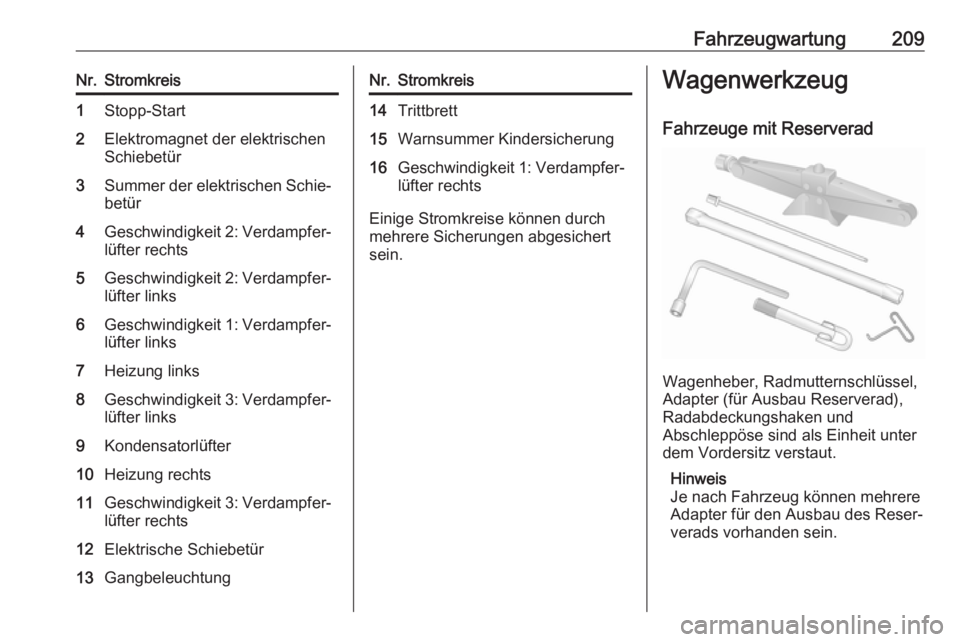

Fahrzeugwartung209Nr.Stromkreis1Stopp-Start2Elektromagnet der elektrischen
Schiebetür3Summer der elektrischen Schie‐
betür4Geschwindigkeit 2: Verdampfer‐
lüfter rechts5Geschwindigkeit 2: Verdampfer‐ lüfter links6Geschwindigkeit 1: Verdampfer‐
lüfter links7Heizung links8Geschwindigkeit 3: Verdampfer‐ lüfter links9Kondensatorlüfter10Heizung rechts11Geschwindigkeit 3: Verdampfer‐
lüfter rechts12Elektrische Schiebetür13GangbeleuchtungNr.Stromkreis14Trittbrett15Warnsummer Kindersicherung16Geschwindigkeit 1: Verdampfer‐
lüfter rechts
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.
Wagenwerkzeug
Fahrzeuge mit Reserverad
Wagenheber, Radmutternschlüssel,
Adapter (für Ausbau Reserverad),
Radabdeckungshaken und
Abschleppöse sind als Einheit unter
dem Vordersitz verstaut.
Hinweis
Je nach Fahrzeug können mehrere
Adapter für den Ausbau des Reser‐
verads vorhanden sein.

210Fahrzeugwartung

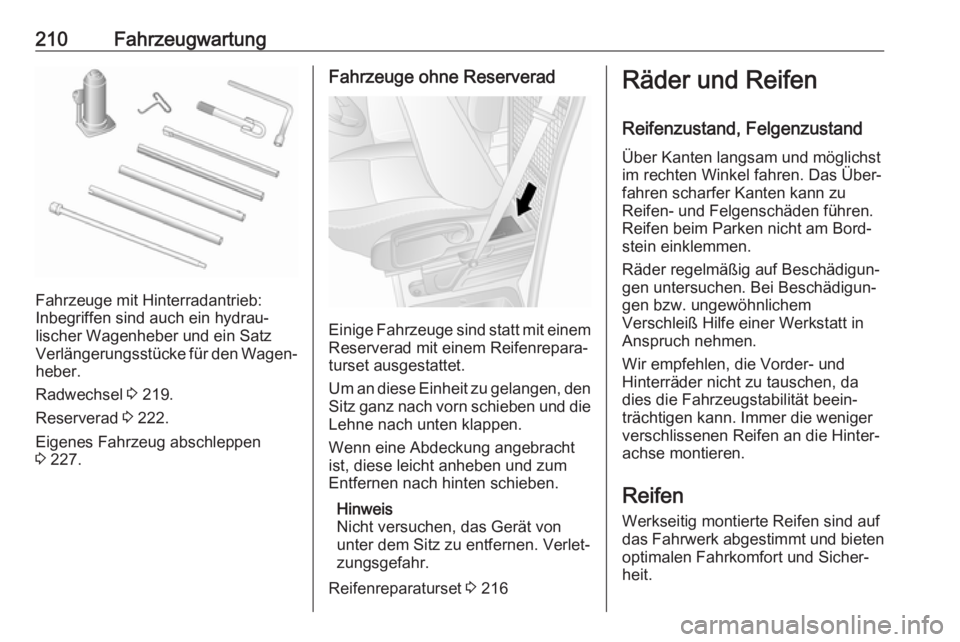

Fahrzeuge mit Hinterradantrieb:
Inbegriffen sind auch ein hydrau‐
lischer Wagenheber und ein Satz Verlängerungsstücke für den Wagen‐
heber.
Radwechsel 3 219.
Reserverad 3 222.
Eigenes Fahrzeug abschleppen
3 227.
Fahrzeuge ohne Reserverad
Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Um an diese Einheit zu gelangen, den
Sitz ganz nach vorn schieben und die
Lehne nach unten klappen.
Wenn eine Abdeckung angebracht
ist, diese leicht anheben und zum
Entfernen nach hinten schieben.
Hinweis
Nicht versuchen, das Gerät von
unter dem Sitz zu entfernen. Verlet‐
zungsgefahr.
Reifenreparaturset 3 216
Räder und Reifen
Reifenzustand, Felgenzustand Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in
Anspruch nehmen.
Wir empfehlen, die Vorder- und
Hinterräder nicht zu tauschen, da
dies die Fahrzeugstabilität beein‐ trächtigen kann. Immer die weniger
verschlissenen Reifen an die Hinter‐
achse montieren.
Reifen Werkseitig montierte Reifen sind auf
das Fahrwerk abgestimmt und bieten optimalen Fahrkomfort und Sicher‐
heit.

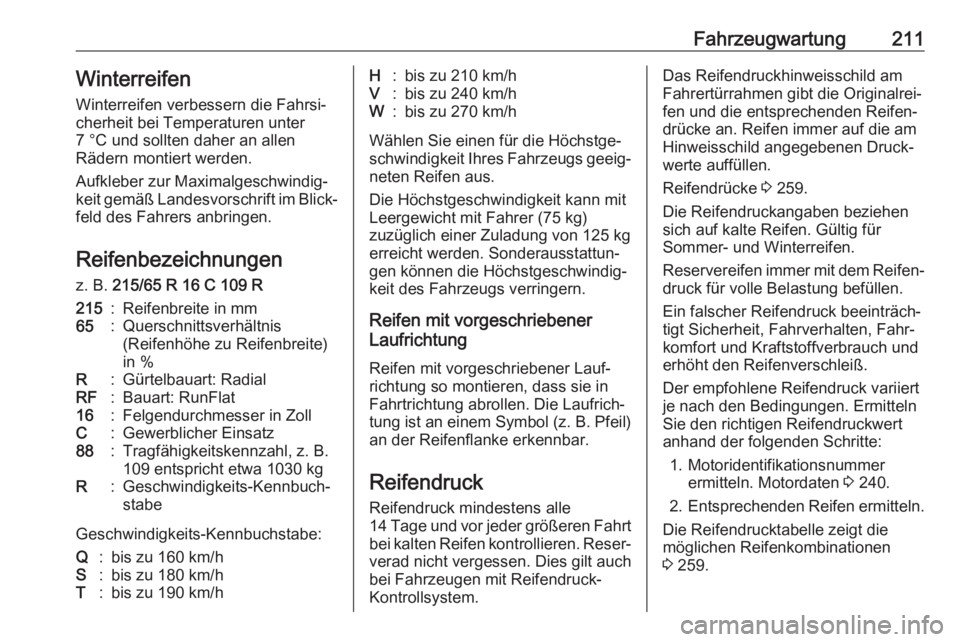

Fahrzeugwartung211Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Aufkleber zur Maximalgeschwindig‐
keit gemäß Landesvorschrift im Blick‐ feld des Fahrers anbringen.
Reifenbezeichnungen
z. B. 215/65 R 16 C 109 R215:Reifenbreite in mm65:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in ZollC:Gewerblicher Einsatz88:Tragfähigkeitskennzahl, z. B.
109 entspricht etwa 1030 kgR:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis zu 160 km/hS:bis zu 180 km/hT:bis zu 190 km/hH:bis zu 210 km/hV:bis zu 240 km/hW:bis zu 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐ tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Das Reifendruckhinweisschild am
Fahrertürrahmen gibt die Originalrei‐
fen und die entsprechenden Reifen‐
drücke an. Reifen immer auf die am
Hinweisschild angegebenen Druck‐
werte auffüllen.
Reifendrücke 3 259.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln. Motordaten 3 240.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen 3 259.

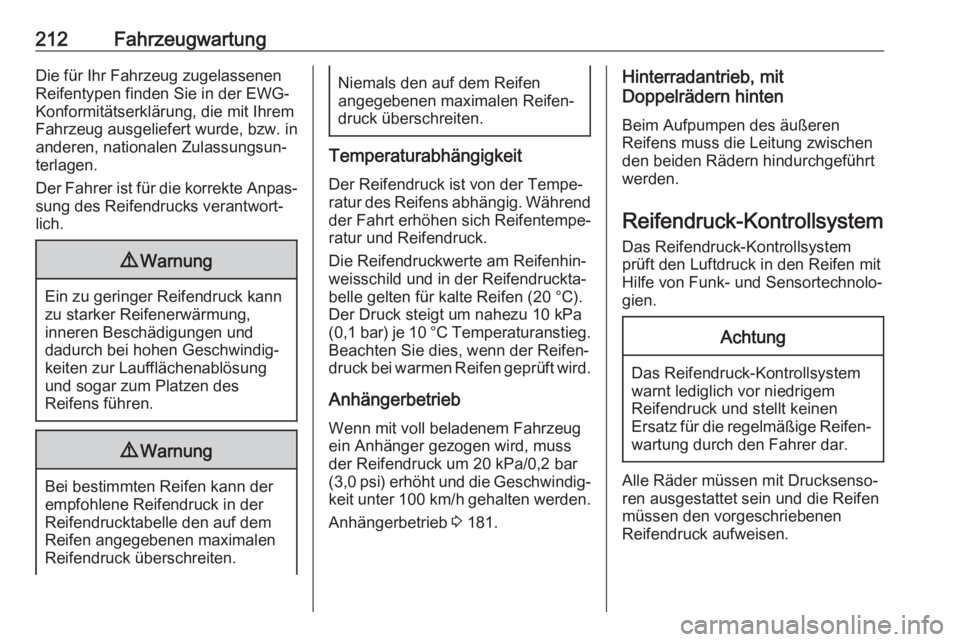

212FahrzeugwartungDie für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck.
Die Reifendruckwerte am Reifenhin‐
weisschild und in der Reifendruckta‐
belle gelten für kalte Reifen (20 °C).
Der Druck steigt um nahezu 10 kPa
(0,1 bar) je 10 °C Temperaturanstieg.
Beachten Sie dies, wenn der Reifen‐
druck bei warmen Reifen geprüft wird.
Anhängerbetrieb Wenn mit voll beladenem Fahrzeug
ein Anhänger gezogen wird, muss
der Reifendruck um 20 kPa/0,2 bar
(3,0 psi) erhöht und die Geschwindig‐
keit unter 100 km/h gehalten werden.
Anhängerbetrieb 3 181.
Hinterradantrieb, mit
Doppelrädern hinten
Beim Aufpumpen des äußeren
Reifens muss die Leitung zwischen
den beiden Rädern hindurchgeführt
werden.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
prüft den Luftdruck in den Reifen mit
Hilfe von Funk- und Sensortechnolo‐
gien.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.

Fahrzeugwartung213Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Das Reifendruck-Kontrollsystem überwacht den Fülldruck der Reifen
und sendet die gemessenen Reifen‐
druckwerte an einen im Fahrzeug
befindlichen Empfänger.
Reifendrucktabelle 3 259.

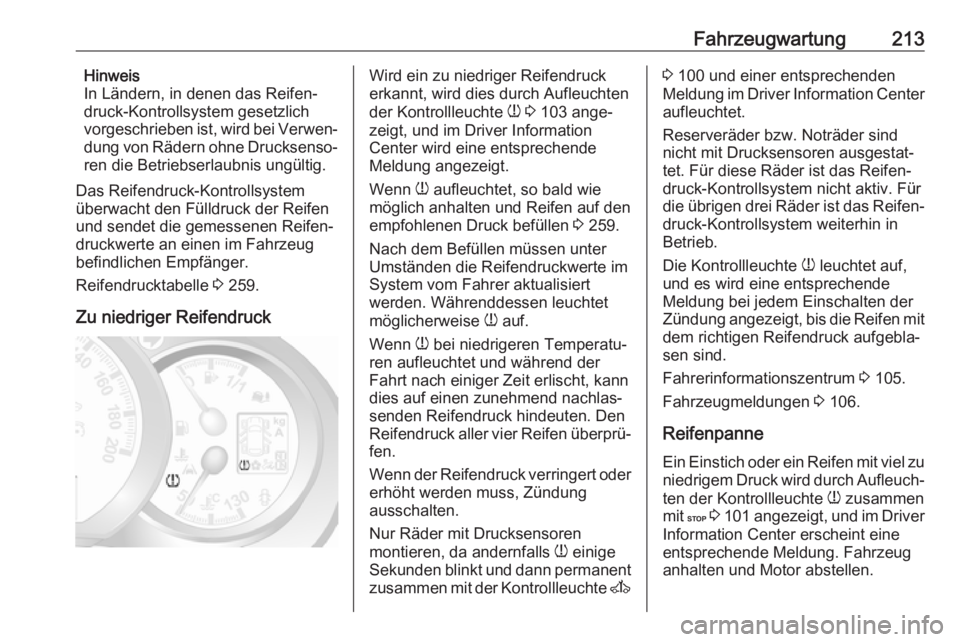

Zu niedriger ReifendruckWird ein zu niedriger Reifendruck
erkannt, wird dies durch Aufleuchten
der Kontrollleuchte w 3 103 ange‐
zeigt, und im Driver Information
Center wird eine entsprechende
Meldung angezeigt.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 259.
Nach dem Befüllen müssen unter
Umständen die Reifendruckwerte im
System vom Fahrer aktualisiert
werden. Währenddessen leuchtet
möglicherweise w auf.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt, kann
dies auf einen zunehmend nachlas‐
senden Reifendruck hindeuten. Den
Reifendruck aller vier Reifen überprü‐ fen.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung
ausschalten.
Nur Räder mit Drucksensoren
montieren, da andernfalls w einige
Sekunden blinkt und dann permanent
zusammen mit der Kontrollleuchte A3 100 und einer entsprechenden
Meldung im Driver Information Center aufleuchtet.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Räder ist das Reifen‐
druck-Kontrollsystem nicht aktiv. Für
die übrigen drei Räder ist das Reifen‐
druck-Kontrollsystem weiterhin in
Betrieb.
Die Kontrollleuchte w leuchtet auf,
und es wird eine entsprechende
Meldung bei jedem Einschalten der
Zündung angezeigt, bis die Reifen mit dem richtigen Reifendruck aufgebla‐
sen sind.
Fahrerinformationszentrum 3 105.
Fahrzeugmeldungen 3 106.
Reifenpanne
Ein Einstich oder ein Reifen mit viel zu niedrigem Druck wird durch Aufleuch‐
ten der Kontrollleuchte w zusammen
mit C 3 101 angezeigt, und im Driver
Information Center erscheint eine
entsprechende Meldung. Fahrzeug
anhalten und Motor abstellen.

214FahrzeugwartungReifendruck 3 259, Reifenreparatur‐
set 3 216, Reserverad 3 222,
Radwechsel 3 219.

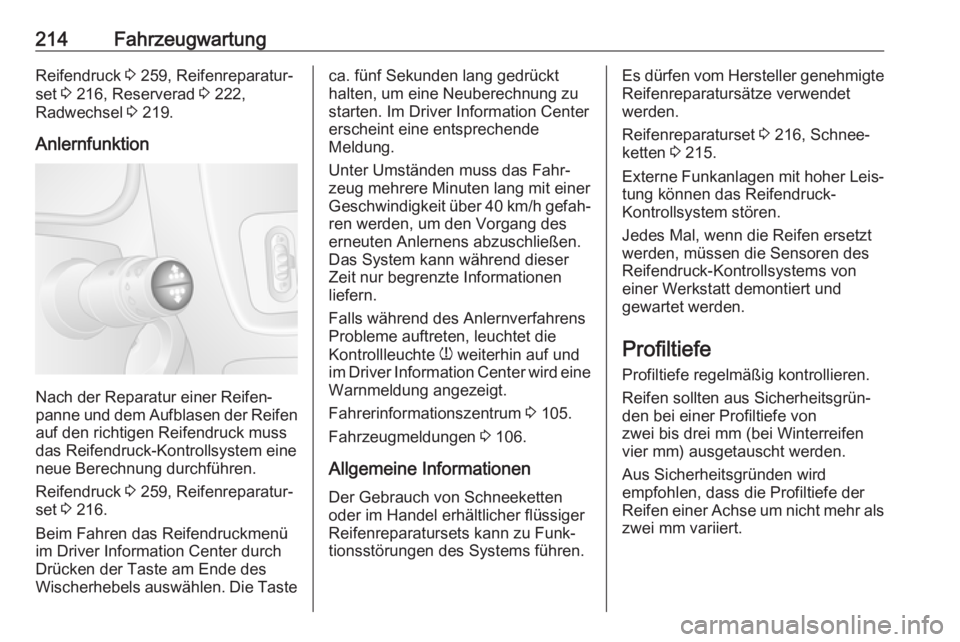

Anlernfunktion
Nach der Reparatur einer Reifen‐
panne und dem Aufblasen der Reifen
auf den richtigen Reifendruck muss das Reifendruck-Kontrollsystem eine
neue Berechnung durchführen.
Reifendruck 3 259, Reifenreparatur‐
set 3 216.
Beim Fahren das Reifendruckmenü
im Driver Information Center durch Drücken der Taste am Ende des
Wischerhebels auswählen. Die Taste
ca. fünf Sekunden lang gedrückt
halten, um eine Neuberechnung zu starten. Im Driver Information Center
erscheint eine entsprechende
Meldung.
Unter Umständen muss das Fahr‐
zeug mehrere Minuten lang mit einer
Geschwindigkeit über 40 km/h gefah‐ ren werden, um den Vorgang des
erneuten Anlernens abzuschließen.
Das System kann während dieser
Zeit nur begrenzte Informationen liefern.
Falls während des Anlernverfahrens
Probleme auftreten, leuchtet die
Kontrollleuchte w weiterhin auf und
im Driver Information Center wird eine Warnmeldung angezeigt.
Fahrerinformationszentrum 3 105.
Fahrzeugmeldungen 3 106.
Allgemeine Informationen
Der Gebrauch von Schneeketten
oder im Handel erhältlicher flüssiger
Reifenreparatursets kann zu Funk‐
tionsstörungen des Systems führen.Es dürfen vom Hersteller genehmigte Reifenreparatursätze verwendet
werden.
Reifenreparaturset 3 216, Schnee‐
ketten 3 215.
Externe Funkanlagen mit hoher Leis‐
tung können das Reifendruck-
Kontrollsystem stören.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems von
einer Werkstatt demontiert und
gewartet werden.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von
zwei bis drei mm (bei Winterreifen
vier mm) ausgetauscht werden.
Aus Sicherheitsgründen wird
empfohlen, dass die Profiltiefe der
Reifen einer Achse um nicht mehr als zwei mm variiert.

Fahrzeugwartung215

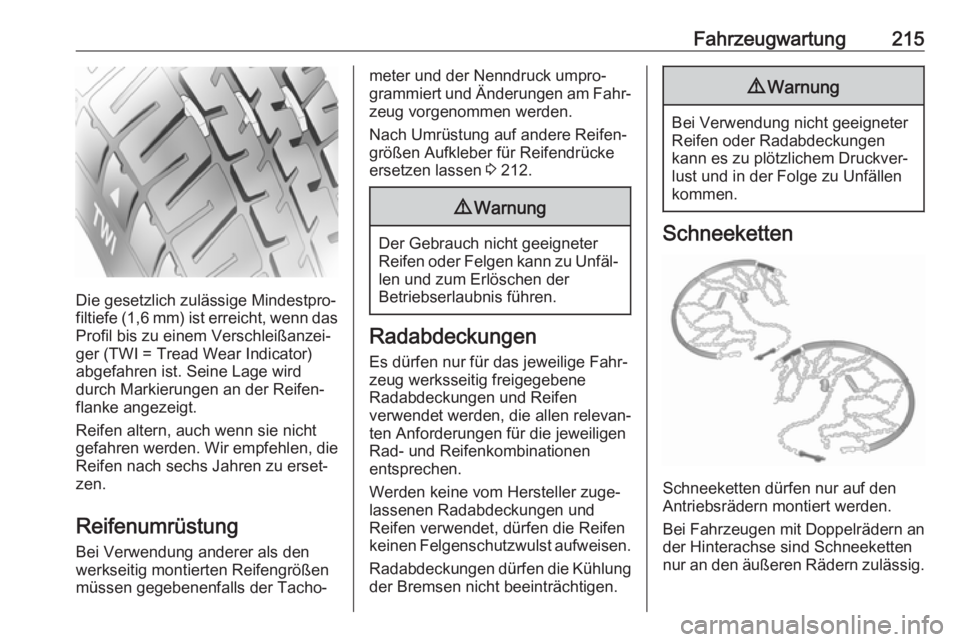

Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Reifen altern, auch wenn sie nicht gefahren werden. Wir empfehlen, die
Reifen nach sechs Jahren zu erset‐
zen.
Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐ zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen 3 212.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine vom Hersteller zuge‐
lassenen Radabdeckungen und
Reifen verwendet, dürfen die Reifen
keinen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung der Bremsen nicht beeinträchtigen.
9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Schneeketten
Schneeketten dürfen nur auf den
Antriebsrädern montiert werden.
Bei Fahrzeugen mit Doppelrädern an der Hinterachse sind Schneeketten
nur an den äußeren Rädern zulässig.

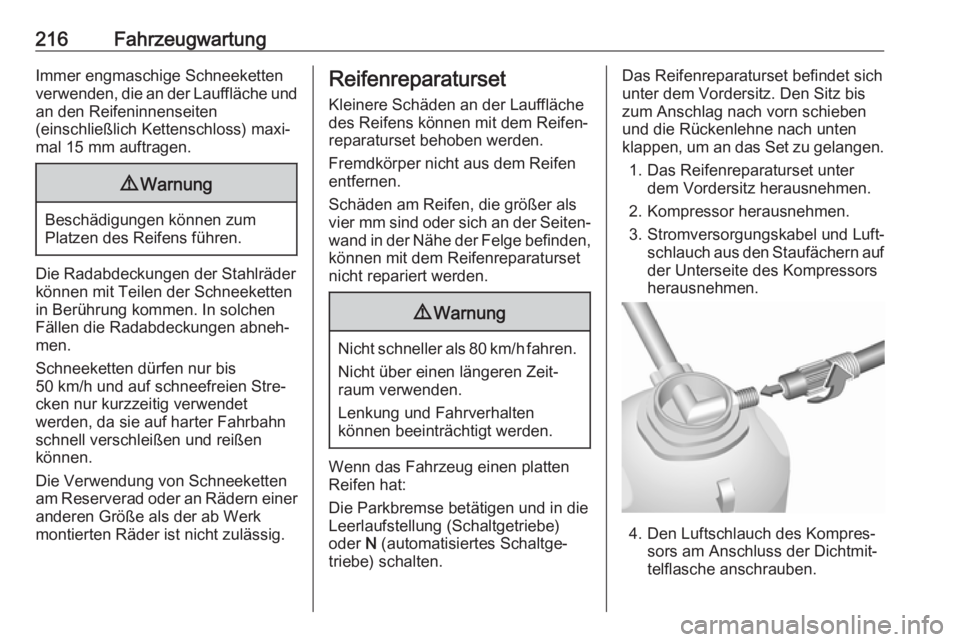

216FahrzeugwartungImmer engmaschige Schneekettenverwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 15 mm auftragen.9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Die Radabdeckungen der Stahlräder
können mit Teilen der Schneekettenin Berührung kommen. In solchen
Fällen die Radabdeckungen abneh‐
men.
Schneeketten dürfen nur bis
50 km/h und auf schneefreien Stre‐
cken nur kurzzeitig verwendet
werden, da sie auf harter Fahrbahn
schnell verschleißen und reißen
können.
Die Verwendung von Schneeketten
am Reserverad oder an Rädern einer anderen Größe als der ab Werk
montierten Räder ist nicht zulässig.
Reifenreparaturset
Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als vier mm sind oder sich an der Seiten‐
wand in der Nähe der Felge befinden, können mit dem Reifenreparaturset
nicht repariert werden.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten
können beeinträchtigt werden.
Wenn das Fahrzeug einen platten
Reifen hat:
Die Parkbremse betätigen und in die
Leerlaufstellung (Schaltgetriebe)
oder N (automatisiertes Schaltge‐
triebe) schalten.
Das Reifenreparaturset befindet sich unter dem Vordersitz. Den Sitz bis
zum Anschlag nach vorn schieben
und die Rückenlehne nach unten
klappen, um an das Set zu gelangen.
1. Das Reifenreparaturset unter dem Vordersitz herausnehmen.
2. Kompressor herausnehmen.
3. Stromversorgungskabel und Luft‐ schlauch aus den Staufächern auf
der Unterseite des Kompressors
herausnehmen.
4. Den Luftschlauch des Kompres‐ sors am Anschluss der Dichtmit‐
telflasche anschrauben.

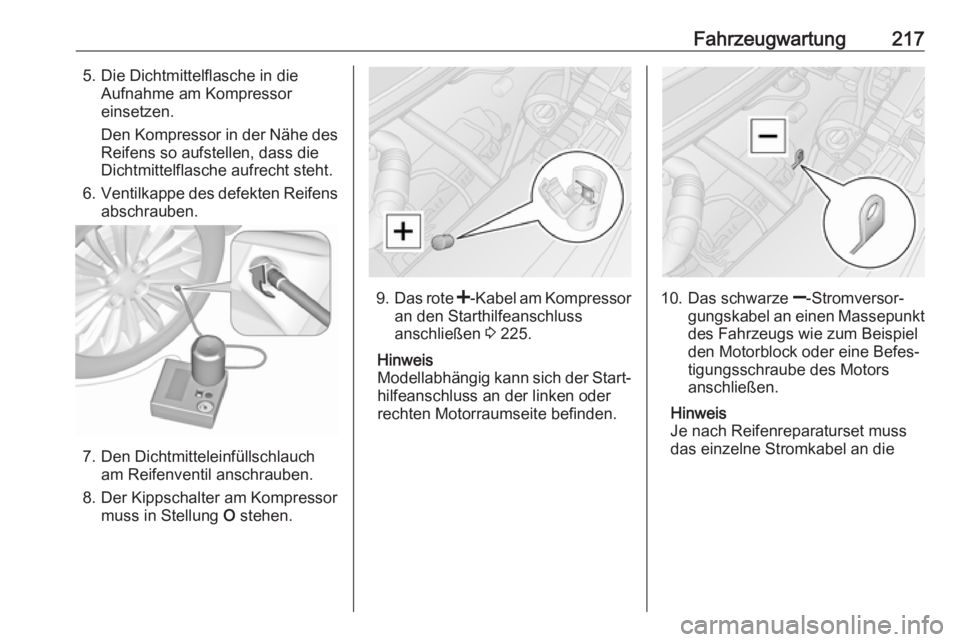

Fahrzeugwartung2175. Die Dichtmittelflasche in dieAufnahme am Kompressor
einsetzen.
Den Kompressor in der Nähe des Reifens so aufstellen, dass die
Dichtmittelflasche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Den Dichtmitteleinfüllschlauch am Reifenventil anschrauben.
8. Der Kippschalter am Kompressor muss in Stellung O stehen.
9.
Das rote <-Kabel am Kompressor
an den Starthilfeanschluss
anschließen 3 225.
Hinweis
Modellabhängig kann sich der Start‐
hilfeanschluss an der linken oder
rechten Motorraumseite befinden.10. Das schwarze ]-Stromversor‐
gungskabel an einen Massepunkt des Fahrzeugs wie zum Beispielden Motorblock oder eine Befes‐
tigungsschraube des Motors
anschließen.
Hinweis
Je nach Reifenreparaturset muss
das einzelne Stromkabel an die

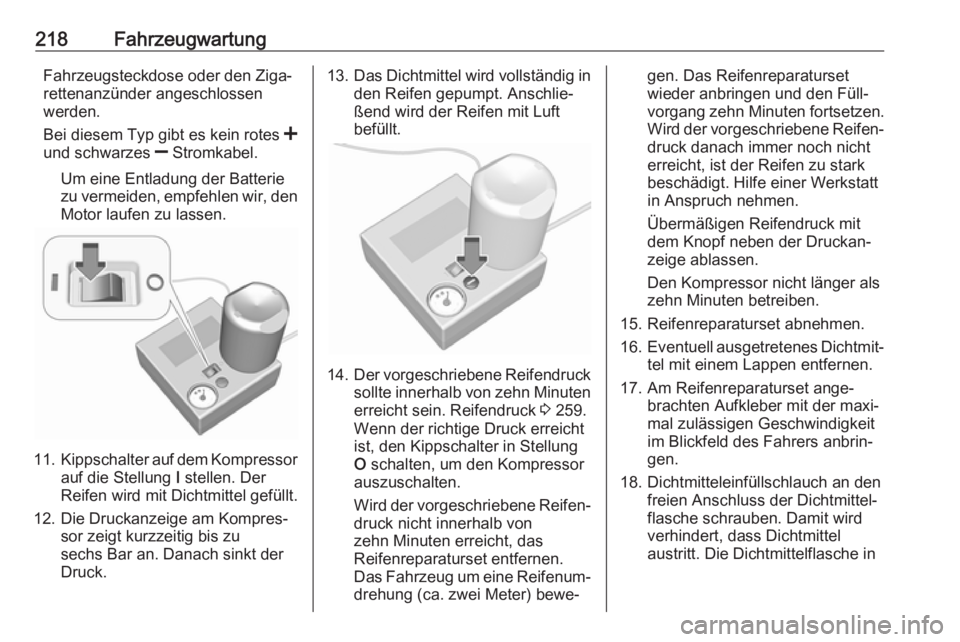

218FahrzeugwartungFahrzeugsteckdose oder den Ziga‐
rettenanzünder angeschlossen
werden.
Bei diesem Typ gibt es kein rotes <
und schwarzes ] Stromkabel.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den
Motor laufen zu lassen.
11. Kippschalter auf dem Kompressor
auf die Stellung I stellen. Der
Reifen wird mit Dichtmittel gefüllt.
12. Die Druckanzeige am Kompres‐ sor zeigt kurzzeitig bis zu
sechs Bar an. Danach sinkt der
Druck.
13. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft
befüllt.
14. Der vorgeschriebene Reifendruck
sollte innerhalb von zehn Minuten
erreicht sein. Reifendruck 3 259.
Wenn der richtige Druck erreicht
ist, den Kippschalter in Stellung
O schalten, um den Kompressor
auszuschalten.
Wird der vorgeschriebene Reifen‐ druck nicht innerhalb von
zehn Minuten erreicht, das
Reifenreparaturset entfernen.
Das Fahrzeug um eine Reifenum‐
drehung (ca. zwei Meter) bewe‐
gen. Das Reifenreparaturset
wieder anbringen und den Füll‐
vorgang zehn Minuten fortsetzen.
Wird der vorgeschriebene Reifen‐
druck danach immer noch nicht
erreicht, ist der Reifen zu stark
beschädigt. Hilfe einer Werkstatt in Anspruch nehmen.
Übermäßigen Reifendruck mit
dem Knopf neben der Druckan‐
zeige ablassen.
Den Kompressor nicht länger als
zehn Minuten betreiben.
15. Reifenreparaturset abnehmen.
16. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
17. Am Reifenreparaturset ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
18. Dichtmitteleinfüllschlauch an den freien Anschluss der Dichtmittel‐
flasche schrauben. Damit wird
verhindert, dass Dichtmittel
austritt. Die Dichtmittelflasche in
