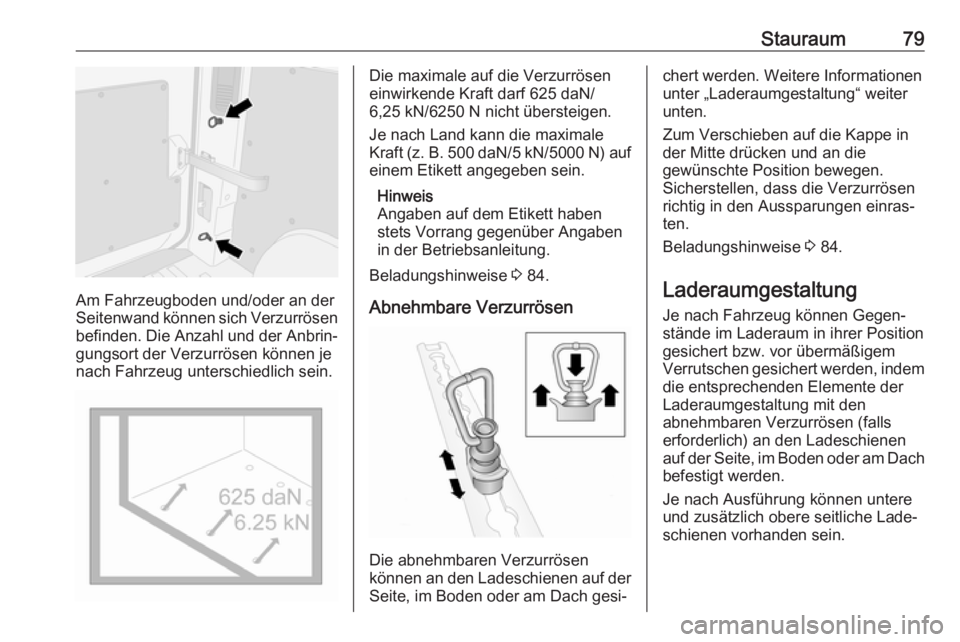

Stauraum79
Am Fahrzeugboden und/oder an der
Seitenwand können sich Verzurrösen befinden. Die Anzahl und der Anbrin‐
gungsort der Verzurrösen können je
nach Fahrzeug unterschiedlich sein.
Die maximale auf die Verzurrösen
einwirkende Kraft darf 625 daN/ 6,25 kN/6250 N nicht übersteigen.
Je nach Land kann die maximale
Kraft (z. B. 500 daN /5 kN /5000 N) auf
einem Etikett angegeben sein.
Hinweis
Angaben auf dem Etikett haben
stets Vorrang gegenüber Angaben
in der Betriebsanleitung.
Beladungshinweise 3 84.
Abnehmbare Verzurrösen
Die abnehmbaren Verzurrösen
können an den Ladeschienen auf der Seite, im Boden oder am Dach gesi‐
chert werden. Weitere Informationen
unter „Laderaumgestaltung“ weiter
unten.
Zum Verschieben auf die Kappe in
der Mitte drücken und an die
gewünschte Position bewegen.
Sicherstellen, dass die Verzurrösen
richtig in den Aussparungen einras‐
ten.
Beladungshinweise 3 84.
Laderaumgestaltung
Je nach Fahrzeug können Gegen‐
stände im Laderaum in ihrer Position
gesichert bzw. vor übermäßigem
Verrutschen gesichert werden, indem
die entsprechenden Elemente der
Laderaumgestaltung mit den
abnehmbaren Verzurrösen (falls
erforderlich) an den Ladeschienen
auf der Seite, im Boden oder am Dach
befestigt werden.
Je nach Ausführung können untere
und zusätzlich obere seitliche Lade‐
schienen vorhanden sein.

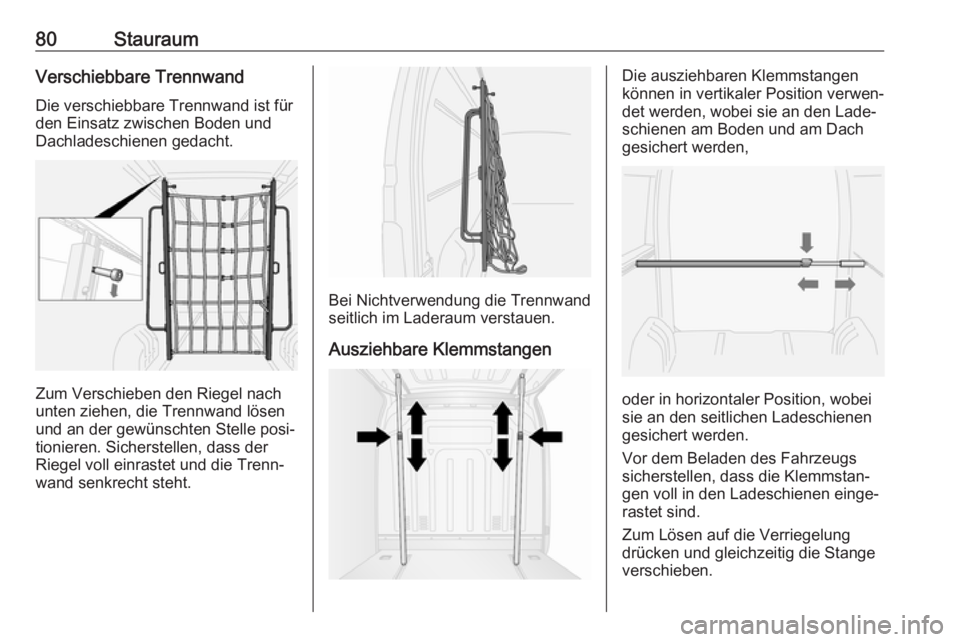

80StauraumVerschiebbare TrennwandDie verschiebbare Trennwand ist für
den Einsatz zwischen Boden und
Dachladeschienen gedacht.
Zum Verschieben den Riegel nach
unten ziehen, die Trennwand lösen
und an der gewünschten Stelle posi‐
tionieren. Sicherstellen, dass der
Riegel voll einrastet und die Trenn‐
wand senkrecht steht.
Bei Nichtverwendung die Trennwand
seitlich im Laderaum verstauen.
Ausziehbare Klemmstangen
Die ausziehbaren Klemmstangen
können in vertikaler Position verwen‐
det werden, wobei sie an den Lade‐
schienen am Boden und am Dach
gesichert werden,
oder in horizontaler Position, wobei
sie an den seitlichen Ladeschienen
gesichert werden.
Vor dem Beladen des Fahrzeugs
sicherstellen, dass die Klemmstan‐
gen voll in den Ladeschienen einge‐
rastet sind.
Zum Lösen auf die Verriegelung
drücken und gleichzeitig die Stange verschieben.

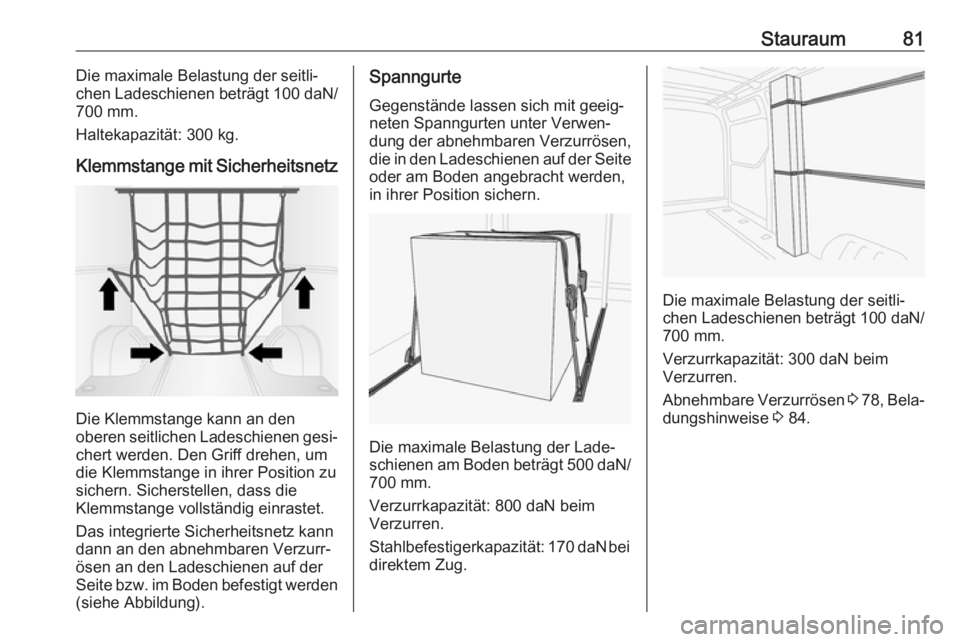

Stauraum81Die maximale Belastung der seitli‐
chen Ladeschienen beträgt 100 daN/
700 mm.
Haltekapazität: 300 kg.
Klemmstange mit Sicherheitsnetz
Die Klemmstange kann an den
oberen seitlichen Ladeschienen gesi‐
chert werden. Den Griff drehen, um die Klemmstange in ihrer Position zu
sichern. Sicherstellen, dass die
Klemmstange vollständig einrastet.
Das integrierte Sicherheitsnetz kann
dann an den abnehmbaren Verzurr‐
ösen an den Ladeschienen auf der
Seite bzw. im Boden befestigt werden (siehe Abbildung).
Spanngurte
Gegenstände lassen sich mit geeig‐
neten Spanngurten unter Verwen‐
dung der abnehmbaren Verzurrösen, die in den Ladeschienen auf der Seite
oder am Boden angebracht werden,
in ihrer Position sichern.
Die maximale Belastung der Lade‐
schienen am Boden beträgt 500 daN /
700 mm.
Verzurrkapazität: 800 daN beim
Verzurren.
Stahlbefestigerkapazität: 170 daN bei
direktem Zug.
Die maximale Belastung der seitli‐ chen Ladeschienen beträgt 100 daN/
700 mm.
Verzurrkapazität: 300 daN beim Verzurren.
Abnehmbare Verzurrösen 3 78 , Bela‐
dungshinweise 3 84.

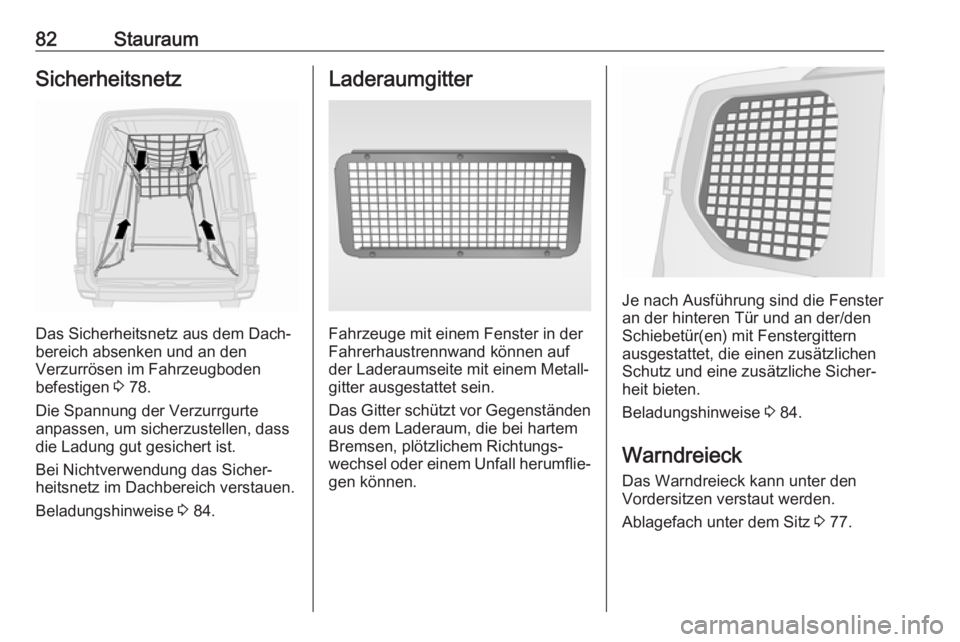

82StauraumSicherheitsnetz
Das Sicherheitsnetz aus dem Dach‐
bereich absenken und an den
Verzurrösen im Fahrzeugboden
befestigen 3 78.
Die Spannung der Verzurrgurte
anpassen, um sicherzustellen, dass
die Ladung gut gesichert ist.
Bei Nichtverwendung das Sicher‐
heitsnetz im Dachbereich verstauen.
Beladungshinweise 3 84.
Laderaumgitter
Fahrzeuge mit einem Fenster in der
Fahrerhaustrennwand können auf
der Laderaumseite mit einem Metall‐
gitter ausgestattet sein.
Das Gitter schützt vor Gegenständen aus dem Laderaum, die bei hartem
Bremsen, plötzlichem Richtungs‐
wechsel oder einem Unfall herumflie‐
gen können.
Je nach Ausführung sind die Fenster
an der hinteren Tür und an der/den
Schiebetür(en) mit Fenstergittern ausgestattet, die einen zusätzlichen
Schutz und eine zusätzliche Sicher‐
heit bieten.
Beladungshinweise 3 84.
Warndreieck
Das Warndreieck kann unter den
Vordersitzen verstaut werden.
Ablagefach unter dem Sitz 3 77.

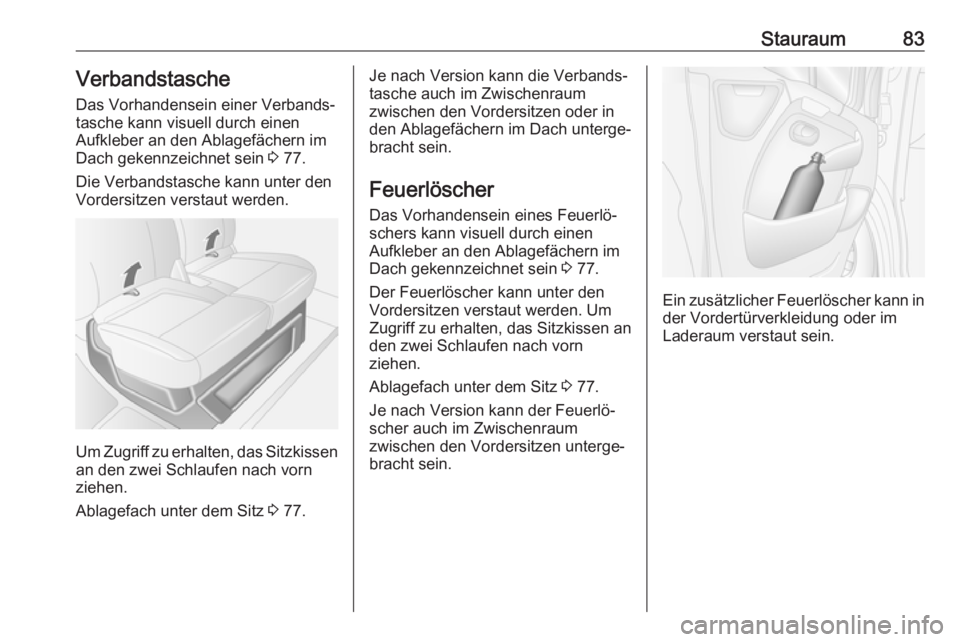

Stauraum83Verbandstasche
Das Vorhandensein einer Verbands‐
tasche kann visuell durch einen
Aufkleber an den Ablagefächern im
Dach gekennzeichnet sein 3 77.
Die Verbandstasche kann unter den
Vordersitzen verstaut werden.
Um Zugriff zu erhalten, das Sitzkissen an den zwei Schlaufen nach vorn
ziehen.
Ablagefach unter dem Sitz 3 77.
Je nach Version kann die Verbands‐
tasche auch im Zwischenraum
zwischen den Vordersitzen oder in
den Ablagefächern im Dach unterge‐
bracht sein.
Feuerlöscher
Das Vorhandensein eines Feuerlö‐
schers kann visuell durch einen
Aufkleber an den Ablagefächern im
Dach gekennzeichnet sein 3 77.
Der Feuerlöscher kann unter den Vordersitzen verstaut werden. Um Zugriff zu erhalten, das Sitzkissen an
den zwei Schlaufen nach vorn
ziehen.
Ablagefach unter dem Sitz 3 77.
Je nach Version kann der Feuerlö‐ scher auch im Zwischenraum
zwischen den Vordersitzen unterge‐
bracht sein.
Ein zusätzlicher Feuerlöscher kann in der Vordertürverkleidung oder im
Laderaum verstaut sein.

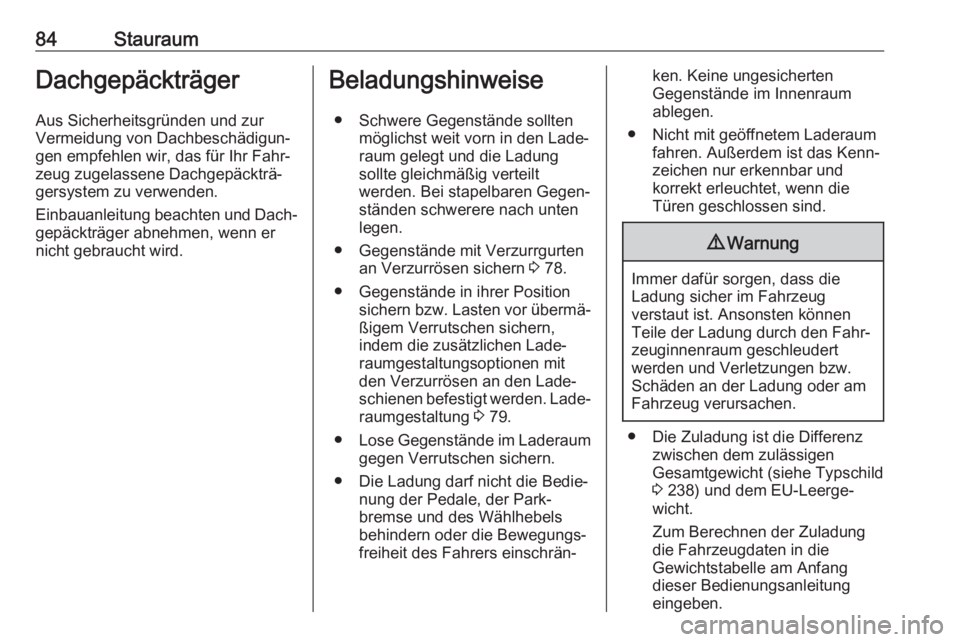

84StauraumDachgepäckträger
Aus Sicherheitsgründen und zur
Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden.
Einbauanleitung beachten und Dach‐
gepäckträger abnehmen, wenn er
nicht gebraucht wird.Beladungshinweise
● Schwere Gegenstände sollten möglichst weit vorn in den Lade‐
raum gelegt und die Ladung
sollte gleichmäßig verteilt
werden. Bei stapelbaren Gegen‐
ständen schwerere nach unten legen.
● Gegenstände mit Verzurrgurten an Verzurrösen sichern 3 78.
● Gegenstände in ihrer Position sichern bzw. Lasten vor übermä‐
ßigem Verrutschen sichern,
indem die zusätzlichen Lade‐
raumgestaltungsoptionen mit
den Verzurrösen an den Lade‐
schienen befestigt werden. Lade‐ raumgestaltung 3 79.
● Lose Gegenstände im Laderaum
gegen Verrutschen sichern.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels
behindern oder die Bewegungs‐
freiheit des Fahrers einschrän‐ken. Keine ungesicherten
Gegenstände im Innenraum
ablegen.
● Nicht mit geöffnetem Laderaum fahren. Außerdem ist das Kenn‐zeichen nur erkennbar und
korrekt erleuchtet, wenn die
Türen geschlossen sind.9 Warnung
Immer dafür sorgen, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 238) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.

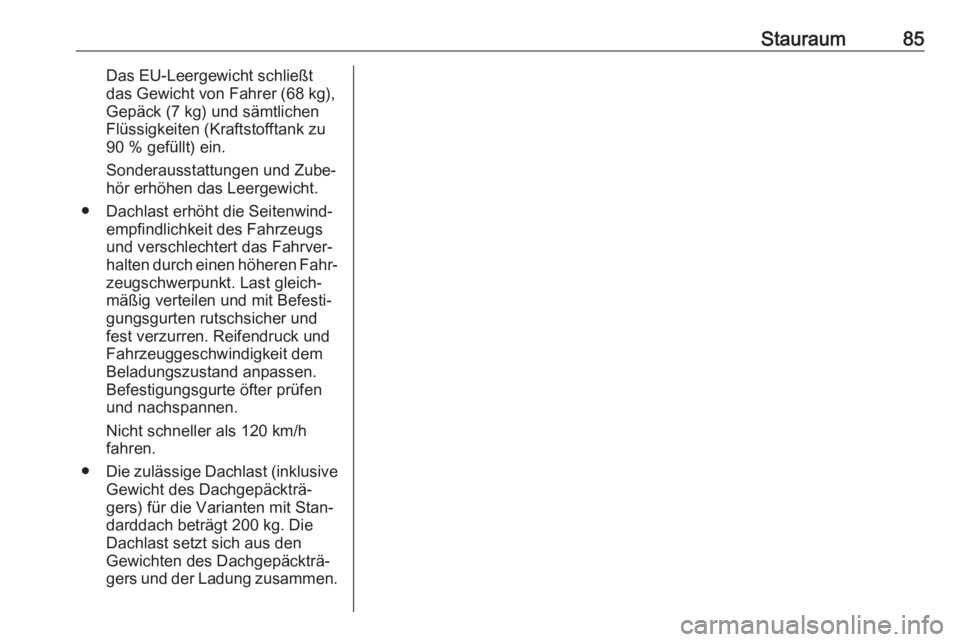

Stauraum85Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐
hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
● Die zulässige Dachlast (inklusive
Gewicht des Dachgepäckträ‐
gers) für die Varianten mit Stan‐ darddach beträgt 200 kg. Die
Dachlast setzt sich aus den
Gewichten des Dachgepäckträ‐
gers und der Ladung zusammen.

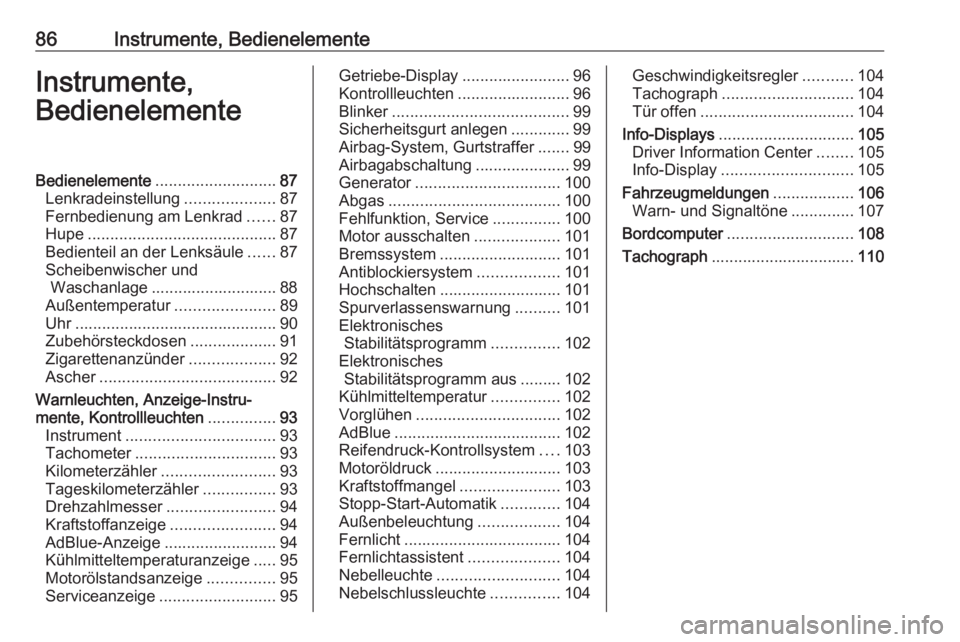

86Instrumente, BedienelementeInstrumente,
BedienelementeBedienelemente ........................... 87
Lenkradeinstellung ....................87
Fernbedienung am Lenkrad ......87
Hupe .......................................... 87
Bedienteil an der Lenksäule ......87
Scheibenwischer und Waschanlage ............................ 88
Außentemperatur ......................89
Uhr ............................................. 90
Zubehörsteckdosen ...................91
Zigarettenanzünder ...................92
Ascher ....................................... 92
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............93
Instrument ................................. 93
Tachometer ............................... 93
Kilometerzähler ......................... 93
Tageskilometerzähler ................93
Drehzahlmesser ........................94
Kraftstoffanzeige .......................94
AdBlue-Anzeige .........................94
Kühlmitteltemperaturanzeige .....95
Motorölstandsanzeige ...............95
Serviceanzeige .......................... 95Getriebe-Display ........................96
Kontrollleuchten .........................96
Blinker ....................................... 99
Sicherheitsgurt anlegen .............99
Airbag-System, Gurtstraffer .......99
Airbagabschaltung .....................99
Generator ................................ 100
Abgas ...................................... 100
Fehlfunktion, Service ...............100
Motor ausschalten ...................101
Bremssystem ........................... 101
Antiblockiersystem ..................101
Hochschalten ........................... 101
Spurverlassenswarnung ..........101
Elektronisches Stabilitätsprogramm ...............102
Elektronisches Stabilitätsprogramm aus ......... 102
Kühlmitteltemperatur ...............102
Vorglühen ................................ 102
AdBlue ..................................... 102
Reifendruck-Kontrollsystem ....103
Motoröldruck ............................ 103
Kraftstoffmangel ......................103
Stopp-Start-Automatik .............104
Außenbeleuchtung ..................104
Fernlicht ................................... 104
Fernlichtassistent ....................104
Nebelleuchte ........................... 104
Nebelschlussleuchte ...............104Geschwindigkeitsregler ...........104
Tachograph ............................. 104
Tür offen .................................. 104
Info-Displays .............................. 105
Driver Information Center ........105
Info-Display ............................. 105
Fahrzeugmeldungen ..................106
Warn- und Signaltöne ..............107
Bordcomputer ............................ 108
Tachograph ................................ 110

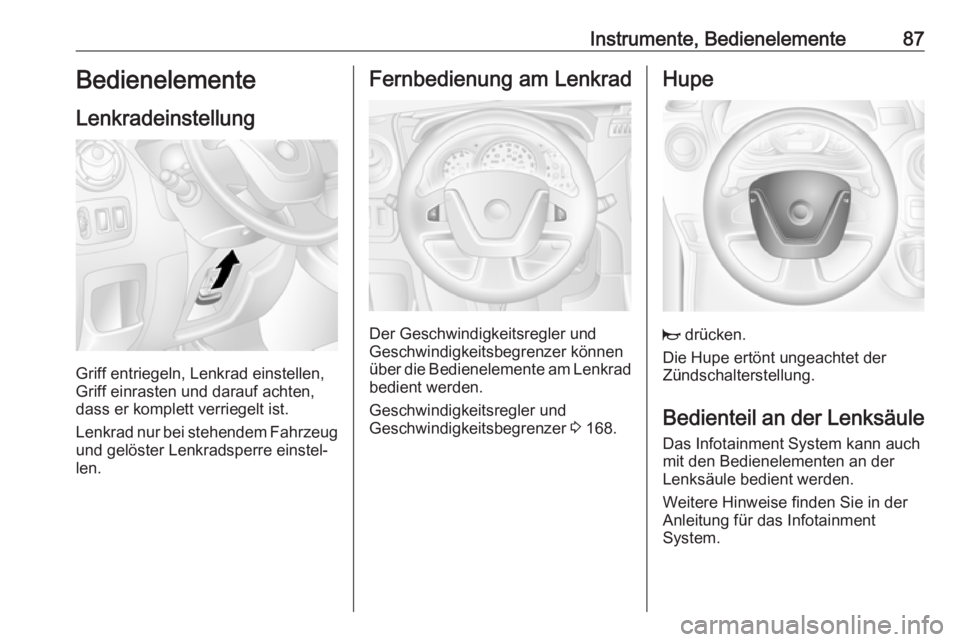

Instrumente, Bedienelemente87Bedienelemente
Lenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad
Der Geschwindigkeitsregler und
Geschwindigkeitsbegrenzer können
über die Bedienelemente am Lenkrad bedient werden.
Geschwindigkeitsregler und
Geschwindigkeitsbegrenzer 3 168.
Hupe
j drücken.
Die Hupe ertönt ungeachtet der
Zündschalterstellung.
Bedienteil an der Lenksäule
Das Infotainment System kann auch
mit den Bedienelementen an der
Lenksäule bedient werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainment
System.

88Instrumente, BedienelementeScheibenwischer undWaschanlage
Scheibenwischer0:AusP / AUTO:Intervallschaltung oder
Wischautomatik mit
Regensensor1:Langsam2:Schnell
Nicht bei vereisten Scheiben
einschalten.
In Waschanlagen ausschalten.
Hinweis
Während der Fahrt wird die Wischer‐
geschwindigkeit automatisch redu‐
ziert, wenn das Fahrzeug steht.
Sobald sich das Fahrzeug zu bewe‐
gen beginnt, kehrt die Wischerge‐
schwindigkeit zur zuvor ausgewähl‐
ten Geschwindigkeit zurück, sofern
nicht der Hebel gelöst wurde.
Einstellbares Intervall für das
zeitgesteuerte IntervallwischenP / AUTO:Wischerintervallschal‐
tungDas Einstellrädchen drehen, um das
Intervall zwischen den Wischbewe‐
gungen einzustellen:längeres Inter‐
vall:Einstellrädchen
nach unten drehenkürzeres Inter‐
vall:Einstellrädchen
nach oben drehen
Nach dem Ausschalten der Zündung ist das zeitgesteuerte Intervallwi‐
schen deaktiviert und muss bei
Bedarf wieder eingeschaltet werden.
Wischautomatik mit Regensensor
P / AUTO:Wischautomatik mit
Regensensor
Der Regensensor erkennt die
Wassermenge auf der Windschutz‐
scheibe und steuert automatisch die Frequenz der Scheibenwischer.
Nach dem Ausschalten der Zündung
ist die Wischautomatik deaktiviert und muss bei Bedarf wieder eingeschaltet
werden.
Hinweis
Bei extremer Witterung, z. B. bei
Nebel oder Schnee, ist die Wisch‐
automatik mit Regensensor unter
