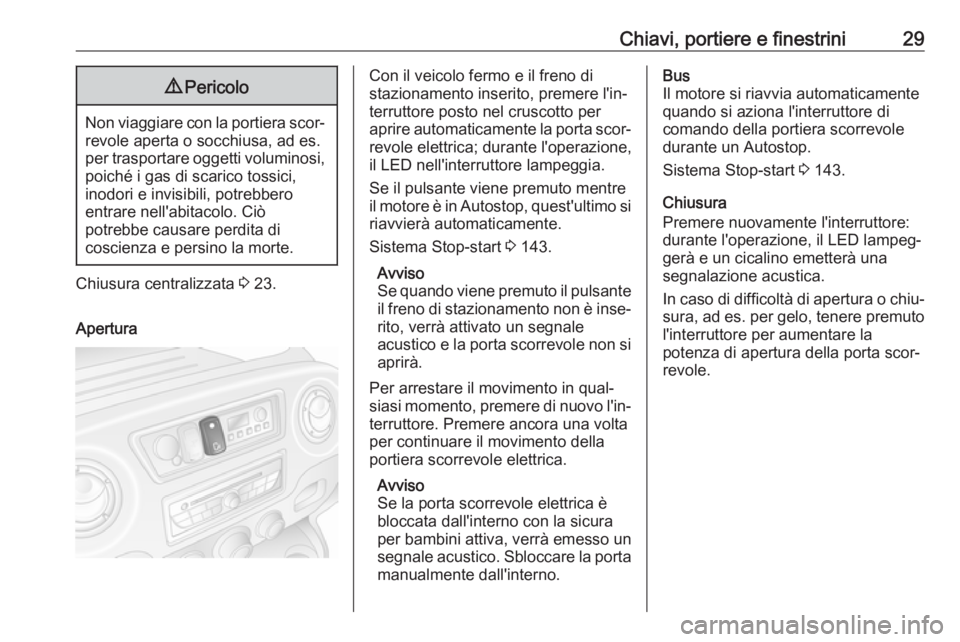

Chiavi, portiere e finestrini299Pericolo
Non viaggiare con la portiera scor‐
revole aperta o socchiusa, ad es.
per trasportare oggetti voluminosi, poiché i gas di scarico tossici,
inodori e invisibili, potrebbero
entrare nell'abitacolo. Ciò
potrebbe causare perdita di
coscienza e persino la morte.
Chiusura centralizzata 3 23.
Apertura
Con il veicolo fermo e il freno di
stazionamento inserito, premere l'in‐
terruttore posto nel cruscotto per
aprire automaticamente la porta scor‐ revole elettrica; durante l'operazione,
il LED nell'interruttore lampeggia.
Se il pulsante viene premuto mentre
il motore è in Autostop, quest'ultimo si
riavvierà automaticamente.
Sistema Stop-start 3 143.
Avviso
Se quando viene premuto il pulsante
il freno di stazionamento non è inse‐
rito, verrà attivato un segnale
acustico e la porta scorrevole non si aprirà.
Per arrestare il movimento in qual‐
siasi momento, premere di nuovo l'in‐ terruttore. Premere ancora una volta
per continuare il movimento della
portiera scorrevole elettrica.
Avviso
Se la porta scorrevole elettrica è
bloccata dall'interno con la sicura
per bambini attiva, verrà emesso un segnale acustico. Sbloccare la porta
manualmente dall'interno.Bus
Il motore si riavvia automaticamente
quando si aziona l'interruttore di
comando della portiera scorrevole
durante un Autostop.
Sistema Stop-start 3 143.
Chiusura
Premere nuovamente l'interruttore:
durante l'operazione, il LED lampeg‐
gerà e un cicalino emetterà una
segnalazione acustica.
In caso di difficoltà di apertura o chiu‐
sura, ad es. per gelo, tenere premuto
l'interruttore per aumentare la
potenza di apertura della porta scor‐
revole.
Page 32 of 277

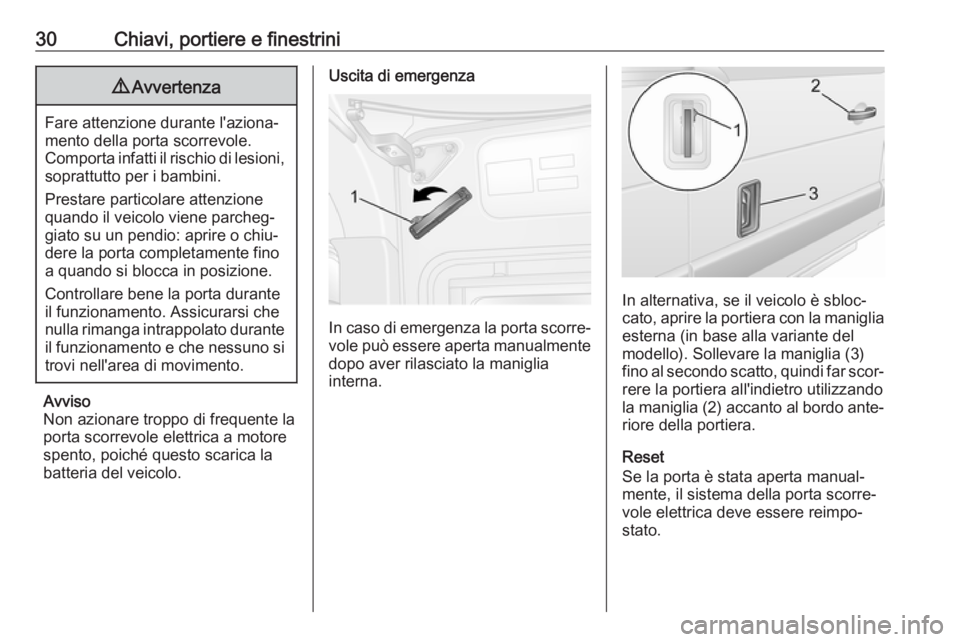

30Chiavi, portiere e finestrini9Avvertenza
Fare attenzione durante l'aziona‐
mento della porta scorrevole.
Comporta infatti il rischio di lesioni, soprattutto per i bambini.
Prestare particolare attenzione
quando il veicolo viene parcheg‐
giato su un pendio: aprire o chiu‐
dere la porta completamente fino
a quando si blocca in posizione.
Controllare bene la porta durante
il funzionamento. Assicurarsi che
nulla rimanga intrappolato durante il funzionamento e che nessuno sitrovi nell'area di movimento.
Avviso
Non azionare troppo di frequente la
porta scorrevole elettrica a motore
spento, poiché questo scarica la
batteria del veicolo.
Uscita di emergenza
In caso di emergenza la porta scorre‐ vole può essere aperta manualmente
dopo aver rilasciato la maniglia
interna.
In alternativa, se il veicolo è sbloc‐
cato, aprire la portiera con la maniglia
esterna (in base alla variante del
modello). Sollevare la maniglia (3) fino al secondo scatto, quindi far scor‐ rere la portiera all'indietro utilizzando
la maniglia (2) accanto al bordo ante‐
riore della portiera.
Reset
Se la porta è stata aperta manual‐
mente, il sistema della porta scorre‐
vole elettrica deve essere reimpo‐
stato.
Page 33 of 277

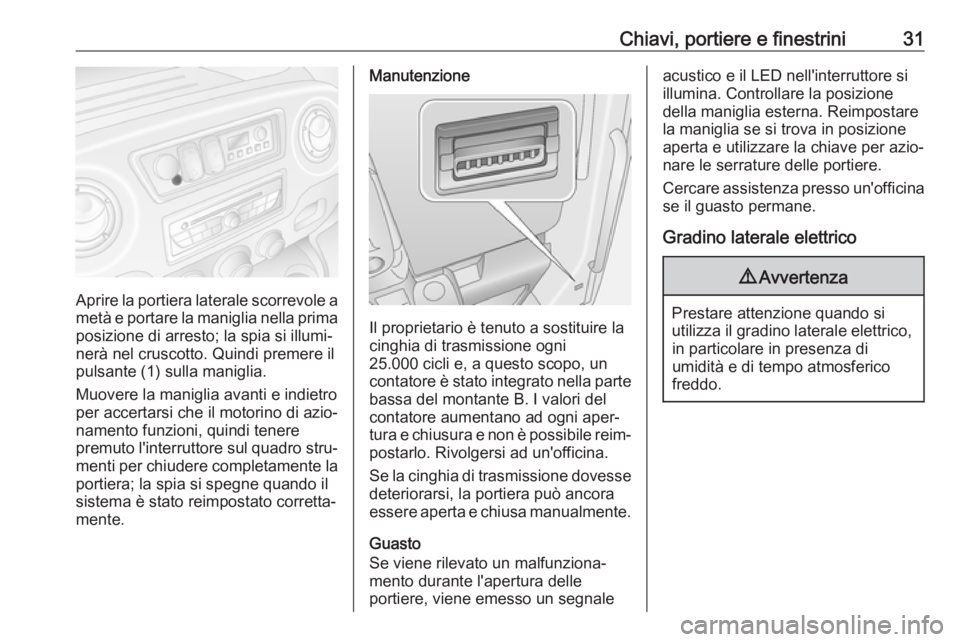

Chiavi, portiere e finestrini31
Aprire la portiera laterale scorrevole a
metà e portare la maniglia nella prima posizione di arresto; la spia si illumi‐
nerà nel cruscotto. Quindi premere il
pulsante (1) sulla maniglia.
Muovere la maniglia avanti e indietro
per accertarsi che il motorino di azio‐
namento funzioni, quindi tenere
premuto l'interruttore sul quadro stru‐
menti per chiudere completamente la portiera; la spia si spegne quando ilsistema è stato reimpostato corretta‐
mente.
Manutenzione
Il proprietario è tenuto a sostituire la
cinghia di trasmissione ogni
25.000 cicli e, a questo scopo, un
contatore è stato integrato nella parte
bassa del montante B. I valori del
contatore aumentano ad ogni aper‐
tura e chiusura e non è possibile reim‐ postarlo. Rivolgersi ad un'officina.
Se la cinghia di trasmissione dovesse
deteriorarsi, la portiera può ancora
essere aperta e chiusa manualmente.
Guasto
Se viene rilevato un malfunziona‐
mento durante l'apertura delle
portiere, viene emesso un segnale
acustico e il LED nell'interruttore si
illumina. Controllare la posizione
della maniglia esterna. Reimpostare
la maniglia se si trova in posizione
aperta e utilizzare la chiave per azio‐
nare le serrature delle portiere.
Cercare assistenza presso un'officina se il guasto permane.
Gradino laterale elettrico9 Avvertenza
Prestare attenzione quando si
utilizza il gradino laterale elettrico, in particolare in presenza di
umidità e di tempo atmosferico
freddo.
Page 34 of 277

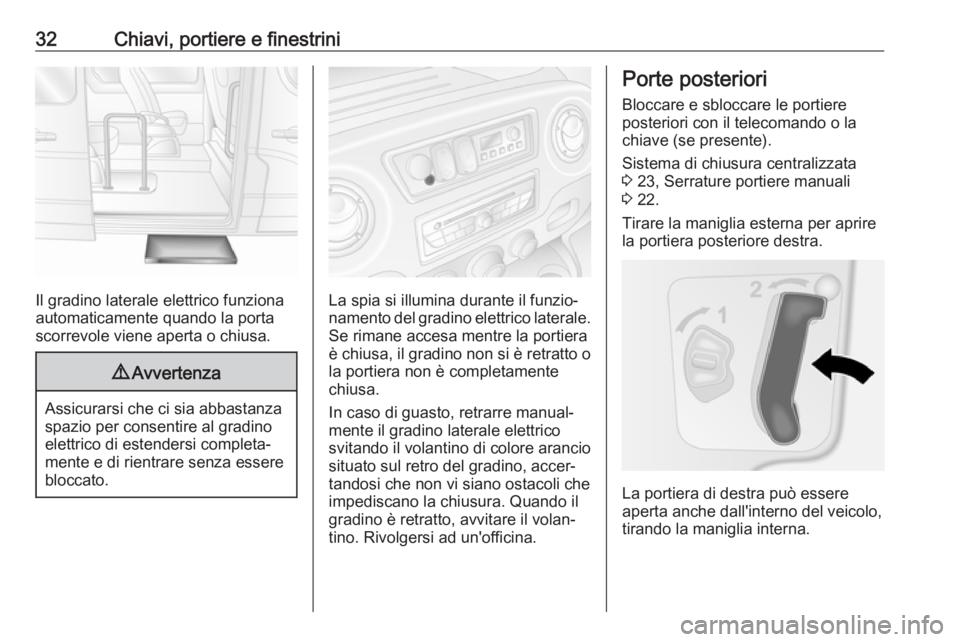

32Chiavi, portiere e finestrini
Il gradino laterale elettrico funziona
automaticamente quando la porta
scorrevole viene aperta o chiusa.
9 Avvertenza
Assicurarsi che ci sia abbastanza
spazio per consentire al gradino
elettrico di estendersi completa‐ mente e di rientrare senza essere
bloccato.
La spia si illumina durante il funzio‐
namento del gradino elettrico laterale. Se rimane accesa mentre la portiera
è chiusa, il gradino non si è retratto o
la portiera non è completamente
chiusa.
In caso di guasto, retrarre manual‐
mente il gradino laterale elettrico
svitando il volantino di colore arancio
situato sul retro del gradino, accer‐
tandosi che non vi siano ostacoli che impediscano la chiusura. Quando il
gradino è retratto, avvitare il volan‐
tino. Rivolgersi ad un'officina.
Porte posteriori
Bloccare e sbloccare le portiere
posteriori con il telecomando o la
chiave (se presente).
Sistema di chiusura centralizzata
3 23, Serrature portiere manuali
3 22.
Tirare la maniglia esterna per aprire la portiera posteriore destra.
La portiera di destra può essere
aperta anche dall'interno del veicolo,
tirando la maniglia interna.
Page 35 of 277
Chiavi, portiere e finestrini33
Per aprire poi la porta posteriore sini‐
stra è necessario sbloccarla tramite la leva.
9 Avvertenza
Le luci posteriori possono non
essere visibili se le portiere poste‐ riori sono aperte e il veicolo è
parcheggiato sul bordo della
strada.
Rendere visibile il veicolo ai
conducenti degli altri veicoli utiliz‐
zando il triangolo di emergenza o
altri dispositivi specificati nelle
norme di regolazione stradale.
Le porte sono tenute aperte a 90° dai
relativi fermaporta.
Per aprire le portiere a 180° o ad una
posizione maggiore (in base al
modello), sganciare i fermaporta dai fermi presenti sul telaio delle portiere
e aprirle come desiderato.
Se aperte a 270°, le portiere vengono
mantenute in posizione da magneti sulla carrozzeria.
9 Avvertenza
Verificare che le porte siano
fissate se completamente aperte.
Le porte aperte potrebbero sbat‐
tere in caso di vento!
Durante la chiusura delle portiere,
fissare i fermaporta alla rispettiva
chiusura sul telaio della portiera.
Page 36 of 277

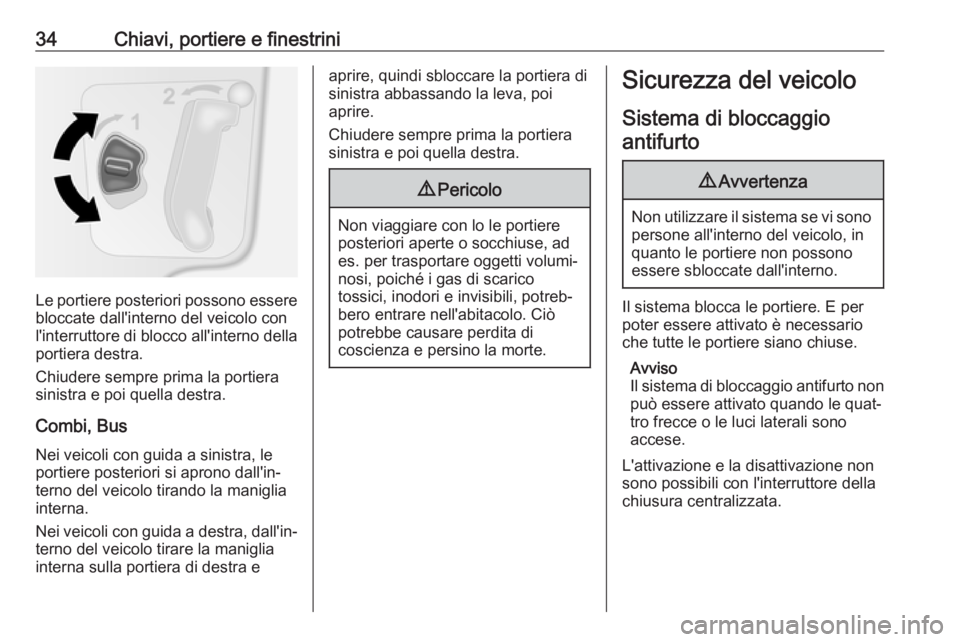

34Chiavi, portiere e finestrini
Le portiere posteriori possono essere
bloccate dall'interno del veicolo con
l'interruttore di blocco all'interno della portiera destra.
Chiudere sempre prima la portiera
sinistra e poi quella destra.
Combi, Bus Nei veicoli con guida a sinistra, le
portiere posteriori si aprono dall'in‐
terno del veicolo tirando la maniglia
interna.
Nei veicoli con guida a destra, dall'in‐ terno del veicolo tirare la manigliainterna sulla portiera di destra e
aprire, quindi sbloccare la portiera di
sinistra abbassando la leva, poi
aprire.
Chiudere sempre prima la portiera
sinistra e poi quella destra.9 Pericolo
Non viaggiare con lo le portiere
posteriori aperte o socchiuse, ad
es. per trasportare oggetti volumi‐ nosi, poiché i gas di scarico
tossici, inodori e invisibili, potreb‐
bero entrare nell'abitacolo. Ciò
potrebbe causare perdita di
coscienza e persino la morte.
Sicurezza del veicolo
Sistema di bloccaggio antifurto9 Avvertenza
Non utilizzare il sistema se vi sono
persone all'interno del veicolo, in
quanto le portiere non possono
essere sbloccate dall'interno.
Il sistema blocca le portiere. E per
poter essere attivato è necessario
che tutte le portiere siano chiuse.
Avviso
Il sistema di bloccaggio antifurto non può essere attivato quando le quat‐
tro frecce o le luci laterali sono
accese.
L'attivazione e la disattivazione non
sono possibili con l'interruttore della
chiusura centralizzata.
Page 37 of 277

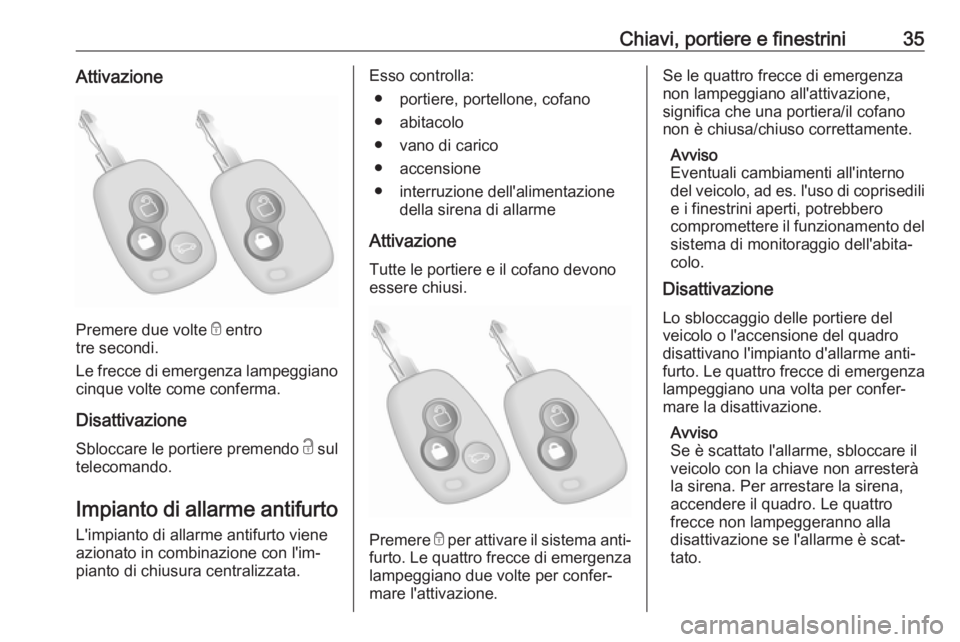

Chiavi, portiere e finestrini35Attivazione
Premere due volte e entro
tre secondi.
Le frecce di emergenza lampeggiano cinque volte come conferma.
Disattivazione Sbloccare le portiere premendo c sul
telecomando.
Impianto di allarme antifurtoL'impianto di allarme antifurto viene
azionato in combinazione con l'im‐ pianto di chiusura centralizzata.
Esso controlla:
● portiere, portellone, cofano
● abitacolo
● vano di carico
● accensione
● interruzione dell'alimentazione della sirena di allarme
Attivazione Tutte le portiere e il cofano devono
essere chiusi.
Premere e per attivare il sistema anti‐
furto. Le quattro frecce di emergenza
lampeggiano due volte per confer‐
mare l'attivazione.
Se le quattro frecce di emergenza
non lampeggiano all'attivazione,
significa che una portiera/il cofano
non è chiusa/chiuso correttamente.
Avviso
Eventuali cambiamenti all'interno
del veicolo, ad es. l'uso di coprisedili e i finestrini aperti, potrebbero
compromettere il funzionamento del
sistema di monitoraggio dell'abita‐
colo.
Disattivazione
Lo sbloccaggio delle portiere del
veicolo o l'accensione del quadro
disattivano l'impianto d'allarme anti‐
furto. Le quattro frecce di emergenza
lampeggiano una volta per confer‐
mare la disattivazione.
Avviso
Se è scattato l'allarme, sbloccare il
veicolo con la chiave non arresterà
la sirena. Per arrestare la sirena,
accendere il quadro. Le quattro
frecce non lampeggeranno alla
disattivazione se l'allarme è scat‐
tato.
Page 38 of 277

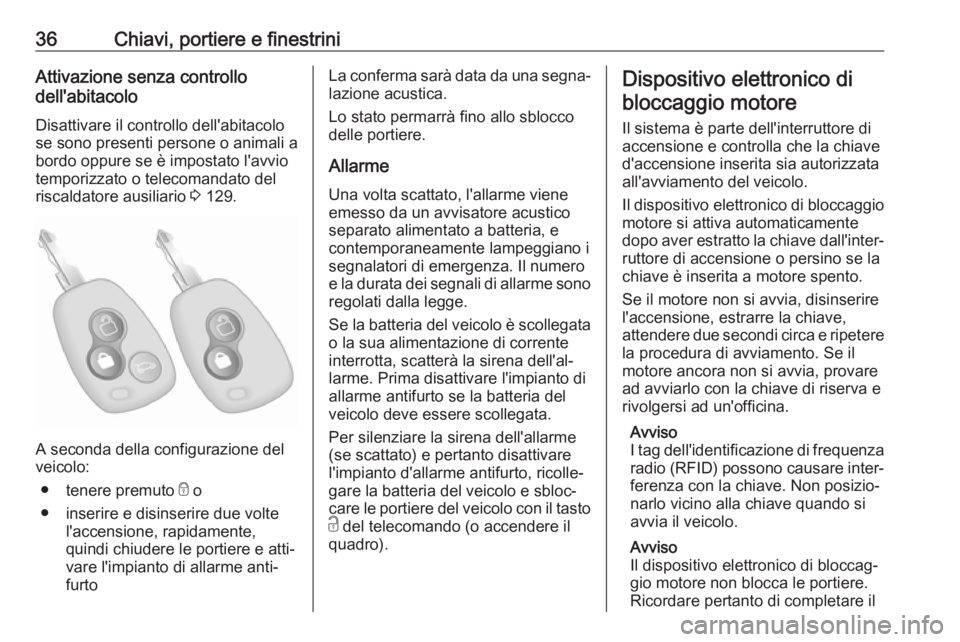

36Chiavi, portiere e finestriniAttivazione senza controllo
dell'abitacolo
Disattivare il controllo dell'abitacolo
se sono presenti persone o animali a
bordo oppure se è impostato l'avvio
temporizzato o telecomandato del
riscaldatore ausiliario 3 129.
A seconda della configurazione del
veicolo:
● tenere premuto e o
● inserire e disinserire due volte l'accensione, rapidamente,
quindi chiudere le portiere e atti‐
vare l'impianto di allarme anti‐
furto
La conferma sarà data da una segna‐ lazione acustica.
Lo stato permarrà fino allo sblocco
delle portiere.
Allarme
Una volta scattato, l'allarme viene
emesso da un avvisatore acustico
separato alimentato a batteria, e
contemporaneamente lampeggiano i
segnalatori di emergenza. Il numero
e la durata dei segnali di allarme sono regolati dalla legge.
Se la batteria del veicolo è scollegata
o la sua alimentazione di corrente interrotta, scatterà la sirena dell'al‐
larme. Prima disattivare l'impianto di
allarme antifurto se la batteria del
veicolo deve essere scollegata.
Per silenziare la sirena dell'allarme
(se scattato) e pertanto disattivare
l'impianto d'allarme antifurto, ricolle‐
gare la batteria del veicolo e sbloc‐
care le portiere del veicolo con il tasto
c del telecomando (o accendere il
quadro).Dispositivo elettronico di
bloccaggio motore
Il sistema è parte dell'interruttore diaccensione e controlla che la chiave
d'accensione inserita sia autorizzata
all'avviamento del veicolo.
Il dispositivo elettronico di bloccaggio motore si attiva automaticamente
dopo aver estratto la chiave dall'inter‐ ruttore di accensione o persino se la
chiave è inserita a motore spento.
Se il motore non si avvia, disinserire
l'accensione, estrarre la chiave,
attendere due secondi circa e ripetere
la procedura di avviamento. Se il
motore ancora non si avvia, provare
ad avviarlo con la chiave di riserva e
rivolgersi ad un'officina.
Avviso
I tag dell'identificazione di frequenza
radio (RFID) possono causare inter‐ ferenza con la chiave. Non posizio‐
narlo vicino alla chiave quando si
avvia il veicolo.
Avviso
Il dispositivo elettronico di bloccag‐
gio motore non blocca le portiere.
Ricordare pertanto di completare il
Page 39 of 277

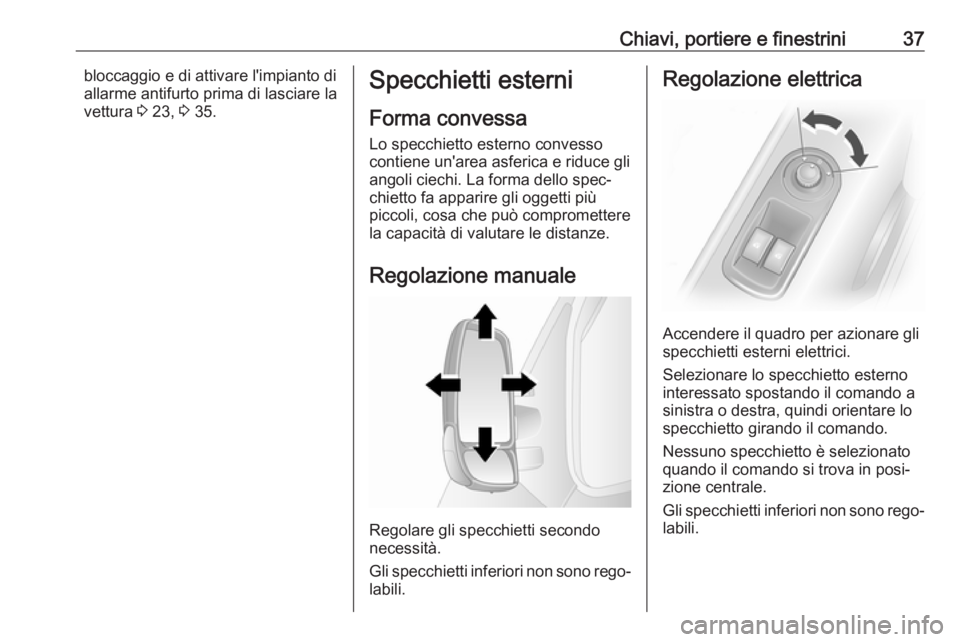

Chiavi, portiere e finestrini37bloccaggio e di attivare l'impianto di
allarme antifurto prima di lasciare la
vettura 3 23, 3 35.Specchietti esterni
Forma convessa
Lo specchietto esterno convesso
contiene un'area asferica e riduce gli
angoli ciechi. La forma dello spec‐
chietto fa apparire gli oggetti più
piccoli, cosa che può compromettere
la capacità di valutare le distanze.
Regolazione manuale
Regolare gli specchietti secondo
necessità.
Gli specchietti inferiori non sono rego‐
labili.
Regolazione elettrica
Accendere il quadro per azionare gli
specchietti esterni elettrici.
Selezionare lo specchietto esterno
interessato spostando il comando a
sinistra o destra, quindi orientare lo
specchietto girando il comando.
Nessuno specchietto è selezionato
quando il comando si trova in posi‐
zione centrale.
Gli specchietti inferiori non sono rego‐
labili.
Page 40 of 277

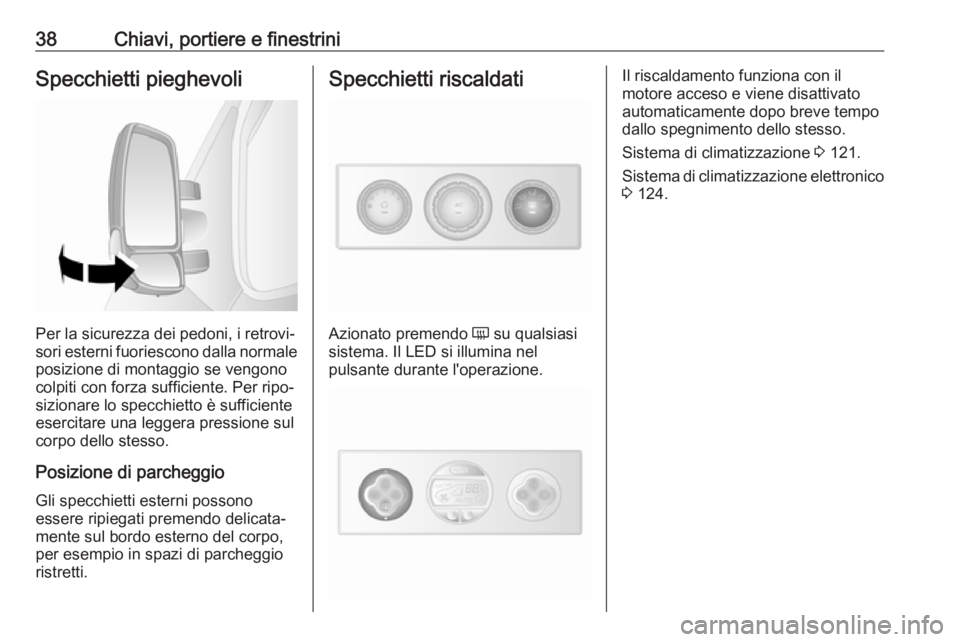

38Chiavi, portiere e finestriniSpecchietti pieghevoli
Per la sicurezza dei pedoni, i retrovi‐
sori esterni fuoriescono dalla normale posizione di montaggio se vengono
colpiti con forza sufficiente. Per ripo‐
sizionare lo specchietto è sufficiente
esercitare una leggera pressione sul
corpo dello stesso.
Posizione di parcheggio Gli specchietti esterni possono
essere ripiegati premendo delicata‐
mente sul bordo esterno del corpo,
per esempio in spazi di parcheggio ristretti.
Specchietti riscaldati
Azionato premendo Ü su qualsiasi
sistema. Il LED si illumina nel
pulsante durante l'operazione.
Il riscaldamento funziona con il
motore acceso e viene disattivato
automaticamente dopo breve tempo
dallo spegnimento dello stesso.
Sistema di climatizzazione 3 121.
Sistema di climatizzazione elettronico
3 124.
