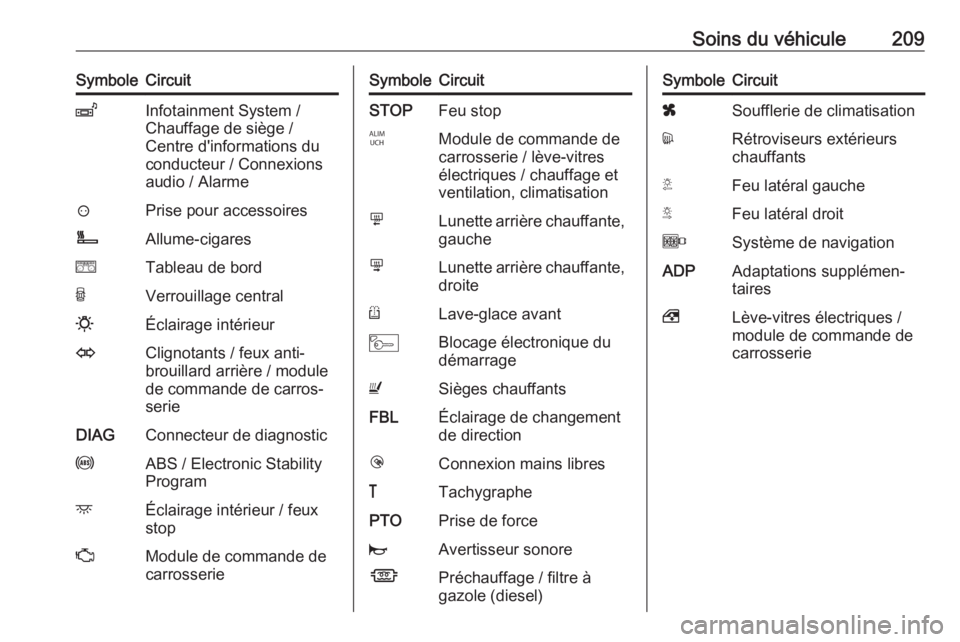

Soins du véhicule209SymboleCircuitZInfotainment System /
Chauffage de siège /
Centre d'informations du
conducteur / Connexions
audio / Alarme?Prise pour accessoiresÌAllume-cigareseTableau de bordUVerrouillage central0Éclairage intérieurOClignotants / feux anti‐
brouillard arrière / module
de commande de carros‐
serieDIAGConnecteur de diagnosticuABS / Electronic Stability
ProgramdÉclairage intérieur / feux
stopZModule de commande de
carrosserieSymboleCircuitSTOPFeu stopIModule de commande de
carrosserie / lève-vitres
électriques / chauffage et
ventilation, climatisationmLunette arrière chauffante, gauchenLunette arrière chauffante,
droiteRLave-glace avantMBlocage électronique du
démarrageUSièges chauffantsFBLÉclairage de changement
de directionlConnexion mains libres&TachygraphePTOPrise de forcejAvertisseur sonoreÍPréchauffage / filtre à
gazole (diesel)SymboleCircuitxSoufflerie de climatisationdRétroviseurs extérieurs
chauffantsTFeu latéral gaucheSFeu latéral droitOSystème de navigationADPAdaptations supplémen‐
taires,Lève-vitres électriques /
module de commande de
carrosserie

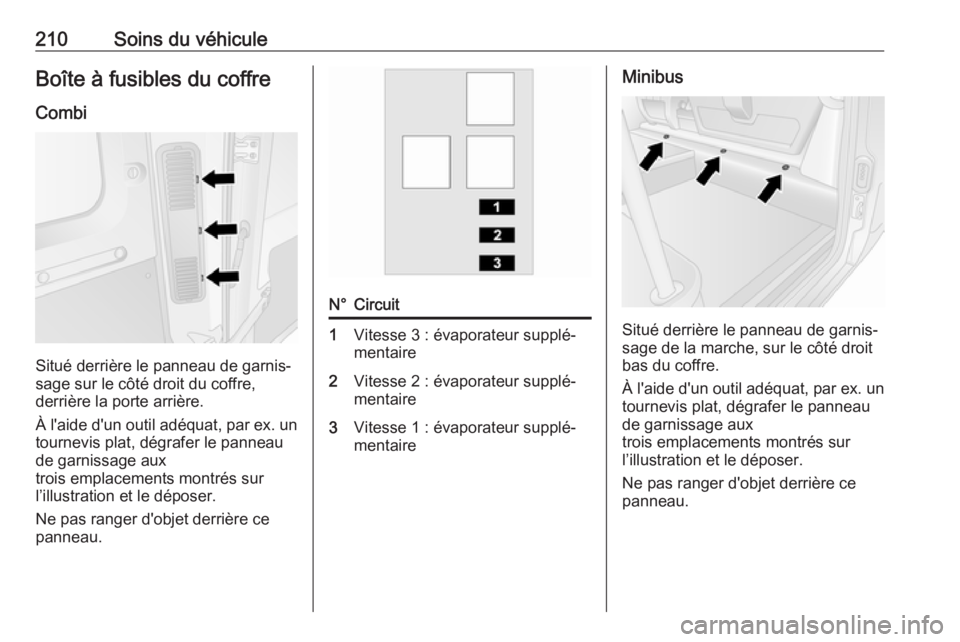

210Soins du véhiculeBoîte à fusibles du coffreCombi
Situé derrière le panneau de garnis‐
sage sur le côté droit du coffre,
derrière la porte arrière.
À l'aide d'un outil adéquat, par ex. un tournevis plat, dégrafer le panneau
de garnissage aux
trois emplacements montrés sur
l’illustration et le déposer.
Ne pas ranger d'objet derrière ce
panneau.
N°Circuit1Vitesse 3 : évaporateur supplé‐
mentaire2Vitesse 2 : évaporateur supplé‐
mentaire3Vitesse 1 : évaporateur supplé‐
mentaireMinibus
Situé derrière le panneau de garnis‐
sage de la marche, sur le côté droit
bas du coffre.
À l'aide d'un outil adéquat, par ex. un tournevis plat, dégrafer le panneau
de garnissage aux
trois emplacements montrés sur
l’illustration et le déposer.
Ne pas ranger d'objet derrière ce
panneau.

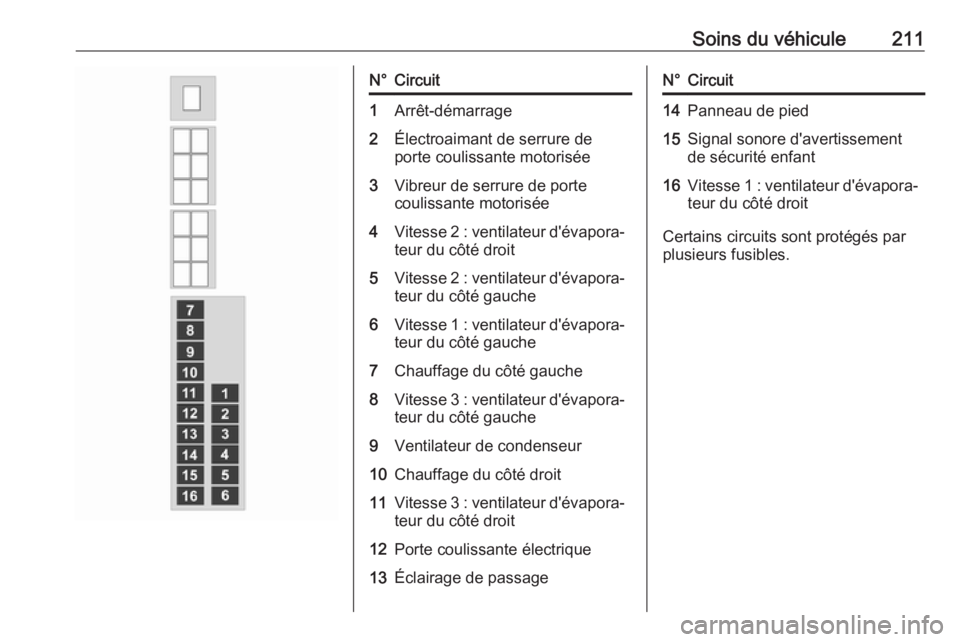

Soins du véhicule211N°Circuit1Arrêt-démarrage2Électroaimant de serrure de
porte coulissante motorisée3Vibreur de serrure de porte
coulissante motorisée4Vitesse 2 : ventilateur d'évapora‐
teur du côté droit5Vitesse 2 : ventilateur d'évapora‐
teur du côté gauche6Vitesse 1 : ventilateur d'évapora‐ teur du côté gauche7Chauffage du côté gauche8Vitesse 3 : ventilateur d'évapora‐
teur du côté gauche9Ventilateur de condenseur10Chauffage du côté droit11Vitesse 3 : ventilateur d'évapora‐
teur du côté droit12Porte coulissante électrique13Éclairage de passageN°Circuit14Panneau de pied15Signal sonore d'avertissement
de sécurité enfant16Vitesse 1 : ventilateur d'évapora‐
teur du côté droit
Certains circuits sont protégés par
plusieurs fusibles.

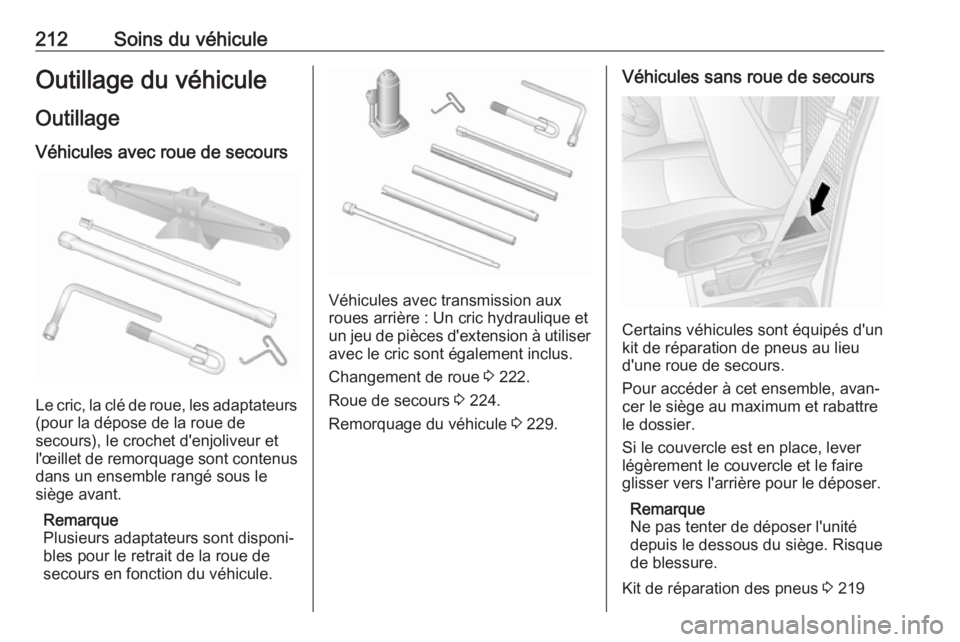

212Soins du véhiculeOutillage du véhiculeOutillage Véhicules avec roue de secours
Le cric, la clé de roue, les adaptateurs (pour la dépose de la roue de
secours), le crochet d'enjoliveur et
l'œillet de remorquage sont contenus
dans un ensemble rangé sous le
siège avant.
Remarque
Plusieurs adaptateurs sont disponi‐
bles pour le retrait de la roue de
secours en fonction du véhicule.
Véhicules avec transmission aux
roues arrière : Un cric hydraulique et
un jeu de pièces d'extension à utiliser avec le cric sont également inclus.
Changement de roue 3 222.
Roue de secours 3 224.
Remorquage du véhicule 3 229.
Véhicules sans roue de secours
Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
Pour accéder à cet ensemble, avan‐
cer le siège au maximum et rabattre
le dossier.
Si le couvercle est en place, lever
légèrement le couvercle et le faire
glisser vers l'arrière pour le déposer.
Remarque
Ne pas tenter de déposer l'unité
depuis le dessous du siège. Risque
de blessure.
Kit de réparation des pneus 3 219

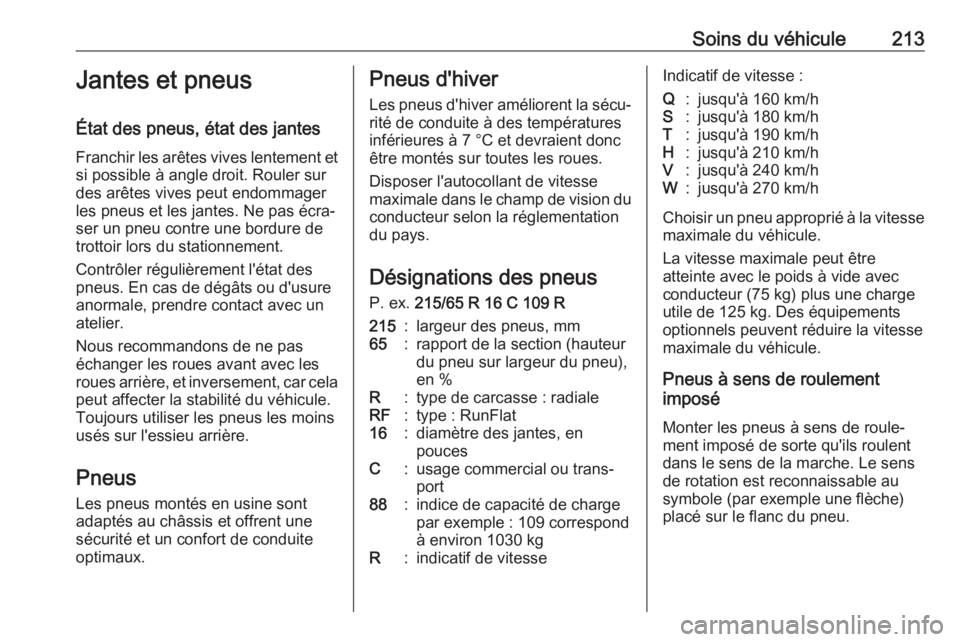

Soins du véhicule213Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des pneus. En cas de dégâts ou d'usureanormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus
Les pneus montés en usine sont
adaptés au châssis et offrent une
sécurité et un confort de conduite optimaux.Pneus d'hiver
Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse
maximale dans le champ de vision du
conducteur selon la réglementation
du pays.
Désignations des pneus P. ex. 215/65 R 16 C 109 R215:largeur des pneus, mm65:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : radialeRF:type : RunFlat16:diamètre des jantes, en
poucesC:usage commercial ou trans‐
port88:indice de capacité de charge
par exemple : 109 correspond
à environ 1030 kgR:indicatif de vitesseIndicatif de vitesse :Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule.
La vitesse maximale peut être
atteinte avec le poids à vide avec conducteur (75 kg) plus une charge
utile de 125 kg. Des équipements
optionnels peuvent réduire la vitesse maximale du véhicule.
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens de rotation est reconnaissable ausymbole (par exemple une flèche)
placé sur le flanc du pneu.

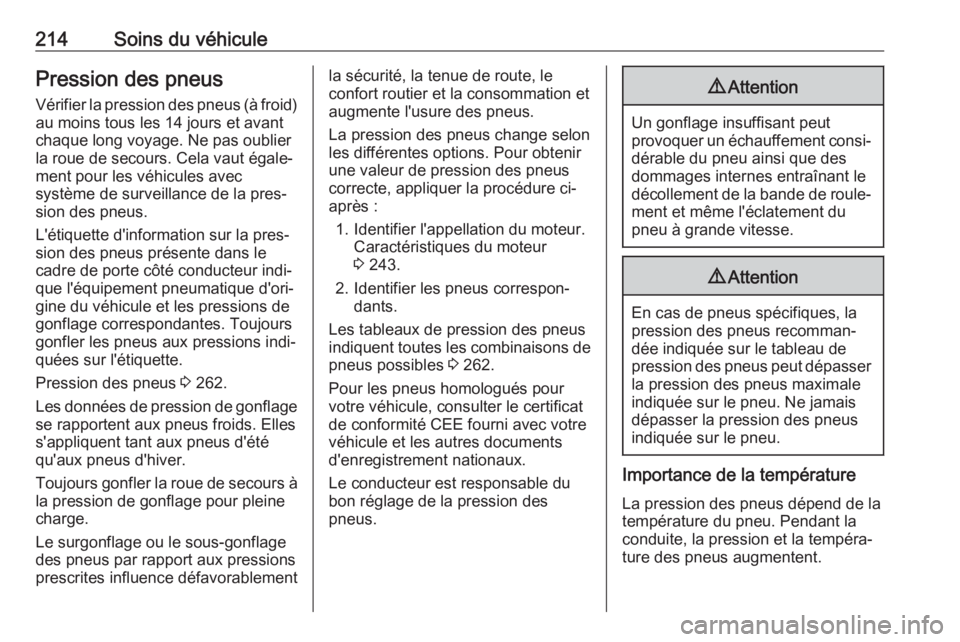

214Soins du véhiculePression des pneusVérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec
système de surveillance de la pres‐ sion des pneus.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte côté conducteur indi‐
que l'équipement pneumatique d'ori‐
gine du véhicule et les pressions de
gonflage correspondantes. Toujours gonfler les pneus aux pressions indi‐quées sur l'étiquette.
Pression des pneus 3 262.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablementla sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneuscorrecte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 243.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 262.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Importance de la température
La pression des pneus dépend de la température du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent.

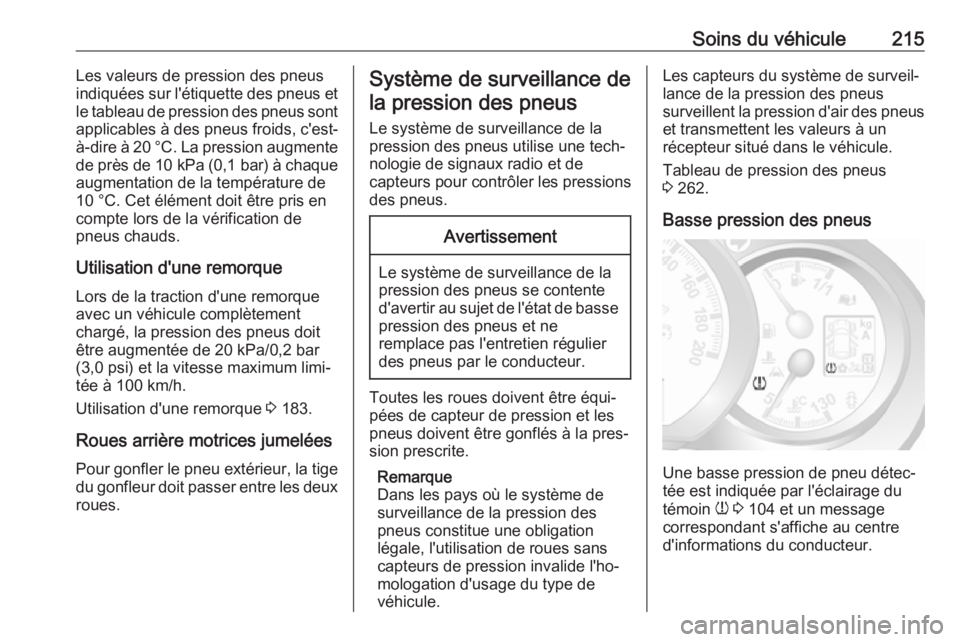

Soins du véhicule215Les valeurs de pression des pneus
indiquées sur l'étiquette des pneus et
le tableau de pression des pneus sont
applicables à des pneus froids, c'est-
à-dire à 20 °C. La pression augmente de près de 10 kPa (0,1 bar) à chaque
augmentation de la température de
10 °C. Cet élément doit être pris en
compte lors de la vérification de
pneus chauds.
Utilisation d'une remorque Lors de la traction d'une remorque
avec un véhicule complètement
chargé, la pression des pneus doit
être augmentée de 20 kPa/0,2 bar
(3,0 psi) et la vitesse maximum limi‐ tée à 100 km/h.
Utilisation d'une remorque 3 183.
Roues arrière motrices jumelées Pour gonfler le pneu extérieur, la tige
du gonfleur doit passer entre les deux roues.Système de surveillance de
la pression des pneus
Le système de surveillance de la
pression des pneus utilise une tech‐
nologie de signaux radio et de
capteurs pour contrôler les pressions
des pneus.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne
remplace pas l'entretien régulier
des pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de surveillance de la pression des
pneus constitue une obligation
légale, l'utilisation de roues sans
capteurs de pression invalide l'ho‐
mologation d'usage du type de
véhicule.
Les capteurs du système de surveil‐
lance de la pression des pneus
surveillent la pression d'air des pneus et transmettent les valeurs à un
récepteur situé dans le véhicule.
Tableau de pression des pneus
3 262.
Basse pression des pneus
Une basse pression de pneu détec‐
tée est indiquée par l'éclairage du
témoin w 3 104 et un message
correspondant s'affiche au centre
d'informations du conducteur.

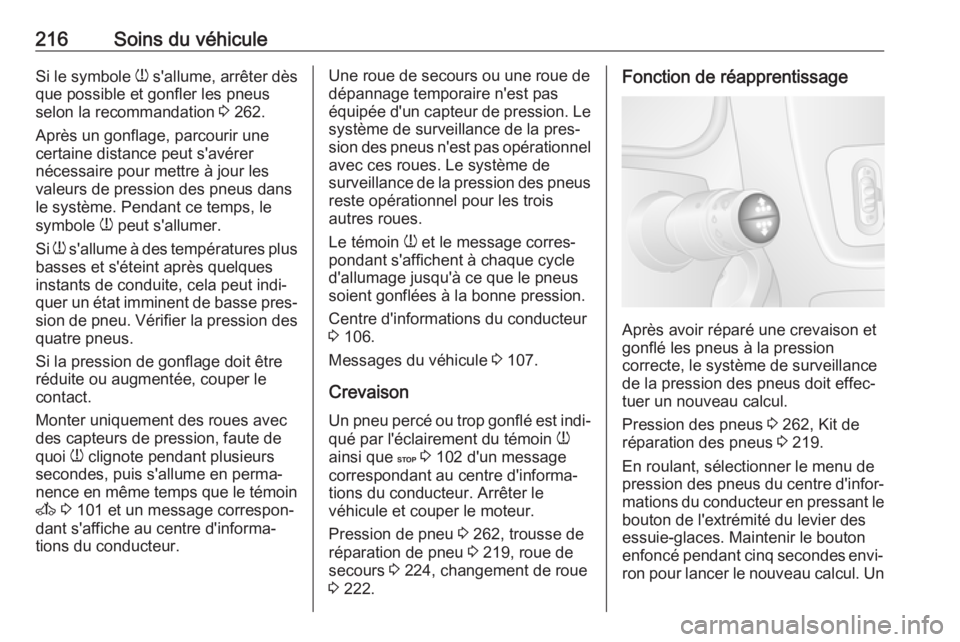

216Soins du véhiculeSi le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 262.
Après un gonflage, parcourir une
certaine distance peut s'avérer
nécessaire pour mettre à jour les
valeurs de pression des pneus dans
le système. Pendant ce temps, le
symbole w peut s'allumer.
Si w s'allume à des températures plus
basses et s'éteint après quelques
instants de conduite, cela peut indi‐
quer un état imminent de basse pres‐
sion de pneu. Vérifier la pression des quatre pneus.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact.
Monter uniquement des roues avec
des capteurs de pression, faute de
quoi w clignote pendant plusieurs
secondes, puis s'allume en perma‐
nence en même temps que le témoin
A 3 101 et un message correspon‐
dant s'affiche au centre d'informa‐
tions du conducteur.Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le système de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces roues. Le système de
surveillance de la pression des pneus reste opérationnel pour les trois
autres roues.
Le témoin w et le message corres‐
pondant s'affichent à chaque cycle
d'allumage jusqu'à ce que le pneus
soient gonflées à la bonne pression.
Centre d'informations du conducteur 3 106.
Messages du véhicule 3 107.
Crevaison
Un pneu percé ou trop gonflé est indi‐ qué par l'éclairement du témoin w
ainsi que C 3 102 d'un message
correspondant au centre d'informa‐ tions du conducteur. Arrêter le
véhicule et couper le moteur.
Pression de pneu 3 262, trousse de
réparation de pneu 3 219, roue de
secours 3 224, changement de roue
3 222.Fonction de réapprentissage
Après avoir réparé une crevaison et
gonflé les pneus à la pression
correcte, le système de surveillance
de la pression des pneus doit effec‐ tuer un nouveau calcul.
Pression des pneus 3 262, Kit de
réparation des pneus 3 219.
En roulant, sélectionner le menu de
pression des pneus du centre d'infor‐ mations du conducteur en pressant le bouton de l'extrémité du levier des
essuie-glaces. Maintenir le bouton
enfoncé pendant cinq secondes envi‐
ron pour lancer le nouveau calcul. Un

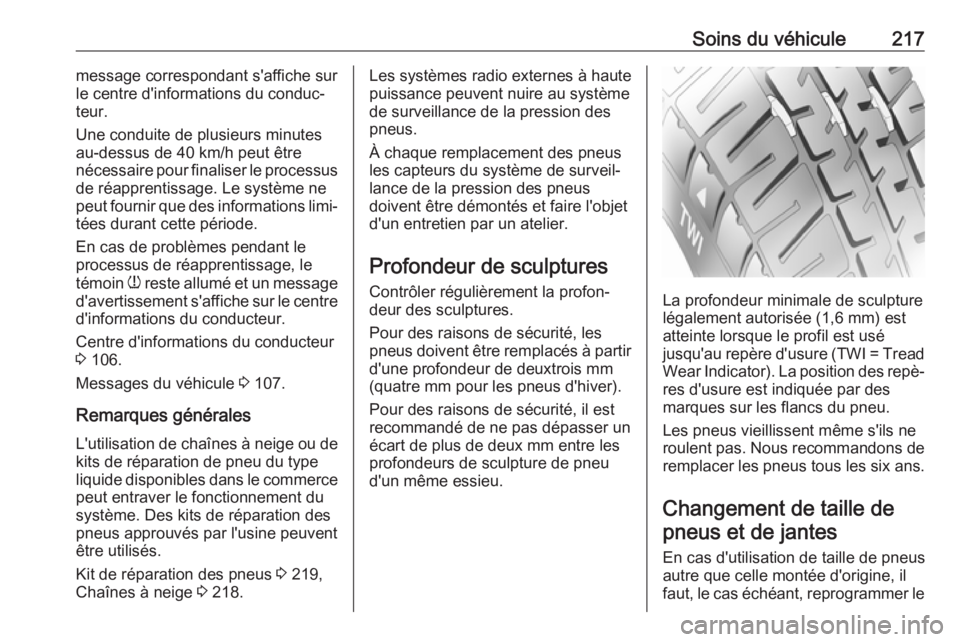

Soins du véhicule217message correspondant s'affiche surle centre d'informations du conduc‐
teur.
Une conduite de plusieurs minutes
au-dessus de 40 km/h peut être
nécessaire pour finaliser le processus
de réapprentissage. Le système ne
peut fournir que des informations limi‐
tées durant cette période.
En cas de problèmes pendant le
processus de réapprentissage, le
témoin w reste allumé et un message
d'avertissement s'affiche sur le centre
d'informations du conducteur.
Centre d'informations du conducteur 3 106.
Messages du véhicule 3 107.
Remarques générales
L'utilisation de chaînes à neige ou de kits de réparation de pneu du type
liquide disponibles dans le commerce
peut entraver le fonctionnement du
système. Des kits de réparation des
pneus approuvés par l'usine peuvent
être utilisés.
Kit de réparation des pneus 3 219,
Chaînes à neige 3 218.Les systèmes radio externes à haute
puissance peuvent nuire au système
de surveillance de la pression des
pneus.
À chaque remplacement des pneus
les capteurs du système de surveil‐ lance de la pression des pneus
doivent être démontés et faire l'objet
d'un entretien par un atelier.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de deuxtrois mm
(quatre mm pour les pneus d'hiver).
Pour des raisons de sécurité, il est
recommandé de ne pas dépasser un
écart de plus de deux mm entre les
profondeurs de sculpture de pneu
d'un même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐
res d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les six ans.
Changement de taille de pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer le

218Soins du véhiculecompteur de vitesse électronique
ainsi que la pression de gonflage
nominale et procéder à d'autres modi‐ fications du véhicule.
Après avoir changé de taille de pneu,
faire remplacer l'étiquette de pression
de gonflage 3 215.9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte
de l'homologation d'usage du
véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Chaînes à neige
Les chaînes à neige ne sont autori‐
sées que sur les roues motrices.
Sur les véhicules avec roues arrièrejumelées, des chaînes à neige sont
uniquement autorisées sur les roues
extérieures.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
15 mm, fermoir de chaîne compris.9 Attention
Un pneu endommagé est un pneu
qui peut éclater.
Les enjoliveurs sur les jantes en acier
peuvent entrer en contact avec des
parties des chaînes. Si tel est le cas, enlever les enjoliveurs.
Des chaînes à neige peuvent unique‐ ment être utilisées à des vitesses
inférieures à 50 km/h et elles ne
peuvent être utilisées que brièvement
sur des routes dégagées de neige car
elles sont soumises à une usure
rapide sur un revêtement dur et
peuvent se briser.
L'utilisation de chaînes à neige n'est
pas permise sur la roue de secours
temporaire ou sur des roues de diffé‐ rentes tailles que celles montées en
usine.
