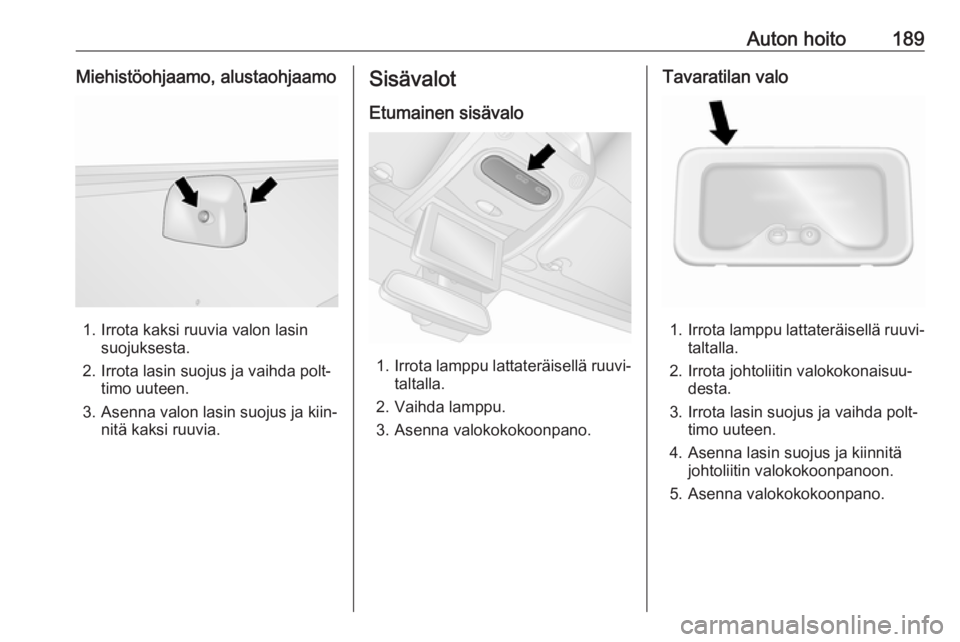

Auton hoito189Miehistöohjaamo, alustaohjaamo
1. Irrota kaksi ruuvia valon lasinsuojuksesta.
2. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
3. Asenna valon lasin suojus ja kiin‐ nitä kaksi ruuvia.
Sisävalot
Etumainen sisävalo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Vaihda lamppu.
3. Asenna valokokokoonpano.
Tavaratilan valo
1. Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Irrota johtoliitin valokokonaisuu‐ desta.
3. Irrota lasin suojus ja vaihda polt‐ timo uuteen.
4. Asenna lasin suojus ja kiinnitä johtoliitin valokokoonpanoon.
5. Asenna valokokokoonpano.

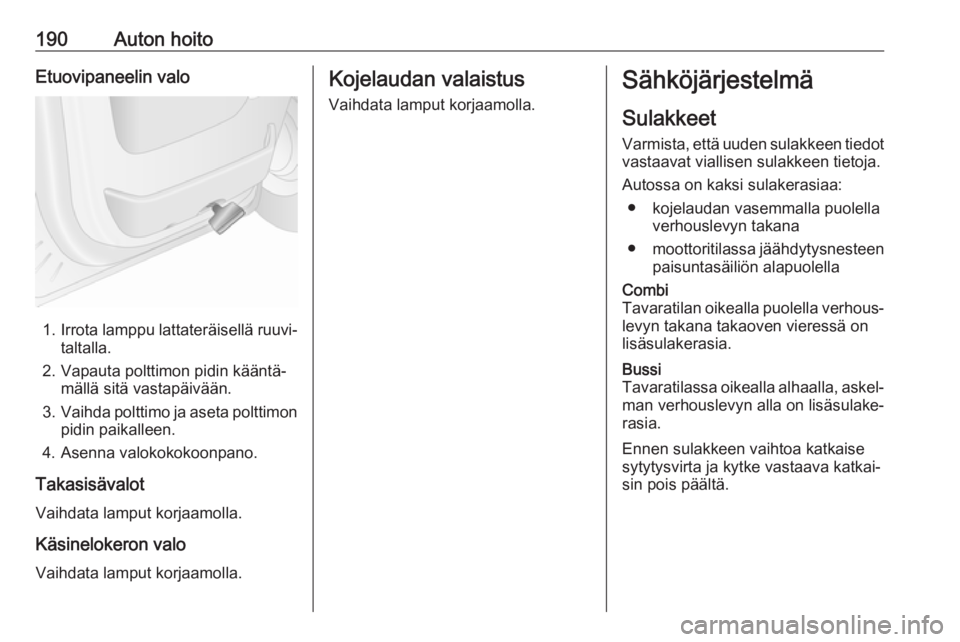

190Auton hoitoEtuovipaneelin valo
1.Irrota lamppu lattateräisellä ruuvi‐
taltalla.
2. Vapauta polttimon pidin kääntä‐ mällä sitä vastapäivään.
3. Vaihda polttimo ja aseta polttimon
pidin paikalleen.
4. Asenna valokokokoonpano.
Takasisävalot Vaihdata lamput korjaamolla.
Käsinelokeron valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● kojelaudan vasemmalla puolella verhouslevyn takana
● moottoritilassa jäähdytysnesteen
paisuntasäiliön alapuolellaCombi
Tavaratilan oikealla puolella verhous‐
levyn takana takaoven vieressä on
lisäsulakerasia.Bussi
Tavaratilassa oikealla alhaalla, askel‐ man verhouslevyn alla on lisäsulake‐
rasia.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava katkai‐
sin pois päältä.

Auton hoito191

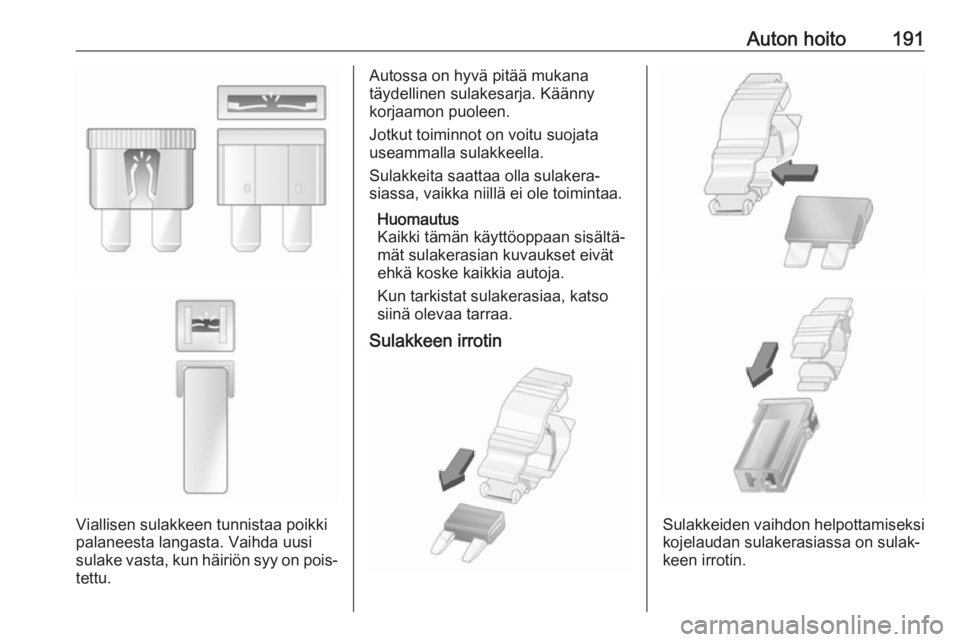

Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on pois‐ tettu.
Autossa on hyvä pitää mukana
täydellinen sulakesarja. Käänny
korjaamon puoleen.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Huomautus
Kaikki tämän käyttöoppaan sisältä‐
mät sulakerasian kuvaukset eivät
ehkä koske kaikkia autoja.
Kun tarkistat sulakerasiaa, katso
siinä olevaa tarraa.
Sulakkeen irrotin
Sulakkeiden vaihdon helpottamiseksi
kojelaudan sulakerasiassa on sulak‐
keen irrotin.

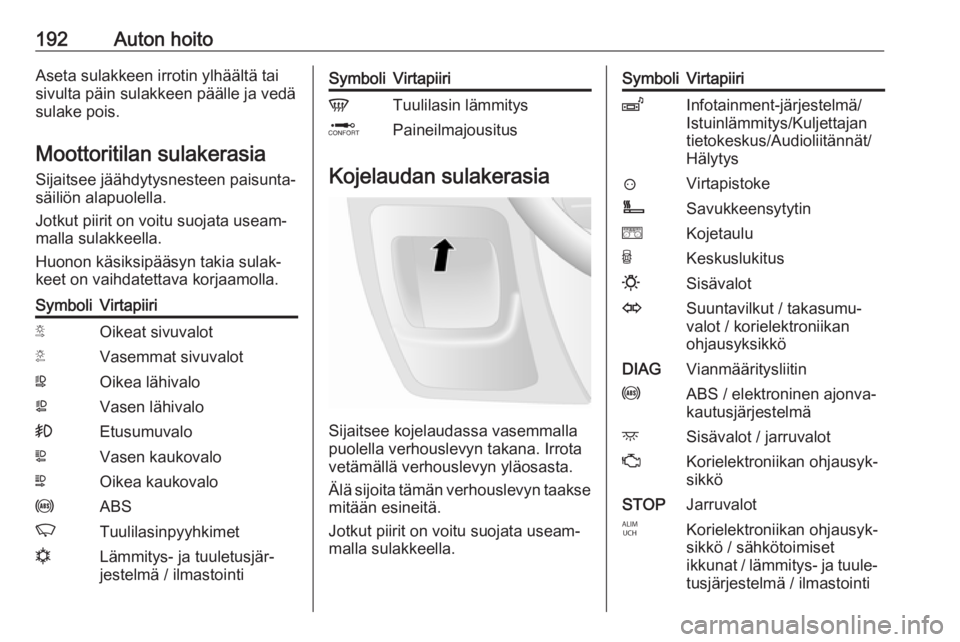

192Auton hoitoAseta sulakkeen irrotin ylhäältä taisivulta päin sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sijaitsee jäähdytysnesteen paisunta‐
säiliön alapuolella.
Jotkut piirit on voitu suojata useam‐ malla sulakkeella.
Huonon käsiksipääsyn takia sulak‐
keet on vaihdatettava korjaamolla.SymboliVirtapiiriSOikeat sivuvalotTVasemmat sivuvalotWOikea lähivaloaVasen lähivalo>EtusumuvaloLVasen kaukovaloNOikea kaukovalouABSKTuulilasinpyyhkimetnLämmitys- ja tuuletusjär‐
jestelmä / ilmastointiSymboliVirtapiiriVTuulilasin lämmitysQPaineilmajousitus
Kojelaudan sulakerasia
Sijaitsee kojelaudassa vasemmalla
puolella verhouslevyn takana. Irrota
vetämällä verhouslevyn yläosasta.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
SymboliVirtapiiriZInfotainment-järjestelmä/
Istuinlämmitys/Kuljettajan
tietokeskus/Audioliitännät/
Hälytys?VirtapistokeÌSavukkeensytytineKojetauluUKeskuslukitus0SisävalotOSuuntavilkut / takasumu‐
valot / korielektroniikan
ohjausyksikköDIAGVianmääritysliitinuABS / elektroninen ajonva‐
kautusjärjestelmädSisävalot / jarruvalotZKorielektroniikan ohjausyk‐
sikköSTOPJarruvalotIKorielektroniikan ohjausyk‐
sikkö / sähkötoimiset
ikkunat / lämmitys- ja tuule‐
tusjärjestelmä / ilmastointi

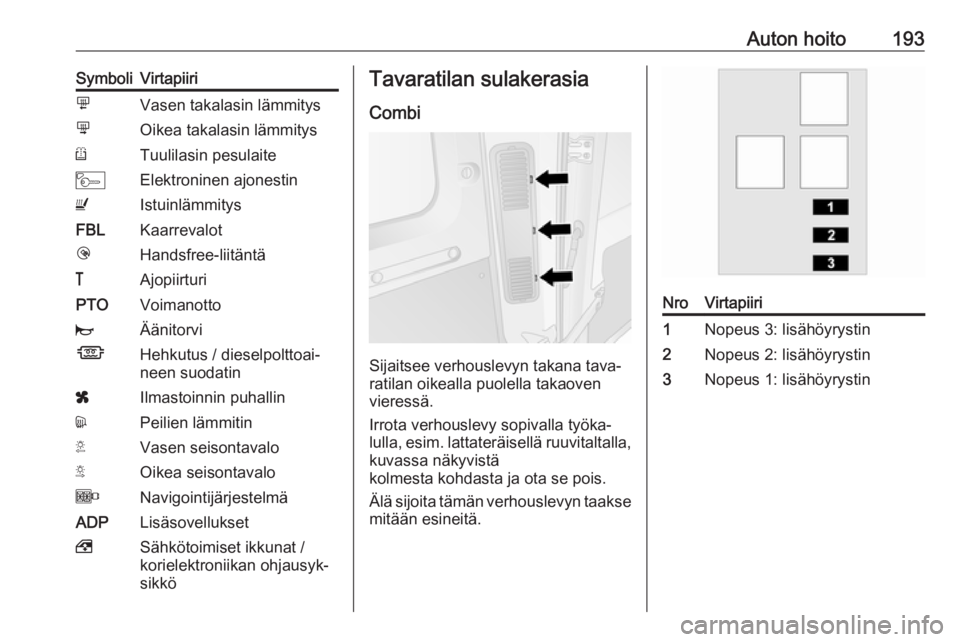

Auton hoito193SymboliVirtapiirimVasen takalasin lämmitysnOikea takalasin lämmitysRTuulilasin pesulaiteMElektroninen ajonestinUIstuinlämmitysFBLKaarrevalotlHandsfree-liitäntä&AjopiirturiPTOVoimanottojÄänitorviÍHehkutus / dieselpolttoai‐
neen suodatinxIlmastoinnin puhallindPeilien lämmitinTVasen seisontavaloSOikea seisontavaloONavigointijärjestelmäADPLisäsovellukset,Sähkötoimiset ikkunat /
korielektroniikan ohjausyk‐
sikköTavaratilan sulakerasia
Combi
Sijaitsee verhouslevyn takana tava‐
ratilan oikealla puolella takaoven vieressä.
Irrota verhouslevy sopivalla työka‐ lulla, esim. lattateräisellä ruuvitaltalla,
kuvassa näkyvistä
kolmesta kohdasta ja ota se pois.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
NroVirtapiiri1Nopeus 3: lisähöyrystin2Nopeus 2: lisähöyrystin3Nopeus 1: lisähöyrystin

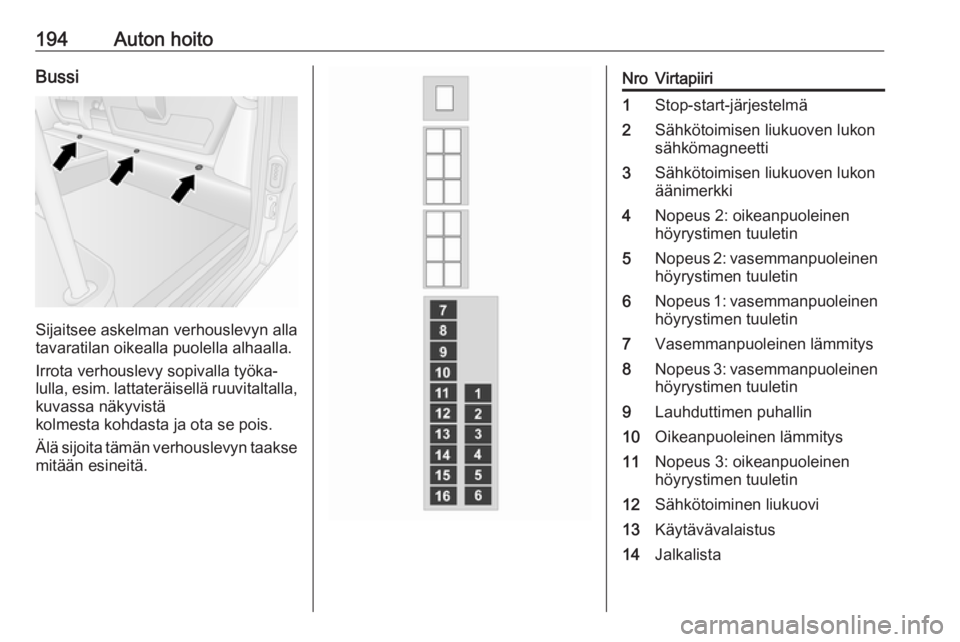

194Auton hoitoBussi
Sijaitsee askelman verhouslevyn alla
tavaratilan oikealla puolella alhaalla.
Irrota verhouslevy sopivalla työka‐ lulla, esim. lattateräisellä ruuvitaltalla,
kuvassa näkyvistä
kolmesta kohdasta ja ota se pois.
Älä sijoita tämän verhouslevyn taakse
mitään esineitä.
NroVirtapiiri1Stop-start-järjestelmä2Sähkötoimisen liukuoven lukon
sähkömagneetti3Sähkötoimisen liukuoven lukon
äänimerkki4Nopeus 2: oikeanpuoleinen
höyrystimen tuuletin5Nopeus 2: vasemmanpuoleinen höyrystimen tuuletin6Nopeus 1: vasemmanpuoleinen höyrystimen tuuletin7Vasemmanpuoleinen lämmitys8Nopeus 3: vasemmanpuoleinenhöyrystimen tuuletin9Lauhduttimen puhallin10Oikeanpuoleinen lämmitys11Nopeus 3: oikeanpuoleinen
höyrystimen tuuletin12Sähkötoiminen liukuovi13Käytävävalaistus14Jalkalista

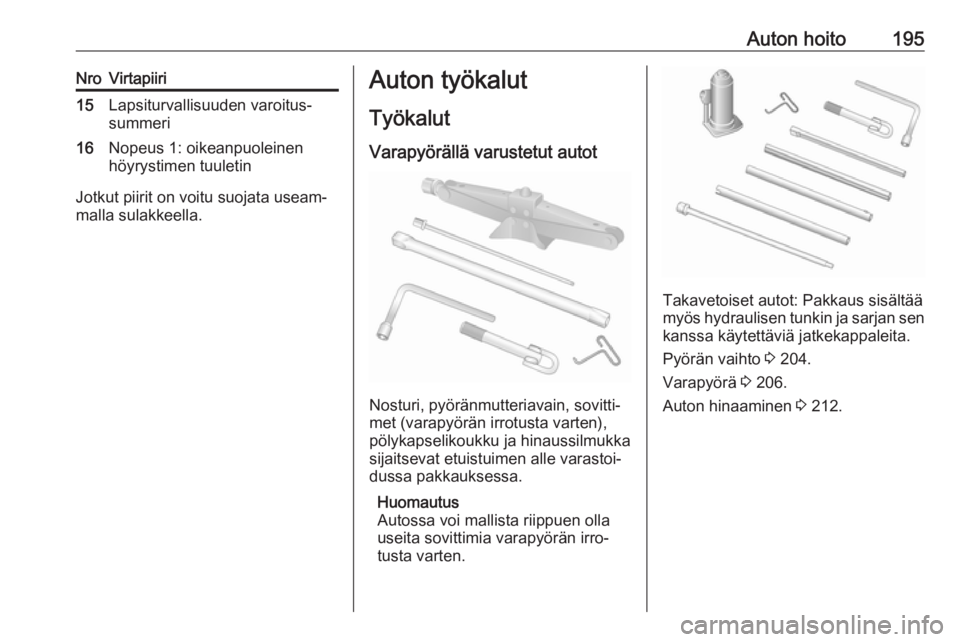

Auton hoito195NroVirtapiiri15Lapsiturvallisuuden varoitus‐
summeri16Nopeus 1: oikeanpuoleinen
höyrystimen tuuletin
Jotkut piirit on voitu suojata useam‐
malla sulakkeella.
Auton työkalut
Työkalut
Varapyörällä varustetut autot
Nosturi, pyöränmutteriavain, sovitti‐
met (varapyörän irrotusta varten), pölykapselikoukku ja hinaussilmukka
sijaitsevat etuistuimen alle varastoi‐
dussa pakkauksessa.
Huomautus
Autossa voi mallista riippuen olla
useita sovittimia varapyörän irro‐
tusta varten.
Takavetoiset autot: Pakkaus sisältää myös hydraulisen tunkin ja sarjan sen
kanssa käytettäviä jatkekappaleita.
Pyörän vaihto 3 204.
Varapyörä 3 206.
Auton hinaaminen 3 212.

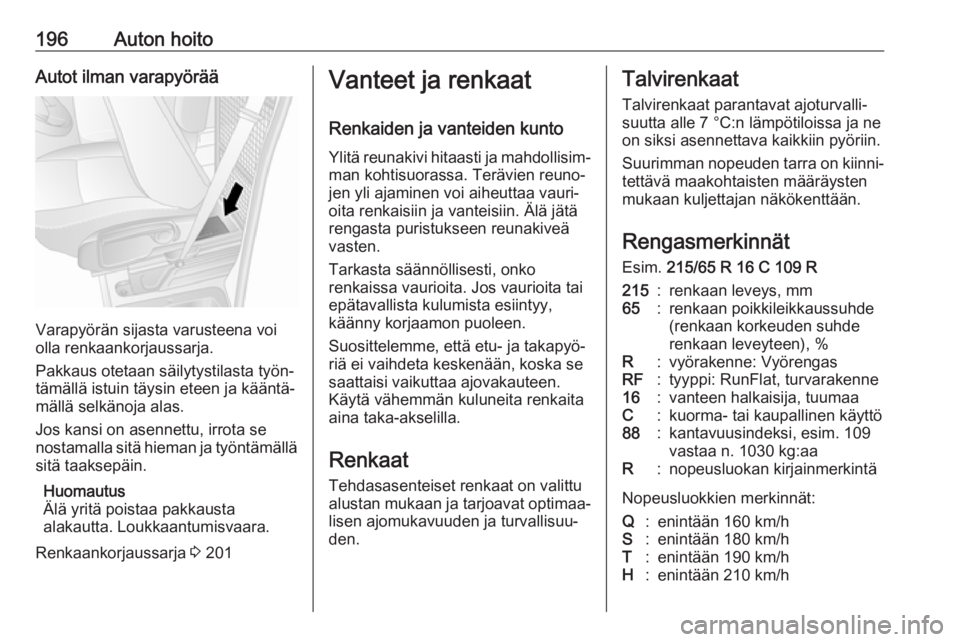

196Auton hoitoAutot ilman varapyörää
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Pakkaus otetaan säilytystilasta työn‐
tämällä istuin täysin eteen ja kääntä‐
mällä selkänoja alas.
Jos kansi on asennettu, irrota se
nostamalla sitä hieman ja työntämällä
sitä taaksepäin.
Huomautus
Älä yritä poistaa pakkausta alakautta. Loukkaantumisvaara.
Renkaankorjaussarja 3 201
Vanteet ja renkaat
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Renkaat Tehdasasenteiset renkaat on valittu
alustan mukaan ja tarjoavat optimaa‐
lisen ajomukavuuden ja turvallisuu‐
den.Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Suurimman nopeuden tarra on kiinni‐ tettävä maakohtaisten määräysten
mukaan kuljettajan näkökenttään.
Rengasmerkinnät
Esim. 215/65 R 16 C 109 R215:renkaan leveys, mm65:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaaC:kuorma- tai kaupallinen käyttö88:kantavuusindeksi, esim. 109
vastaa n. 1030 kg:aaR:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/h

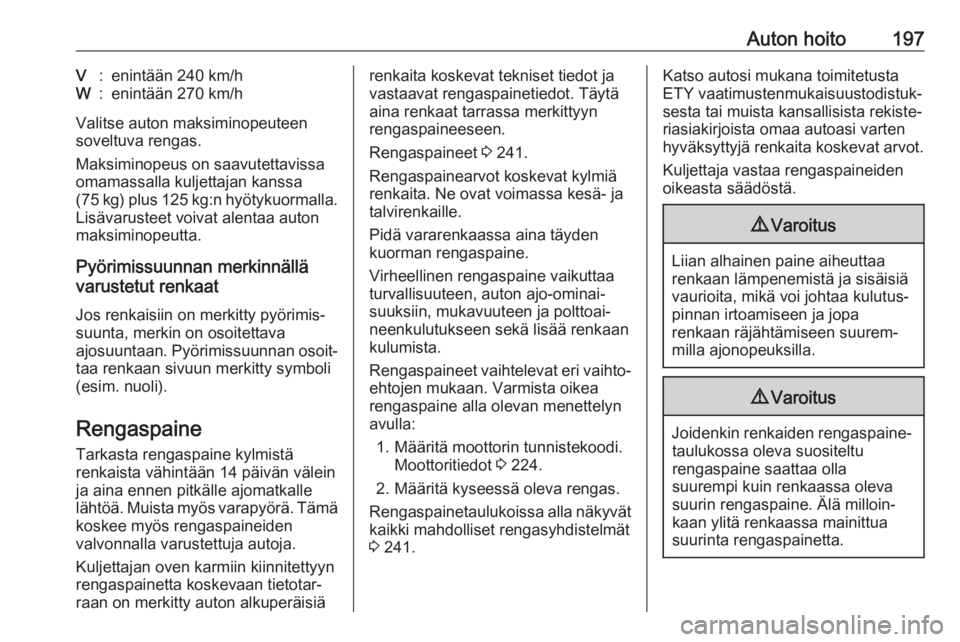

Auton hoito197V:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen
soveltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava
ajosuuntaan. Pyörimissuunnan osoit‐ taa renkaan sivuun merkitty symboli(esim. nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä
renkaista vähintään 14 päivän välein
ja aina ennen pitkälle ajomatkalle
lähtöä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kuljettajan oven karmiin kiinnitettyyn
rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot. Täytä
aina renkaat tarrassa merkittyyn
rengaspaineeseen.
Rengaspaineet 3 241.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐
ehtojen mukaan. Varmista oikea
rengaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 224.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät kaikki mahdolliset rengasyhdistelmät
3 241.Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden
oikeasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa
renkaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa
renkaan räjähtämiseen suurem‐
milla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu
rengaspaine saattaa olla
suurempi kuin renkaassa oleva
suurin rengaspaine. Älä milloin‐
kaan ylitä renkaassa mainittua
suurinta rengaspainetta.

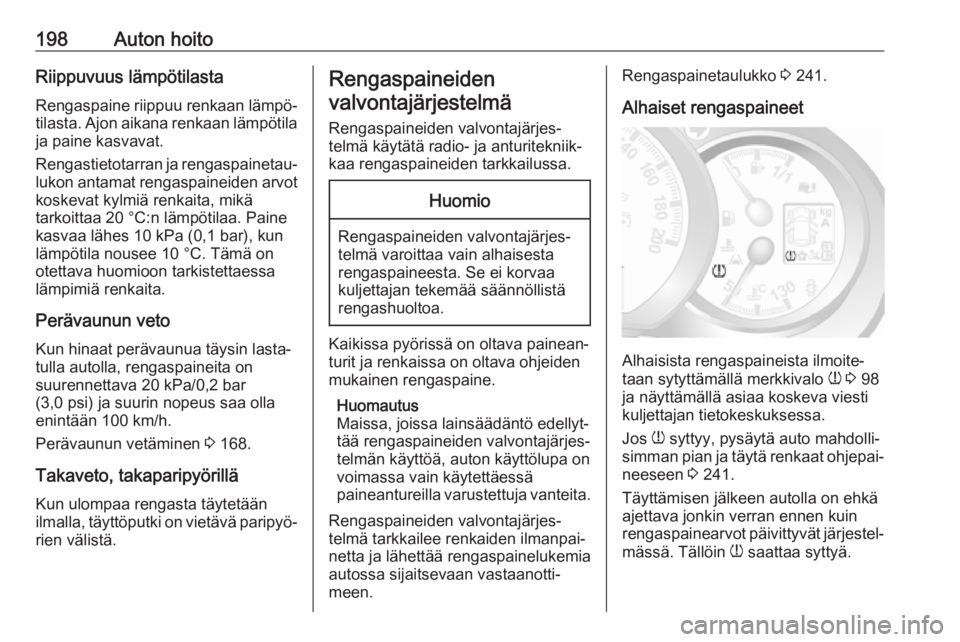

198Auton hoitoRiippuvuus lämpötilastaRengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat.
Rengastietotarran ja rengaspainetau‐ lukon antamat rengaspaineiden arvot
koskevat kylmiä renkaita, mikä
tarkoittaa 20 °C:n lämpötilaa. Paine
kasvaa lähes 10 kPa (0,1 bar), kun
lämpötila nousee 10 °C. Tämä on
otettava huomioon tarkistettaessa
lämpimiä renkaita.
Perävaunun veto
Kun hinaat perävaunua täysin lasta‐
tulla autolla, rengaspaineita on
suurennettava 20 kPa/0,2 bar
(3,0 psi) ja suurin nopeus saa olla
enintään 100 km/h.
Perävaunun vetäminen 3 168.
Takaveto, takaparipyörillä
Kun ulompaa rengasta täytetään
ilmalla, täyttöputki on vietävä paripyö‐ rien välistä.Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä käytätä radio- ja anturitekniik‐
kaa rengaspaineiden tarkkailussa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton käyttölupa on
voimassa vain käytettäessä
paineantureilla varustettuja vanteita.
Rengaspaineiden valvontajärjes‐
telmä tarkkailee renkaiden ilmanpai‐
netta ja lähettää rengaspainelukemia
autossa sijaitsevaan vastaanotti‐
meen.
Rengaspainetaulukko 3 241.
Alhaiset rengaspaineet
Alhaisista rengaspaineista ilmoite‐
taan sytyttämällä merkkivalo w 3 98
ja näyttämällä asiaa koskeva viesti
kuljettajan tietokeskuksessa.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 241.
Täyttämisen jälkeen autolla on ehkä
ajettava jonkin verran ennen kuin
rengaspainearvot päivittyvät järjestel‐
mässä. Tällöin w saattaa syttyä.
