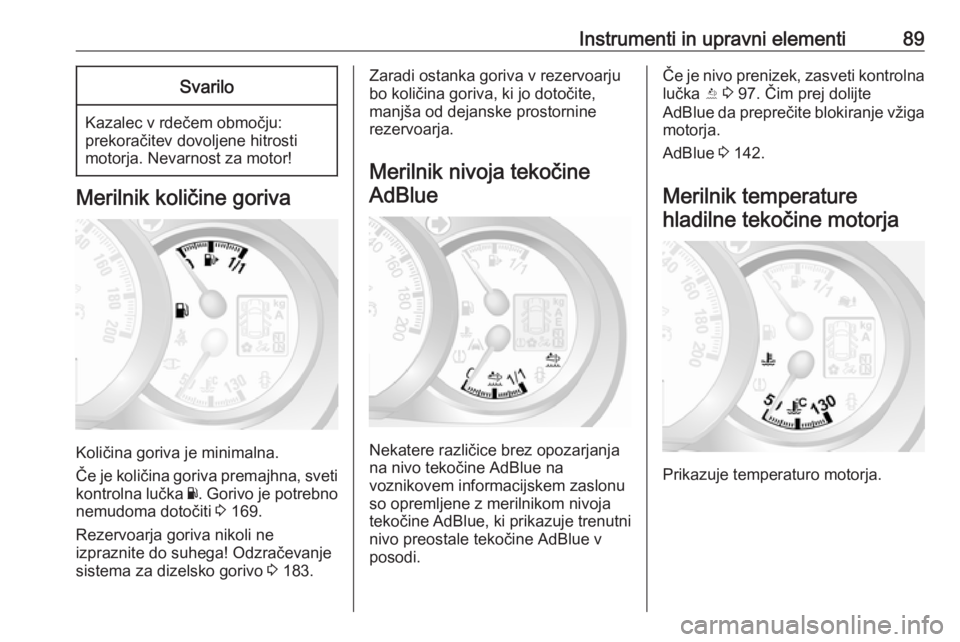

Instrumenti in upravni elementi89Svarilo
Kazalec v rdečem območju:
prekoračitev dovoljene hitrosti
motorja. Nevarnost za motor!
Merilnik količine goriva
Količina goriva je minimalna.
Če je količina goriva premajhna, sveti kontrolna lučka Y. Gorivo je potrebno
nemudoma dotočiti 3 169.
Rezervoarja goriva nikoli ne
izpraznite do suhega! Odzračevanje
sistema za dizelsko gorivo 3 183.
Zaradi ostanka goriva v rezervoarju
bo količina goriva, ki jo dotočite,
manjša od dejanske prostornine
rezervoarja.
Merilnik nivoja tekočine
AdBlue
Nekatere različice brez opozarjanja
na nivo tekočine AdBlue na
voznikovem informacijskem zaslonu
so opremljene z merilnikom nivoja
tekočine AdBlue, ki prikazuje trenutni
nivo preostale tekočine AdBlue v
posodi.
Če je nivo prenizek, zasveti kontrolna
lučka Y 3 97. Čim prej dolijte
AdBlue da preprečite blokiranje vžiga motorja.
AdBlue 3 142.
Merilnik temperature hladilne tekočine motorja
Prikazuje temperaturo motorja.

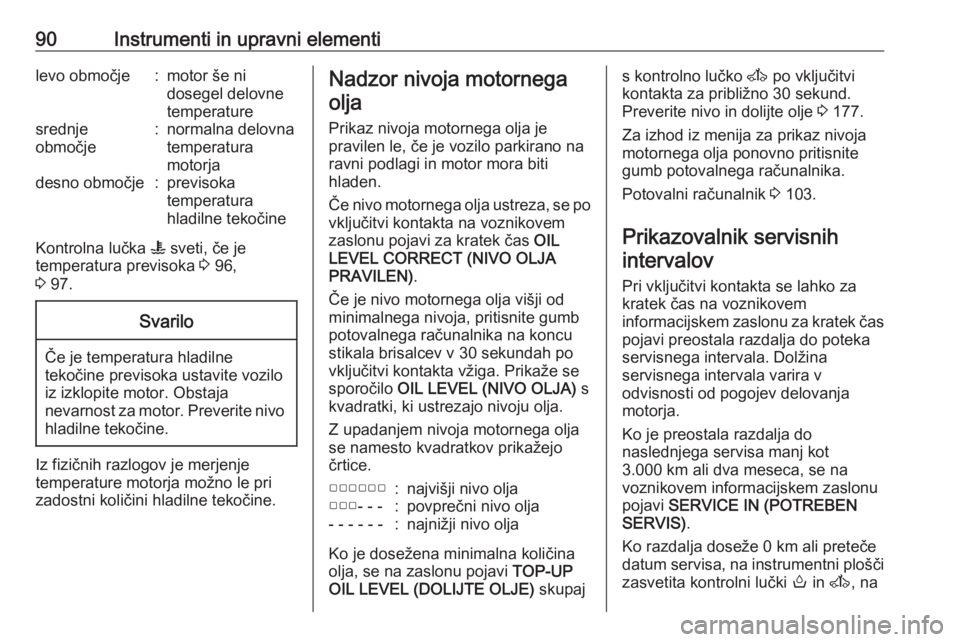

90Instrumenti in upravni elementilevo območje:motor še ni
dosegel delovne
temperaturesrednje
območje:normalna delovna
temperatura
motorjadesno območje:previsoka
temperatura
hladilne tekočine
Kontrolna lučka W sveti, če je
temperatura previsoka 3 96,
3 97.
Svarilo
Če je temperatura hladilne
tekočine previsoka ustavite vozilo
iz izklopite motor. Obstaja
nevarnost za motor. Preverite nivo hladilne tekočine.
Iz fizičnih razlogov je merjenje
temperature motorja možno le pri
zadostni količini hladilne tekočine.
Nadzor nivoja motornega
olja
Prikaz nivoja motornega olja je
pravilen le, če je vozilo parkirano na
ravni podlagi in motor mora biti
hladen.
Če nivo motornega olja ustreza, se po vključitvi kontakta na voznikovem
zaslonu pojavi za kratek čas OIL
LEVEL CORRECT (NIVO OLJA
PRAVILEN) .
Če je nivo motornega olja višji od minimalnega nivoja, pritisnite gumb potovalnega računalnika na koncu
stikala brisalcev v 30 sekundah po
vključitvi kontakta vžiga. Prikaže se sporočilo OIL LEVEL (NIVO OLJA) s
kvadratki, ki ustrezajo nivoju olja.
Z upadanjem nivoja motornega olja
se namesto kvadratkov prikažejo
črtice.▢▢▢▢▢▢:najvišji nivo olja▢▢▢- - -:povprečni nivo olja- - - - - -:najnižji nivo olja
Ko je dosežena minimalna količina
olja, se na zaslonu pojavi TOP-UP
OIL LEVEL (DOLIJTE OLJE) skupaj
s kontrolno lučko A po vključitvi
kontakta za približno 30 sekund.
Preverite nivo in dolijte olje 3 177.
Za izhod iz menija za prikaz nivoja
motornega olja ponovno pritisnite
gumb potovalnega računalnika.
Potovalni računalnik 3 103.
Prikazovalnik servisnih intervalov
Pri vključitvi kontakta se lahko za
kratek čas na voznikovem
informacijskem zaslonu za kratek čas
pojavi preostala razdalja do poteka
servisnega intervala. Dolžina
servisnega intervala varira v
odvisnosti od pogojev delovanja
motorja.
Ko je preostala razdalja do
naslednjega servisa manj kot
3.000 km ali dva meseca, se na
voznikovem informacijskem zaslonu
pojavi SERVICE IN (POTREBEN
SERVIS) .
Ko razdalja doseže 0 km ali preteče
datum servisa, na instrumentni plošči
zasvetita kontrolni lučki o in A , na

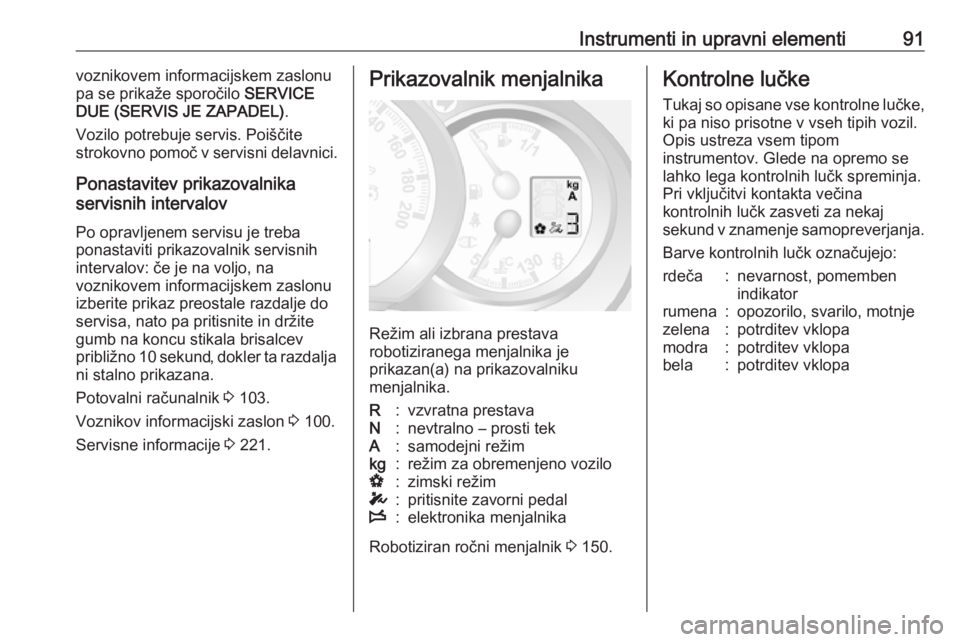

Instrumenti in upravni elementi91voznikovem informacijskem zaslonu
pa se prikaže sporočilo SERVICE
DUE (SERVIS JE ZAPADEL) .
Vozilo potrebuje servis. Poiščite
strokovno pomoč v servisni delavnici.
Ponastavitev prikazovalnika
servisnih intervalov
Po opravljenem servisu je treba
ponastaviti prikazovalnik servisnih
intervalov: če je na voljo, na
voznikovem informacijskem zaslonu
izberite prikaz preostale razdalje do
servisa, nato pa pritisnite in držite
gumb na koncu stikala brisalcev
približno 10 sekund, dokler ta razdalja
ni stalno prikazana.
Potovalni računalnik 3 103.
Voznikov informacijski zaslon 3 100.
Servisne informacije 3 221.Prikazovalnik menjalnika
Režim ali izbrana prestava
robotiziranega menjalnika je
prikazan(a) na prikazovalniku
menjalnika.
R:vzvratna prestavaN:nevtralno – prosti tekA:samodejni režimkg:režim za obremenjeno voziloV:zimski režimT:pritisnite zavorni pedalW:elektronika menjalnika
Robotiziran ročni menjalnik 3 150.
Kontrolne lučke
Tukaj so opisane vse kontrolne lučke,ki pa niso prisotne v vseh tipih vozil.
Opis ustreza vsem tipom
instrumentov. Glede na opremo se
lahko lega kontrolnih lučk spreminja.
Pri vključitvi kontakta večina
kontrolnih lučk zasveti za nekaj
sekund v znamenje samopreverjanja.
Barve kontrolnih lučk označujejo:rdeča:nevarnost, pomemben
indikatorrumena:opozorilo, svarilo, motnjezelena:potrditev vklopamodra:potrditev vklopabela:potrditev vklopa

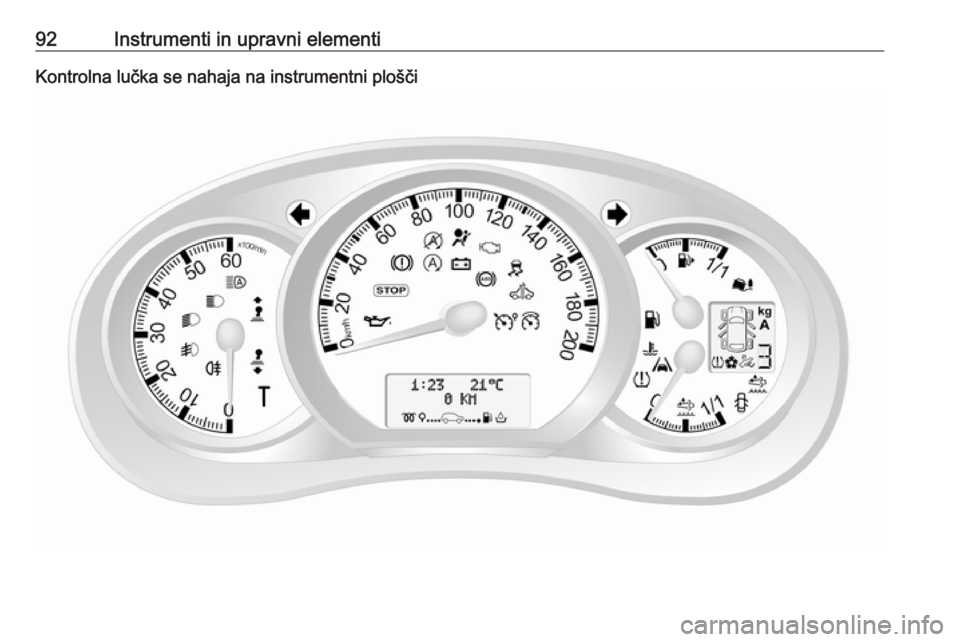

92Instrumenti in upravni elementiKontrolna lučka se nahaja na instrumentni plošči

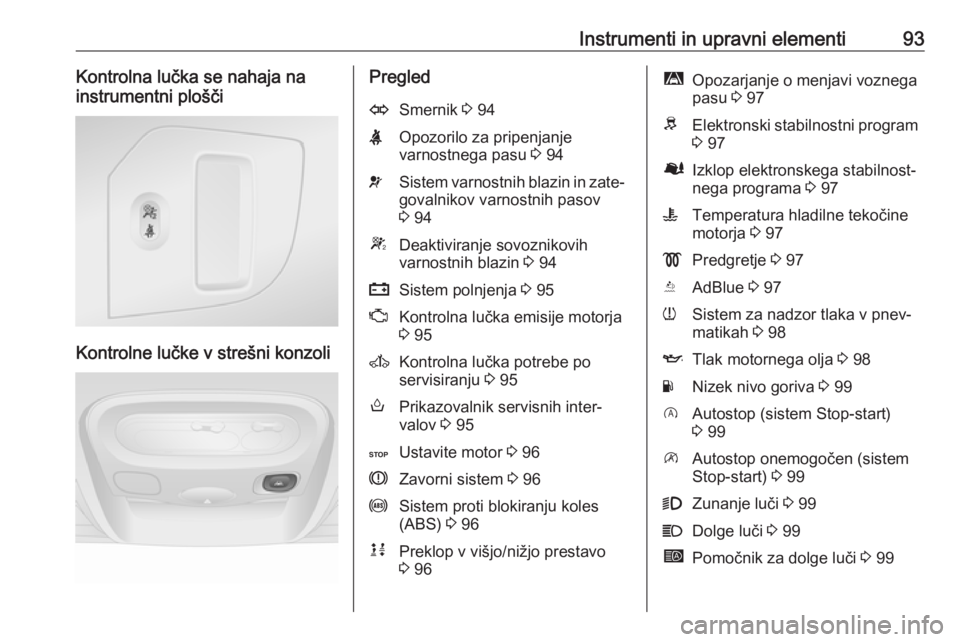

Instrumenti in upravni elementi93Kontrolna lučka se nahaja na
instrumentni plošči
Kontrolne lučke v strešni konzoli
PregledOSmernik 3 94XOpozorilo za pripenjanje
varnostnega pasu 3 94vSistem varnostnih blazin in zate‐
govalnikov varnostnih pasov
3 94WDeaktiviranje sovoznikovih
varnostnih blazin 3 94pSistem polnjenja 3 95ZKontrolna lučka emisije motorja
3 95AKontrolna lučka potrebe po
servisiranju 3 95oPrikazovalnik servisnih inter‐
valov 3 95CUstavite motor 3 96RZavorni sistem 3 96uSistem proti blokiranju koles
(ABS) 3 96kjPreklop v višjo/nižjo prestavo
3 96ìOpozarjanje o menjavi voznega
pasu 3 97RElektronski stabilnostni program
3 97ØIzklop elektronskega stabilnost‐
nega programa 3 97WTemperatura hladilne tekočine
motorja 3 97!Predgretje 3 97YAdBlue 3 97wSistem za nadzor tlaka v pnev‐
matikah 3 98ITlak motornega olja 3 98YNizek nivo goriva 3 99DAutostop (sistem Stop-start)
3 99\Autostop onemogočen (sistem
Stop-start) 3 999Zunanje luči 3 99CDolge luči 3 99íPomočnik za dolge luči 3 99

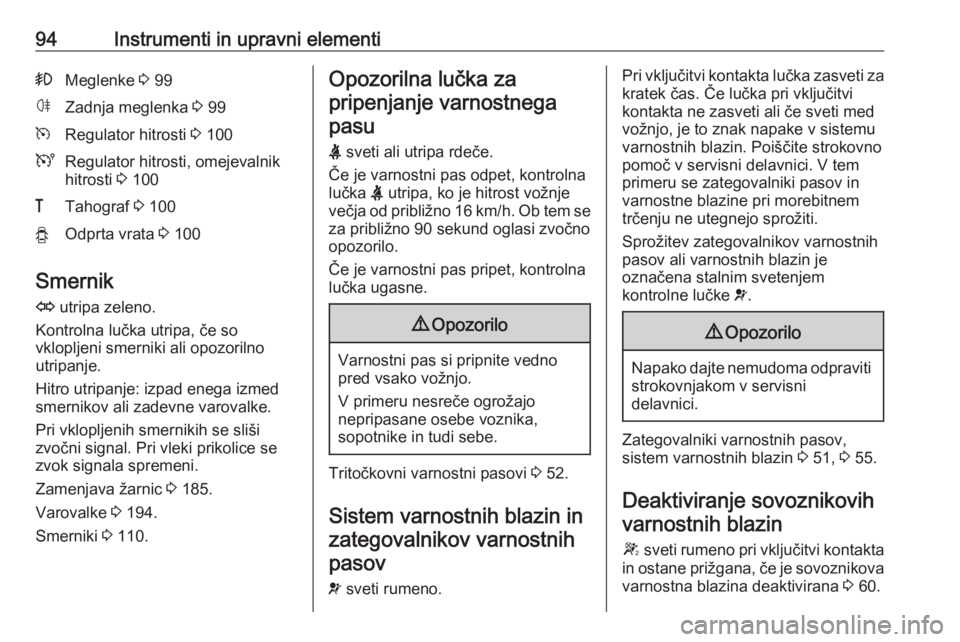

94Instrumenti in upravni elementi>Meglenke 3 99øZadnja meglenka 3 99mRegulator hitrosti 3 100URegulator hitrosti, omejevalnik
hitrosti 3 100&Tahograf 3 100yOdprta vrata 3 100
Smernik
O utripa zeleno.
Kontrolna lučka utripa, če so
vklopljeni smerniki ali opozorilno
utripanje.
Hitro utripanje: izpad enega izmed smernikov ali zadevne varovalke.
Pri vklopljenih smernikih se sliši
zvočni signal. Pri vleki prikolice se
zvok signala spremeni.
Zamenjava žarnic 3 185.
Varovalke 3 194.
Smerniki 3 110.
Opozorilna lučka za
pripenjanje varnostnega pasu
X sveti ali utripa rdeče.
Če je varnostni pas odpet, kontrolna
lučka X utripa, ko je hitrost vožnje
večja od približno 16 km/h. Ob tem se
za približno 90 sekund oglasi zvočno
opozorilo.
Če je varnostni pas pripet, kontrolna
lučka ugasne.9 Opozorilo
Varnostni pas si pripnite vedno
pred vsako vožnjo.
V primeru nesreče ogrožajo
nepripasane osebe voznika,
sopotnike in tudi sebe.
Tritočkovni varnostni pasovi 3 52.
Sistem varnostnih blazin in zategovalnikov varnostnihpasov
v sveti rumeno.
Pri vključitvi kontakta lučka zasveti za
kratek čas. Če lučka pri vključitvi
kontakta ne zasveti ali če sveti med
vožnjo, je to znak napake v sistemu
varnostnih blazin. Poiščite strokovno
pomoč v servisni delavnici. V tem
primeru se zategovalniki pasov in
varnostne blazine pri morebitnem
trčenju ne utegnejo sprožiti.
Sprožitev zategovalnikov varnostnih
pasov ali varnostnih blazin je
označena stalnim svetenjem
kontrolne lučke v.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Zategovalniki varnostnih pasov,
sistem varnostnih blazin 3 51, 3 55.
Deaktiviranje sovoznikovih varnostnih blazin
W sveti rumeno pri vključitvi kontakta
in ostane prižgana, če je sovoznikova varnostna blazina deaktivirana 3 60.

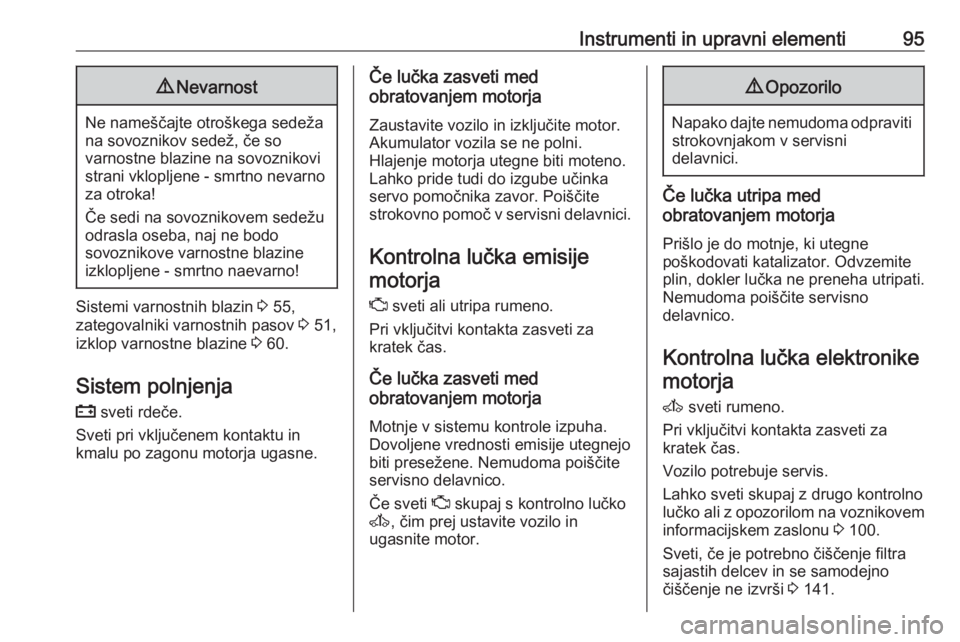

Instrumenti in upravni elementi959Nevarnost
Ne nameščajte otroškega sedeža
na sovoznikov sedež, če so
varnostne blazine na sovoznikovi strani vklopljene - smrtno nevarno za otroka!
Če sedi na sovoznikovem sedežu
odrasla oseba, naj ne bodo
sovoznikove varnostne blazine
izklopljene - smrtno naevarno!
Sistemi varnostnih blazin 3 55,
zategovalniki varnostnih pasov 3 51,
izklop varnostne blazine 3 60.
Sistem polnjenja
p sveti rdeče.
Sveti pri vključenem kontaktu in
kmalu po zagonu motorja ugasne.
Če lučka zasveti med
obratovanjem motorja
Zaustavite vozilo in izključite motor.
Akumulator vozila se ne polni.
Hlajenje motorja utegne biti moteno.
Lahko pride tudi do izgube učinka
servo pomočnika zavor. Poiščite
strokovno pomoč v servisni delavnici.
Kontrolna lučka emisijemotorja
Z sveti ali utripa rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Če lučka zasveti med
obratovanjem motorja
Motnje v sistemu kontrole izpuha.
Dovoljene vrednosti emisije utegnejo
biti presežene. Nemudoma poiščite
servisno delavnico.
Če sveti Z skupaj s kontrolno lučko
A , čim prej ustavite vozilo in
ugasnite motor.9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Če lučka utripa med
obratovanjem motorja
Prišlo je do motnje, ki utegne
poškodovati katalizator. Odvzemite
plin, dokler lučka ne preneha utripati.
Nemudoma poiščite servisno
delavnico.
Kontrolna lučka elektronikemotorja
A sveti rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Vozilo potrebuje servis.
Lahko sveti skupaj z drugo kontrolno
lučko ali z opozorilom na voznikovem
informacijskem zaslonu 3 100.
Sveti, če je potrebno čiščenje filtra
sajastih delcev in se samodejno
čiščenje ne izvrši 3 141.

96Instrumenti in upravni elementi9Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Prikazovalnik servisnih intervalov
Ko razdalja do naslednjega servisa
doseže 0 km ali ko zapade servisni
datum, dodatno sveti kontrolna lučka
o na voznikovem informacijskem
zaslonu.
Prav tako se na voznikovem
informacijskem zaslonu prikaže
obvestilo SERVICE DUE (SERVIS JE
ZAPADEL) .
Prikazovalnik servisnih intervalov
3 90.
Ustavite motor C sveti rdeče.
Pri vključitvi kontakta zasveti za
kratek čas.
Če sveti C (po možnosti skupaj s
kontrolno lučko W in/ali R), čim prej
ustavite vozilo in ugasnite motor.
9 Opozorilo
Napako dajte nemudoma odpraviti
strokovnjakom v servisni
delavnici.
Odvisno od tipa napake se lahko tudi na voznikovem informacijskem
zaslonu pojavi opozorilo 3 100.
Zavorni sistem
R sveti rdeče.
Kontrolna lučka R še naprej sveti po
vključitvi kontakta, ko je vklopljena ročna zavora, in ugasne, ko je ročna
zavora izklopljena 3 155.
Če je nivo zavorne tekočine prenizek,
po sprostitvi ročne zavore sveti R (po
možnosti skupaj s C) 3 180.
9 Opozorilo
Ustavite vozilo. Prekinite vožnjo.
Poiščite servisno delavnico.
Zavorni sistem 3 154.
Sistem proti blokiranju koles
(ABS)
u sveti rumeno.
Pri vključitvi kontakta zasveti za
kratek čas. Sistem je pripravljen za
delovanje, ko kontrolna lučka u.
Če svetita kontrolni lučki u in A
skupaj z opozoriloma CHECK ABS
(PREVERITE ABS) in CHECK ESP
(PREVERITE ESP) na voznikovem
informacijskem zaslonu 3 100, gre
za napako sistema ABS. Zavorni
sistem še vedno deluje, vendar brez
podpore sistema ABS.
Če svetijo kontrolne lučke u, A ,
R in C, sta ABS in ESP izklopljena
in izpiše se opozorilo BRAKING
FAULT (NAPAKA ZAVOR) . Poiščite
strokovno pomoč v servisni delavnici.
Sistem proti blokiranju koles 3 154.
Preklop v višjo prestavo k ali j zasveti v rumeni barvi.
Sveti, kadar je za gospodarnejšo
vožnjo priporočljivo izbrati višjo
prestavo menjalnika.

Instrumenti in upravni elementi97Način ECO 3 132.
Opozarjanje o menjavi voznega pasu
ì sveti belo.
Zasveti za kratek čas, če je kontakt
vklopljen in je sistem pripravljen na
delovanje.
Če sistem zazna nenamerno
spremembo voznega pasu, se vklopi ì , hkrati pa zazveni zvočno
opozorilo.
Opozarjanje o menjavi voznega pasu 3 167.
Elektronski stabilnostni program
b sveti ali utripa rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Utripa med vožnjo
Sistem je vklopljen in dejaven.
Utegne se zmanjšati navor motorja;
priti utegne tudi do rahlega
samodejnega zaviranja vozila 3 157.Sveti med vožnjo
Sistema ni na voljo.
Lahko sveti skupaj s kontrolno lučko
A 3 95. Ob tem se na voznikovem
informacijskem zaslonu prikaže še
ustrezno sporočilo 3 100.
ESP® Plus
3 157, Nadzor zdrsa
pogonskih koles 3 156.
Elektronski nadzor
stabilnosti (ESP) off -
izklopljen
Ø sveti zeleno.
Če ste ESP® Plus
izključili z Ø na
armaturni plošči, se prižge kontrolna
lučka Ø in prikaže ustrezno
sporočilo na voznikovem
informacijskem zaslonu 3 100.
ESP® Plus
3 157, Nadzor zdrsa
pogonskih koles 3 156.
Temperatura hladilne
tekočine motorja
W sveti rdeče.Pri vključitvi kontakta zasveti za
kratek čas.
Če lučka zasveti med
obratovanjem motorja
Če sveti W (po možnosti skupaj s
kontrolno lučko C), ustavite vozilo in
ugasnite motor.Svarilo
Previsoka temperatura hladilne
tekočine.
Preverite nivo hladilne tekočine
3 178.
Če je nivo hladilne tekočine zadosten, poiščite strokovno pomoč.
Predgretje
! sveti rumeno.
Vključeno predgretje valjev. Deluje le
pri nizkih zunanjih temperaturah.
AdBlue
Õ sveti rumeno.

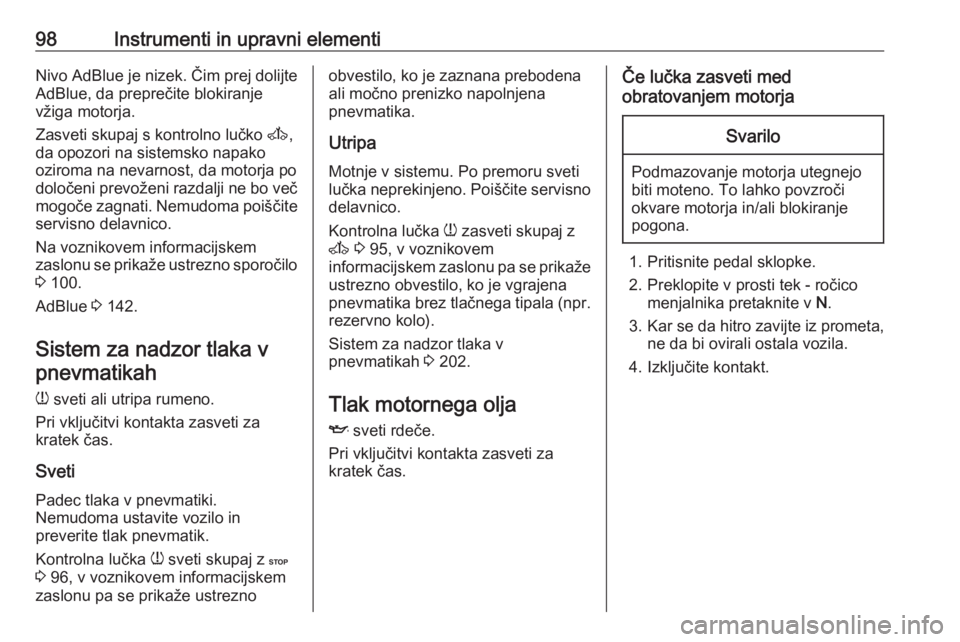

98Instrumenti in upravni elementiNivo AdBlue je nizek. Čim prej dolijteAdBlue, da preprečite blokiranje
vžiga motorja.
Zasveti skupaj s kontrolno lučko A,
da opozori na sistemsko napako
oziroma na nevarnost, da motorja po
določeni prevoženi razdalji ne bo več
mogoče zagnati. Nemudoma poiščite
servisno delavnico.
Na voznikovem informacijskem
zaslonu se prikaže ustrezno sporočilo 3 100.
AdBlue 3 142.
Sistem za nadzor tlaka v pnevmatikah
w sveti ali utripa rumeno.
Pri vključitvi kontakta zasveti za
kratek čas.
Sveti
Padec tlaka v pnevmatiki.
Nemudoma ustavite vozilo in
preverite tlak pnevmatik.
Kontrolna lučka w sveti skupaj z C
3 96, v voznikovem informacijskem
zaslonu pa se prikaže ustreznoobvestilo, ko je zaznana prebodena
ali močno prenizko napolnjena
pnevmatika.
Utripa
Motnje v sistemu. Po premoru sveti
lučka neprekinjeno. Poiščite servisno delavnico.
Kontrolna lučka w zasveti skupaj z
A 3 95, v voznikovem
informacijskem zaslonu pa se prikaže
ustrezno obvestilo, ko je vgrajena
pnevmatika brez tlačnega tipala (npr.
rezervno kolo).
Sistem za nadzor tlaka v
pnevmatikah 3 202.
Tlak motornega olja I sveti rdeče.
Pri vključitvi kontakta zasveti za
kratek čas.Če lučka zasveti med
obratovanjem motorjaSvarilo
Podmazovanje motorja utegnejo
biti moteno. To lahko povzroči
okvare motorja in/ali blokiranje
pogona.
1. Pritisnite pedal sklopke.
2. Preklopite v prosti tek - ročico menjalnika pretaknite v N.
3. Kar se da hitro zavijte iz prometa,
ne da bi ovirali ostala vozila.
4. Izključite kontakt.
