OPEL MOVANO_B 2018 Инструкция по эксплуатации (in Russian)

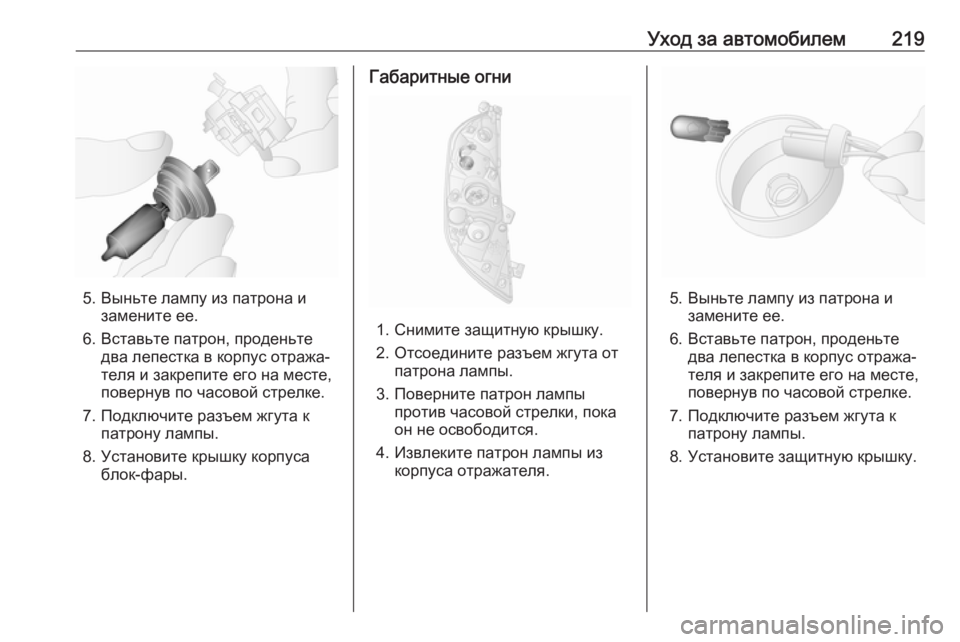

Уход за автомобилем219
5. Выньте лампу из патрона изамените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите крышку корпуса блок-фары.
Габаритные огни
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.
5. Выньте лампу из патрона изамените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите защитную крышку.

220Уход за автомобилемСистема адаптивногопереднего освещения
Система освещения поворотов
Данный тип фар имеет раздельные системы дальнего света 1 и ближ‐
него света 2. Лампа дополнитель‐
ного освещения поворотов 3
расположена между лампами
дальнего и ближнего света.
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.
5. Выньте лампу из патрона и замените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите защитную крышку.
Противотуманная фара Замена ламп передних противоту‐
манных фар должна производи‐
ться в сервисном центре.
Передние указатели
поворота
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от патрона лампы.
3. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
4. Извлеките патрон лампы из корпуса отражателя.

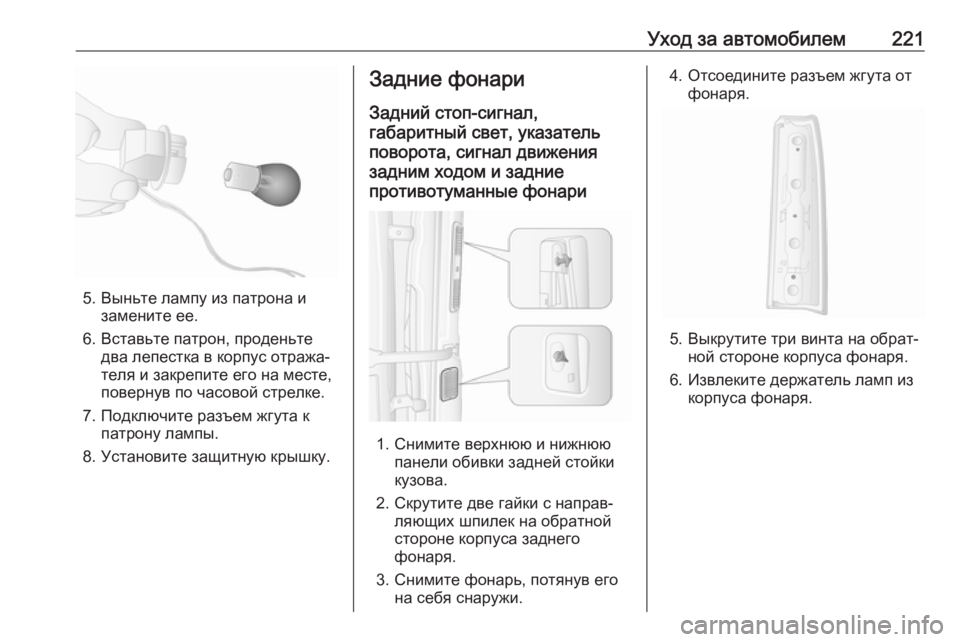

Уход за автомобилем221
5. Выньте лампу из патрона изамените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к патрону лампы.
8. Установите защитную крышку.
Задние фонари
Задний стоп-сигнал,
габаритный свет, указатель
поворота, сигнал движения
задним ходом и задние
противотуманные фонари
1. Снимите верхнюю и нижнюю панели обивки задней стойки
кузова.
2. Скрутите две гайки с направ‐ ляющих шпилек на обратной
стороне корпуса заднего
фонаря.
3. Снимите фонарь, потянув его на себя снаружи.
4. Отсоедините разъем жгута отфонаря.
5. Выкрутите три винта на обрат‐ ной стороне корпуса фонаря.
6. Извлеките держатель ламп из корпуса фонаря.

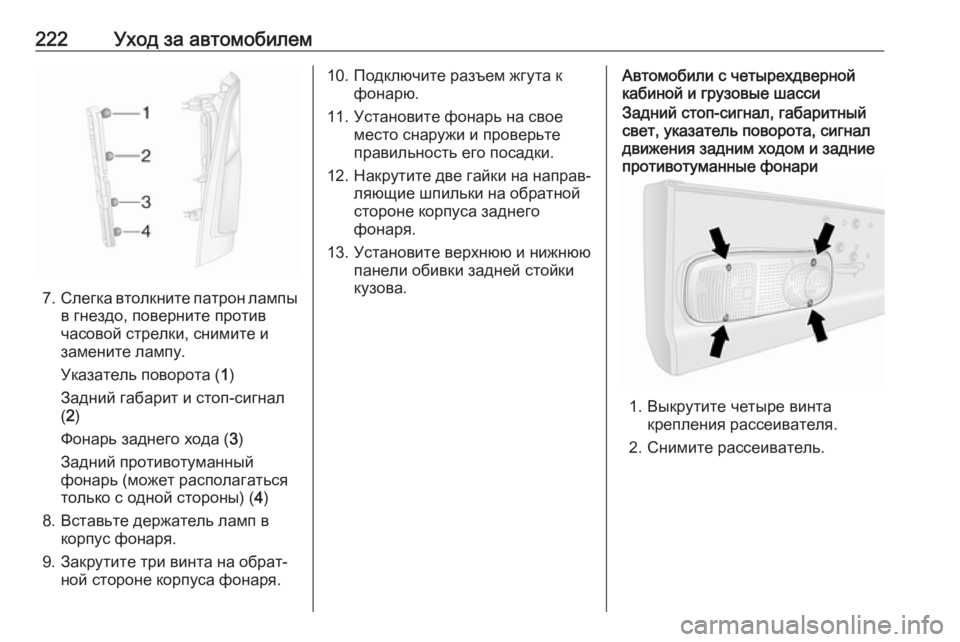

222Уход за автомобилем
7.Слегка втолкните патрон лампы
в гнездо, поверните против
часовой стрелки, снимите и
замените лампу.
Указатель поворота ( 1)
Задний габарит и стоп-сигнал
( 2 )
Фонарь заднего хода ( 3)
Задний противотуманный
фонарь (может располагаться
только с одной стороны) ( 4)
8. Вставьте держатель ламп в корпус фонаря.
9. Закрутите три винта на обрат‐ ной стороне корпуса фонаря.
10. Подключите разъем жгута к фонарю.
11. Установите фонарь на свое место снаружи и проверьте
правильность его посадки.
12. Накрутите две гайки на направ‐
ляющие шпильки на обратной
стороне корпуса заднего
фонаря.
13. Установите верхнюю и нижнюю панели обивки задней стойки
кузова.Автомобили с четырехдверной
кабиной и грузовые шассиЗадний стоп-сигнал, габаритный
свет, указатель поворота, сигнал
движения задним ходом и задние
противотуманные фонари
1. Выкрутите четыре винта крепления рассеивателя.
2. Снимите рассеиватель.

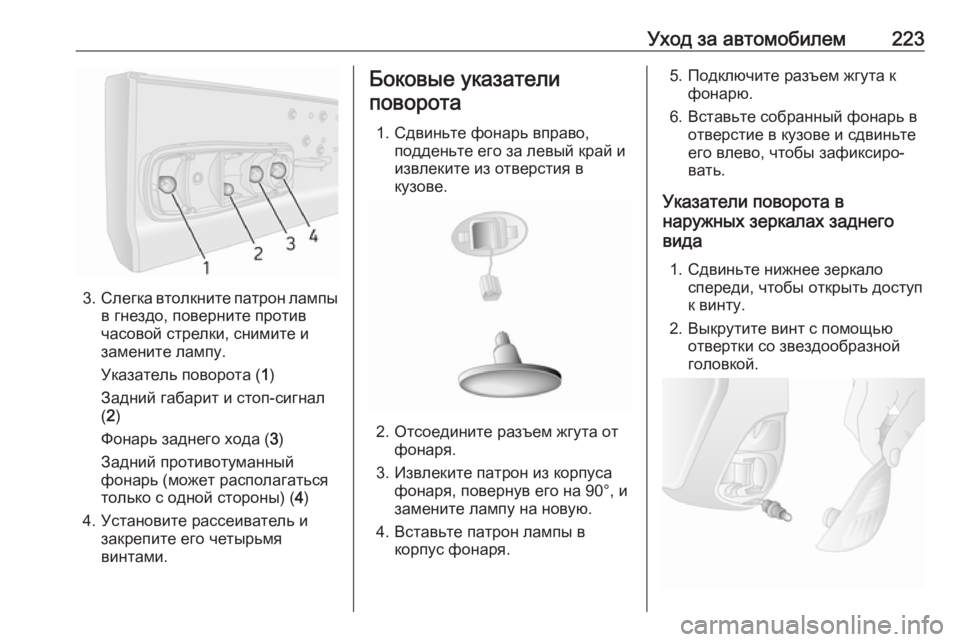

Уход за автомобилем223
3.Слегка втолкните патрон лампы
в гнездо, поверните против
часовой стрелки, снимите и
замените лампу.
Указатель поворота ( 1)
Задний габарит и стоп-сигнал
( 2 )
Фонарь заднего хода ( 3)
Задний противотуманный
фонарь (может располагаться
только с одной стороны) ( 4)
4. Установите рассеиватель и закрепите его четырьмя
винтами.
Боковые указатели
поворота
1. Сдвиньте фонарь вправо, подденьте его за левый край и
извлеките из отверстия в
кузове.
2. Отсоедините разъем жгута от фонаря.
3. Извлеките патрон из корпуса фонаря, повернув его на 90°, и
замените лампу на новую.
4. Вставьте патрон лампы в корпус фонаря.
5. Подключите разъем жгута кфонарю.
6. Вставьте собранный фонарь в отверстие в кузове и сдвиньте
его влево, чтобы зафиксиро‐
вать.
Указатели поворота в
наружных зеркалах заднего
вида
1. Сдвиньте нижнее зеркало спереди, чтобы открыть доступ
к винту.
2. Выкрутите винт с помощью отвертки со звездообразной
головкой.

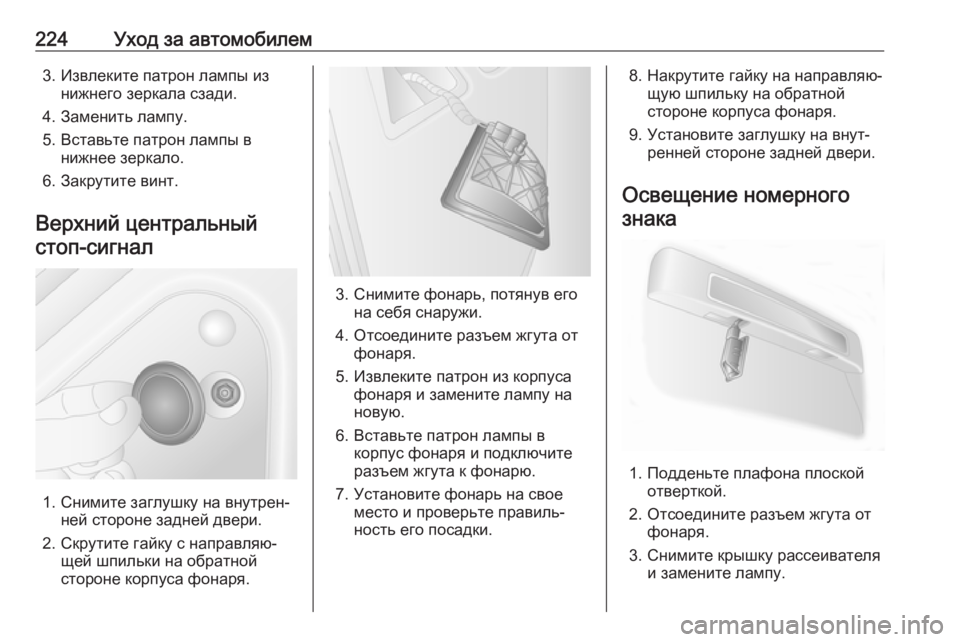

224Уход за автомобилем3. Извлеките патрон лампы изнижнего зеркала сзади.
4. Заменить лампу.
5. Вставьте патрон лампы в нижнее зеркало.
6. Закрутите винт.
Верхний центральный стоп-сигнал
1. Снимите заглушку на внутрен‐ ней стороне задней двери.
2. Скрутите гайку с направляю‐ щей шпильки на обратной
стороне корпуса фонаря.
3. Снимите фонарь, потянув его на себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Извлеките патрон из корпуса фонаря и замените лампу на
новую.
6. Вставьте патрон лампы в корпус фонаря и подключите
разъем жгута к фонарю.
7. Установите фонарь на свое место и проверьте правиль‐
ность его посадки.
8. Накрутите гайку на направляю‐ щую шпильку на обратной
стороне корпуса фонаря.
9. Установите заглушку на внут‐ ренней стороне задней двери.
Освещение номерного знака
1. Подденьте плафона плоской отверткой.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.

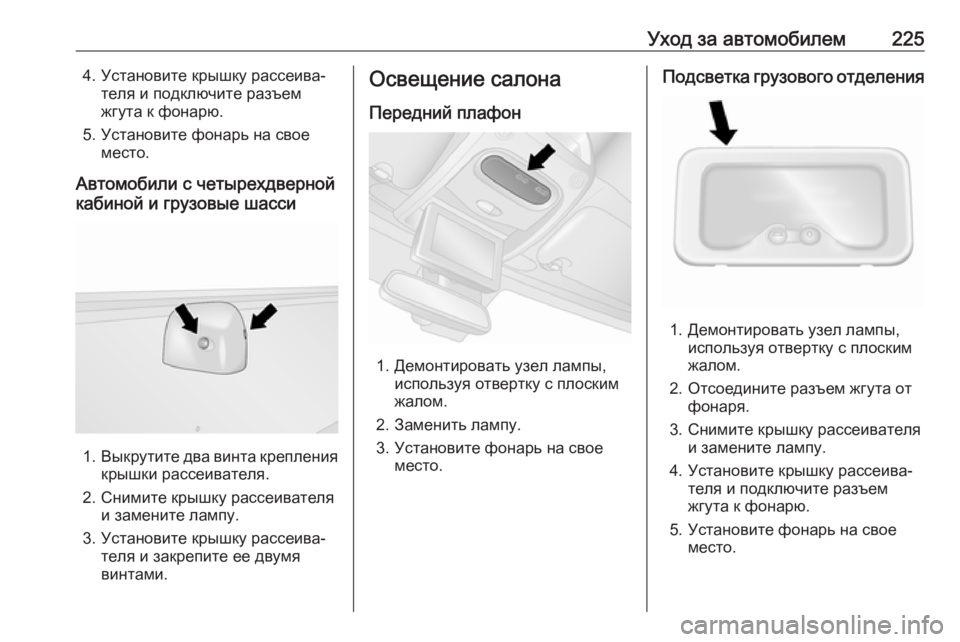

Уход за автомобилем2254. Установите крышку рассеива‐теля и подключите разъем
жгута к фонарю.
5. Установите фонарь на свое место.
Автомобили с четырехдверной кабиной и грузовые шасси
1. Выкрутите два винта крепления
крышки рассеивателя.
2. Снимите крышку рассеивателя и замените лампу.
3. Установите крышку рассеива‐ теля и закрепите ее двумявинтами.
Освещение салона
Передний плафон
1. Демонтировать узел лампы, используя отвертку с плоским
жалом.
2. Заменить лампу.
3. Установите фонарь на свое место.
Подсветка грузового отделения
1. Демонтировать узел лампы,используя отвертку с плоским
жалом.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Установите крышку рассеива‐ теля и подключите разъем
жгута к фонарю.
5. Установите фонарь на свое место.

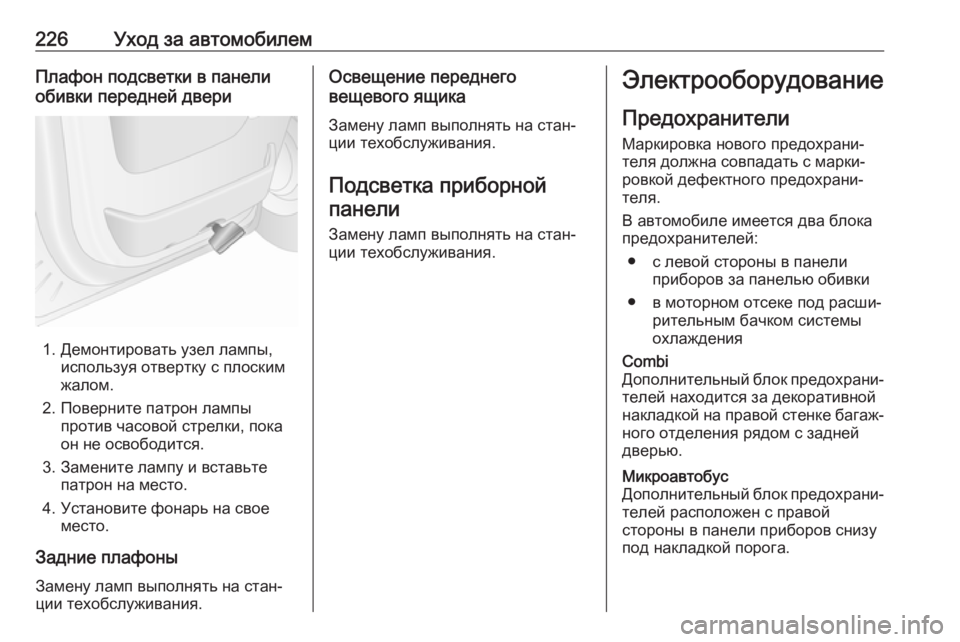

226Уход за автомобилемПлафон подсветки в панели
обивки передней двери
1. Демонтировать узел лампы, используя отвертку с плоским
жалом.
2. Поверните патрон лампы против часовой стрелки, пока
он не освободится.
3. Замените лампу и вставьте патрон на место.
4. Установите фонарь на свое место.
Задние плафоны
Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение переднего
вещевого ящика
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной панели
Замену ламп выполнять на стан‐
ции техобслуживания.Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● с левой стороны в панели приборов за панелью обивки
● в моторном отсеке под расши‐ рительным бачком системы
охлажденияCombi
Дополнительный блок предохрани‐ телей находится за декоративной
накладкой на правой стенке багаж‐
ного отделения рядом с задней
дверью.Микроавтобус
Дополнительный блок предохрани‐ телей расположен с правой
стороны в панели приборов снизу
под накладкой порога.

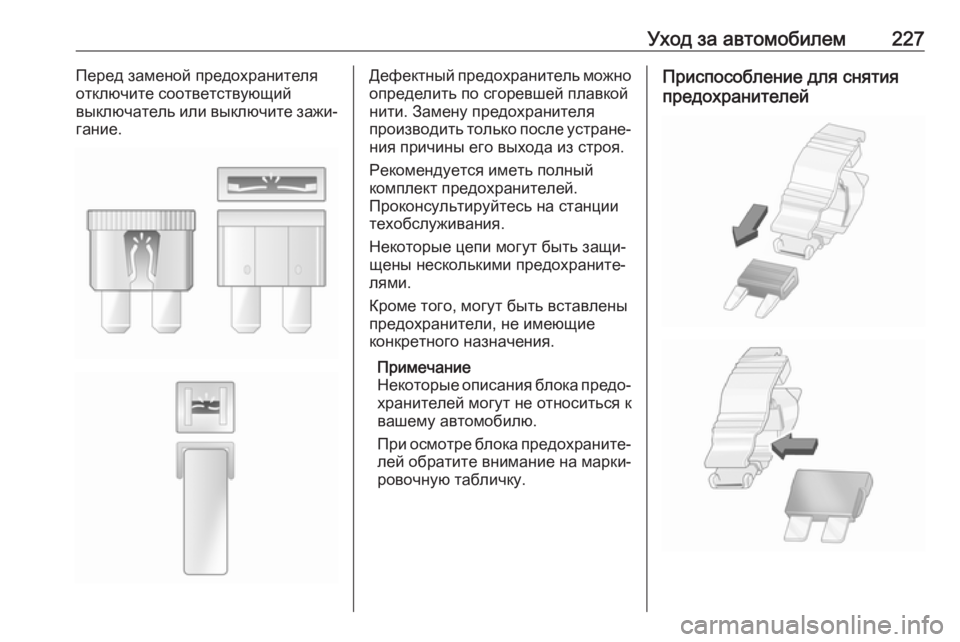

Уход за автомобилем227Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя
производить только после устране‐ ния причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей.
Проконсультируйтесь на станции техобслуживания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.Приспособление для снятия
предохранителей

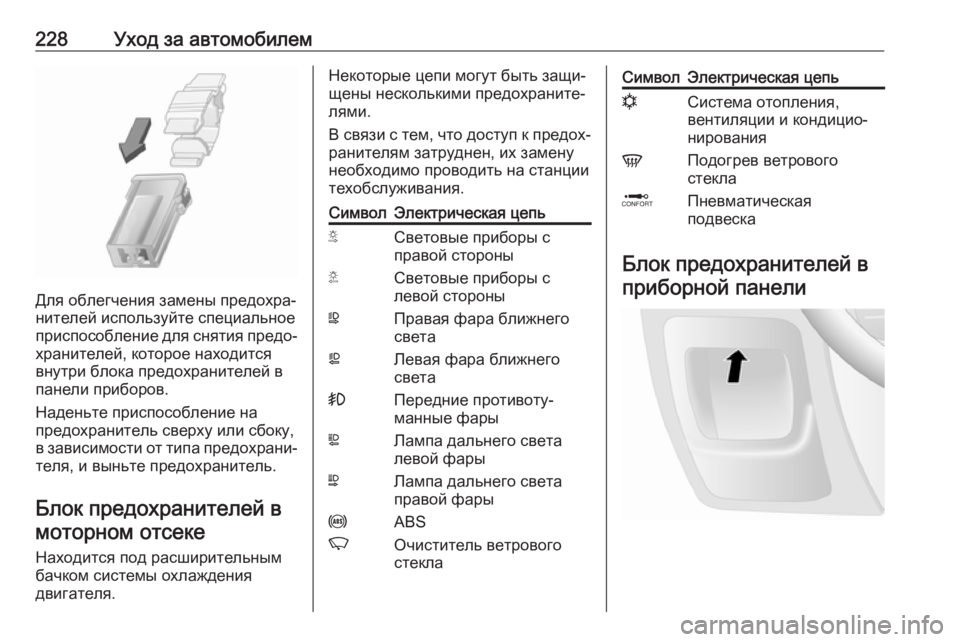

228Уход за автомобилем
Для облегчения замены предохра‐
нителей используйте специальное
приспособление для снятия предо‐
хранителей, которое находится
внутри блока предохранителей в
панели приборов.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в моторном отсеке
Находится под расширительным
бачком системы охлаждения
двигателя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
В связи с тем, что доступ к предох‐ ранителям затруднен, их замену
необходимо проводить на станции
техобслуживания.СимволЭлектрическая цепьSСветовые приборы с
правой стороныTСветовые приборы с
левой стороныWПравая фара ближнего
светаaЛевая фара ближнего
света>Передние противоту‐
манные фарыLЛампа дальнего света
левой фарыNЛампа дальнего света
правой фарыuABSKОчиститель ветрового
стеклаСимволЭлектрическая цепьnСистема отопления,
вентиляции и кондицио‐
нированияVПодогрев ветрового
стеклаQПневматическая
подвеска
Блок предохранителей в
приборной панели
