OPEL MOVANO_B 2019 Instruksjonsbok

Pleie av bilen199Nr.Krets1Stopp/start2Elektromagnet for lås i elektrisk
skyvedør3Lyd for lås i elektrisk skyvedør4Hastighet 2: høyre fordamper‐
vifte5Hastighet 2: venstre fordamper‐
vifte6Hastighet 1: venstre fordamper‐
vifte7Venstre varmeapparat8Hastighet 3: venstre fordamper‐
vifte9Kondensatorvifte10Høyre varmeapparat11Hastighet 3: høyre fordamper‐
vifte12Elektrisk skyvedør13KorridorbelysningNr.Krets14Fotpanel15Varsellyd barnesikring16Hastighet 1: høyre fordamper‐
vifte
Enkelte kretser kan være beskyttet av flere sikringer.

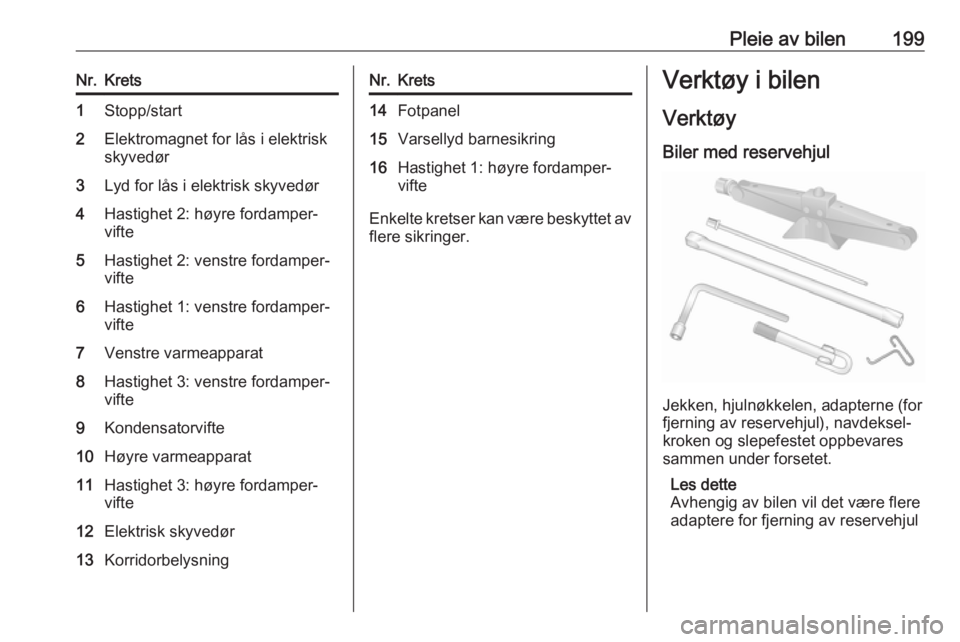

Verktøy i bilen
Verktøy Biler med reservehjul
Jekken, hjulnøkkelen, adapterne (for
fjerning av reservehjul), navdeksel‐
kroken og slepefestet oppbevares
sammen under forsetet.
Les dette
Avhengig av bilen vil det være flere
adaptere for fjerning av reservehjul

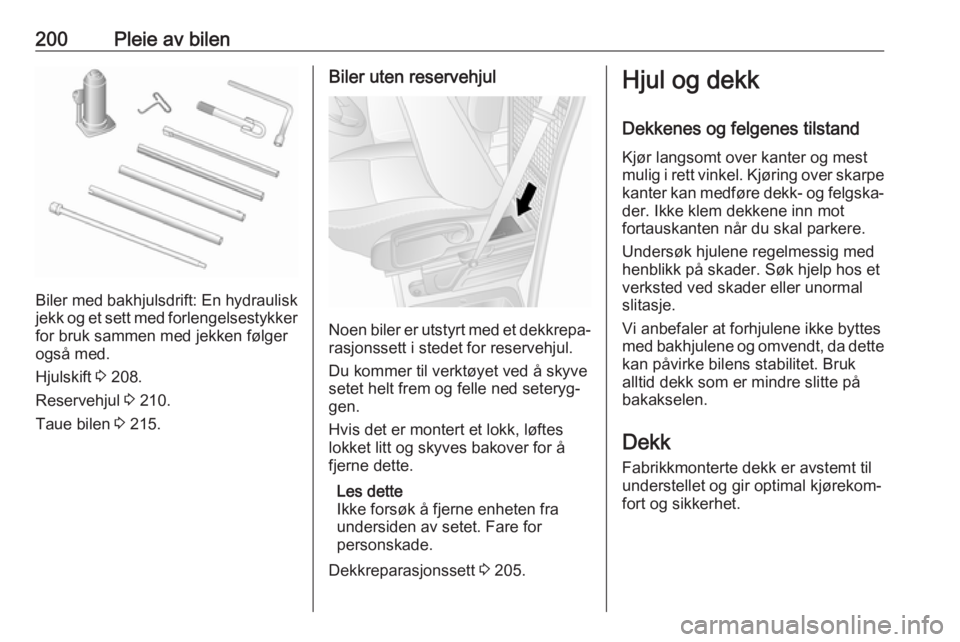

200Pleie av bilen
Biler med bakhjulsdrift: En hydraulisk
jekk og et sett med forlengelsestykker
for bruk sammen med jekken følger
også med.
Hjulskift 3 208.
Reservehjul 3 210.
Taue bilen 3 215.
Biler uten reservehjul
Noen biler er utstyrt med et dekkrepa‐
rasjonssett i stedet for reservehjul.
Du kommer til verktøyet ved å skyve
setet helt frem og felle ned seteryg‐
gen.
Hvis det er montert et lokk, løftes
lokket litt og skyves bakover for å
fjerne dette.
Les dette
Ikke forsøk å fjerne enheten fra
undersiden av setet. Fare for
personskade.
Dekkreparasjonssett 3 205.
Hjul og dekk
Dekkenes og felgenes tilstand
Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vi anbefaler at forhjulene ikke byttes
med bakhjulene og omvendt, da dette kan påvirke bilens stabilitet. Bruk
alltid dekk som er mindre slitte på
bakakselen.
Dekk Fabrikkmonterte dekk er avstemt til
understellet og gir optimal kjørekom‐
fort og sikkerhet.

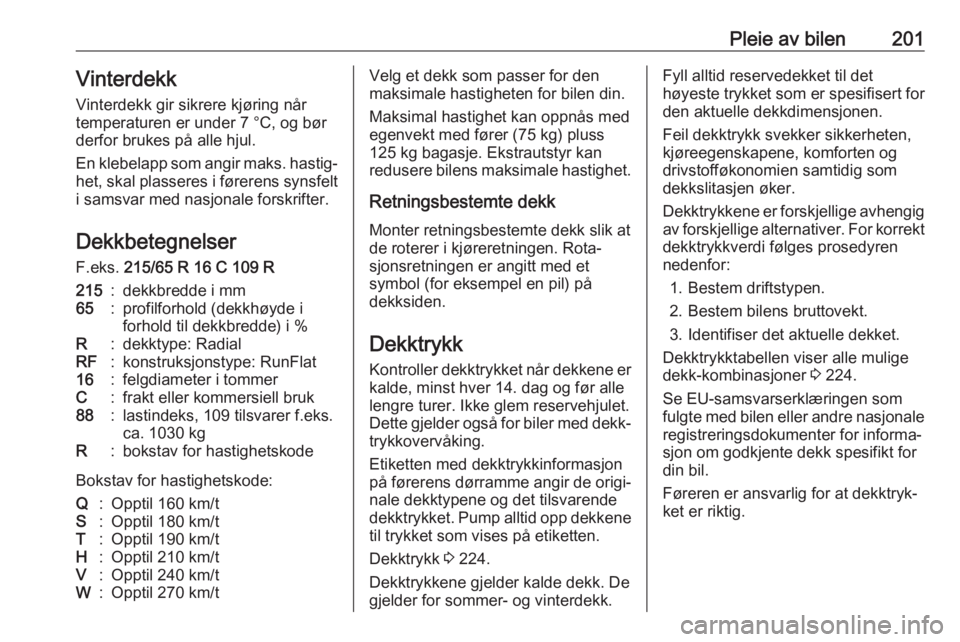

Pleie av bilen201Vinterdekk
Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør derfor brukes på alle hjul.
En klebelapp som angir maks. hastig‐ het, skal plasseres i førerens synsfelt i samsvar med nasjonale forskrifter.
Dekkbetegnelser F.eks. 215/65 R 16 C 109 R215:dekkbredde i mm65:profilforhold (dekkhøyde i
forhold til dekkbredde) i %R:dekktype: RadialRF:konstruksjonstype: RunFlat16:felgdiameter i tommerC:frakt eller kommersiell bruk88:lastindeks, 109 tilsvarer f.eks.
ca. 1030 kgR:bokstav for hastighetskode
Bokstav for hastighetskode:
Q:Opptil 160 km/tS:Opptil 180 km/tT:Opptil 190 km/tH:Opptil 210 km/tV:Opptil 240 km/tW:Opptil 270 km/tVelg et dekk som passer for den
maksimale hastigheten for bilen din.
Maksimal hastighet kan oppnås med egenvekt med fører (75 kg) pluss
125 kg bagasje. Ekstrautstyr kan
redusere bilens maksimale hastighet.
Retningsbestemte dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et
symbol (for eksempel en pil) på
dekksiden.
Dekktrykk
Kontroller dekktrykket når dekkene er kalde, minst hver 14. dag og før alle
lengre turer. Ikke glem reservehjulet.
Dette gjelder også for biler med dekk‐ trykkovervåking.
Etiketten med dekktrykkinformasjon
på førerens dørramme angir de origi‐
nale dekktypene og det tilsvarende
dekktrykket. Pump alltid opp dekkene til trykket som vises på etiketten.
Dekktrykk 3 224.
Dekktrykkene gjelder kalde dekk. De
gjelder for sommer- og vinterdekk.Fyll alltid reservedekket til det
høyeste trykket som er spesifisert for
den aktuelle dekkdimensjonen.
Feil dekktrykk svekker sikkerheten,
kjøreegenskapene, komforten og
drivstofføkonomien samtidig som
dekkslitasjen øker.
Dekktrykkene er forskjellige avhengig
av forskjellige alternativer. For korrekt dekktrykkverdi følges prosedyren
nedenfor:
1. Bestem driftstypen.
2. Bestem bilens bruttovekt.
3. Identifiser det aktuelle dekket.
Dekktrykktabellen viser alle mulige
dekk-kombinasjoner 3 224.
Se EU-samsvarserklæringen som
fulgte med bilen eller andre nasjonale
registreringsdokumenter for informa‐
sjon om godkjente dekk spesifikt for
din bil.
Føreren er ansvarlig for at dekktryk‐
ket er riktig.

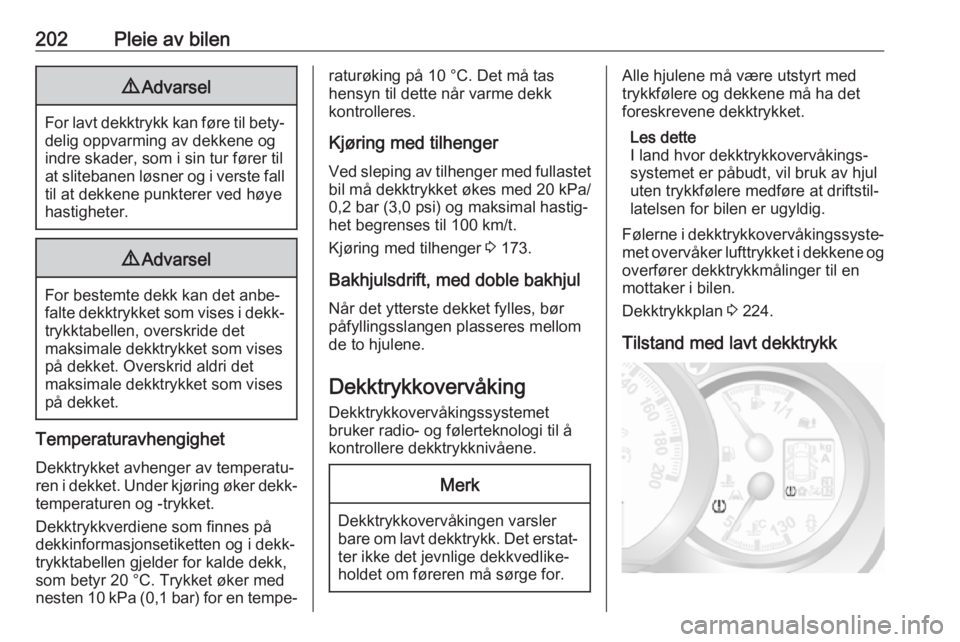

202Pleie av bilen9Advarsel
For lavt dekktrykk kan føre til bety‐
delig oppvarming av dekkene og
indre skader, som i sin tur fører til
at slitebanen løsner og i verste fall
til at dekkene punkterer ved høye
hastigheter.
9 Advarsel
For bestemte dekk kan det anbe‐
falte dekktrykket som vises i dekk‐ trykktabellen, overskride det
maksimale dekktrykket som vises
på dekket. Overskrid aldri det
maksimale dekktrykket som vises
på dekket.
Temperaturavhengighet
Dekktrykket avhenger av temperatu‐
ren i dekket. Under kjøring øker dekk‐
temperaturen og -trykket.
Dekktrykkverdiene som finnes på
dekkinformasjonsetiketten og i dekk‐
trykktabellen gjelder for kalde dekk,
som betyr 20 °C. Trykket øker med
nesten 10 kPa (0,1 bar) for en tempe‐
raturøking på 10 °C. Det må tas
hensyn til dette når varme dekk
kontrolleres.
Kjøring med tilhenger
Ved sleping av tilhenger med fullastet bil må dekktrykket økes med 20 kPa/
0,2 bar (3,0 psi) og maksimal hastig‐
het begrenses til 100 km/t.
Kjøring med tilhenger 3 173.
Bakhjulsdrift, med doble bakhjul
Når det ytterste dekket fylles, bør
påfyllingsslangen plasseres mellom
de to hjulene.
Dekktrykkovervåking Dekktrykkovervåkingssystemet
bruker radio- og følerteknologi til å
kontrollere dekktrykknivåene.Merk
Dekktrykkovervåkingen varsler
bare om lavt dekktrykk. Det erstat‐
ter ikke det jevnlige dekkvedlike‐
holdet om føreren må sørge for.
Alle hjulene må være utstyrt med
trykkfølere og dekkene må ha det
foreskrevene dekktrykket.
Les dette
I land hvor dekktrykkovervåkings‐ systemet er påbudt, vil bruk av hjul
uten trykkfølere medføre at driftstil‐
latelsen for bilen er ugyldig.
Følerne i dekktrykkovervåkingssyste‐
met overvåker lufttrykket i dekkene og overfører dekktrykkmålinger til en
mottaker i bilen.
Dekktrykkplan 3 224.
Tilstand med lavt dekktrykk

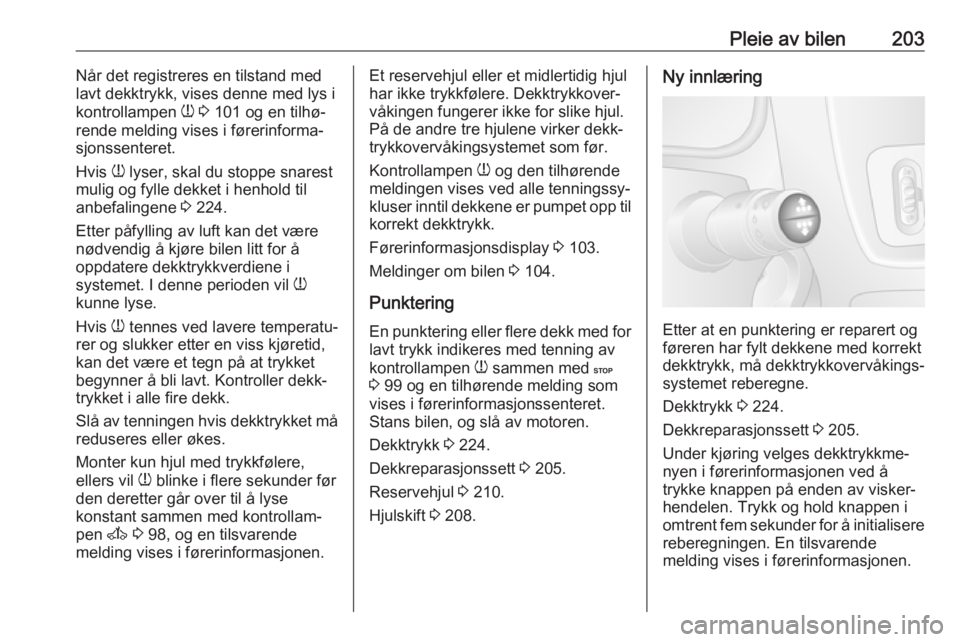

Pleie av bilen203Når det registreres en tilstand med
lavt dekktrykk, vises denne med lys i
kontrollampen w 3 101 og en tilhø‐
rende melding vises i førerinforma‐
sjonssenteret.
Hvis w lyser, skal du stoppe snarest
mulig og fylle dekket i henhold til
anbefalingene 3 224.
Etter påfylling av luft kan det være
nødvendig å kjøre bilen litt for å
oppdatere dekktrykkverdiene i
systemet. I denne perioden vil w
kunne lyse.
Hvis w tennes ved lavere temperatu‐
rer og slukker etter en viss kjøretid,
kan det være et tegn på at trykket
begynner å bli lavt. Kontroller dekk‐
trykket i alle fire dekk.
Slå av tenningen hvis dekktrykket må
reduseres eller økes.
Monter kun hjul med trykkfølere,
ellers vil w blinke i flere sekunder før
den deretter går over til å lyse
konstant sammen med kontrollam‐
pen A 3 98, og en tilsvarende
melding vises i førerinformasjonen.Et reservehjul eller et midlertidig hjul
har ikke trykkfølere. Dekktrykkover‐
våkingen fungerer ikke for slike hjul.
På de andre tre hjulene virker dekk‐
trykkovervåkingsystemet som før.
Kontrollampen w og den tilhørende
meldingen vises ved alle tenningssy‐
kluser inntil dekkene er pumpet opp til
korrekt dekktrykk.
Førerinformasjonsdisplay 3 103.
Meldinger om bilen 3 104.
Punktering En punktering eller flere dekk med for lavt trykk indikeres med tenning av
kontrollampen w sammen med C
3 99 og en tilhørende melding som
vises i førerinformasjonssenteret.
Stans bilen, og slå av motoren.
Dekktrykk 3 224.
Dekkreparasjonssett 3 205.
Reservehjul 3 210.
Hjulskift 3 208.Ny innlæring
Etter at en punktering er reparert og
føreren har fylt dekkene med korrekt
dekktrykk, må dekktrykkovervåkings‐
systemet reberegne.
Dekktrykk 3 224.
Dekkreparasjonssett 3 205.
Under kjøring velges dekktrykkme‐
nyen i førerinformasjonen ved å
trykke knappen på enden av visker‐
hendelen. Trykk og hold knappen i
omtrent fem sekunder for å initialisere reberegningen. En tilsvarende
melding vises i førerinformasjonen.

204Pleie av bilenDet kan være behov for flere minut‐
ters kjøring over 40 km/t for å fullføre
innlæringsprosessen. Systemet kan
bare levere begrenset informasjon i
denne perioden.
Hvis det oppstår problemer under
omprogrammeringen, vil kontrollam‐
pen w fortsette å lyse, og en varsel‐
melding vises på førerinformasjons‐
displayet.
Førerinformasjonsdisplay 3 103.
Meldinger om bilen 3 104.
Generell informasjon
Bruk av kjettinger og vanlige repara‐
sjonssett med flytende tettemidler
kan virke negativt inn på systemets
funksjon. Fabrikkgodkjente dekk‐
reparasjonssett kan brukes.
Dekkreparasjonssett 3 205.
Kjettinger 3 205.
Eksterne radioanlegg med høy effekt
kan forstyrre dekktrykkovervåkingen.
Hver gang dekkene skiftes må
følerne til dekktrykkovervåkingen
demonteres og vedlikeholdes i et

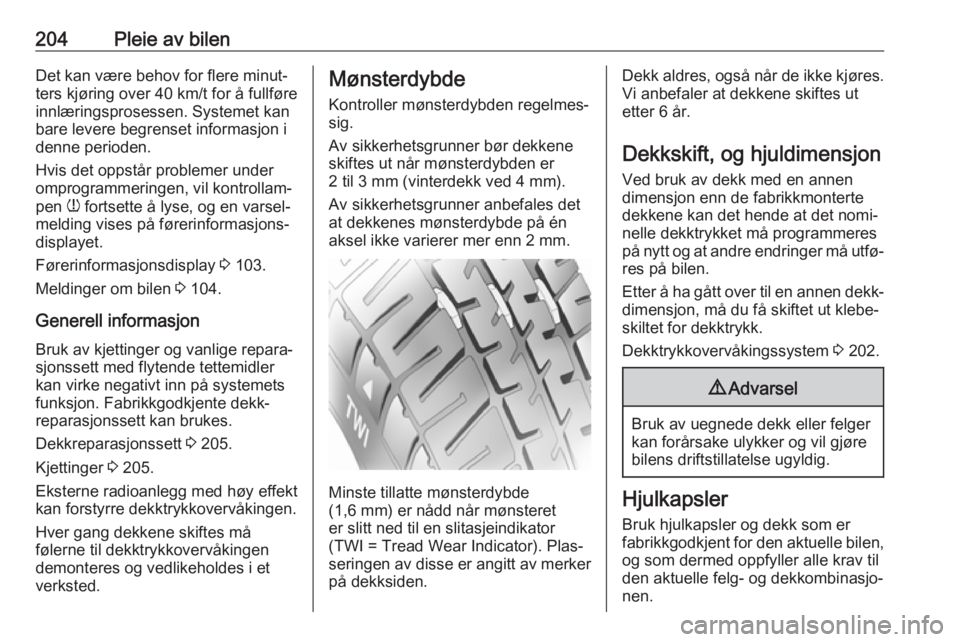

verksted.Mønsterdybde
Kontroller mønsterdybden regelmes‐
sig.
Av sikkerhetsgrunner bør dekkene
skiftes ut når mønsterdybden er
2 til 3 mm (vinterdekk ved 4 mm).
Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én
aksel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde
(1,6 mm) er nådd når mønsteret
er slitt ned til en slitasjeindikator
(TWI = Tread Wear Indicator). Plas‐
seringen av disse er angitt av merker på dekksiden.
Dekk aldres, også når de ikke kjøres.
Vi anbefaler at dekkene skiftes ut
etter 6 år.
Dekkskift, og hjuldimensjon
Ved bruk av dekk med en annen
dimensjon enn de fabrikkmonterte
dekkene kan det hende at det nomi‐
nelle dekktrykket må programmeres
på nytt og at andre endringer må utfø‐ res på bilen.
Etter å ha gått over til en annen dekk‐ dimensjon, må du få skiftet ut klebe‐
skiltet for dekktrykk.
Dekktrykkovervåkingssystem 3 202.9 Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens driftstillatelse ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er
fabrikkgodkjent for den aktuelle bilen,
og som dermed oppfyller alle krav til
den aktuelle felg- og dekkombinasjo‐
nen.

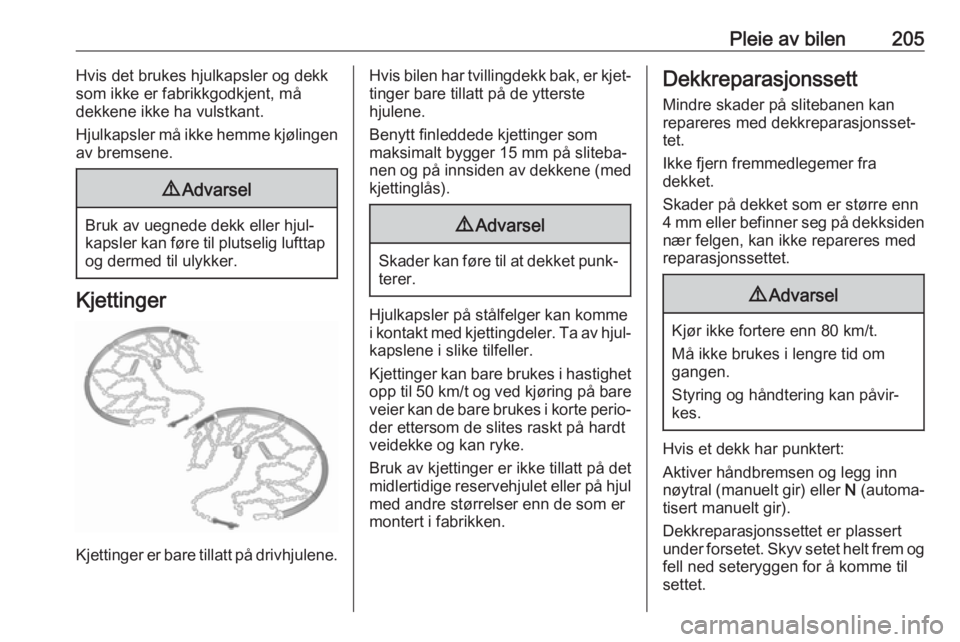

Pleie av bilen205Hvis det brukes hjulkapsler og dekk
som ikke er fabrikkgodkjent, må
dekkene ikke ha vulstkant.
Hjulkapsler må ikke hemme kjølingen
av bremsene.9 Advarsel
Bruk av uegnede dekk eller hjul‐
kapsler kan føre til plutselig lufttap
og dermed til ulykker.
Kjettinger
Kjettinger er bare tillatt på drivhjulene.
Hvis bilen har tvillingdekk bak, er kjet‐
tinger bare tillatt på de ytterste
hjulene.
Benytt finleddede kjettinger som
maksimalt bygger 15 mm på sliteba‐
nen og på innsiden av dekkene (med kjettinglås).9 Advarsel
Skader kan føre til at dekket punk‐
terer.
Hjulkapsler på stålfelger kan kommei kontakt med kjettingdeler. Ta av hjul‐ kapslene i slike tilfeller.
Kjettinger kan bare brukes i hastighet opp til 50 km/t og ved kjøring på bare
veier kan de bare brukes i korte perio‐ der ettersom de slites raskt på hardt
veidekke og kan ryke.
Bruk av kjettinger er ikke tillatt på det
midlertidige reservehjulet eller på hjul
med andre størrelser enn de som er
montert i fabrikken.

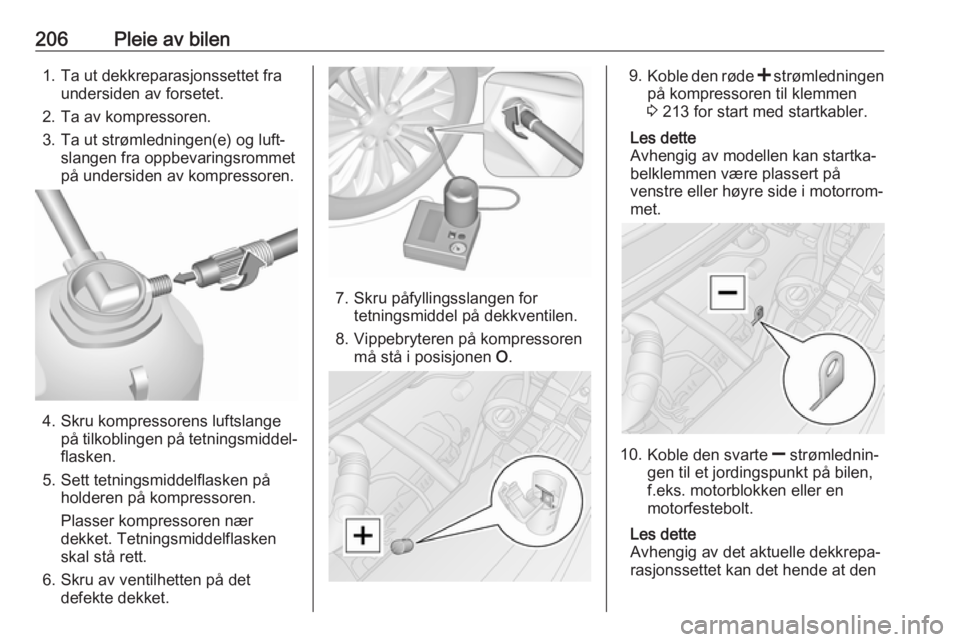

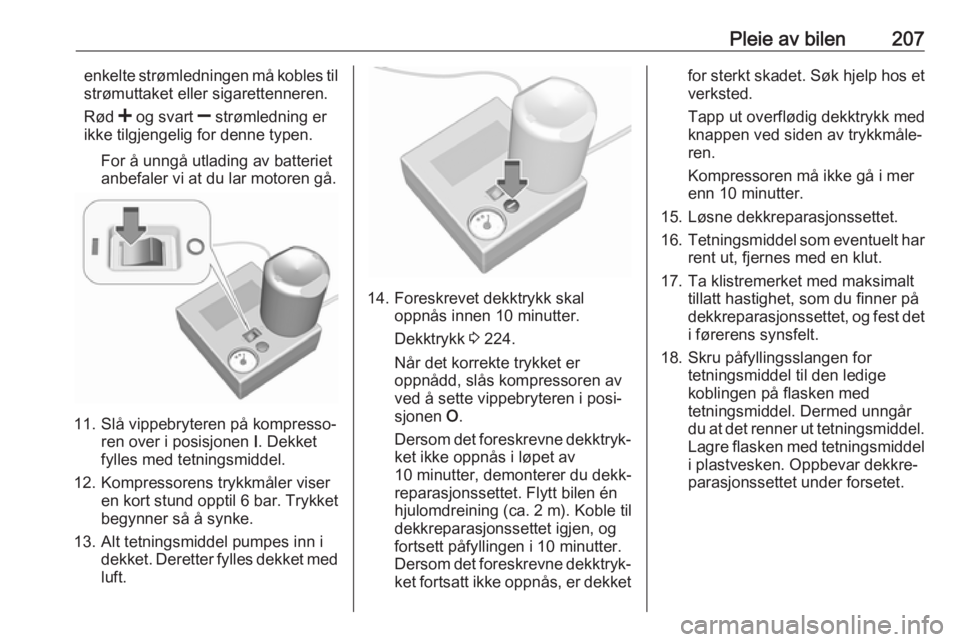

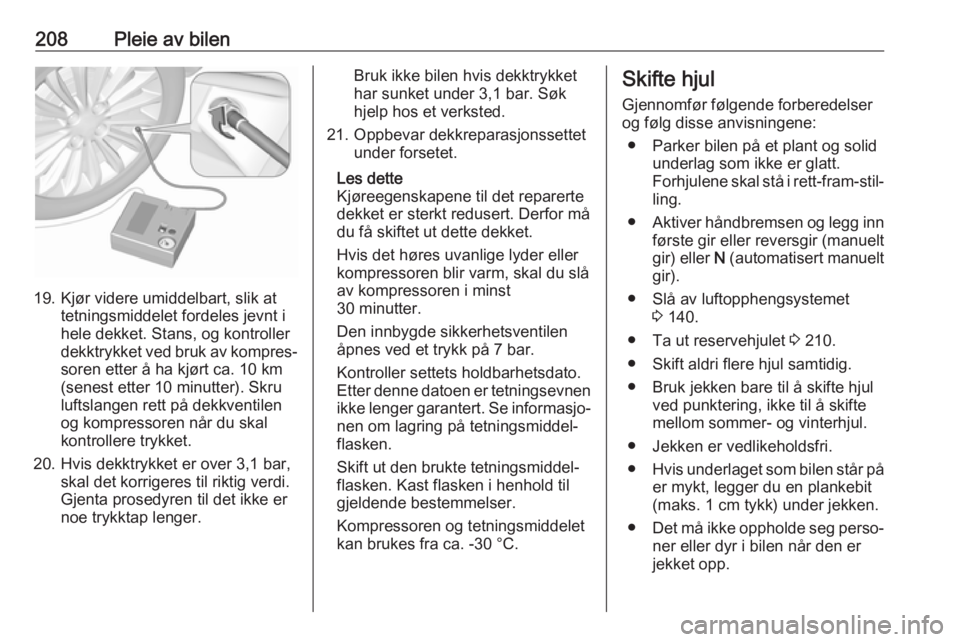

Dekkreparasjonssett
Mindre skader på slitebanen kan
repareres med dekkreparasjonsset‐
tet.
Ikke fjern fremmedlegemer fra
dekket.
Skader på dekket som er større enn
4 mm eller befinner seg på dekksiden
nær felgen, kan ikke repareres med
reparasjonssettet.9 Advarsel
Kjør ikke fortere enn 80 km/t.
Må ikke brukes i lengre tid om
gangen.
Styring og håndtering kan påvir‐ kes.
Hvis et dekk har punktert:
Aktiver håndbremsen og legg inn
nøytral (manuelt gir) eller N (automa‐
tisert manuelt gir).
Dekkreparasjonssettet er plassert
under forsetet. Skyv setet helt frem og
fell ned seteryggen for å komme til
settet.

206Pleie av bilen1. Ta ut dekkreparasjonssettet fraundersiden av forsetet.
2. Ta av kompressoren.
3. Ta ut strømledningen(e) og luft‐ slangen fra oppbevaringsrommet
på undersiden av kompressoren.
4. Skru kompressorens luftslange på tilkoblingen på tetningsmiddel‐
flasken.
5. Sett tetningsmiddelflasken på holderen på kompressoren.
Plasser kompressoren nær
dekket. Tetningsmiddelflasken
skal stå rett.
6. Skru av ventilhetten på det defekte dekket.
7. Skru påfyllingsslangen fortetningsmiddel på dekkventilen.
8. Vippebryteren på kompressoren må stå i posisjonen O.
9.
Koble den røde < strømledningen
på kompressoren til klemmen
3 213 for start med startkabler.
Les dette
Avhengig av modellen kan startka‐
belklemmen være plassert på
venstre eller høyre side i motorrom‐
met.
10. Koble den svarte ] strømlednin‐
gen til et jordingspunkt på bilen,
f.eks. motorblokken eller en
motorfestebolt.
Les dette
Avhengig av det aktuelle dekkrepa‐
rasjonssettet kan det hende at den

Pleie av bilen207enkelte strømledningen må kobles til
strømuttaket eller sigarettenneren.
Rød < og svart ] strømledning er
ikke tilgjengelig for denne typen.
For å unngå utlading av batteriet
anbefaler vi at du lar motoren gå.
11. Slå vippebryteren på kompresso‐ ren over i posisjonen I. Dekket
fylles med tetningsmiddel.
12. Kompressorens trykkmåler viser en kort stund opptil 6 bar. Trykket
begynner så å synke.
13. Alt tetningsmiddel pumpes inn i dekket. Deretter fylles dekket medluft.
14. Foreskrevet dekktrykk skal oppnås innen 10 minutter.
Dekktrykk 3 224.
Når det korrekte trykket er
oppnådd, slås kompressoren av
ved å sette vippebryteren i posi‐
sjonen O.
Dersom det foreskrevne dekktryk‐ ket ikke oppnås i løpet av
10 minutter, demonterer du dekk‐
reparasjonssettet. Flytt bilen én
hjulomdreining (ca. 2 m). Koble til
dekkreparasjonssettet igjen, og
fortsett påfyllingen i 10 minutter.
Dersom det foreskrevne dekktryk‐
ket fortsatt ikke oppnås, er dekket
for sterkt skadet. Søk hjelp hos et verksted.
Tapp ut overflødig dekktrykk med
knappen ved siden av trykkmåle‐
ren.
Kompressoren må ikke gå i mer enn 10 minutter.
15. Løsne dekkreparasjonssettet.
16. Tetningsmiddel som eventuelt har
rent ut, fjernes med en klut.
17. Ta klistremerket med maksimalt tillatt hastighet, som du finner på
dekkreparasjonssettet, og fest det i førerens synsfelt.
18. Skru påfyllingsslangen for tetningsmiddel til den ledige
koblingen på flasken med
tetningsmiddel. Dermed unngår
du at det renner ut tetningsmiddel.
Lagre flasken med tetningsmiddel
i plastvesken. Oppbevar dekkre‐
parasjonssettet under forsetet.

208Pleie av bilen
19. Kjør videre umiddelbart, slik attetningsmiddelet fordeles jevnt i
hele dekket. Stans, og kontroller
dekktrykket ved bruk av kompres‐
soren etter å ha kjørt ca. 10 km
(senest etter 10 minutter). Skru
luftslangen rett på dekkventilen
og kompressoren når du skal
kontrollere trykket.
20. Hvis dekktrykket er over 3,1 bar, skal det korrigeres til riktig verdi.
Gjenta prosedyren til det ikke er
noe trykktap lenger.
Bruk ikke bilen hvis dekktrykket
har sunket under 3,1 bar. Søk
hjelp hos et verksted.
21. Oppbevar dekkreparasjonssettet under forsetet.
Les dette
Kjøreegenskapene til det reparerte
dekket er sterkt redusert. Derfor må
du få skiftet ut dette dekket.
Hvis det høres uvanlige lyder eller
kompressoren blir varm, skal du slå
av kompressoren i minst
30 minutter.
Den innbygde sikkerhetsventilen
åpnes ved et trykk på 7 bar.
Kontroller settets holdbarhetsdato.
Etter denne datoen er tetningsevnen
ikke lenger garantert. Se informasjo‐ nen om lagring på tetningsmiddel‐
flasken.
Skift ut den brukte tetningsmiddel‐
flasken. Kast flasken i henhold til
gjeldende bestemmelser.
Kompressoren og tetningsmiddelet
kan brukes fra ca. -30 °C.Skifte hjul
Gjennomfør følgende forberedelser
og følg disse anvisningene:
● Parker bilen på et plant og solid underlag som ikke er glatt.
Forhjulene skal stå i rett-fram-stil‐ ling.
● Aktiver håndbremsen og legg inn
første gir eller reversgir (manuelt
gir) eller N (automatisert manuelt
gir).
● Slå av luftopphengsystemet 3 140.
● Ta ut reservehjulet 3 210.
● Skift aldri flere hjul samtidig.
● Bruk jekken bare til å skifte hjul ved punktering, ikke til å skifte
mellom sommer- og vinterhjul.
● Jekken er vedlikeholdsfri.
● Hvis underlaget som bilen står på
er mykt, legger du en plankebit
(maks. 1 cm tykk) under jekken.
● Det må ikke oppholde seg perso‐
ner eller dyr i bilen når den er
jekket opp.
