OPEL MOVANO_B 2019 Manuale di uso e manutenzione (in Italian)

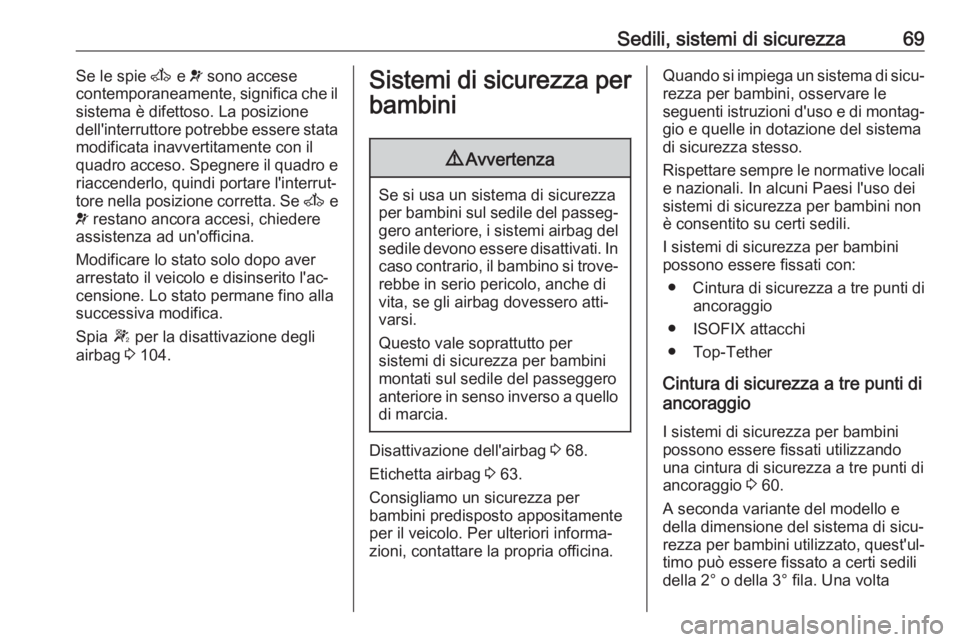

Sedili, sistemi di sicurezza69Se le spie A e v sono accese
contemporaneamente, significa che il
sistema è difettoso. La posizione
dell'interruttore potrebbe essere stata modificata inavvertitamente con il
quadro acceso. Spegnere il quadro e
riaccenderlo, quindi portare l'interrut‐
tore nella posizione corretta. Se A e
v restano ancora accesi, chiedere
assistenza ad un'officina.
Modificare lo stato solo dopo aver arrestato il veicolo e disinserito l'ac‐
censione. Lo stato permane fino alla
successiva modifica.
Spia W per la disattivazione degli
airbag 3 104.Sistemi di sicurezza per
bambini9 Avvertenza
Se si usa un sistema di sicurezza
per bambini sul sedile del passeg‐ gero anteriore, i sistemi airbag delsedile devono essere disattivati. In
caso contrario, il bambino si trove‐ rebbe in serio pericolo, anche di
vita, se gli airbag dovessero atti‐
varsi.
Questo vale soprattutto per
sistemi di sicurezza per bambini
montati sul sedile del passeggero
anteriore in senso inverso a quello
di marcia.
Disattivazione dell'airbag 3 68.
Etichetta airbag 3 63.
Consigliamo un sicurezza per bambini predisposto appositamente
per il veicolo. Per ulteriori informa‐
zioni, contattare la propria officina.
Quando si impiega un sistema di sicu‐
rezza per bambini, osservare le
seguenti istruzioni d'uso e di montag‐
gio e quelle in dotazione del sistema
di sicurezza stesso.
Rispettare sempre le normative locali
e nazionali. In alcuni Paesi l'uso dei
sistemi di sicurezza per bambini non
è consentito su certi sedili.
I sistemi di sicurezza per bambini
possono essere fissati con:
● Cintura di sicurezza a tre punti di
ancoraggio
● ISOFIX attacchi
● Top-Tether
Cintura di sicurezza a tre punti di
ancoraggio
I sistemi di sicurezza per bambini
possono essere fissati utilizzando
una cintura di sicurezza a tre punti di
ancoraggio 3 60.
A seconda variante del modello e della dimensione del sistema di sicu‐
rezza per bambini utilizzato, quest'ul‐ timo può essere fissato a certi sedili
della 2° o della 3° fila. Una volta

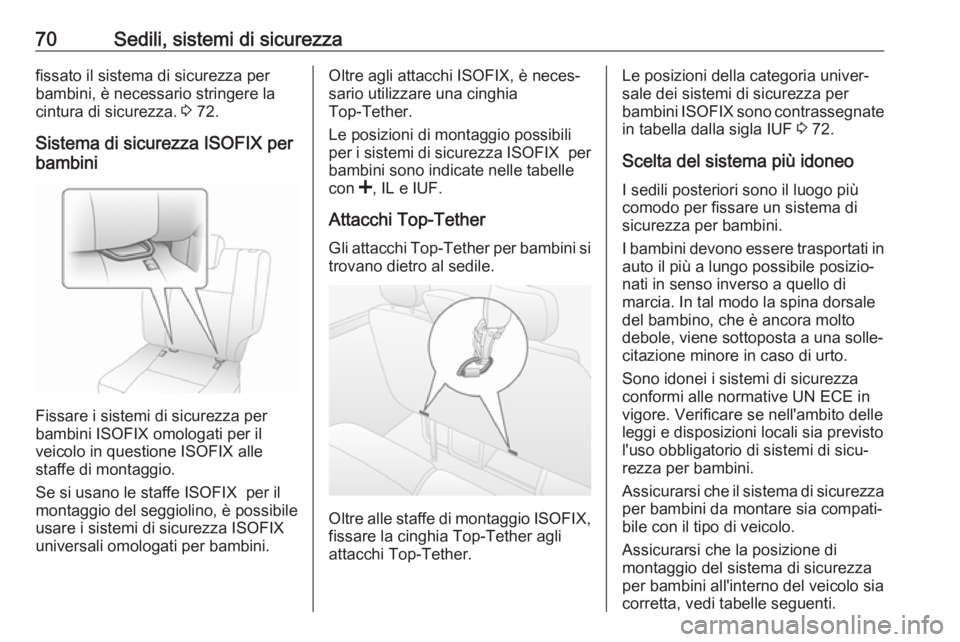

70Sedili, sistemi di sicurezzafissato il sistema di sicurezza per
bambini, è necessario stringere la
cintura di sicurezza. 3 72.
Sistema di sicurezza ISOFIX per bambini
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il
veicolo in questione ISOFIX alle
staffe di montaggio.
Se si usano le staffe ISOFIX per il
montaggio del seggiolino, è possibile
usare i sistemi di sicurezza ISOFIX
universali omologati per bambini.
Oltre agli attacchi ISOFIX, è neces‐
sario utilizzare una cinghia
Top-Tether.
Le posizioni di montaggio possibili
per i sistemi di sicurezza ISOFIX per
bambini sono indicate nelle tabelle
con <, IL e IUF.
Attacchi Top-Tether Gli attacchi Top-Tether per bambini si
trovano dietro al sedile.
Oltre alle staffe di montaggio ISOFIX,
fissare la cinghia Top-Tether agli
attacchi Top-Tether.
Le posizioni della categoria univer‐
sale dei sistemi di sicurezza per
bambini ISOFIX sono contrassegnate
in tabella dalla sigla IUF 3 72.
Scelta del sistema più idoneo I sedili posteriori sono il luogo più
comodo per fissare un sistema di
sicurezza per bambini.
I bambini devono essere trasportati in auto il più a lungo possibile posizio‐
nati in senso inverso a quello di
marcia. In tal modo la spina dorsale
del bambino, che è ancora molto
debole, viene sottoposta a una solle‐
citazione minore in caso di urto.
Sono idonei i sistemi di sicurezza
conformi alle normative UN ECE in
vigore. Verificare se nell'ambito delle
leggi e disposizioni locali sia previsto
l'uso obbligatorio di sistemi di sicu‐
rezza per bambini.
Assicurarsi che il sistema di sicurezza per bambini da montare sia compati‐
bile con il tipo di veicolo.
Assicurarsi che la posizione di
montaggio del sistema di sicurezza
per bambini all'interno del veicolo sia
corretta, vedi tabelle seguenti.

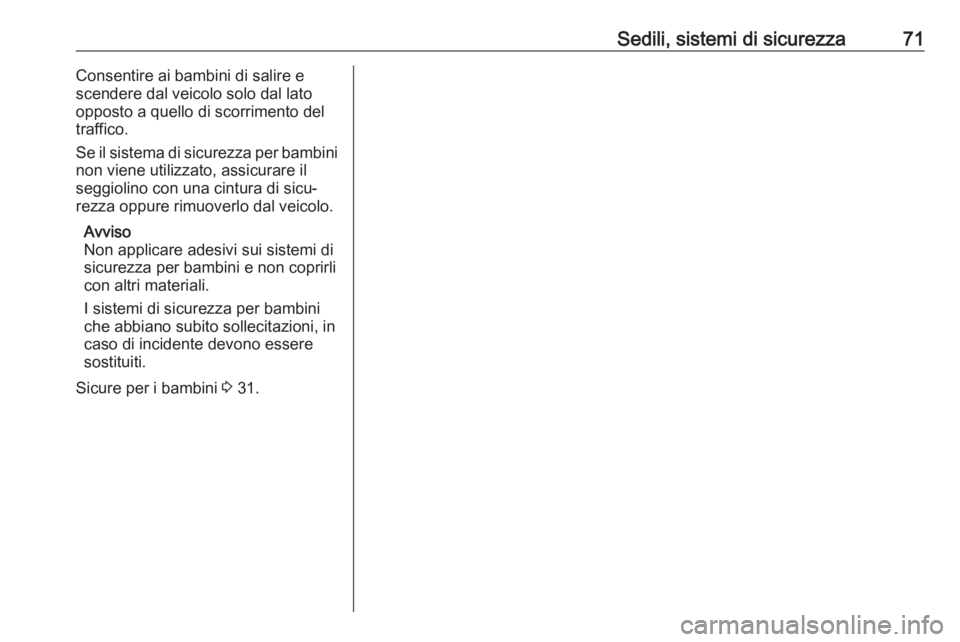

Sedili, sistemi di sicurezza71Consentire ai bambini di salire e
scendere dal veicolo solo dal lato
opposto a quello di scorrimento del traffico.
Se il sistema di sicurezza per bambini
non viene utilizzato, assicurare il
seggiolino con una cintura di sicu‐
rezza oppure rimuoverlo dal veicolo.
Avviso
Non applicare adesivi sui sistemi di
sicurezza per bambini e non coprirli
con altri materiali.
I sistemi di sicurezza per bambini
che abbiano subito sollecitazioni, in
caso di incidente devono essere
sostituiti.
Sicure per i bambini 3 31.

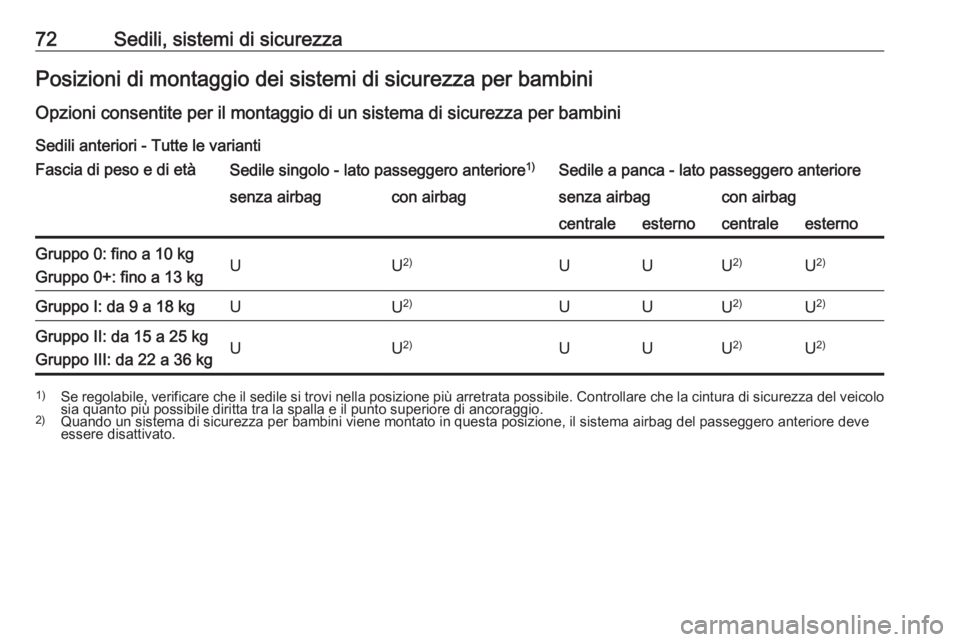

72Sedili, sistemi di sicurezzaPosizioni di montaggio dei sistemi di sicurezza per bambiniOpzioni consentite per il montaggio di un sistema di sicurezza per bambini
Sedili anteriori - Tutte le variantiFascia di peso e di etàSedile singolo - lato passeggero anteriore 1)Sedile a panca - lato passeggero anterioresenza airbagcon airbagsenza airbagcon airbagcentraleesternocentraleesternoGruppo 0: fino a 10 kg
Gruppo 0+: fino a 13 kgUU 2)UUU 2)U2)Gruppo I: da 9 a 18 kgUU 2)UUU2)U 2)Gruppo II: da 15 a 25 kg
Gruppo III: da 22 a 36 kgUU 2)UUU 2)U2)1)
Se regolabile, verificare che il sedile si trovi nella posizione più arretrata possibile. Controllare che la cintura di sicurezza del veicolo
sia quanto più possibile diritta tra la spalla e il punto superiore di ancoraggio.
2) Quando un sistema di sicurezza per bambini viene montato in questa posizione, il sistema airbag del passeggero anteriore deve
essere disattivato.

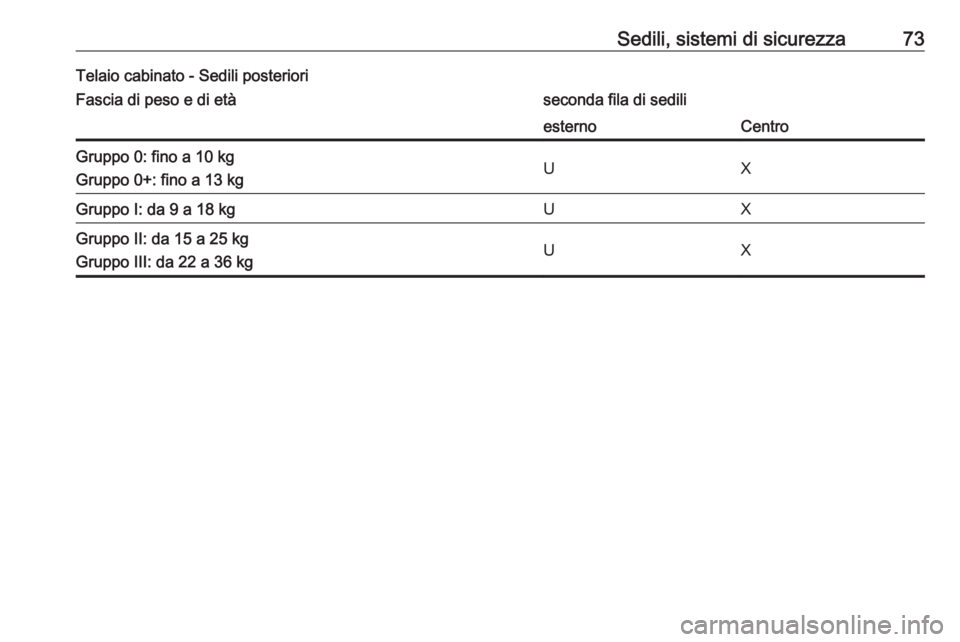

Sedili, sistemi di sicurezza73Telaio cabinato - Sedili posterioriFascia di peso e di etàseconda fila di sediliesternoCentroGruppo 0: fino a 10 kg
Gruppo 0+: fino a 13 kgUXGruppo I: da 9 a 18 kgUXGruppo II: da 15 a 25 kg
Gruppo III: da 22 a 36 kgUX

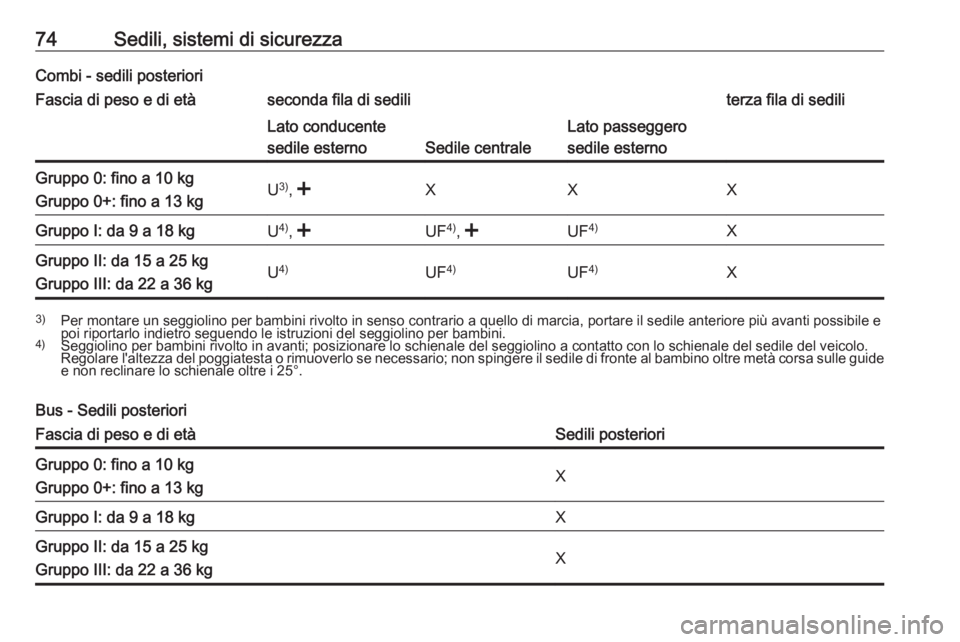

74Sedili, sistemi di sicurezzaCombi - sedili posterioriFascia di peso e di etàseconda fila di sediliterza fila di sediliLato conducente
sedile esterno
Sedile centrale
Lato passeggero
sedile esternoGruppo 0: fino a 10 kg
Gruppo 0+: fino a 13 kgU 3)
, , , Gruppo III: da 22 a 36 kgU 4)UF 4)UF4)X3)
Per montare un seggiolino per bambini rivolto in senso contrario a quello di marcia, portare il sedile anteriore più avanti possibile e
poi riportarlo indietro seguendo le istruzioni del seggiolino per bambini.
4) Seggiolino per bambini rivolto in avanti; posizionare lo schienale del seggiolino a contatto con lo schienale del sedile del veicolo.
Regolare l'altezza del poggiatesta o rimuoverlo se necessario; non spingere il sedile di fronte al bambino oltre metà corsa sulle guide
e non reclinare lo schienale oltre i 25°.
Bus - Sedili posteriori
Fascia di peso e di etàSedili posterioriGruppo 0: fino a 10 kg
Gruppo 0+: fino a 13 kgXGruppo I: da 9 a 18 kgXGruppo II: da 15 a 25 kg
Gruppo III: da 22 a 36 kgX

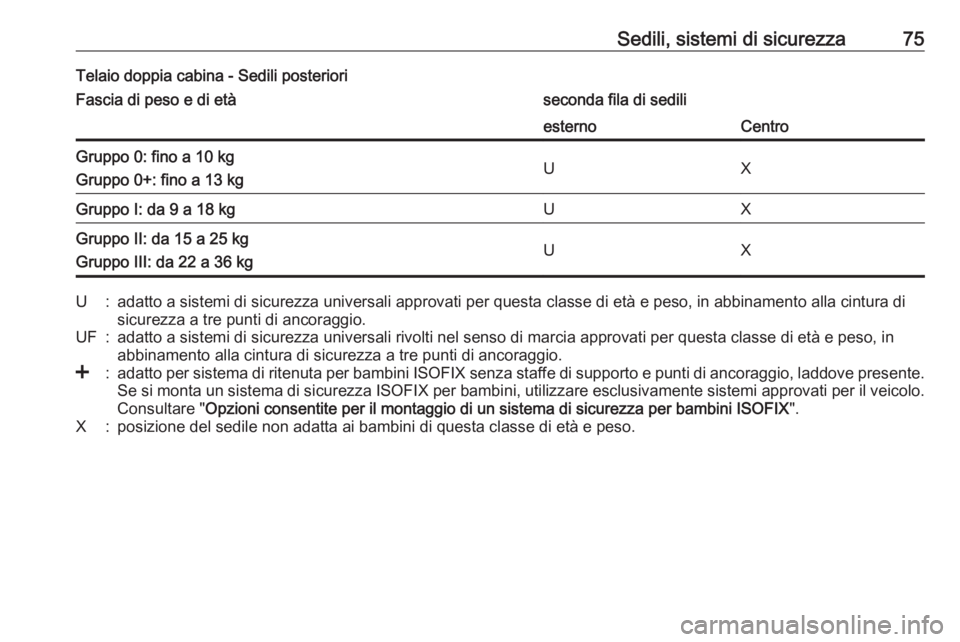

Sedili, sistemi di sicurezza75Telaio doppia cabina - Sedili posterioriFascia di peso e di etàseconda fila di sediliesternoCentroGruppo 0: fino a 10 kg
Gruppo 0+: fino a 13 kgUXGruppo I: da 9 a 18 kgUXGruppo II: da 15 a 25 kg
Gruppo III: da 22 a 36 kgUXU:adatto a sistemi di sicurezza universali approvati per questa classe di età e peso, in abbinamento alla cintura di
sicurezza a tre punti di ancoraggio.UF:adatto a sistemi di sicurezza universali rivolti nel senso di marcia approvati per questa classe di età e peso, in
abbinamento alla cintura di sicurezza a tre punti di ancoraggio.<:adatto per sistema di ritenuta per bambini ISOFIX senza staffe di supporto e punti di ancoraggio, laddove presente.
Se si monta un sistema di sicurezza ISOFIX per bambini, utilizzare esclusivamente sistemi approvati per il veicolo.
Consultare " Opzioni consentite per il montaggio di un sistema di sicurezza per bambini ISOFIX ".X:posizione del sedile non adatta ai bambini di questa classe di età e peso.

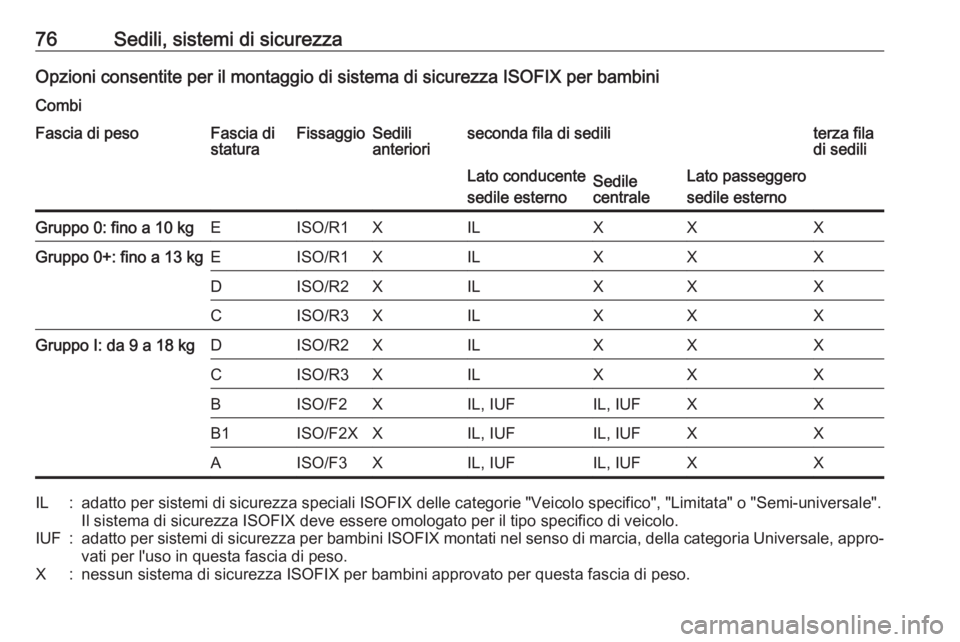

76Sedili, sistemi di sicurezzaOpzioni consentite per il montaggio di sistema di sicurezza ISOFIX per bambiniCombiFascia di pesoFascia di
staturaFissaggioSedili
anterioriseconda fila di sediliterza fila
di sediliLato conducente
sedile esternoSedile
centraleLato passeggero
sedile esternoGruppo 0: fino a 10 kgEISO/R1XILXXXGruppo 0+: fino a 13 kgEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGruppo I: da 9 a 18 kgDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:adatto per sistemi di sicurezza speciali ISOFIX delle categorie "Veicolo specifico", "Limitata" o "Semi-universale". Il sistema di sicurezza ISOFIX deve essere omologato per il tipo specifico di veicolo.IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, appro‐
vati per l'uso in questa fascia di peso.X:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso.

Sedili, sistemi di sicurezza77Fascia di statura e seggiolino ISOFIXA - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da
9 a 18 kg.B - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da 9 a
18 kg.B1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da 9 a
18 kg.C - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kg.D - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kg.E - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kg.

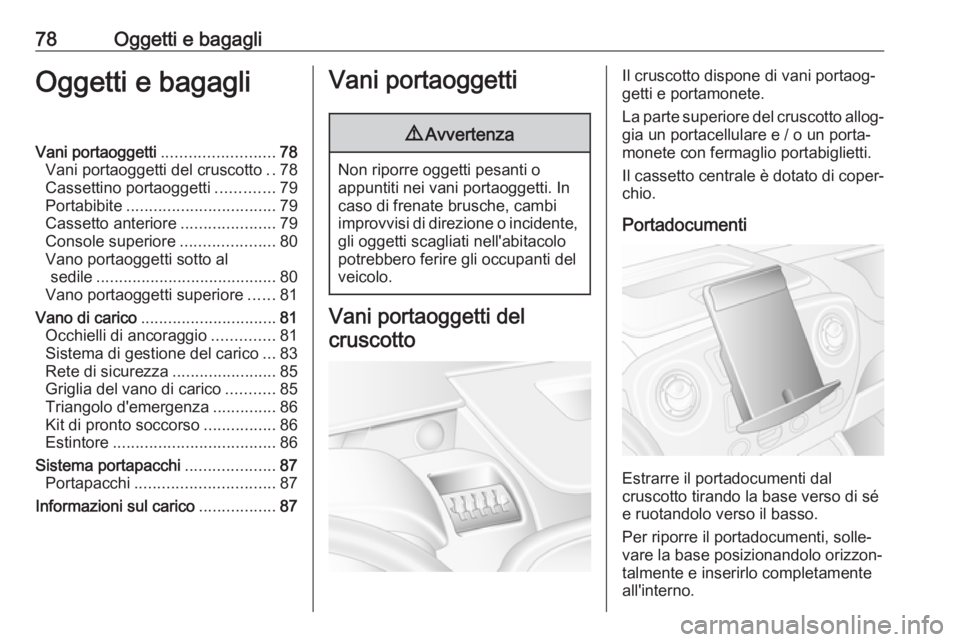

78Oggetti e bagagliOggetti e bagagliVani portaoggetti.........................78
Vani portaoggetti del cruscotto ..78
Cassettino portaoggetti .............79
Portabibite ................................. 79
Cassetto anteriore .....................79
Console superiore .....................80
Vano portaoggetti sotto al sedile ........................................ 80
Vano portaoggetti superiore ......81
Vano di carico .............................. 81
Occhielli di ancoraggio ..............81
Sistema di gestione del carico ...83
Rete di sicurezza .......................85
Griglia del vano di carico ...........85
Triangolo d'emergenza ..............86
Kit di pronto soccorso ................86
Estintore .................................... 86
Sistema portapacchi ....................87
Portapacchi ............................... 87
Informazioni sul carico .................87Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o
appuntiti nei vani portaoggetti. In
caso di frenate brusche, cambi
improvvisi di direzione o incidente, gli oggetti scagliati nell'abitacolo
potrebbero ferire gli occupanti del
veicolo.
Vani portaoggetti del
cruscotto
Il cruscotto dispone di vani portaog‐
getti e portamonete.
La parte superiore del cruscotto allog‐
gia un portacellulare e / o un porta‐ monete con fermaglio portabiglietti.
Il cassetto centrale è dotato di coper‐
chio.
Portadocumenti
Estrarre il portadocumenti dal
cruscotto tirando la base verso di sé e ruotandolo verso il basso.
Per riporre il portadocumenti, solle‐
vare la base posizionandolo orizzon‐ talmente e inserirlo completamente
all'interno.
