Strumenti e comandi99Al raggiungimento del livello minimo
dell'olio motore, LIVELLO OLIO DA
REGOLARE viene visualizzato
assieme alla spia j dopo 30secondi
dall'accensione del quadro. Controllo
e rabbocco dell'olio motore 3 192.
Per abbandonare la visualizzazione
del livello dell'olio, premere uno dei
due pulsanti del computer di bordo.
Computer di bordo 3 113.
Display di manutenzione All'inserimento dell'accensione, il
Driver Information Centre può visua‐
lizzare brevemente la distanza
restante all'intervento di manuten‐
zione successivo. A seconda delle
condizioni di guida, l'intervallo indi‐
cato può variare notevolmente.
Se la distanza restante all'intervento
di manutenzione successivo è infe‐
riore a 3000 km o il tempo inferiore a
due mesi, MANUTENZIONE viene
visualizzato nel Driver Information
Centre.
Quando la distanza è pari a 0 km o la
data prevista per l'intervento di manu‐ tenzione è stata superata, i simbolio e j si accendono nel quadro stru‐
menti e il messaggio RICHIESTA
MANUTENZIONE viene visualizzato
sul Driver Information Center.
Il veicolo deve essere portato in offi‐
cina. Rivolgersi ad un'officina.
Azzeramento del display di
manutenzione
Dopo un intervento di manutenzione,
il display della manutenzione deve
essere azzerato: se presente, sele‐
zionare la distanza al prossimo inter‐
vento nel Driver Information Centre,
quindi premere e mantenere premuto
il pulsante sull'estremità della leva del tergicristalli per circa dieci secondi
fino a quando venga visualizzata
continuamente la distanza al pros‐
simo intervento di manutenzione.
Computer di bordo 3 113.
Driver Information Centre 3 110.
Informazioni di manutenzione 3 237.Display del cambio
Il display del cambio visualizza la
modalità o la marcia innestata del
cambio manuale automatizzato.
R:retromarciaN:folleA:modalità automaticakg:modalità con caricoV:modalità Winter (Inverno)T:azionamento del freno a pedaleW:elettronica del cambio
Cambio manuale automatizzato
3 161.

100Strumenti e comandiSpie
Le spie di controllo descritte non sono
presenti in tutti i veicoli. Le descrizioni
si riferiscono a veicoli provvisti di stru‐ mentazione completa. La posizione
delle spie può variare in base all'equi‐ paggiamento. All'inserimento dell'ac‐
censione, gran parte delle spie si
accendono brevemente per una
prova di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione
importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

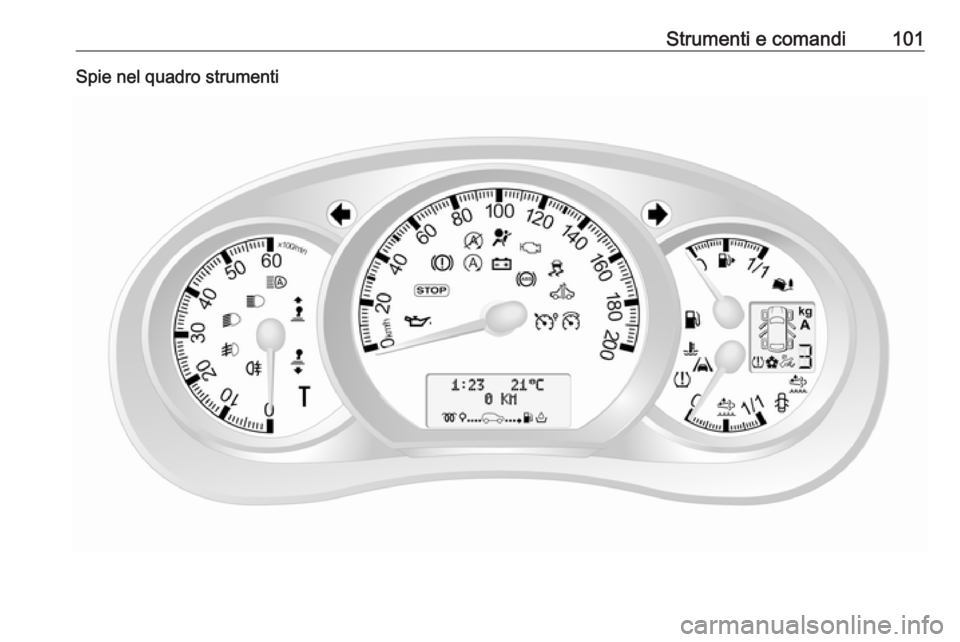

Strumenti e comandi101Spie nel quadro strumenti

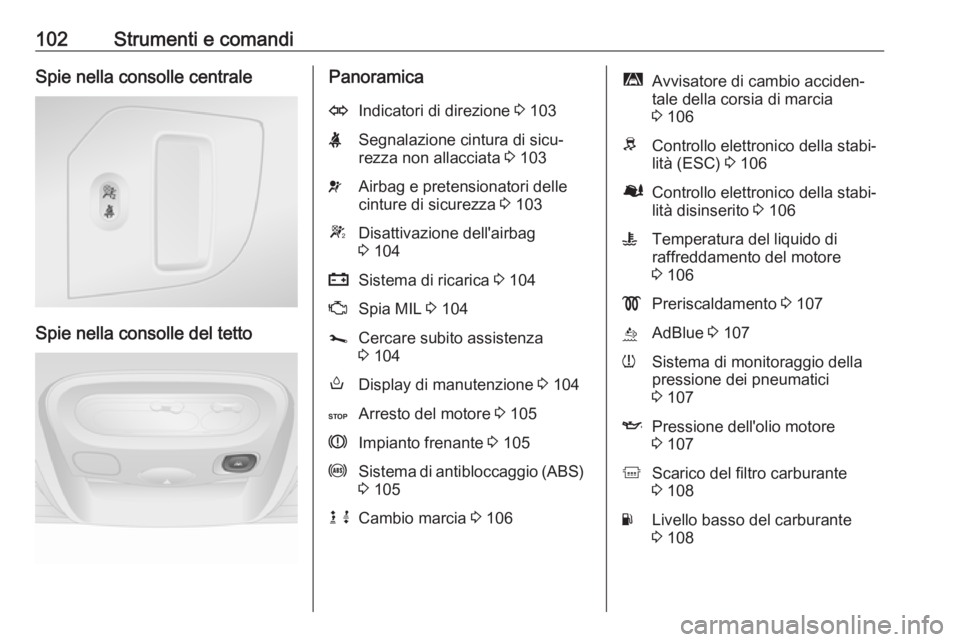

102Strumenti e comandiSpie nella consolle centrale
Spie nella consolle del tetto
PanoramicaOIndicatori di direzione 3 103XSegnalazione cintura di sicu‐
rezza non allacciata 3 103vAirbag e pretensionatori delle
cinture di sicurezza 3 103WDisattivazione dell'airbag
3 104pSistema di ricarica 3 104ZSpia MIL 3 104jCercare subito assistenza
3 104oDisplay di manutenzione 3 104CArresto del motore 3 105RImpianto frenante 3 105uSistema di antibloccaggio (ABS)
3 105k jCambio marcia 3 106ìAvvisatore di cambio acciden‐
tale della corsia di marcia
3 106RControllo elettronico della stabi‐
lità (ESC) 3 106ØControllo elettronico della stabi‐
lità disinserito 3 106WTemperatura del liquido di
raffreddamento del motore
3 106!Preriscaldamento 3 107úAdBlue 3 107wSistema di monitoraggio della
pressione dei pneumatici
3 107IPressione dell'olio motore
3 107kScarico del filtro carburante
3 108YLivello basso del carburante
3 108

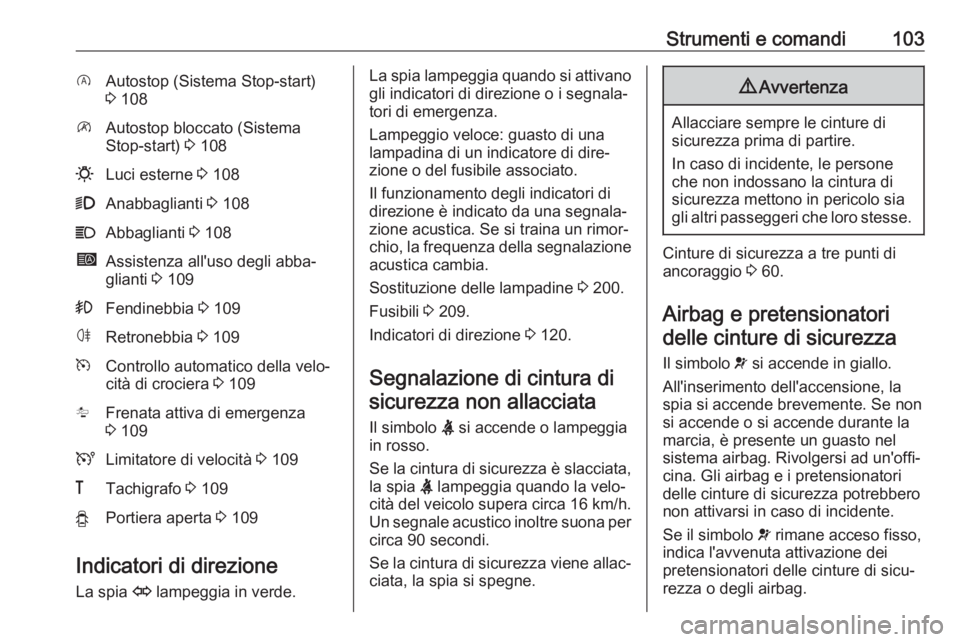

Strumenti e comandi103DAutostop (Sistema Stop-start)
3 108\Autostop bloccato (Sistema
Stop-start) 3 1080Luci esterne 3 1089Anabbaglianti 3 108CAbbaglianti 3 108íAssistenza all'uso degli abba‐
glianti 3 109>Fendinebbia 3 109øRetronebbia 3 109mControllo automatico della velo‐
cità di crociera 3 109lFrenata attiva di emergenza
3 109ULimitatore di velocità 3 109&Tachigrafo 3 109yPortiera aperta 3 109
Indicatori di direzione
La spia O lampeggia in verde.
La spia lampeggia quando si attivano
gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Il funzionamento degli indicatori di
direzione è indicato da una segnala‐
zione acustica. Se si traina un rimor‐ chio, la frequenza della segnalazione
acustica cambia.
Sostituzione delle lampadine 3 200.
Fusibili 3 209.
Indicatori di direzione 3 120.
Segnalazione di cintura di sicurezza non allacciata
Il simbolo X si accende o lampeggia
in rosso.
Se la cintura di sicurezza è slacciata, la spia X lampeggia quando la velo‐
cità del veicolo supera circa 16 km/h.
Un segnale acustico inoltre suona per circa 90 secondi.
Se la cintura di sicurezza viene allac‐
ciata, la spia si spegne.9 Avvertenza
Allacciare sempre le cinture di
sicurezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di
sicurezza mettono in pericolo sia
gli altri passeggeri che loro stesse.
Cinture di sicurezza a tre punti di
ancoraggio 3 60.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in giallo.
All'inserimento dell'accensione, la
spia si accende brevemente. Se non
si accende o si accende durante la
marcia, è presente un guasto nel
sistema airbag. Rivolgersi ad un'offi‐
cina. Gli airbag e i pretensionatori
delle cinture di sicurezza potrebbero
non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.

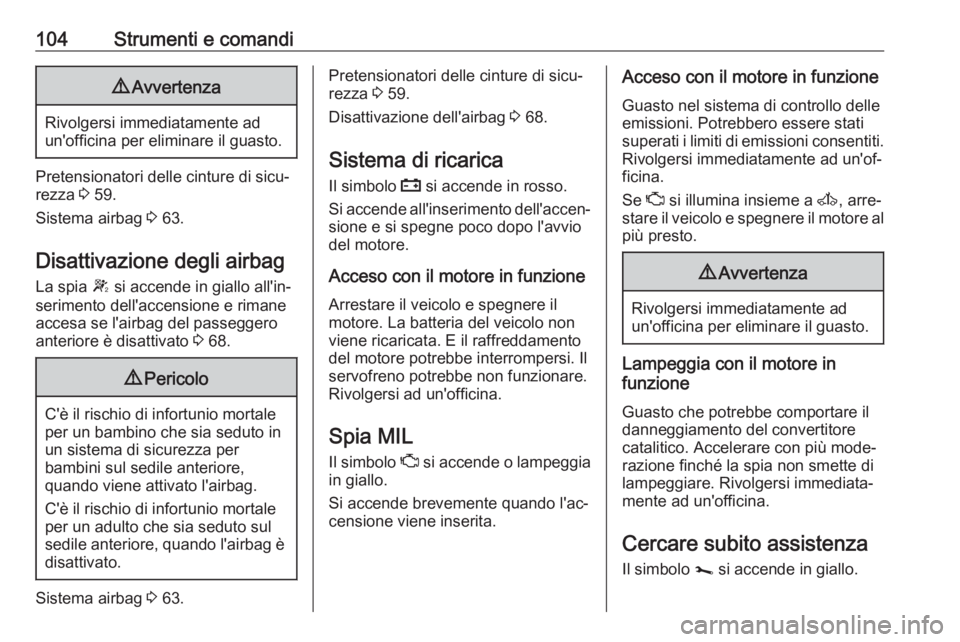

104Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza 3 59.
Sistema airbag 3 63.
Disattivazione degli airbag La spia W si accende in giallo all'in‐
serimento dell'accensione e rimane
accesa se l'airbag del passeggero
anteriore è disattivato 3 68.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 63.
Pretensionatori delle cinture di sicu‐
rezza 3 59.
Disattivazione dell'airbag 3 68.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata. E il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Se Z si illumina insieme a A, arre‐
stare il veicolo e spegnere il motore al
più presto.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza
Il simbolo j si accende in giallo.

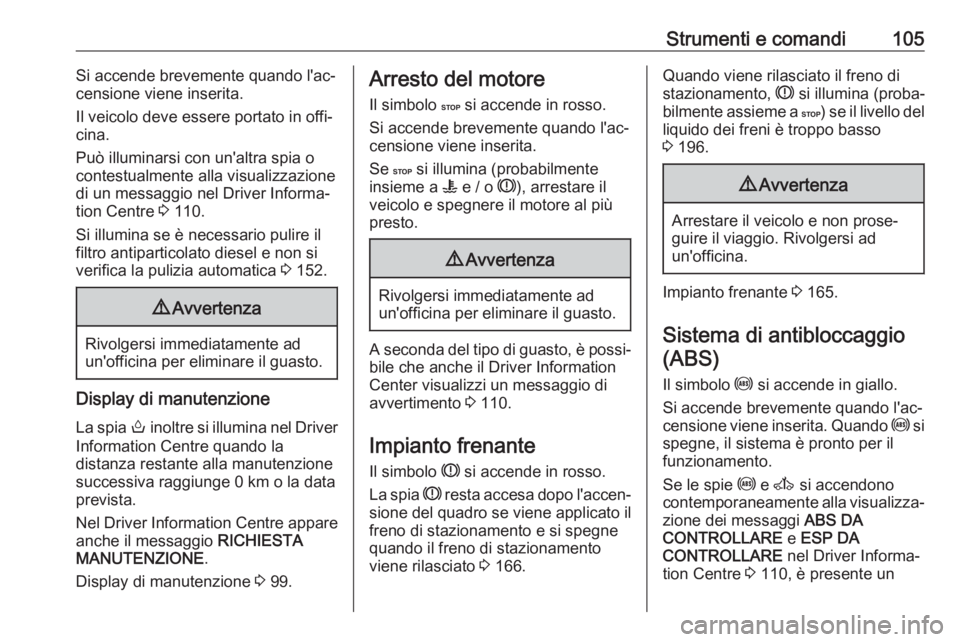

Strumenti e comandi105Si accende brevemente quando l'ac‐
censione viene inserita.
Il veicolo deve essere portato in offi‐ cina.
Può illuminarsi con un'altra spia o
contestualmente alla visualizzazione
di un messaggio nel Driver Informa‐ tion Centre 3 110.
Si illumina se è necessario pulire il
filtro antiparticolato diesel e non si
verifica la pulizia automatica 3 152.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Display di manutenzione
La spia o inoltre si illumina nel Driver
Information Centre quando la
distanza restante alla manutenzione
successiva raggiunge 0 km o la data
prevista.
Nel Driver Information Centre appare
anche il messaggio RICHIESTA
MANUTENZIONE .
Display di manutenzione 3 99.
Arresto del motore
Il simbolo C si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Se C si illumina (probabilmente
insieme a W e / o R), arrestare il
veicolo e spegnere il motore al più presto.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
A seconda del tipo di guasto, è possi‐ bile che anche il Driver InformationCenter visualizzi un messaggio diavvertimento 3 110.
Impianto frenante Il simbolo R si accende in rosso.
La spia R resta accesa dopo l'accen‐
sione del quadro se viene applicato il freno di stazionamento e si spegne
quando il freno di stazionamento
viene rilasciato 3 166.
Quando viene rilasciato il freno di
stazionamento, R si illumina (proba‐
bilmente assieme a C) se il livello del
liquido dei freni è troppo basso
3 196.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Impianto frenante 3 165.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita. Quando u si
spegne, il sistema è pronto per il
funzionamento.
Se le spie u e A si accendono
contemporaneamente alla visualizza‐
zione dei messaggi ABS DA
CONTROLLARE e ESP DA
CONTROLLARE nel Driver Informa‐
tion Centre 3 110, è presente un

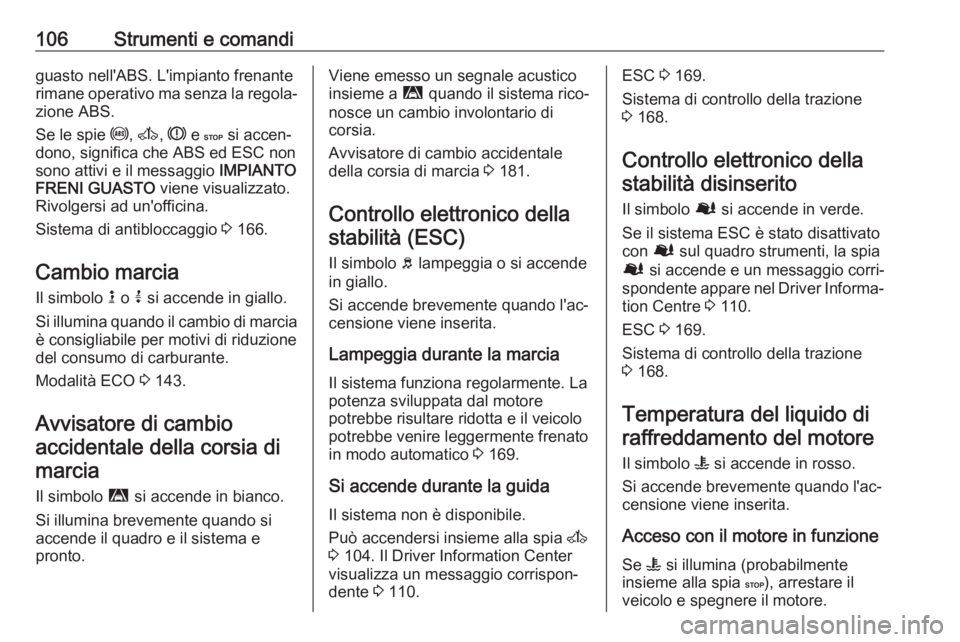

106Strumenti e comandiguasto nell'ABS. L'impianto frenante
rimane operativo ma senza la regola‐ zione ABS.
Se le spie u, A , R e C si accen‐
dono, significa che ABS ed ESC non
sono attivi e il messaggio IMPIANTO
FRENI GUASTO viene visualizzato.
Rivolgersi ad un'officina.
Sistema di antibloccaggio 3 166.
Cambio marcia Il simbolo k o j si accende in giallo.
Si illumina quando il cambio di marcia
è consigliabile per motivi di riduzione
del consumo di carburante.
Modalità ECO 3 143.
Avvisatore di cambio
accidentale della corsia di marcia
Il simbolo ì si accende in bianco.
Si illumina brevemente quando si accende il quadro e il sistema e
pronto.Viene emesso un segnale acustico
insieme a ì quando il sistema rico‐
nosce un cambio involontario di
corsia.
Avvisatore di cambio accidentale
della corsia di marcia 3 181.
Controllo elettronico della stabilità (ESC)
Il simbolo b lampeggia o si accende
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Lampeggia durante la marcia
Il sistema funziona regolarmente. La
potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico 3 169.
Si accende durante la guida Il sistema non è disponibile.
Può accendersi insieme alla spia A
3 104. Il Driver Information Center
visualizza un messaggio corrispon‐
dente 3 110.ESC 3 169.
Sistema di controllo della trazione
3 168.
Controllo elettronico della stabilità disinserito
Il simbolo Ø si accende in verde.
Se il sistema ESC è stato disattivato con Ø sul quadro strumenti, la spia
Ø si accende e un messaggio corri‐
spondente appare nel Driver Informa‐
tion Centre 3 110.
ESC 3 169.
Sistema di controllo della trazione
3 168.
Temperatura del liquido di raffreddamento del motore
Il simbolo W si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione Se W si illumina (probabilmente
insieme alla spia C), arrestare il
veicolo e spegnere il motore.

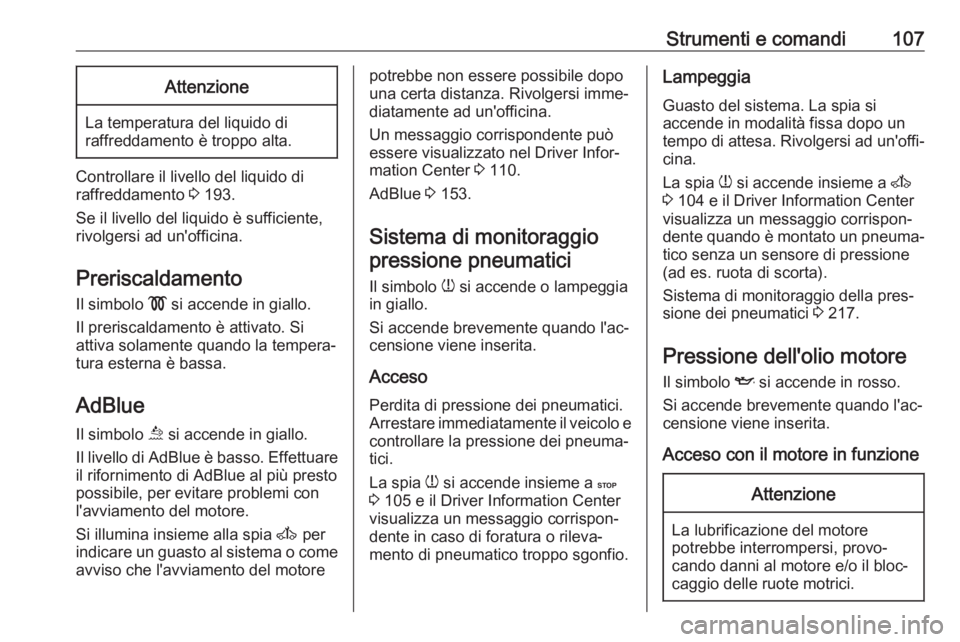

Strumenti e comandi107Attenzione
La temperatura del liquido di
raffreddamento è troppo alta.
Controllare il livello del liquido di
raffreddamento 3 193.
Se il livello del liquido è sufficiente,
rivolgersi ad un'officina.
Preriscaldamento Il simbolo ! si accende in giallo.
Il preriscaldamento è attivato. Si
attiva solamente quando la tempera‐
tura esterna è bassa.
AdBlue Il simbolo ú si accende in giallo.
Il livello di AdBlue è basso. Effettuare
il rifornimento di AdBlue al più presto
possibile, per evitare problemi con
l'avviamento del motore.
Si illumina insieme alla spia A per
indicare un guasto al sistema o come avviso che l'avviamento del motore
potrebbe non essere possibile dopouna certa distanza. Rivolgersi imme‐
diatamente ad un'officina.
Un messaggio corrispondente può
essere visualizzato nel Driver Infor‐
mation Center 3 110.
AdBlue 3 153.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e controllare la pressione dei pneuma‐
tici.
La spia w si accende insieme a C
3 105 e il Driver Information Center
visualizza un messaggio corrispon‐
dente in caso di foratura o rileva‐
mento di pneumatico troppo sgonfio.Lampeggia
Guasto del sistema. La spia si
accende in modalità fissa dopo un
tempo di attesa. Rivolgersi ad un'offi‐ cina.
La spia w si accende insieme a A
3 104 e il Driver Information Center
visualizza un messaggio corrispon‐
dente quando è montato un pneuma‐
tico senza un sensore di pressione
(ad es. ruota di scorta).
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 217.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.

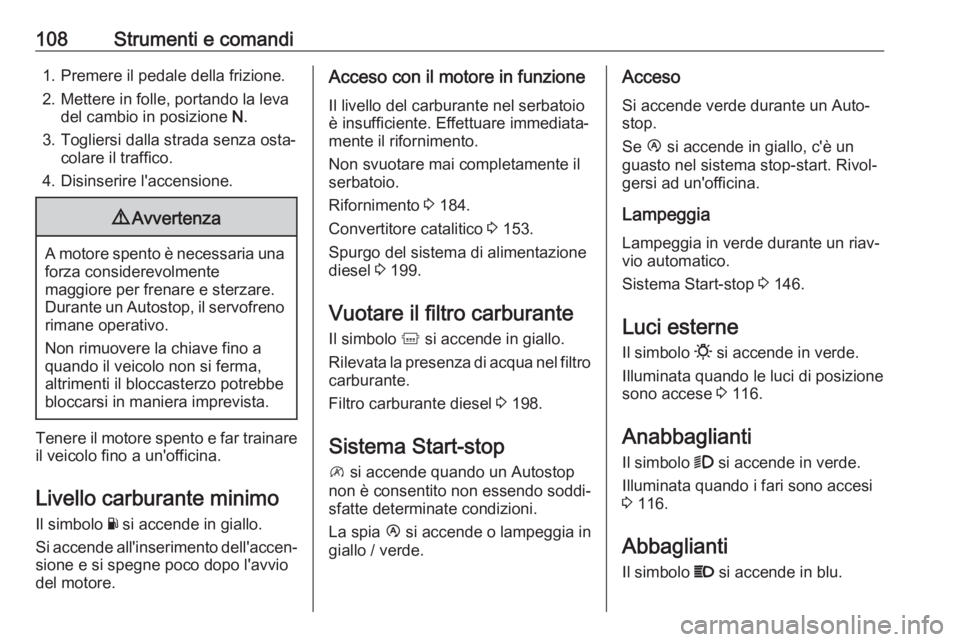

108Strumenti e comandi1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Tenere il motore spento e far trainare
il veicolo fino a un'officina.
Livello carburante minimo Il simbolo Y si accende in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Il livello del carburante nel serbatoio
è insufficiente. Effettuare immediata‐
mente il rifornimento.
Non svuotare mai completamente il
serbatoio.
Rifornimento 3 184.
Convertitore catalitico 3 153.
Spurgo del sistema di alimentazione
diesel 3 199.
Vuotare il filtro carburante
Il simbolo k si accende in giallo.
Rilevata la presenza di acqua nel filtro carburante.
Filtro carburante diesel 3 198.
Sistema Start-stop \ si accende quando un Autostop
non è consentito non essendo soddi‐ sfatte determinate condizioni.
La spia Ï si accende o lampeggia in
giallo / verde.Acceso
Si accende verde durante un Auto‐
stop.
Se Ï si accende in giallo, c'è un
guasto nel sistema stop-start. Rivol‐
gersi ad un'officina.
Lampeggia
Lampeggia in verde durante un riav‐ vio automatico.
Sistema Start-stop 3 146.
Luci esterne
Il simbolo 0 si accende in verde.
Illuminata quando le luci di posizione
sono accese 3 116.
Anabbaglianti
Il simbolo 9 si accende in verde.
Illuminata quando i fari sono accesi
3 116.
Abbaglianti
Il simbolo P si accende in blu.
